接线端子 概述

接线端子是电气连接配件属于工业连接器，按照功能分类有，普通接线端子，保险接线端子，试验接线端子，接地接线端子，双层接线端子，双层导通接线端子，三层接线端子，三层导通接线端子，一进双出接线端子，一进三出接线端子，双进双出接线端子，刀闸接线端子，过电压保护接线端子，标记接线端子等。接线端子按电流分类，分为，普通接线端子（小电流接线端子），大电流接线端子（100A以上或25MM线以上）。接线端子按外型分类，可分为导轨式接线端子，固定式接线端子，线路板接线端子等。

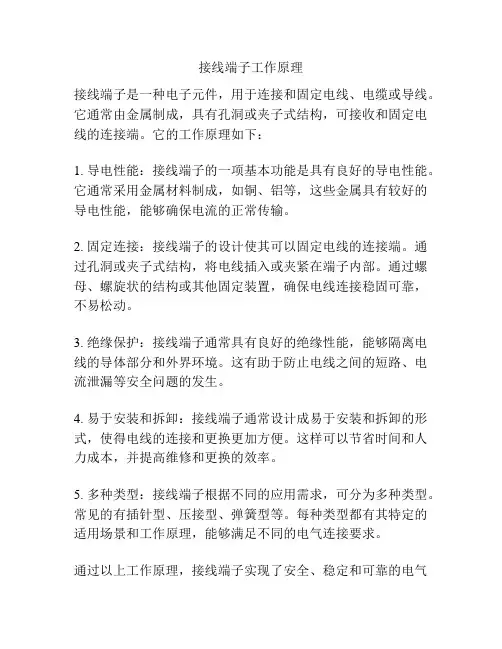

接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，接线端子两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。而且适合大量的导线互联，在电力行业就有专门的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电压的，普通的，可断的等等。一定的压接面积是为了保证可靠接触，以及保证能通过足够的电流。

一：插拔式快速接线端子（如下）

插拔式快速接线端子系列采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。插拔式快速接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护

接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插拔式快速接线端子就是用于实现电气连接，和接线柱都是接线用的，没有什么严格的区别，只是接线端子通常用在配电箱里面比较方便接线，承受的功率一般较小。在接线端子使用的过程中往往会发生各种各样的问题。如果接线端子黑了，其中的一种可能性并不一定是烧黑，氧化也可能黑。那么怎么去验证是不是烧黑的呢?我们采取的方法是用手指一擦，如果能擦掉，象烟灰一样，那就是被氧化而形成的黑色物质，得用砂纸或者锉刀才能磨掉。原因在于接线端子过热，导致高温的可能有两种：端子松动造成接触电阻过大，从而过热；端子未松动，但是回路因某种未知原因而过电流发热，例如电源电压过高了，或者负载短路了。

二：轨道式接线端子（如下）

产品特点：

1.端子具有通用安装脚因而可安装在U型导轨NC35及G型导轨NC32上；

2.封闭型的螺钉引导孔能够确保理想的螺丝刀操作；

3.对于多个截面等级的端子配备有统一附件,例如端板、分组隔板等等；

4.电位分配可通过接入端子中央的固定桥接件或插入线腔体的边插式桥接件来实现；

5.与普通端子外形一致的接地端子和N线滑块分断端子；

6.采用标识系统ZT,可实现统一标识；

7.图形并茂增强了配线系统立体感官。

三：线路板接线端子（如图）

上述插拔式接线端子也属于线路板接线端子，其他种类也包含LG直焊式接线端子、LS 弹簧式接线端子、LW栅栏式接线端子。分类介绍如下：

（1）直焊式接线端子：

LG高低位设计可提供多层布线，层与层之间的排列非常紧凑，且在垂直方向上错开半个针距，这种接线端子完全符合布局紧凑，节省空间的设计要求。

LG双层端子迎合了导线密集的趋势，端子上下层相互错开半个焊针针距，便于下层接线操作，通过拼接槽连接在一起，焊针距保持不变；LG系列双层端子不带层间错位，特别适合安装在狭窄仪器内的印刷线路板上。

LG“大型”印刷线路板接线端子结构与“小型”的LG系列产品的区别仅在于尺寸，螺钉头直径较大，焊针间距6.35mm/7.6mm/9.5mm/10.0mm/10.16mm/12.7mm/15.0mm，可接入导线的最大截面也比相应的小型端子大。

LG大电流产品可以使相对大的电流与PCB板连接，2位和3位产品可以任意拼接组合，满足不同位数需求；对于这些大线径的导线而言，必须要考虑到导线拧紧的距离值；大电气间隙设计和响应隔板可以满足用户高电压接入要求。

（2）弹簧式接线端子

LS系列弹簧式印刷电路板端子，提供了2.54mm,3.50mm,5.00mm,7.50mm,7.62mm等间距；单芯线能直接插入，无须手把的辅助，但较小的电线可用手把打开夹子将电线夹紧；无按键规格，使得高度可以大幅降低，退线时只要以一把起子压下即可轻易将电线取出；大部分的弹簧式端子一片一片组合而成；接线方式极适合在通信系统、照明系统、监控系统与建筑布线中使用；各种接线方向，在狭小空间有利装配，可任意组合接点数量、操作方便，适用于高密度配线需求。

（3）栅栏式接线端子

栅栏式型号代码为LW；中间针位代码为C；旁边针位代码为B；带固定位代码为M；弯针型代码为R；焊线型代码为Q；LW栅栏式产品结构简单，板式压线方式，直观，牢固；线径范围：0.5mm²-6mm²。插座方向与PCB成45度角，优点在于当PCB上的空间有限时便于操作，且不会占据整个水平空间；边侧带螺丝固定或不带螺丝固定位；边侧分为封闭型和不封闭型。

四：大电流接线端子（如下图）

大电流接线端子特征描述：在于每个连接区由绝缘座、U型架、螺母、内六角螺丝及上、下活块构成，上、下活块相对接触面之间设有接线孔，内六角螺丝通过螺母顶在上活块上，其目的是为了将不同粗细的电缆线直接连接在大电流大电流接线端子上。与现有技术相比，

它可灵活组合拼接接线端子单元数，可压接单股或多股电缆线，且连接牢固可靠，安装与维修简易方便等优点。接线件座于绝缘基座上并置于绝缘隔板内，接线件包括导线夹、螺钉、螺母和支承框，支承框呈U形，导线夹置于支承框内，螺母和螺钉沿支承框U形两端面的长形孔压住导线夹，导线夹由上导线夹和导电片组成，上导线夹表面两侧突起多排凸块，凸块上有一至二条凸筋，其特征是导电片上表面两侧突起多排凸块，凸块与上表面中部组成圆弧，

圆弧面上有一至二条凸筋，凸块与凸块形成锯齿形，导电片上表面中段为一凸起平台，平台中央开有螺纹孔与绝缘基座经螺栓相连，导电片下表面两端各突起一个定位圆块与U 形支承框相连，两块上导线夹分别置于导电片平台两侧并与导电片夹合在一起时，上导线夹与导电片凸块(相互错开咬合将导线夹住。大电流接线端子到底是什么，中国接线端子行业企业现有的技术能否满足市场，在选购和构成的方面又有哪些技术含量，大电流接线端子的选型,不外乎是线径、电流、接线方向、应用场合、接线方式等线径和电流，在这里就不多说了，也就是线直径的大小和额定电流。接线方向一般有正面接线和侧面出线，主要是为了方便技术人员操作方便，从而提高工作的效率应用场合，这个是一个很常问的问题，大电流接线端子应用的范围较广，比如说你选购大电流接线端子是为了焊在PCB板上，那你就不可能去选择用在导轨上面的大电流接线端子接线方式，一般有对接、悬空、固定等方式通用大电流接线端子的基本构成由绝缘基座、绝缘隔板、线件组成，绝缘基座组成一体。

在接线端子厂里，所谓“制造”就是以规定的成本、规定的工时、生产出品质均匀、符合规格的产品。要达到上述目的，如果制造现场之作业如工序的前后次序随意变更，或作业方法或作业条件随人而异有所改变的话，一定无法生产出符合上述目的的产品。因此，必须对作业流程、作业方法、作业条件加以规定并贯彻执行，使之标准化。

接线端子规范化

接线端子规范化有以下四大目的：技术储备、提高效率、防止再发、教育训练标准化的作用主要是把接线端子生产厂家内的成员所积累的技术、经验，通过文件的方式来加以保存，而不会因为人员的流动，整个技术、经验跟着流失。达到个人知道多少，组织就知道多少，也就是将个人的经验（财富）转化为接线端子生产厂家的财富；更因为有了标准化，
