机械制图 全剖视图
制图-剖视图的标注
实例分析与操作演示
实例分析
以某机械零件为例,展示如何选择合 适的剖面线和填充图案来表示其内部 结构和材料。
操作演示
通过CAD软件演示如何绘制剖面线和填充 图案,包括选择线型、设置线宽、选择填 充图案等步骤。同时,演示如何调整剖面 线和填充图案的参数以满足不同需求。
04 局部放大图与简化画法技 巧
局部放大图应用场合
细小结构的表达
对于机械零件中的小孔、槽、凸 台等细小结构,当其在原图中难 以清晰表达时,可采用局部放大 图进行详细展示。
重要部位的突出
对于需要重点关注的部位或关键 结构,局部放大图可以突出显示, 以便更好地理解和分析。
复杂形状的描述
当零件的形状较为复杂,难以用 单一视图表达清楚时,可采用多 个局部放大图来分别展示不同部 位的形状和尺寸。
实例分析与操作演示
实例一
局部放大图的应用。以某机械零件为例,展示如何运用局部放大图来表达细小结构和重要部位。首先确定需要放 大的部位,然后在合适的位置绘制局部放大图,并标注必要的尺寸和说明。
实例二
简化画法的应用。以某装配图为例,展示如何运用简化画法技巧来提高绘图效率。通过省略部分不影响理解的细 小结构和重复要素,以及简化标注等方式,使图形更加简洁明了。同时结合实际案例进行操作演示,加深理解。
实例分析与练习
通过多个实例的分析和练习,让学员掌握剖视图的实际应用技巧,提 高制图能力。
学员心得体会分享
知识体系更加完善
通过学习剖视图的标注方法,使我对工程制图的知识体系有了更 加完善的认识。
实践能力得到提升
通过实例分析和练习,我不仅掌握了理论知识,还提高了自己的实 践能力。
学习方法更加高效
课程中老师采用了多种教学方法,如讲解、示范、练习等,使我的 学习更加高效。
制图-剖视图.PPT课件
一. 剖视图的基本概念
假想用剖切面剖开机件,将处在观察者和剖切面之间的部分移去,而将其余部分向投影面投射所得的图形,称为“剖视图”,简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号: (按GB4457.5-84规定)
它是一种比较灵活的表达手段,运用得当,可使图形表达重点突出,简洁明了,但不宜用得过多,以免图形过于零碎,不利于读图。
1. 主要用于机件的内、外形状都比较复杂,且图形又不对称时,同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时,应采用局部剖视图。
1. 为使剖视图反映真形,剖切平面一般应平行于某一对应的投影面,并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面,并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的,因此,当机件的某一视图画成剖视图后,其它视图仍按完整的形状画出。
画剖视图时应注意事项:
画剖视图时应注意事项:
允许顺时针旋转,将图形放正
允许逆时针旋转,将图形放正
全剖视图(局部)
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件,以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内,又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分,不能断开
内孔处必须断开
错误

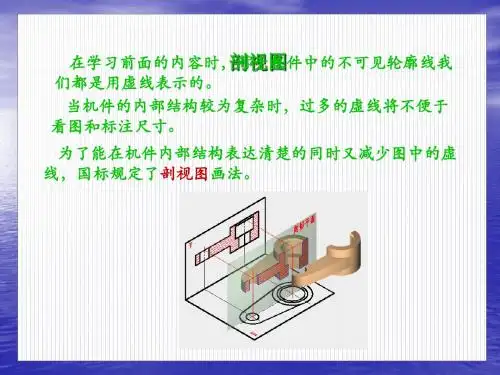

机械制图剖视图、螺纹、弹簧、装配图等基础知识
2螺.螺纹纹的要的素基:本有要牙素型、直径、螺距、线数和旋向
⑴牙型 在通过螺纹轴线的剖面上螺纹的轮廓形状
螺纹的用途:螺纹主要用于连接和传动 三角形螺纹称为普通螺纹,用于连接 梯形螺纹一般用于承受双向载荷的传动 锯齿形螺纹用于承受单向载荷的传动 管螺纹用于管道连接
(点击图形演示动画)
移出断面图的标注方法: 1.当断面图画在剖切线的延长线上时,对称的图形可省 略标注,若不对称应标注剖切符号及投射方向箭头。
2.当断面图未放置在剖切位置的延长线上时,应标注剖 切符号和表示断面图名称的字母。
三、重合断面图
剖切后将断面图重叠在视图上的断面图称为重合断面图。
重合断面图多用于表达机件上形状较为简单的断面。
⑶管螺纹的标注
管螺纹分为螺纹密封管螺纹(R、Rc、Rp)和非螺纹 密封管螺纹(G)。
密封管螺纹: 特征代号 尺寸代号—旋向
非密封管螺纹: 特征代号
尺寸 公差
代号
等级 代号
— 旋向
说明: 管螺纹的尺寸代号不是螺纹的大径,而是管子的近似孔
径,单位为英寸。螺纹的大径可从标准中查得。 标注管螺纹的尺寸指引线应指向螺纹大径。
注意: ⑶内、外螺纹旋合的规定画法
1. 表 示 内 、 外 螺 纹大、小径的细实 线和粗实线应分别 对齐。
2. 不 通 螺 孔 中 的 钻孔锥角应画成 120°。
3. 剖 面 线 应 画 到 粗实线上,且螺杆 按不剖绘制。
(点击钻头演示动画)
⑷牙型表示法
一般不在图中表示螺纹 牙型,当需要表示螺纹牙 型时可按图示方法绘出螺 纹的牙型。
机械制图中剖视图的种类及画法汇总
机械制图中剖视图的种类及画法汇总假想的用剖切面剖开物体,将处在观察者和剖切平面之间的部分移去,而将其余部分向投影面投影所得到的图形称为剖视图,简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线,采用剖视的目的,就可使机件上一些原来看不见的结构变为可见,用实线表示,这样看起来就比较清晰可见。
2.剖视图的画法(1)确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面;(2)画出剖切后的剖面区域;(3)画出剖切面后面的可见轮廓线。
(4)在剖面区域内应画上剖面符号以表示物体的材料,并完成其它视图。
①剖视的目的是为了更清晰地表达物体的层次,凡已经表达清楚的结构,在各视图中的虚线轮廓线不再画出。
②剖视只是假想将某视图剖开,所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图(b)画出剖面区域(c)完成剖视图(5)剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字,如“A-A”)。
在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折,用箭头指示投射方向,并注上同样的字母,如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置,中间没有其它视图隔开,可省略箭头。
当剖切面通过物体的对称面或基本对称面,且剖视图按投影关系配置,中间又没有其它图形隔开时,可以省略标注,如图(a)中的左视图,其全剖视省略了标注。
还要注意,同一机件的剖面线倾斜方向应相同、间隔应相等,当图中的主要轮廓线与水平成写45°或接近45°时,该图的剖面线应画成与水平成30°或60°,如图(b)所示。
全剖和半剖ppt
如何借鉴与吸收其他优秀案例的精髓
精选案例
从众多PPT中挑选出优 秀的案例,可以借鉴其 构思、版式、配色等方 面的优点。
学习模仿
通过学习模仿其他优秀 案例,掌握其精髓和要 领,提高自己的PPT制 作水平。
融会贯通
将不同案例的优点融合 到自己的PPT中,形成 自己独特的风格和特点 。
THANKS
谢谢您的观看
展示部分细节
在半剖图中,可以展示一个整体中的某些部分细节,例如一个机器的示意图中, 可以使用半剖图来展示机器内部的某个部件的构造和工作原理。
如何灵活运用全剖和半剖
01
根据需要选择使用全剖或半剖
在PPT中,要根据需要灵活选择使用全剖或半剖。如果需要展示整个
流程或完整的因果关系,可以选择使用全剖;如果需要突出数据和趋
理解难度大
对于一些复杂的概念或数据,由于缺乏整体背景信息,半剖 PPT可能增加观众的理解难度。
不易操作
相对于全剖PPT,半剖PPT的制作难度较大,需要更高的技术 支持。
如何扬长避短
01
针对不同需求
根据观众的需求和演示目的,选 择适合的剖面方式。如果需要展 示大量详细信息,可以选择全剖 PPT;如果只需要展示关键点或 核心流程,半剖PPT则更为合适 。
03
02
优化设计
04
提供背景信息
在演示过程中,对半剖PPT涉及的 内容进行必要的背景介绍和补充说 明,帮助观众更好地理解和掌握。
采用优秀的交互设计和排版布局 ,提高半剖PPT的易用性和插件 ,为制作半剖PPT提供更好的技术 支持,如使用动画、图表、音效等 来增强演示效果。
信息过量
01
由于全剖PPT包含了过多的内容,容易导致信息过量,使观众
剖视图
剖视图当机件的内部结构比较复杂时,视图上会出现较多虚线,这样既不便于看图,也不便于标注尺寸。
为了解决这个问题,常采用剖视图来表示机件的内部结构。
一、剖视图的形成假想用剖切平面剖开机件,将处在观察者和剖切平面之间的部分移去,将其余部分向投影面投影,所得到的投影图称为剖视图(简称剖视)如图5-7。
采用剖视后,机件上原来一些看不见的内部形状和结构变为可见,并用粗实线表示,这样便于看图和标注尺寸。
图5-7剖视图二、剖视图画法要点剖视图是假想将机件剖切后画出的图形,因此要画好剖视图应做到:1.剖切位置应适当(1)剖切面应尽量通过较多的内部结构(孔、槽)的轴线或对称中收线,(2)剖切平面一般应平行于相应的投影面。
2.内部轮廓要画齐假想剖开机件后,处在剖切平面之后的所有可见轮廓都应画齐,不得遗漏。
3.剖视图是假想剖切画出的所以与其相关的视图仍应保持完整,由剖视图已表达清楚的结构,视图中虚线即可省略。
4.剖面符号要画好用粗实线画出机件被剖切后截面的轮廓线及机件上处于截断面后面的可见轮廓线,并且在截断面上画出相应材料的剖面符号。
《机械制图》GB/T14689-93规定了各种材料剖面符号的画法见表5-1。
其中金属材料的符号用与水平成45o C的间隔均匀、互相平行的细实线表示,这种线称为剖面线。
注意:同一机件的剖机线倾斜方向和间隔应该一致。
三、剖视图的标注一般应在剖视图的上方用字母标注出剖视图的名称“×—×”(×——是大字拉丁字母的代号),在相应视图上用剖切符号表示剖切位置,用箭头表示投影方向,并注上同样的字母,如图5-7。
四、几种常用的剖视图剖视图分类:按剖切范围的大小,剖视可分为全剖视,半剖视,局部剖视。
1.全剖视图全剖视图:用剖切平面(可以是单一平面或是相交两平面,或是一组相平行的平面,或是柱面)来完全剖开机件,所得的剖视图,称为全剖视图。
如图5-8所示。
图5-8全剖视图(1)适用范围:机件外形较简单,内形较复杂,且该视图又不对称时,常采用全剖视画法。
《机械制图教案》第一章28讲剖视图
第二十八讲§6—3 剖视图的分类课题:1、剖视图的分类2、剖切面的种类课堂类型:讲授教学目的:1、讲解全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、讲解阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、了解复合剖视图的画法、标注方法和应用场合教学要求:1、掌握全剖视图、半剖视图、局部剖视图的画法、标注方法和应用场合2、掌握阶梯剖视图、旋转剖视图、斜剖视图的画法、标注方法和应用场合3、熟悉复合剖视图的画法、标注方法和应用场合教学重点:1、三种剖视图的的画法、标注方法和应用场合2、各种剖切面的剖视图的画法、标注方法和应用场合教学难点:1、局部剖视图的画法2、复合剖视图的画法教具:挂图:“全剖视图”、“半剖视图”、“局部剖视图”、“阶梯剖视图”、“旋转剖视图”、“斜剖视图”、“复合剖视图”教学方法:讲课时应从各种剖视的应用场合入手,举例说明,各种剖视图的的画法采用对比的方法讲解。
教学过程:一、复习旧课1、剖视图的形成。
2、视图的画法、标注。
3、画剖视图应注意的问题二、引入新课题为了用较少的图形,把机件的形状完整清晰地表达出来,就必须使每个图形能较多地表达机件的形状。
这样,就产生了各种剖视图。
按剖切范围的大小,剖视图可分为全剖视图、半剖视图、局部剖视图。
按剖切面的种类和数量,剖视图可分为阶梯剖视图、旋转剖视图、斜剖视图和复合剖视图。
三、教学内容(一)剖视图的分类1、全剖视图(1)概念用剖切平面,将机件全部剖开后进行投影所得到的剖视图,称为全剖视图(简称全剖视)。
例如图6—8中的主视图和左视图均为全剖视图。
(2)应用全剖视图一般用于表达外部形状比较简单,内部结构比较复杂的机件。
(3)标注当剖切平面通过机件的对称(或基本对称)平面,且全剖视图按投影关系配置,中间又无其它视图隔开时,可以省略标注,否则必须按规定方法标注。
如图6—8中的主视图的剖切平面通过对称平面,所以省略了标注;而左视图的剖切平面不是通过对称平面,则必须标注,但它是按投影关系配置的,所以箭头可以省略。
机械制图_视图与剖视图概念及种类
2020/1/26
13
二、剖视图的概念
假想用剖切面剖开 机件,将处在观察者与 剖切面之间的部分移去, 而将其余部分向投影面 投影所得到的图形称为 剖视图。
2020/1/26
14
剖视图与普通视图的比较
如图所示,原来不可见的 孔、槽都变成可见的了,与不 剖的视图相比,层次分明,清 晰易懂。
剖视图
普通视图
2020/1/26
左视图
后视图
4
主视图被确定之后,其他基本视图与主视图的配置 关系也随之确定,此时,可不标注视图名称。
2020/1/26
5
二、向视图
向视图是可以自由配置的视图。 在向视图的上方标注“”(“”为大写拉丁字母);在
相应视图附近用箭头指明投射方向,并标注相同的字母。
2020/1/26
同一金属零件在 各个视图中的所有 剖面线,其倾斜方 向和间隔必须一致。
2020/1/26
19
(4)剖视图的标注
2020/1/26
剖视图的标注有三项基本内容:
(1)用剖切符号(线宽1.5b,长约 5~10毫米的粗实线)表示剖切平面的 位置。
(2)用箭头表示投影方向。
(3)在剖视图的上方用字母表示剖 视图的名称,在剖切符号的起、止及 转折处注上同样的字母。
2020/1/26
41
第三角画法的识别符号(如下图(b)所示)
2020/1/26
42
2020/1/26
43
2020/1/26
36
画局部剖视图应注意的问题:
(3) 当被剖切结构为回转体时,允许将该结构 的轴线作为局部剖视图与视图的分界线。
2020/1/26
37
画局部剖视图应注意的问题:
画法几何及机械制图(第2版)课件:剖视图
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件,将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内, 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同,剖视图可以分为:
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图,称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件,将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射; 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A
机械制图-剖视图的画法(完整版)
第一节 视图
三、局部视图
AA B
B
注意事项:
•用带字母的箭头指明要 表达的部位和投射方向, 并注明视图名称。
•局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时,波浪线可省略。
•局部视图可按基本视图 的配置形式配置,也可 按向视图的配置形式配 置。
第一节 视图
四、斜视图
第四节 其他常用表达方法
二、简化画法
其他简化画法
滚花表示法:机件上的滚花结构,一般只在轮 廓附近用粗实线示意地表示出一部分。
第四节 其他常用表达方法
二、简化画法
其它简化画法
平面表示法:若图形不能充分表达平面时,可 用平面符号(相交细实线)表示 。
第四节 其他常用表达方法
二、简化画法 截交线、相贯线、过渡线的简化表示
事 碎,影响读图。
项
第二节 剖视图
二、剖视图的种类
☆标注方法:
☆适用范围:
当机件具有倾斜 部分,同时这部 分内形和外形都 需表达时。
斜剖视图
A-A A-A
A
A
B
B A-A
☆此剖视可按斜 视图的配置方 式配置。
B-B
第二节 剖视图
二、剖视图的种类
A-A
A
旋转剖视图
A
A
A
☆ 标注方法: ☆ 适用范围:
第四节 其他常用表达方法
二、简化画法
较长机件的断开画法
较长的机件(轴、杆 件、型材、连杆等) 沿长度方向的形状无 变化或按一定规律变 化时,可断开后缩短 绘制。
第四节 其他常用表达方法
二、简化画法
对称图形的简化画法
第四节 其他常用表达方法
机械制图剖视图、螺纹、弹簧、装配图等基础知识
⑵ 按螺纹的用途分类 分为:连接螺纹和传动螺纹
连接螺纹:普通螺纹(M)—粗牙、细牙 管螺纹(G、R、Rc、Rp)
传动螺纹:梯形螺纹(Tr)、锯齿形螺纹(B)
国家标准规定了4螺.螺纹纹的的画规法,定绘画图法时应按规定作出螺
纹的图形。
⑴外螺纹的规定画法
螺纹大径(d)— 粗实线 螺纹终止线 — 粗实线
此类剖视图用于表达机件倾斜结构的内部 形状。为方便作图可将剖视图摆正放置,但 应按例图作出标注。
(点击图形演示动画)
2.几个相交的剖切平面 当需要表达的内部结构不在同一平面上,且具有明显的 回转中心时,可采用相交的剖切平面将机件剖开。
作此类剖视图应注意以下几点: ⑴将机件倾斜结构转至与投影面平行再投影 ⑵剖切平面没剖到的部分仍按原来位置作图 ⑶应按例图图示标注旋转剖视图。
四、剖视图的规定画法和简化画法 1.规定画法
⑵轮辐的规定画法
四、剖视图的规定画法和简化画法
2.简化画法 当回转体上均匀分布的肋、孔及轮辐等结构不处于剖切 位置时,可将这些结构旋转到剖切平面后画出其剖视图。
均布肋的简化画法
均布孔的简化画法
通过前面的视图、§剖7视—图3的断学习面,图同学们掌握了表达
2.画剖视图时应注意的几个问题
⑴通常选用与投影面平行的剖切平面 ⑵其它视图不受剖视图的影响,仍应按完整机件画出视图 ⑶剖开机件后凡可见轮廓线都应画出 ⑷一般省去剖视图中的虚线
3.剖面符号 按国标规定应在机件被剖切处画上表示材料类别的剖 面符号 金属材料的剖面符号为一组间隔相等、方向相同且平 行的细实线(称为剖面线) 通用剖面线应以适当角度的细实线绘制,最好与主要 轮廓线成45°角。
注意: ⑶内、外螺纹旋合的规定画法
《机械制图与CAD》课件——5剖视图画法
谢谢!
1.读图方法
识读图形的基本方法依然是以形体分析法为主,线面分析法为辅。
2.读图举例
【例8-2】分析四通管的表达方案。
主视图—全剖
(1)概括了解 四通管用5个图形表达。
(2)仔细分析各图形及表达重点 1)主视图。主视图为B—B全剖视图。 主要表达四通管四个方向的连通情况。
2)俯视图。俯视图是由两个平行 的剖切平面剖得的A—A全剖视图。主 要表示左右两边管体的相对位置(它们 之间的夹角为α以及底板的形状。)
1.移出断面图
画在视图轮廓之外的断面图称为移出断面图。 (1)移出断面图的画法要点
1)移出断面的轮廓线用粗实线绘制,断面上画出剖面符号。
轮廓线为粗实线
2)当剖切平面通过由回转面形成的孔或凹坑的轴线时,这些结构按剖视绘制。 3)当剖切平面通过非回转面,会导致出现完全分离的两个剖面区域时,也应按剖视画出。
强化
剖视图画法
课题一 全剖视图 课题二 半剖视图 课题三 断面图 课题四 表达方法综合视图的基本知识
下图为机件的已知两视图:在主视图中,用细虚线表达内部结构,图上的细 虚线较多,且部分细虚线与点画线相重合,图形不够清晰。为了清晰地表达零件 的内部结构,《机械制图》GB/17452—1998和GB/4458.6—2002国家标准中规定 可采用剖视图来表达。
不应出现不完整的因素。
3)用几个平行的剖切平面画出的剖视图中,一般不允许出现不完整的要素。仅当 两个要素在图形上具有公共对称中心线或轴线时,允许各画一半。
A—A
具有公共对称线的 两要素可各画一半
A
A
A
A
3.几个相交的剖切面
当机件的内部结构用一个 剖切平面不能完全表达,且这 个机件在整体上又具有回转轴 时,可用几个相交的剖切平面 (交线垂直于某一基本投影面) 剖开机件,并将与投影面不平 行的结构及其有关部分旋转到 与投影面平行后再进行投射。
机械制图-剖视图的画法
机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体,将处在观察者和剖切平面之间的部分移去,而将其余部分向投影面投影所得到的图形称为剖视图,简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线,采用剖视的目的,就可使机件上一些原来看不见的结构变为可见,用实线表示,这样看起来就比较清晰可见。
二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下:1 剖切位置及剖切面的确定根据机件的特点,剖切面可以是曲面,但一般为平面,表示机件内部的结构剖视,剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法1)剖切符号:用粗短画(线宽1~1.5d)表示,用以指示剖切面的位置,并用箭头表示投影方向。
2)剖视图:“假想”剖开投影后,所有可见的线均画出,不能遗漏。
3)剖面符号:剖切平面与机件的接触部分(断面)画剖面线,剖面线应以适当角度的细实线绘制,最好为45°斜线,同一机件的各个视图中剖面线方向与间距必须一致4)剖视图的配置与标注.剖视图名称用”X-X“表示。
三、剖视图的种类按剖切的范围,剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图(1)概念:用剖切面完全地剖开物体所得的剖视图。
(2)应用:表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例:全剖视图的作法:(如下图)(3)注意:因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图(1)概念:当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形,可以对称中心线为界,一半画成剖视,另一半画成视图。
(2)应用:由于半剖视图既充分的表达了机件的内部形状,又保留了机件的外部形状,所以常采用它来表达内外部形状都比较复杂的对称机件。
当机件的形状接近于对称,且不对称的部分已另有图形表达清楚时,也可以画成半剖视图。
(3)注意:a、视图与剖视图的分界线应是对称中心线(细点画线),而不应画成粗实线,也不应与轮廓线重合;b、机件的内部形状在半剖视图中以表达清楚,在另一半视图上就不必再画出虚线,但对于孔或槽等,应画出中心线的位置。
机械制图与中望CAD课件-任务5.2 剖视图
5.2.2全剖视图
画全剖视图时,不能遗漏,也不能多画。如图5-11所示是画全剖视图时常见的漏线、多 线现象。
a)
b)
5.2.2全剖视图
c)
d)
图5-11 漏线、多线示例
5.2.3半剖视图
当零件具有对称平面时,向垂直于对称平面的投影面上投射所得的图形,以对称中心线为 界,一半画成剖视图,另一半画成视图,这样的图形称为半剖视图,简称半剖视,如图5-12所 示发动机气门座圈半剖视图。
剖视图有全剖视图、半剖视 图和局部剖视图。如图5-7所示, 假想用一个剖切平面通过零件 的轴线并平行于V面将零件剖开, 移去剖切平面与观察者之间的 部分,而将其余部分向V面进行 投射,就得到一个剖视的主视 图。
这时,原来看不见的内部 形状变为看得见,虚线也成为 粗实线。
图5-7 剖视图的形成
5.2.1剖视图概述
机械制图 与 中 望 CAD
项目五 机械图样的基本表达法
任务5.2 剖视图
项目内容
当机件的内部结构比较复杂时,视图上会出现较多虚线,这样既不便于看图,也 不便于标注尺寸。为了解决这个问题,常采用剖视图来表示机件的内部结构。 项目要点:
剖视图概述 全剖视图 半剖视图 局部剖视图 剖切面的选用
PART 02
局部剖视图的若干错误画法如图5-14所示。
图5-14 局部剖视图的若干错误画法
5.2.5剖切面的选用
1.单一剖切平面 单一剖是用一个剖切平面剖切零件的剖切方法,剖切平面必须平行于某一基本投影面。这
是一种常见的剖切方法,如图5-15所示。
图5-15 单一剖
5.2.5剖切面的选用
2.两相交的剖切平面
用两个相交的剖切平面(交线垂直于某一基本投影面)剖切零件,这种剖切方法称为旋转剖。 旋转剖常用于有旋转中心的轮、盘类零件的内形表达,如图5-16所示。
画法几何及机械制图-剖视图
三、三种剖视图
图示为溢流阀壳体的已有剖视图,可以将其俯视图改画成 半剖视图。
A –A
B
B
B –B
A
A
§10-2 剖视图
三、三种剖视图
图示为前述盖的剖视图,根据其结构特点,同样也可将其 左视图画成半剖视图。
§10-2 剖视图
三、三种剖视图
图示为前述盖的剖视图,根据其结构特点,同样也可将其 左视图画成半剖视图。
画半剖视图的注意事项: 3.如果机件的形状基本对称,而不对称的部分已另有图形
表达时,也可以采用半剖视图。
§10-2 剖视图
三、三种剖视图
画半剖视图的注意事项: 3.如果机件的形状基本对称,而不对称的部分已另有图形
表达时,也可以采用半剖视图。
§10-2 剖视图
三、三种剖视图
画半剖视图的注意事项: 3.如果机件的形状基本对称,而不对称的部分已另有图形
§10-2 剖视图
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达,但又不宜作全剖或 半剖视图,故采用局部剖视图。
§10-2 剖视图
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达,但又不宜作全剖或 半剖视图,故采用局部剖视图。
以中心线为分界线
§10-2 剖视图
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达,但又不宜作全剖或 半剖视图,故采用局部剖视图。
§10-2 剖视图
三、三种剖视图
画半剖视图的注意事项:
4.半个剖视和半个视图必须以点画线为界;当轮廓线与图 形的对称线重合时,则应避免采用半剖视图。
A
A
A –A
§10-2 剖视图
三、三种剖视图
画半剖视图的注意事项:
机械制图剖视图的种类及画法
机械制图剖视图的种类及画法剖视图的种类及画法1、剖视的概念物体的内部结构,用虚线表示,如图所示,这样容易使物体层次结构不清,给读图带来困难,此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面; 二、画出剖切后的剖面区域;三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料,并完成其它视图。
? 剖视的目的是为了更清晰地表达物体的层次,凡已经表达清楚的结构,在各视图中的虚线轮廓线不再画出。
? 剖视只是假想将某视图剖开,所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字,如“A-A”)。
在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折,用箭头指示投射方向,并注上同样的字母,如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置,中间没有其它视图隔开,可省略箭头。
当剖切面通过物体的对称面或基本对称面,且剖视图按投影关系配置,中间又没有其它图形隔开时,可以省略标注,如图(a)中的左视图,其全剖视省略了标注。
还要注意,同一机件的剖面线倾斜方向应相同、间隔应相等,当图中的主要轮廓线与水平成写45?或接近45?时,该图的剖面线应画成与水平成30?或60?,如图(b)所示。
(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画,如图所示。
(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法(GB/T 17453-1998)剖面符号(也叫剖面线)随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时,可用通用剖面线表示。
机械制图 剖视图(完整版)
四、局部视图
1. 定义
A
把机件的某一部 分向基本投影面 投影得到的视图 称为局部视图
2. 局部视图的配置:可 以按基本视图的配 置形式配置。也可 按向视图的配置形 式配置。
A
B
B
3. 局部视图的标注
用带字母的 箭头表明投影方
A
向,并在视图的
上方标注相应的
字母。
A
B
B
4. 局部视图画法
局部视图的断裂边 界用波浪线或双折线 表示,
三、斜视图
问题:当物体的表面与投影面成倾斜位置时,
其投影不反映实形。
VA
解决方法: ★增设一个与倾斜
表面平行的辅助
投影面。
★将倾斜部分向辅 助投影面投射。
H
斜视图是物体向不平行于基本 投影面的平面投射所得的视图。
斜视图的画法
A
字母靠近箭头端, 符号方向与旋转 方向一致。
A
A
画斜视图的注意事项:
• 斜视图的断裂边界用波浪线或双折线表示。 • 斜视图通常按投射方向配置和标注。 • 允许将斜视图旋转配置,但需在斜视图上方注明。
三、 剖视图的种类
按剖切平面剖开机件的 范围不同,可分为全剖视 图、半剖视图和局部剖视 图。
1.全剖视图 用剖切面完全地剖开物体所得的剖视图。 适用范围:
外形较简单,内形较复 杂,而图形又不对称时。
剖视图的画法
• 确定剖切面的位置 • 画出剖切面后的断面实形及可见轮廓线 • 在剖面区域内画上剖面符号。
1、六个基本视图
• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
2. 基本投影面的展开方法
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
新课讲解
剖视图
剖视图概述 全剖视图
练习 课堂总结
一.剖 视 图 概 述
1. 剖视图的形成
假想用一 剖切面将机件剖 开,移去剖切面 和观察者之间的
部分,将其余部
分向投影面投射, 并在剖面区域内 画上剖面符号。
一.剖 视 图 概 述
2.剖视图的作用:
剖视图 → 用来表达机件内部形状的视图。
剖视图
视图中有太多虚线给 看图增加困难且标注 尺寸也很不方便。
剖切面位置
一.剖 视 图 概 述
3.剖视图的分类:
按剖切范围
全剖视图 半剖视图 局部剖视图
二.全剖视图
1.全剖视图概述 定义:
用剖切面完全地剖 开物体所得到的剖视图, 称为全剖视图。
A -A
适用范围:
外形较简单,内形较 A 复杂,而图形又不对称时。
A
二.全剖视图
2.全剖视图的画图步骤
确定剖切面的位置 画剖视图 画剖面符号并进行剖视的标注
格网(筛网、 过滤网等)
剖面线画法
与水平成45°,间隔相等, 互相平行的细实线。
二.全剖视图
3.剖视图的标注
① 剖切位置:剖切符号
表示剖切面起、迄位置。
粗实线, 线宽1~1.5b, 线长5~8mm, 尽量不与图形轮廓线相交。
剖切面名称: 大写字母 注在剖切符号外侧
A -A
A
A
②投影位置
箭头或粗短画,画在剖切线外端
剖面符号
金属材料(已有规 定剖面符号者除外) 线圈绕阻元件 砖
非金属材料(已有规 定剖面符号者除外)
转子、电枢、 变压器和电抗 器等的叠钢片
混凝土
纵剖面
木材 横剖面
型砂、填沙、 砂轮、陶瓷及 硬质合金刀片、 粉末冶金等
钢筋混凝土
液体
基础周围的 泥土
玻璃及供观察用的 其他透明材料
木质胶合 板(不分 层数) 10
1.剖视图的作用 2.剖视图的分类 3.全剖视图的定义和适用范围 4.剖视图的作图步骤和标注内容
布置作业
机械制图练习册
1. P78 2. P79
1, 2 1, 2, 3, 4
LOGO
全剖视图
4. 画剖视图的注意事项
①剖切平面的选择:通过机件的对称面或轴线且平行或 垂直于投影面。 ②剖切是一种假想,其它视图仍应 完整画出。 ③将其余部分投射后,所有可见的线均画出,不能遗漏。 ④剖视图与其它视图配合,结构 形状已表达清楚时虚线不画。
LOGO
C
l
i
c
k
t
oaddyou
r
t
e
x
t
机械制图
——全剖视图
复习提问
1.视图有哪4类?
基本视图,向视图,局部视图,斜视图
2.请简述六个基本视图?
主视图,左视图,俯视图 后视图,右视图,仰视图
新课导入
问题:当机件的内部形状较复杂时,视图上 将出现许多虚线,不便于看图和标注尺寸。
解决办法?采用剖视图
A-A
⑤ 剖视图按基本视图关系配置时,
中间又没有其他图形隔开时,可省 略箭头。
A
A
③ 剖视图的名称。
大写字母“X-X” ,标注在剖视图上方中间处。
剖切符号
确定剖切面的位置 想象哪部分移走了?剖面区域的形状?哪些部分投射时可看到?
在剖面区域内画上剖面符号,并标注。
A-A
A
A
将主视图改画成全剖视图
任务要求: 理解剖视图的 概念,将主视图 改画为全剖视图 。
14
课堂小结
