机械制图剖视图理论知识试卷
《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。
机械制图试题库及答案
机械制图试题库及答案.机械制图》试题（适用于2011级机电数控专业中职学生，闭卷考试，满分500分）一、选择题（共70题，每题3分，共210分）1.机件的完全剖视图称为（A）全剖视图，局部剖视图称为（C）局部剖视图，半剖视图的对称中心线为（B）虚线，全剖视图选用的是（D）都有可能的剖切面，机件向不平行于任何基本投影面的平面投影所得的视图称为（B）斜视图，半剖视图中半个视图与半个剖视图的分界线用（D）波浪线，当机件具有若干相同结构时，只需画出几个完整的结构，其余用（D）波浪线连接，并注明该结构的总数。
2.在A-A断面图中，正确的断面图为（B）B，在A-A剖面图中，正确的断面图为（C）C。
3.图中间的表达方法是（B）局部放大图，半剖视图选用的是（D）其它剖切面，局部剖视图选用的是（C）几个相交的剖切面，六个基本视图中最常用的是（B）主、俯、左视图，六个基本视图的投影规律是“主俯仰后：长对正；（B）俯左后右：高平齐；俯左仰右：宽相等。
”在局部剖视图中，视图与剖视部分的分界线用（D）波浪线表示，重合剖面的轮廓线用（D）波浪线表示。
17.对于零件上的肋板、轮辐、薄壁等，采用（B）斜向剖切，不需要画剖面符号，且用粗实线将它们与相邻结构分开。
18.在下图中，正确的断面图是（B）。
19.下图采用的是（A）简化画法。
20.下图采用的是（B）对称画法。
21.正确的局部剖视图画法是（B）。
22.四组视图中，主视图均为全剖视图，其中（D）的主视图有缺漏的线。
23.在半剖视图中，剖视图部分与视图部分的分界线为（B）粗实线。
24.重合剖面的轮廓线都是用（A）细点画线绘制。
25.当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用（C）双点画线表示。
26.旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用（A）N代替。
27.一般用于受力不大且不常拆卸的场合的连接方法是（C）螺钉连接。
28.标准直齿圆柱齿轮的齿顶高尺寸计算公式等于（C）ha=1.25m。
(完整版)机械制图-剖视图习题
1206班第四次周考试题姓名学号一、选择题（每项题2分，共50分）（）1．选择正确的左视图。
▲（）2．选择正确的左视图。
▲（）3．选择正确的剖视图。
▲(d)(c)(b)(a)（）4．选择正确的全剖视图。
▲（）47．选择正确的全剖视图。
▲（）6．选择正确的全剖视图。
▲（）7．选择正确的全剖视图。
▲(a)(b)(c)(d)（）8．选择正确的全剖视图。
▲(a)(b)(c)(d)（）9．选择正确的全剖视图。
▲(a)(b)(c)(d)（）10．选择正确的全剖视图。
▲(d)(c)(b)(a)AAA A A-AA-A A-A A-A （）11．选择正确的全剖视图。
▲(a)(b)(c)(d)（）12．选择正确的半剖视图。
▲（）13．选择正确的半剖视图。
▲(a)(b)(c)(d)（）14．选择正确的半剖视图。
▲(d)(c)(b)(a)（）15．选择正确的半剖视图。
▲(a)(b)(c)(d)（）16．下列四组移出断面图中，那一组是正确的▲（a）（b）（c）（d）（）17．选择正确的移出断面图▲（）18．选择正确的移出断面图▲（）19．选择正确的移出断面图▲(d)(c)(b)（a)A-AA-A A-A A-A A A （）20．选择正确的移出断面图▲（a)(b)(c)(d)A AA-A A-A A-A A-A（）21．选择正确的移出断面图。
（）A A-A A （a)A-A A-A (b)(c)(d)A-A（）22．选择正确的移出断面图▲(d)(c)(b)(a)（）23．选择正确重合断面图▲（a)(b)(c)(d)（）24．选择正确的重合断面图▲（）25．选择正确的重合断面图▲(b)(a)(c)(d)二、作图题1、将主视图改成全剖视图(4分)2、将主视图改成全剖视图，注意标注(4分)3、将主视图改成全剖视图，注意标注(4分)4、将主视图改成全剖视图(4分)5、画出半剖的主视图，全剖的左视图。
(8分)6、画出全剖的主视图，半剖的左视图。

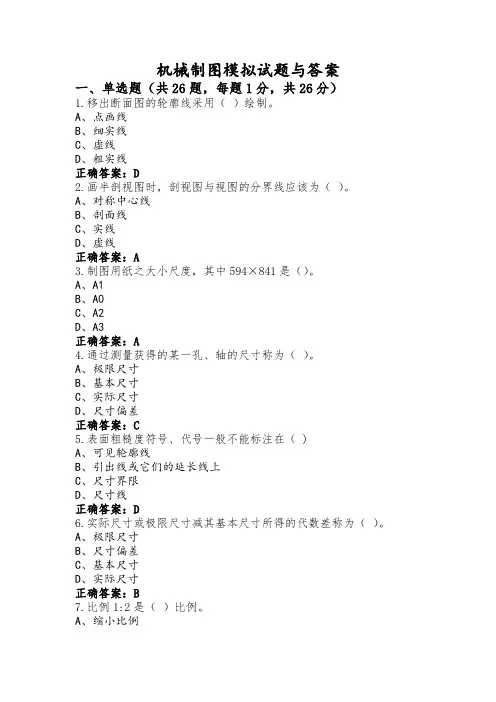

机械制图模拟试题与答案
机械制图模拟试题与答案一、单选题（共26题，每题1分，共26分）1.移出断面图的轮廓线采用（）绘制。
A、点画线B、细实线C、虚线D、粗实线正确答案：D2.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、实线D、虚线正确答案：A3.制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A4.通过测量获得的某一孔、轴的尺寸称为（）。
A、极限尺寸B、基本尺寸C、实际尺寸D、尺寸偏差正确答案：C5.表面粗糙度符号、代号一般不能标注在（ )A、可见轮廓线B、引出线或它们的延长线上C、尺寸界限D、尺寸线正确答案：D6.实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。
A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：B7.比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.逆时针旋入的螺纹为（）。
A、左旋B、可能是左旋也可能是右旋C、无法确定D、右旋正确答案：A9.在投影体系中平行于 W 面倾斜于V面的直线，称为（）。
A、水平线B、侧垂线C、正平线D、侧平线正确答案：D10.不规则连续细实线为( )。
A、指引线B、折断线C、轮廓线D、隐藏线正确答案：B11.图样上的尺寸是零件的（）尺寸。
A、最后完工B、下料C、毛胚D、修理正确答案：A12.表示物体表面特殊处理的范围用( )。
A、徒手画线B、实线C、细链线D、粗虚线正确答案：D13.Α4 图纸的大小为Β×L：（）A、841×1189B、420×297C、841×594D、210×297正确答案：D14.根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图纸B、图形C、图幅D、图样正确答案：D15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
大学专业试卷《机械制图2》2021-2022学年
xx大学2021-2022学年考试试卷《机械制图2》姓名分数1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面3．半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D)细点画线4全剖视图选用的是（）剖切面。

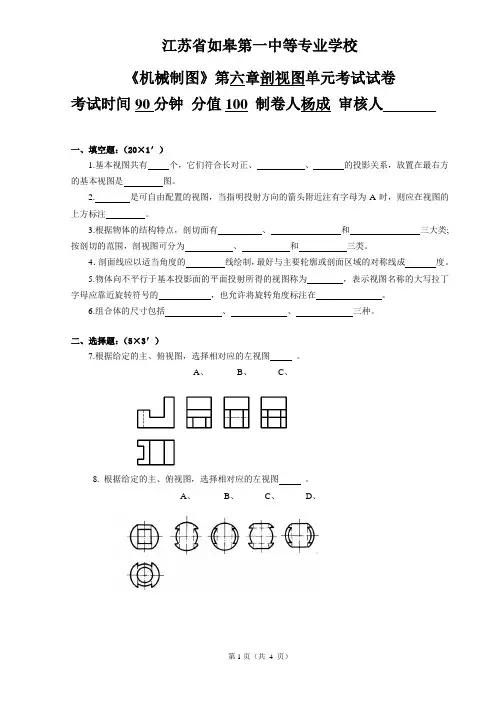

《机械制图》剖视图单元考试试卷及答案
江苏省如皋第一中等专业学校《机械制图》第六章剖视图单元考试试卷考试时间90分钟分值100 制卷人杨成审核人一、填空题：（20×1′）1.基本视图共有个，它们符合长对正、、的投影关系，放置在最右方的基本视图是图。
2. 是可自由配置的视图，当指明投射方向的箭头附近注有字母为A时，则应在视图的上方标注。
3.根据物体的结构特点，剖切面有、和三大类;按剖切的范围，剖视图可分为、和三类。
4．剖面线应以适当角度的线绘制，最好与主要轮廓或剖面区域的对称线成度。
5.物体向不平行于基本投影面的平面投射所得的视图称为，表示视图名称的大写拉丁字母应靠近旋转符号的，也允许将旋转角度标注在。
6.组合体的尺寸包括、、三种。
二、选择题：（5×3′）7.根据给定的主、俯视图，选择相对应的左视图。
A、B、C、8. 根据给定的主、俯视图，选择相对应的左视图。
A、B、C、D、线订装9. 根据给定的主、俯视图，选择相对应的左视图 。
A 、B 、C 、D 、10.选择正确的局部剖视图 。
A 、B 、C 、D 、11.根据给定主、俯视图，选择正确的A —A 剖视图 。
三、作图题：（65′）12. （9′）根据俯、左视图补画出主视图。
13.（9′）补画出三视图中的缺线。
装14．（9′）根据俯、左视图补画出全剖视的主视图。
订15．（9′）根据俯、左视图补画出全剖视的主视图。
线16．（9′）根据主、俯视图补画出全剖视的左视图。
装17．（10′）根据主、俯视图补画出半．剖．视．的左视图。
订18．（10′）根据主、俯视图补画出全．剖．视．的左视图。
线线订装《机械制图》第六章剖视图单元考试试卷答案一、 填空题：（20×1′）1.6、高平齐、宽相等、后视2.向视图、A3.单一剖切面、几个平行的剖切面、几个相交的剖切面、全剖视图、半剖视图、局部剖视图4.细实、455.斜视图、箭头端、字母之后6.定形尺寸、定位尺寸、总体尺寸 二、选择题：7.B 8.C 9.D 10.C 11.D 二、 作图题12.（9′）根据俯、左视图补画出主视图。
机械制图理论试卷精选全文完整版
可编辑修改精选全文完整版机械制图理论试卷一、填空题：1、在图纸上必须用画出图框，其格式分为和两种。
2、绘图时必须在图纸的下角画出标题栏。
3、标题栏的外框线用绘出，其右边和底边与图框重合，看图的方向与看标题栏的方向。
4、制图中采用的比例可分为 _ 、、。
5、图样上标注的每一尺寸，一般由、和组成。
6、尺寸标注中，线性尺寸的尺寸数字通常注写在尺寸线的或。
7、视图只能表达物体的形状，而要表示它的大小，则不仅需要注出尺寸，而且尺寸必须注得、、。
8、按照投射线是汇交还是平行，投影法为、；根据投射线与投影面的角度不同，平行投影分为两种：和。
9、正投影能真实地反映物体的和。
10、三投影面体系由三个的投影面组成。
三个投影面分别为：、和。
11、视图所表示的物体形状与投影面的、物体与投影面之间的无关。
12、工程图样上通常不画投影面的和。
13、组合体的组合形式一般分为、、及等几种。
14、主视图是一组视图的核心，应选取最能反映组合体各组成部分的视图作为主视图。
15、除后视图外，其它视图靠近主视图的一边是物体的，远离主视图的一边是物体的。
16、三视图的绘制中，应将物体自然放平，一般使主要表面与投影面或_ _，进而确定主视图的投影方向。
17、制图中，组合体是一个空间形体有长、高、宽三个方向上的尺寸，每个方向至少要有一个尺寸基准，通常以零件的、、和作为尺寸基准。
18、螺纹根据加工表面的不同分为和两种，他们应成对使用。
19、螺纹的五个基本要素包括、、、和旋向。
20、键是用来连接轴与轴上的传动件，以使其与轴一起转动传递和运动。
21、一张完整的零件图应包括、、、四部分。
22、是指组成机器或部件的最基本构件。
二、选择题1、相互平行的投射线与投影面成垂直状所得的投影称为（）。
A 正投影B 垂直投影C 中心投影D 正等侧投影2、投射线汇交于一点的投影方法称为（）。
A 中心投影法B 平行投影法C 正等侧投影法D 斜二侧投影法3、在平行投影法中，根据投射线与投影面的角度不同，分为（）。
2021年机械制图试题库和参考答案
《机械制图》试题(合用于级机电数控专业中职学生, 闭卷考试,满分500分)一、选取题（共70题, 每题3分, 共210分）1.............................. （5章2节）（1）用剖切面完全地剖开机件所得视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用是（）剖切面。
（A）单一 (B)几种平行 (C)几种相交 (D) 均有也许（5）机件向不平行于任何基本投影面平面投影所得视图叫（）。
（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图分界线用（）。
（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具备若干相似构造（如齿、槽等）, 并按一定规律分布时, 只需画出几种完整构造, 别的用（）线连接, 并注明该构造总数。
（A）粗实 (B) 细实 (C)细点画 (D)波浪2...............................（5章3节）（8）在下图A-A断面图中, 选出对的断面图（）。
A B C D（9）下图A-A剖面图中, 选出对的断面图（）。
A B C D3.............................（5章4节）（10）下面中间图用是（）表达办法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用是（）剖切面。
（A）单一 (B)几种平行 (C)几种相交 (D)其他（12）局部剖视图选用是（）剖切面。
（A）单一 (B)几种平行 (C)几种相交 (D)其他（13）六个基本视图中最惯用是（）视图。
（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图投影规律是“主俯仰后: 长对正；（）: 高平齐；俯左仰右: 宽相等。
2023年机械制图样卷及答案
机械制图样卷（总分100分，考试时长90分钟）一、单项选择题（每小题2 分，共 100分）1、（）是用来画图线上水平线的。
A、三角板B、曲线板C、丁字尺D、圆规2、绘制局部放大图时,如果同一机件上有几处被放大的部位,各处的放大比例可以不同,但必须用（）依次编号,表明被放大的部位。
A、英文大写字母B、罗马数字C、阿拉伯数字D、大写中文数字3、当剖视图按投影关系配置,中间又没有其他图形隔开时,可省略（）。
A、箭头B、标注C、剖面符号D、名称4、在判断重影点的可见性方面,若两点的水平投影重合,则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断5、截交线的形状有( )决定。
A、由截平面决定B、立体表面形状和截平面与立体的相对位置决定的C、与相对立体的表面形状无关D、由其中一个立体表面形状决定6、孔、轴过渡配合的特点是A、孔轴间有间隙B、、孔轴间可能具有间院,可能具有过盈C、孔轴间具有间隙,无过盈D、孔轴间的是否有间踪无规定7、表面粗糙度符号、代号一般不能标注在什么上A、可见轮廓线B、尺寸界限C、尺寸线D、引出线或它们的延长线上8、表示组合体各组成部分相对位置的尺寸A、定形尺寸B、定位尺寸C、总体尺寸D、参考尺寸9、传动轴按其按其形状结构的特点属于()A、轴套类B、轮盘类C、叉架类D、箱体类10、下列比例中缩小的比例是（）A、1:1B、1:2C、2:1D、4:111、当将斜视图旋转配置时，表示该视图名称的字母应置于A、旋转符号的前面B、旋转符号的后面C、旋转符号的前后都可以D、靠近旋转符号的箭头端12、用偏移命令偏移对象时①必须指定偏移距离②可以指定偏移通过特殊点③可以偏移开口曲线和封闭线框④原对象的某些特征可能在偏移后消失A、①②④B、②③C、②③④D、①②③13、若采用1:5的比例绘制一个直径为40的圆时,其绘图直径为()A、φ8B、φ10C、φ160D、φ20014、一张完整的零件图应包括的四项内容是A、-组图形必要的尺寸技术要求标题栏B、一组图形完整的尺寸技术要求明细栏C、-组图形完整的尺寸技术要求D、一组图形完整的尺寸明细栏15、组合体的三视图中，不可见部分的轮廓线用( )表示。
机械制图(剖视图)理论知识试卷D
中级绘图员（机械制图）理论知识试卷D一、填空题：（每题2分）*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
机械制图测试题+参考答案
机械制图测试题+参考答案一、单选题（共26题，每题1分，共26分）1.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、虚线D、粗实线正确答案：B2.基本偏差是指（）。
A、远离零线的偏差B、下偏差C、上偏差D、靠近零线的偏差正确答案：D3.主视图反映物体的关系（）。
A、左右前后B、前后左右C、上下左右D、前后上下正确答案：C4.根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图形B、图幅C、图纸D、图样正确答案：D5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、五B、三C、六D、四正确答案：B6.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、一般位置直线B、平行线C、倾斜线D、垂直线正确答案：B7.共处于同一条投射线上的两点，必在相应的投影面上具有重合的投影。
这两个点被称为对该投影面的一对( )。
A、重合点B、重影点C、垂直点D、平行点正确答案：B8.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形粗牙螺纹C、矩形D、三角形细牙螺纹正确答案：D9.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、x 坐标D、不能判断正确答案：A10.梯形螺纹常用于（）。
A、连接管道B、连接零件C、传递动力D、单方向传递动力正确答案：C11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、阶梯剖B、全剖C、局部剖D、半剖正确答案：B12.表面粗糙度符号、代号一般不能标注在（ )A、尺寸界限B、可见轮廓线C、引出线或它们的延长线上D、尺寸线正确答案：D13.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。
A、倾斜于三个投影轴B、垂直于oz轴C、垂直于oy轴D、垂直于ox轴正确答案：D14.椭圆画法最常用的为( )。
机械制图试题(附参考答案)
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
机械制图期末考试及答案
1^*1、剖视图的种类可分为（ 答案：全剖；半剖 2、 金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ 的（ ）线。
答案：45°;平行细实 3、 剖切面的种类可分为（ 答案：单一；几个平行； 4、 当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ （ ）。
答案：对称中心线；视图 5、 机件的某一部分向基本投影面投影而得的视图称为（ 答案：局部视图；波浪6、 在局部剖视图中，波浪线不能与轮廓线（ 答案：重合（叠）；超出7、 假想用剖切平面将机件的某处切断，仅画岀断面的图形，称为（ 答案：断面图；断面8、 画在视图轮廓线之外的断面，称为（ 答案：移出；重合9、 移岀断面的轮廓线用（ 答案：粗实；细实 10、 当视图的轮廓线与重合断面的轮廓线（ 答案：重合（叠）；间断 11、 将机件的部分结构，用大于原图形所采用的比例画岀的图形，称为（ 出。
答案：局部放大；细实 12、 肋板、轮辐及薄壁结构，（ 答案：纵向；粗实 13、 较长机件采用折断画法后，其长度应按（ 答案：实长；波浪 14、 按一定规律分布的相同结构，只需画岀几个完整的结构，其余用（ 答案：细实；总数 15局部放大图上标注的比例是指（ 答案：放大图形；实际机件 ）视图、（ ）视图和局部剖视图。
）角，互相平行，间隔均匀）剖切面、（ ）视图, ），也不能（）的剖切面、几个相交的剖切面。
）为界，一半画成剖视图，一半画成其断裂边界应以（ ）轮廓线之外。
），简称（ ）。
线表示。
）断面；画在视图轮廓线之内的断面，称为（ ）线绘制；重合断面的轮廓线用（ ）线绘制。
）时，视图的轮廓线仍需完整的画出，不可（ ）剖切时，一律不画剖面线，并用（ ）标注尺寸，断裂边缘常用（ ）的线性尺寸与（ 断面。
）。
）图；放大部位用（）线将它们与相邻结构分开）线画岀。
线相连或标明中心位置并注明（）线圈）。
）相应要素的线性尺寸之比。
机械制图-剖视图-知识总结+习题
9
小题 | 投影
➢ 平面的积聚投影 ➢ 交线
平面
交线
平面
平面
平面
交线
10
小题 | 投影
11
9X9
16X16 Φ16
Φ12
全剖视图 用剖切面完全剖开机件所得的剖视图
适用范围：内形较复杂外形简单，或外形在其它视图已表达清楚的形体。
画图步骤 ⑴形体分析 ⑵确定剖切位置及剖切范围 ⑶画剖视图（先画外形，后画内形，避免漏线） ⑷画剖面线+标注 剖视图的标注 ⑴按基本视图配置，可省略箭头。 ⑵按基本视图配置，剖切面通过对称面或基本对称面，省略标注。
2
基本概念及组成
表达内部结构
投影方向 图名
A-A
剖切位置
A
投影
断面 剖面符号
A
3
注意事项 | 断面
A-A
A
剖切位置 剖切平面应通过内部结构的轴线或对称面， 并平行于相应的投影面
断面 截断面，剖切平面与实体接触的部分
剖面符号
同一零件的剖面符号方向、间隙相同
肋板处理
A
剖切面通过肋板纵向对称面时，不画剖面线，用粗实线与
12
全剖视图 作不剖的左视图
删除
13
全剖视图 作全剖的左视图
A—A A
A
画图步骤:
⑴形体分析
⑵确定剖切位置及剖切范围
⑶画剖视图（先画外形，后画内形，避免漏线）
⑷画剖面线
⑸剖视图的标注
14
半剖视图 以机件的对称线为界，一半画剖视，另一半画外形图
适用范围：机件内外形均需表达，而且形状对称或基本对称。 注意 ⑴视图和剖视的分界线是点画线，不是粗实线； ⑵机件的内部结构已在剖视中表达清楚，在视图中省略虚线； ⑶半剖视图的标注与全剖视图相同，但尺寸标注要额外注意。
机械制图考试题+答案 (2)
机械制图考试题+答案一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.机械图样中，表示轴线、对称中心线等采用（）。
A、细实线B、细点画线C、粗实线D、波浪线正确答案：B3.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、相交B、平行C、异面D、交叉正确答案：A4.对于半剖视图，视图与剖视图的分界线是（）。
A、虚线B、点画线C、细实线D、粗实线正确答案：B5.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、长度方向B、水平方向C、宽度方向D、高度方向正确答案：C6.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.重合断面图的轮廓线采用（）绘制。
A、细实线B、点画线C、粗实线D、虚线正确答案：A8.机械制图的线条规范中，看不见的轮廓线用（）绘制。
A、粗实线B、点画线C、双折线D、细虚线正确答案：D9.在图纸上的图框必须用（）画出。
A、细实线B、细点画线C、粗实线D、细虚线正确答案：C10.可自由配置的视图称为（）。
A、剖视图B、向视图C、斜视图D、局部视图正确答案：B11.主视图与俯视图（）。
A、高平齐B、宽不等C、宽相等D、长对正正确答案：D12.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、标注B、名称C、箭头D、剖面符号正确答案：C13.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A14.点的正面投影和水平投影的连线（）。
A、垂直于 OY 轴B、垂直于 oz 轴C、垂直于 ox 轴D、平行于ox 轴正确答案：C15.制造机件所用的图，通常称为( )。
机械制图期末考试及答案
*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖(B)半剖 (C) 局部剖(D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
机械制图试题(附答案)
机械制图试题（附答案）一、单选题（共26题，每题1分，共26分）1.右视图是（）。
A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：D2.按螺纹的用途可分为联结螺纹、和（）螺纹。
A、梯形B、普通C、运动D、传动正确答案：D3.相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、导程C、牙型D、线数正确答案：A4.用剖切面完全地剖开机件后所得的视图，称为（）。
A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：C5.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、箭头B、名称C、剖面符号D、标注正确答案：A6.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、2.5B、3C、4D、2正确答案：D7.椭圆画法正确性较高的画法为( )。
A、三圆心画法B、同圆心画法C、四心圆画法D、二圆心画法正确答案：B8.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A9.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、轮廓线B、指引C、基准线D、轴线正确答案：C10.在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、表面螺纹B、外螺纹C、内螺纹D、标准螺纹正确答案：C11.后视图是（）。
A、由后向前投影B、由前向后投影C、由左向右投影D、由右向左投影正确答案：A12.机械图样中，表示轴线、对称中心线等采用（）。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：D13.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。
A、真实性B、类似性C、收缩性D、积聚性正确答案：A15.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
机械制图题库及参考答案
机械制图题库及参考答案一、单选题（共26题，每题1分，共26分）1.点的x坐标越大，其位置越靠（）。
A、右B、前C、左D、后正确答案：C2.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.不可见轮廓线采用（）来绘制。
A、粗实线B、粗虚线C、细虚线D、细实线正确答案：C4.梯形螺纹常用于（）。
A、单方向传递动力B、连接管道C、连接零件D、传递动力正确答案：D5.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、y 坐标B、z 坐标C、x 坐标D、不能判断正确答案：B6.直线从属于平面的条件是一直线经过属于平面的（）。
A、三点B、两点C、一点D、四点正确答案：B7.相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、导程C、线数D、牙型正确答案：A8.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、虚线C、实线D、剖面线正确答案：A9.具有间隙的配合称为（）。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A10.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A11.锥度应注写在（）上，并于圆锥倾斜方向一致。
A、轮廓线B、基准线C、轴线D、指引正确答案：B12.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、4B、2C、1D、3正确答案：C13.对于半剖视图，视图与剖视图的分界线是（）。
A、粗实线B、点画线C、虚线D、细实线正确答案：B14.一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、模数和压力角C、分度圆直径D、齿数正确答案：B15.表示组合体各组成部分相对位置的尺寸（）。
A、总体尺寸B、参考尺寸C、定形尺寸D、定位尺寸正确答案：D16.细点画线不能表达以下哪种结构（）。
机械制图试题库+答案
机械制图试题库+答案一、单选题（共26题，每题1分，共26分）1.用剖切面完全地剖开机件后所得的视图，称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：B2.不可见轮廓线采用（）来绘制。
A、细实线B、粗实线C、细虚线D、粗虚线正确答案：C3.机械图样中，表示可见轮廓线采用( )。
A、细实线B、细点画线C、波浪线D、粗实线正确答案：D4.同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、螺旋线C、线数D、导程正确答案：D5.锯齿形螺纹常用于（）。
A、连接管道B、锯销C、连接零件D、单方向传递动力正确答案：D6.Α4 图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：B7.截平面与立体表面的交线称为（）A、截交线B、截平面C、截切体D、截断面正确答案：A8.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、点划线D、细实线正确答案：D9.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、粗实线B、虚线C、波浪线D、点画线正确答案：C10.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、一般位置直线B、倾斜线C、垂直线D、平行线正确答案：D11.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。
A、真实性B、收缩性C、类似性D、积聚性正确答案：A12.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A13.铅笔用“H ”表示（）。
A、硬B、软C、长正确答案：A14.侧面投影积聚成一条直线的平面是（）。
A、侧垂面B、侧平面C、正垂面D、铅垂面正确答案：A15.按螺纹的用途可分为联结螺纹、和（）螺纹。
A、运动B、传动C、梯形D、普通正确答案：B16.当轴的公差带完全在孔的公差带之上时，属于（）配合。
机械制图考试题(附参考答案)
机械制图考试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.内螺纹在规定画法中大径用（）绘制。
A、点画线B、细实线C、粗实线D、虚线正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、全剖视图B、半剖视图C、局部放大图D、局部视图正确答案：C3.下列属空间曲线的是( )。
A、双曲线B、拋物线C、螺旋线D、椭圆正确答案：C4.表示组合体各组成部分相对位置的尺寸（）。
A、参考尺寸B、定位尺寸C、总体尺寸D、定形尺寸正确答案：B5.具有间隙的配合称为（）。
A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：D6.椭圆画法正确性较高的画法为( )。
A、同圆心画法B、四心圆画法C、三圆心画法D、二圆心画法正确答案：A7.用于薄壁零件联接的螺纹，宜采用( ).A、梯形螺纹B、三角形细牙螺纹C、矩形D、三角形粗牙螺纹正确答案：B8.用于确定平面图形中某一形状大小的尺寸称为（）。
A、高度尺寸B、长度尺寸C、定形尺寸D、定位尺寸正确答案：C9.俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A10.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A11.两圆柱齿轮轴线之间的最短距离称为（）。
A、中心距B、齿距C、分度圆D、全齿高正确答案：A12.画直线时，铅笔与纸面的倾斜角度约为( )。
A、90°B、60°C、30°D、45°正确答案：B13.机械图样中，表示可见轮廓线采用( )。
A、波浪线B、细实线C、细点画线D、粗实线正确答案：D14.正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、统一性C、特殊性D、收缩性正确答案：D15.移出断面图的轮廓线采用（）绘制。
A、粗实线B、虚线C、点画线D、细实线正确答案：A16.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中级绘图员（机械制图）理论知识试卷D一、填空题：（每题2分）*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。
答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。
15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面3．半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D)细点画线4全剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它2、半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它答案：(A)3、局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它答案：（A）4、六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B)主、俯、左 (C)后、右、仰 (D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右 (B)俯左后右 (C)主左右后 (D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图 (B)斜视图 (C)基本视图 (D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（）。
（A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（D）9、重合剖面的轮廓线用（）线表示。
（A）粗实 (B)细实 (C)细点画 (D)波浪答案：（B）10局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊 (B)阿拉伯 (C)罗马 (D)中国答案：（C）11机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B)细实 (C)细点画 (D)波浪答案：（B）12对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
（A）横向 (B)斜向 (C)纵向 (D)反向答案：（C）12、在下图的A-A断面图中，选出正确的断面图（）。
答案：A13下图的A-A剖面图中，选出正确的断面图（）。
答案：D14在下图中，选出正确的断面图（）。
答案：A15在下图中，选出正确的左视图（）。
答案：B16在下图中，选出正确的左视图（）。
答案：B17、在下图中，选出正确的左视图（）。
答案：A18在下图中，选出正确的一组视图（）。
答案：C19、下图是采用（）画法。
（A）简化（B）折断（C）对称（D）示意答案：B20下图的主视图适合选用（）剖视图。
（A）局部（B）全（C）半（D）旋转答案：A21在下图中的1面是（）。
（A）圆柱面（B）滚花部分（C）简化画法（D）平面答案：D22、下图采用的是（）画法。
（A）简化（B）对称（C）示意（D）省略答案：A23下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图答案：B24、下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C25、在下图中，选出正确的视图（）。
答案：C26在下图中，选出正确的视图。
答案：D27、在下图中选出正确的剖视图。
（）答案：C28、在下图中选出正确的剖视图。
（）答案：C29在下图中选出正确的剖视图。
（）答案：B30、在下图中选出正确的主视图。
（）答案：D31、在下图中选出正确的局部剖视图。
（）答案：B32在下图中选出正确的局部剖视图。
（）答案：D33、在下图中选出正确的主视图。
（）答案：D34、在下图中选出正确的主视图。
（）答案：D35在下图中选出正确的剖视图。
（）答案：B36、在下图中选出正确的剖视图。
（）答案：C37、在下图中选出正确的主视图。
（）答案：A38在下图中选出正确的断面图。
（）答案：C39、在下图中选出正确的剖视图。
（）答案：B三、判断题：（每题1分）1、视图包括基本视图，局部视图、斜视图和向视图共四种。
（）答案：对2、视图上标有“A”字样的是向视图。
（）答案：对3、视图上标有“A向旋转”字样的是斜视图。
（）答案：错41、局部视图的断裂边界一般以波浪线表示。
（）答案：对5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（）答案：对6、六个基本视图中，最常应用的是右视图，仰视图和后视图。
（）答案：错71、金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（）答案：错8、半剖视图的分界线是粗实线。
（）答案：错9、局部剖视图的波浪线可用轮廓线代替。
（）答案：错10、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（）答案：错11画在视图轮廓之外的断面称移出断面。
（）案：对12、重合断面的轮廓线用细实线绘制。
（）答案：对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。
（）答案：对14半剖视图常用于表达内外结构均较复杂的对称机件。
（）答案：对15局部剖视图既能表达内部形状，又能保留机件的某些外形。
（）答案：对16、局部剖视图上的波浪线可以超出轮廓线之外。
（）答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面。
（）答案：对18、半剖视图用的是两个平行的剖切平面。
（）答案：错19、判断下图采用的局部剖视是否正确。
（）答案：错20判断下图是否正确。
（）答案：错21、判断下面斜视图是否正确。
（）答案：对22、判断下图是否正确。
（）答案：错23、判断下图是否正确。
（）答案：对24在几个平行剖切面的剖视图中，不应画出剖切面转折处的投影。
（）答案：对25、判断下图的画法是否正确。
（）答案：错26、由于图形对称，应采用半剖，如下图一。
（）答案：错27主视图中有一轮廓线与对称中心线重合，不宜采用半剖，应采用局部剖。
如下图。
（）答案：对28、判断下图采用的局部剖视是否正确。
（）答案：对29判断下图采用的局部剖视是否正确。
（）答案：错30、判断下图采用的重合剖面是否正确。
（）答案：错四、综合题：（每题10分）1、补画图中的缺线。
(一) （二）（三）（四）2、补画图中的缺线。
3、补画图中的缺线。
4、下图中的俯视图画成适当的剖视图。
5下图中的俯视图画成适当的剖视图。
6下图中的主视图改画成适当的剖视图。
7、将下图中的主视图改画成适当的剖视图。
8、给定的位置上，将下图中的主视图改画成适当的剖视图。
9、给定的位置上，将下图中的主视图改画成适当的剖视图。
D类：10、在给定的位置上，将下图中的主视图改画成适当的剖视图。
11、在给定的位置上，将下图中的主视图改画成适当的剖视图。
12、在给定的位置上，将下图中的主视图改画成适当的剖视图。
