城市燃气管网泄漏检测技术及其方法(2021版)
城市燃气管道泄漏检测技术的发展及应用_3
城市燃气管道泄漏检测技术的发展及应用发布时间：2021-12-08T09:18:33.824Z 来源：《中国建设信息化》2021年8月15期作者： 1刘献全 2杨博颖[导读] 城市燃气管道在具备绝对安全性的情况下，是为人们生活提供便利的重要城市基础设施1刘献全 2杨博颖1北京北燃港华燃气有限公司北京市 1000352北京市燃气集团有限责任公司工程建设管理分公司北京市 100035摘要：城市燃气管道在具备绝对安全性的情况下，是为人们生活提供便利的重要城市基础设施，但是一旦出现燃气管道泄漏问题，城市燃气管道就成为危害城市居民稳定生活的危险源，因为城市燃气管道对于社会大众正常生活具有重大影响，因此城市管道泄漏问题受到城市建设管理部门及广大民众的广泛关注，而燃气管道泄漏检测技术也因此受到同等重视，由此可见，对于城市管道泄漏检测技术的应用及发展进行有效分析是很有必要的。
关键词：城市燃气管道；泄漏检测技术；发展；应用；引言随着燃气工业的快速发展，我国燃气输送管道的铺设大大增加，但随之而来的管线老化、腐蚀或者意外损坏、人为破坏等问题，也造成了管道泄漏事故的发生。
泄漏作为燃气管网最常见的故障之一，研究燃气管网的泄漏问题，对提高整个燃气系统的安全性、故障发生后的关阀方案研究及故障检测与定位具有重要意义。
1城市燃气管道泄漏城市燃气管道最主要的安全隐患就是燃气管道泄漏，燃气泄漏始终是威胁燃气输送的主要原因。
通常将燃气管道泄漏以大中小三种程度作为评判标准。
举例来说，小漏的标准是泄漏气体量低于燃气输送总量的3%。
这种级别的泄漏通常是因为燃气管道的防腐层出现了破损，该破损位置受到了土壤中多种因素的破坏，使得管道出现破损导致泄漏。
中漏的核定标准通常指泄漏气体量维持在总输送量的3%~10%。
泄漏气体量大于总输送量的10%则被称为大漏。
在日常性燃气管道输送燃气的过程中，管道泄漏的情况多种多样，可能是阀门问题，或者是操作流程问题，出现问题后应当及时对管道进行检测，发现泄漏点，封堵泄漏点或者替换管道保证城市燃气输送安全。

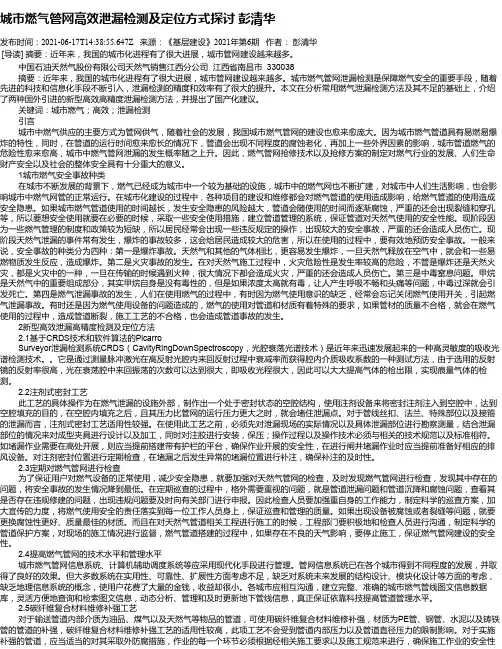

城市燃气管网高效泄漏检测及定位方式探讨彭清华
城市燃气管网高效泄漏检测及定位方式探讨彭清华发布时间：2021-06-17T14:38:55.647Z 来源：《基层建设》2021年第6期作者：彭清华[导读] 摘要：近年来，我国的城市化进程有了很大进展，城市管网建设越来越多。
中国石油天然气股份有限公司天然气销售江西分公司江西省南昌市 330038摘要：近年来，我国的城市化进程有了很大进展，城市管网建设越来越多。
城市燃气管网泄漏检测是保障燃气安全的重要手段，随着先进的科技和信息化手段不断引入，泄漏检测的精度和效率有了很大的提升。
本文在分析常用燃气泄漏检测方法及其不足的基础上，介绍了两种国外引进的新型高效高精度泄漏检测方法，并提出了国产化建议。
关键词：城市燃气；高效；泄漏检测引言城市中燃气供应的主要方式为管网供气，随着社会的发展，我国城市燃气管网的建设也愈来愈庞大。
因为城市燃气管道具有易燃易爆炸的特性，同时，在管道的运行时间愈来愈长的情况下，管道会出现不同程度的腐蚀老化，再加上一些外界因素的影响，城市管道燃气的危险性愈来愈高，城市中燃气管网泄漏的发生概率随之上升。
因此，燃气管网抢修技术以及抢修方案的制定对燃气行业的发展、人们生命财产安全以及社会的整体安全具有十分重大的意义。
1城市燃气安全事故种类在城市不断发展的背景下，燃气已经成为城市中一个较为基础的设施，城市中的燃气网也不断扩建，对城市中人们生活影响，也会影响城市中燃气网管的正常运行。
在城市化建设的过程中，各种项目的建设和维修都会对燃气管道的使用造成影响，给燃气管道的使用造成安全隐患。
如果城市燃气管道使用的时间越长，发生安全隐患的风险越大，管道会随使用的时间而逐渐腐蚀，严重的还会出现裂缝和穿孔等，所以要想安全使用就要在必要的时候，采取一些安全使用措施，建立管道管理的系统，保证管道对天然气使用的安全性能。
现阶段因为一些燃气管理的制度和政策较为短缺，所以居民经常会出现一些违反规定的操作，出现较大的安全事故，严重的还会造成人员伤亡。
城镇燃气管网泄漏分析及诊断技术
CONSTRUCTION技术探讨城镇燃气管网泄漏分析及诊断技术刘 彬唐山市燃气集团有限公司 063000摘 要：我国城镇燃气管网的大面积敷设带来相应的安全问题和隐患，管网因老化、腐蚀、自然灾害、人工作业不当等因素引发的泄漏事故常发生，给城镇燃气管网的安全运行带来巨大挑战。
为确保城镇燃气管网健康长效的允许，本文对城镇燃气管网泄漏和诊断进行探讨。
首先对管网的结构类型、泄漏类型和泄漏特征进行简述，重点从概析泄漏监测方法的的国内外发展历程，对SCADA管网泄漏监测系统、管网在线仿真模拟和泄漏报警进行理论论述，以期为城镇燃气管网泄漏分析及诊断提供参考建议。
关键词：燃气管网；泄漏；分析；诊断中图分类号：C35 文献标识码：A1.燃气管网泄漏分析1.1管网的结构分类管网的结构可分为环状和枝装两种类型。
第一，环状管网也称为环形管网，是封闭成环的一类管道组成，燃气分配主管形成没有端点的回路，任一节点都可双向或者多向的供气。
这一结构类型的供气具有全面的保障，近点用户对远点用户供气的影响力大大降低，任何管道暂停作业后都不会导致大面积停止供气。
分配管道所构成的回路带来二路供气，有利于企业的发展和安全生产，可灵活调节。
当然，环状管管网线的消耗比较长，投资成本较高的缺点也不可忽视。
第二，枝状管网亦称作树枝型的管网，结构较为简单，单条分配主管如同树干的分枝，依据用户的具体位置分别对用户的主管给予接通。
燃气管道和各个气源各个用户直接连接，因此管段计算流量可确定，可根据流量对管段压降进行计算，进行管径的确认。
1.2泄漏类型城镇燃气行业的快速推进在提升国民的经济水准、推动社会发展上有着重要作用，但大量的燃气管网埋设带来的是日益密集而复杂的地下管网布局，安全隐患较大，近些年因燃气管网泄露带来的中毒、停电、爆炸等等事故，引起社会的广泛关注。
燃气泄露事故频频发生，预示我国的城镇燃气安全问题亟待解决。
从以往的泄漏事故来看，造成事故的主要原因在于施工过程密封和连接不严，管道被腐蚀或老化，自然灾害和管基不均匀的沉降。

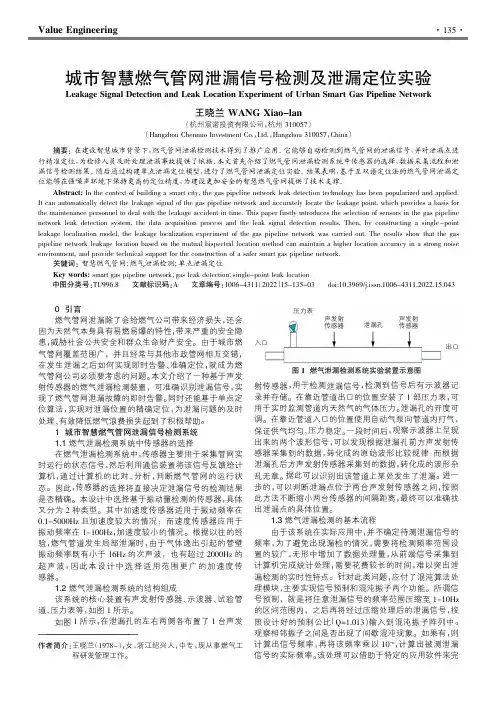

城市智慧燃气管网泄漏信号检测及泄漏定位实验
Value Engineering0引言燃气管网泄漏除了会给燃气公司带来经济损失，还会因为天然气本身具有易燃易爆的特性，带来严重的安全隐患，威胁社会公共安全和群众生命财产安全。
由于城市燃气管网覆盖范围广，并且经常与其他市政管网相互交错，在发生泄漏之后如何实现即时告警、准确定位，就成为燃气管网公司必须要考虑的问题。
本文介绍了一种基于声发射传感器的燃气泄漏检测装置，可准确识别泄漏信号，实现了燃气管网泄漏故障的即时告警。
同时还能基于单点定位算法，实现对泄漏位置的精确定位，为泄漏问题的及时处理、有效降低燃气浪费损失起到了积极帮助。
1城市智慧燃气管网泄漏信号检测系统1.1燃气泄漏检测系统中传感器的选择在燃气泄漏检测系统中，传感器主要用于采集管网实时运行的状态信号，然后利用通信装置将该信号反馈给计算机，通过计算机的比对、分析，判断燃气管网的运行状态。
因此，传感器的选择将直接决定泄漏信号的检测结果是否精确。
本设计中选择基于振动量检测的传感器，具体又分为2种类型。
其中加速度传感器适用于振动频率在0.1-5000Hz 且加速度较大的情况；而速度传感器应用于振动频率在1-100Hz ，加速度较小的情况。
根据以往的经验，燃气管道发生局部泄漏时，由于气体逸出引起的管壁振动频率既有小于16Hz 的次声波，也有超过2000Hz 的超声波，因此本设计中选择适用范围更广的加速度传感器。
1.2燃气泄漏检测系统的结构组成该系统的核心装置有声发射传感器、示波器、试验管道、压力表等，如图1所示。
如图1所示，在泄漏孔的左右两侧各布置了1台声发射传感器，用于检测泄漏信号，检测到信号后有示波器记录并存储。
在靠近管道出口的位置安装了1部压力表，可用于实时监测管道内天然气的气体压力。
泄漏孔的开度可调。
在靠近管道入口的位置使用自动气泵向管道内打气，保证供气均匀、压力稳定。
一段时间后，观察示波器上呈现出来的两个波形信号，可以发现根据泄漏孔前方声发射传感器采集到的数据，转化成的原始波形比较规律；而根据泄漏孔后方声发射传感器采集到的数据，转化成的波形杂乱无章。
城市燃气管网高效泄漏检测及定位方式探讨

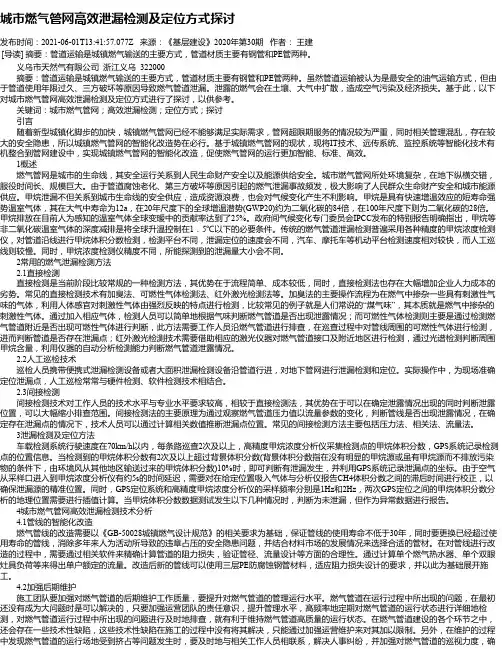

城市燃气管网高效泄漏检测及定位方式探讨发布时间：2021-06-01T13:41:57.077Z 来源：《基层建设》2020年第30期作者：王建[导读] 摘要：管道运输是城镇燃气输送的主要方式，管道材质主要有钢管和PE管两种。
义乌市天然气有限公司浙江义乌 322000摘要：管道运输是城镇燃气输送的主要方式，管道材质主要有钢管和PE管两种。
虽然管道运输被认为是最安全的油气运输方式，但由于管道使用年限过久、三方破坏等原因导致燃气管道泄漏。
泄露的燃气会在土壤、大气中扩散，造成空气污染及经济损失。
基于此，以下对城市燃气管网高效泄漏检测及定位方式进行了探讨，以供参考。
关键词：城市燃气管网；高效泄漏检测；定位方式；探讨引言随着新型城镇化脚步的加快，城镇燃气管网已经不能够满足实际需求，管网超限期服务的情况较为严重，同时相关管理混乱，存在较大的安全隐患，所以城镇燃气管网的智能化改造势在必行。
基于城镇燃气管网的现状，现将IT技术、远传系统、监控系统等智能化技术有机整合到管网建设中，实现城镇燃气管网的智能化改造，促使燃气管网的运行更加智能、标准、高效。
1概述燃气管网是城市的生命线，其安全运行关系到人民生命财产安全以及能源供给安全。
城市燃气管网所处环境复杂，在地下纵横交错，服役时间长、规模巨大。
由于管道腐蚀老化、第三方破坏等原因引起的燃气泄漏事故频发，极大影响了人民群众生命财产安全和城市能源供应。
甲烷泄漏不但关系到城市生命线的安全供应，造成资源浪费，也会对气候变化产生不利影响。
甲烷是具有快速增温效应的短寿命强势温室气体，其在大气中寿命为12a，在20年尺度下的全球增温潜势(GWP20)约为二氧化碳的84倍，在100年尺度下则为二氧化碳的28倍。
甲烷排放在目前人为感知的温室气体全球变暖中的贡献率达到了25%。
政府间气候变化专门委员会IPCC发布的特别报告明确指出，甲烷等非二氧化碳温室气体的深度减排是将全球升温控制在1．5℃以下的必要条件。
城市燃气管网的施工方案与泄漏检测技术
城市燃气管网的施工方案与泄漏检测技术随着城市化进程的不断加快，城市燃气供应的需求也不断增长。
城市燃气管网的建设和维护成为了一个重要的问题。
为了保证燃气供应的安全和高效性，施工方案和泄漏检测技术的合理运用显得尤为重要。
本文将针对城市燃气管网的施工方案与泄漏检测技术进行论述。
一、施工方案城市燃气管网的施工方案应综合考虑安全、效率和环保的因素。
首先，要明确管道的路径和规划，考虑道路的布局和燃气使用的需求。
其次，应制定详细的施工方案，包括工程进度、施工队伍的组织和作业流程等。
同时，施工过程中要保证与其他市政设施的协调，确保施工对周围环境的影响降到最低。
在燃气管道的铺设方面，应选择合适的材料和技术。
一般来说，常用的管道材料包括钢管、塑料管和复合管等。
钢管具有耐压、耐腐蚀等优点，适合用于城市主干线和大型用户的供气。
塑料管具有重量轻、安装方便等特点，适合用于小型用户的供气。
复合管则是钢管和塑料管的结合体，兼具二者的优点，既可用于主干线，也可用于支线。
在施工过程中，还需要注意管道的敷设深度、坡度和弯曲半径等参数，确保管道的安全和可靠性。
此外，施工方案还应包括管道的防腐和绝缘措施。
燃气管道长期暴露在外界环境中，易受到腐蚀和损坏。
因此，采取合适的防腐和绝缘措施对于管道的延长使用寿命和安全运行至关重要。
常用的防腐和绝缘方法包括涂覆防腐层、使用绝缘材料等。
二、泄漏检测技术城市燃气管网的泄漏检测技术是确保供气安全的重要手段。
合理运用泄漏检测技术可以帮助及时发现并解决管道泄漏问题，避免造成严重的安全事故。
常见的泄漏检测技术包括气体检测法、超声波检测法和红外热成像法等。
气体检测法利用可燃气体的特性，在管道周围布置气体检测仪器，通过检测燃气浓度的变化来判断是否泄漏。
超声波检测法则利用超声波的传导和反射来检测管道的完整性，当管道存在泄漏时，超声波传导和反射的特征会发生变化。
红外热成像法利用红外热像仪来检测管道表面温度的变化，当管道存在泄漏时，泄漏气体会导致周围温度的异常上升。
城市智慧燃气管网泄漏信号检测及漏点精准定位
城市智慧燃气管网泄漏信号检测及漏点精准定位摘要：管道输送也是城镇煤气运输的主要方法,而管道材料也一般分为管道和PE管两类。
虽然管线输送一直被视为是最可靠的石油输送途径,但是因为管线使用时间过长、三方污染环境等问题,造成燃气管道泄露。
同时泄漏的燃油也会在土壤、环境中快速传播,带来巨大污染和损失。
基于此,以下对城市智慧燃气管网高效泄漏检测及定位方式进行了探讨,以供参考。
关键词：城市智慧燃气；管网泄漏；信号检测；漏点精准定位引言：由于我国新兴城市化进程的推进,目前城乡燃气管网服务已不可以适应新城市化的发展需要,而管网服务中超限期使用的现象也已相当严重,并且由于相关管理混乱,也面临着很多的安全隐患,所以进行对城乡燃气管网的现代化改造,也势在必行。
根据目前城区燃气管网设计的实际情况,已将IT技术、遥传技术、监测系统以及智能信息技术等有机融入了城市管线的设计中,已完成了对城区燃气管网的整体自动化改造,将使得城市燃气管网的管理更为智能、规范、快捷。
一、常用的燃气泄漏检测方法（一）直接检测直接检验是当前阶段较为常见的一项检验技术,其优点就是操作简便、生产成本较低廉,另外,直接检测法还具有提高企业人员生产成本的优势。
常用的直接检验技术有加臭法、可燃性空气检验技术、红外激光检验技术等。
加臭法的主要作业过程是向煤气中掺入一定带有刺激性味道的物质,利用人体感觉对刺激性物质有明显反映的性质加以检验,较为典型的案例便是我们常说的“煤气味”,其本质便是煤气中掺入的刺鼻物质。
通过掺入相应物质,检验人员能够轻松的通过嗅觉确定燃气管道有无发生泄漏等;其中,可燃成份气体监测则主要是通过检查燃气管道周围有无存在可燃成份气体来判定,该技术主要要求人员通过对燃气管道进行检查,并在巡检过程中对管道附近的可燃成份气体进行监测,从而可以确定管道中是否存在气体泄露点;而红外激光监测技术则要求人员通过配套的激光设备,对燃气管道入口和周边区域进行监测,利用光谱测量可以确定周边大气甲烷浓度,并通过设备的自动分析计算也可以确定燃气管的气体泄漏位置[1]。
城市燃气管道泄漏检测技术的运用
城市燃气管道泄漏检测技术的运用摘要：城市燃气管道具有及时性、安全性与可靠性等特点，对于在燃气输送过程中对于环境的影响相对较少。
为了避免燃气管道出现泄漏等问题，燃气公司应当定期做好管道泄漏检测工作，保护城市居民燃气使用安全。
但由于燃气管道长期埋设在土壤环境当中，加上燃气对于管道存在一定的腐蚀性，会严重破坏管道质量，管道在出现裂缝问题的情况下会造成燃气泄漏，甚至威胁到人们的生命财产安全。
为此，通过对燃气管道泄漏技术进行综合性分析，合理运用燃气管道直接检测技术与间接检测技术，以此确保燃气管道的完整性，避免燃气管道出现泄漏问题，保障人们燃气使用安全。
关键词：城市燃气；管道泄漏；检测技术0引言：随着城市的发展与建设，城市燃气管道数量逐渐增多，燃气工程建设以及因为管理工作量不断增多，燃气公司需要对长期使用以及新建燃气管道进行全面检测，避免燃气管道出现泄漏问题，保障城市燃气管道运行安全。
在现代化科学技术水平的不断提升下，燃气管道泄漏检测技术得到了全面优化与创新，新型燃气管道泄漏检测技术逐渐增多，为确保燃气管道质量提供了有效帮助，保障了人们燃气管道使用安全。
1管道泄漏检测技术的发展.城市的发展与推进为城市燃气行业发展起到了良好的推动作用，加上现代化科学技术的结合运用，管道泄漏技术也到了优化与创新，解决了人工分段巡检工作问题，同时也加快了燃气管道泄流检测效率。
以往在燃气管道泄漏检测工作中，只能依靠技术人员对城市燃气管道进行分段检测，增加了检测难度以及工作量。
而现阶段通过对燃气管道泄漏检测技术的研究与创新，通过利用现代化信息技术，燃气管道泄漏检测方式以及种类逐渐增多，包含直接与间接检测方式，而且可以根据不同的检测管道选择合适的检测技术。
2燃气管道泄漏的直接检测技术分析2.1直接巡视法直接巡视法主要是通过利用人工判断完成对燃气管道泄露检测工作，人工检测人员通过利用看、听、闻等方式检测管道泄露位置，该方式过分依赖工作人员的专业素养以及专业能力，对于工作人员的责任心以及工作经验也有着高要求与高标准。
城镇燃气管网泄漏检测技术规程
城镇燃气管网泄漏检测技术规程《城镇燃气管网泄漏检测技术规程那些事儿》
哎呀呀，今天咱就来唠唠这城镇燃气管网泄漏检测技术规程。
你说这燃气可重要了吧，咱每天做饭洗澡啥的都得靠它。
但要是这燃气管网出了啥问题，那可不得了哇！

就说我上次吧，我在小区里溜达，走着走着就闻到一股怪怪的味道。
我就寻思，这是啥味儿呢？然后我就开始找啊找，找了半天，发现好像是从那片草地那边传来的。
我走近一看，哎哟喂，那草地上好像有点不太对劲呢。
我仔细一瞧，嘿，感觉有点像燃气泄漏了。
我当时那个紧张啊，这可不是开玩笑的事儿啊！
我赶紧就去找小区的物业，跟他们说了这个情况。
他们一听也着急了，马上就联系了燃气公司的人来检查。
那些工作人员可专业了，拿着各种仪器在那检测，还真就发现了有个地方有点小泄漏。
他们赶紧就进行了处理，这才让大家都放心了。
你看，这就是城镇燃气管网泄漏检测技术的重要性啊！要是没有这些专业的检测手段和规程，那咱老百姓的生活可就没保障啦。
所以说啊，这可真是个得好好重视的事儿呢。
咱得感谢那些为了我们安全默默付出的工作人员，有了他们，我们才能安心地用上燃气呀！以后咱也得多留意身边的这些事儿，要是发现啥不对劲的，可得及时报告，这也是为了咱大家的安全着想嘛！嘿嘿，就说到这啦，大家可得记住哦！。
城市燃气管道泄漏检测技术及方法评价探析
林 珂
摘 要：城 市燃 气管道安全性 能关系到 企业 的经济效益和人们 的生命财产安全 ，燃 气管道泄 漏检 测是防 患于未然的重要手段 。本文介 绍了 城 市燃气管道泄漏的几种常用检 测技 术和方法 ，并对这些技 术和方法进行 了 评价 。 关键词 ：燃气管道 ；泄漏检 测技 术；评 价
缆特性 阻抗 改变 ，因此产生信号 ，另一种是燃气泄漏导 致电缆短路 ，产 生预警信号 。泄漏 电缆检测法较其他方法具有更 高的灵 敏性 ，能够及 时 发生燃气泄 漏事故 ， 但存在铺设 和更换 困难 ，造价高 ，无 法连续使用 的 缺点 ，因此在一定程度上无法广泛应用 。
（ 二 ） 间接 检 测 技 术
警 。因此 ，在选择城市燃气管道泄漏技术与方法时 ，应充分关 注微量缓 慢泄漏 的检测精度 和泄漏点定位 的准确程度 ，并防止误报警 ，实现各种 检测方法 的最佳组合 。
（ 三 ）智能化检测技术是发展方向 智能化燃气管道泄漏检测技术是未来 的发展方 向，特别 是 目前 已经 正在初步使用 的神经 网络模型识别和检测系统 ，具备智能 化、 自动化 的 特点 ，这种技术 和方法具 有 自我学 习 的功 能，能够根据 历史检 测情况 ， 通过 自 身 的能力不 断强化 智能化检 测技术 ，完善检测 技术存在 的问题 。 智 能神经 网络的发展依赖 于现代计算机技术 、网络信息技术 和数学 的发 展， 代表 了燃气管道泄漏检测技术 的发展方 向。 （ 鹳）将数据采集 、监控与泄漏检测技术相结合 可以考 虑将管 道传送数据 、管道监控与燃气泄漏检测技 术结合起来 建立 完善 的系统 ，不仅 能够监控管道 的 日 常运行状况 ，而且 能够为泄漏 检测提供 相关数 据。由于数据采集 、监控系统 和泄漏检测 系统单独建设 需要 花费一定的成 本 ， 若对相关 系统进行整合 ，则不但能 够充分利用 系 统之间的信息支 撑 ， 更有 利于提 高管道监控管理 的智 能化 水平 ，向燃气 管道 自动化的方 向发展 。
城市燃气管网泄漏检测技术及其方法
城市燃气管网泄漏检测技术及其方法燃气泄漏是城市燃气供应的重要安全隐患之一。
为了及时发现和修复泄漏问题，保障城市燃气供应的安全稳定，相关部门不断探索和应用新的泄漏检测技术和方法。
本文将介绍城市燃气管网泄漏检测技术及其方法。
传统泄漏检测技术传统燃气泄漏检测技术有很多种，如原子吸收光谱法、甲烷检测仪、红外测漏仪等。
这些传统技术的共同特点是依赖于人工巡检和局部检测，效率低，覆盖面小，难以保证检测结果的准确性和真实性。
城市燃气管网泄漏检测技术的特点和要求城市燃气管网泄漏检测技术要求检测过程简单方便，检测结果准确可靠，检测范围广泛，对环境和人员不会造成影响。
同时，城市燃气管网的检测还需要考虑管道的位置、长度和分布情况，以及管道埋藏的深度等因素。
检测方法基于声音的检测方法基于声音的泄漏检测技术是一种常见的检测方法。
它通过在管道周围放置传感器，对管道内或外的信号进行采集、处理和分析，以便获得泄漏的位置和大小。
这种方法的优点在于检测到的信号具有良好的可感知性，同时不会对周围环境和人员造成影响。
但是，基于声音的检测方法对于管道位置的要求比较高，如管道埋在混凝土或建筑物内，信号采集就难以实现。
基于气体成分的检测方法基于气体成分的泄漏检测技术是一种比较常用的检测方法。
最常用的检测方法是通过检测燃气中的甲烷含量来检测泄漏。
这种方法不依赖于环境因素，可以在各种不同环境下应用。
但是，其缺点在于对待测气体有较高的选择性，难以适应局部气体成分复杂的情况。
红外线成像检测方法红外线成像检测方法是一种较新的泄漏检测技术。
它通过使用红外线热成像仪来采集并分析管道和周围区域的温度变化，以便测量泄漏的位置和大小。
这种方法的优点在于可以快速检测泄漏位置，同时能够有效地排除环境因素和温度干扰。
其缺点在于设备价格较高，且对环境温度和湿度影响较大。
结论综合以上介绍，城市燃气管网泄漏检测技术有很多种，每种技术都有其特点和优缺点。
因此，应根据实际情况选择最适合的检测方法。
城市燃气管道泄漏检测技术与方法
城市燃气管道泄漏检测技术与方法城市燃气管道泄漏是一个严重的安全隐患，可能导致火灾、爆炸甚至人员伤亡。
因此，准确、快速地检测和定位管道泄漏对于保障城市安全至关重要。
本文将从工程专家和国家专业建造师的角度出发，介绍一些常见的城市燃气管道泄漏检测技术和方法。
一、人工巡检和观察法人工巡检和观察法是最常见的管道泄漏检测方法之一，它通过人工巡查管道附近的气味、噪音、震动等，以及观察气体是否泄漏出来，从而判断是否存在泄漏情况。
这种方法简单直观，但依赖于人工的感官判断，容易受到主观误判和环境影响。
二、气体检测仪器法气体检测仪器是一种常用的管道泄漏检测工具，它可以检测到泄漏气体的浓度，从而确定是否存在泄漏情况。
常见的气体检测仪器包括多参数气体检测仪、红外线气体检测仪、嗅探器等。
这些仪器可以快速准确地检测泄漏气体，并能够定位泄漏点的位置。
三、压力监测法压力监测法是一种间接检测管道泄漏的方法，它通过监测管道的压力变化来判断是否存在泄漏。
对于存在泄漏的管道，压力会出现异常下降。
这种方法需要安装压力传感器和数据采集系统，可以实时监测管道的压力变化，并通过数据分析确定泄漏情况。
四、管道内窥镜检测法管道内窥镜检测法是一种对管道内部进行检测的方法，它通过将可视化设备（如摄像头）引入管道内部，并将管道内部的图像传回观察人员，从而判断是否存在泄漏点。
这种方法可以直接观察到管道内部的情况，定位泄漏点的位置，但需要投入较高的成本和技术要求。
五、无损检测法无损检测法是一种非破坏性的检测方法，它通过利用声波、磁场、红外线等技术对管道进行检测，从而判断是否存在泄漏情况。
常见的无损检测技术包括超声波检测、磁粉检测、涡流检测等。
这些方法可以快速、准确地检测管道的泄漏情况，且不会对管道造成破坏。
在实际应用中，建议综合使用多种检测技术和方法，以提高泄漏检测的准确性和可靠性。
另外，对于城市燃气管道的泄漏检测，还应加强对管道的定期维护和检修，及时清理管道周围的杂物，确保管道的正常运行及安全使用。
城市燃气管道泄漏检测定位方案应用分析
ＰＴＰｏ － ＬＧｏ
Ｇ ～Ｇｏ
其 中： 、 Ｐ 。 为人 口、出 口压 力 ，Ｇ 。 、Ｇ 为 泄露 点上游 、下游压力梯度 ，Ｌ 为上下游 之间管道长度 。
分布式光纤传感器检测试用 于大范围检测 ，可在燃气
管道附近埋设一条光纤 。将声发射传 感器安装在燃气
Ｐ１
管道 两端 ，对 燃气 管道 泄漏 进行 声发 射信 号进 行 采 集 。通过Ｆ Ｂ Ｇ 传感器实 时获 取燃气管道气体输送 时相
获得 的应变信 息量大 ，但在燃气管道监测 的实 际应用
１ ２ ｝ 城市 燃气 ２ ０ １ ５ ／ ０ ８总第４ ８ ６ 期
邓金伟 ・ 城市燃气管道泄漏检测定位方案应用分析
中，还有一些缺 点 ，如 ：误 报率较高 、易受其它环境
因素 的干扰 、系统检测 的不稳 定性而且易受到管线保 温层 以及土壤 的导热系数影响 。
Ａ ＝ ～
ｖ
光纤布拉格光栅 பைடு நூலகம் Ｆ Ｂ Ｇ） 传感器 是研 究较为普遍
准分布式光纤传感器 ，利用波 长调制 方法 ，解决光纤 感相 位测 量模 糊不 清 等缺 陷 。 目前 ，该 传感 器对 压
力 、温度 、振动等参数 ，同时具有检 测精度高 、稳定 性好 、传输远 、实 时 ｌ 生 好 和抗 干扰能力强等优点 。准
系数 、温 度 系数 、产 生频 移变 化量 以及 功率相 对变
通过对上述参数检测 ，可获得光纤分布的温度 、 压力变化 ，从 而判断燃 气管道 的泄漏情况 。该方法具 体 为 ：用 于对燃 气管 道泄 漏检 测时 ，在 管道上 方 同 沟敷设２ 条通信光缆 ，两条通 信光缆都包含３ 条光纤 ，
ｐ
其 中Ｏ ｖ 、
城市燃气管网泄漏检测技术及其方法
城市燃气管网泄漏检测技术及其方法随着城市化进程的不断发展，城市化燃气供应系统已经成为大众生活所必需的一部分。
但是，燃气管道长期运行过程中，由于管道老化、损坏、材料性能下降等原因，管网泄漏问题一直存在，给人们的生命财产安全带来了严重威胁。
为了解决这个问题，城市燃气管网泄漏检测技术应运而生。
一、城市燃气管网泄漏检测方法常见的城市燃气管网泄漏检测方法包括听测法、探伤法、气体追踪法、红外热像法、气体微量分析法等。
这些方法的检测方式、原理、优缺点如下：1.听测法听测法是一种非常基础和传统的检测方法，主要靠听觉和手动探头来发现管道泄漏的声音和震动。
其中，操作人员用手持听器对管段进行听觉的调查，根据震动和声音的变化识别管道泄漏的位置。
其优点是设备成本低，检测范围广泛，但对操作人员的专业技能有较高要求，在嘈杂环境下应用效果不大，而且只能发现显性泄漏。
2.探伤法探伤法是一种通过发射探伤波进而实现捕捉响应信号的泄露检测方法。
在燃气管道中喷洒一些可转移的液体，如洗涤剂水等，利用探伤装置检测水的渗漏和话音的泄露，依此判断管道泄漏的位置和大小。
但该方法需要在管道内部施工，施工成本高，测试理论且不准确，泄漏点误差大。
3.气体追踪法气体追踪法是指在向天然气管道中添加带有特殊气味的易溶气体，通过掌握气体浓度的分布规律、流向等信息，准确地确定泄漏点的位置。
这种方法精度较高，但仅限于纯气体，且所使用的易溶溶剂成本较高，在使用时需注意环保问题。
4.红外热像法红外热像法可以通过红外相机检测管道表面温度变化，从而确定管道泄漏位置。
发现管道泄漏和维修调整更容易，或在光线不充足的情况下进行检测，不过定位精度较差，效果不稳定，同时价格较高。
5.气体微量分析法气体微量分析法能够对环境中极微小浓度的气体进行检测，利用该方法能够检测出劣质管道、漏气、爆炸等危险情况，评估燃气泄漏风险等问题。
该方法具有精度高、重现性好、小范围检测、低杂质扰动、定位准确等优点。
燃气管道泄漏检测技术和方法
燃气管道泄漏检测技术和方法嘿，咱今儿就来聊聊燃气管道泄漏检测技术和方法这档子事儿。
你说这燃气管道要是漏了，那可不是闹着玩儿的呀，就像家里的水管漏水似的，只不过这漏的可不是水，而是危险的燃气呢！咱先说说那检测技术吧。
就好比医生给病人看病，得有各种手段来找出毛病在哪儿。
有一种叫“嗅探法”的，嘿，听这名字就挺有意思吧。
就像警犬找东西一样，专门的检测仪器可以闻到燃气泄漏的味道。
你想想，这仪器就像个超级鼻子，多厉害呀！还有一种叫“压力检测法”，这就好像给管道量血压似的，通过观察压力的变化来判断是不是有泄漏。
要是压力不正常了，那准是哪里出问题啦！再说说那检测方法。
有个办法叫“目视检查”，这可简单啦，就是用咱这双眼睛去看呀。
看看管道有没有裂缝啊，接口处有没有松动啊。
可别小看这眼睛，有时候还真能发现大问题呢！还有“声波检测法”，这就像是给管道听声音，要是哪里有不正常的声音，那就得注意啦。
你说这燃气管道要是会说话，它是不是会喊“我这儿漏啦，快来修我呀”！另外啊，还有一些高科技的玩意儿呢。
比如说“红外检测法”，就像给管道照红外线似的，能发现那些我们肉眼看不到的问题。
这多神奇呀，感觉就像有双透视眼一样呢！还有“激光检测法”，那激光一扫，啥问题都藏不住。
咱平时可得多留意这些燃气管道呀，别等到出了问题才着急。
就像咱自己的身体一样，平时就得注意保养。
要是发现家里有燃气的味道，那可别不当回事儿，赶紧检查检查。
你说要是因为没注意，真出了啥事儿，那可咋整呀，多吓人呀！而且啊，这些检测技术和方法也得不断进步呀，就像咱的手机一样，一代比一代厉害。
这样才能更好地保障我们的安全呢。
咱也得跟上时代的步伐，多了解了解这些新东西。
总之呢，燃气管道泄漏可不是小事儿，检测技术和方法那是相当重要。
我们得重视起来，让这些技术和方法为我们的生活保驾护航。
可别小瞧了它们，它们可是我们安全的大功臣呢！你说是不是呀？。
城镇燃气管网泄漏检测技术规程银川.
城镇燃气管网泄漏检测技术规程（征求意见稿）目录1 总则 (1)2 术语和符号 (2)2.1术语 (2)2.2符号 (2)3 检测周期 (3)4 检测方法与技术要求 (4)4.1一般规定 (4)4.2管道 (4)4.3管道附属设施及管网工艺设备 (5)5 检测设备 (7)5.1基本要求 (7)5.2分类及配备 (7)5.3使用及维护要求 (7)6 图档资料 (9)附录A 泄漏检测设备分类及选用原则 (10)附录B 泄漏检测记录 (11)1 总则1.0.1 为规范城镇燃气管网泄漏检测的技术要求、方法、周期及检测设备要求，及时发现燃气泄漏，指导抢修，预防事故发生，提高管网安全运行水平，制定本规程。
1.0.2 本规程适用于城镇燃气管网的泄漏检测，包含从气源入口至用户引入管之间的管道、管道附属设施及管网工艺设备等的检测。
1.0.3 本规程不适用于城镇燃气厂站内压力容器和用户管道的泄漏检测。
1.0.4 城镇燃气供应单位应负责城镇燃气管网的泄漏检测工作，并应根据本规程制定泄漏检测的相关管理制度及操作规程。
1.0.5 城镇燃气管网的泄漏检测应积极采用新技术、新方法和新设备，做到技术先进、安全可靠。
1.0.6 城镇燃气管网的泄漏检测除执行本规程外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 泄漏检测确定被检对象是否泄漏并进行漏点定位的过程。
2.1.2城镇燃气管网埋设于城镇道路下输送燃气的管道系统。
2.1.3 管道附属设施指与管道相连实现某项功能的设施，如阀门井、凝水器井、检测井等。
2.1.4 管网工艺设备指对燃气进行工艺处理的设备，包含调压器、阀门、过滤器、流量计及调压箱等。
2.1.5 灵敏度采用某种检漏仪所能检出的燃气最小浓度。
2.1.6 爆炸下限可燃气体与空气的混合物遇明火引起爆炸的可燃气体最低浓度。
2.2 符号ppm—气体浓度百万分比用溶质质量占全部溶液质量的百万分比来表示的浓度,也称百万分比浓度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改城市燃气管网泄漏检测技术及其方法(2021版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes城市燃气管网泄漏检测技术及其方法(2021版)摘要：介绍了燃气管网泄漏检测、漏点定位工作流程，解决燃气管网检测中疑难漏点的定位问题；应用吸真空系统定位大范围高浓度满量程泄漏点；介绍了乙烷检测法区分沼气和天然气或其他管道燃气的方法原理。
关键词：燃气管网疑难漏点定位吸真空系统气相色谱仪1前言自20世纪80年代开始，我国许多城市就铺设了燃气管网，到2000年底，全国城市燃气管道长度已达到89473km。
从铺设的年代来看，其中已有相当一部分的管道运行时间过长，管道腐蚀严重，已进入泄漏频发期。
以天津为例，管线总长5000多km，一年抢修300多次，几乎每天就有一次抢修。
管道泄漏一般由下列因素引起：施工质量差，验收把关不严；道路下面的管道长期承受交通压力、或地层沉降塌陷致使管道接口错位断裂或开焊；管道腐蚀；其它挖掘机械意外损害等。
下面是DVGW(德国水和燃气专业协会)1996年对不同材质燃气管道泄漏进行的统计：—PVC管942个漏气点管道长16839km—灰口铸铁管288132个漏气点管道长11055km—球墨铸铁管1871个漏气点管道长10049km—钢管43419个漏气点管道长171161km—PE管7588个漏气点管道长123256km从上面统计不难看出，灰口铸铁管道在单位长度内的漏气点数最多，是最易发生事故和最需要进行维修的；其次是钢管，腐蚀穿孔是产生漏气的主要原因。
对于PVC、PE管而言，最主要的原因是第三方的破坏，即其它施工对其损害。
为了顺应城市能源结构的调整和经济发展，针对国内城市管网铺设年代长，泄漏事故频繁发生的现状，埃德尔从二十一世纪初就开始研究探讨燃气管网泄漏检测技术及相关技术载体。
下面就从五个方面，以埃德尔所引进的德国舒赐产品为主导，介绍其特点、技术及方法。
2不同种类气体泄漏的不同形式人工煤气(氢含量高)(1)快速的穿透性和极低的粘滞性；(2)比较小的膨胀；(3)漏气点容易被确定。
天然气、沼气(甲烷)(1)膨胀；(2)有穿透性。
液化石油气(丙烷，丁烷和空气)气体通常在地下积聚，不容易逸出地面。
人工煤气里面很高的氢含量对其性质起决定性作用。
氢气很容易渗透出地面，从而非常容易被检测到。
天然气的泄漏形式类似人工煤气，泄漏查找难易度一般。
对于丙烷，丁烷和空气的混合物——液化石油气，漏点查找特别困难，工作量特别大。
因其比重高于空气，这种气体很难逸出地面，因此必须使用吸气系统把它吸上来。
3燃气管网泄漏检测、漏点定位工作流程3．1确定工作区域(1)确定需要检测的工作区域及管网段。
(2)准备待检测区域管网图(1：500或1：1000)。
3．2管网泄漏预定位(1)设备比较先进的燃气公司，大面积管网普查。
(2)设备比较薄弱的燃气公司，用手推车探头或吸盘式探头巡查。
(3)气源为LPG或水泥、沥青路面时，用钻孔机打孔配合检测。
(4)进行阀门及各种出露设施检测，查找明漏及发现泄漏异常。
3．3泄漏气体种类鉴别与分析(1)气源为人工煤气时，用德国舒赐氢选择型仪器GM3鉴别气体种类。
(2)气源为天然气或LPG时，用德国舒赐气相色谱仪PGC分析区分气体种类。
3．4泄漏检测及精确定位(1)用管线仪精确定位管线位置；钻孔机打孔，用专用锥型探头检测。
(2)大范围高浓度、仪器显示为100Vol.％满量程时，采用德国舒赐吸真空系统MVS300检测。
(3)为了精确定位漏气点，在气体浓度较高的地段加密打孔，尽量使钻孔打在漏气点的正上方。
(4)对于管道LPG，无论泄漏气体浓度高低，均应采用德国舒赐吸真空系统MVS300检测。
(5)如果找到的漏气点确定有危险存在，应立即采取相应的安全措施!如疏散人群、进行隔离。
根据不同的危害程度采取相应的防范措施，尽量做到保障生命财产安全为第一位。
3．5漏点确定后。
及时抢修、堵漏抢修及时与否也是避免事故发生的关键因素，配备破路锤，防爆通风机，逃生呼吸器是必不可少的。
4燃气管网检测中疑难漏点的检测方法有时，燃气已泄漏很长时间，在气体积聚浓度很高的情况下，真实的漏点位置并不能轻易确定——所有的钻孔都显示出高浓度气体的存在。
这种情况经常发生在水泥、沥青或致密坚硬的路面下，无论何种气源这种情况都会发生，这时唯一的方法是：采用德国舒赐吸真空系统MVS300——吸真空系统检测法，先把积聚的泄漏气体吸走，避免其对检测结果的干扰。
(1)如果有太多泄漏气体积聚的话，要么等气体逐渐消散，要么是把气体吸掉。
(2)通常泄漏气体积聚太久的情况下，如果等待其自然消散并不符合我们及时抢修的原则，所以最好是采取首先排气的方法。
(3)一般便携式管网检漏仪的泵吸能力有限，吸气流量约1．2L ／min；MVS300的吸气流量为270L／min，较前者大220多倍。
所以对大范围积聚高浓度气体的泄漏检测需采用MVS300系统。
(4)MVS300吸真空系统是通过钻孔抽走地面下弥漫的大量泄漏气体以后，才把最高气体浓度的那个点确定下来的。
(5)MVS300可与舒赐检测仪连接使用，在把气体抽掉以后或者是在抽气的同时也可以确定最高气体浓度点。
抽气流量／速度也是漏气点定位的一个参考标准，即检测系统显示最大气体流量的点就为漏气点。
5如何对积聚的高浓度泄漏气体进行处理——MVS300吸真空系统检测法的应用地下弥漫着浓度很高的泄漏气体，一定范围内用检测仪器检测到处都报警，漏气点无法定位。
(1)最高气体浓度点找不到。
在每一个钻孔都检测到100Vol.％的燃气浓度。
通常认为，通过检测仪对钻孔进行吸气，地下弥漫的气体浓度降低，这样泄漏气体浓度最高的点就可以找到了。
然而，事实并非如此简单，一般检测仪的泵吸能力有限，没有这样的吸气时间，或者尽管进行了吸气，但还是不能确定最高气体浓度点位置的时候，可以采用另外一种方法。
用德国舒赐MVS300吸真空系统将钻孔里面的气体吸掉。
(2)通过吸气设备，可以把地下的气体吸到地面上来。
在吸气的过程中气体的浓度会被MVS300系统监测。
(3)气体浓度降低，渐渐被抽光。
漏气点的位置被确定下来。
用MVS300进行吸气；在吸气过程的同时，进行泄漏气体浓度的测量。
(4)气体浓度降低，现在漏气点能被测出。
只有MVS300与钻孔检漏法配合使用才能精确定位漏气点。
吸真空系统的作用是把弥漫淤积的气体吸掉，使高浓度的气体稀释，只在漏气点的上方显示高浓度值。
6乙烷(C2H6)检测法及气相色谱仪PGC的应用6．1检测乙烷的作用乙烷的测出是被DVGW所承认的用来区分沼气和天然气或其他管道燃气的方法。
这样可以防止误测误挖，避免不必要的开挖费用和对路面的破坏。
当在待测燃气样品中测出含有乙烷成分时，肯定是输气管道中的天然气或其它可燃气，否则是地下沼气。
为了把混合气体分解成单一的气体成分，需要运用色谱分离法。
燃气行业专用气相色谱仪PGC就可以完成这项工作。
天然气的最重要组分：CH4甲烷C2H6乙烷C3H8丙烷C4H10丁烷CO2二氧化碳N2氮气沼气的最重要组分：CH4甲烷N2氮气NH3氨气H2S硫化氢CO2二氧化碳6．2可燃气体(烷烃)色谱分离法在进行测试的时候，待测气体和由进气孔进入的空气一并被吸入(空气起到一个载体的作用)，然后让气体通过一个分离柱。
因为混合气体的不同气体组分在分离柱中停留的时间长短不同，一般比重小的优先于比重大的气体先分离出色谱柱。
所以这样就可以用一种监测仪把不同的气体组分从时间上进行分离。
传感器置于测量室里面。
从测试开始，到混合气体的不同组分先后离开测量室，这段时间被称为停滞时间。
停滞时间对混合气体的不同组分是不一样长的。
通过对停滞时间的测量，我们就可以知道混合气体里各种组分的名称。
6．3气体的色谱分离图气体色谱分离图，也称为测量结果，它由基线(也称为零线)和一些峰值组成。
每个峰值就代表了混合气体的每个组分。
从图表上得出每个峰值出现的时间，就可以把得到的停滞时间和气体组分一一对应起来。
甲烷的峰值出现在大概20s到30s秒之后，后面跟着的峰值是乙烷。
6．4PGC测出乙烷的灵敏度PGC是用来对混合气体作定性分析的而不是作定量分析的。
其目的是验证待测气体里面有无乙烷的存在，据此可以确定泄漏的气体是否管道天然气。
PGC对甲烷、乙烷的敏感度为10-7，因此即便是极微小的乙烷含量的待测气体，PGC也可以检测出乙烷的存在。
PGC对于气体浓度上限是没有限制的，也就是说，可以用100V01．％的未稀释气体进行测量。
6．5便携式燃气专用色谱分析仪PGC6．5．1用PGC进行简单、可靠的测量打开仪器；连接到样品气体；开始测量；得出色谱分离图。
6．5．2PGC的几个突出优点：(1)用色谱分离图来图解测量。
(2)天然气中甲烷的含量从2000ppm到100Vol．％都能测出乙烷的存在。
(3)仪器里面包括了测量室，不再需要其他的附加设备。
(4)不需要昂贵的载气。
(5)电池驱动使得PGC在任何地方都可以使用，也可以在钻孔上直接使用。
PGC符合DVGW的G465—4的要求，市场上还没有其它的测量仪器有上述这么多的优点。
6．6样品气体的采集在采集气样的时候，要特别小心。
因为待测气体的纯净度直接影响着测量结果的准确性。
PGC只能对输入PGC的待测气体进行分析!采集样品气体的容器包括：鼠状采样管普通采样袋采样时注意事项：(1)请检查待测气体的容器是否干净；(2)往容器中注入尽量高浓度的待测气体；(3)把容器密封；(4)尽可能快地分析容器中的待测气体；(5)当直接在钻孔进行气体分析时，就可以不需要这些待测气体的容器。
7结束语城市燃气管网泄漏检测是一项非常重要而艰巨的工作，检漏工作的成败，直接关系到人民生命财产的安全。
埃德尔为中国燃气事业发展推出的德国舒赐公司地下燃气管网泄漏检测设备，能解决各种复杂情况下燃气管网检测中疑难漏点的检测及精确定位问题。
上面介绍的城市燃气管网泄漏检测技术方法，对城市燃气公司是非常实用的，切实真正地能解决泄漏检测中遇到的探测难题。
其中应用气相色谱仪PGC检测乙烷是否存在来区分沼气和天然气或其它管道燃气以及应用MVS300吸真空系统来定位大面积高浓度满量程泄漏点的方法，是当今国外最新检测技术，是国外燃气行业规范中承认的检测方法，在城市燃气管网泄漏检测中已被广泛采用。
