配电系统图详解演示教学

合集下载

供电系统电气图识图 ppt课件

供电系统电气图识图 ppt课件
笨,没有学问无颜见爹娘 ……” • “太阳当空照,花儿对我笑,小鸟说早早早……”
4
精品资料
• 你怎么称呼老师? • 如果老师最后没有总结一节课的重点的难点,你
是否会认为老师的教学方法需要改进? • 你所经历的课堂,是讲座式还是讨论式? • 教师的教鞭 • “不怕太阳晒,也不怕那风雨狂,只怕先生骂我
TN-C系统主要适用于 三相负荷基本平衡的工 业企业建筑,在一般住 宅和其他民用建筑内, 不应采用TN-C系统。
2020/12/12 TN-C接地系统示意图
18
(4)TN-S系统 在TN-S系统中,电源中性点直接接地,中性线与 保护线分别设置,用电设备的金属外壳与保护线PE 相连接。TN电系统也称作三相五线制系统
12
常用接地与接零技术
正常情况下,一些电器设备(如电动机、家用 电器等)的金属外壳是不带电的。但由于绝缘 遭到破坏或老化失效导致外壳带电,这种情况 下,人触及外壳就会触电。接地与接零技术就 是防止这类事故发生的有效保护措施。
2020/12/12
13
低压配电系统的接地型式
表1 低压配电系统型式符号的含义
发电厂
8
380/220用户
电力系统组成
电力系统就是一个由生产、输送和消费电能的多环节 有机配合协调工作的整体系统

输 电网

(35KV以上

输电线路及与其 连接的变电所)
配电网
(10KV及以下 的配电线路和 配电变电所)
一级负荷
用 二级负荷 户
三级负荷
电力网
380/220V用户
2020/12/12
车间变电所 低压用电设备
37
双 回 6-10千伏 路 放 射 式 网 络

建筑电气中的配电箱系统图解读,图文并茂

建筑电气中的配电箱系统图解读,图文并茂

说到配电箱,想必大部分电气设计人员都不陌生了。

配电箱(distribution box)顾名思义就是分配电能的箱体,里面会装有很多断路器,电是从哪里来,到哪里去,一目了然。

它的主要作用是合理的分配电能,方便对电路的开合操作。

有较高的安全防护等级,能直观地显示电路的导通状态。

配电箱具有体积小、安装简便,技术性能特殊、位置固定,配置功能独特、不受场地限制,应用比较普遍,操作稳定可靠,空间利用率高,占地少且具有环保效应的特点。

那么配电箱内具体都有哪些电气元件?配电箱图里面的文章和符号又代表什么意思呢?下面就给大家解读一下吧!希望对初学电气设计的朋友,有所帮助!首先,我们来看一下总图红色框框表示一个配电箱,里面装着电气元件,断路器等。

下面分部分解读:第一部分:此部分是配电箱的进线,表示电源的由来。

第二部分:此部分是配电箱的参数Pe设备容量,Kx需要系数,Pjs计算容量,Ijs计算电流,cosφ功率因数第三部分:此部分是主开关第四部分:此部分是电气火灾探测R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器,用于探测电气线路中的漏电流大小,接于探测模块(如图中的PMC),后再连接至主机。

第五部分:此部分是分开关第六部分:RT18熔断器+DG浪涌保护,并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压,熔断器的作用是对浪涌损坏而发生故障进行保护,避免事故扩大。

第七部分:这部分表示的是回路数,回路1,回路2,回路3等比如:照明分支,用WL1,WL2,WL3表示第八部分:这部分表示配电箱出线回路所用的电线,线径大小,还要敷设方式。

第九部分:这部分表示要接的负载和功率。

配电箱系统图识图解

配电箱系统图识图解

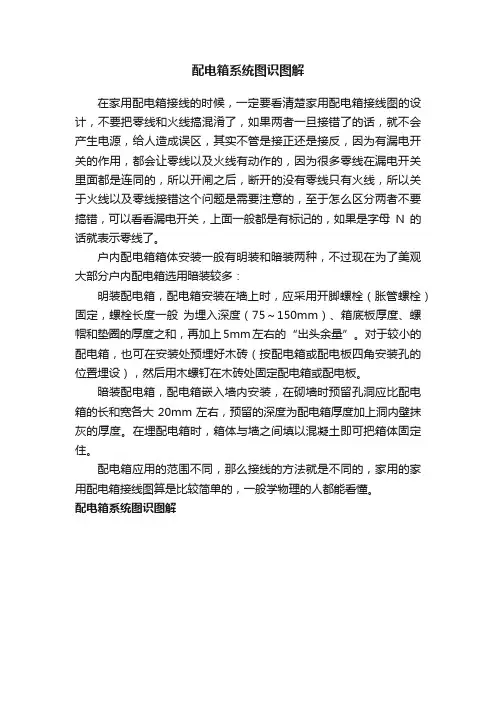

配电箱系统图识图解在家用配电箱接线的时候,一定要看清楚家用配电箱接线图的设计,不要把零线和火线搞混淆了,如果两者一旦接错了的话,就不会产生电源,给人造成误区,其实不管是接正还是接反,因为有漏电开关的作用,都会让零线以及火线有动作的,因为很多零线在漏电开关里面都是连同的,所以开闸之后,断开的没有零线只有火线,所以关于火线以及零线接错这个问题是需要注意的,至于怎么区分两者不要搞错,可以看看漏电开关,上面一般都是有标记的,如果是字母N的话就表示零线了。

户内配电箱箱体安装一般有明装和暗装两种,不过现在为了美观大部分户内配电箱选用暗装较多:明装配电箱,配电箱安装在墙上时,应采用开脚螺栓(胀管螺栓)固定,螺栓长度一般为埋入深度(75~150mm)、箱底板厚度、螺帽和垫圈的厚度之和,再加上5mm左右的“出头余量”。

对于较小的配电箱,也可在安装处预埋好木砖(按配电箱或配电板四角安装孔的位置埋设),然后用木螺钉在木砖处固定配电箱或配电板。

暗装配电箱,配电箱嵌入墙内安装,在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右,预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在埋配电箱时,箱体与墙之间填以混凝土即可把箱体固定住。

配电箱应用的范围不同,那么接线的方法就是不同的,家用的家用配电箱接线图算是比较简单的,一般学物理的人都能看懂。

配电箱系统图识图解正确安装的配电箱不仅仅美观,而且安全配电箱系统图一般分为:一次线图、二次线图。

下面简单介绍:一次线图是主电源控制图,一个总开关加几路分开关构成,标准设计图纸上一般都会标明进出现电缆的大小和每路分开关与总开关之间连线电线大小以及进线电源哪里来、出线到哪里去。

二次线是一般为控制部分,比较一次线图复杂。

框线外左上角,AL1:配电箱代号;框线内左上角第1行:PZ30(R)-30:配电箱型号为PZ30,(R)暗装,30回路;框线内左上角第2-4行:计算功率,计算电流,需用系数,功率因数;C65N-1P **A:施耐德品牌,单相单极,额定电流:**A,微型断路器;DPN Vigi 1P+N **A:施耐德,单相双极(不断零),额定电流:**A,微型漏电断路器;MC116P 1P 10A:海格品牌,单相单极,额定电流:10A,微型断路器(设计笔误,没改一致);框线内右下角N,PE:箱内设零地排。

配电箱系统图.ppt

配电箱系统图.ppt

C65N-C10/1P WL114-BLV(2 2.5)SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线导汇线流排2根102A.5m㎡ 穿15的焊接钢管 墙内暗设 2根导线为:U、N
AL-1-1 C65N-C32/3P
配电箱的配线 电源进线
3 C65N-C25/1P WL111-BLV(3 4)SC15-WC
U Wh
1户
V Wh
WL112-BLV(3 4)SC15-WC 2户
W Wh C65N-C10/1P
U Wh
WL113-BLV(3 4)SC15-WC 3户
WL114-BLV(2 2.5)SC15-WC 走廊灯
PE U V W N
BV(5 6)SC20-WC
L N
电能表的接线示意图
PE wL111
N wL0-WC
V Wh
BV(5×W6L)1S1C12-B0W-LWLV1(C31×24-)BSLCV1(5-W3C4)SC125户-WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝:芯U穿、3导根管V线导径、线2W3W0根L为、的14:Nm焊1、3U㎡接-、PB钢E穿NL管、V15(P的墙E3焊内接暗4)钢设管SC1墙35户内-W暗C设
配电箱系统图的识读
读图示例:单元用户配电箱系统图
AL-1-1
C65N-C25/1P
AL-1-1 C65N-C32/3P
照明配电C6箱5N1-C层321/3号P箱
型号 脱扣器额定电流 单极 25A
型U号相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV(3 4)SC15-WC

配电系统图识图培训培训课件

配电系统图识图培训培训课件
详细描述
电气图形符号是表达电路和设备的一种方式,通过图形符号可以快速地了解电路 和设备的类型、功能等信息。需要掌握图形符号与实物之间的对应关系,才能准 确地识别图纸。
常见问题三
总结词
电气元件的参数与规格型号是选择和使用电气设备的重要依 据。
详细描述
电气元件的参数与规格型号是电气设备的重要信息,通过了 解这些参数和型号,可以准确地选择和使用电气设备。同时 ,还能更好地了解设备的性能和特点,为电路设计和维护提 供重要依据。
THANKS
谢谢您的观看
了解图纸基本 要素
包括图纸标题、比例、 线型、标注等基本信息 ,以及图纸中各类符号 的含义和使用方法。
阅读图纸目录 和说明
通过阅读图纸目录了解 图纸的组成和内容,通 过阅读图纸说明了解图 纸的设计意图和电源信息,分析用电设 备的类型、位置、容量 等信息。
02
配电系统图基本概念
配电系统图的作用与内容
作用
配电系统图是用来描述电源、变压器、配电线路、用电设备之间的连接方式和供 电关系的图形,是电力系统的重要组成部分。
内容
配电系统图包括电源点、变压器、配电箱、开关设备、线路敷设方式、用电设备 等,以及各设备之间的连接关系和电压等级等信息。
配电系统图的绘制与识读
绘制
绘制配电系统图应按照国家电气标准进行绘制,要清晰明了 地表达各设备的连接关系和运行状态。
识读
识读配电系统图需要了解各个设备的名称、型号、规格、电 压等级、电流类型等信息,以及掌握各设备之间的连接关系 和操作方法。同时还需要了解线路的敷设方式、保护装置的 配置等。
03
配电系统图识图实操
配电系统图识图基本步骤
识别电气元件
根据图纸中的符号和标 注识别出各种电气元件 的类型、型号、规格等 信息。

图解高低压配电系统图

图解高低压配电系统图

(1)放射式
配电线故障互不影响,供电可靠性较高,配电设备集中,检修比较方便;但系统灵活性较差,有色金属消耗较多。

一般在下列情况下采用:
容量大、负荷集中或重要的用电设备
需要集中连锁启动、停车的设备
有腐蚀性介质或爆炸危险等环境,不宜将用电及启动设备放在现场者
(2)树干式
配电设备及有色金属消耗较少,系统灵活性好,但干线故障时影响范围大。

一般用于用电设备的布置比较均匀、容量不大又无特殊要求的场合。

(3)变压器干线式
除了具有树干式系统的优点外,接线更简单,能大量减少低压配电设备。

为了提高母干线的供电可靠性,应适当减少接出的分支回路数,一般不超过10个。

频繁启动、容量较大的冲击负荷,以及对电压质量要求严格的用电设备,不宜用此方式供电。

(4)备用柴油发电机组
10KV专用架空线路为主电源,快速自启动型柴油发电机组做备用电源。

用于附近只能提供一个电源,若得到第二个电源需要大量投资时,经技术经济比较,可采用此方式供电,宜注意:
与外网电源间应设机械电气连锁,不得并网运行
避免与外网电源的计费混淆
在接线上要具有一定的'灵活性,以满足在正常停电(或限电)情况下能供给部分重要负荷用电
(5)链式
特点与树干式相似,适用于距配电屏较远而彼此相距又较近的不重要的小容量用电设备。

链接的设备一般不超过5台,总容量不超过10KW。

供电给容量较小用电设备的插座,采用链式配电时,每一条环链回路的数量可适当增加。

配电箱系统识图

配电箱系统识图

BV(5 6)SC20-WC
配电箱的配线 电源进线 PE U V W N
L N
电能表的接线示意图
PE
精品课件
wL111
N wL114
C65N-C10/1P WL114-BLV(2 2.5)SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线精导品汇线课流件排2根102A.5m㎡ 穿15的焊接钢管 墙内暗设 2根导线为:U、N
配电箱系统图的识读
精品课件
引言
❖ 电气施工图纸的识读是本专业学生学习的一项基本技能。 ❖ 电气照明系统图是电气施工图纸的组成之一。 ❖ 电气照明系统图的基本组成单位是配电箱系统图。学会配电
箱系统图,就能看懂电气照明系统图。 ❖ 识读配电箱系统图的三个结合:
1、结合实物看图 2、结合图例看图 3、结合配线看图
32UA Wh
1户
V Wh
BV(5×W6L)1S1C12-B0W-LWVL(1C31×24-)BSLCV1( 5-W3C4)SC125户 -WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝:芯U穿、3导根管V线导径、线2W3W0根L为、的14:Nm焊1、3U㎡接-、P钢BE穿NL管、V15( P的墙E3焊内接暗4) 钢设管SC1墙35户 内-W暗C设
精品课件
配电箱图片
精品课件
读图示例:单元用户配电箱系统图
AL-1-2/3P
照明配电C6箱5N1-C层321/3号P箱
型号 脱扣器额定电流 单极 25A
型号U相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV(3 4)SC15-WC

一文教你学会看配电系统图

一文教你学会看配电系统图

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图,了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多,所以看懂一张配电系统图也挺不容易,需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读(1)电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。

L火线、N零线、G地线(插座内部都有这些符号)。

配电系统图要涉及强电,照明、电器用电和弱电,电视、电话、音响、网络等...。

电路线埋暗线,线材等。

(2)线管暗敷的符号表示ZR:表示阻燃YJV:交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5:3根2.5芯的电缆线4×25+1×16:是线的平方数PVC20:用pvc管敷设,管径20mmTC、CC、WC:暗敷方式表达(敷设形式是在顶面、墙面或者穿电线管)CT-SC80-ACC:SC表示水煤气钢管,CT表示电缆桥架敷设,80是指公称直径既不是外径也不是内径,ACC表示暗敷设在不能进人的吊顶内。

BV:是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C:是说明使用DN20的水煤气管做穿线管,暗敷QAWC:敷设在墙内DAFC:敷设在地面内PACC:敷设在顶板内DGTC:穿电线管敷设QMWE:沿地面敷设例如:ZR-BV3×.WC,或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

(3)电箱断路器开关例如:CBD3LE-40-16A、CBD3LE-C16A,“CBD3LE”为断路器的型号,“C”为C型脱扣曲线,保护电路用,”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析(1)SCB10-200010/0.4D/Yn11干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法)。

配电系统图详解

配电系统图详解

系统分析:
先从后面说起:
1.回路额定功率:指在同一回路中所有负载(用电设 备)的额定功率的总和,这个回路的额定功率设计师通过了 解负载的功率和设计回来得出来的,对预算没有直接联系。 2.线管、线槽的规格以及敷设方式: 常用管线有镀锌 电线管(TC)、聚氯乙烯硬质管(PC)、塑料线槽(PR)、 镀锌线槽(SR);常用敷设方式有吊顶内敷设(SCE)、墙内 暗敷设(WC)、地板内暗敷设(FC)、沿天棚面或顶板面敷 设(CE)、沿墙面敷设(WE)。例:上面系统图的TC20WC/SCE指穿内径为20的镀锌电线管沿墙内暗敷设和吊顶内敷 设。
电缆、电线图例:
BVV 电线
BV 电线
电缆
4.回路编号:回路编号是设计师为了区分每一个 线路赋予每一个线路的名称(代号),它并没有实体性 的东西。很多设计师习惯性用n1,n2,n3……表示,但是 通常一个比较大的工程中都会有2个以上的配电箱,如 果都用n1,n2,n3……表示线路容易被混淆或者在平面图 中分不清线路;一般不同负载的线路有不同的代号表示, 例如照明线路用‘WL’表示,插座线路用‘WX’表示, 电力线路用‘WP’表示,应急照明线路用‘WE/WEL’, 混合型线路一般用‘WL’表示;有时在一个配电系统中 设计师都用‘WL’表示,用阿拉伯数字分级区分,例如: 1WL、1WL1、1WL1-1、1WL1-1-1,这样整个系统的回路 有且只有一个代号了。
5.三相线代号:三相电源由3条相线L1L2L3和1条中 性线N组成。其中中性线N和地线PE不在系统图上表现出 来,如果回路是三相电源则用L1L2L3表示,如果回路是 单相电源,而配电箱是三相电源进来的则该回路用 L1/L2/L3区分开来,若电箱进来的单相电源则不写。三 相线代号在系统图的设计作用是维持三相电源的三相平 衡。 6.分路断路器:通俗地说,断路器就是用于切断电 流的设备;主要用于对电路出现短路电流的保护,当电 路出现短路时立即断开电路。系统图中 表示普通 断路器, 表示漏电短路器。请看下图剖析:

配电箱系统图解析

配电箱系统图解析

配电箱系统图学习简介什么是配电箱?所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号.常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置.常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1)固定面板式开关柜,常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用.(2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器.防护式开关柜主要用作工艺现场的配电装置.(3)抽屉式开关柜.这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元.功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施.抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。

配电箱系统识图ppt课件

配电箱系统识图ppt课件
2
配电箱图片
3
读图示例:单元用户配电箱系统图
AL-1-1 AL-1-1 C65N-C32/3P
照明配电C6箱5N1-C层321/3号P箱
C65N-C25/1P
型号 脱扣器额定电流 单极 25A
型U号相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV(3 4)SC15-WC
32UA Wh
1户
BV(5 6)SC20-WC
V Wh
BV(5×W6L)1S1C12-B0W-LWLV1(C31×24-)BSLCV1(5-W3C4)SC125户-WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝:芯U穿、3导根管V线导径、线2W3W0根L为、的14:Nm焊1、3U㎡接-、PB钢E穿NL管、V15(P的墙E3焊内接暗4)钢设管SC1墙35户内-W暗C设
C65N-C10/1P WL114-BLV(2 2.5)SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线导汇线流排2根102A.5m㎡ 穿15的焊接钢管 墙内暗4设 2根导线为:U、N
配电箱系统图的识读
1
引言
❖ 电气施工图纸的识读是本专业学生学习的一项基本技能。 ❖ 电气照明系统图是电气施工图纸的组成之一。 ❖ 电气照明系统图的基本组成单位是配电箱系统图。学会配电
箱系统图,就能看懂电气照明系统图。 ❖ 识读配电图例看图 3、结合配线看图
配电箱的配线 电源进线 PE U V W N
L N
电能表的接线示意图
PE wL111
N
5
wL114

五分钟教你识读配电箱系统图,看完秒懂!

五分钟教你识读配电箱系统图,看完秒懂!

五分钟教你识读配电箱系统图,看完秒懂!配电箱确实有很多字母,要熟悉这些字母的基本含义,才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料,发现配电箱中的字母实在是太多了,先简单说⼏个需要基本认识的字母:GCK、GCS、MNS是低压抽出式开关柜;GGD、GDH、PGL是低压固定式开关柜;XZW综合配电箱;ZBW箱式变电站;XL、GXL低压配电柜、建筑⼯地箱;这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中,然后构成⼀个低压配电的装置。

其实它的⽤途就是,当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源,⽐如说整体停电或者整体送电,所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图,图中各线路和图元做了标注,我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明,相当于电⽓铭牌。

B4ALE5-1:本配电箱的编号。

其中B4指代地下4层;ALE指代应急照明配电箱;5-1,5指代本系列配电箱的编号,是第五组,1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流,它们的关系式如下:②是配电箱进线,从图中可以看出本配电箱是双路进线,⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A,是本配电箱的进线断路器,从型号上看是施耐德T160系列的微型断路器,3P表⽰三极,额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时,通过双电源切换开关,⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线,⼀根RVVP-4*1.0的电缆,穿20的管⼦,具体接线可以参考下图:⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排,⼩⼀点的则未必。

⑧出线回路,可以看到本配电箱出线都是单相的,L2指B相回路。

⑨熔断器,熔断器是⽤于避雷器的保护。

第5章 供配电系统的接线、结构及安装图PPT课件

第5章 供配电系统的接线、结构及安装图PPT课件
一、概述 变配电所的接线图(电路图),按其功能可分两种
表示变配电所的电能输送和分配路线的接线图,称为主接线图 (主结线图),或称主电路图或一次电路图。
表示用来控制、 指示、测量和保护主接线(主电路)及其设备运 行的接线图,称为二次接线图 (二次结线图),或称二次回路图( 二次电路图)。
第一节 变配电所的主接线方案
某些拥有重要负荷的工业和民用建筑,往往还安装有柴油发电机组作 应急电源,以便在正常供电的公共电网停电时于动或自动投入,供电给不 容停电的重要负荷。 图5-15为接有柴油发电机组的变电所主接线图,其 中图5-15a为单台主变压器变电所在公共电网停电时手动切换、投入柴油 机组的主接线图,图5-15b为双台主变压器变电所接有自起动柴油机组的 主接线图。
第一节 变配电所的主接线方案
高压侧设备较齐全的一些小型变电所常见的主接线方案
(一)只有一台主变压器的小型变电所主接线图
只有一台主变压器的小型变电所,其高压侧一般采用元母线的接线。 根 据高压侧采用的开关不同,可有以下三种典型的主接线方案。
1.高压侧采用隔离开关—熔断器或跌开式熔断器的变电所主接线图
因受隔离开关和跌开式熔 断器切断空载变压器容量的限 制, 一般只用于500kVA及以 下容量的变电所。这种变电所 相当简单经济,但供电可靠性 不高,且隔离开关和跌开式熔 断器不能带负荷操作,只适于 对不重要的三级负荷供电。
第一节 变配电所的主接线方案
2.高压侧采用负荷开关—熔断器或负荷型跌开式熔断器的变电所主接线 图
第一节 变配电所的主接线方案
二、高压配电所的主接线图 图5⁃1是前面图1⁃1所示企业供配电系统中高压配电所及其
附设2号车间变电所的主接线图。 (一)电源进线
第一节 变配电所的主接线方案
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

5.三相线代号:三相电源由3条相线L1L2L3和1条中 性线N组成。其中中性线N和地线PE不在系统图上表现出 来,如果回路是三相电源则用L1L2L3表示,如果回路是 单相电源,而配电箱是三相电源进来的则该回路用 L1/L2/L3区分开来,若电箱进来的单相电源则不写。三 相线代号在系统图的设计作用是维持三相电源的三相平 衡。
6.分路断路器:通俗地说,断路器就是用于切断电
流的设备;主要用于对电路出现短路电流的保护,当电
路出现短路时立即断开电路。系统图中
表示普通断路器,
表示漏电短路器。请看
下图剖析:
断路器设计通则:照明回路一般用额度电流16A或10A的 断路器,即使回路的额度电流只有2A,因为低于10A的 断路器越小越贵;凡回路的负载是空调或者是其他的电 机都使用D型电路器;凡插座回路都用漏电断路器。63A 以下的断路器人工成本为5-25;超过63A的断路器一般 使用塑壳断路器,人工成本50元以内。
电缆、电线图例:
BVV 电线
BV 电线
电缆
4.回路编号:回路编号是设计师为了区分每一个 线路赋予每一个线路的名称(代号),它并没有实体 性的东西。很多设计师习惯性用n1,n2,n3……表示, 但是通常一个比较大的工程中都会有2个以上的配电箱, 如果都用n1,n2,n3……表示线路容易被混淆或者在平 面图中分不清线路;一般不同负载的线路有不同的代 号表示,例如照明线路用‘WL’表示,插座线路用 ‘WX’表示,电力线路用‘WP’表示,应急照明线路 用‘WE/WEL’,混合型线路一般用‘WL’表示;有时 在一个配电系统中设计师都用‘WL’表示,用阿拉伯数 字分级区分,例如:1WL、1WL1、1WL1-1、1WL1-1-1, 这样整个系统的回路有且只有一个代号了。
实体图片:
镀锌电线管
镀锌电线槽
暗敷设在墙面
吊顶内敷设
暗敷设在地面
聚氯乙烯硬质管
顶板内敷设
3.电线电缆规格、型号:常用的电线电缆有ZR-BV、
ZR-BVV、NH-VV、NH-YJV。ZR-BV是指阻燃型铜芯聚氯 乙烯绝缘线,ZR-BVV是指阻燃型铜芯聚氯乙烯绝缘聚 氯乙烯护套线,NH-VV是指耐火型铜芯聚氯乙烯绝燃聚 氯乙烯护套电力电缆,电压等级1~6KV;YJV是指铜芯 交联聚氯乙烯绝燃聚氯乙烯护套电力电缆,电压等级 6~500KV。例:上面系统图中ZR-BVV,3X2.5中的3表示 导线根数,2.5表示一根导线的截面积,我们就读成: 3根截面积为2.5mm²的阻燃型铜芯聚氯乙烯绝燃聚氯乙 烯护套线。电线电缆常用标称截面mm²规格: 1,1.5,2.5,4,6,10,16,25,35,50,70,95,120,150, 185……10mm²以下人工成本0.3-0.6元,10-150mm²人 工成本1.5-25不等。
断路器额度电流规格: 1A,2A,4A,6A,10A,16A,20A,25A,32A,40A,50A,63A,80A, 100A,125A,160A,200A,225A,250A,315A,350A,400A……
培训目的:
1.系统图识图; 2.提升电气工程初步设计能力; 3.了解电气工程基本架构原件,准确造价;
注意:本次培训没有具体成本报价,未来将成本报价编 制在服务器上,如需报价的同事可以参考服务器上的报 价
此课件下载可自行编辑修改,仅供参考! 感谢您的支持,我们努力做得更好!谢谢
配电系统图详解
系统分析:
先从后面说起:
1.回路额定功率:指在同一回路中所有负载(用电设备) 的额定功率的总和,这个回路的额定功率设计师通过了解 负载的功率和设计回来得出来的,对预算没有直接联系。
2.线管、线槽的规格以及敷设方式: 常用管线有镀锌 电线管(TC)、聚氯乙烯硬质管(PC)、塑料线槽(PR)、 镀锌线槽(SR);常用敷设方式有吊顶内敷设(SCE)、墙 内暗敷设(WC)。不同的敷设方式影响 工程量和人工,例如墙内暗敷设(WC)需开槽,开槽需要 开槽费。例:上面系统图的TC20-WC/SCE指穿内径为20的镀 锌电线管沿墙内暗敷设和吊顶内敷设。
