solidworks方程式草图
SolidWorks简单草图绘制
标注尺寸
使用智能尺寸工具对 草图元素进行标注， 确保尺寸准确无误。
修改草图
根据需要使用编辑工 具对草图元素进行修 改，如修剪、镜像等。
完成草图
保存草图文件并退出 草图界面，完成草图 绘制。
02
基础图形绘制
直线绘制
总结词
SolidWorks中直线是最基本的图形元素，用于构建和定义草 图。
详细描述
在SolidWorks中，您可以使用“直线”工具在草图平面上绘 制直线。您可以选择绘制水平线、垂直线或任意角度的线。 在绘制过程中，您还可以选择线的长度、角度和位置。
SolidWorks简单草图绘制
目录
• SolidWorks草图基础 • 基础图形绘制 • 草图编辑 • 草图应用实例 • 草图绘制技巧
01
SolidWorks草图基础
草图界面介绍
菜单栏包含所有草 图绘制命令，可以 通过下拉菜单选择 需要的命令。
绘图区域是草图绘 制的画布，可以在 此进行绘制和编辑。
在绘制过程中，可能会遇到草图绘制失败的情况。解决方 法是检查草图的约束条件是否满足，如尺寸、几何关系等。
草图绘制的进阶技巧
高级约束
掌握并灵活运用高级约束，如对称、平行、垂直等，可以更加精 确地控制草图的形状和位置。
动态视图
利用动态视图功能，可以更加直观地观察和调整草图的形状和位置， 提高绘图的准确性。
直线工具
用于绘制直线段，可以通过选 择起点和终点来绘制。
矩形工具
用于绘制矩形，可以通过选择 四个顶点来绘制。
智能尺寸工具
用于对草图元素进行标注尺寸， 可以自动识别并标注长度、角 度等参数。
草图绘制流程
新建草图
在SolidWorks中新 建一个草图文件，进 入草图绘制界面。
SolidWorks-参数化草图
(BOM表)模板格式的定义，保存在注册表中。
1. 下拉菜单【工具】/【选项】命令或【标准】工具栏中【选项】按 钮
2.
【系统选项】中单击【常规】，选中下列选项： – 选中【标注尺寸时输入尺寸值】复选框 – 选中【采用上色面高亮显示】复选框 – 选中【在资源管理器上显示缩略图】复选框 – 选中【为尺寸使用系统分隔符】复选框 – 选中【激活确认角落】复选框 – 选中【自动显示PropertyManager】复选框
18
草图绘制
FeatureManager设计树中草图前面符号的含义:
– – – – (+)：过定义，草图为红色，该草图实体与其它草图、几 何关系或尺寸冲突 (–)：欠定义，草图为蓝色，草图实体可任意移动或改变 大小 (?)：草图为粉红色，无法解出的草图 ，位置不能决定 无前缀:草图为黑色，完全定义，不能移动
– – – – – – 确认角 三重轴 鼠标指针 交互提示参数输入 快捷菜单 快捷键（“Binder 1”中P10表1-1）
•
4
SolidWorks 简介
鼠标键功能
与Windows基本相同
• 左键
– 单击——选择实体或取消选择实体 – Ctrl+单击——选择多个实体 – 双击——激活实体常用属性，以便修改
实例：完成下图所示模型
13
草图绘制
参数化草图绘制是创建各种零件特征的基础，它主要
包括基本实体的绘制、尺寸标注和建立几何关系等3个操 作过程。基本实体包括直线、矩形、圆、圆弧、样条曲线、 文字等。 草图绘制工具包括以下4类：
– 草图实体绘制工具：直线、矩形、圆、椭圆、样条曲线、文字等 – 草图编辑工具：圆角、倒角、等距实体、裁减、镜向、阵列等
SolidWorks建模步骤
Solidworks草图绘制高级应用
目录
• 草图绘制基础 • 草图绘制技巧 • 草图绘制进阶 • 草图绘制实例 • 草图绘制高级应用
01
草图绘制基础
草图元素介绍
圆
在草图中绘制圆，可以选择圆 心和半径，也可以选择通过三 点或与现有直线相切。
中心线
在草图中绘制中心线，可以选 择起点和终点，也可以选择通 过两点或与现有直线平行。
草图结构。
03
剖面属性
用户可以通过修改剖面线的属性来改变剖面的样式，例如剖面线的颜色、
线型和宽度等。此外，用户还可以通过添加标签和注释来进一步说明剖
面的含义和用途。
草图动态尺寸
动态尺寸
在草图绘制中，动态尺寸是一种非常有用的功能，它可以根据草图中的几何关系自动调整尺寸的大小。通过设置动态 尺寸，用户可以快速创建符合特定要求的草图形状。
尺寸关系
用户可以通过设置尺寸关系来控制动态尺寸的变化。例如，用户可以设置两个尺寸之间的比例关系，或者设置一个尺 寸的最大值或最小值。
尺寸驱动
当用户修改草图中的几何形状时，动态尺寸会自动更新以反映新的几何关系。这使得用户可以更加高效 地创建符合要求的草图形状，而无需手动调整每个尺寸。
草图参数化设计
参数化设计
参数化设计的优势在于它可以大大提 高草图绘制的效率和灵活性。通过修 改参数的值，用户可以快速地更新整 个草图的形状，而无需手动调整每个 几何元素。此外，参数化设计还可以 方便地进行草图的复制、修改和定制 ，以满足不同的设计需求。
04
草图绘制实例
实例一：绘制复杂二维图形
总结词
掌握复杂二维图形的绘制技巧
02
草图绘制技巧
草图捕捉与对齐
SolidWorks方程式的使用

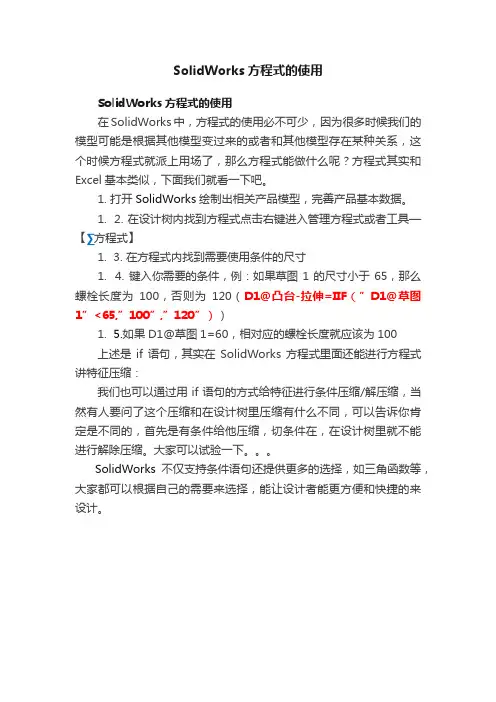

SolidWorks方程式的使用
SolidWorks方程式的使用
在SolidWorks中，方程式的使用必不可少，因为很多时候我们的模型可能是根据其他模型变过来的或者和其他模型存在某种关系，这个时候方程式就派上用场了，那么方程式能做什么呢？方程式其实和Excel基本类似，下面我们就看一下吧。
1. 打开SolidWorks绘制出相关产品模型，完善产品基本数据。
1. 2. 在设计树内找到方程式点击右键进入管理方程式或者工具—【∑方程式】
1. 3. 在方程式内找到需要使用条件的尺寸
1. 4. 键入你需要的条件，例：如果草图1的尺寸小于65，那么螺栓长度为100，否则为120（D1@凸台-拉伸=IIF（”D1@草图1”<65,”100”,”120”））
1. 5.如果D1@草图1=60，相对应的螺栓长度就应该为100
上述是if语句，其实在SolidWorks 方程式里面还能进行方程式讲特征压缩：
我们也可以通过用if语句的方式给特征进行条件压缩/解压缩，当然有人要问了这个压缩和在设计树里压缩有什么不同，可以告诉你肯定是不同的，首先是有条件给他压缩，切条件在，在设计树里就不能进行解除压缩。
大家可以试验一下。
SolidWorks不仅支持条件语句还提供更多的选择，如三角函数等，大家都可以根据自己的需要来选择，能让设计者能更方便和快捷的来设计。
Solidworks课件 第二章 草图绘制
3 延伸、裁剪实体
草图延伸是指将草图实体延伸到另一个草图实体，经常 用来增加草图实体（直线、中心线或圆弧）的长度。 1)单击草图延伸按钮 ，或选择［工具］|［草图工具］ |［延伸］命令。这时鼠标指针变为 形状。 2)将鼠标指针移动到要延伸的草图实体上（如直线、圆 弧等），此时所选实体显示为红色，绿色的线条指示实 体将延伸的方向。 3))如果要向相反的方向延伸实体，则将鼠标指针移到 直线 或圆弧的另一半上，并观察新的预览。 4)单击该草图实体接收预览指示的延伸效果，此时草图 实体延伸到与下一个可用的草图实体相交。
第二章 绘制与编辑草图
一实例看设计过程 A生成基体特征 1)、绘制第一张二维草图 2)、拉伸基体特征 3)、添加切除特征 4)、抽壳零件 5)、为零件添加圆角 6)、显示剖面视图 B 零件工程图的生成 1)、打开工程图模板 2)、建立零件工程图 3)、添加尺寸到工程图 4)、插入模型视图 说明设计中草图是创那家零件模型的基础。是使用 SW进行零件造型过程中必须要掌握的基本功。
度量单位
在SolidWorks 中可以使用多种度量单位，包括埃、毫微 米（纳米）、微米、毫米、厘米、米、英寸、英尺。 设置文件的度量单位，可如下操作： 1、选择［工具］|［选项］命令，打开［系统选项］对 话框。 2、单击［文件属性］标签，打开［系统选项］选项卡。 3、选择［单位］项目。在［单位系统］栏中的单选按 钮组中选择一个单位系统。 4、单击［确定］按钮。
2.6实例操作
1绘制垫圈 草图
2轮盘
3绘制端盖草图
3绘制连接件草图
角铁草图
2.5添加几何关系
几何关系是一种特殊的约束关系，一般与尺寸标注 工具配合使用来完成草图的绘制。为节省草图绘制时间， 提高工作效率和绘制精度，在草图绘制时可以增加一些 平行垂直等关系来帮助图形的几何定位。 几何关系主要有： 水平或竖直--------------一条或多条直线操作 共线--------------两条或多条直线操作 全等--------------两条或多条直线操作 垂直--------------两条直线 相切--------------圆弧及直线 同心--------------两段或多段圆弧 交叉点--------------两条直线和一个点 重合--------------一个点和一条曲线 相等--------------两条或多条直线圆弧操作 对称--------------一个中心线和两个相同实体 固定--------------任何图元
SolidWorks简单草图绘制
3.2.1 直线
“直线”命令用于绘制直线段，也可以用来绘制圆弧。单击一点作为线段 的起点，移动鼠标至另一位置单击，作为线段的终点，即在起点和终点 之间生成一条线段。
第2页/共27页
3.2.2 矩形
“矩形”命令用于绘制矩形和平行四边形。生成矩形有多种方式，如以矩 形的三个顶点来确定一个矩形，或者以矩形的一条边和两个顶点来确定 矩 形 等 ， 在 S o l i d Wo r k s 里 ， 通 过 选 择 “ 矩 形 类 型 ” ， 从 而 以 不 同 的 方 式 绘制矩形。
单击【草图】标签下【剪裁实体】按钮（或者单击菜单栏下【工具】/ 【草图工具】/【剪裁】命令），弹出“剪裁”属性管理器，如图3-54 所示，根据剪裁的草图实体选择合适的剪裁方式。
第12页/共27页
3.2.12 延伸实体
“延伸实体”命令用于延伸一个草图实体至与另一个草图实体，并与之相 交，从而可以延伸草图实体（直线、中心线或者圆弧）的长度，封闭开 环草图。
（1）新建一个SolidWorks 零件文件。单击“特征设计树”里“前视基准 面”条目，弹出快捷命令菜单，单击【草图绘制】按钮，开始在“前视 基准面”绘制草图，工具栏里弹出【草图】标签，并处于激活状态。
（2）单击【草图】标签下【椭圆】按钮（或者单击菜单栏下【工具】/ 【草图绘制实体】/【椭圆】命令），移动鼠标至绘图区域，指针形状 变为。
在 S o l i d Wo r k s 里 ， 可 以 对 已 经 添 加 的 几 何 关 系 进 行 显 示 、 隐 藏 和 删 除 等 操 作。
第23页/共27页
3.4 草图状态讨论
在 S o l i d Wo r k s 里 ， 草 图 有 三 种 状 态 ： 欠 定 义 、 完 全 定 义 和 过 定义。从自由度的角度来分析，三种状态的自由度数分别 为大于0、等于0、小于0。通俗的理解为：在草图平面上， 添加了尺寸和几何关系约束后，如图草图实体相对某一个 固定的点（如原点）可以平移或者旋转，或者草图实体自 身大小可以改变，那么该草图实体为欠定义状态；如果恰 好不能平移和旋转，草图实体自身大小不可以改变，那么 该草图实体为完全定义状态；对于一个完全定义状态的草 图实体再添加尺寸或者几何关系约束，将有可能使尺寸之 间互相冲突，那么该草图实体为过定义状态。
2第二讲solidworks的草图绘制命令(一)
等距实体
等距实体命令是按指定的距离等距一个或者多个 草图实体、所选模型边线、或模型面。例如样条曲 线或圆弧、模型边线组、环等等之类的草图实体。 选择【工具】|【草图绘制工具】|【等距实体】菜单 命令，或者单击【草图】工具栏上的 （等距实体） 按钮，系统出现【等距实体】属性管理器。
转换实体引用
具栏上 （抛物线）按钮，或选 择【工具】|【草图绘制实体】|【抛物线】菜单命令， 即可绘制抛物线。
绘制草图文字
单击【草图】工具栏上 （文字）按钮，或选 择【工具】|【草图绘制实体】|【文字】菜单命 令，系统出现如图2-48所示的【草图文字】属性 管理器，即可绘制草图文字。
线性阵列草图实体
线性草图阵列就是将草图实体沿一个或者两个轴 复制生成多个排列图形。选择【工具】|【草图工具】 |【线性阵列】菜单命令，或者单击【草图】工具栏 上的 （线性草图阵列）按钮，系统弹出【线性阵列】 属性管理器。
圆周阵列草图实体
圆周草图阵列就是将草图实体沿一个指定大小的 圆弧进行环状阵列。选择【工具】|【草图绘制工具】 |【圆周阵列】菜单命令，或者单击【草图】工具栏 上的 （圆周草图阵列）按钮，系统出现【圆周阵列】 属性管理器。
绘制中心线
单击【草图】工具栏上拉伸（中心线）按钮，或 选择【工具】|【草图绘制实体】|【中心线】菜单 命令，即打开【插入线条】属性管理器 。
绘制圆
单击【草图】工具栏上拉伸（圆）按钮，或选 择【工具】|【草图绘制实体】|【圆】菜单命令， 即打开【圆】属性管理器 。
绘制圆弧
单击【草图】工具栏上 （圆心/起/终点画弧）按 钮或 （切线弧）按钮或 （3点圆弧）按钮，也可以 选择【工具】|【草图绘制实体】|【圆心/起/终点画 弧】或【切线弧】或【3点圆弧】菜单命令，即打 开【圆弧】属性管理器绘制圆弧。
SolidWorks讲义参数化草图绘制
2.3 草图绘制工具（续）
②绘制【倒角】 a. 角度距离
SolidWorks讲义参数化草图绘制
2.3 草图绘制工具（续）
b. 不等距离
c. 等距离
SolidWorks讲义参数化草图绘制
2.3 草图绘制工具（续）
2.3.3 SolidWorks镜向的概念 1. 镜向已有草图图形
SolidWorks讲义参数化草图绘制
2.2 草图绘制实体（续）
动添加“垂直”几何关系；推理线B采用蓝 色，它仅仅提供了一个与另一个端点的参 考，如果所绘线段终止于这个端点，就不 会添加“垂直”的几何关系。
SolidWorks讲义参数化草图绘制
2.2 草图绘制实体（续）
SolidWorks讲义参数化草图绘制
2.2 草图绘制实体（续）
2.2.2 SolidWorks草图推理线的概念 推理线在绘制草图出现，显示指针和
现有草图实体（或模型几何体）之间的几 何关系。推理线可以包括现有的线矢量、 平行、垂直、相切和同心。这些推理线会 捕捉到确切的几何关系，而其他的推理线 则只是简单地作为草图绘制过程中的指引 线或参考线来使用。SolidWorks采用不同 的颜色来区分推理线的这两种状态，如图 所示。推理线A采用了黄色，如果此时所 绘线段捕捉到这两条推理线，则系统会自
SolidWorks讲义参数化草图绘制
2.2 草图绘制实体（续）
2.2.1实例：绘制直线 1.要求：
利用直线工具可以在草图中绘制直 线，绘制 过程中，可以通过查看绘图过 程中光标的不同形状来绘制水平线或竖 直线。 2.操作步骤：
SolidWorks讲义参数化草图绘制
2.2 草图绘制实体（续）
solidworks 方程式草图复习课程
SolidWorks中“方程式驱动的曲线”工具的应用潘思达SolidWords自从2007版开始，草图绘制工具中添加了“方程式驱动的曲线”工具，用户可通过定义”笛卡尔坐标系”(暂时还不支持其他坐标系) 下的方程式来生成你所需要的连续曲线。
这种方法可以帮助用户设计生成所需要的精确的数学曲线图形，目前可以定义“显式的”和“参数的”两种方程式。
本文将分别依次介绍这两种方程式的定义方法，以及绘制一些特殊曲线时的注意事项。
“显式方程”在定义了起点和终点处的 X 值以后，Y 值会随着 X 值的范围而自动得出；而“参数方程”则需要定义曲线起点和终点处对应的参数(T)值范围，X 值表达式中含有变量 T，同时为Y值定义另一个含有T值的表达式，这两个方程式都会在T的定义域范围内求解，从而生成需要的曲线。
下面介绍一下笛卡尔坐标系下常用的一些曲线的定义方法，通过图片可以看出所绘制曲线的关键位置的数值。
对于有些在其他坐标系下定义的曲线方程，例如极坐标系方程,大家可以使用基本的数学方法先将该坐标系下的曲线方程转化到笛卡尔坐标系以后就可以重新定义该曲线了。
关于“方程式曲线”对话框其他的选项功能大家可以参照SolidWords帮助文件详细了解使用方法。
（一）显式方程类型：正弦函数函数解析式：1正弦曲线是一条波浪线，k、ω和φ是常数（k、ω、φ∈R，ω≠0）2A——振幅、(ωx+φ)——相位、φ——初相3k——偏距、反应图像沿Y轴整体的偏移量4ω目标：模拟交流电的瞬时电压值得正玄曲线图像,周期，φ=，A=2操作：新建零件文件→工具→选择绘图基准面→方程式驱动的曲线，键入如下方程。
方程式：X1=- ，X2=函数图像：如图 1-1 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-1类型：一次函数函数解析式：Yx=1一次函数是一条直线 , y值与对应x值成正比例变化，比值为k 2k、b是常数,x∈R目标：模拟速度—位置曲线,k=4,b=0操作：新建零件文件→选择基准面→驱动的曲线，键入如下方程方程式: Yx=4*x+0函数图像：如图 1-2 所示，使用尺寸标注工具得出图像关键点对应的数值图 1-2类型：二次函数函数解析式：Yx=1平面内,到一个定点F和不过F的一条定直线L距离相等的点的轨迹(或集合)称之为抛物线。
SOLIDWORKS装配体中使用方程式进行参数化设计
SW 里的装配体中使用方程式进行参数化设计在单个零件里使用方程式的方法:例如如下的一个长方体。
冏矚・田am 毀认5示状恚垃!1鱼鼬史曲 -空怡瞬 注境在零件树的注解右击鼠标。
勾选显示特征尺寸在隐藏/显示项目中，钩选查看尺寸名称项。
1、 上連耳 厚音睜门叶菇mhJLIE -『Ml 片務箜曲■祐0&遗儿血 曲----------------3尸“戒也可以在视图菜单中选择显示尺寸名称0 規囹、询措入咼工畀曰 Sinul^tian Toorbgx Phot^View 560 妾匚旳稱E添加方程式。
菜单下拉“工具”二》“方程式”，打开方程式对话框。
S 一oil 一一Ctrl +R昱示(D)*悸險【林〕光源与柜机(口 >基准邮 活曲」垢面⑴BmafX)』蔦点(I) 呈标至(0 草图⑸ 网梧⑹^(N)步蹈点血这样只要我们点中零件。
零件就会显示出尺寸及其名称了闵 ■一a -m «-・n ^B ・・！r ^!-!----J J方程式 垒本吏量、及尺寸然后在对应的列里，点选零件显示的尺寸名称即可在方程式对话框中。
点击“按序排列视图”名称D2£罩多-"—便的画］数值/方程式无论是草图尺寸还是特征。
都可以互相进行方程式。
2、 下面在装配体中进行方程式的添加。
新建立2个零件。
曹f仔—0]佻 --------------- ■ I Wvi W]] 5i*nJBtifln |・张• B 4"用式.牛注用尺岂E T 民协P 霄西碎眉吟snIfiAH 1亠「•" T ~-~一Hmm-D?a<ril三琲mJ然后新建装配体。
把这2个零件装配起来。
在注解里勾上显示特征尺寸视图菜单里把尺寸名称显示这样只要双击装配体中的零件，就会显示出尺寸及名称。
方便我们添加方程式。
开始在装配体中添加方程式。
比如我们要零件3的宽度二零件4的长度的一半。
方程式如下:JOO£回M 才坤冏吟承椁-Krta/加m5酝_ >奸>名称处点选零件3的D1尺寸。
SolidWorks3D—草图和方程式驱动曲线的练习
SolidWorks3D—草图和方程式驱动曲线的练习
'
此图用SolidWorks2019版建模，用KeyShot 9.0 渲染（上面两
张图）。
SW原文件在今日文件夹里。
建模过程
1.在【前视基准面】上画一个内切圆三角形。
（多边形）
2.【曲面拉伸】两侧对称：30 。
3.进入【3D草图】在各条边线的中点上画一个：点。
4.【通过参考的的曲线】依次点选上一步画的草图点，闭环曲线打勾。
5.【删除/保留实体】删除蓝色面。
6.【扫描】圆形轮廓，直径：10 。
（圆形轮廓，2016版才开始有这个功能）
7.添加外观。
也可以用方程式画一个类似的图形
8.进入【3D草图】——在样条曲线的下拉菜单里选择【方程式驱动的曲线】。
8-1.输入方程式：
Xt=sin(t)+2*sin(2*t) Yt=cos(t)-2*cos(2*t) Zt=sin(3*t)
t1=0 ; t2=1.995*pi
9.【扫描】圆形轮廓，直径：1 。
10.可以把图形整体调大一些，修改方程如下：
11.轮廓直径改为：10 。
12.完成。
13.用KeyShot简单渲染一下：
'。
