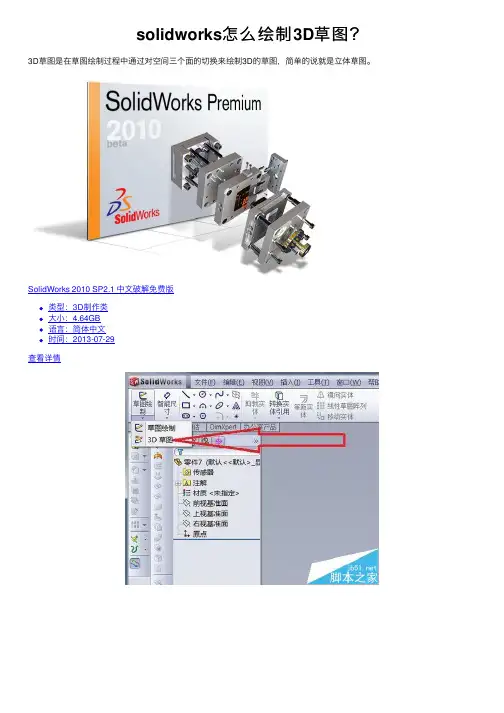

solidworks怎么绘制3D草图？
solidworks怎么绘制3D草图？3D草图是在草图绘制过程中通过对空间三个⾯的切换来绘制3D的草图，简单的说就是⽴体草图。
SolidWorks 2010 SP2.1 中⽂破解免费版
类型：3D制作类
⼤⼩：4.64GB
语⾔：简体中⽂
时间：2013-07-29
查看详情
1、⾸先当然是打开solidworks软件
2、找到3D草图，如图所⽰
3、绘制界⾯，可以看到如图所⽰的坐标系
4、⾸先⼩编在⼀个平⾯上绘制了⼀个三⾓形
5、接下来通过按Tab键来切换空间三个⾯，可以看到⼩编通过不断的切换最后绘制了⼀个三棱柱
6、绘制完成后，需要再找到3D草图，点击后才能退出，直接点击退出草图是⽆法退出3D草图的
7、退出后的效果，3D草图是⼀个很⽅便的命令，不过在绘制3D草图时，某些绘制草图的命令是⽆法使⽤的，⽐如等距实体等。
solidworks三维建模
3.2 草图的绘制草图是由直线、圆弧等基本几何元素构成的封闭或不封闭的几何实体。
草图分为二维草图和三维草图。
二维草图绘制在平面上，该平面可以是基准面也可以是模型上的任意平面。
三维草图存在于三维空间，且不和特定的草图基准面相关。
草图是与特征紧密相关的，它用于构成特征的“截面轮廓”或“路径”。
离开了特征，孤立的草图毫无意义。
大部分Solidworks 的特征都是由二维草图开始的。
所以能够熟练地使用草图绘制工具草图非常重要。
（转自《Solidworks 机械设计实用教程》P15）绘制草图主要包括四大过程：第一是用草图绘制实体工具，比如直线、圆、样条曲线、矩形等工具来绘制草图；第二是用草图编辑工具，比如剪裁实体、延伸实体、等距实体、镜像实体等工具来修改草图；第三是添加几何关系；第四是标注尺寸。
图3-1绘制草图的四大过程下面通过绘制一个类似于回旋飞镖形状的草图来演示绘制草图的这四大过程。
图3-2绘制草图实体通过草图绘制实体工具中的【圆】和【直线】来绘制草图实体。
一般通过绘制草图实体的工具只能粗略的画出草图。
图3-3添加几何关系给两条直线分别和两个圆添加【相切】的几何关系。
几何关系可以很容易的控制图形相互间的关系，同时也能表达设计者的设计意图。
Tips ：本章节【】中的内容就是Solidworks 中的工具，【】后面的★数量多少代表该工具的使用频率。
仅此而已。
绘制草图绘制草图实体编辑草图实体标注尺寸添加几何关系图3-4编辑草图实体通过【镜向实体】工具来编辑草图。
编辑草图的工具主要是为了更快捷、更方便地绘制草图。
图3-5编辑草图实体通过【剪裁实体】工具来编辑草图。
（为了避免由于草图的几何关系过多影响观看，隐藏几何关系的显示。
）图3-6标注尺寸Solidworks中的尺寸可以驱动图形，这是与非参数化CAD软件AutoCAD明显的不同之处。
3.1.1 绘制草图实体这里我们讲的是二维草图的绘制。
要绘制草图，首先就得在某个平面上来绘制。
SolidWorks简单草图绘制
标注尺寸
使用智能尺寸工具对 草图元素进行标注， 确保尺寸准确无误。
修改草图
根据需要使用编辑工 具对草图元素进行修 改，如修剪、镜像等。
完成草图
保存草图文件并退出 草图界面，完成草图 绘制。
02
基础图形绘制
直线绘制
总结词
SolidWorks中直线是最基本的图形元素，用于构建和定义草 图。
详细描述
在SolidWorks中，您可以使用“直线”工具在草图平面上绘 制直线。您可以选择绘制水平线、垂直线或任意角度的线。 在绘制过程中，您还可以选择线的长度、角度和位置。
SolidWorks简单草图绘制
目录
• SolidWorks草图基础 • 基础图形绘制 • 草图编辑 • 草图应用实例 • 草图绘制技巧
01
SolidWorks草图基础
草图界面介绍
菜单栏包含所有草 图绘制命令，可以 通过下拉菜单选择 需要的命令。
绘图区域是草图绘 制的画布，可以在 此进行绘制和编辑。
在绘制过程中，可能会遇到草图绘制失败的情况。解决方 法是检查草图的约束条件是否满足，如尺寸、几何关系等。
草图绘制的进阶技巧
高级约束
掌握并灵活运用高级约束，如对称、平行、垂直等，可以更加精 确地控制草图的形状和位置。
动态视图
利用动态视图功能，可以更加直观地观察和调整草图的形状和位置， 提高绘图的准确性。
直线工具
用于绘制直线段，可以通过选 择起点和终点来绘制。
矩形工具
用于绘制矩形，可以通过选择 四个顶点来绘制。
智能尺寸工具
用于对草图元素进行标注尺寸， 可以自动识别并标注长度、角 度等参数。
草图绘制流程
新建草图
在SolidWorks中新 建一个草图文件，进 入草图绘制界面。
SolidWorks中的草图与外形特征设计技巧
SolidWorks中的草图与外形特征设计技巧SolidWorks是一款用于三维建模和CAD设计的先进软件。
它在工程设计领域得到了广泛的应用，其中草图和外形特征设计是SolidWorks中最基础和关键的技巧之一。
本文将介绍一些SolidWorks草图和外形特征设计的技巧，帮助读者更好地掌握这些功能。
一、SolidWorks草图设计技巧1. 使用草图工具：SolidWorks提供了各种各样的草图工具，包括线段、圆、弧、多边形等。
在进行草图设计时，可以灵活运用这些工具进行绘制。
2. 使用约束关系：在进行草图设计时，约束关系是非常重要的。
通过给草图中的元素添加约束关系，可以使整个草图更加稳定和准确。
SolidWorks提供了各种不同的约束关系，如水平、垂直、对称、距离、角度等，可以根据具体需求选择合适的约束关系。
3. 使用草图图形是最基本和简单的设计元素，但也可以通过斜线、曲线和圆弧等方式来创建更复杂的形状。
这些额外的图形工具使设计师能够在设计过程中更灵活地创建所需的几何形状。
4. 使用草图工具的参数：SolidWorks允许用户设置草图元素的参数，如长度、半径、角度等。
通过这些参数，可以精确控制草图中元素的大小和形状，从而满足设计要求。
二、SolidWorks外形特征设计技巧1. 利用草图来创建外形特征：在SolidWorks中，草图可以被用来创建各种外形特征，如挤压、旋转、倒角、镜像等。
通过在草图上创建适当的几何形状，并应用相应的操作，可以快速而准确地实现所需的外形特征。
2. 使用实体建模工具：SolidWorks提供了强大的实体建模工具，如拉伸、剪切、填充体等。
这些工具可以让设计师在外形特征的创建过程中更加自由地操作和调整。
例如，通过拉伸操作可以将草图或实体外形在某个方向上延伸，从而创建出所需的外形特征。
3. 使用特征操作：SolidWorks中的特征操作功能非常强大，可以用于创建和编辑各种复杂的外形特征。
SOLIDWORKS零件建模操作及实例第2章常用草图命令绘制草图的操作
草图绘制工具栏
绘制切线弧，可以 单击草图绘制工具栏上的【切线弧】图标按钮 或单击菜
根据绘制的区域自 单“工具”→“草图绘制实体” →“切线弧” 。在直线
动确定法向相切线 、圆弧、椭圆或样条曲线的端点位置单击鼠标。拖动圆弧
还是径向相切
以绘制所需要的形状，释放鼠标
绘制一边与水平线 平行的矩形
单击草图绘制工具栏上的【矩形】图标按钮 或单击菜单 “工具”→“草图绘制实体” →“矩形” 。单击确定矩 形的第一角点，拖动（或单击）确定矩形的另一点
• 2.1.1 进入草图绘制 • 2.1.2 退出草图绘制
2.1.1 进入草图绘制
• 绘制二维草图，必须进入草图绘制界面。 • 二维草图必须绘制在平面上，这个平面可以是
基准面，也可以是三维模型上的平面。 • 由于开始进入草图界面，没有三维模型，一般
选定基准面作为草图平面。 • 进入草图绘制界面可以先选择草图绘制平面再
击左键即选定一基准面 • 第4步：设置基准面方向。 • 单击标准视图工具栏中的 （正视于）按钮
2.1.2 退出草图绘制 • 草图绘制完毕后，可以立即建立特征，也可
以退出草图绘制再建立特征。 • 退出草图绘制的操作方法如下： • 单击草图绘图区右上角的结束草图图标。 • 单击左上角草图工具栏的退出草图按钮 • 单击下拉菜单【插入】→【退出草图】命令
续
• 第5步：添加几何约束。
• 可用“添加几何约束”按钮对草图实体进行必要的几何 约束,草图实体之间可进行平行、相互垂直、共线、相 切、同心、相等、对称等几何约束。图形会随着几何约 束的添加而变化，从而满足几何约束的要求。
• 第6步：添加尺寸。
• 在草图轮廓基本绘制完成后,可选择 (智能尺寸)按钮为草 图实体标注必要的几何形状尺寸和位置尺寸来进行约束 。图形会随着尺寸约束的添加而变化，从而满足尺寸约 束的要求。
SolidWorks三维设计及应用教案
CAD软件大致可分为高端UNIX工作站CAD系统,中端Windows微机CAD系统和低端二维微机CAD系统等三类。 （1）高端UINX工作站CAD系统 这类系统的特点是，UNIX操作系统为支撑平台，从50年代发展至今，产生了许多著名的软件。目前，这类系统中比较流行的有：PTC公司的Pro/Engineer软件、SDRC公司的I-DEAS软件和EDS公司的UG软件。 （2）中端微机的CAD系统 随着计算机技术的发展，尤其是微机的性能和Windows技术的发展，已使微机具备了中低档UNIX工作站的竞争的实力，也使基于Windows技术的微机CAD系统迅速发展。目前，国际上最流行的有SolidWorks公司的SolidWorks软件，UG公司的SolidEdge软件和Autodesk公司的MDT软件等，国内也推出清华CAD工程中心的GEMS，浙大大天公司的GSMASD，北京巨龙腾公司的龙腾CAD，北京爱宜特公司的Micro Solid、江苏杰必克超人CAD/CAM以及华正公司的CAXA-ME。 （3）低端CAD系统——二维CAD系统 纯二维CAD系统在国外已经不多，真正有名的是Autodesk公司的AutoCAD软件。AutoCAD 提供一套丰富的设计工具，嵌入的Internet技术和具有创新性的Objict ARX、Autolisp及VBA编程语言能够帮助开发人员和用户按他们的特定需求控制软件，可对多个图形文件同时进行操作，支持多任务设计环境（MDE）。
课程介绍
本课程的性质和任务 本课程的内容和学习方法
教学内容
学时分配
概述
2学时
第1章 零件参数化设计
10学时
第2章 虚拟装配设计
8学时
第3章 工程图
10学时
第4章 虚拟样机技术
SolidWorks 草图 布局和绘制技巧总结
SolidWorks 草图布局和绘制技巧总结SolidWorks 草图布局和绘制技巧总结SolidWorks草图布局和绘制技巧总结2010-07-1615:52窗口的分割:双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。
对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器，如图1所示;图1分割图形窗口和左侧窗口改变模型旋转中心:单击"旋转视图"按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转;关联的自定义属性:在零件模板中设置零件的自定义属性:"文件"è"属性"，在"指定配置"标签中可以设置零件的一些属性，如零件代号、表面处理等参数，这些参数可以和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。
如图2;质量特性可以作为自定义属性:零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。
如图2;图2模型的自定义属性和材料明细表、标题栏的关联零件文件的大小:零件文件在特征压缩状态和正常状态下保存时文件的大小不同，所有特征被压缩后保存文件大约可以节省20%~80%的磁盘空间;绘制草图时最好关闭网格捕捉;绘制草图的最佳步骤应该是:绘制草图形状，其次确定草图各元素间的几何关系、位置关系和定位尺寸，最后标注草图的形状尺寸;绘制垂直或平行线:保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段;判断欠定义元素:草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系;绘制直线到绘制切弧的切换:从绘制直线转到绘制圆弧状态，可以不用按"A"键:在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态;利用三点标注角度:先选择顶点，再分别选择角度的另两个端点，确定尺寸位置;标注圆弧长度:先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置;输入尺寸时给定尺寸的数据单位:如果不给定数据单位,则使用已经设定的默认单位;当指定单位时，系统自动按指定单位换算成默认单位。
Solidworks 2023三维设计及应用教程课件：草图综合实例3
（1）先已知
（2）后中间
（3）再连接
• 小结
1.通过典型草图学习了草图组成分析方法； 2.通过典型草图学习了草图绘制命令； 3.通过典型草图学习了草图约束命令。
• 作业要求
上机练习典型草图， 掌握设计技巧。
1.通过典型草图学习草图组成分析方法； 2.通过典型草图学习草图绘制命令； 3.通过典型草图学习草图约束命令。
2.1.3 草图综合应用实例
1.草图综合实例1 2.草图综合实例2 3.草图综合实例3 4.草图综合实例4 5.草图综合实例5 6.草图综合实例6
3.草图综合实例3
（1）先已知 （2）后中间 （3）再连接
Solidworks 2023三维设计及应用教程
• 零件参数化设计
“零件设计是核心，特征设计是关键，草图设计是基础”
2.1 草图绘制 2.2 特征造型 2.3 零件设计
2.1 草图绘制 正确绘制草图是三维设计的基础
2.1.1 草图快速入门 2.1.2 草图绘制基础 2.1.3 草图综合实例
• 目的要求
SolidWorks焊件3D草图的三种画法
SOLIDWORKS焊件3D草图的三种画法德迅电梯KaneSun2016-12-013D草图介绍•SolidWorks中使用“焊件”模块建立复杂的结构件时，通常要用到3D草图来完成草图绘制。
SW为设计者提供了灵活的3D草图绘制方法，笔者总结大致有三种：•一、3D草图环境—坐标轴控制法；•二、3D草图环境—基准面+3D草图结合法；•三、普通草图绘制基准面+3D草图结合法。
•下面就以下页所示的方管框为例一一做下介绍示例模型•1、外尺寸：长×宽×高＝•420×320×220•2、型材规格：方形管20×20×2•3、因此建模时的草图尺寸应为：•400×300×200一、3D草图环境—坐标轴控制法；•步骤：•1、“焊件”→“3D草图” →“绘制直线”；•2、进入三坐标轴绘图状态，鼠标指针显示当前象限如“XY”、“YZ”、”ZX”，以该示例而言，由于结构比较规范，你可以从任何一个象限中开始你的绘图，下面我们从”ZX”中开始画400×300的长方形。
•注意：•1)切换象限时按Tab键。
•2)鼠标指针挪动时会智能捕捉X、Y、Z轴向，这是快捷约束直线方法；•3)当然，你可以不去捕捉，后期点直线，并添加“沿X轴”等类似的方向约束。
一、3D草图环境—坐标轴控制法•3、“ZX”象限平面内的长方形绘制完成后绘制4条200的线；这时就需要按Tab键切换到”XY”或”YZ”象限内绘制沿Y方向的高200的4条线。
•窍门：4条线你先不需要定义它们的尺寸，绘制完成后，定义其中一条尺寸，然后选中所有4条，添加“使相等”的约束即可。
•4、再按Tab键切换到“ZX”象限平面内，这时选矩形工具→边角矩形，起点选择一个竖线的顶点，末点选择对角线上竖线的顶点，确定。
这样矩形四个点就与4条竖线的顶点就全部一一重合。
一、3D 草图环境—坐标轴控制法•5、完全定义草图尺寸→完成草图；•注意：如果显示草图“欠定义”，可增加一个约束即可，如上下两天边“平行”等。
SolidWorks 2022三维建模基础与实例教程 第2章 基本草图绘制
SolidWorks2022 三维建模基础与实例教程
编辑“草图”界面
SolidWorks2022 三维建模基础与实例教程
方法二：基于所创建的某些特征表面进入草绘环境。 1）选择所要生成草图的特征表面，右击该表面，弹出快捷菜单。 2）选择快捷菜单中的“编辑草图”命令，系统将自动进入草图绘制界面。
SolidWorks2022 三维建模基础与实例教程
2.1 草图概述 2.2 二维图形草绘 2.3 草图绘制 2.4 草图绘制常用工具
2.1
SolidWorks2022 三维建模基础与实例教程 草图概述
草图的绘制是所有三维软件中都很重要的一种功能，无论使用 SolidWorks软件进行零件设计还是装配体的建立，本质上都是由绘制草图 开始的，在草图基础上通过各种命令生成特征模型，进而生成零件图等， 因此，草图绘制在SolidWorks三维零件的模型生成过程中就像地基一样非 常重要，是使用该软件最基础的功能。本章重点介绍基本草图的绘制、草 图的编辑、草图中尺寸的标注和约束及草图截面中常见的问题。
SolidWorks2022 三维建模基础与实例教程
方法一：基于系统基准面直接进入草图绘制界面。 1)新建或打开一个零件后，选择“插入”→“草图绘制”命令，打开
编辑草图界面。 2)此时在工作窗口中将会呈现出系统基准面（上视基准面、前视基准面和
右视基准面），如图所示，选择其中一个基准面，然后进入草图绘制界面。
“草图”快捷菜单
如果是需要进行
回转生成的零件， 一般选择前视基准 面或者右视基准面， 如果是需要拉伸生 成的零件一般选择 上视基准面进行绘 图。当然具体问题 具体分析，具体看 零件类型。
第2章SolidWorks草图绘制
2.1
《SOLDWORKS 2009》课件
(4) 进行草图绘制。
(5) 标注尺寸。
(6) 结束草图绘制。
(7) 编辑草图。
提示 :—般的特征草图都建立在平面上， 选择绘图平面除了会影响所建的三维模型 的摆放方向外，还会影响所建立的模型是 否成功。
2.1 草图绘制过程
《SOLDWORKS 2009》课件
相同2D草图生成的草图特征
2.1 草图绘制过程
《SOLDWORKS 2009》课件
2.1 草图绘制过程
草图是由点、直线、圆弧等基本几何 元素构成的封闭的或不封闭的几何形状。 草图中包括形状、几何关系和尺寸标注三 方面的信息。 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取基准面。 (3) 进入草图绘制。
2.1 草图绘制过程
《SOLDWORKS 2009》课件
2.1.1 新建文件
《SOLDWORKS 2009》课件
《SOLDWORKS 2009》课件
2.1 草图绘制过程
2.1.2 指定草图绘制的基准平面
在绘制草图之前，必须先指定绘图基准面， 草图绘图基准面有三种形式：
1. 指定任一默认基准面作为草图绘图平面。
SolidWorks提供了一个默认的坐标系，由 前视基准面、上视基准面、右视基准面组成了一 个正交平面坐标系。默认基准面中的前视基准面 相当于画法几何中正视图的方位，上视基准面相 当于俯视图的方位，右视基准面则相当于右视图 的方位。
SolidWorks2012中文版从入门到精通——第2章：草图绘制基础
SOLIDWORKS_2012中文版从入门到精通SolidWorks的大部分特征是由二维草图绘制开始的，草图绘制在该软件使用中占有重要地位。
草图一般是由点、线、圆弧、圆和抛物线等基本图形构成的封闭或不封闭的几何图形，是三维实体建模的基础。
一个完整的草图包括了几何形状、几何关系和尺寸标注3方面的信息。
知识点——草图绘制的基本知识——草图绘制——草图编辑——尺寸标注第二章草图绘制基础一、草图绘制的基本知识主要介绍如何开始绘制草图，熟悉“草图”工具栏，认识绘图光标和锁点光标，以及退出草图绘制状态。
1、进入草图绘制绘制二维草图，必须进入草图绘制状态，草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面，总之，必须指定基准面。
绘制草图必须认识草图绘制的工具，下为常用的“草图”工具栏：①选择草图绘制实体——插入→草图绘制——选择基准面——标准视图→正视于，方便绘图②选择草图绘制基准面——选择基准面（前视、右视、上视）——标准视图→正视于，方便绘图——单击“草图”工具栏的，进入草图绘制状态。
2、退出草图绘制草图绘制完毕后，可立即建立特征，也可以退出草图绘制再建立特征。
退出草图的方法有下列几种：——插入→退出草图——单击“标准”工具栏的（重建模型）按钮——单击“草图”工具栏的（退出草图）按钮——利用图形区确认角落的图标，在右上角，单击它就能退出草图绘制状态3、草图绘制工具草图工具栏主要包括4大类：草图绘制、实体绘制、标注几何关系、草图编辑工具3-1草图绘制命令按钮按比例缩放实体旋转实体伸展实体草图图片3平行四边形直槽口中心点直槽口中心点圆弧槽口多边形周边圆圆心切线弧三点圆弧椭圆部分椭圆抛物线样条曲线曲面上样条曲线方程式驱动曲线点中心线3-4草图编辑工具命令按钮4、绘图光标和锁点光标在绘制草图实体或编辑草图实体时，光标会根据所选择的命令，在绘图时变为相应的图标，以方便用户了解绘制或者编辑该类型的草图。
soildworks基本使用方法
soildworks基本使用方法
SolidWorks是一种三维计算机辅助设计（CAD）软件，用于
建模和设计复杂的机械零件和装配体。
以下是SolidWorks的
基本使用方法：
1. 打开SolidWorks软件并创建一个新的零件文件。
2. 选择适当的创建工具，如直线、圆形、矩形等，用于绘制模型的基本形状。
3. 使用绘图工具创建所需形状的草图。
可以使用拖拉或数值输入来调整绘图的尺寸和位置。
4. 使用草图实体功能将草图转换为三维实体。
可以使用拉伸、旋转、镜像等功能来改变形状。
5. 使用其他功能和工具来添加更多的细节和特性，如倒角、螺纹等。
6. 创建装配体时，可以使用组件功能将多个零件组合在一起。
对于每个组件，可以使用装配特征来定义它们之间的相对位置和运动。
7. 当零件或装配体完成后，可以进行渲染以获得更真实感的图像效果。
8. 可以将设计导出为多种文件格式，如STL、STEP、IGES等，以供其他软件和设备使用。
这只是SolidWorks的基本使用方法，随着熟练程度的提高，
您可以使用更高级的功能和工具来创建更复杂的模型。
SolidWorks提供了丰富的培训和教程资源，以帮助用户学习和掌握软件的使用。
Solidworks训练三草图绘制
Solidworks训练三草图绘制
Solidworks训练三草图绘制一、利用草图绘制工具绘制如图所示的链子盒草图。
操作步骤:
1、建立新的零件文件
2、绘制草图
(1)单击“草图”操控面板上的“草图绘制”按钮，新建一张草图，默认情况下，新的草图在前视基准面上打开。
(即在绘图区中的前视基准面中单击一下)
(2)单击“草图”操控面板上的“中心线”按钮，过原点绘制一条水平中心线。
(3)单击“草图”操控面板上的“圆”按钮，在中心线上绘制两个有间隔的圆(4)使用“智能尺寸”对两圆直径和圆心距进行标注，如图所示。
(5)单击“草图”操控面板上的“直线”按钮，在两个圆的上方绘制一条直线，直线的长度要略长一些，如图所示。
(6)单击“草图”操控面板上的“显示/删除几何关系”中的“添加几何关系”，出现“添加几何关系”管理器。
(7)选择直线和小圆，然后在“添加几何关系”管理器中选择相切，如图所示。
同理为直线和大圆也添加相切的几何关系。
(8)单击“草图”操控面板上的“镜向实体”按钮，将直线沿中心线镜像到另一端，如图所示。
1
(9)单击“草图”操控面板上的“剪裁实体”按钮，将多余的线条修剪掉，如图所示。
(10)删除掉两圆的直径尺寸，然后再使用“智能尺寸”重新标注圆弧的半径尺寸，最终完成整个草图的绘制。
二、绘制如图所示的角铁草图三、绘制如图所示的压盖草图
2。
SOLIDWORKS零件建模操作及实例第7章绘制草图曲线、文字与3D草图
7.1.4 绘制抛物线
◆抛物线绘制的操作步骤如下：
单击草图绘制工具栏上的 （抛物线）工具，或单击菜单 【工具】∣【草图绘制实体】∣【抛物线】命令，指针形 状变为 。
在视图绘制窗口中，单击鼠标左键确定抛物线的焦点， 拖动鼠标指针，此时视图绘制窗口将出现一条虚的抛物线 。然后将鼠标指针放到虚线的某一处单击鼠标左键，移动 鼠标指针，此时抛物线将沿着虚线逐渐显示。单击鼠标键 完成抛物线的绘制，如图 所示。
图 样条曲线的绘制过程
7.1.2绘制椭圆
• 1. 绘制椭圆的方法
• 进入草绘环境后,用左键单击草图工具栏中的 (椭圆)接钮，或选 择菜单【工具】→【草图绘制实体】→【椭圆(长短轴)】命令
• 然后在绘图区的适当位置单击鼠标左键确定椭圆圆心的位置,拖动 鼠标并单击鼠标左键确定椭圆一个半轴的长度,再次拖动鼠标并单 击鼠标左键确定椭圆另一个半轴的长度,椭圆即绘制完成,如图7-3 所示。
7.1绘制草图曲线
• 7.1.1 绘制样条曲线 • 7.1.2绘制椭圆 • 7.1.3 绘制椭圆弧 • 7.1.4 绘制抛物线
7.1.1 绘制样条曲线
“样条曲线”工具可以绘制出任何复杂的曲线。在样 条曲线中，控制点具有除空间位置坐标以外的更多属性， 它赋予点以运动的特性，在位置基础上增加了方向与力度 的属性。 样条曲线的功能非常强大，我们能以有限的点来绘制复杂 的曲线，尽而构造出曲面，加速产品的开发过程及增加变 化性，本章我们只做简单介绍。
• 第4步：在椭圆圆周上单击鼠标左键确定椭圆弧的起点位置和椭圆弧另一个 轴的长度,然后移动鼠标指针,在椭圆圆周上再次单击鼠标左键确定椭圆弧的 终点位置，如图7-7所示,此时椭圆弧即创建完成。
Hale Waihona Puke 7.1.3 绘制椭圆弧• 调整椭圆弧的方法：选中椭圆弧，椭圆弧上 会出现星位，用鼠标拖动椭圆弧的星位，可 调整椭圆弧的大小，如图7-8(a) 所示。用鼠 标拖动椭圆弧的线，可调整椭圆弧的形状， 如图7-8(b)所示。用鼠标拖动椭圆弧的圆心， 可移动椭圆弧的位置，如图7-8(c)所示。
SW草图就是画线段概述
草图是三维设计建立实体模型的基础，不论是是那一种建模方式，草图 都是模型结构从无到有第一步。SolidWorks进行三维设计，设计的核心是通 过三维实体表达设计意图，草图作为实体建模的基础，对整个零件设计非常 重要。
在绘制草图的过程中应该注意以下原则：
根据零件的特征及众多特征之间的关系，确定草图绘制平面和基本 形状。
2.1 草图概述
1．图元选择与指针预览 在SolidWorks中，“选择”命令提供了不同图元的交互符号。当光标移 动到接近图元对象时，该对象会高亮显示，单击鼠标左键即可选中，这种功 能被称为选择预览。如图2-12所示草图绘制中选择直线、圆时，指针对应的 显示形态。
2.1 草图概述
选择不同的图元类型，指针的显示形态也不一样。草图图元选择及对应 指针显示形态的关系如表2-2所示。
243d草图建立基准面后在属性面板中右击基准面1名称在弹出的对话框中选择基准面上的3d草图即可对基准面进行3d草图绘制如图273所243d草图2433d直线就是空间中的直线段在3d草图环境中绘制直线所默认的绘图平面为xy基准面用户可以切换其它基准面作为草绘平面
第2章 草图就是画线段
学习目标
SolidWorks的大部分特征创建都是基于二维草图的绘制， 草图在零件建模中占据重要地位。通过本章学习草图绘制步骤、 草图编辑、3D草图、尺寸标注、草图约束关系以及扳手实例，全 面掌握草图的相关知识和绘图技能。
当更改原来的草图时，派生的草图自动更新。 可以解除派生草图与其父草图的链接。链接解除之后，如果对原来的 草图（父草图）进行了更改，派生的草图不会再自动更新。这时可以对派生出 来的草图进行形状尺寸和定位尺寸的标注。
2.1 草图概述
（2）复制草图的特点 复制草图主要有以下特点：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3D草图绘制及应用
3D草图是SolidWorks的基本功能，使用3D草图可以在工作基准面上或在3D空间的任意点生成3D草图实体。
在3D草图绘制中，图形空间控标可以帮助您在数个基准面上绘制时保持方位。
在所选基准面上定义草图实体的第一个点时，空间控标就会出现。
使用空间控标可以选择轴线以便沿该轴线绘制。
3D草图最典型的应用就是焊件
本文将介绍一种3D草图的快速绘制方法
步骤1——创建六面体
步骤2——创建3D草图
步骤4——选择任意一条边线
步骤5——选择任意一条边线后按Ctrl+A
步骤6——单击转换实体引用
步骤7——退出3D草图绘制状态，删除拉伸特征（取消勾选-也删除所有子特征）及2D草图
步骤8——修复3D草图错误，使用显示/删除几何关系命令删除现有几何关系
步骤9——重新添加约束-固定3D草图
至此3D草图创建完成
下面是3D草图的另一种应用（骰子的顶点是用3D草图切除的）
步骤1——创建基体
步骤2——在任意一顶点的三个面上绘制草图（如图）
步骤4——倒角
步骤3——创建3D草图
步骤4——切除
步骤5——通过阵列及镜像功能生成骰子基体
最后通过切除及阵列命令完成骰子模型。
