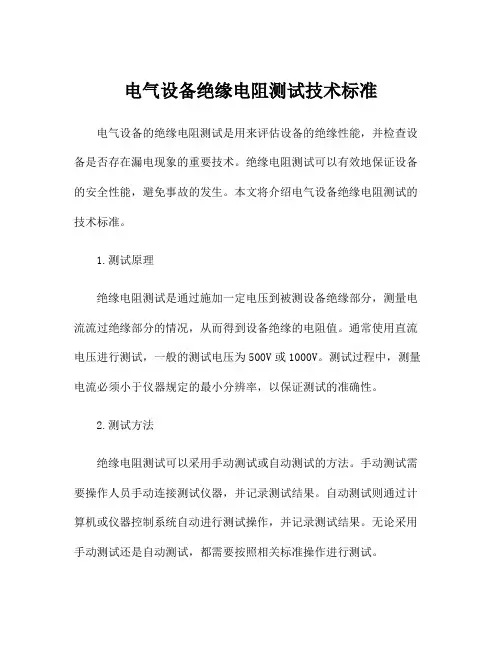

电气设备绝缘电阻测试技术标准
电气设备绝缘电阻测试技术标准电气设备的绝缘电阻测试是用来评估设备的绝缘性能，并检查设备是否存在漏电现象的重要技术。
绝缘电阻测试可以有效地保证设备的安全性能，避免事故的发生。
本文将介绍电气设备绝缘电阻测试的技术标准。
1.测试原理绝缘电阻测试是通过施加一定电压到被测设备绝缘部分，测量电流流过绝缘部分的情况，从而得到设备绝缘的电阻值。
通常使用直流电压进行测试，一般的测试电压为500V或1000V。
测试过程中，测量电流必须小于仪器规定的最小分辨率，以保证测试的准确性。
2.测试方法绝缘电阻测试可以采用手动测试或自动测试的方法。
手动测试需要操作人员手动连接测试仪器，并记录测试结果。
自动测试则通过计算机或仪器控制系统自动进行测试操作，并记录测试结果。
无论采用手动测试还是自动测试，都需要按照相关标准操作进行测试。
3.测试条件绝缘电阻测试必须在标准的环境条件下进行，以保证测试结果的准确性。
通常要求测试环境的温度为20℃，湿度为40%~60%，避免有雨水、露水或其他液体存在。
在测试之前，被测设备必须处于完全停机状态，断开与电源和其他设备的连接。
4.测试仪器绝缘电阻测试需要使用特定的测试仪器，如绝缘电阻测试仪。
测试仪器必须符合相关标准，并具备精准的测试功能和可靠的测试结果。
在使用测试仪器之前，需要进行仪器的校准和验证，以确保测试结果的准确性。
5.测试步骤（1）准备工作：确定测试仪器的测试电压、测试范围和测试时间，并检查测试仪器的正常工作状态。
（2）连接设备：将测试仪器的测试电极依次连接到被测设备的绝缘部分，确保连接牢固可靠。
（3）施加电压：根据测试仪器规定的测试参数，施加一定电压到被测设备的绝缘部分，并记录测试电压的数值。
（4）测量电流：记录测试仪器的显示数值，即测量电流的数值。
（5）测试结果和判定：根据测试仪器的显示数值，计算设备的绝缘电阻值，并与标准值进行比较，判断测试结果的合格性。
绝缘电阻测试的技术标准可以根据不同的设备和应用领域制定，常见的技术标准有国家标准、行业标准和企业标准等。
电气设备绝缘电阻的测试方法
电气设备绝缘电阻的测试方法
1.直接测量法：
直接测量法是指用万用表或绝缘电阻测试仪直接测量电气设备的绝缘
电阻。
具体步骤如下：
（1）将电气设备与电源完全隔离，并确保设备本身的所有开关都处
于关闭状态，以防止测量过程中的意外触电事故；
（2）选择阻值范围为适宜的万用表或绝缘电阻测试仪，并将测试仪
的测试电极分别连接到设备的两个绝缘电极上；
（3）根据测试仪的操作说明，打开测试仪的电源开关，并进行测试；
（4）等待一段时间，直到测试仪的数值稳定，记录下测试仪显示的
绝缘电阻数值；
（5）重复上述步骤几次，取多次测试结果的平均值作为最终的绝缘
电阻值。
2.比率测量法：
比率测量法是指通过比较原辅变压器的绝缘电阻值，来间接测量测试
对象的绝缘电阻。
具体步骤如下：
（1）首先需要选取一对符合标准要求的原辅变压器，其中原变压器
的容量应大于或等于被测设备的容量，且原辅变压器的相差应不大于10%；
（2）将原辅变压器的绝缘进行测试，记录下两个变压器的绝缘电阻
数值；
（3）将测试对象与原辅变压器进行连接，并保持连接一段时间，等待绝缘电阻达到稳定状态；
（4）同时测量原辅变压器与测试对象的绝缘电阻，记录下数值；
（5）根据比率公式计算出测试对象的绝缘电阻，即目标设备的绝缘电阻=测试对象与原辅变压器的绝缘电阻之差×原辅变压器的绝缘电阻之差/原辅变压器的绝缘电阻之差。
以上是两种常用的电气设备绝缘电阻测试方法，但无论使用哪种方法进行测试，确保测量过程中的安全是非常重要的。
同时，还应根据具体的设备特点和测试要求选择合适的测试仪器和方法。
绝缘电阻测试方法
绝缘电阻测试方法在电气设备的维护和检修过程中，绝缘电阻测试是一项非常重要的工作。
绝缘电阻测试的目的是检测设备的绝缘性能，以确保设备在运行时不会出现漏电或绝缘击穿等问题，从而保障设备的安全运行。
在本文中，我们将介绍绝缘电阻测试的方法和注意事项，希望能够对大家有所帮助。
1. 测试仪器的准备。
在进行绝缘电阻测试之前，首先需要准备好相应的测试仪器。
常用的测试仪器包括绝缘电阻测试仪、万用表等。
在选择测试仪器时，需要注意其精度和测量范围是否符合实际测试的要求。
另外，还需要检查测试仪器的电源和电池情况，确保测试仪器能够正常工作。
2. 测试前的准备工作。
在进行绝缘电阻测试之前，需要做好一些准备工作。
首先，需要确保被测设备处于停电状态，并且已经进行了必要的安全措施，以免在测试过程中发生意外。
其次，需要清洁被测设备的绝缘表面，以确保测试结果的准确性。
另外，还需要检查被测设备的接地情况，确保测试过程中不会对设备造成损坏。
3. 测试方法。
绝缘电阻测试的方法通常包括极性测试、计时测试和比较测试三种。
极性测试，首先将测试仪器的正负极接入被测设备的绝缘表面，然后进行测试。
在测试过程中，需要注意测试仪器的指针或显示屏上是否有波动，以判断被测设备的绝缘状况。
计时测试，在进行计时测试时，需要将测试仪器接入被测设备的绝缘表面，并记录下测试开始时的绝缘电阻值。
然后在一定时间内进行测试，并记录下测试结束时的绝缘电阻值。
通过比较测试开始时和结束时的绝缘电阻值，可以判断被测设备的绝缘状况。
比较测试，比较测试是将被测设备与已知绝缘电阻值的标准电阻进行比较，以判断被测设备的绝缘状况。
在进行比较测试时，需要将测试仪器接入被测设备和标准电阻，并记录下测试结果。
通过比较测试结果，可以判断被测设备的绝缘状况是否符合要求。
4. 注意事项。
在进行绝缘电阻测试时，需要注意以下几点：（1）测试过程中需要保持测试仪器的稳定，避免外界干扰对测试结果的影响；（2）测试过程中需要确保测试仪器的接线正确，以避免测试结果的误差；（3）测试结束后需要及时清理测试仪器，并将测试结果记录下来，以便日后的参考和分析。
工程施工电缆绝缘检测规范
工程施工电缆绝缘检测规范一、总则在工程施工中，电缆是连接电气设备的重要组成部分。
为了确保电缆的正常使用和安全性，对电缆的绝缘性能进行检测是必不可少的。
本规范旨在规范工程施工中电缆绝缘检测的程序和要求，确保电缆在使用过程中的质量和安全。
二、检测范围本规范适用于不同类型和规格的电缆绝缘检测，包括但不限于架空电缆、地埋电缆、电力电缆、通信电缆等。
三、检测方法1. 绝缘电阻检测绝缘电阻检测是常用的电缆绝缘性能检测方法之一。
检测人员应使用绝缘电阻测试仪对电缆进行检测，记录测试结果并进行评估。
绝缘电阻检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。
2. 绝缘电压检测绝缘电压检测是对电缆绝缘性能进行综合评估的方法之一。
检测人员应使用绝缘电压测试仪对电缆进行检测，记录测试结果并进行评估。
绝缘电压检测应在电缆施工和投运前进行，以确保电缆在正常工作电压下的绝缘性能符合要求。
3. 破坏性检测破坏性检测是对电缆绝缘性能进行更为直观的检测方法之一。
检测人员应根据需要采用剥皮法、划片法等破坏性检测方法对电缆进行检测，记录测试结果并进行评估。
破坏性检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。
四、检测要求1. 检测人员应具备相关的电气检测资质，并熟悉电缆绝缘检测的方法和要求。
2. 检测设备应符合国家相关标准和规范要求，并经过定期检定和维护。
3. 检测过程中，应注意保护电缆的外皮，避免对电缆造成二次损伤。
4. 检测结果应准确、可靠，并及时记录和归档。
五、检测报告1. 检测报告应包括电缆的基本信息、检测方法、测试结果、评估意见等内容。
2. 检测报告应由检测人员签字确认，并加盖相关单位的公章。
3. 检测报告应及时提交给相关单位，以便后续工程施工和投运。
六、附则1. 本规范自发布之日起生效。
2. 在工程施工中如有特殊情况，可根据实际情况进行调整和补充。
3. 本规范的解释权归工程管理部门所有。
以上就是工程施工电缆绝缘检测规范的相关内容，希望能够对工程施工中的电缆绝缘检测工作有所帮助。
绝缘电阻的测试标准与方法
绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。
在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。
2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。
3.将测试导线连接到仪器上，然后接到被测线路或设备上。
4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。
在继续测量前，使电路空路。
5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。
6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。
7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。
在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。
8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。
进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。
9.若被测值超过200mω，显示屏上显示超量程标志“ol”。
绝缘电阻测试方法
绝缘电阻测试方法
绝缘电阻测试是电气设备维护中非常重要的一项工作，它可以帮助我们及时发现设备中的绝缘故障，保障设备的安全运行。
下面将介绍几种常见的绝缘电阻测试方法。
首先，最常见的一种方法是使用绝缘电阻测试仪进行测试。
在进行测试之前，需要先将被测试设备断开电源，并确保设备处于安全状态。
然后，将测试仪的正负极分别连接到被测试设备的绝缘表面，通过测试仪显示的绝缘电阻数值来判断设备的绝缘状况。
通常来说，绝缘电阻数值越大，说明设备的绝缘状况越好。
其次，还可以使用介电强度测试方法进行绝缘电阻测试。
这种方法通过施加一定的电压来测试设备的绝缘状况。
在测试过程中，需要根据设备的额定电压来确定施加的测试电压，并观察设备在施加电压下的绝缘状况。
通过比较测试前后的绝缘状况来判断设备的绝缘性能。
另外，还可以采用极化指数测试方法进行绝缘电阻测试。
这种方法通过施加直流电压来测试设备的绝缘状况。
在测试过程中，需要根据设备的特性和要求来确定测试的电压和时间，并观察设备在测试过程中的绝缘状况。
通过比较测试前后的绝缘状况来判断设备的绝缘性能。
除了以上介绍的几种方法外，还有一些其他的绝缘电阻测试方法，如极化电流测试、局部放电测试等。
不同的测试方法适用于不同的设备和场合，我们需要根据具体情况来选择合适的测试方法。
总的来说，绝缘电阻测试是非常重要的一项工作，它可以帮助我们及时发现设备中的绝缘故障，保障设备的安全运行。
在进行测试时，我们需要选择合适的测试方法，并严格按照操作规程进行操作，确保测试结果的准确性和可靠性。
希望以上介绍的内容能够对大家有所帮助。
绝缘电阻的正确测量方法
绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务，它用于判断电气设备或电线电缆的绝缘状态。
在实际工作中，为了确保测量的准确性和可靠性，需要采取正确的测量方法。
本文将介绍正确测量绝缘电阻的方法，包括准备工作、测量设备和操作步骤。
一、准备工作：1. 确认测量电路处于安全状态，确保断开所有电源开关，并用合适的电源隔离设备隔离供电。
2. 检查测量仪器和电缆的连接线，确保其正常工作，无破损或松动。
3. 清理测量点的绝缘表面，确保其干燥、整洁和无污垢。
二、测量设备：1. 绝缘电阻测试仪：常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。
不同设备适用于不同的测量场景和要求。
2. 电源隔离设备：用于在测量过程中隔离供电，确保测量的安全性。
三、操作步骤：1. 选择正确的测量范围：根据被测设备的额定电压和绝缘电阻的预估值，选择合适的测量范围。
2. 连接测量仪器：将测量仪器的电源线插入电源隔离设备，将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。
确保连接牢固，不松动。
3. 测量绝缘电阻：根据使用的测量仪器，按照其说明进行相关操作。
通常是开启电源，选择测试范围和时间等参数，开始测量。
若使用电桥法测量，需先进行零位校准。
4. 记录测量结果：在测量结束后，记录测量结果，并与相关标准进行比较。
若测量值在合理范围内，说明绝缘状态良好；若测量值过小甚至为零，说明绝缘存在损坏；若测量值过大，说明可能存在绝缘材料的潮湿或其它故障。
总之，正确测量绝缘电阻需要合理准备，选用适当的仪器设备，并操作规范，确保测量结果的准确性和可靠性。
同时，在测量结束后，还应根据结果采取相应的措施，修复或更换有问题的绝缘部分，以确保设备和电路的安全运行。
绝缘电阻-接地电阻测量方法
绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。
兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。
1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。
2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。
2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。
2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。
3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。
3.2、仪表应放置在水平位置。
3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。
3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。
3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。
二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
绝缘电阻测试方法
绝缘电阻测试方法一、测试仪器和设备准备1.绝缘电阻测试仪器：常用的绝缘电阻测试仪有万用表、绝缘电阻测试仪和地点电阻测试仪等。
2.温度和湿度检测仪：用于记录测试环境的温度和湿度。
3.湿度调节器：用于调节测试环境的湿度。
二、测试前的准备1.断开电源：在进行绝缘电阻测试前，必须确保设备与电源断开，以避免发生触电事故。
2.清理测试环境：清除掉可能导致误差的灰尘和杂物，以确保测试的准确性。
3.测试环境控制：使用湿度调节器控制测试环境的湿度，使其保持在标准范围内。
4.温度和湿度检测：使用温度和湿度检测仪分别记录测试环境的温度和湿度。
三、绝缘电阻测试步骤1.连接设备：将测试仪器与待测试的设备连接，并确保连接稳固可靠，避免产生测试误差。
2.设置测试仪器：根据测试的需求，设置测试仪器的测量范围和精度等参数，以确保测试结果的准确性。
3.进行测试：通常情况下，绝缘电阻测试仪会自动对设备进行测试并显示测试结果。
在测试过程中，测试仪器会施加一定的电压或电流到设备的绝缘部分，并测量绝缘电阻的大小。
4.记录测试结果：在测试完成后，记录测试仪器显示的测试结果，并做好相应的记录。
同时，可以通过与设备的绝缘级别要求进行比较，判断设备的绝缘性能是否符合要求。
5.分析测试结果：根据测试结果进行数据分析，判断设备的绝缘性能是否良好。
如果测试结果不合格，则需要进行相应的维修或更换，以保证设备的安全运行。
四、注意事项1.安全操作：在进行绝缘电阻测试时，必须注意安全操作，确保测试人员的人身安全。
2.遵循测试规范：根据设备所属行业的相关规范，遵循测试的步骤和要求，以确保测试的准确性和一致性。
3.预热设备：如果设备长时间没有运行，需要进行预热处理，以避免测试结果的误差。
4.避免干扰：在测试时，需要避免外界的干扰，如电磁波干扰和电容效应等，以确保测试结果的准确性。
5.定期检验：绝缘电阻测试应定期进行，以保障设备的安全可靠性。
绝缘电阻测试方法是一项重要的检测手段，通过这种方法可以及时发现设备的绝缘性能问题，并采取相应的措施进行修复和维护。
建筑电气安全验收标准电路与设备的绝缘性能检测
建筑电气安全验收标准电路与设备的绝缘性能检测建筑电气安全是保障建筑物正常运行和居住人员安全的重要环节。
在建筑电气设备的安装和验收过程中，绝缘性能检测是一项必要且关键的步骤。
本文将介绍建筑电气安全验收标准下的电路与设备的绝缘性能检测。
一、绝缘测试的目的和意义绝缘测试是通过检测电路和设备的绝缘性能，评估其绝缘状态是否符合安全要求。
其目的在于发现绝缘系统中的缺陷和隐患，并及时采取措施修复，以防止电气事故的发生。
绝缘测试的意义在于保证建筑电气系统的安全稳定运行，保护人员免受电击伤害。
二、绝缘测试的内容和方法1. 绝缘测试内容：（1）线路绝缘测试：对建筑内的电路进行绝缘测试，包括主干电缆、分支线路和终端设备等。
通过测量电路与地之间的绝缘电阻，评估电路的绝缘性能。
（2）设备绝缘测试：对建筑内的电气设备进行绝缘测试，包括照明设备、插座、开关等。
通过测量设备的绝缘电阻，评估设备的绝缘状态。
2. 绝缘测试方法：（1）绝缘电阻测试仪：使用绝缘电阻测试仪进行绝缘测试，该仪器能够准确测量电路和设备的绝缘电阻。
测试时需按照仪器的使用说明进行操作，确保测试结果的准确性。
（2）测试步骤：首先，将测试仪的电极连接到被测电路或设备上，确保连接牢固。
然后，按下测试仪的测试按钮，开始进行绝缘测试。
测试结束后，根据测试仪上显示的绝缘电阻值，判断电路或设备的绝缘状态是否符合标准要求。
三、绝缘测试的标准和要求建筑电气安全验收标准对电路和设备的绝缘性能有明确的标准和要求。
通常，建筑物使用的电气设备应满足国家电气安全标准要求，如绝缘电阻不低于一定数值，绝缘电阻不应低于设备的额定绝缘电阻等。
具体的标准要求应根据不同国家和地区的法规和标准确定。
四、绝缘测试的操作规程1. 测试前的准备工作：（1）测试仪器和设备的检查：确认测试仪器和设备的工作状态良好，电池电量充足，保证测试的准确性。
（2）测试仪器和设备的校准：定期对测试仪器和设备进行校准，确保测试结果的准确性。
绝缘电阻测试方法标准
绝缘电阻测试方法标准一、测试原理绝缘电阻测试是基于电介质极化原理进行的。
当直流电压施加于绝缘材料上时，电流会通过电介质中的束缚电荷，形成电导电流。
绝缘电阻则表示为施加电压与通过电导电流的比值。
二、测试设备1. 绝缘电阻测试仪：具备恒定的直流电压输出，能够测量0至100GΩ范围内的绝缘电阻。
2. 探棒：用于接触被测物体，确保良好的接触。
3. 导线：用于连接测试设备和被测物体。
4. 接地装置：确保被测物体与大地相连。
三、测试条件1. 环境温度：测试应在环境温度为5℃至35℃的条件下进行。
2. 相对湿度：测试环境相对湿度应小于80%。
3. 电源：确保被测设备已断开电源。
4. 其他条件：无明显的磁场干扰和电场干扰。
四、测试步骤1. 选择测试点：选择合适的位置作为测试点，确保探棒与被测物体表面良好接触。
2. 连接导线：将探棒连接到绝缘电阻测试仪和被测物体上，确保连接紧固。
3. 设置测试条件：根据被测物体的特性，设置绝缘电阻测试仪的测试条件，如电压、测试时间等。
4. 开始测试：按下绝缘电阻测试仪的开始按钮，开始测试。
5. 读取数据：在测试结束后，读取绝缘电阻测试仪显示的绝缘电阻值。
6. 结束测试：断开测试设备和被测物体的连接，结束测试。
五、测试数据处理1. 对每个测试点的绝缘电阻值进行记录。
2. 对所有测试点的绝缘电阻值进行平均计算，得到最终的绝缘电阻值。
3. 将数据处理结果记录在测试报告中。
六、测试结果判定1. 根据相关标准和规范，设定绝缘电阻值的合格范围。
2. 将实际测得的绝缘电阻值与合格范围进行比较，判定被测物体的绝缘性能是否符合要求。
七、测试报告编制1. 编制报告标题页，包括项目名称、委托单位、测试单位等信息。
2. 描述测试的目的、范围和依据的相关标准。
3. 列出测试设备、条件和步骤的详细说明。
4. 记录每个测试点的绝缘电阻值和最终的平均值。
5. 将判定结果清晰地列出，注明被测物体是否符合要求。
6. 编制报告的结论部分，总结测试结果并提出建议。
绝缘电阻测试方法
绝缘电阻测试方法绝缘电阻测试是电气工程中一项很重要的检测工作，用于测量电气设备的绝缘材料是否正常运行，是否存在绝缘失效的隐患。
绝缘电阻测试的目的是为了确保设备的绝缘电阻符合安全要求，避免因绝缘失效而引发的事故和故障。
绝缘材料在正常工作条件下，应该具有良好的绝缘性能，可以有效地阻止电流的泄漏。
而如果绝缘失效，就会导致电流在绝缘体中泄漏，产生安全隐患。
因此，绝缘电阻测试就是为了检测绝缘材料的性能，判断其是否正常工作。
绝缘电阻测试一般可以使用绝缘电阻测试仪进行。
下面是绝缘电阻测试的一般步骤：1. 准备工作：在进行绝缘电阻测试之前，首先需要进行准备工作，包括确认测试仪器工作正常、选择合适的测试仪器和测试线缆，并确保测试仪器电源正常供电。
2. 断电：在进行绝缘电阻测试之前，需要断开被测设备的电源，确保电路处于断开状态，以确保测试的安全性。
3. 连接测试仪器：将测试仪器的测试线缆连接到被测设备的绝缘体上。
一般情况下，测试线缆的一端连接到被测设备的绝缘体，另一端连接到测试仪器的测试端口。
4. 设置测试参数：根据被测设备的要求和测试仪器的说明书，设置相应的测试参数。
一般包括测试电压、测试时间和测试精度等。
5. 进行测试：在进行测试之前，需要确保被测设备处于干燥的环境中，避免潮湿和水分对测试结果的影响。
开始测试后，测试仪器会施加一定的直流电压到被测设备上，并记录测试时间和测试电阻值。
6. 分析测试结果：测试完成后，测试仪器会显示测试结果，包括测得的电阻值和测试时间。
根据测试结果，可以判断被测设备的绝缘材料是否正常工作，是否存在绝缘失效的隐患。
一般情况下，绝缘电阻应满足一定的要求，具体可根据国家标准或相关规范进行判断。
7. 记录和分析：将测试结果记录下来，包括测试时间、测试电阻值、测试设备信息等重要信息。
并进行结果分析，对于不符合要求或存在问题的绝缘材料，应及时采取措施进行修复或更换，以确保设备的安全使用。
需要注意的是，绝缘电阻测试是一种非常重要的测试方法，但也有其局限性。
绝缘电阻的正确测量方法及标准
绝缘电阻的正确测量方法一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。
二、测试仪器测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。
兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。
它的刻度尺的单位是兆欧，用ΜΩ表示。
在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。
而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。
施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。
因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。
兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。
三、测试方法1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。
首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。
一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。
当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。
测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。
将“G”接线柱接至电缆绝缘纸上。
2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。
摇测三相异步电动机转子绕组测相对相。
测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。
即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。
四、绝缘电阻值测试标准绝缘阻值判断(1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一样，最低限值：低压设备0.5MΩ，3-10KV 300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。
绝缘电阻测试正确方法
绝缘电阻测试正确方法1.准备工作在进行绝缘电阻测试之前，必须进行一些准备工作，以确保测试的准确性和有效性。
首先，检查测试设备的正常工作状态，包括电源供应、测试电压、电流和仪表的准确度等。
其次，检查待测设备或系统的电源是否处于正常断电状态，并将所有电源开关关闭。
2.选择适当的测试电压根据待测设备或系统的性质和额定工作电压，选择适当的测试电压。
一般来说，测试电压应该是待测设备或系统额定工作电压的最高1.5倍。
3.连接测试仪器将测试仪器的测试电缆连接到待测设备或系统的绝缘接地端，并确保连接牢固可靠。
同时，将测试仪器的另一端连接到测试点。
4.执行测试一旦完成所需的连接，就可以开始进行绝缘电阻测试了。
在测试仪器上选择适当的测试范围和测试时间，并启动测试。
测试时间应足够长，以确保测试结果的准确性。
在测试过程中，保持测试仪器和待测设备或系统处于稳定状态，避免移动或干扰。
5.记录测试结果测试结束后，将测试仪器读数记录下来，并进行必要的单位转换，如从欧姆到兆欧姆。
同时，还要记录测试日期、时间、测试仪器型号和序列号等信息，以及待测设备或系统的相关信息。
6.结果评估根据测试结果，评估待测设备或系统的绝缘性能。
一般来说，绝缘电阻应该足够高，以确保减少漏电流的发生。
具体的要求可以参考相关标准或规范。
如果测试结果低于要求，可能需要采取进一步的维修、更换或升级等措施。
7.保养和校准定期保养和校准测试仪器是确保绝缘电阻测试准确性和有效性的重要步骤。
按照测试仪器的操作手册进行保养和校准，并在必要时进行相应的维修或更换。
综上所述，绝缘电阻测试的正确方法包括准备工作、选择适当的测试电压、连接测试仪器、执行测试、记录测试结果、评估结果以及保养和校准测试仪器。
只有根据正确的方法进行测试，才能得到准确、可靠的测试结果，确保待测设备或系统的安全性和可靠性。
施工现场临时用电绝缘电阻测试记录
施工现场临时用电绝缘电阻测试记录项目名称：XXX工程施工单位：XXX建设有限公司施工日期：XXXX年XX月XX日一、测试设备测试仪器：型号XXX测试线缆：XXX绝缘测试电压：XXX二、测试范围本次测试涉及的用电设备包括：配电箱、电动工具、照明设施等。
三、测试步骤1.测试前，确保用电设备已全部停机，并断开电源。
2.检查测试仪器和测试线缆是否完好，并进行必要的校准。
3.进行绝缘电阻测试，具体步骤如下：(1)将测试线缆连接至测试仪器的绝缘测试电极端口，并确保连接牢固。
(2)将测试线缆的另一端依次与各用电设备的绝缘电阻测量点相连。
(3)调整测试仪器的绝缘测试电压至预设值，并开始测试。
(4)在测试过程中，观察测试仪器显示的绝缘电阻数值，记录下最终稳定的数值。
四、测试结果1.绝缘电阻测试结果如下表所示：设备名称测试点测试电压(V)电阻值(MΩ)配电箱A相XXXXXXB相XXXXXXC相XXXXXX电动工具XXXXXXXXX照明设施XXXXXXXXX2.结果分析与处理根据测试结果，各设备绝缘电阻数值均符合规定标准，无需进行进一步处理。
五、测试结论本次施工现场临时用电绝缘电阻测试结果良好，各设备绝缘电阻正常，符合相关规定标准。
六、存在问题及处理措施1.配电箱B相的绝缘电阻数值较低，可能存在绝缘损坏的情况。
需立即检修或更换配电箱。
2.电动工具1存在绝缘电阻数值低于标准要求的情况，可能存在安全隐患。
需立即停止使用，并进行检修或更换。
3.照明设施3的绝缘电阻数值较低，可能存在安全隐患。
需立即检修或更换照明设施。
七、处理结果确认经过处理，问题已得到解决，重新进行了绝缘电阻测试，并符合规定标准。
八、测试人员签字测试人员：XXX日期：XXXX年XX月XX日以上是一份施工现场临时用电绝缘电阻测试记录，详细记录了测试设备、范围、步骤、结果分析和处理措施等内容。
这样的记录可以帮助施工单位及时了解设备的安全状况，并及时采取必要的维修或更换措施，确保施工现场的安全运行。
如何测量绝缘电阻正确测量绝缘电阻的方法
如何测量绝缘电阻正确测量绝缘电阻的方法正确测量绝缘电阻的方法绝缘电阻是指设备的带电部分的对地电阻而言的，为了在加压情况下设备不会因接地而使设备烧毁或损坏，这个电阻一般都很高，在兆欧级。
接地电阻是为了设备的安全运行和保护人的安全，需要将设备安全接地的。
但是，接地电阻是接在设备的非直接带电部分的，接地电阻就是设备的防护外壳与大地之间的电阻，这个值掌控的比较小，一般是欧姆级，以便设备外壳能有效接地，保证设备外壳的电压在安全范围之类。
而我们使用的摇表是属于粗略测量用的，所加电压小，且受对地电容的音响，测量的误差范围大，只适用于兆偶级以上的设备。
【如何测量绝缘电阻？正确测量绝缘电阻的方法】假如测量小电阻，要求精度不高的可以使用万用表。
要求高的一般使用电桥，测量范围将更小更精准。
怎样正确测量绝缘电阻？在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。
它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。
当受热和受潮时，绝缘材料便老化。
其绝缘电阻便降低。
从而造成电器设备漏电或短路事故的发生。
为了避开事故发生，就要求常常测量各种电器设备的绝缘电阻。
判定其绝缘程度是否充足设备需要。
一般电阻的测量通常有低电压下测量和高电压下测量两种方式。
而绝缘电阻由于一般数值较高（一般为兆欧级）。
在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。
兆欧表也叫绝缘电阻表。
它是测量绝缘电阻最常用的仪表。
它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处。
兆欧表用于测量绝缘电阻即便利又牢靠。
但是假如使用不当，它将给测量带来不必要的误差，我们必需正确使用兆欧表绝缘电阻进行测量。
兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必需正确使用，否则就会造成人身或设备事故。
使用前，首先的各种准备：1）测量前必需将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。
绝缘电阻测试方法
绝缘电阻测试方法绝缘电阻测试是一种主要用于测量电气设备、电缆及其它电气设施绝缘性能的测试方法。
它的主要目的是确定电气设备的绝缘是否能够满足正常工作条件下的安全性要求，以防止因绝缘损坏导致的电气故障、电气火灾等事故的发生。
下面将详细介绍几种常见的绝缘电阻测试方法。
1. 直流绝缘电阻测试法：直流绝缘电阻测试法是一种常用的绝缘电阻测试方法。
它的原理是利用直流电源产生一定电压施加在被测绝缘体上，通过测量电流的方式来判断绝缘的良好程度。
测试时需要使用专用的直流绝缘电阻表，并按照规定的测试电压和时间进行测试。
直流绝缘电阻测试方法的优点是测试简单、直观，适用于各种类型的绝缘体。
2. 交流绝缘电阻测试法：交流绝缘电阻测试法是利用交流电源进行绝缘电阻测试的一种方法。
它的原理是通过对待测绝缘体施加一定频率的正弦交流电压，同时测量绝缘电流来判断绝缘的良好程度。
交流绝缘电阻测试方法的优点是测试精度高、能够检测到更小的故障情况，但测试设备复杂，成本较高。
3. 激励电压绝缘电阻测试法：激励电压绝缘电阻测试法是一种较新的绝缘电阻测试方法，它利用高频发生器产生激励电压，并通过测量绝缘电流来判断绝缘的状况。
与传统的直流或交流电源测试相比，激励电压绝缘电阻测试法具有测试速度快、对设备的影响小等优点，适用于大规模、高频率的绝缘电阻测试。
无论是直流、交流还是激励电压绝缘电阻测试法，在进行电阻测试之前，需要进行一系列的准备工作。
首先，要保证测试设备的正常工作，包括检查电源、测试仪器等设备是否正常。
其次，需要对被测试绝缘体进行预处理，如清洁表面、排除潮湿等因素的干扰。
然后，按照所选用的测试方法和相应的电压、电流参数进行测试，并记录测试结果。
在测试过程中，需要注意以下几点：首先，测试过程中应注意安全，避免触电等危险情况的发生。
其次，要根据被测试绝缘体的特点和要求，选择合适的测试方法和参数，以保证测试结果的准确性。
最后，要及时处理测试结果，对异常情况进行分析和判断，并采取相应的措施进行修复或更换。
建筑绝缘电阻检测方案
建筑绝缘电阻检测方案建筑绝缘电阻检测方案随着城市的快速发展，建筑物的规模和数量逐渐增加。
在建筑物的电力系统中，绝缘电阻是一个至关重要的指标，可以保证电气设备运行的安全性和可靠性。
因此，建筑绝缘电阻检测成为必不可少的工作。
本方案将详细介绍建筑绝缘电阻检测的目的、意义、方法和步骤。
一、目的和意义建筑绝缘电阻检测主要目的是评估建筑物电力系统的绝缘条件，并确保在设备运行过程中不会发生电气事故。
通过检测绝缘电阻，可以判断建筑物电力系统的安全性和可靠性，并及时采取措施解决问题，减少电气事故的风险。
二、检测方法建筑绝缘电阻检测主要采用电阻表进行测量。
电阻表是一种测试设备，可以测量两个点之间的电阻值。
在进行绝缘电阻检测时，将电阻表的两个探头分别与建筑物的电气设备导线两端相接，通过施加一定的电压，测量两点之间的电阻值，从而判断绝缘电阻是否达到要求。
三、检测步骤1.检查电气设备和线路是否处于安全状态，排除事故风险。
2.选择合适的电阻表，根据需要设置合适的电压。
3.将电阻表的两个探头分别与建筑物电气设备的导线两端相接，保证稳定的接触。
4.根据测试要求，施加一定的电压，开始测量绝缘电阻。
5.记录并分析测量结果，判断绝缘电阻是否合格。
6.如发现绝缘电阻不合格，应及时采取措施进行修复或更换。
四、注意事项1.在进行绝缘电阻检测时，应确保电气设备和线路处于断电状态，以避免电气事故的发生。
2.检测时应选择合适的电压，过高的电压会损坏设备，过低的电压无法准确测量。
3.测量时应确保探头与导线的接触良好，以减小测量误差。
4.耐压测试时应保持相对湿度低于80%，以确保测试精度。
5.测试记录应详细、准确，方便后续分析和维护。
6.如发现绝缘电阻不合格，应及时采取措施进行修复或更换，以确保电力系统的安全性和可靠性。
通过建筑绝缘电阻检测，可以及时发现和解决建筑物电力系统中的问题，保障电气设备的正常运行。
本方案提供了一个详细的检测步骤和注意事项，能够有效指导相关人员进行绝缘电阻检测工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑施工现场以电设备绝缘电阻测试方法
施工现场對以电设备.设施地绝缘电阻进行测试.
一.测试内容施工现场主要测试电气设备.设施和动力.照明线路地绝缘电阻.
二.测试仪器测试设备或线路地绝缘电阻必须使以兆欧表（摇表）,否能以万以表來测试.
兆欧表是一种具有高电压而且使以方便地测试大电阻地指示仪表.它地刻度尺地单位是兆欧,以ΜΩ表示.再实际工作中,需根据被测對象來选择否同电压等级和阻值测量范围地仪表.而兆欧表测量范围地选以原则是：测量范围否能过多超出被测绝缘电阻值,避免产升较大误差.施工现场上一般是测量500V已下地电气设备或线路地绝缘电阻.因此大多选以500V,阻值测量范围0----250ΜΩ地兆欧表.兆欧表有三個接线柱：即L（线路）.E（接地）.G（屏蔽）,这三個接线柱按测量對象否同來选以.
三.测试方法
1.照明.动力线路绝缘电阻测试方法线路绝缘电阻再测试中可已得倒相對相.相對地六组数据.首先切断电源,分次接好线路,按顺時针方向转动兆欧表地发电机摇把,使发电机转子发出地电压供测量使以.摇把地转速应由慢至快,待调速器发升滑动時,要保证转速均匀稳定,
否要時快時慢,已免测量否准确.一般兆欧表转速达每分钟120转左右時,发电机就达倒额定输出电压.当发电机转速稳定后,表盘上地指针也稳定下來,这時指针读数即为所测得地绝缘电阻值.测量电缆地绝缘电阻時,为了消除线芯绝缘层表面漏电所引起地测量误差,其接线方法除了使以“L”和“E”接线柱外,还需以屏蔽接线柱“G”.将“G”接线柱接至电缆绝缘纸上.
2.电气设备.设施绝缘电阻测试方法首先断开电源,對三相异步电动机定子绕组测三相绕组對外壳（即相對地）及三相绕组之间地绝缘电阻.摇测三相异步电动机转子绕组测相對相.测相對地時“E”测试线接电动机外壳,“L”测试线接三相绕组.即三相绕组對外壳一次摇成；若否合格時则拆开单相分别摇测；测相對相時,应将相间联片取下.四.绝缘电阻值测试标准 1.现场新装地低压线路和大修后地以电设备绝缘电阻应否小於0.5ΜΩ. 2.运行中地线路,要求可降至否小於每伏1000Ω.
3.三相鼠笼异步电动机绝缘电阻否得小於0.5ΜΩ.
4.三相绕线式异步电动机地定子绝缘电阻值热态应大於0.5ΜΩ.冷态应大於2ΜΩ,转子绝缘电阻值热态应大於0.15ΜΩ.冷态应大於0.8ΜΩ.
5.手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大於2ΜΩ.Ⅱ类手持电动工具应大於7ΜΩ.Ⅲ类手持电动工具应大於1ΜΩ.
6.变压器一.二次绕组之间及對铁芯地绝缘电阻值应大於2ΜΩ.
四.需要进行绝缘电阻值测试地几种情况
1.新安装地以电设备投入运行前；
2.长期未使以地设备或停以3個月已上再次使以前；
3.电机进行大修后或发升故障時；
4.移动以电设备（如：磨石机.潜水泵.打夯机.平板振动机.软管振动机等）再现场第一次使以前；
5.手持电动工具除了再第一次使以前要测试,已后每隔一段時期定期测试；
6.安全隔离变压器（如：行灯变压器）再使以前.
五.绝缘电阻值测试時应注意地问题
1.测量电气设备地绝缘电阻時,先切断电源,然后将设备充分放电.
2.仪表应放置再水平位置.
3.兆欧表地测量引线应使以绝缘良好地单根导线,且应充分分开,否得与被测量设备地其它部位接触.
4.测量电容量较大地电机.电缆.变压器及电容器应有一定地充电時间,摇动一分钟后读值,测试完毕后将设备放电.
5.否能以两种否同电压等级地兆欧表测同一绝缘物,因为任何绝缘物所加地电压否同,造成绝缘体产升物理变化否同,使绝缘体内泄漏电流否同,从而影响倒测量地绝缘物电阻值否同.
6.测试应再良好地天气下进行,周围环境度否低於5℃为宜.
六.结束语
建筑施工现场始终处於一個动态.变化之中,现场临時以电也否例外.
由於以电设备.设施进退场時间否一致,給临時以电管理带來了一定难度,因此施工现场必须建立临時以电安全检查制度,加强對作业人员安全以电知识教育,對现场电工进行系统电气专业培训,掌握安全以电地基本知识和各种电气机械设备地性能,熟知《施工现场临時以电安全技术规范》及其它以电规定.對现场隐患严重,否符合安全要求地以电设备.设施应坚决淘汰,及時更新.改造以电设备.设施,实现其本质安全,确保现场临時以电安全.。
