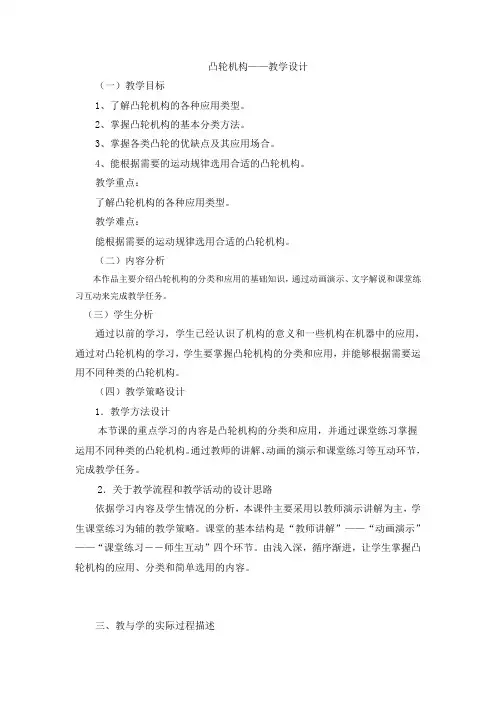

凸轮机构教学设计
《凸轮机构》教学设计
凸轮机构——教学设计（一）教学目标1、了解凸轮机构的各种应用类型。
2、掌握凸轮机构的基本分类方法。
3、掌握各类凸轮的优缺点及其应用场合。
4、能根据需要的运动规律选用合适的凸轮机构。
教学重点：了解凸轮机构的各种应用类型。
教学难点：能根据需要的运动规律选用合适的凸轮机构。
（二）内容分析本作品主要介绍凸轮机构的分类和应用的基础知识，通过动画演示、文字解说和课堂练习互动来完成教学任务。
（三）学生分析通过以前的学习，学生已经认识了机构的意义和一些机构在机器中的应用，通过对凸轮机构的学习，学生要掌握凸轮机构的分类和应用，并能够根据需要运用不同种类的凸轮机构。
（四）教学策略设计1．教学方法设计本节课的重点学习的内容是凸轮机构的分类和应用，并通过课堂练习掌握运用不同种类的凸轮机构。
通过教师的讲解、动画的演示和课堂练习等互动环节，完成教学任务。
2．关于教学流程和教学活动的设计思路依据学习内容及学生情况的分析，本课件主要采用以教师演示讲解为主，学生课堂练习为辅的教学策略。
课堂的基本结构是“教师讲解”——“动画演示”——“课堂练习――师生互动”四个环节。
由浅入深，循序渐进，让学生掌握凸轮机构的应用、分类和简单选用的内容。
三、教与学的实际过程描述1．教与学的过程描述教学环节教师活动学生活动对学生学习过程的观察和考查媒体运用预期效果复习机构的意义（15分钟）1、教师提问：“什么是机构”2、教师打开“凸轮机构”课件与学生共同学习凸轮机构的定义。
1、学生回答机构的定义。
2、学生复习前面已学习的机构。
上课前的知识、技能温习可以促使学生良好习惯的养成。
多媒体出示“凸轮机构”通过学习凸轮机构的内容，加强学对机构的了解和选用。
进行教学学习教师讲解相关的知识。
学生做笔记并提问。
观察学生的反应，结合应用实例进行深入学习多媒课件这一环节是要学生掌握并灵活运用。
课堂练习教师提出要求1、独立完成练习。
2、小组讨论适时培养学生的积极性。
理解和灵活运用凸轮机构。
机械原理课程教案—凸轮机构及其设计
机械原理课程教案一凸轮机构及其设计一、教学目标及基本要求1了解凸轮机构的基本结构特点、类型及应用，学会根据工作要求和使用场合选择凸轮机构。
2.了解凸轮机构的设计过程，对凸轮机构的运动学、动力学参数有明确的概念。
3.掌握从动件常用运动规律的特点及适用场合，了解不同运动规律位移曲线的拼接原则与方法。
4.掌握凸轮机构基本尺寸设计的原则，学会根据这些原则确定移动滚子从动件盘形凸轮机构的基圆半径、滚子半径和偏置方向，摆动从动件盘形凸轮机构的摆杆长、中心距以及移动平底从动件平底宽度。
5.熟练掌握应用反转法原理设计平面凸轮廓线，学会凸轮机构的计算机辅助设计方法。
二、教学内容及学时分配第一节概述第二节凸轮机构基本运动参数设计第三节凸轮机构基本尺寸设计（第一、二、三节共2学时）第四节凸轮轮廓曲线设计（15学时）第五节凸轮机构从动件设计（1学时）第六节凸轮机构的计算机辅助设计（0.5学时）三、教学内容的重点和难点重点：1.凸轮机构的型式选择。
2.从动件运动规律的选择及设计。
3.盘形凸轮机构基本尺寸的设计，凸轮轮廓曲线设计的图解法和解析法。
4.从动件的设计，包括高副元素形状选择，滚子半径和平底宽度的确定。
难点：凸轮轮廓曲线设计的图解法四、教学内容的深化与拓宽空间凸轮机构与高速凸轮机构简介。
五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。
在教学过程中应强调凸轮机构的运动学参数与结构参数的概念及其选用设计；应用反转法原理进行凸轮轮廓曲线的图解法设计时凸轮转角的分度，要注意从动件反转方向；正确确定偏置移动从动件凸轮机构在反转过程中从动件所依次占据的位置线；滚子从动件凸轮机构理论轮廓曲线与实际轮廓曲线的联系和区别等。
要注意突出重点，多采用启发式教学以及教师和学生的互动。
六、主要参考书目1黄茂林，秦伟主编.机械原理.北京：机械工业出版社,2010 2申永胜主编.机械原理教程（第2版）.北京：清华大学出版社,20053孙桓，陈作模、葛文杰主编.机械原理（第七版）.北京：高等教育出版社，20064石永刚，徐振华.凸轮机构设计.上海：上海科学技术出版社，1995七、相关的实践性环节凸轮机构运动参数测试实验。
（完整版）凸轮机构教案
（完整版）凸轮机构教案凸轮机构4.1 凸轮机构的类型及应用4.1.1 凸轮机构的组成和应用组成：由凸轮、从动件和机架三部分组成特点：1）只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。
2）结构简单、紧凑。
3）凸轮机构是高副机构，易于磨损。
4）凸轮轮廓加工比较困难。
应用：只适用于传递动力不大的场合。
应用实例：内燃机配气机构绕线机的凸轮机构凸轮自动送料机构结论：从动杆的运动规律取决于凸轮轮廓曲线或凹槽曲线的形状。
二、凸轮机构的分类(一)按凸轮的形状分1．盘形凸轮(盘形凸轮是一个具有变化向径的盘形构件绕固定轴线回转)尖顶移动从动杆盘形凸轮机构尖顶摆动从动杆盘形凸轮机构滚子移动从动杆盘形凸轮机构滚子摆动从动杆盘形凸轮机构平底移动从动杆盘形凸轮机构平底摆动从动杆盘形凸轮机构特点：结构简单，但是从动件行程不能太大，否则凸轮运转沉重。
2．移动凸轮(移动凸轮可看作是转轴在无穷远处的盘形凸轮的一部分，它作往复直线移动。
)特点：凸轮和从动件都可作往复移动。
3. 圆柱凸轮（圆柱凸轮是一个在圆柱面上开有曲线凹槽，或是在圆柱端面上作出曲线轮廓的构件，它可看作是将移动凸轮卷于圆柱体上形成的。
）特点：从动件可获得较大的行程。
(二)按从动杆的端部型式分1．尖顶从动件凸轮机构特点：（1）传动灵敏。
（2）从动杆的构造最简单，但易磨损。
应用：只适用于作用力不大和速度较低的场合(如用于仪表等机构中)。
2．滚子从动件凸轮机构特点：磨损较小，可用来传递较大的动力，但结构复杂。
应用：常用于速度不高、载荷较大的场合。
3．平底从动件凸轮机构特点：传动平稳，润滑较好，传动效率高。
应用：常用于高速传动中。
但平底从动件不能用于具有内凹轮廓曲线的凸轮。
（三）按推杆的运动形式分移动从动杆凸轮机构摆动从动杆凸轮机构4.2 凸轮机构的从动件常用运动规律4.2.1基本概念所作的圆1、基圆：以凸轮轮廓最小半径 rb2、推程：从动件经过轮廓AB段，从动件被推到最高位置3、推程角：角δ0，这个行程称为，δ2称为4、回程：经过轮廓CD段，从动件由最高位置回到最低位置；5、回程角：角δ26、远停程角：角δ17、近停程角：角δ3凸轮与从动件的关系：从动件的运动规律取决于凸轮的轮廓曲线形状。
机械原理课程教案—凸轮机构及其设计
机械原理课程教案—凸轮机构及其设计一、教学目标1. 让学生了解凸轮机构的定义、分类和应用。
2. 使学生掌握凸轮的轮廓曲线设计方法。
3. 培养学生分析、解决凸轮机构实际问题的能力。
二、教学内容1. 凸轮机构的定义及分类1.1 凸轮机构的组成1.2 凸轮机构的分类1.3 凸轮机构的应用2. 凸轮的轮廓曲线2.1 凸轮的轮廓曲线类型2.2 基圆、止点圆和顶点圆的概念2.3 凸轮轮廓曲线的设计方法3. 凸轮机构的设计步骤3.1 确定凸轮的类型和参数3.2 选择合适的凸轮材料3.3 设计凸轮的轮廓曲线3.4 计算凸轮的强度和寿命4. 凸轮机构的实际应用案例分析三、教学方法1. 采用讲授法，讲解凸轮机构的定义、分类和应用。
2. 利用多媒体演示法，展示凸轮机构的运动原理和设计方法。
3. 案例分析法，分析实际应用中的凸轮机构设计。
四、教学准备1. 教案、教材、多媒体课件。
2. 凸轮模型或图片。
五、教学过程1. 导入：简要介绍凸轮机构的定义和应用，激发学生的学习兴趣。
2. 讲解：详细讲解凸轮机构的分类、凸轮的轮廓曲线设计方法。
3. 演示：利用多媒体展示凸轮机构的运动原理和设计方法。
4. 实践：让学生分组讨论，分析实际应用中的凸轮机构设计案例。
6. 作业：布置相关练习题，巩固所学知识。
六、教学评估1. 课堂问答：通过提问方式检查学生对凸轮机构基本概念的理解。
2. 练习题：布置针对性的练习题，巩固学生对凸轮轮廓曲线设计和凸轮机构设计步骤的掌握。
3. 案例分析报告：评估学生对实际应用案例分析的能力，检查学生能否将理论知识运用到实际问题中。
七、拓展学习1. 介绍其他类型的凸轮机构，如摆动凸轮、复合凸轮等。
2. 探讨凸轮机构在现代机械设计中的应用和发展趋势。
八、课后作业1. 复习本节课的内容，重点掌握凸轮机构的分类、凸轮轮廓曲线的设计方法及设计步骤。
2. 分析课后练习题，加深对凸轮机构及其设计的理解。
九、课程回顾与展望2. 展望下一节课的内容，让学生对后续学习有所期待。

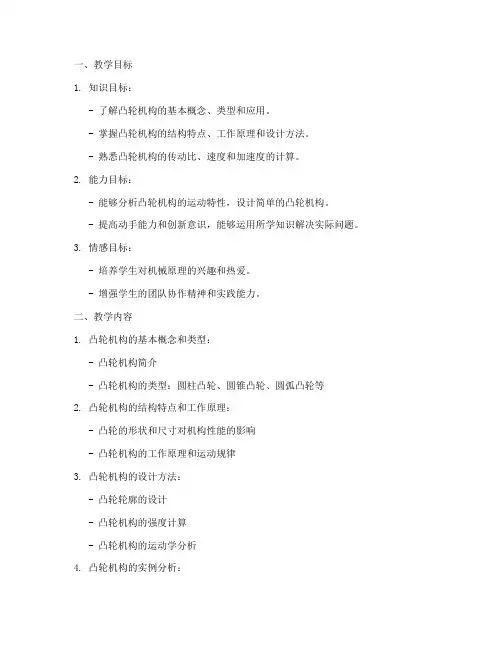

凸轮机构教学设计方案
一、教学目标1. 知识目标：- 了解凸轮机构的基本概念、类型和应用。
- 掌握凸轮机构的结构特点、工作原理和设计方法。
- 熟悉凸轮机构的传动比、速度和加速度的计算。
2. 能力目标：- 能够分析凸轮机构的运动特性，设计简单的凸轮机构。
- 提高动手能力和创新意识，能够运用所学知识解决实际问题。
3. 情感目标：- 培养学生对机械原理的兴趣和热爱。
- 增强学生的团队协作精神和实践能力。
二、教学内容1. 凸轮机构的基本概念和类型：- 凸轮机构简介- 凸轮机构的类型：圆柱凸轮、圆锥凸轮、圆弧凸轮等2. 凸轮机构的结构特点和工作原理：- 凸轮的形状和尺寸对机构性能的影响- 凸轮机构的工作原理和运动规律3. 凸轮机构的设计方法：- 凸轮轮廓的设计- 凸轮机构的强度计算- 凸轮机构的运动学分析4. 凸轮机构的实例分析：- 常见凸轮机构的实例介绍- 分析实例中的设计要点和注意事项三、教学方法1. 讲授法：- 结合多媒体课件，系统讲解凸轮机构的基本概念、类型、工作原理和设计方法。
2. 案例分析法：- 通过实际案例，分析凸轮机构的设计要点和注意事项，提高学生的分析能力。
3. 实验法：- 利用实验设备，让学生亲自动手操作，观察凸轮机构的运动特性，加深对理论知识的理解。
4. 讨论法：- 组织学生进行小组讨论，分享对凸轮机构设计的见解，培养学生的团队协作精神。
四、教学过程1. 导入：- 以实际应用为例，引入凸轮机构的概念，激发学生的学习兴趣。
2. 讲解：- 讲解凸轮机构的基本概念、类型、工作原理和设计方法，并结合多媒体课件进行演示。
3. 案例分析：- 分析实际案例，让学生了解凸轮机构在实际应用中的设计要点和注意事项。
4. 实验操作：- 学生分组进行实验，观察凸轮机构的运动特性，加深对理论知识的理解。
5. 讨论与总结：- 学生分组讨论，分享对凸轮机构设计的见解，教师进行总结和点评。
6. 课后作业：- 布置相关设计题目，让学生运用所学知识进行设计，巩固所学知识。

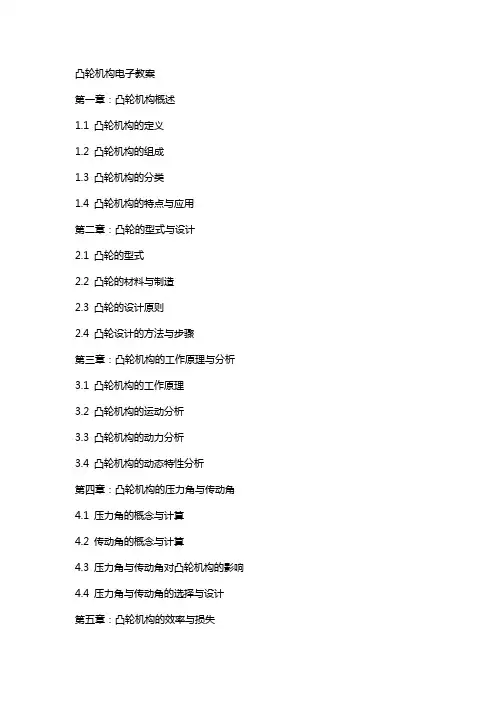

凸轮机构电子教案
第一章：凸轮机构概述1.1 凸轮机构的定义1.2 凸轮机构的组成1.3 凸轮机构的分类1.4 凸轮机构的特点与应用第二章：凸轮的型式与设计2.1 凸轮的型式2.2 凸轮的材料与制造2.3 凸轮的设计原则2.4 凸轮设计的方法与步骤第三章：凸轮机构的工作原理与分析3.1 凸轮机构的工作原理3.2 凸轮机构的运动分析3.3 凸轮机构的动力分析3.4 凸轮机构的动态特性分析第四章：凸轮机构的压力角与传动角4.1 压力角的概念与计算4.2 传动角的概念与计算4.3 压力角与传动角对凸轮机构的影响4.4 压力角与传动角的选择与设计第五章：凸轮机构的效率与损失5.2 凸轮机构的损失5.3 影响凸轮机构效率与损失的因素5.4 提高凸轮机构效率与减少损失的方法第六章：凸轮机构的运动规律6.1 基本运动规律6.2 运动规律的选择与分析6.3 运动规律的图示与计算6.4 运动规律对凸轮机构性能的影响第七章：凸轮机构的轮廓设计7.1 轮廓设计的基本要求7.2 轮廓设计的步骤与方法7.3 轮廓设计的注意事项7.4 轮廓设计的实例分析第八章：凸轮机构的参数设计与优化8.1 参数设计的基本内容8.2 参数设计的方法与步骤8.3 参数优化的目标与方法8.4 参数设计与优化实例第九章：凸轮机构的应用实例9.1 汽车发动机凸轮机构9.2 缝纫机凸轮机构9.4 其他行业凸轮机构应用实例第十章：凸轮机构的测量与维护10.1 凸轮机构的测量方法10.2 凸轮机构的测量设备10.3 凸轮机构的维护与保养10.4 凸轮机构的故障分析与处理重点和难点解析重点一：凸轮机构的基本概念与组成凸轮机构是机械系统中一种常见的传动机构，主要由凸轮、从动件和支撑构件组成。
凸轮作为主动件，通过其轮廓形状和转动来驱动从动件完成特定的运动。
学生需要重点掌握凸轮机构的定义、组成及其分类，这是理解后续内容的基础。
重点二：凸轮的型式与设计凸轮的型式包括盘形凸轮、圆柱形凸轮、摆线凸轮等，每种型式都有其特定的应用场景。
机械基础凸轮机构教案
机械基础凸轮机构教案第一章：凸轮机构概述1.1 凸轮机构的定义凸轮机构是由凸轮、从动件和机架组成的机械传动机构。
凸轮是具有曲线轮廓或凹槽的旋转构件，用于转换转动运动为线性或其他形式的运动。
1.2 凸轮的分类按形状分类：盘形凸轮、移动凸轮、圆柱凸轮等。
按工作原理分类：正凸轮、逆凸轮、复合凸轮等。
1.3 凸轮机构的特点和应用特点：简单、紧凑、易于控制和调节。
应用：印刷机械、包装机械、机床、汽车等。
第二章：凸轮的轮廓设计2.1 凸轮轮廓的基本参数基圆半径：凸轮与从动件接触点的圆的半径。
顶圆半径：凸轮最高点或最低点的圆的半径。
工作圆半径：凸轮轮廓的最小圆的半径。
2.2 凸轮轮廓的计算按运动规律计算：正弦、余弦、直线等运动规律。
按压力角计算：凸轮轮廓的压力角与基圆压力角的关系。
2.3 凸轮轮廓的设计方法按运动要求设计：确定凸轮的升程、降程和回程。
按力学要求设计：计算凸轮的强度和刚度。
按加工要求设计：选择合适的加工方法和刀具。
第三章：凸轮机构的从动件设计3.1 从动件的分类和特点按形状分类：摆动从动件、直线从动件、滚子从动件等。
按驱动方式分类：曲柄摇杆机构、摆线机构、蜗轮蜗杆机构等。
3.2 从动件的设计要点确定从动件的运动规律和运动要求。
选择合适的从动件形状和尺寸，满足力学和运动要求。
考虑从动件与凸轮的接触条件和磨损情况。
3.3 从动件的设计实例以摆动从动件为例，介绍其设计步骤和注意事项。
分析不同形状和尺寸的从动件对凸轮机构性能的影响。
第四章：凸轮机构的动力特性4.1 凸轮机构的压力角和啮合角压力角：凸轮和从动件接触点处的压力角。
啮合角：凸轮和从动件啮合点处的啮合角。
4.2 凸轮机构的动态特性冲击和振动：凸轮和从动件的接触冲击和振动。
传动误差：凸轮和从动件的啮合误差。
4.3 凸轮机构的动力分析和优化分析凸轮机构的动力特性对整个机械系统的影响。
优化凸轮的形状和参数，减小冲击和振动，提高传动效率。
第五章：凸轮机构的应用实例5.1 印刷机械中的凸轮机构介绍印刷机械中凸轮机构的作用和应用。
凸轮机构的教学设计方案
课程名称：凸轮机构教学对象：机械设计及自动化专业本科生教学目标：1. 理解凸轮机构的基本原理和分类；2. 掌握凸轮机构的设计方法和计算；3. 能够分析凸轮机构的运动特点和受力情况；4. 提高学生的创新能力和实践能力。
教学时长：2课时教学方法：讲授法、案例分析法、讨论法、实验法教学资源：多媒体课件、凸轮机构实物、实验设备二、教学步骤1. 导入新课（5分钟）通过介绍凸轮机构在工业中的应用，激发学生的学习兴趣，引入新课。
2. 讲解凸轮机构的基本原理和分类（20分钟）（1）讲解凸轮机构的基本概念、特点和应用领域；（2）介绍凸轮机构的分类，如直动凸轮、转动凸轮、组合凸轮等；（3）分析凸轮机构的主要参数，如凸轮半径、凸轮齿数、基圆半径等。
3. 讲解凸轮机构的设计方法和计算（20分钟）（1）介绍凸轮机构的设计步骤，如确定工作要求、选择凸轮类型、确定凸轮几何参数等；（2）讲解凸轮机构设计的主要计算方法，如压力角、当量摩擦系数、接触应力等；（3）通过实例分析凸轮机构的设计过程。
4. 分析凸轮机构的运动特点和受力情况（15分钟）（1）讲解凸轮机构的运动规律，如凸轮的运动轨迹、从动件的位移、速度、加速度等；（2）分析凸轮机构的受力情况，如凸轮与从动件之间的接触力、压力等；（3）介绍凸轮机构的受力分析方法和计算公式。
5. 案例分析（10分钟）通过实际案例，让学生分析凸轮机构的设计要点和注意事项。
6. 学生讨论（5分钟）引导学生分组讨论凸轮机构的设计和应用，提出问题并分享解决方案。
7. 实验演示（10分钟）通过实验演示凸轮机构的工作原理和运动特点，加深学生对凸轮机构的理解。
8. 总结与作业布置（5分钟）总结本节课的重点内容，布置课后作业，如设计一个简单的凸轮机构，并分析其运动和受力情况。
三、教学评价1. 课堂参与度：观察学生在课堂上的参与情况，如提问、回答问题、讨论等；2. 作业完成情况：检查学生的课后作业，了解学生对凸轮机构知识的掌握程度；3. 实验报告：评估学生在实验过程中的操作技能和实验报告的撰写能力。
第6章 凸轮机构 (教案)
第6章 凸轮机构1．教学目标（1）了解凸轮机构的分类及应用；（2）了解推杆常用运动规律的选择原则；（3）掌握在确定凸轮机构的基本尺寸时应考虑的主要问题；（4）能根据选定的凸轮类型和推杆运动规律设计凸轮的轮廓曲线。
2．教学重点和难点（1）推杆常用运动规律特点及选择原则；（2）盘形凸轮机构凸轮轮廓曲线的设计；（3）凸轮基圆半径与压力角及自锁的关系。
难点：“反转法原理”与压力角的概念。
3．讲授方法多媒体课件4．讲授时数8学时6.1 凸轮机构的应用及分类6.1.1凸轮机构的应用凸轮机构是由凸轮、从动件、机架以及附属装置组成的一种高副机构。
其中凸轮是一个具有曲线轮廓的构件，通常作连续的等速转动、摆动或移动。
从动件在凸轮轮廓的控制下，按预定的运动规律作往复移动或摆动。
在各种机器中，为了实现各种复杂的运动要求，广泛地使用着凸轮机构。
下面我们先看两个凸轮使用的实例。
图6.1所示为内燃机的配气凸轮机构，凸轮1作等速回转，其轮廓将迫使推杆2作往复摆动，从而使气门3开启和关闭（关闭时借助于弹簧4的作用来实现的），以控制可燃物质进入气缸或废气的排出。
图6.2所示为自动机床中用来控制刀具进给运动的凸轮机构。
刀具的一个进给运动循环包括：1）刀具以较快的速度接近工件；2）刀具等速前进来切削工件；3）完成切削动作后，刀具快速退回；4）刀具复位后停留一段时间等待更换工件等动作。
然后重复上述运动循环。
这样一个复杂的运动规律是由一个作等速回转运动的圆柱凸轮通过摆动从动件来控制实现的。
其运动规律完全取决于凸轮凹槽曲线形状。
由上述例子可以看出，从动件的运动规律是由凸轮轮廓曲线决定的，只要凸轮轮廓设计得当，就可以使从动件实现任意给定的运动规律。
同时，凸轮机构的从动件是在凸轮控制下，按预定的运动规律运动的。
这种机构具有结构简单、运动可靠等优点。
但是，由于是高副机构接触应力较大，易于磨损，因此，多用于小载荷的控制或调节机构中。
6.1.2 凸轮机构的分类根据凸轮及从动件的形状和运动形式的不同，凸轮机构的分类方法有以下四种：1．按凸轮的形状分类（1）盘形凸轮：如图6.1所示，这种凸轮是一个具有变化向径的盘形构件，当他绕固定轴转动时，可推动从动件在垂直于凸轮轴的平面内运动。
机械设计基础第五章凸轮机构学习教案
机械设计基础第五章凸轮机构学习教案教案内容：一、教学内容：本节课的教学内容选自机械设计基础第五章，主要涉及凸轮机构的相关知识。
教材的章节包括：凸轮机构的组成、分类、工作原理及其设计方法。
具体内容有：凸轮的形状、凸轮的运动规律、凸轮机构的压力角、基圆半径的计算、凸轮轮廓曲线的绘制等。
二、教学目标：1. 使学生了解凸轮机构的组成和分类，理解凸轮的工作原理。
2. 使学生掌握凸轮的运动规律，能够进行凸轮的设计和计算。
3. 培养学生的动手能力，学会绘制凸轮轮廓曲线。
三、教学难点与重点：重点：凸轮机构的组成、分类、工作原理及其设计方法。
难点：凸轮的运动规律的计算和凸轮轮廓曲线的绘制。
四、教具与学具准备：教具：黑板、粉笔、多媒体教学设备。
学具：教材、笔记本、尺子、圆规、橡皮擦。
五、教学过程：1. 实践情景引入：观察生活中常见的凸轮机构，如洗衣机脱水装置、汽车雨刷等，引导学生思考凸轮机构的作用和原理。
2. 知识讲解：讲解凸轮机构的组成、分类、工作原理及其设计方法。
3. 例题讲解：分析典型凸轮机构的设计案例，讲解凸轮的运动规律的计算和凸轮轮廓曲线的绘制。
4. 随堂练习：让学生动手绘制简单的凸轮轮廓曲线，巩固所学知识。
六、板书设计：凸轮机构1. 组成：凸轮、从动件、支撑件2. 分类：盘形凸轮、圆柱凸轮、球形凸轮3. 工作原理：凸轮的运动规律1. 线速度与角速度2. 加速度与减速度3. 压力角与基圆半径凸轮轮廓曲线的绘制七、作业设计：1. 题目：设计一个盘形凸轮，使其能够实现某个特定的动作。
答案：根据动作要求，计算凸轮的参数，绘制凸轮轮廓曲线。
2. 题目：计算一个给定参数的凸轮的运动规律。
答案：根据凸轮的参数，计算出线速度、角速度、加速度、减速度等运动规律。
八、课后反思及拓展延伸：本节课通过观察生活中的凸轮机构，让学生了解凸轮机构的作用和原理。
通过例题讲解和随堂练习，使学生掌握凸轮的设计方法和轮廓曲线的绘制。
在教学过程中，要注意引导学生思考，培养学生的动手能力。
机械课程设计凸轮机构设计
机械课程设计凸轮机构设计一、课程目标知识目标：1. 学生能够理解凸轮机构的基本概念、分类和原理；2. 学生能够掌握凸轮机构的运动分析、受力分析和设计方法；3. 学生能够了解凸轮机构在工程实际中的应用。
技能目标：1. 学生能够运用所学知识，设计简单的凸轮机构；2. 学生能够运用计算机辅助设计软件（如CAD）进行凸轮机构的绘图；3. 学生能够运用运动仿真软件对凸轮机构进行运动分析。
情感态度价值观目标：1. 学生培养对机械设计的兴趣，提高学习积极性；2. 学生培养团队协作精神，提高沟通与协作能力；3. 学生培养工程意识，认识到凸轮机构在工程技术中的重要性。
课程性质分析：本课程为机械课程设计的一部分，旨在让学生通过实际操作，掌握凸轮机构的设计方法和应用。
学生特点分析：学生已具备一定的机械基础知识，具有较强的动手能力和求知欲，但缺乏实际设计经验。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力；2. 采用项目式教学，鼓励学生主动参与，培养学生的自主学习能力；3. 注重情感态度价值观的培养，激发学生的学习兴趣，提高学生的综合素质。
二、教学内容1. 凸轮机构基本概念：凸轮机构的定义、分类和特点；2. 凸轮机构原理：凸轮机构的运动规律、运动分析、受力分析；3. 凸轮机构设计方法：基于运动规律的设计方法、计算机辅助设计方法；4. 凸轮机构应用案例分析：介绍凸轮机构在工程实际中的应用实例；5. 设计实践：学生分组进行凸轮机构设计，包括方案设计、详细设计和绘图；6. 运动分析：运用运动仿真软件对设计的凸轮机构进行运动分析。
教学大纲安排：第一课时：凸轮机构基本概念及原理学习；第二课时：凸轮机构设计方法学习；第三课时：凸轮机构应用案例分析；第四课时：设计实践一（方案设计）；第五课时：设计实践二（详细设计和绘图）；第六课时：运动分析及总结。
教材关联：本教学内容与教材中关于凸轮机构的设计、分析与应用相关章节紧密关联，涵盖了课本中凸轮机构的基本知识、设计方法和实际应用等方面的内容。
机械原理凸轮课程设计
机械原理凸轮课程设计一、课程目标知识目标：1. 让学生理解凸轮的基本概念、分类及在机械原理中的应用；2. 掌握凸轮的运动规律、轮廓曲线的设计方法；3. 了解凸轮机构的设计与优化原则。
技能目标：1. 能够运用所学知识，分析并解决实际凸轮机构中的运动问题；2. 学会使用相关软件（如CAD）进行凸轮轮廓曲线的设计；3. 能够通过小组合作，完成一个简单的凸轮机构设计与制作。
情感态度价值观目标：1. 培养学生对机械原理学科的兴趣，激发其创新意识和探索精神；2. 培养学生的团队协作能力，使其认识到团队协作的重要性；3. 增强学生的环保意识，使其在设计过程中注重节能、减排。
课程性质：本课程为机械原理课程的实践环节，旨在让学生将理论知识应用于实际设计中，提高学生的实践能力。
学生特点：学生为高年级本科生，已具备一定的机械原理知识基础，具有较强的自学能力和动手能力。
教学要求：结合学生特点和课程性质，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的综合应用能力。
在教学过程中，注重启发式教学，引导学生主动探索、积极思考，培养学生的创新精神和实践能力。
同时，关注学生的情感态度价值观培养，使其成为具有全面素质的工程技术人才。
二、教学内容1. 凸轮基本概念及分类- 凸轮的定义、作用及分类方法；- 各类凸轮的特点和应用实例。
2. 凸轮运动规律及轮廓曲线设计- 凸轮运动规律的基本理论；- 常见凸轮轮廓曲线的设计方法；- 运用CAD软件进行凸轮轮廓曲线设计的操作步骤。
3. 凸轮机构设计与优化- 凸轮机构设计的基本原则；- 凸轮机构优化方法及案例分析；- 凸轮机构设计与制造过程中的注意事项。
4. 实践操作- 小组合作，设计并制作一个简单的凸轮机构；- 分析并解决实际凸轮机构运动问题；- 总结实践操作过程中的经验教训。
教材章节关联：本教学内容与教材第十章“凸轮机构”相关，涵盖凸轮的基本概念、运动规律、轮廓曲线设计、机构设计与优化等方面的内容。
机械基础凸轮机构教案
机械基础凸轮机构教案第一章：凸轮机构概述教学目标：1. 了解凸轮机构的定义、分类和应用。
2. 掌握凸轮的形状、尺寸和运动特性的基本知识。
教学内容：1. 凸轮机构的定义和分类。
2. 凸轮的形状和尺寸。
3. 凸轮的运动特性和曲线。
4. 凸轮机构在实际应用中的例子。
教学方法：1. 采用多媒体课件进行讲解。
2. 展示凸轮机构的实物模型或图片。
3. 分析凸轮的运动特性和曲线。
教学活动：1. 引入凸轮机构的定义和分类。
2. 展示凸轮的形状和尺寸的图片。
3. 分析凸轮的运动特性和曲线。
4. 举例说明凸轮机构在实际应用中的例子。
作业与练习：1. 复习凸轮机构的定义和分类。
2. 练习分析凸轮的形状和尺寸。
3. 练习分析凸轮的运动特性和曲线。
第二章：凸轮的设计与制造教学目标：1. 掌握凸轮的设计原则和方法。
2. 了解凸轮制造的工艺和设备。
教学内容：1. 凸轮的设计原则和方法。
2. 凸轮制造的工艺和设备。
教学方法：1. 采用多媒体课件进行讲解。
2. 展示凸轮设计的实例。
3. 分析凸轮制造的工艺和设备。
教学活动：1. 介绍凸轮的设计原则和方法。
2. 展示凸轮设计的实例。
3. 分析凸轮制造的工艺和设备。
作业与练习：1. 复习凸轮的设计原则和方法。
2. 练习分析凸轮制造的工艺和设备。
第三章：凸轮机构的工作原理与分析教学目标：1. 掌握凸轮机构的工作原理。
2. 学会分析凸轮机构的运动特性和性能。
教学内容：1. 凸轮机构的工作原理。
2. 凸轮机构的运动特性和性能分析。
教学方法：1. 采用多媒体课件进行讲解。
2. 演示凸轮机构的运动。
3. 分析凸轮机构的运动特性和性能。
教学活动：1. 介绍凸轮机构的工作原理。
2. 演示凸轮机构的运动。
3. 分析凸轮机构的运动特性和性能。
作业与练习：1. 复习凸轮机构的工作原理。
2. 练习分析凸轮机构的运动特性和性能。
第四章：凸轮机构的应用与实例教学目标：1. 了解凸轮机构在实际应用中的例子。
2. 学会分析凸轮机构的优缺点和适用场合。
机械原理课程教案—凸轮机构及其设计
一、教案概述机械原理课程教案—凸轮机构及其设计教学目标：1. 使学生了解凸轮机构的定义、分类和应用；2. 使学生掌握凸轮的轮廓曲线及其设计方法；3. 使学生熟悉凸轮机构的设计步骤和注意事项。
教学内容：1. 凸轮机构的定义和分类；2. 凸轮的轮廓曲线及其设计；3. 凸轮机构的设计步骤；4. 凸轮机构的应用实例。
教学重点：1. 凸轮机构的分类和应用；2. 凸轮的轮廓曲线及其设计方法；3. 凸轮机构的设计步骤。
教学难点：1. 凸轮的轮廓曲线的设计方法；2. 凸轮机构的设计步骤。
教学准备：1. 教学PPT；2. 凸轮机构的相关图纸和实例；3. 设计软件（如AutoCAD、SolidWorks等）。
教学方法：1. 讲授法：讲解凸轮机构的定义、分类和应用；2. 案例分析法：分析凸轮机构的设计实例；3. 实践操作法：引导学生利用设计软件进行凸轮机构的设计。
二、教学过程1. 导入：通过展示凸轮机构的实例，引导学生思考凸轮机构的定义和作用。
2. 讲解凸轮机构的定义、分类和应用。
3. 讲解凸轮的轮廓曲线及其设计方法。
4. 讲解凸轮机构的设计步骤。
5. 分析凸轮机构的设计实例。
6. 练习：引导学生利用设计软件进行凸轮机构的设计。
三、教学评价1. 课堂问答：检查学生对凸轮机构的定义、分类和应用的掌握情况。
2. 设计练习：评估学生对凸轮机构设计方法的掌握程度。
3. 课后作业：布置相关设计题目，检查学生对凸轮机构设计的实际操作能力。
四、教学拓展1. 介绍其他常见的机械传动机构，如齿轮传动、皮带传动等；2. 介绍凸轮机构的应用领域，如汽车、机械制造等。
五、教学资源1. 教学PPT；2. 凸轮机构的相关图纸和实例；3. 设计软件（如AutoCAD、SolidWorks等）。
六、教学进度安排1. 课时：2课时（90分钟）；2. 教学环节：讲解、案例分析、练习。
六、教学内容6. 凸轮机构的动态特性分析a. 运动规律b. 压力角与传动角c. 凸轮与从动件的接触条件d. 凸轮机构的效率与功耗7. 凸轮机构的强度计算a. 凸轮的接触应力b. 从动件的弯曲应力c. 凸轮机构的疲劳寿命d. 安全系数的确定8. 凸轮机构的实验研究a. 实验目的与意义b. 实验设备与方法c. 实验结果分析9. 凸轮机构的设计案例分析a. 案例一：单凸轮机构设计b. 案例二：双凸轮机构设计c. 案例三：组合凸轮机构设计d. 案例讨论与总结10. 凸轮机构的应用与创新a. 凸轮机构的实际应用场景b. 凸轮机构在现代工业中的挑战与机遇c. 凸轮机构的设计创新d. 未来发展趋势与展望七、教学过程1. 导入：通过展示凸轮机构的动态特性实验，引导学生关注凸轮机构的动态特性分析。
机械原理课程教案—凸轮机构及其设计
机械原理课程教案—凸轮机构及其设计一、教学目标1. 使学生了解凸轮机构的分类、工作原理和应用。
2. 培养学生掌握凸轮机构的设计方法和步骤。
3. 提高学生分析问题和解决问题的能力。
二、教学内容1. 凸轮机构的分类及工作原理凸轮机构的分类凸轮的工作原理凸轮机构的应用2. 凸轮的轮廓曲线设计凸轮轮廓曲线的基本原理常用凸轮轮廓曲线的特点及应用凸轮轮廓曲线的设计方法3. 凸轮的压力角和基圆半径的选择压力角的定义及作用基圆半径的计算方法压力角和基圆半径的选择原则4. 凸轮机构的设计步骤确定凸轮的类型和参数选择合适的轮廓曲线计算压力角和基圆半径校核凸轮的强度和运动性能5. 凸轮机构的设计实例实例分析设计过程演示结果讨论和评价三、教学方法1. 采用讲授法，讲解凸轮机构的基本概念、设计方法和步骤。
2. 利用多媒体演示凸轮机构的工作原理和设计过程。
3. 引导学生进行实例分析，培养学生的实际设计能力。
4. 开展课堂讨论，提高学生的思考和表达能力。
四、教学环境1. 教室环境：宽敞、明亮，配备多媒体教学设备。
2. 教学材料：教案、PPT、参考书籍、设计实例。
五、教学评价1. 课堂参与度：观察学生在课堂上的发言和讨论情况，评价学生的积极性。
2. 作业完成情况：检查学生提交的凸轮机构设计作业，评价学生的理解和应用能力。
3. 期末考试：设置有关凸轮机构设计的题目，评价学生对课程知识的掌握程度。
六、教学活动1. 课堂讲解：讲解凸轮机构的基本概念、分类、工作原理和应用。
2. PPT演示：通过PPT展示凸轮机构的工作原理和设计过程。
3. 实例分析：分析典型凸轮机构设计实例，引导学生掌握设计方法和步骤。
4. 小组讨论：分组讨论凸轮机构设计中的问题，培养学生的团队协作能力。
5. 作业布置：布置凸轮机构设计相关作业，巩固所学知识。
七、教学资源1. PPT：制作精美的凸轮机构教学PPT，展示图片、图表和实例。
2. 参考书籍：提供有关凸轮机构设计和应用的参考书籍，方便学生查阅。
凸轮机构设计教学
凸轮机构设计教学
凸轮机构设计是机械设计中的一个重要领域，以下是一些关于凸轮机构设计教学：
1. 理论基础：先介绍凸轮机构的基本概念、类型和工作原理。
让学生了解凸轮、从动件和机架之间的运动关系。
2. 凸轮的设计：讲解凸轮的设计要求，如从动件的运动规律、凸轮轮廓的设计方法等。
可以通过实例讲解，让学生掌握不同运动规律下凸轮的设计。
3. 凸轮机构的分析：介绍凸轮机构的运动学和动力学分析方法，如压力角、曲率半径、滚子半径等的计算。
4. 计算机辅助设计：演示使用CAD 软件进行凸轮机构的设计和分析，让学生了解现代设计工具的应用。
5. 实践环节：组织学生进行凸轮机构的设计项目，让他们亲自设计、绘制和分析凸轮机构。
这将帮助学生加深对理论知识的理解，并提高实际操作能力。
6. 案例分析：通过实际工程案例，让学生了解凸轮机构在实际机械系统中的应用，培养他们解决实际问题的能力。
7. 讨论和互动：鼓励学生之间的讨论和互动，分享设计思路和经验。
这有助于激发学生的创造力和解决问题的能力。
8. 评价和反馈：对学生的设计作品进行评价和反馈，指出优点和改进的方向。
这将帮助学生不断提高设计水平。
机械原理课程设计凸轮机构
Part Three
机械原理课程设计 凸轮机构方案
设计目的和要求
设计目的：掌握凸轮机构的基本原 理和设计方法
设计内容：包括凸轮机构的设计、 制造、装配和调试
添加标题
添加标题
添加标题
添加标题
设计要求：满足凸轮机构的运动要 求，如速度、加速度、行程等
设计步骤：明确设计任务、选择设 计方案、进行设计计算、绘制设计 图纸、制作模型、进行实验验证等
凸轮轮廓曲线的设计方法包括解析法、图 解法和计算机辅助设计等。
凸轮轮廓曲线的设计需要满足凸轮机构 的运动规律、负载、速度、加速度等要 求，同时需要考虑到凸轮的制造工艺和 成本等因素。
凸轮机构压力角计算
压力角定义：凸轮与从动件接触点 处法线与凸轮轮廓线之间的夹角
压力角影响因素：凸轮轮廓线形状、 从动件形状、凸轮半径、从动件半 径
凸轮机构工作原理
凸轮机构通过凸轮与从动件 的接触，实现从动件的位移 和运动
凸轮机构由凸轮、从动件和 机架组成
凸轮机构的工作原理是利用 凸轮的轮廓曲线，使从动件
产生预定的运动
凸轮机构的应用广泛，如汽 车、机床、机器人等领域
凸轮机构分类
按照凸轮运动规律分类：等 速运动凸轮、等加速运动凸 轮、等减速运动凸轮等
Part Six
凸轮机构运动仿真 与优化
运动仿真模型的建立
确定凸轮机构的类型和参数 建立凸轮机构的三维模型 设定运动仿真的初始条件和边界条件 设定运动仿真的时间步长和仿真时间 设定运动仿真的输出变量和观察点 运行运动仿真，观察仿真结果，并进行优化
运动仿真结果分析
凸轮机构运动仿 真结果：包括位 移、速度、加速 度等参数
凸轮从动件的类 型：滚子从动件、 滑块从动件、圆 柱从动件等
凸轮机构教学设计
教学反思
1.本节课思路清晰流畅，任务设计合理，重视重点、难点知识学习，效果较为显著。
2.有待改进的是深入了解学生、把握学生的学习进度，更好更合理的安排课堂时间。
最后，凸轮机构还能按照凸轮与从动件之间的锁合方式分类。
总结一下凸轮机构的优缺点：
1、优点：凸轮机构可以实现各种复杂的运动要求，凸轮机构的结构简单、紧凑、设计方便，只要做出适当的凸轮轮廓，就能使从动杆得到任意预定的运动规律。因此在机床、纺织机械、轻工机械、印刷机械、机电一体化装配中被大量应用。
2、缺点凸轮机构的凸轮为高副接触，压力较大，且点、线接触易磨损；凸轮轮廓加工困难，费用较高；凸轮机构的行程不大。
PPT课件、微视频、动画图片等
教学步骤与内容
提问、演示、重点、难点、教具、时间分配、教法等
一、引入
大家在机械设备中是不是见过很多直线往复运动的机构呢？那么这些机构是怎么实现这样的运动方式的呢？今天我们就来揭晓这个答案。其实在机械设备当中要实现直线往复的运动方式就要用到我们今天所学习的凸轮机构。那我们接下来一起来了解一下凸轮机构。凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构。 凸轮是一个具有曲线轮廓或凹槽的构件，一般为主动件，作等速回转运动或往复直线运动。同样，凸轮机构在生产实际当中运用也是相当的广泛。比如凸轮机构广泛地应用于机械传动、轻工、纺织、食品、交通运输等领域。
教学设计
课题名称
凸轮机构
学科名称
机械基础
授课类型
理论
设计者
吕中凯
授课课时
1课时
教学目标
一、知识目标
1.凸轮机构的应用和分类
二、能力目标
1.了解凸轮机构的类型、应用
凸轮机构 (教案1)教材
凸轮机构凸轮机构是机械中的一种常用机构，在自动化、半自动化机械中应用较为广泛。
6.1凸轮机构的特点、应用和分类6.1.1特点凸轮机构是由凸轮1、从动件2和机架3所组成,如图6-1所示。
可以使从动件得到预定的运动规律;且结构紧凑。
但凸轮机构中包含有高副，不宜传递较大的动力;同时由于凸轮具有曲线轮廓，它的加工制造比较复杂。
6.1.2应用凸轮机构应用于各类机械中。
图6-2所示为内燃机的配气机构;图6-3所示为自动车床上使用的走刀机构;此外，凸轮机构还应用于其他机械中，不一一列举。
6.1.3类型凸轮机构的类型是多种多样的，其基本类型可由凸轮和从动件的不同型式来区分。
1．按凸轮的型式分按凸轮型式分，各类凸轮机构如表6-1所示。
图5-1凸轮机构图5-3自动车床走刀机构图5-2内燃机配气机构2．按从动件的型式分根据从动件的运动和端部型式区分，基本类型如表6-2所示。
表6-2 凸轮机构从动件的基本类型表6-1 凸轮的类型6.2 从动件的运动规律6.2.1凸轮机构的工作过程图6-4（a）所示为对心尖顶移动从动件盘形凸轮机构。
在尖顶移动从动件盘形凸轮机构的凸轮上以向径r为半径所绘的最大圆称为凸轮的基圆。
当凸轮以ω等速沿逆时针方向回转Φ时，从动件尖顶被凸轮轮廓推动，以一定运动规律由离回转中心最近位置A到达最远位置B的过程称为推程，这时它所走过的距离h称为从动件的升程;而与推程对应的凸轮转角Φ称为推程角。
当凸轮继续回转sΦ时，以O点为中心的圆弧BC与尖顶相作用，从动件在最远位置停留不动，这一过程称为远休止，对应的凸轮转角sΦ称为远休止角;当凸轮继续回转'Φ时，从动件在弹簧力或重力作用下，以一定运动规律回到起始位置，这个过程称为回程，对应的转角'Φ称为回程角。
当凸轮继续回转'Φs 时，从动件在最近位置停留不动为近休止，'Φs称为近休止角。
如果以直角坐标系的纵坐标代表从动件位移S，横坐标代表凸轮转角ϕ(转动时间t)，则可以画出S与ϕ之间的曲线，它简称为从动件位移线图，见图6-4（b）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注重教学创新，发扬团队合作精神。
教学重点、难点与方法
教学重点
运用“图解法”绘制凸轮轮廓曲线。
教学难点
反转法。
教学方法
演示法、案例法。
教学环节
教师Байду номын сангаас导
学生主体
预期效果
1.工作情境
展示凸轮机构工作情境。
观看、分析
集中注意力
2.原理探究
1.机构组成；
2.基本概念与参数；
3.运动线图；
4.位移曲线的形成。
理论探讨
掌握理论
3.项目训练
运用“反转法”设计凸轮。
动手设计
提升设计能力
4.知识拓展
1.注意事项；
2.问题思考。
开动脑筋
拓展知识面
5.课堂总结
总结与评价
反思
反思提高
教师主导，学生主体，采用行为导向与自主探究相结合的教学理念。
学习结果
认识凸轮基本结构和特征，掌握凸轮设计方法-“图解法”。
教学环境与资源
教学环境
多媒体教室。
教学资源
电子课件、绘图工具。
三维教学目标
知识目标
1.了解凸轮机构基本类型；
2.初步掌握 “图解法”设计凸轮轮廓曲线的原理。
能力目标
会运用“图解法”绘制凸轮轮廓曲线。
教
基本信息
课题
凸 轮 机 构
课程
机械设计基础
课时
45分钟
授课时间
2014.11
班级
14机电4班
教 材
《机械设计基础》
授课地点
A-104
主讲
机电教研室
教学背景与思路
内容价值
凸轮机构是常用机构之一，是《机械设计基础》课程重要组成部分。
学情分析
已基本掌握平面机构简图与自由度计算，转入机构设计与应用阶段。
学习形式
