abaqus python getfeaturefaces命令1. 引言1.1 概述在工程学领域,ABAQUS是一种广泛使用的有限元分析软件,它可以用于模拟和分析各种结构和材料的行为。
ABAQUS还提供了Python编程接口,使用户可以通过编写脚本来自动化以及扩展软件的功能。
本文主要介绍了ABAQUS Python中一个重要的命令——getFeatureFaces命令。
该命令用于获取给定模型中具有某些特征的面(面片),并返回这些面片的相关信息。
通过使用getFeatureFaces命令,用户可以快速而准确地提取出所需的面片,从而简化后续分析和处理过程。
1.2 文章结构本文按如下结构进行组织。
首先,在第二部分中我们将对ABAQUS软件和Python编程语言进行简要介绍,以便读者能够更好地理解后续内容。
然后,在第三部分中我们将详细解释getFeatureFaces命令的功能、语法和参数,并提供一些实例和应用场景供读者参考。
接着,在第四部分我们将通过一个案例分析来展示如何使用getFeatureFaces命令解决实际问题,并对结果进行进一步讨论与分析。
最后,在第五部分中我们将总结研究内容,并评价getFeatureFaces 命令的意义与局限性。
同时,我们还将展望后续工作,并提出一些建议供读者参考。
1.3 目的本文的目的主要有两个方面。
首先,通过介绍getFeatureFaces命令的功能和用途,帮助用户更好地理解该命令在ABAQUS Python中的应用场景,并学会如何使用该命令来处理各种复杂情况。
其次,通过案例分析部分,引导读者从实际工程问题出发,灵活运用getFeatureFaces命令解决复杂的实际问题,并对结果进行深入分析和讨论。
通过阅读本文,读者将能够全面了解getFeatureFaces命令的基本原理和使用方法,并具备利用该命令解决实际工程问题的能力。
2. Abaqus Python介绍:2.1 Abaqus软件简介:Abaqus是一款功能强大的有限元分析软件,常用于虚拟仿真和结构力学等工程领域。
Abaqus里应用Python的一些技巧
Abaqus里应用Python的一些技巧例如:cell4 = mdb.models['block'].parts['crankcase'].cells[4],要把part模块中编号为4的体赋值给cell4,就需通过路径mdb→models→part→cells(4号体属性),其中'block'、'crankcase'、分别是model和part的名字。
在草图Sketch中画线:s = mdb.models[' block '].ConstrainedSketch(name='grid',sheetSize=3.0)s.Line(point1=(-1.275, 0.0), point2=(-1.125, 0.0))s.Line(point1=(1.125, 0.0), point2=(1.275, 0.0))执行任何一条命令都必须按照结构树的格式进行操作。
我们所看到的python脚本繁杂的语句就是这样形成的。
这样大量的命令不能在短时间内掌握,我们只需要根据自己的需要边建立模型边学习就可以了。
a = mdb.models['Model-1'].rootAssemblys = a.instances['Mount-1'].edgesside1Edges = s.findAt(((0.0475, 0.0, 0.0), ))以上三行与下面的句子是等同的,即把findat找到的edges赋值给side1Edges。
分开来写简单明了,大大缩短了语句的长度。
side1Edges = mdb.models['Model-1'].rootAssembly. instances['Mount-1'].edges. findAt(((0.0475, 0.0, 0.0), ))a.Surface(side1Edges=side1Edges, name='Bottom'),这行语句设置side1Edges所对应的edge为名称'Bottom'的surface的set。
python abaqus 二次开发 循环提交作业
Python是一种高级编程语言,它在科学计算、数据分析、人工智能等领域有着广泛的应用。
Abaqus是一款常用的商业有限元软件,它主要用于工程结构分析和仿真。
二次开发是指在现有软件的基础上,使用编程语言对软件进行扩展和定制化。
1. Python在Abaqus二次开发中的应用在Abaqus软件中,Python被作为主要的二次开发语言来使用。
用户可以利用Python对Abaqus进行自动化操作、批量处理、数据分析等工作。
Python的简洁语法和强大的库支持,使得Abaqus二次开发变得更加高效和灵活。
2. Abaqus中的循环提交作业在Abaqus中,循环提交作业是指对多个任务进行批量处理的操作。
用户需要对多个模型进行相似的分析,可以利用循环提交作业的方式来提高分析效率。
通过编写Python脚本,可以实现循环读取模型文件并提交分析任务的功能。
3. Python在循环提交作业中的应用Python在Abaqus中循环提交作业的过程中发挥着重要的作用。
用户可以利用Python脚本来实现对多个模型的批量处理,节约时间和人力成本。
Python的循环结构和文件操作能力,使得循环提交作业变得更加简单和高效。
4. 二次开发与循环提交作业的结合通过Python的二次开发功能,用户可以定制化地实现循环提交作业的功能。
用户可以编写Python脚本来实现针对特定工程需求的循环提交作业流程,提高软件的灵活性和适用性。
二次开发也可以使得循环提交作业的过程更加智能化和自动化。
5. 实例分析以某工程仿真为例,用户需要对多个零件进行疲劳分析。
通过Python的二次开发,用户可以编写循环提交作业的脚本,实现自动读取不同零件模型并提交分析任务的功能。
这样一来,用户无需手动逐个提交任务,极大地提高了分析工作的效率。
Python在Abaqus的二次开发中能够很好地支持循环提交作业的功能。
通过二次开发,用户可以定制化地实现循环提交作业的流程,提高软件的适用性和工作效率。
abaqus python二次开发入门案例
Abaqus是一款强大的工程仿真软件,而Python则是一种高效、易学的编程语言。
通过Python 对Abaqus进行二次开发,可以大大提高仿真效率。
以下是Abaqus Python二次开发入门案例的步骤:
安装Abaqus和Python
首先需要安装Abaqus和Python。
Abaqus可以从官网下载安装包,而Python则可以从官网下载安装。
了解Abaqus Python API
在Abaqus中,Python API是用来编写脚本和插件的工具。
通过Python API,可以实现对Abaqus 的二次开发。
需要了解Abaqus Python API的基本知识,包括模块、工具、数据对象等等。
编写Python脚本
根据需求,编写Python脚本来实现特定的功能。
例如,可以编写一个脚本,用来自动生成模型、执行仿真、结果后处理等等。
在编写脚本的过程中,需要使用Abaqus Python API提供的函数和方法。
运行Python脚本
将编写的Python脚本保存,并在Abaqus中运行。
在运行脚本之前,需要确保Abaqus已经启动,并且已经连接到了Python解释器。
调试和优化
在运行脚本的过程中,可能会遇到各种问题,需要进行调试和优化。
需要对Python脚本进行逐步调试,找到问题所在,并且优化代码,提高仿真效率。
以上是Abaqus Python二次开发入门案例的基本步骤。
在开发过程中,需要不断学习和积累经验,才能够更好地利用Python API实现对Abaqus的二次开发。
abaqus的python手册

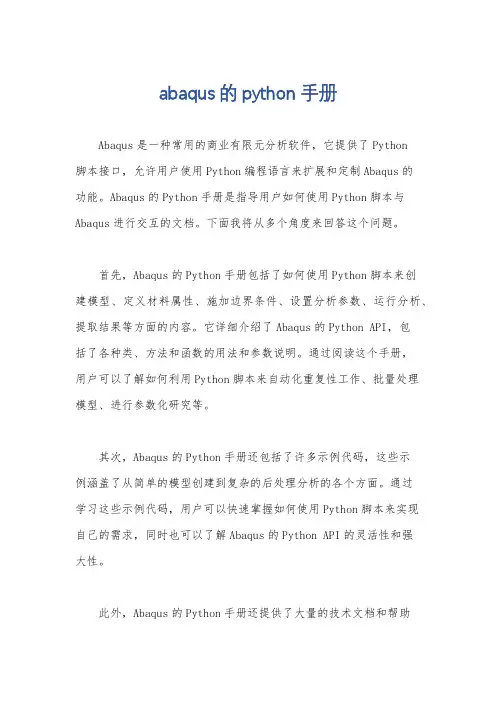

abaqus的python手册
Abaqus是一种常用的商业有限元分析软件,它提供了Python
脚本接口,允许用户使用Python编程语言来扩展和定制Abaqus的
功能。
Abaqus的Python手册是指导用户如何使用Python脚本与Abaqus进行交互的文档。
下面我将从多个角度来回答这个问题。
首先,Abaqus的Python手册包括了如何使用Python脚本来创
建模型、定义材料属性、施加边界条件、设置分析参数、运行分析、提取结果等方面的内容。
它详细介绍了Abaqus的Python API,包
括了各种类、方法和函数的用法和参数说明。
通过阅读这个手册,
用户可以了解如何利用Python脚本来自动化重复性工作、批量处理
模型、进行参数化研究等。
其次,Abaqus的Python手册还包括了许多示例代码,这些示
例涵盖了从简单的模型创建到复杂的后处理分析的各个方面。
通过
学习这些示例代码,用户可以快速掌握如何使用Python脚本来实现
自己的需求,同时也可以了解Abaqus的Python API的灵活性和强
大性。
此外,Abaqus的Python手册还提供了大量的技术文档和帮助
文档,用户可以通过这些文档来解决在使用Python脚本与Abaqus 进行交互过程中遇到的各种技术问题和疑惑。
总的来说,Abaqus的Python手册是一本非常重要的文档,它为用户提供了丰富的信息和资源,帮助用户充分发挥Abaqus软件的功能,实现更加高效和灵活的工程分析和设计。
希望我的回答能够帮助到你,如果还有其他问题,欢迎继续提问。
Python在ABAQUS二次开发中的应用实例.ppt
File → Run Script,打开相应的.py文件,即可执行; 刚打开ABAQUS界面,直接选择Run Script也可; 可以在GUI界面下部的命令行接口输入脚本语句执行。
ABAQUS 脚本概述
创建ABAQUS脚本
➢ 创建脚本有3种常用方法: ➢ ①在GUI建模时录制宏(macro)
Python在ABAQUS二次开发中 的应用实例
主要内容
• 一、ABAQUS 脚本概述 • 二、Python 语言简介 • 三、ABAQUS脚本编写
一、ABAQUS 脚本概述
ABAQUS 脚本概述
ABAQUS软件简介
➢ ABAQUS是国际著名的CAE软件,它以解决实际工业问题能力和强大 的非线性功能赢得广泛声誉。航空工业是ABAQUS最重要的应用领域 之一,波音、空中客车、洛克希德•马丁等是其长期合作的用户。
句,需要用分号分开。如:x=1;y=2;z=3。如果一个逻辑语句太长需要分行写, 需要用反斜杠“\”进行连接(有括号括起来的内容就不用)。 不同代码块之间要注意用冒号和缩进来区分代码块之间的层次关系,如:
for i in range(0,b3): if (iAnglelowfg[i]=='/'): for l in range(0,i-j-1): c3[k]=c3[k]+iAnglelowfg[j+l+1] j=i elif (iAnglelowfg[i]==']'):
优点:界面直观,简单易懂; 缺点:操作步骤繁琐,不利于修改,缺乏通用性。
➢ ②通过inp文件建模
优点:可以直接在ABAQUS中提交; 缺点:只包含模型节点信息,代码较多,修改不便;
abaqus python 集合布尔运算
abaqus python 集合布尔运算Abaqus是一种常用的有限元分析软件,在该软件中,用户可以使用Python进行脚本编写,以便实现更高效、更灵活的模拟分析。
在Python脚本中,我们可以利用集合布尔运算操作实现更多的功能,本文将对这一方面进行详细介绍。
1. 集合概述在Python语言中,集合是一种无序、可变的数据类型,其中每个元素唯一且不可重复。
集合可以通过花括号{}或set()函数来创建。
在Abaqus中,集合通常是由节点和单元构成的,集合中的节点或单元也可以通过节点或单元编号、坐标或其它属性来确定。
2. 集合布尔运算集合布尔运算有并集(union)、交集(intersection)、差集(difference)和对称差集(symmetric difference)四种,这些运算都可以用于集合之间的操作。
并集(union):将两个集合中的所有元素合并在一起形成一个新集合。
交集(intersection):找到两个集合中共有的元素,形成一个新集合。
差集(difference):找到第一个集合中不在第二个集合中的元素,形成一个新集合。
对称差集(symmetric difference):找到两个集合中不共有的元素,形成一个新集合。
其中,集合之间的交集运算非常常见,尤其是在Abaqus中。
3. Abaqus中的集合布尔运算在Abaqus中,集合布尔运算可以直接应用于节点集和单元集,以实现更高级的分析预处理,如:3.1. 创建节点集通过以下Python脚本创建节点集nodeset1和nodeset2:nodeset1 = mdb.models["Model-1"].parts["Part-1"].nodes.getByBoundingBox(x1=0.0, y1=0.0, z1=0.0, x2=100.0, y2=100.0, z2=100.0) nodeset2 =mdb.models["Model-1"].parts["Part-1"].nodes.getByBoundingBox(x1=50.0, y1=50.0,z1=50.0, x2=150.0, y2=150.0, z2=150.0)其中nodeset1和nodeset2根据节点坐标的范围来定义。
Python在ABAQUS二次开发中的应用实例2
;
不同数据类型之间可通过函数转换,如int()、float()。
可以用替代符号表示定制字符串,如
stress=1234.56 print ‘The stress is %f MPa’ % stress
即可输出: The stress is 1234.56 Mpa
符号 %c %s %d %u 描述 定制字符及其ASCII码 定制字符串 定制整数 定制无符号整数 符号 %o %x %f %e 描述 定制无符号八进制数 定制无符号十六进制数 定制浮点型数据 用科学计数法定义浮点型数据
编写脚本可以实现以下功能:
自动执行重复任务; 进行参数分析; 创建和修改模型;
访问输出数据库(ODB文件);
定制ABAQUS环境文件; 创建ABAQUS插件程序。
编写完成的脚本文件,可以直接在ABAQUS运行:
File → Run Script,打开相应的.py文件,即可执行; 刚打开ABAQUS界面,直接选择Run Script也可; 可以在GUI界面下部的命令行接口输入脚本语句执行。
打开方式
File → Abaqus PDE,然后打开相应的.py文件,即可编辑调试。
ABAQUS 脚本概述
调试ABAQUS脚本
点 点 点 点 点
按钮可以调试整个脚本文件; 按钮可以逐行调试脚本文件,调试行显示为蓝色; 按钮可以停止调试文件; 按钮可以设置断点,调试时将调到此行为止; 按钮,然后点 按钮,可以录制CAE中的操作,点 可以停止录制。
语句前加上 # 号,表示是注释内容,这个语句将不被执行; 使用中文注释,要在文件最开始加上:# -*- coding: UTF-8-*以换行来识别一个逻辑语句的结束。如果需要在一个物理行中编写多个逻辑语 句,需要用分号分开。如:x=1;y=2;z=3。如果一个逻辑语句太长需要分行写, 需要用反斜杠‚\‛进行连接(有括号括起来的内容就不用)。 不同代码块之间要注意用冒号和缩进来区分代码块之间的层次关系,如:
Python在Abaqus的应用04
stress.type
tuple
stress.validInvariants
FieldValueArray
stress.values
• Print the value of each member using getPaths() and eval(path)
Python语言在ABAQUS中的应用
Python语言在ABAQUS中的应用采用python脚本语言二次开发ABAQUS,通过开发python脚本程序处理ABAQUS重复工作,提高了工作效率。
标签Python;ABAQUS;交换输入;函数引言ABAQUS是大型通用的有限元分析软件,可以模拟绝大部分工程材料的线性和非线性行为,获得了广大用户的认可,在建筑结构分析领域应用广泛。
Python是一种面向对象的脚本语言,,该语言已经诞生20余年,它的简洁性和易用性使程序的开发过程变得简单,特别适用于快速应用开发。
在此介绍一下编写脚本快速建模。
编写Python脚本快速建立模型是ABAQUS高级用户经常使用的功能之一。
例如,在Abaqus/CAE中建模时需要反复输入各种参数和设置多个对话框,编写脚本只需要几条语句就可以实现。
如果经常建立相同或类似模型,还可以编写独立的模块,还可以编写脚本创建材料库,运行Python脚本后Material Manager 将自动出现定义的材料。
在此介绍3种最常用的快速建立模型的方法,包括交互式输入、创建材料库。
1.交互式输入交互式输入直接指定模型参数,而无需在Abaqus/CAE下选择多个菜单、多个按钮,可以节省许多建模时间。
Abaqus脚本接口提供3种交互式输入函数,分别是:getInput()函数、getInputs()函数和getWarningReply ()函数,详细介绍参见Abaqus 6.10帮助手册《Abaqus Scripting User’s Manual》第6.7节“Prompting the user for input”和<《Abaqus Scripting Reference Manual》第49.5节“User input commands”。
GetInput()函数脚本getInput.py将调用getInput()函数自定义输入参数,开平方根运算后输出计算结果。
程序测试代码如下:from abaqus import *from math import sqrtinput=getInput(’please enter a number ‘,’9’)number=float(input)print sqrt(number)GetInputs()函数脚本getInputs.py将调用getInputs()函数自定义输入并输出数据信息,代码如下:from abaqus import *x=getInputs(((’please enter the first number ‘,’2’),(’please enter the second number’,’5’),(’please enter the third number’,’8’)))print xGetWarningReply ()函数脚本getWarningReply.py将调用get Warning Reply ()函数来创建警告对话框。
在abaqus中使用python实现功能(1,2)
在abaqus中使用python实现的功能(一、二)By lxm9977(lxm200501@)功能一:实行提交多个job的功能。
对象:Job object使用:在源文件开始写上import job,源程序用mdb.jobs[name] 使用名字为name的job对象。
建立一个job对象的方法:z利用已有的inp文件中建立job:mdb.JobFromInputFile()z利用已有的cae中建立job: Job(...)建议用第一种方法。
设定参数的方法:9利用第一种方法建立job的时候,可以设定很多的参数,比如type,queue,userSubroutine等。
格式:mdb.JobFromInputFile(name=,inputFile=,type=,queue =,userSubroutine=,…….)。
9也可以先建立一个job,然后利用job对象的setValues来设定参数,格式:job.setValues(type=,queue=,userSubroutine=,…….)。
一个简单的例子:文件:job.pyfrom abaqusConstants import *import jobmdb.JobFromInputFile(name='job-1-1',inputFileName='Job-1.inp')#基于inp文件Job-1.inp建立名称为job-1-1的jobmdb.jobs['job-1-1'].setValues(waitMinutes=1)#设定参数mdb.jobs['job-1-1'].submit()#提交任务mdb.jobs['job-1-1'].waitForCompletion()运行:在cmd下面运行:Abaqus cae nogui=job.py如果是多个job,同样道理了,不多说了。
Python 语言在 Abaqus 中的应用--学习笔记
global if import in is lambda not or pass print raise return try while with yield
定义全局变量 条件判断语句,与 else、elif 联合使用 导入模块,与 from 联合使用 判断变量是否包含在序列中 判断变量是否为某个类的实例 定义匿名函数 用于表达式运算,逻辑“非”操作 用于表达式运算,逻辑“或”操作 空的类、方法或函数的占位符 输出语句 抛出异常 返回函数的计算结果 包含可能出现异常的语句,与 except、finally 联合使用 while 循环语句 简化 Python 中的语句 从 Generator 函数中每次返回 1 个值
修改。 2) 尽量不要使用全局变量。全局变量对于不同的模块都可以自由访问,可能导致全局
变量的不可预知性,造成错误,且这种错误非常隐蔽,难以发现和改正。 局部变量:局部变量指的是只能在函数或代码块范围内使用的变量。函数或代码块一旦 结束,局部变量的生命周期也将结束。 常量:初始化之后就不能改变的固定值。例如字符串、数字等。编写程序时,可以根据 需要将所有的常量定义在一个块中,使用时通过导入模块来实现。
纵向制表符
\”
双引号
\r
回车符
\a
发出系统响铃声 \f
换页符
\b
退格符
\o
代表八进制数的字符
\n
换行符
\x
代表十六进制数的字符
\t
横向制表符
\000
终止符,其后信息将全部被忽略
※ 如果字符串末尾处有一个单独的反斜线\,则表示下一行是续行,如:
3)元组(tuple):由一系列元素组成,且每个元素可以存储不同类型的数据。 4)列表(list): 5)字典(dictionary):
基于Python的Abaqus二次开发实例讲解
基于Python的Abaqus二次开发实例讲解(asian58 2013.6.26)基于Python的Abaqus的二次开发便捷之处在于:1、所有的代码均可以先在Abaqus\CAE中操作一遍后再通过rp文件读取,然后再在此基础上进行相应的修改;2、Python是一种解释性语言,读起来非常清晰,因此在修改程序的过程中,不存在程序难以理解的问题;3、Python是一种通用性的、功能非常强大的面向对象编程语言,有许多成熟的类似于Matlab函数的程序在网络上流传,为后期进一步的数据处理提供了方便。
为了更加方便地完成Abaqus的二次开发,需进行一些相关约定:1、所有参数化直接通过点的坐标值进行,直接对几何尺寸的参数化反而更加繁琐;2、程序参数化已不允许在模型中添加太多的Tie,因此不同零部件的绑定直接通过共节点来进行,这就要求建模方法与常规的建模方法有所区别。
思路如下:将一个整机拆成几个大的Part来建立,一个Part中包含许多零件,这样在划分网格式时就可以自动实现共节点的绑定。
不同的零件可通过建立不同的Set来进行区分,不同Part 的绑定可以通过Tie来实现。
将一个复杂的结构拆成几个恰当的Part来建立,一方面可以将复杂的模型简单化,使建立复杂模型成为可能;另一方面,不同的Part可单独调用,从而又可实现程序的模块化,增加程序的适应范围,延长程序的使用寿命,也方便后期程序的维护和修改。
3、通过py文件建立起的模型要进行参数优化,已不适合采用Isight中Abaqus模块,需要用到Isight的Simcode模块。
下面详细解释一个臂架的py文件。
#此程序用来绘制臂架前段#导入相关模块# -*- coding: mbcs -*-from abaqus import *from abaqusConstants import *#定义整个臂架的长、宽、高L0=14300W0=1650H0=800#创建零件P01_12 L1=H0+200 W1=200 T1=12s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__', sheetSize=2000.0)g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraints s.setPrimaryObject(option=STANDALONE)s.rectangle(point1=(W0/2, L1/2), point2=(W0/2+W1, -L1/2))s.rectangle(point1=(-W0/2, L1/2), point2=(-W0/2-W1, -L1/2))p = mdb.models['Model-1'].Part(name='Part-1', dimensionality=THREE_D, type=DEFORMABLE_BODY)p = mdb.models['Model-1'].parts['Part-1'] p.BaseShell(sketch=s)session.viewports['Viewport: 1'].setValues(displayedObject=p) del mdb.models['Model-1'].sketches['__profile__']#定义零件的厚度p = mdb.models['Model-1'].parts['Part-1'] f = p.faces pickedFaces01 = f.findAt (((W0/2, L1/2, 0),),((-W0/2, L1/2, 0),), ) p.assignThickness(faces=pickedFaces01, thickness=T1) p.Set(faces=pickedFaces01, name='P01_12')#创建辅助平面和辅助坐标系p = mdb.models['Model-1'].parts['Part-1']p.DatumCsysByThreePoints(name='Datum csys-1', coordSysType=CARTESIAN, origin=( 0.0, 0.0, 0.0), line1=(1.0, 0.0, 0.0), line2=(0.0, 1.0, 0.0))p = mdb.models['Model-1'].parts['Part-1']p.DatumPlaneByPrincipalPlane(principalPlane=XYPLANE, offset=L0)#创建零件P02_12 L2=L1 W2=W1 T2=12p = mdb.models['Model-1'].parts['Part-1'] d = p.datums#将草图原点参数化t = p.MakeSketchTransform(sketchPlane=d[5], sketchUpEdge=d[4].axis2, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, origin=(0.0, 0.0, L0)) s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__', sheetSize=29006.85, gridSpacing=725.17, transform=t) g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraints s.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']s.rectangle(point1=(W0/2, L2/2), point2=(W0/2+W2, -L2/2))s.rectangle(point1=(-W0/2, L2/2), point2=(-W0/2-W2, -L2/2))p = mdb.models['Model-1'].parts['Part-1']d2 = p.datumsp.Shell(sketchPlane=d2[5], sketchUpEdge=d2[4].axis2, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#定义零件的厚度p = mdb.models['Model-1'].parts['Part-1'] Array f = p.facespickedFaces02 = f.findAt(((W0/2, L1/2, L0),),((-W0/2, L1/2, L0),), )p.assignThickness(faces=pickedFaces02, thickness=T2)p.Set(faces=pickedFaces02, name='P02_12')#创建零件P03_12和零件P04_08T3=12T4=8p = mdb.models['Model-1'].parts['Part-1']d = p.datumst = p.MakeSketchTransform(sketchPlane=d[5], sketchUpEdge=d[4].axis2, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, origin=(0.0, 0.0, L0)) s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__', sheetSize=29006.85, gridSpacing=725.17, transform=t)g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)#创建草图p = mdb.models['Model-1'].parts['Part-1']s.Line(point1=(-W0/2-W1, H0/2), point2=(-W0/2, H0/2))s.Line(point1=(W0/2, H0/2), point2=(W0/2+W1, H0/2))s.Line(point1=(-W0/2-W1, -H0/2), point2=(-W0/2, -H0/2))s.Line(point1=(W0/2, -H0/2), point2=(W0/2+W1, -H0/2))p = mdb.models['Model-1'].parts['Part-1']d2 = p.datumsp.ShellExtrude(sketchPlane=d2[5], sketchUpEdge=d2[4].axis2,sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s, depth=L0, flipExtrudeDirection=ON)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#定义零件P03_12的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facespickedFaces03 = f.findAt(((-W0/2, H0/2, L0/2),),((W0/2, H0/2, L0/2),),)p.assignThickness(faces=pickedFaces03, thickness=T3)p.Set(faces=pickedFaces03, name='P03_12')#定义零件P04_12的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facespickedFaces04 = f.findAt(((-W0/2, -H0/2, L0/2),),((W0/2, -H0/2, L0/2),),)p.assignThickness(faces=pickedFaces04, thickness=T4)p.Set(faces=pickedFaces04, name='P04_12')#创建零件P05_08T5=8p = mdb.models['Model-1'].parts['Part-1']d = p.datumst = p.MakeSketchTransform(sketchPlane=d[5], sketchUpEdge=d[4].axis2, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, origin=(0.0, 0.0, L0))s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',sheetSize=29006.85, gridSpacing=725.17, transform=t)g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']s.Line(point1=(-W0/2-W1/2, H0/2), point2=(-W0/2-W1/2, -H0/2))s.Line(point1=(W0/2+W1/2, H0/2), point2=(W0/2+W1/2, -H0/2))p = mdb.models['Model-1'].parts['Part-1']d2 = p.datumsp.ShellExtrude(sketchPlane=d2[5], sketchUpEdge=d2[4].axis2,sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s, depth=L0,flipExtrudeDirection=ON)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#定义零件P05_8的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facespickedFaces05 = f.findAt(((-W0/2-W1/2, 0, L0/2),),((W0/2+W1/2, 0, L0/2),),)p.assignThickness(faces=pickedFaces05, thickness=T5)p.Set(faces=pickedFaces05, name='P05_08')#创建零件P06_08L6=W0+W1n=L0//2520+1T6=8p = mdb.models['Model-1'].parts['Part-1']f, d = p.faces, p.datumst = p.MakeSketchTransform(sketchPlane=f[0], sketchUpEdge=d[4].axis2, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, origin=(W0/2+W1/2, -H0/2,0))s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',sheetSize=28684, gridSpacing=717, transform=t)g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']#循环命令绘制平行隔板for i in range(0,n): Array s.Line(point1=(-500-(i*2520), H0), point2=(-500-(i*2520), 0.0))p = mdb.models['Model-1'].parts['Part-1']f1, d2 = p.faces, p.datumsp.ShellExtrude(sketchPlane=f1[0], sketchUpEdge=d2[4].axis2,sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s, depth=L6,flipExtrudeDirection=ON)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#定义零件P06_08的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facesfor i in range(0,n): Array pickedFaces = f.findAt(((0, H0/4, 500+i*2520),))p.assignThickness(faces=pickedFaces, thickness=T6)p.Set(faces=pickedFaces, name='P06_08_'+str(1+i))#创建零件P07_12,P08_12W7=200L7=W0+W1T7=12T8=12p = mdb.models['Model-1'].parts['Part-1']f, e = p.faces, p.edgest = p.MakeSketchTransform(sketchPlane=f.findAt(coordinates=(W0/2+W1/2, 0.0, 100.0)),sketchUpEdge=e.findAt(coordinates=(W0/2+W1/2, 0.0, 0.0)),sketchOrientation=RIGHT,sketchPlaneSide=SIDE1,origin=(W0/2+W1/2, -H0/2, 0.0))s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',sheetSize=53678, gridSpacing=1341, transform=t)g, v, d, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']#循环命令绘制平行隔板for i in range(0,n):s.Line(point1=(400+i*2520, -H0), point2=(600+i*2520, -H0))s.Line(point1=(400+i*2520, 0), point2=(600+i*2520, 0))p = mdb.models['Model-1'].parts['Part-1']f1, e1 = p.faces, p.edgesp.ShellExtrude(sketchPlane=f.findAt(coordinates=(W0/2+W1/2, 0.0, 100.0)),sketchUpEdge=e.findAt(coordinates=(W0/2+W1/2, 0.0, 0.0)),sketchPlaneSide=SIDE1,sketchOrientation=RIGHT, sketch=s, depth=W0+W1, flipExtrudeDirection=ON, keepInternalBoundaries=ON)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#定义零件P07_12的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facesfor i in range(0,n):pickedFaces07 = f.findAt(((0, H0/2, 400+i*2520),),((0, H0/2, 600+i*2520),),) p.assignThickness(faces=pickedFaces07, thickness=T7)p.Set(faces=pickedFaces07, name='P07_12_'+str(1+i))fp=[]for i in range(0,2):fp.append(f.findAt(((0, H0/2, 400+i*2520),),((0, H0/2, 600+i*2520),),))p.Set(faces=fp, name='P07_fp')#定义零件P08_12的厚度p = mdb.models['Model-1'].parts['Part-1']f = p.facesfor i in range(0,n):pickedFaces08 = f.findAt(((0, -H0/2, 400+i*2520),),((0, -H0/2, 600+i*2520),),) p.assignThickness(faces=pickedFaces08, thickness=T7)p.Set(faces=pickedFaces08, name='P08_12_'+str(1+i))#为中间隔板创建空腔#定义相关参数边界距离、圆角d0=100r0=100p = mdb.models['Model-1'].parts['Part-1']f1, e1 = p.faces, p.edgest = p.MakeSketchTransform(f.findAt(coordinates=(0, 0.0, 500.0)),sketchUpEdge=e.findAt(coordinates=(W0/2+W1/2, 0.0, 500.0)),sketchPlaneSide=SIDE1, sketchOrientation=RIGHT,origin=(0.0, 0.0, 500.0))s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__',sheetSize=5910.0, gridSpacing=147.0, transform=t)g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']p.projectReferencesOntoSketch(sketch=s, filter=COPLANAR_EDGES)#创建矩形s.rectangle(point1=(-W0/2-W1/2+d0, H0/2-d0), point2=(W0/2+W1/2-d0, -H0/2+d0)) #创建圆角s.FilletByRadius(radius=r0,curve1=g[29], nearPoint1=(-W0/2-W1/2+d0, H0/2-d0), curve2=g[26], nearPoint2=(-W0/2-W1/2+d0, H0/2-d0))s.FilletByRadius(radius=r0, curve1=g[26], nearPoint1=(-W0/2-W1/2+d0, -H0/2+d0), curve2=g[27], nearPoint2=(-W0/2-W1/2+d0, -H0/2+d0)) s.FilletByRadius(radius=r0, curve1=g[27], nearPoint1=(W0/2+W1/2-d0, -H0/2+d0), curve2=g[28], nearPoint2=(W0/2+W1/2-d0, -H0/2+d0)) s.FilletByRadius(radius=r0, curve1=g[28], nearPoint1=(W0/2+W1/2-d0, H0/2-d0), curve2=g[29], nearPoint2=(W0/2+W1/2-d0, H0/2-d0))p = mdb.models['Model-1'].parts['Part-1']f1, d2 = p.faces, p.datumsp.CutExtrude(f.findAt(coordinates=(0, 0.0, 500.0)),sketchUpEdge=e.findAt(coordinates=(W0/2+W1/2, 0.0, 500.0)),sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s, depth=L0, flipExtrudeDirection=OFF)s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__']#开始建立梁Beam_1p = mdb.models['Model-1'].parts['Part-1']f, d = p.faces, p.datums#绘制参考面p.DatumPlaneByOffset(plane=f.findAt(coordinates=(W0/2, -H0/2, 100.0)),flip=SIDE2, offset=8.0)dp1 = d.keys()[-1]p = mdb.models['Model-1'].parts['Part-1']d = p.datumst = p.MakeSketchTransform(sketchPlane=d[dp1], sketchUpEdge=d[4].axis1,sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, origin=(0.0, 0.0,0.0))s = mdb.models['Model-1'].ConstrainedSketch(name='__profile__', sheetSize=31857.0, gridSpacing=796.0, transform=t)g, v, d1, c = s.geometry, s.vertices, s.dimensions, s.constraintss.setPrimaryObject(option=SUPERIMPOSE)p = mdb.models['Model-1'].parts['Part-1']#计算中间加强梁的数量if n%2==1:n1=n//2 n2=n//2 else:n1=n//2 n2=n//2-1 for i in range(0,n1):s.Line(point1=(-500-i*2520*2, W0/2+W1/2), point2=(-500-2520-i*2520*2,-W0/2-W1/2 )) for i in range(0,n2):s.Line(point1=(-500-2520-i*2520*2,-W0/2-W1/2), point2=(-500-2*2520-i*2520*2,W0/2+W1/2 ))#在基准平面dp1上面绘制梁p = mdb.models['Model-1'].parts['Part-1'] d2 = p.datums e = p.edgesp.Wire(sketchPlane=d2[dp1], sketchUpEdge=d2[4].axis1, sketchPlaneSide=SIDE1, sketchOrientation=RIGHT, sketch=s) s.unsetPrimaryObject()del mdb.models['Model-1'].sketches['__profile__'] edges1=[] for i in range(0,n-1): edges1.append (e.findAt(((0, -H0/2-8, 500+2520/2+i*2520),),)) p.Set(edges=edges1, name='Beam_1') ############################开始定义有限元分析的相关参数 #定义材料mdb.models['Model-1'].Material(name='steel')mdb.models['Model-1'].materials['steel'].Elastic(table=((210000.0, 0.3), )) mdb.models['Model-1'].materials['steel'].Density(table=((7.8e-06, ), ))#定义壳单元属性mdb.models['Model-1'].HomogeneousShellSection(name='shell', preIntegrate=OFF, material='steel', thicknessType=UNIFORM, thickness=10.0, thicknessField='', idealization=NO_IDEALIZATION, poissonDefinition=DEFAULT,thicknessModulus=None, temperature=GRADIENT, useDensity=OFF, integrationRule=SIMPSON, numIntPts=5) #赋所有壳单元属性p = mdb.models['Model-1'].parts['Part-1']for i in range(1,5):region1 = p.sets['P0'+str(i)+'_12']p.SectionAssignment(region=region1, sectionName='shell', offset=0.0,offsetType=FROM_GEOMETRY , offsetField='',thicknessAssignment=FROM_GEOMETRY )region2 = p.sets['P05_08']p.SectionAssignment(region=region2, sectionName='shell', offset=0.0, offsetType=FROM_GEOMETRY, offsetField='',thicknessAssignment=FROM_GEOMETRY)for i in range(1,n+1): Array region3 = p.sets['P06_08_'+str(i)]p.SectionAssignment(region=region3, sectionName='shell', offset=0.0,offsetType=FROM_GEOMETRY, offsetField='',thicknessAssignment=FROM_GEOMETRY)for i in range(1,n+1):region4 = p.sets['P07_12_'+str(i)]p.SectionAssignment(region=region4, sectionName='shell', offset=0.0,offsetType=FROM_GEOMETRY, offsetField='',thicknessAssignment=FROM_GEOMETRY)for i in range(1,n+1):region5 = p.sets['P08_12_'+str(i)]p.SectionAssignment(region=region5, sectionName='shell', offset=0.0,offsetType=FROM_GEOMETRY, offsetField='',thicknessAssignment=FROM_GEOMETRY)#定义梁单元属性mdb.models['Model-1'].LProfile(name='L_65', a=65.0, b=65.0, t1=7.0, t2=7.0)mdb.models['Model-1'].BeamSection(name='B_65', integration=DURING_ANALYSIS,poissonRatio=0.0, profile='L_65', material='steel', temperatureVar=LINEAR,consistentMassMatrix=False)#赋所有梁单元属性p = mdb.models['Model-1'].parts['Part-1']region = p.sets['Beam_1']p.SectionAssignment(region=region, sectionName='B_65', offset=0.0,offsetType=MIDDLE_SURFACE, offsetField='',thicknessAssignment=FROM_SECTION)p.assignBeamSectionOrientation(region=region, method=N1_COSINES, n1=(0.0, 0.0,-1.0))#定义装配体import assemblya = mdb.models['Model-1'].rootAssemblya.DatumCsysByDefault(CARTESIAN)p = mdb.models['Model-1'].parts['Part-1']a.Instance(name='Part-1-1', part=p, dependent=ON)#定义分析步import stepmdb.models['Model-1'].StaticStep(name='Step-1', previous='Initial')#定义底面与梁的tiedimport interactiona = mdb.models['Model-1'].rootAssemblyregion1=a.instances['Part-1-1'].sets['P04_12']region2=a.instances['Part-1-1'].sets['Beam_1']mdb.models['Model-1'].Tie(name='Constraint-1', master=region1, slave=region2, positionToleranceMethod=COMPUTED, adjust=OFF, tieRotations=ON, thickness=ON)#开始定义耦合#导入相关模块import regionToolseta = mdb.models['Model-1'].rootAssemblyd, r = a.datums, a.referencePoints#定义参考点a.ReferencePoint(point=(0.0, H0/2, 500+2520/2))rp1 = r.keys()[-1]refPoints1=(r1[rp1], )region1=regionToolset.Region(referencePoints=refPoints1)s1 = a.instances['Part-1-1'].facesregion2 = a.instances['Part-1-1'].sets['P07_fp']mdb.models['Model-1'].Coupling(name='Constraint-2', controlPoint=region1, surface=region2, influenceRadius=WHOLE_SURFACE, couplingType=DISTRIBUTING, localCsys=None, u1=ON, u2=ON, u3=ON, ur1=ON, ur2=ON, ur3=ON)#########################定义边界条件import loada = mdb.models['Model-1'].rootAssemblyd, r = a.datums, a.referencePointsregion = a.instances['Part-1-1'].sets['P02_12']mdb.models['Model-1'].DisplacementBC(name='SPC', createStepName='Initial', region=region, u1=SET, u2=SET, u3=SET, ur1=SET, ur2=SET, ur3=SET,amplitude=UNSET, distributionType=UNIFORM, fieldName='', localCsys=None)a = mdb.models['Model-1'].rootAssemblyregion = a.instances['Part-1-1'].sets['P08_12_'+str(n-1)]mdb.models['Model-1'].DisplacementBC(name='SPC2', createStepName='Initial', region=region, u1=SET, u2=SET, u3=SET, ur1=SET, ur2=SET, ur3=SET,amplitude=UNSET, distributionType=UNIFORM, fieldName='', localCsys=None)r1 = a.referencePointsrefPoints1=(r1[rp1], )region = regionToolset.Region(referencePoints=refPoints1)mdb.models['Model-1'].ConcentratedForce(name='force', createStepName='Step-1',region=region, cf2=-10000.0, distributionType=UNIFORM, field='',localCsys=None)mdb.models['Model-1'].Gravity(name='G', createStepName='Step-1', comp2=-9.8, distributionType=UNIFORM, field='')#################划分网格import meshp = mdb.models['Model-1'].parts['Part-1']p.seedPart(size=20.0, deviationFactor=0.1, minSizeFactor=0.1)p.generateMesh()a = mdb.models['Model-1'].rootAssembly###############创建作业并提交分析import jobmdb.Job(name='006', model='Model-1', description='', type=ANALYSIS, atTime=None, waitMinutes=0, waitHours=0, queue=None, memory=90,memoryUnits=PERCENTAGE, getMemoryFromAnalysis=True,explicitPrecision=SINGLE, nodalOutputPrecision=SINGLE, echoPrint=OFF,modelPrint=OFF, contactPrint=OFF, historyPrint=OFF, userSubroutine='',scratch='', multiprocessingMode=DEFAULT, numCpus=4, numDomains=4) mdb.jobs['006'].submit(consistencyChecking=ON)mdb.jobs['006'].waitForCompletion()###############进入后处理模块import visualizationo3 = session.openOdb(name='F:/ABAQUS/006.odb')session.viewports['Viewport: 1'].setValues(displayedObject=o3)session.viewports['Viewport: 1'].odbDisplay.display.setValues(plotState=( CONTOURS_ON_DEF, ))session.viewports['Viewport: 1'].view.setValues(session.views['Iso'])mdb.saveAs(pathName='F:/ABAQUS/006.cae')第11 页共11 页。
从记录到编程--Python在ABAQUS程序化参数化建模分析中的应用
ห้องสมุดไป่ตู้图 1 光伏组件系统安装级别模型
## support sup = new_part('sup')
## Part 的初始化,该 part 没有任何几何实体。
hex_grow(sup,(0,sup_length),(0,sup_width),(‐sup_width,0))
1
2010 ABAQUS Users’ Conference (China)
a = mdb.models['Model‐1'].rootAssembly
s1 = a.instances['sup_A26'].faces
side1Faces1 = s1.findAt(((17939.084957, 2990.0, 146.808844), ), ((18102.059849,
其实 ABAQUS 内核是基于 Python 语言的,用户在界面中的每一步操作,都会在 abaqus.rpy 文件中有相 应的 Python 语句记录(Journaling)。用户可以简单地把所记录的 Python 语句拷贝下来,生成另外一个 Python 文件。运行该 Python 文件也可以建立模型和提交运算,也可以对该 Python 文件进行适当的参数修 改。下面是建立接触对的部分 Python 记录语句。
), ((17939.084957, 3020.0, 146.808844), ), ((19257.881677, 3020.0,
626.811595), )) a.Surface(side1Faces=side1Faces1, name='CP‐76‐sup_A26')
## 生成 face set
分析过程更加可控可以对模型结果及响应机理有更加深刻的理解通过几十次或几百次的不同参数或条件下的结果的反复比较以及与实验结果的比较提高分析结果的重复性可靠性和准确性
abaqus python 循环 提交 作业
abaqus python 循环提交作业
在Abaqus中,Python是一种强大的脚本语言,可以用于自动化各种任务,包括提交作业。
下面是一个简单的Python脚本示例,演示了如何使用循环来提交多个作业:
```python
import os
import glob
# 定义作业文件所在的目录
job_dir = '/path/to/job/files'
# 获取所有以.inp结尾的文件
job_files = glob.glob(os.path.join(job_dir, '*.inp'))
# 循环遍历所有作业文件
for job_file in job_files:
# 定义作业名称和提交命令
job_name = os.path.splitext(os.path.basename(job_file))[0]
submit_cmd = f'abaqus job={job_name} input={job_file}'
# 执行提交命令
os.system(submit_cmd)
```
在上面的脚本中,我们首先定义了作业文件所在的目录,然后使
用glob模块获取所有以.inp结尾的文件。
接下来,我们循环遍历所有作业文件,并使用os.path模块提取作业名称。
最后,我们使用os.system函数执行提交命令。
请注意,上述脚本仅适用于Abaqus的命令行界面。
如果您使用的是Abaqus GUI,您需要使用其他方法来提交作业。
此外,您可能需要根据自己的需求修改脚本中的路径和文件名。
采用python提取abaqus中的刚体反作用力
文章标题:探索Abaqus中的刚体反作用力提取方法在有限元分析中,Abaqus是一款广泛应用的工程仿真软件,可以进行结构、热力、流体等多领域的仿真分析。
在实际工程中,我们经常需要了解结构中各部件的受力情况,其中刚体反作用力是一个重要的参数。
本文将以Python语言作为工具,来探讨如何在Abaqus中提取刚体反作用力,并对提取方法进行全面深入的分析和讨论。
一、了解刚体反作用力的概念在进行结构分析时,刚体反作用力是指在结构中各个刚体之间相互作用的力,它是产生位移、变形和应力的根源。
刚体反作用力的提取可以帮助工程师分析结构的受力情况,为优化设计和改进结构提供重要依据。
二、Abaqus中刚体反作用力的提取方法在Abaqus中,我们可以通过Python脚本来实现刚体反作用力的提取。
我们需要使用Abaqus提供的Python接口来与软件进行交互,接着通过编写特定的Python脚本来实现刚体反作用力的提取。
在Python脚本中,我们可以使用Abaqus提供的API函数来获取所需的数据,进而实现刚体反作用力的提取。
三、Python脚本实现刚体反作用力的提取在编写Python脚本时,首先需要导入Abaqus提供的Python接口模块,并初始化与Abaqus软件的连接。
我们需要指定所要提取的刚体,并设置相应的参数。
通过调用Abaqus提供的API函数,我们可以获取刚体反作用力的数据,并将其保存或输出到指定的文件中。
我们可以通过对数据进行分析和处理,来获取所需的刚体反作用力信息。
四、讨论刚体反作用力的提取精度和有效性在实际工程中,刚体反作用力的提取精度对分析结果的准确性和可靠性有着重要影响。
在编写Python脚本时,我们需要考虑如何提高提取精度和有效性。
可以采用增加采样点、优化计算算法等方法来提高提取的准确性,同时也需要考虑计算效率和稳定性的问题。
五、个人观点与总结通过对Abaqus中刚体反作用力提取方法的探讨,我认为Python脚本在实现刚体反作用力的提取方面具有很大的优势。
abaqus的python手册
abaqus的python手册全文共四篇示例,供读者参考第一篇示例:一、Abaqus中Python的应用1. 调用Abaqus APIAbaqus提供了一个丰富的API,通过Python可以轻松地调用这些API来完成各种任务。
比如创建模型、定义边界条件、设置分析参数等。
用户可以通过编写Python脚本来实现自定义的分析过程。
2. 扩展Abaqus功能通过编写Python脚本,用户可以扩展Abaqus的功能,实现一些Abaqus原生功能不支持的功能。
比如可以编写一个脚本来实现特定的后处理功能,或者实现一些自定义的材料模型等。
3. 批量处理任务在实际工程中,通常需要进行大量的有限元分析任务。
通过编写Python脚本,可以实现批量处理任务,提高工作效率。
比如可以编写一个循环来处理多个模型,或者实现并行计算等。
4. 与其他软件集成Python是一种通用的编程语言,可以方便地与其他软件集成。
比如可以通过Python脚本实现Abaqus和CAD软件(比如SolidWorks)的数据交互,或者实现Abaqus和MATLAB的联合分析等。
1. 环境搭建首先需要在电脑上安装Abaqus和Python环境。
Abaqus支持Python2.7和Python3.6及以上版本。
安装完Abaqus后,需要在Abaqus命令窗口中输入“abaqus cae nogui=python”命令进入Python环境。
2. Python基础知识在使用Abaqus的Python API之前,需要掌握一些基本的Python知识。
比如变量、循环、条件语句等。
可以通过在线教程或书籍学习Python的基础知识。
下面我们来看一个简单的Python脚本示例,实现一个简单的有限元分析任务:```pythonfrom abaqus import *from abaqusConstants import *# 创建一个模型myModel = mdb.Model(name='ExampleModel')myAssembly = myModel.rootAssemblymyPart = myModel.Part(name='Part-1',dimensionality=THREE_D, type=DEFORMABLE_BODY)# 创建一个立方体myPart.Cube(center=(0, 0, 0), size=10.0)# 后处理odb = session.odbs['ExampleJob.odb']session.viewports['Viewport:1'].setValues(displayedObject=odb)```以上示例演示了如何使用Python脚本创建一个简单的有限元模型,并进行力学分析。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Python语言在ABAQUS中的应用
【摘要】采用python脚本语言二次开发abaqus,通过开发python脚本程序处理abaqus重复工作,提高了工作效率。
【关键词】python;abaqus;交换输入;函数
引言
abaqus是大型通用的有限元分析软件,可以模拟绝大部分工程材料的线性和非线性行为,获得了广大用户的认可,在建筑结构分析领域应用广泛。
python是一种面向对象的脚本语言,,该语言已经诞生20余年,它的简洁性和易用性使程序的开发过程变得简单,特别适用于快速应用开发。
在此介绍一下编写脚本快速建模。
编写python脚本快速建立模型是abaqus高级用户经常使用的功能之一。
例如,在abaqus/cae中建模时需要反复输入各种参数和设置多个对话框,编写脚本只需要几条语句就可以实现。
如果经常建立相同或类似模型,还可以编写独立的模块,还可以编写脚本创建材料库,运行python脚本后material manager将自动出现定义的材料。
在此介绍3种最常用的快速建立模型的方法,包括交互式输入、创建材料库。
1.交互式输入
交互式输入直接指定模型参数,而无需在abaqus/cae下选择多个菜单、多个按钮,可以节省许多建模时间。
abaqus脚本接口提供3种交互式输入函数,分别是:getinput()函数、getinputs()
函数和getwarningreply ()函数,详细介绍参见abaqus 6.10帮助手册《abaqus scripting user’s manual》第6.7节“prompting the user for input”和<《abaqus scripting reference manual》第49.5节“user input commands”。
getinput()函数
脚本getinput.py将调用getinput()函数自定义输入参数,开平方根运算后输出计算结果。
程序测试代码如下:
from abaqus import *
from math import sqrt
input=getinput(’please enter a number ‘,’9’)number=float(input)
print sqrt(number)
getinputs()函数
脚本getinputs.py将调用getinputs()函数自定义输入并输出数据信息,代码如下:
from abaqus import *
x=getinputs(((’please enter the first number ‘,’2’),(’please enter the second number’,’5’),
(’please enter the third number’,’8’)))
print x
getwarningreply ()函数
脚本getwarningreply.py将调用get warning reply ()函
数来创建警告对话框。
代码如下:
from abaqus import *
from abaqusconstants import *
reply = get warning reply (message =‘ would you like to close the window?’, buttons=(yes,no))
if reply == yes:
print ‘ clicked yes’
elif reply == no:
print ‘ clicked no’
2.创建材料库
采用abaqus进行动力弹塑性分析的过程中,每个几何模型都要重复输入某些参数,因此采用python创建材料库后,使用时只需导入该模块即可。
虽然python脚本功能强大,但它的缺点是代码行较长。
如果手工编写python脚本将非常困难,利用abaqus生成的各种文件来修改或添加代码是编写脚本的常用方法。
如下为自定义材料库脚本:material_library.py:
from abaqus import *
from abaqusconstants import *
def add_si_materials():
“““
add steel, copper, aluminum in si units
“““
import material
name = getinput(’enter model name’,mdb. models.keys ()[-1])
if not name in mdb.models.keys():
raise valueerror,‘mdb.models[%s] not found’%repr(name)m = mdb.models[name].material(’steel’)
m.elastic(table=((200.0e9, 0.3),))
m.plastic(table=((400.e6, 0.0),(420.e6, 0.02),(500.e6, 0.2),(600.e6, 0.5)))
m.density(table=((7800.0,),))
m=mdb.models[name].material(’copper’)
m.elastic(table=((110e9,.3),))
m.plastic(table=((314e6,0),))
m.density(table=((8970,),))
m=mdb.models[name].material(’aluminum’)
m.elastic(table=((70.0e9, 0.35),))
m.plastic(temperaturedependency=on, table=((270e6,0,0),
(300e6,1.0,0),(243e6,0,300),(270e6,1.0,300)))m.density(table=((2700,),))
add_si_materials()
3.结束语
通过本文分析,主要得到以下结论:
(1)提出对abaqus的二次开发,利用abaqus脚本和python 语言,进行快速建模,提高abaqus分析问题能力。
(2)通过使用编制的python脚本程序可以更快更有效的建立结构计算模型。
参考文献
[1]曹金凤王旭春孔亮:《python语言在abaqus中的应用》,机械工业出版社;
[2]石亦平:《abaqus有限元分析实例详解》,机械工业出版社;
[3]abaqus6.10htmldocumentation/documentation/documentat ion/abaqusscriptinguser’ smanual。
