钢结构雨棚设计计算书

钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规》2．《钢结构设计规》GB50017-20033．《玻璃幕墙工程技术规》4．《建筑抗震设计规》二、计算基本参数: 1．本工程位于市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：z=0.74。

依据《玻璃幕墙工程技术规》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。

1、风荷载根据《玻璃幕墙工程技术规》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = z s z Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；z---瞬时风压的阵风系数；βz=2.25s---风荷载体型系数；向上取μs=2.0z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1高度(m) z(C 类)5 0.74 10 0.74 15 0.74 200.85即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =Emax Gk A·················(1.3)雨棚平面地震作用标准值计算公式如下： PE =E max G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) E 为地震动力放大系数；取E=3.0max 为水平地震影响系数最大值；取max=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规要求，幕墙结构自重的分项系数取γG=1.2。

雨棚设计计算书

雨棚设计13.1雨篷的荷载作用说明雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。

(1)自重：包括面板、杆件、连接件、附件等的自重，可以按照500N/m2估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用；(4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用；A：考虑正风压时：a.当永久荷载起控制作用的时SA+=1.35Gk+0.6×1.4wk+0.7×1.4SkB：考虑负风压时：按下面公式进行荷载组合：SA-=1.0Gk+1.4wk13.1.1风荷载标准值计算(1)计算龙骨构件的风荷载标准值：龙骨构件的从属面积：A=5.18×1.525=7.8995m2LogA=0.898μsA1+(A)=μs1+(1)+[μs1+(25)-μs1+(1)]logA/1.4=0.5μsA1-(A)=μs1-(1)+[μs1-(25)-μs1-(1)]logA/1.4=1.487wkA+=βgzμzμsA1+w0=1.7×1×0.5×0.0004=0.00034MPawkA-=βgzμzμsA1-w0=1.7×1×1.487×0.0004=0.001011MPa(2)计算面板部分的风荷载标准值：μsB1+(A)=0.5μsB1-(A)=2wkB+=βgzμzμsB1+w0=1.7×1×0.5×0.0004=0.00034MPawkB-=βgzμzμsB1-w0=1.7×1×2×0.0004=0.00136MPa13.1.2风荷载设计值计算wA+=1.4×wkA+=1.4×0.00034=0.000476MPawA-=1.4×wkA-=1.4×0.001011=0.001415MPawB+=1.4×wkB+=1.4×0.00034=0.000476MPawB-=1.4×wkB-=1.4×0.00136=0.001904MPa13.1.3雪荷载标准值计算Sk：作用在雨篷上的雪荷载标准值(MPa)；S0：基本雪压，根据现行《建筑结构荷载规范》GB50009-2012取值：0.0004MPa；μr：屋面积雪分布系数，按表7.2.1[GB50009-2012]，为2.0；根据《建筑结构荷载规范》GB50009-2012公式7.1.1屋面雪荷载标准值为：Sk=μr×S0=2.0×0.0004=0.0008MPa13.1.4雨篷面活荷载设计值Q：雨篷面活荷载设计值(MPa)；Qk：雨篷面活荷载标准值取：500N/m2Q=1.4×Qk=1.4×500/1000000=0.0007MPa因为Sk>Qk，所以计算时雪荷载参与正压组合！G+=1.2×Gk=1.2×0.0005=0.0006MPaG-=Gk=0.0005MPa13.1.5选取计算荷载组合(1)正风压的荷载组合计算：SkA+=Gk+Sk+0.6wkA+=0.001504MPaSA+=G++S+0.6wA+=0.002006MPa(2)负风压的荷载组合计算：SkA-=Gk+wkA-=0.000511MPaSA-=G-+wA-=1.0Gk+1.4wkA-=0.000915MPa(3)最不利荷载选取：SkA=0.001504MPaSA=0.002006MPa13.2雨篷杆件计算基本参数：荷载作用：均布荷载(有拉杆作用)；悬臂总长度：L=5500mm，受力模型图中a=1200mm，b=4300mm；分格宽度：B=1438mm；板块配置：夹层玻璃8 +8 mm；悬臂梁：变截面工字钢，Q235；本处杆件按悬臂梁力学模型进行设计计算，受力模型如下：13.2.1结构的受力分析(1)荷载集度计算：qk=SkB=0.001504×1525=2.294N/mmq=SB=0.002006×1525=3.059N/mm(2)拉杆轴力计算：由于拉杆在雨篷外力作用下在铰接点产生的位移量在垂直方向上的矢量代数和等于拉杆在轴力作用下产生的位移量在垂直方向上的矢量即：P：拉杆作用力在垂直方向上的分力(N)；qL4(3-4a/L+(a/L)4)/24EI-Pb3/3EI=PL拉杆/EAE：材料的弹性模量，为206000MPa；L拉杆：拉杆的长度；A：拉杆截面面积(mm2)；P=qL4A(3-4a/L+(a/L)4)/8(Ab3+3L拉杆I)=6418.485N拉杆的轴向作用力为：N=P/sinα=10429.837N(3)雨篷杆件截面最大弯矩处(距悬臂端距离为x处)的弯矩设计值计算：Mmax：悬臂梁最大弯矩设计值(N·mm)；x：距悬臂端距离为x处(最大弯矩处)；q：组合荷载作用下的线荷载集度设计值(按矩形分布)(N/mm)；L：悬臂总长度(mm)；a、b：长度参数，见模型图(mm)；经过计算机的优化计算，得：x=5180mm|Mmax|=|P(x-a)-qx2/2|=9397024.75000001N·mm13.2.1梁的抗弯强度计算抗弯强度应满足：NL/A+Mmax/γW≤fNL/A+Mmax/γW =19.703MPa≤215MPa悬臂梁抗弯强度满足要求。

钢雨棚计算书

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：μz=0.74。

依据《玻璃幕墙工程技术规》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

1、风荷载根据《玻璃幕墙工程技术规》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=2.25μs---风荷载体型系数；向上取μs=2.0μz---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =βE αmax GkA·················(1.3)雨棚平面地震作用标准值计算公式如下： PE =βE αmax G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) βE 为地震动力放大系数；取βE=3.0αmax 为水平地震影响系数最大值；取αmax=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规要求，幕墙结构自重的分项系数取γG=1.2。

雨蓬计算书

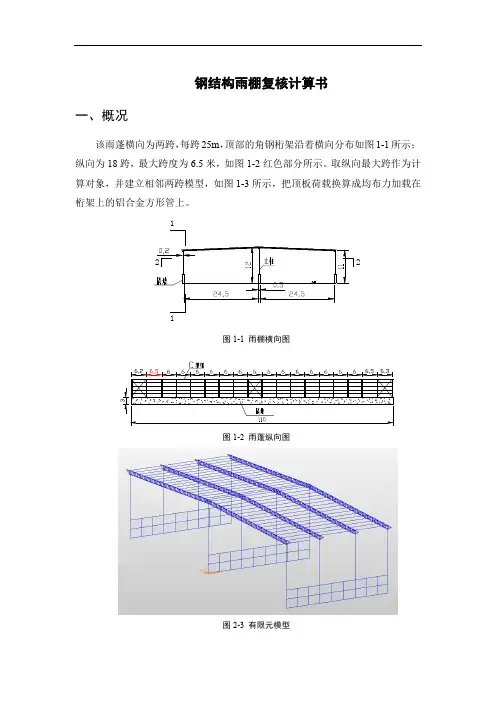

钢结构雨棚复核计算书一、概况该雨蓬横向为两跨，每跨25m ，顶部的角钢桁架沿着横向分布如图1-1所示；纵向为18跨，最大跨度为6.5米，如图1-2红色部分所示。

取纵向最大跨作为计算对象，并建立相邻两跨模型，如图1-3所示，把顶板荷载换算成均布力加载在桁架上的铝合金方形管上。

图1-1 雨棚横向图图1-2 雨蓬纵向图图2-3 有限元模型2二、荷载与荷载组合雨篷承受的荷载包括：自重、风荷载。

（1）自重：包括面板、杆件、连接件、附件等的自重；雨蓬顶板为钢皮，厚度取1mm，则每平方米自重GkA 0.0785kN/m2，方形管相距 1.6m，则q GK 1.6⨯0.0785 0.126 kN/m，即在方形管上加载0.126 kN/m的竖向荷载模拟铁皮荷载。

其余构件自重G由有限元软件自动考虑。

（2）风荷载：考虑横向风荷载，本工程位于浦北县，根据《建筑结构荷载规范》，基本风压ω0 0.30(kN/m2)。

风荷载考虑横向风荷载，施工在立柱、桁架上。

q Wk bω0，其中，b为构件迎风宽度，ω0基本风压。

（3）荷载组合：自重取1.2的系数，风荷载取1.4的系数，即Q合=1.2q Gk+1.2G+1.4q wk三、结果分析计算在以上荷载组合下，雨棚的挠度、应力、稳定性。

3.1 挠度分析桁架最大挠度为30.9mm，不超过L/200 125mm。

挠度图如3-1所示。

图3-1 挠度图3.2 应力分析桁架最大应力为338MPa，应力裕度391/338 1.16。

图3-2 桁架应力图立柱最大应力168 MPa，应力裕度391/168 2.33图3-3 立柱应力图3.3 稳定性分析取中间的立柱做稳定性分析，I 8.8⨯10-6m4，E 2.06⨯108kN/m2，立柱高9m，底部固结，顶部看做铰支，所以临界压力：F cr=π2EI(μl)2=π2×2.06 108×8.8×10−6(0.7×9)2=451kN立柱的最大轴力为31.5kN，未超过临界应力。

钢雨棚计算

钢结构雨篷设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《建筑抗震设计规范》4．《钢雨篷（一）》07SG528-1图集二、计算基本参数: 1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取5.0米处（标高最高处），查荷载规范知，取: z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。

3. 本工程耐火等级二级，抗震设防六度。

三、结构平面布置结构平面布置图：初步估计主梁采用：HN400×200×8×13次梁采用：HN250×125×6×9拉压杆采用：Φ152×5.0钢材均采用Q235级钢四、荷载计算1、风荷载垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=1.70μs---风荷载体型系数；参照07GSG528-1图集说明5.1.4条，向上取μs=-2.0，向下取μs=1.0。

μz---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；W o---基本风压(kN/m2) ，查荷载规范，北海市风压取 W o =0.750(kN/m2)正风：Wk+=1.70×1.0×1.0×0.75=1.28 kN/m2负风：Wk-=1.70×（-2.0）×1.0×0.75=-2.55 kN/m2简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡正风时，W k1=1.28×5.59=7.12 kN/m负风时，W k2=-2.55×5.59=-14.25kN/m2、恒荷载07GSG528-1图集说明5.1.1条，正风时，雨篷玻璃永久荷载0.8 kN/m2，负风时取0.3 kN/m2。

钢结构雨棚计算书

钢结构雨棚计算书XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C类地形考虑。

钢雨棚计算书

钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》二、计算基本参数: 1．本工程位于深圳市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：μz=0.74。

依据《玻璃幕墙工程技术规范》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。

3. 本工程耐火等级一级，抗震设防七度。

三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。

四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。

1、风荷载根据《玻璃幕墙工程技术规范》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = βz μs μz Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；βz---瞬时风压的阵风系数；βz=2.25μs---风荷载体型系数；向上取μs=2.0μz---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =βE αmax GkA·················(1.3)雨棚平面内地震作用标准值计算公式如下： PE =βE αmax G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) βE 为地震动力放大系数；取βE=3.0αmax 为水平地震影响系数最大值；取αmax=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规范要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规范要求，幕墙结构自重的分项系数取γG=1.2。

钢结构雨棚计算书范本

钢结构雨棚计算书范本
1. 引言
在建筑工程中，钢结构雨棚是一种常见的构筑物，具有承载荷载、遮挡风雨等功能。

本文将根据典型的钢结构雨棚设计要求，提供一份计算书范本，以指导工程师进行钢结构雨棚的设计计算。

2. 荷载计算
2.1 风荷载计算
根据《建筑结构荷载规范》，钢结构雨棚的风荷载计算应考虑风速、风向等因素。

采用公式：
$$F_{wind} = C_f \\times A \\times P$$
其中，F wind为风荷载，C f为风压系数，A为风压面积，P为大气压。

2.2 雨荷载计算
雨荷载为钢结构雨棚在雨天积聚水的重量，根据设计排水能力计算。

3. 结构计算
钢结构雨棚的结构计算主要包括主梁、次梁、支撑等元件的受力分析和强度验算。

按照受力平衡原理和钢结构设计规范计算各构件的截面尺寸及钢材强度要求。

4. 连接设计
钢结构雨棚的连接设计需要考虑连接件的承载能力和连接方式的可靠性。

根据设计荷载和构件受力情况，选择适当的连接方式和规格，并计算连接件的极限承载能力。

5. 其他要求
除上述要素外，钢结构雨棚设计还需考虑防腐防锈、防雷、抗震等特殊要求，
确保钢结构雨棚在使用过程中安全可靠。

结语
通过本文提供的钢结构雨棚计算书范本，设计人员可以遵循其中的步骤和方法，进行钢结构雨棚的设计计算工作，确保结构的安全稳定性。

愿本文对您有所帮助！。

钢雨棚计算书

钢结构雨篷设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20153．《建筑抗震设计规范》4．《钢雨篷（一）》07SG528-1图集二、计算基本参数:1．本工程位于xx市，基本风压ω0=0.750(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.0，故本工程基本风压ω=1.0x0.75=0.75(kN/m2)。

2. 地面粗糙度类别按B类考虑，风压高度变化系数取 5.0米处（标高最高处），查荷载规范知，取:?z=1.00，对于雨篷风荷载向上取μs=-2.0，向瞬时风压的阵风系数βz=1.70 。

3. 本工程耐火等级二级，抗震设防六度。

三、结构平面布置结构平面布置图：初步估计主梁采用：HN400×200×8×13次梁采用：HN250×125×6×9拉压杆采用：Φ152×5.0钢材均采用Q235级钢四、荷载计算1、风荷载垂直于雨篷平面上的风荷载标准值，按下列公式(1.1)计算：W k = ?z ?s ?z Wo ················(1.1)式中: W k ---风荷载标准值(kN/m2)；?z---瞬时风压的阵风系数；βz=1.70?s---μs=-2.0，向下取μs=1.0。

?z---风荷载高度变化系数；按《建筑结构荷载规范》GB5009-2012取值μz=1.0；W o---基本风压(kN/m2) ，查荷载规范，北海市风压取 W o =0.750(kN/m2)正风：Wk+=1.70×1.0×1.0×0.75=1.28 kN/m2负风：Wk-=1.70×（-2.0）×1.0×0.75=-2.55 kN/m2简化为作用在主梁上的集中荷载，荷载作用面积A=5.08×1.1=5.59㎡正风时，W k1=1.28×5.59=7.12 kN/m负风时，W k2=-2.55×5.59=-14.25kN/m2、恒荷载，正风时，雨篷玻璃永久荷载0.8 kN/m2，负风时取0.3 kN/m2。

钢雨棚计算书

欢迎阅读钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-2003 3．《玻璃幕墙工程技术规范》 4．《建筑抗震设计规范》二、计算基本参数:1,按50年2.下页表，z=2.25。

3. 1根据(1.1)计算：Wk=?z ?s ?zWo ················(1.1) 式中:Wk---风荷载标准值(kN/m2)； ?z---瞬时风压的阵风系数；βz=2.25 ?s---风荷载体型系数；向上取μs=2.0?z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；W o ---基本风压(kN/m2)按《技术要求》Wo=1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规范》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw=1.4表1-1W=γW2qEK=PE=式中PE?E?maxG为单位面积的幕墙结构自重(kN/m2)；取=0.4kN/m2按规范要求，地震作用的分项系数取γE=1.3，即地震作用设计值为：qE=γEqEK=1.3qEK·············(1.5)3、雨棚结构自重按规范要求，幕墙结构自重的分项系数取γG=1.2。

4、荷载组合按规范要求对作用于雨棚同一方向上的各种荷载应作最不利组合。

对垂直于雨棚平面上的荷载，其最不利荷载组合为：·············(1.6)WK合=1.0WK+0.6qEK-1.0qGk·············(1.7)W合=1.0W+0.6qE-1.0qG其中,WK合为组合荷载的标准值(kN/m2)；W合为组合荷载的设计值(kN/m2)。

钢结构雨棚计算书

雨蓬钢结构计算书

雨蓬钢结构计算书基本参数: 北京地区抗震8度设防最大分格BxH=1.500x5.647一、承受荷载计算:1、雨蓬恒荷载：（1）雨蓬构件(包括玻璃和铝框)的平均自重: 0.600KN/m^2 （2）钢结构及铝塑板自重: 0.800KN/m^22、雨蓬活荷载：（1）风荷载：2.25×1.0×1.4×0.35=1.10KN/m^2按《玻璃幕墙工程技术规范》JGJ 102-96(5.2.2)条规定采用（2）施工荷载：1.0 KN/m^2根据现行<<建筑结构荷载规范>>GBJ9-87(3.5.1)条规定采用（3）地震作用: 3.0×0.16×（0.8+0.6）=0.67KN/m^23、上人平台恒荷载：（1）复合楼板自重: 1.95KN/m^2钢结构梁平面布置如下图：二、次梁计算：1、次梁1强度计算：（按简支梁力学模型计算）（1）p1: 次梁1恒荷载线密度设计值：p1=(0.6+0.8)x1.2x1.5=2.52KN/mq1: 次梁1活荷载线密度设计值：q1=(1.0x1.4+1.1x1.4+0.67x1.3)x1.5 q1=5.71KN/m采用p1+0.85q1=2.52+0.85x5.71=7.37 KN/m（2）M1:次梁1弯距：M1=7.37x5.674^2/8=29.3KN•m(3) 次梁1的截面特性：（I20b）X轴惯性矩: Ix1=2500cm^4Y轴惯性矩: Iy1=169cm^4X轴抵抗矩: Wx1=250cm^3Y轴抵抗矩: Wy1=33.1cm^3 型材截面积: A1=39.5cm^2 (4) 次梁1强度校核：σ1=M1x1000/Wx1/1.05=29.3x1000/250/1.05=111.6N/mm^2σ1=111.6N/mm^2 ≤f=215N/mm^2次梁1强度可以满足!2、次梁1挠度计算：pk: 次梁1荷载线密度标准值：pk=(0.6+0.8)x1.5+0.85x(1.0+1.1+0.67)x1.5 =5.62KN/mU=5xpkx5.674^4x1000/384/2.1/Ix1=5x5.62x5.674^4x1000/384/2.1/2500=14.44mm ≤5674/250=22.69mm次梁1挠度可以满足!3、次梁2强度计算：（按简支梁力学模型计算）（1）p2: 次梁2恒荷载线密度设计值：p2=(0.6+0.8)x1.2x0.75+1.95x1.2x1.25=4.18KN/mq2: 次梁2活荷载线密度设计值：q2=(1.0x1.4+1.1x1.4+0.67x1.3)x(0.75+1.25) =7.61KN/m采用p2+0.85q2=4.18+0.85x7.61=10.65KN/m（2）M2:次梁2弯距：M2=10.65x5.674^2/8=42.85KN•m(3) 次梁2的截面特性：（I28a）X轴惯性矩: Ix2=7110cm^4Y轴惯性矩: Iy2=345cm^4X轴抵抗矩: Wx2=508cm^3 X轴抵抗矩: Wy2=56.6cm^3 型材截面积: A2=55.4cm^2 (4) 次梁2强度校核：σ2=M2x1000/Wx2/1.05=42.85x1000/508/1.05=80.33N/mm^2σ2=80.33N/mm^2 ≤f=215N/mm^2次梁2强度可以满足!4、次梁2挠度计算：pk2: 次梁2荷载线密度标准值：pk2=(0.6+0.8)x0.75+1.95x1.25+0.85x(1.0+1.1+0.67)x(0.75+1.25) =8.19KN/mU=5xpk2x5.674^4x1000/384/2.1/Ix2=5x8.19x5.674^4x1000/384/2.1/7110=7.4mm ≤5674/250=22.69mm 三、主梁计算：（按简支梁力学模型计算）1、主梁强度计算：（1）p3:次梁1作用产生的集中荷载设计值：p3=(1.5+2.837)x7.37=31.9KNp4:次梁2作用产生的集中荷载设计值：p4=5.674x10.65/2+1.5x10.65/2=38.2KN主梁所承受的等效均布荷载设计值：（2p3+p4）/7=(2x31.9+38.2) =14.57KN/m（2）M3:主梁所受的弯距：M3=14.57x7^2/8=90.34KN•m(3) 主梁的截面特性：（I32b）X轴惯性矩: Ix3=11620cm^4 Y轴惯性矩: Iy3=502cm^4X轴抵抗矩: Wx3=726cm^3 X轴抵抗矩: Wy3=76cm^3型材截面积: A3=73.4cm^2(4) 主梁的强度校核：σ3=M3x1000/Wx3/1.05=90.34x1000/726/1.05=118.5N/mm^2σ3=118.5N/mm^2 ≤f=215N/mm^2主梁强度可以满足!2、主梁挠度计算：pk3: 主梁荷载线密度标准值：pk3=[2x(1.5+2.837)x5.62+5.674x8.19/2+1.5x8.19/2]/7=11.16KN/mU=5xpk3x5.674^4x1000/384/2.1/Ix3=5x11.16x5.674^4x1000/384/2.1/11620 =6.17mm ≤5674/400=14.18mm四、主次梁连接计算：1、次梁1与主梁连接:V1:次梁1与主梁连接剪力V1=5.674x7.37/2=20.9KN选用M20高强螺栓：单剪面Nv=1Nvb:螺栓抗剪承载力：Nvb=0.9xNvxμxP GBJ17-88(7.2.2) =0.9x1x0.3x155=41.8KNNum1:选用螺栓的个数Num1=20.9/41.8=0.500个取2个详见施工图2、次梁2与主梁连接:V2:次梁2与主梁连接剪力V2=5.674x10.65/2=30.2KNNum1:选用螺栓的个数Num1=30.2/41.8=0.722个取3个详见施工图五、主梁与墙体预埋件焊缝计算：F:主梁端部承受的集中力F=(2p3+2p4)/2=31.9+38.2=70.1KNF/(Σhexlw+1.22Σhexlw1) ≤fw查表得焊缝设计强度fw=160N/mm^2he=8x0.7=5.6mmlw=2x(320-60)=520mmlw1=4x(132-20) =448mm70.1x1000/(520x5.6+1.22x448x5.6)=11.73N/mm^2 ≤fw 主梁与墙体预埋件连接焊缝强度满足要求!六、锚栓验算:选用按卡锚栓HSAM20x170 单个锚栓承受的剪力:20.5KN 4x20.5=82KN ≥70.1KN 锚栓强度满足要求!。

钢结构雨棚计算书

XXX中学玻璃雨篷设计计算书设计：校对：审核：批准：二〇一〇年十月三十一日目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范： (1)1.2 建筑设计规范： (1)1.3 玻璃规范： (1)1.4 钢材规范： (2)1.5 胶类及密封材料规范： (2)1.6 相关物理性能等级测试方法： (3)1.7 《建筑结构静力计算手册》(第二版) (3)1.8 土建图纸： (3)2 基本参数 (3)2.1 雨篷所在地区 (3)2.2 地面粗糙度分类等级 (3)3 雨篷荷载计算 (4)3.1 玻璃雨篷的荷载作用说明 (4)3.2 风荷载标准值计算 (4)3.3 风荷载设计值计算 (6)3.4 雪荷载标准值计算 (6)3.5 雪荷载设计值计算 (6)3.6 雨篷面活荷载设计值 (6)3.7 雨篷构件恒荷载设计值 (7)3.8 选取计算荷载组合 (7)4 雨篷杆件计算 (8)4.1 结构的受力分析 (8)4.2 选用材料的截面特性 (10)4.3 梁的抗弯强度计算 (10)4.4 拉杆的抗拉(压-稳定性)强度计算 (10)4.5 梁的挠度计算 (11)5 雨篷焊缝计算 (11)5.1 受力分析 (11)5.2 焊缝校核计算 (11)6 玻璃的选用与校核 (12)6.1 玻璃板块荷载组合计算 (12)6.2 玻璃板块荷载分配计算 (13)6.3 玻璃的强度计算 (14)6.4 玻璃最大挠度校核 (15)7 雨篷埋件计算(后锚固结构) (15)7.1 校核处埋件受力分析 (15)7.2 锚栓群中承受拉力最大锚栓的拉力计算 (16)7.3 群锚受剪内力计算 (16)7.4 锚栓钢材破坏时的受拉承载力计算 (17)7.5 混凝土锥体受拉破坏承载力计算 (17)7.6 锚栓钢材受剪破坏承载力计算 (19)7.7 混凝土楔形体受剪破坏承载力计算 (20)7.8 混凝土剪撬破坏承载能力计算 (21)7.9 拉剪复合受力承载力计算 (21)8 附录常用材料的力学及其它物理性能 (23)钢结构雨篷设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《点支式玻璃幕墙工程技术规程》 CECS127-2001《点支式玻璃幕墙支承装置》 JG138-2001《吊挂式玻璃幕墙支承装置》 JG139-2001《建筑玻璃应用技术规程》 JGJ113-2009《建筑幕墙》 GB/T21086-2007《建筑玻璃采光顶》 JG/T231-20071.2建筑设计规范：《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2002《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-95《混凝土结构后锚固技术规程》 JGJ145-2004《混凝土结构设计规范》 GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑表面用有机硅防水剂》 JC/T902-2002《建筑防火封堵应用技术规程》 CECS154：2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑隔声评价标准》 GB/T50121-2005《建筑工程抗震设防分类标准》 GB50223-2008《建筑工程预应力施工规程》 CECS180：2005《建筑结构荷载规范》 GB50009-2001(2006年版、局部修订) 《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2001(2008年版)《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-94(2000年版)《冷弯薄壁型钢结构设计规范》 GB50018-2002《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005《建筑用安全玻璃防火玻璃》 GB15763.1-2009《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.4钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007《不锈钢冷加工钢棒》 GB/T4226-2009《不锈钢冷轧钢板及钢带》 GB/T3280-2007《不锈钢热轧钢板及钢带》 GB/T4237-2007《不锈钢丝》 GB/T4240-2009《建筑用不锈钢绞线》 JG/T200-2007《不锈钢小直径无缝钢管》 GB/T3090-2000《彩色涂层钢板和钢带》 GB/T12754-2006《低合金钢焊条》 GB/T5118-1995《低合金高强度结构钢》 GB/T1591-2008《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008《高碳铬不锈钢丝》 YB/T096—1997《合金结构钢》 GB/T3077-1999《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1999《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-20001.5胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-1994《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-20031.6相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程施工质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.7《建筑结构静力计算手册》(第二版)1.8土建图纸：2 基本参数2.1雨篷所在地区北京地区；2.2地面粗糙度分类等级按《建筑结构荷载规范》(GB50009-2001)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按C 类地形考虑。

钢雨棚计算书

钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》二、计算基本参数:1．本工程位于深圳市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。

2.，瞬3.1Wk=?z?s?式中?z---?s---?z---W o---荷载分项系数应取γw=1.4表1-1即风荷载设计值为：W=γW W K=1.4W K··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下：qEK=·················(1.3)雨棚平面内地震作用标准值计算公式如下：PE=·················(1.4)式中,qEK为垂直雨棚平面的分布地震作用；(kN/m2)PE为平行于雨棚平面的集中地震作用；(kN)?E为地震动力放大系数；取?E=3.0?max为水平地震影响系数最大值；取?max=0.08（7度抗震设计）G为幕墙结构自重(kN)为单位面积的幕墙结构自重(kN/m2)；取=0.4kN/m2按规范要求，地震作用的分项系数取γE=1.3，即地震作用设计值为：仅考虑风荷载向上：Wk=?z?s?zWo=2.25×2×0.74×1.1×=2.564KN/m2W=1.4W K=3.59KN/m22.3作用地震作用：q Ek=3.0××0.6=0.144KN/m2q E2六、荷载组合竖直方向标准值：W合K=2.564+0.6×0.144-0.4=2.25KN/m2设计值：W合=3.59+0.6×0.188-0.48=3.223KN/m2七、雨棚钢架的计算1、荷载确定由图一所示的计算单元知，计算单元的宽度为2180mm。

2.2.1-雨棚荷载计算

第一章、荷载计算一、计算说明雨棚结构介绍，（包括雨棚的位置、计算标高、雨棚的受力结构、连接形式、使用的杆件及面板等）。

我们通过SAP2000，经过建模，来对此结构进行结构验算。

二、荷载计算本工程按竖向荷载取值，计算雨棚构件自重荷载和可变荷载。

1、雨棚构件重量荷载G AK：玻璃面板自重面荷载标准值玻璃采用TP8+1.14PVB+TP8 mm厚钢化夹胶玻璃G AK=（8+8）×10-3×25.6=0.41 KN/m2G GK1：考虑各种零部件后的幕墙面板自重面荷载标准值G GK1=0.45 KN/m2G GK2：雨棚龙骨自重荷载标准值（建模后，由SAP2000系统自动给出）G GK2=0.35 KN/m2G GK：雨棚自重荷载标准值G GK=G GK1+G GK2=0.45+0.35=0.8 KN/m22、雪荷载作用S0：基本雪压，取S0=0.5 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4μr：积雪分布系数，取μr=1.0按《建筑结构荷载规范》GB50009-2001 表6.2.1S K：雪荷载标准值S K=μr·S0=1.0×0.5=0.5 KN/m2r s：雪荷载作用效应的分项系数，取r s=1.4按《建筑结构荷载规范》GB50009-2001第3.2.5条S：雪荷载设计值S=r s·S K=1.4×0.5=0.7 KN/m23、风荷载作用（负风压）βgz：阵风系数，取βgz=2.246按《建筑结构荷载规范》GB50009-2001表7.5.1μS：风荷载体型系数，取μS=-2.0按《建筑结构荷载规范》GB50009-2001第7.3.3条μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值 0.55 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=2.246×（-2.0）×0.74×0.55=-1.828 KN/m2（表示负风压）r W：风荷载分项系数，取r W=1.4按《建筑结构荷载规范》GB50009-2001第3.2.5条W：作用在幕墙上的风荷载设计值W=r W·W K=1.4×（-1.828）=-2.56 KN/m2三、荷载效应组合1、由负风荷载效应控制的组合（向上）ψW：风荷载组合系数，取ψW=1.0按《建筑结构荷载规范》GB50009-2001第3.2.5条q K：荷载组合标准值q K=G GK+ψW·W K=0.8+1.0×(-1.828)=-1.028 KN/m2r G：重力荷载分项系数，取r G=0.9按《建筑结构荷载规范》GB50009-2001第3.2.5条q：荷载组合设计值q=r G·G GK+ψW·W=0.9×0.8+1.0×（-2.56）=-1.76 KN/m22、由自重和雪荷载效应控制的组合（向下）ψs：雪荷载组合系数，取ψs=1.0按《建筑结构荷载规范》GB50009-2001第3.2.5条q K：荷载组合标准值q K=G GK+ψs·S K=0.8+1.0×0.5=1.3 KN/m2r G：重力荷载分项系数，取r G=1.35按《建筑结构荷载规范》GB50009-2001第3.2.5条q：荷载组合设计值q=r G·G GK+ψs·S=1.35×0.8+1.0×0.7=1.78 KN/m2我们需要计算在以上两种情况对结构产生的影响，并找出受力最不利时，杆件的受力情况。

2012荷载规范钢结构雨篷计算书要点
