大体积混凝土测温布置
大体积混泥土测温孔布置1、首先,我说一下为什么要测温?施工混凝土内部热量较难散发,外部表面热量散发较快,内部和外部热胀冷缩过程相应会在混凝土表面产生拉应力。
温差大到一定程度,混凝土表面拉应力超过当时的混凝土极限抗拉强度时,在混凝土表面会产生有害裂缝,有时甚至贯穿裂缝。
另外,混凝土硬化后随温度降低产生收缩,由于受到地基约束,会产生很大外约束力,当超过当时的混凝土极限抗拉强度时,也会产生裂缝。
为了了解基础大体积混凝土内部由于水化热引起的温度升降规律,掌握基础混凝土中心与表面、表面与大气温度间的温度变化情况,以便采取必要的措施。
2、其次,测温的方法:比较常用的是:采用建筑电子测温仪(JDC-2)配合预埋测温导线进行测温。
具体操作如下:(1)、混凝土浇捣前测出各测温探头的初始温度值,并作好记录。
(2)、混凝土浇捣前测出大气温度及入模混凝土温度并作好记录。
(3)、自混凝土入模至浇捣完毕的四天期间内每隔二小时测温一次,以后每隔四小时测温一次。
一般十~十四天后可停止测温,或温度梯度<20度时,可停止测温。
(4)、每测温一次,应记录、计算每个测温点的升降值及温差值。
3、测温导线的具体埋设:对于这个问题,仁者见仁,智者见智,我就不评说什么,我来说一下我的具体操作。
竖向导线埋设,我采用的是1根20的钢筋做竖向支撑,记得是:3米的承台砼,竖向共埋设了4根导线(每处),用30mm*30mm*30mm的小木方绑在钢筋上做隔离,然后安装测温导线上的探头,用电工用的相色带绑牢,4个探头的安装高度分别为:底板上部20公分,砼中心处,砼表面下20公分,砼表面。
电子测温比较贵也麻烦,还是埋设测温管的好。
1、测温管的制作测温管采用PVC管制作而成,内径17㎜,长度按埋设位置的基础筏板厚度加工,下口塞入长600㎜的ф16紫铜管,外面用胶布裹坚实,紫铜管下端用胶布层层封住,PVC管上露20 0,管内灌入机油,浇筑砼前插入一根ф14的钢筋防止塑料管变形,塞紧管口后胶布密封。
大体积测温孔的布置及检测
大体积测温孔的布置及检测**大厦续建工程主楼52层,基础底板设计为整板基础,浇筑面积为2350m2,一般厚度3.2m,总体积为7500m3,属于大体积混凝土工程。
在混凝土浇筑前,对混凝土配合比进行了优化设计,选择低热水泥,掺入高效减水剂,减少水泥用量,提高混凝土的早期抗拉强度。
整个底板分两次浇筑,第一次浇筑电梯井底板,浇筑时间从2002年12月2日晚上18:30分开始,到12月3日早晨4:00结束;第二次浇筑大楼基础底板,浇筑时间从2002年12月18日晚上19:00开始,到12月22日下午14:00全部浇筑完毕。
在两次浇筑过程中,对混凝土进行了及时的养护。
并对混凝土全场温度进行了认真的测量,第一次检测时间从12月2日到12月18日,历时16天;第二次检测从12月18日到1月9日,历时21天。
一、测温设备及测温点布置本次测温采用热敏电阻作为测温传感器,传感器装入导热良好的金属套管内,并用环氧树脂密封,可保证传感器对混凝土温度变化作出迅速的反应。
测温设备采用LD-C20-64智能巡测温度仪,仪器以集成模拟开关代替常规的继电器触点开关,大大地提高了仪表的可靠性,1点/秒的巡测速度可确保即时检测到各时刻的温度值,并可随时打印即时的温度值。
测温点根据底板的浇筑方向、结构特点及预计温度场布置,在电梯井底板选择2个有代表性的测温点,基础底板选择10个有代表性的测温点。
对每一个测点,沿深度方向布置上、中、下三个传感器,上传感器距离表面10cm,中传感器居中,距离底板面160cm,下传感器距离基底10-15cm。
除埋在混凝土里面的传感器外,第一次温度检测过程中,另外使用了2个传感器分别检测养护层下混凝土的表面温度及大气温度;第二次检测时,另外使用了2个传感器检测混凝土的表面温度。
二、测温实施与结果温度检测从2002年12月2日到2003年1月9日结束,期间每天有专人值班观察,如果上、中、下测点温度差超过了25℃,会立即告知有关人员。
冬季混凝土测温方案
冬季混凝土测温方案一、测温孔的布置及做法1.测温孔布置及深度柱:每根柱的柱头设1测孔,且尽量位于迎风面,孔深为柱1/3断面边长尺寸。
墙体:每道墙体顶部分别在转角及中部共设三个测温孔,相邻墙体转角只设一个;孔深为墙体厚度l∕2o梁:每道梁顶部分别在两端及中部共设三个测温孔,相邻梁交点及转角只设一个;孔深为梁高l∕3o板:每块板中心设一测温孔孔深为板厚度1/2。
2、测温孔做法根据测温点布置图(具体测温点布置图随工程进度及冬施期限而定)和1中要求,测温孔采用预埋内径12mm金属套管制作。
注意留孔时要有专人看管,以防施工踩(压)实测温孔。
二.现场测温安排每2小时一次测温共测3天;如3天强度小于4Mpa,则每2小时一次测温天数由备用试块实验来判定。
1.现场测温结束时间已达到临界强度,且拆模后混凝土表面温度与环境温差≤15o*硅的降温速度不超过5Dh、测温孔的温度和大气温度接近。
2、测温操作要求现场设5个已测温标识牌(挂或立在测温的结构上),画上固定表格,测温的同时把记录填写在此表上。
温度计放入测温孔后至少3分钟才能测温。
在测温过程中。
如室外气温突然下降至低于预计值,应立即补加保温层或采取其它措施,防止已过早受冻。
采用普通温度计时,读数要快,眼睛必须与温度计的液体柱顶面相平;采用光源照射读数,光源要平照。
三、加强测温工作的管理1.测温记录表由配属队伍现场专职测温员徐小江填写。
2、测温记录必须真实、准确、完整,字迹工整,不得涂改。
3、测温员必须经过培训,了解冬施碎的性质、测温要求,对现场覆盖不严、温差过大、碎温度过高或过低等不正常现象要有很灵敏的反应,并及时向经理部有关人员和配属队伍技术负责人反映实际情况。
4、每次测温填写硅测温标识牌。
5、每次测完温,要立即把签字完整的测温记录表报送技术负责人和项目工程部审核后在协调部归档(逢夜间交经理部值班人员1四.磴试块的制作与养护在每层设一600(宽)χ600(厚)×1000高试块同条件养护钢筋笼子,靠墙放置,并在笼子上设标签,标明单体工程同条件试块分段号(部位\在常温磴试块的基础上增设三组同条件试块:用于临界强度判定一组。
测温孔布置规范
测温孔布置规范篇一:测温孔的平面布置测温孔的平面布置砼测温采用建筑电子测温仪,电子测温导线固定在预埋的φ16的pvc管内,管下端封闭,上端开口,共计埋设12个测温点。
1.8m基础筏板布置10个测温点,每个测温点分别埋设深度为1600㎜、900㎜、200㎜,数据线露出砼面200㎜;两个集水坑最深位置分别设置一个测温点,每个测温点分别埋设深度为4100㎜、2150㎜、200㎜,数据线露出砼面200㎜。
具体位置布置见测温孔平面布置图(见下图)。
篇二:混凝土测温孔的设置根据相关规范,我们是这样设置测温孔的:间距6米,呈梅花形布置 E我们用的就是用PVC管插入入柱混凝土内5cm。
合模后在模板上打孔,插入的PVC管一端用胶带包住,防止混凝土进入PVC管,用绑丝固定一下。
F测温孔用Φ10mm长250mm的白铁管埋置在结构中,白铁管应封严下口,并加锡焊焊缝,管内放10cm深的机油。
测温孔的埋置深度: 梁、柱、基础中为10~20cm,测温管应露出结构表面50mm以上,在梁、板等水平结构中应垂直插入,在墙柱等垂直构件中,测温孔与水平成30°角。
G测温时温度计插入测温孔的时间最短不得少于3分钟,读数要快、准,测温后将测温孔塞紧并盖好保温材料。
1、人员准备:设专人负责测温工作,并于开始测温前组织培训和考试。
2、必备工具的准备:测温百页箱:规格不小于300mm×300mm×400mm,且安装于建筑物 10m以外,距地高度约1.5m,通风条件比较好的地方。
外表面刷白色油漆。
温度计:测量大气温度和环境温度,采用自动温度记录仪,测原材料温度采用玻璃液体温度计。
各种温度计在使用前均应进行校验。
3、测温孔的设置:(1) 测温孔布置及深度要绘制平面和立面图,各孔按顺序编号,经技术部门批准后实行。
(2) 各类建筑测温孔设置要求:1) 测温孔的布置一般选在温度变化教大、容易散失热量、构件易遭冻结的部位。
2) 现浇混凝土梁、板、圈梁的测温孔应与梁、板水平方向留置。
测温孔布置
主要依据《建筑工程冬期施工规程》(JGJ104)及各地地方标准(各地资料填写范例里有详细说明)1、测温孔的形成采用棒式温度计进行测温,在各测温点设置孔洞,为在混凝土中形成测温孔,可用P V C,管直径10~15㎜,底部封闭,上口敞开,长度根据结构不同而设。
也可用10~12钢筋短棒,浇筑于混凝土中,在凝土终凝后拨出。
在测温孔内放置温度计,并用棉花塞实,即可读数。
2、测温孔的布置一般选择在温度变化大,容易散失热量的部位,受冻的部位,西北部或背阴处的地方多设置。
测温孔不应该迎风设置,测温孔应有临时封闭。
3、梁测温孔布置位置当每跨梁长度大于4米时,测温孔的设置部位在跨中设置一点,两侧0.15L处各设置一点。
当每跨梁的长度小于4米时,测温孔应在梁两侧0.25L处各设置一点。
梁上的测温点应垂直于梁的轴线,孔深度为10㎝~15㎝。
4、柱测温孔的布置根据平面布置图在柱上设置测温孔,当柱高度大于4米时,测温孔设置3点,在柱中设置一点(0.5H)在柱两端0.15H处各设置一点。
当柱高度小于4米时,测温孔在柱中设置一点(0.5H),在柱底部0.15H处设置一点。
孔深为10㎝~15㎝,并与柱面成倾斜角30度。
5、现浇楼板、底板现浇楼板的测温孔布置应按纵横方向不大于10米(大面积可适当放宽)间距布置。
每间房间面积不大于40平方米,可设置测温孔一个。
测温孔应垂直于板面,孔深为10㎝~15㎝或板厚的1/3~1/2。
6、现浇混凝土板墙墙最大宽度在20㎝和20㎝以内时,可单面设置测温点,测温孔深度为墙厚的1/2或10㎝~15㎝。
当墙厚度大于20㎝时,要双面设置,孔深为墙厚度的1/3或10㎝~15㎝。
测温孔与板墙成30度倾斜角。
大面积墙面测温孔按纵横方向均不超过5米间距布置,每块墙的面积小于20平方米时,每面可设置一个测温点。
参考资料:《建筑工程冬期施工规程》(JGJ104)及各地地方标准。
测温孔布置
1、测温孔的安插要领之阳早格格创做测温孔每隔5-8m树立一组,每一组为三个孔.一个距底300mm,一个距里200mm,一个居中.共安插5组15个面.测温孔用φ16的铁管埋进砼中、下端,上下二端用保温资料塞住.每个测温管上皆拆有阻抗检测仪,包管使检测人员随时不妨掌握混凝土底板三个分歧部位的温度变更.2、原工程采与JDC-2修筑电子自动测温仪测温由于是大概积混凝土,为了预防温度缝隙及中断缝隙出现,正在动工支配上统造浇筑层薄度,没有大于500mm,并通过测温记录与保温覆盖步伐使内中温好统造正在25℃以内.沿浇筑目标采用具备代表性的位子牢固测温安插面,共25 处 75个面,每处笔曲目标沿板底、板中战板里安插3个面,板里测温面距离板里1/4板薄,板底测温面距离板底里1/4板薄处,且距钢筋的距离大于30mm;原工程采与JDC-2修筑电子自动测温仪测温,正在底板砼中预埋测温探头,设博人举止测温处事,脆持24h连绝测温,砼末凝后,启初测温,3d内每2h测一次,3d后每4h测一次,15d后每8h测一次,测温度央供准确、真正在.3、1.混凝土浇筑完毕12小时后启初举止测温保护,设博人举止测温处事,脆持24h连绝测温,测温面安插睹附图.2. 前5d每2h测一次,5d后每4h测一次,10d后每6h测一次,曲到混凝土内中温好≤25℃而且混凝土表面温度与大气温度相近时圆可停止测温.测温记录央供准确、真正在. 3.予留孔采与曲径25mm PVC管,每处测温面沿笔曲目标上、中、下安插没有小于3个孔,表层测温孔距离顶里100mm,下层测温孔距离板底200 mm,每组测温孔之间的笔曲距离为500mm—1000mm,火仄距离150mm.4.混凝土初凝后,末凝前,用木抹子抹压3遍,末凝后洒火保护并需盖薄的红色塑料布,共时加盖草袋.4为了灵验的统造混凝土内中温好,使混凝土内中温好没有大于25C,预防混凝土缝隙的爆收,砼必须测温.原工程测温管采与镀锌铁皮卷造而成,曲径15,少度按测温埋设详图加工.测温管下端启心,上端露10cm,管内拆进机油,塞紧管心稀启,混凝土浇筑610h后启初测温,采与100℃玻璃温度计举止测温.测温管安插详睹附图.其中4、6测温面要埋三根测温管,测三处温度,即表面、1/2处、底部.混凝土的测温频次:(1)龄期5d内,每2h测温一次;(2)龄期614d内,每4h测温一次;(3)龄期1528d内,每8h测温一次.现场派博人控造测温,测定的温度随时记录,并把数据即时反馈给技能控造人,以便查看砼内中温好是可超出25℃.测温时共时丈量混凝土体内、体表、大气战混凝土的进模(浇筑)温度.砼的浇筑温度是指砼浇筑振捣后,正在砼50100mm深处的温度.5为了灵验统造砼内中温好,使砼表面与核心温好统造正在25℃以内,预防温好过大而爆收缝隙,动工历程中真止疑息化管造.利用φ15mmmm薄底板设二层测温面为一组,将测温管面焊牢固正在底板附加钢筋上.正在测温前,管内注进适量机油,上心用棉花塞紧,正在浇筑后3天内砼火化热最大,砼强度达到尺度值30%以来每6小时测一次,并搞佳测温记录,把测温记录即时反馈给技能人员以便即时创造问题,采与相映的技能步伐,现场备佳阻焚草帘战塑料薄膜等.所有测温孔按程序编号,并画造测温孔安插图.测温时,应将温度计与中界气温相断绝,用棉团将测温管上心塞住.测温计停顿正在测温孔内要达3分钟,圆可读数.测温孔安插正在温度变更大,易集热的位子.读数时必须即时准确.读测温计时,与视线相仄,以保证读数的精确.(详睹测温面安插图)61、大概积混凝土测温技能龙润大厦工程主楼筏板薄达1.5m,砼圆量为2200m3,属大概积砼范畴,为掌握大概积砼的温度变更程序,即时相识温好对于大概积砼的品量做用,对于筏板前提举止温度监控,正在保护功夫内以便对于温好过大的天区能有的搁矢天采与相映技能步伐,保证动工品量.φ10钢筋动做测温线的附着杆并将0.5m、1.0m、1.5m少的测温线依次绑扎正在钢筋上,测温线的温敏元件没有得触到钢筋,测温线战φ10钢筋均应做佳防火处理,以预防底板渗漏).1.2测面安插:测温采与便携式修筑电子测温仪,沿浇筑下度安插正在底部、中部战表面,表面测温面距板底表面10cm,距边角应大于50mm,册温孔共20处,每处3个测温面(测温示企图详睹附图),测温时将便携式仪容、测温探头、测温线协共使用(详睹附图)做佳测温面位的编号及温度测温记录,以便随时创造问题.1.3测温次数:砼浇筑后,前4d每2h测1次,第5-7d内每4h 一次,第8-14d每天测1次,共时测出大气温度;对于测出的数据应即时整治战分解,对于温好超出25℃时,应即时正在砼表面加温保护(大概积测温整治数据分解图睹附图).1.4正在浇筑砼时要特天注意,振荡棒没有得触及测温元件及其引线,绑扎正在钢筋支撑上的测温线的温敏元件处于测温面位子本来没有得与钢筋曲交交触,超出板里起码20cm的插头需用塑料袋罩佳并脆持搞燥战浑净,预防测温元件做废.。
温度孔技术交底
表C2-4技术交底记录 编号:01-05-001
工程名称
固安孔雀城听涛苑项目(1#-26#楼、S1及普通车库)工程 日 期 2013年12月15日 交底部位
底板测温孔 页 数 共1页,第1页
交底内容: 签字栏 技术负责人: 交底人: 交接人:
一、测温孔的布置
测温孔应设在有代表性的结构部位和温度变化大、易冷却的部位,孔深为10-15cm ,也可为板厚的1/2或墙厚的1/2,测温孔平时要堵塞。
本工程底板为筏板基础,别墅区域底板测温点以纵横10米间距布置,第一点以板边缘向内1.5米布点,同一别墅内集水坑任选一布点(要以测温基础原则挑选)与面成30°角。
电梯井布点同集水坑。
车库止水板短向以距剪力墙1.5米布点,长向以20米间距布点。
(详参布点图)
在各测温点设置孔洞,为在混凝土中形成测温孔,用PVC 管,直径10~15㎜,底部封闭,上口用胶带密封。
二、测量砼温度
1、测温工艺:检测温度计→放入测温孔→取出温度计读数→写入记录→封堵测温孔
2、测温孔的形成采用棒式温度计进行测温,测温时,在测温孔内放置温度计,并留在孔内不得少于3分钟,并用棉花塞实,即可读数。
3、在砼达到抗冻临界强度之前,每隔2小时测温一次,到达临界强度后可调整为6小时间隔测量一次,同时记录环境温度,当砼温度变化稳定且砼表面温度与环境温度之差在20°以内可停止测温。
4、当砼停止测温后,要用同等级的砂浆灌入测温孔封堵。
三、保护措施
1、当砼浇筑时确保PVC 管的深度和位置正确,二端密封防止砼进入PVC 管
2、测量的温度要及时记录在记录表中保存好,防止数据丢失
3、测温孔成型后,禁止任何人踩踏破坏。
混凝土测温孔的布置及做法
混凝土测温孔的布置及做法
1、测温孔布置及深度
柱:每根柱的柱头设1测孔,且尽量位于迎风面,孔深为柱1/3断面边长尺寸。
墙体:每道墙体顶部分别在转角及中部共设三个测温孔,相邻墙体转角只设一个;孔深为墙体厚度1/2。
梁:每道梁顶部分别在两端及中部共设三个测温孔,相邻梁交点及转角只设一个;孔深为梁高1/3。
板:每块板中心设一测温孔孔深为板厚度1/2。
2、测温孔做法
根据测温点布置图(具体测温点布置图随工程进度及冬施期限而定)和1中要求,测温孔采用预埋内径12mm金属套管制作。
注意留孔时要有专人看管,以防施工踩(压)实测温孔。
测温孔的设置
主要依据《建筑工程冬期施工规程》(JGJ104)及各地地方标准(各地资料填写范例里有详细说明)1、测温孔的形成采用棒式温度计进行测温,在各测温点设置孔洞,为在混凝土中形成测温孔,可用PVC管,直径10~15㎜,底部封闭,上口敞开,长度根据结构不同而设。
也可用10~12钢筋短棒,浇筑于混凝土中,在混凝土终凝后拨出。
在测温孔内放置温度计,并用棉花塞实,即可读数。
2、测温孔的布置一般选择在温度变化大,容易散失热量的部位,易于受冻的部位,西北部或背阴处的地方多设置。
测温孔不应该迎风设置,测温孔应有临时封闭。
3、梁测温孔布置位置当每跨梁长度大于4米时,测温孔的设置部位在跨中设置一点,两侧0.15L 处各设置一点。
当每跨梁的长度小于4米时,测温孔应在梁两侧0.25L处各设置一点。
梁上的测温点应垂直于梁的轴线,孔深度为10㎝~15㎝。
4、柱测温孔的布置根据平面布置图在柱上设置测温孔,当柱高度大于4米时,测温孔设置3点,在柱中设置一点(0.5H)在柱两端0.15H处各设置一点。
当柱高度小于4米时,测温孔在柱中设置一点(0.5H),在柱底部0.15H处设置一点。
孔深为10㎝~15㎝,并与柱面成倾斜角30度。
5、现浇楼板、底板现浇楼板的测温孔布置应按纵横方向不大于10米(大面积可适当放宽)间距布置。
每间房间面积不大于40平方米,可设置测温孔一个。
测温孔应垂直于板面,孔深为10㎝~15㎝或板厚的1/3~1/2。
6、现浇混凝土板墙墙最大宽度在20㎝和20㎝以内时,可单面设置测温点,测温孔深度为墙厚的1/2或10㎝~15㎝。
当墙厚度大于20㎝时,要双面设置,孔深为墙厚度的1/3或10㎝~15㎝。
测温孔与板墙成30度倾斜角。
大面积墙面测温孔按纵横方向均不超过5米间距布置,每块墙的面积小于20平方米时,每面可设置一个测温点。
测温孔布置
1、测温孔的布置方法测温孔每隔5-8m设置一组,每一组为三个孔。
一个距底300mm,一个距面200mm,一个居中。
共布置4组12个点。
测温孔用φ16的铁管埋入砼中、下端,上下两端用保温材料塞住。
每个测温管上都装有阻抗检测仪,保证使检测人员随时可以掌握混凝土底板三个不同部位的温度变化。
2、本工程采用JDC-2建筑电子自动测温仪测温由于是大体积混凝土,为了防止温度裂缝及收缩裂缝出现,在施工操作上控制浇筑层厚度,不大于500mm,并通过测温记录与保温覆盖措施使内外温差控制在25℃以内。
沿浇筑方向选取具有代表性的位置固定测温布置点,共25 处75个点,每处垂直方向沿板底、板中和板面布置3个点,板面测温点距离板面1/4板厚,板底测温点距离板底面1/4板厚处,且距钢筋的距离大于30mm;本工程采用JDC-2建筑电子自动测温仪测温,在底板砼中预埋测温探头,设专人进行测温工作,坚持24h连续测温,砼终凝后,开始测温,3d内每2h测一次,3d后每4h测一次,15d后每8h测一次,测温度要求准确、真实。
3、1.混凝土浇筑完成12小时后开始进行测温养护,设专人进行测温工作,坚持24h连续测温,测温点布置见附图。
2. 前5d每2h测一次,5d后每4h测一次,10d后每6h测一次,直到混凝土内外温差≤25℃并且混凝土表面温度与大气温度相近时方可停止测温。
测温记录要求准确、真实。
3.予留孔采用直径25mm PVC管,每处测温点沿垂直方向上、中、下布置不小于3个孔,上层测温孔距离顶面100mm,下层测温孔距离板底200 mm,每组测温孔之间的垂直距离为500mm—1000mm,水平距离150mm。
4.混凝土初凝后,终凝前,用木抹子抹压3遍,终凝后洒水养护并需盖厚的白色塑料布,同时加盖草袋。
4为了有效的控制混凝土内外温差,使混凝土内外温差不大于25︒C,防止混凝土裂缝的产生,砼必须测温。
本工程测温管采用镀锌铁皮卷制而成,直径φ15,长度按测温埋设详图加工。
秋季施工测温孔布置的原则和依据
秋季施工测温孔布置的原则和依据1. 测温孔布置的原则1.1 均匀分布原则测温孔的布置应尽量保证整个施工区域温度的均匀分布。
通过合理的布置,可以获取较为全面和客观的温度数据,避免温度局部集中的情况导致数据失真。
1.2 代表性原则测温孔的布置应选择一些具有代表性的位置,以获取整个施工区域温度变化的整体情况。
代表性的测温孔位置可以参考工程设计图纸、现场施工要求或者根据经验进行确定。
1.3 综合考虑原则在布置测温孔时,需要综合考虑多个因素,包括施工材料的类型和性质、施工环境的特点、测温设备的技术要求等。
根据具体情况,制定合理的测温孔布置方案。
2. 测温孔布置的依据2.1 温度监测要求根据工程的特点和要求,确定测温孔的数量和位置。
通常情况下,建议根据工程规模、温度敏感性以及施工过程的需要来确定测温孔的数量和分布。
2.2 材料特性不同材料的温度变化速率和分布情况可能不同,因此需要根据不同材料的特性进行测温孔的布置。
例如,在混凝土施工中,可以选择混凝土浇筑点、浇筑浆液的边缘等位置进行测温。
2.3 施工工艺根据不同的施工工艺,合理布置测温孔以监测温度变化。
例如,对于地下管道施工,可以选择管道主体表面和周围土壤的测温点。
2.4 设备要求测温设备的性能和安装要求也对测温孔布置产生影响。
根据测温设备的工作原理和技术要求,确保测温孔与设备的连接可靠,避免测温误差。
以上是秋季施工测温孔布置的原则和依据,希望能为工程人员提供一定的参考和指导。
在实际施工过程中,应根据具体情况灵活应用,并定期检查和校准测温设备,确保温度数据的准确度和可信性。
冬季施工测温孔布置的原则和依据
..;,.冬季施工测温孔布置的原则和依据主要依据《建筑工程冬期施工规程》(JGJ104)及各地地方标准(各地资料填写范例里有详细说明)1、测温孔的形成采用棒式温度计进行测温,在各测温点设置孔洞,为在混凝土中形成测温孔,可用PVC 管,直径10~15㎜,底部封闭,上口敞开,长度根据结构不同而设。
也可用10~12钢筋短棒,浇筑于混凝土中,在混凝土终凝后拨出。
在测温孔内放置温度计,并用棉花塞实,即可读数。
2、测温孔的布置一般选择在温度变化大,容易散失热量的部位,易于受冻的部位,西北部或背阴处的地方多设置。
测温孔不应该迎风设置,测温孔应有临时封闭。
3、梁测温孔布置位置当每跨梁长度大于4米时,测温孔的设置部位在跨中设置一点,两侧0.15L处各设置一点。
当每跨梁的长度小于4米时,测温孔应在梁两侧0.25L处各设置一点。
梁上的测温点应垂直于梁的轴线,孔深度为10㎝~15㎝。
4、柱测温孔的布置根据平面布置图在柱上设置测温孔,当柱高度大于4米时,测温孔设置3点,在柱中设置一点(0.5H)在柱两端0.15H处各设置一点。
当柱高度小于4米时,测温孔在柱中设置一点(0.5H),在柱底部0.15H处设置一点。
孔深为10㎝~15㎝,并与柱面成倾斜角30度。
5、现浇楼板、底板现浇楼板的测温孔布置应按纵横方向不大于10米(大面积可适当放宽)间距布置。
每间房间面积不大于40平方米,可设置测温孔一个。
测温孔应垂直于板面,孔深为10㎝~15㎝或板厚的1/3~1/2。
6、现浇混凝土板墙墙最大宽度在20㎝和20㎝以内时,可单面设置测温点,测温孔深度为墙厚的1/2或10㎝~15㎝。
当墙厚度大于20㎝时,要双面设置,孔深为墙厚度的1/3或10㎝~15㎝。
测温孔与板墙成30度倾斜角。
大面积墙面测温孔按纵横方向均不超过5米间距布置,每块墙的面积小于20平方米时,每面可设置一个测温点。
冬季施工测温孔布置的原则和依据
冬季施工测温xx布置的原则和依据主要依据《建筑工程冬期施工规程》(JGJ104)及各地地方标准(各地资料填写范例里有详细说明)1、测温孔的形成采用棒式温度计进行测温,在各测温点设置孔洞,为在混凝土中形成测温孔,可用PVC管,直径10~15㎜,底部封闭,上口敞开,长度根据结构不同而设。
也可用10~12钢筋短棒,浇筑于混凝土中,在混凝土终凝后拨出。
在测温孔内放置温度计,并用棉花塞实,即可读数。
2、测温孔的布置一般选择在温度变化大,容易散失热量的部位,易于受冻的部位,西北部或背阴处的地方多设置。
测温孔不应该迎风设置,测温孔应有临时封闭。
3、xx测温xx布置位置当每跨梁长度大于4米时,测温孔的设置部位在跨中设置一点,两侧处各设置一点。
当每跨梁的长度小于4米时,测温孔应在梁两侧处各设置一点。
梁上的测温点应垂直于梁的轴线,孔深度为10㎝~15㎝。
4、柱测温孔的布置根据平面布置图在柱上设置测温孔,当柱高度大于4米时,测温孔设置3点,在柱中设置一点()在柱两端处各设置一点。
当柱高度小于4米时,测温孔在柱中设置一点(),在柱底部处设置一点。
孔深为10㎝~15㎝,并与柱面成倾斜角30度。
5、现浇楼板、底板现浇楼板的测温孔布置应按纵横方向不大于10米(大面积可适当放宽)间距布置。
每间房间面积不大于40平方米,可设置测温孔一个。
测温孔应垂直于板面,孔深为10㎝~15㎝或板厚的。
6、现浇混凝土板墙墙最大宽度在20㎝和20㎝以内时,可单面设置测温点,测温孔深度为墙厚的或10㎝~15㎝。
当墙厚度大于20㎝时,要双面设置,孔深为墙厚度的或10㎝~15㎝。
测温孔与板墙成30度倾斜角。
大面积墙面测温孔按纵横方向均不超过5米间距布置,每块墙的面积小于20平方米时,每面可设置一个测温点。
测温孔设置方案
测温孔设置方案
1、剪力墙部位每隔十米预留一点,在相应位置上部及墙体层高中部各预留一个测温孔,四个大角各设为一点。
2、楼板测温孔位置及测温孔编号测温时附图。
3、测温孔测温要求
(1)测温时测温表面应采取措施与外界气温隔离。
(2)测温后覆盖保温材料,并把标注插在测温孔内,并用棉丝将钢管堵住,防止进入杂质,引起洞口堵塞。
(3)每次所测数据按测温孔编号填在测温记录表中,记录做到:原始、完整、工整。
特别注意负温度用“-”表示。
测温表见附表。
(4)测温组长在每施工段停止测温时要向技术员交一次测温记录,平时发现问题及时向工长和技术员汇报,以便采取措施。
(5)每施工段停止测温时,有技术员审阅测温记录,签字后交技术负责人审阅签字。
(6)测温人员每天24小时应有人上岗实行严格的交接班制度,并如实、正确填写测温记录。
(7)测温人员应与施工人员、供热人员、保温人员、保持联系,若发现供热故障、保温措施不当时温度急剧变化或降温过速等情况,应及时汇报工长进行处理。
(8)测温组长要妥善保管测温记录,每层停止测温时将测温记录交技术人员归入档案。
冬季施工测温孔布置的原则和依据
冬季施工测温孔布置的原则和依据主要依据《建筑工程冬期施工规程》(JGJ104)及各地地方标准(各地资料填写范例里有详细说明)1、测温孔的形成采用棒式温度计进行测温,在各测温点设置孔洞,为在混凝土中形成测温孔,可用PVC管,直径10~15㎜,底部封闭,上口敞开,长度根据结构不同而设。
也可用10~12钢筋短棒,浇筑于混凝土中,在混凝土终凝后拨出。
在测温孔内放置温度计,并用棉花塞实,即可读数。
2、测温孔的布置一般选择在温度变化大,容易散失热量的部位,易于受冻的部位,西北部或背阴处的地方多设置。
测温孔不应该迎风设置,测温孔应有临时封闭。
3、梁测温孔布置位置当每跨梁长度大于4米时,测温孔的设置部位在跨中设置一点,两侧处各设置一点。
当每跨梁的长度小于4米时,测温孔应在梁两侧处各设置一点。
梁上的测温点应垂直于梁的轴线,孔深度为10㎝~15㎝。
4、柱测温孔的布置根据平面布置图在柱上设置测温孔,当柱高度大于4米时,测温孔设置3点,在柱中设置一点()在柱两端处各设置一点。
当柱高度小于4米时,测温孔在柱中设置一点(),在柱底部处设置一点。
孔深为10㎝~15㎝,并与柱面成倾斜角30度。
5、现浇楼板、底板现浇楼板的测温孔布置应按纵横方向不大于10米(大面积可适当放宽)间距布置。
每间房间面积不大于40平方米,可设置测温孔一个。
测温孔应垂直于板面,孔深为10㎝~15㎝或板厚的1/3~1/2。
6、现浇混凝土板墙墙最大宽度在20㎝和20㎝以内时,可单面设置测温点,测温孔深度为墙厚的1/2或10㎝~15㎝。
当墙厚度大于20㎝时,要双面设置,孔深为墙厚度的1/3或10㎝~15㎝。
测温孔与板墙成30度倾斜角。
大面积墙面测温孔按纵横方向均不超过5米间距布置,每块墙的面积小于20平方米时,每面可设置一个测温点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
测温孔布置
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
1、测温孔的布置方法
测温孔每隔5-8m设置一组,每一组为三个孔。
一个距底300mm,一个距面200mm,一个居中。
共布置5组15个点。
测温孔用φ16的铁管埋入砼中、下端,上下两端用保温材料塞住。
每个测温管上都装有阻抗检测仪,保证使检测人员随时可以掌握混凝土底板三个不同部位的温度变化。
2、本工程采用JDC-2建筑电子自动测温仪测温
由于是大体积混凝土,为了防止温度裂缝及收缩裂缝出现,在施工操作上控制浇筑层厚度,不大于500mm,并通过测温记录与保温覆盖措施使内外温差控制在25℃以内。
沿浇筑方向选取具有代表性的位置固定测温布置点,共25处75个点,每处垂直方向沿板底、板中和板面布置3个点,板面测温点距离板面1/4板厚,板底测温点距离板底面1/4板厚处,且距钢筋的距离大于30mm;本工程采用JDC-2建筑电子自动测温仪测温,在底板砼中预埋测温探头,设专人进行测温工作,坚持24h连续测温,砼终凝后,开始测温,3d内每2h测一次,3d后每4h测一次,15d后每8h测一次,测温度要求准确、真实。
3、
1.混凝土浇筑完成12小时后开始进行测温养护,设专人进行测温工作,坚持24h连续测温,测温点布置见附图。
2. 前5d每2h测一次,5d后每4h测一次,10d后每6h测一次,直到混凝土内外温差≤25℃并且混凝土表面温度与大气温度相近时方可停止测温。
测温记录要求准确、真实。
3.予留孔采用直径25mm PVC管,每处测温点沿垂直方向上、中、下布置不小于3个孔,上层测温孔距离顶面100mm,下层测温孔距离板底200 mm,每组测温孔之间的垂直距离为500mm—1000mm,水平距离150mm。
4.混凝土初凝后,终凝前,用木抹子抹压3遍,终凝后洒水养护并需盖厚的白色塑料布,同时加盖草袋。
4
为了有效的控制混凝土内外温差,使混凝土内外温差不大于25?C,防止混凝土裂缝的产生,砼必须测温。
本工程测温管采用镀锌铁皮卷制而成,直径15,长度按测温埋设详图加工。
测温管下端封口,上端露10cm,管内装入机油,塞紧管口密封,混凝土浇筑610h后开始测温,采用100℃玻璃温度计进行测温。
测温管布置详见附图。
其中4、6测温点要埋三根测温管,测三处温度,即表面、1/2处、底部。
混凝土的测温频率:
(1)龄期5d内,每2h测温一次;
(2)龄期614d内,每4h测温一次;
(3)龄期1528d内,每8h测温一次。
现场派专人负责测温,测定的温度随时记录,并把数据及时反馈给技术负责人,以便检查砼内外温差是否超过25℃。
测温时同时测量混凝土体内、体表、大气和混凝土的入模(浇筑)温度。
砼的浇筑温度是指砼浇筑振捣后,在砼50100mm深处的温度。
5
为了有效控制砼内外温差,使砼表面与中心温差控制在25℃以内,防止温差过大而产生裂缝,施工过程中实行信息化管理。
利用φ15mm镀锌钢管作为测温管,下端防水胶带封闭。
1.7m厚底板布设上、中、下三层测温点为一组,0.95m厚底板设二层测温点为一组,将测温管点焊固定在底板附加钢筋上。
在测温前,管内注入适量机油,上口用棉花塞
紧,在浇筑后3天内砼水化热最大,砼强度达到标准值30%以后每6小时测一次,并做好测温记录,把测温记录及时反馈给技术人员以便及时发现问题,采取相应的技术措施,现场备好阻燃草帘和塑料薄膜等。
所有测温孔按顺序编号,并绘制测温孔布置图。
测温时,应将温度计与外界气温相隔离,用棉团将测温管上口塞住。
测温计停留在测温孔内要达3分钟,方可读数。
测温孔布置在温度变化大,易散热的位置。
读数时必须及时准确。
读测温计时,与视线相平,以确保读数的正确。
(详见测温点布置图)
6
1、大体积混凝土测温技术
龙润大厦工程主楼筏板厚达,砼方量为2200m3,属大体积砼范畴,为掌握大体积砼的温度变化规律,及时了解温差对大体积砼的质量影响,对筏板基础进行温度监控,在养护期间内以便对温差过大的区域能有的放矢地采取相应技术措施,确保施工质量。
前期准备:根据测温面积准备钢筋作为测温线的附着秆(本工程准备为20根1.3m长的φ10钢筋作为测温线的附着杆并将0.5m、1.0m、1.5m长的测温线依次绑扎在钢筋上,测温线的温敏元件不得触到钢筋,测温线和φ10钢筋均应作好防水处理,以避免底板渗漏)。

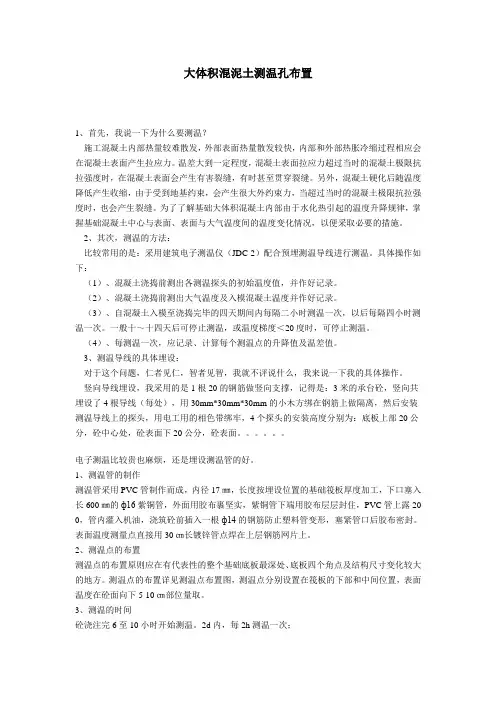

测点布置:测温采用便携式建筑电子测温仪,沿浇筑高度布置在底部、中部和表面,表面测温点距板底表面10cm,距边角应大于50mm,册温孔共20处,每处3个测温点(测温示意图详见附图),测温时将便携式仪表、测温探头、测温线配合使用(详见附图)作好测温点位的编号及温度测温记录,以便随时发现问题。
测温次数:砼浇筑后,前4d每2h测1次,第5-7d内每4h一次,第8-14d每天测1次,同时测出大气温度;对测出的数据应及时整理和分析,对温差超过25℃时,应及时在砼表面加温养护(大体积测温整理数据分析图见附图)。
在浇筑砼时要特别注意,振动棒不得触及测温元件及其引线,绑扎在钢筋支撑上的测温线的温敏元件处于测温点位置并不得与钢筋直接接触,超出板面至少20cm的插头需用塑料袋罩好并保持干燥和清洁,避免测温元件失效。
