电厂化学仪表1(绪论)2015汇总.
火力发电厂工业化学仪表 第一篇 在线工业电导率仪表

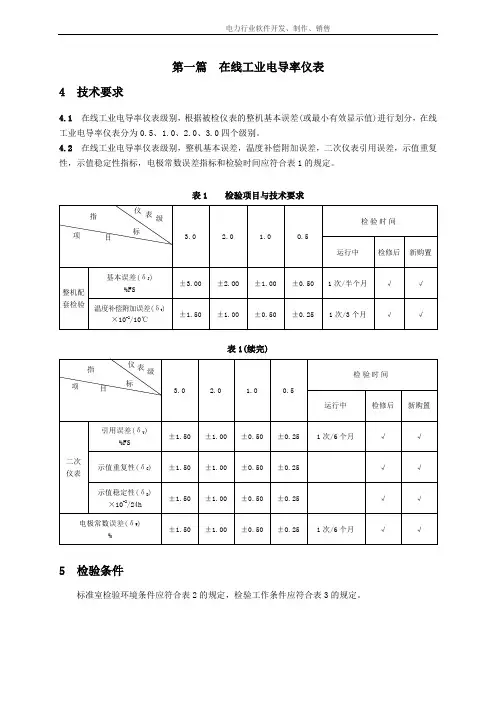

第一篇在线工业电导率仪表4 技术要求4.1在线工业电导率仪表级别，根据被检仪表的整机基本误差(或最小有效显示值)进行划分，在线工业电导率仪表分为0.5、1.0、2.0、3.0四个级别。
4.2在线工业电导率仪表级别，整机基本误差，温度补偿附加误差，二次仪表引用误差，示值重复性，示值稳定性指标，电极常数误差指标和检验时间应符合表1的规定。
表1 检验项目与技术要求表1(续完)5 检验条件标准室检验环境条件应符合表2的规定，检验工作条件应符合表3的规定。
6 标准设备与标准溶液6.1准确度高于被检仪表一个级别的标准电导率仪表一台。
所选用的标准电导率仪表必须具备量值传递条件，必须按照量值传递程序进行定期检定。
6.2精度优于0.1级的标准交流电阻箱2台或3台。
6.30℃～50℃精密温度计一支，最小分度值为0.5℃。
6.4 精密度±0.5℃，范围O℃～50℃可调整恒温预处理装置一套。
6.5 氯化钾标准溶液按照附录A(标准的附录)中A1、A2的规定进行电导率标准溶液的制备。
7 整机基本误差检验7.1对于运行中的在线工业电导率仪表必须定期(每半个月一次)进行整机基本误差的检验，对常用量程至少要重复三次。
对于新购置仪表的开箱验收，大修后的检查以及对现场应用情况的考核等均可依照本规定进行检验。
7.2 整机基本误差检验方法7.2.1水样流动检验法将标准仪表的电导池就近串联连接在被检仪表传感器的流路之中，水样的流速和温度按照要求进行调整至符合表3的规定条件，并保持相对稳定。
被检仪表通电预热并冲洗流路15min以上，精确读取被检仪表示值(κS)与标准仪表示值(κB)，并准确测量水样的温度值。
重复以上操作三次，每次的时间间隔要保持在3min以上，检验数据的记录格式见附录F(提示的附录)中的表F1。
7.2.2标准溶液检验法将被检仪表传感器的电导电极置入标准溶液之中，记录标准溶液的电导率值(κb)，精确读取被检仪表的示值及溶液的温度值。
电厂化学仪表课件第一章
常见仪表
流量测量仪表
学习电厂中常见的流量测量仪表，包括流量计 和其他相关设备。
Hale Waihona Puke 压力测量仪表深入了解电厂中使用的压力测量仪表，包括压 力计和压力传感器。
温度测量仪表
介绍常见的温度测量仪表，如温度计和温度传 感器，以及其在电厂中的应用。
液位测量仪表
了解电厂中常用的液位测量仪表，包括液位计 和液位传感器的工作原理及其应用。
综合仪表
1 综合仪表
讨论综合仪表的功能和用途，以及如何正确选择和配置综合仪表以满足电厂化学过程的 要求。
实验和实例
1 实验设计与操作
介绍电厂化学仪表实验的设计和操作要点，帮助学生在实践中掌握仪器和设备的使用。
2 案例分析
通过一些实例和案例分析，帮助学生应用所学知识解决电厂化学仪表的实际问题。
维护和故障排除
1 仪表维护原则
2 常见故障排除
学习仪表维护的基本原则，确保仪表在长 期使用过程中保持稳定性和精确度。
探讨常见的仪表故障，并提供故障排除的 基本方法和技巧，以减少电厂操作中的故 障。
电厂化学仪表课件第一章
本课程旨在介绍电厂化学仪表的基本原理、分类及其应用领域。通过实验和 案例分析，探索仪表维护和故障排除的基本原则。
课程介绍
概述电厂化学仪表的基本概念和目标，提供课程内容的概要。为学生建立正 确的学习期望和目标。
重要概念
• 电厂化学仪表的基本原理和定义 • 仪表分类及其应用领域
电厂化学仪表点检工作总结
电厂化学仪表点检工作总结电厂作为能源生产的重要基地，化学仪表的正常运行对于保障电厂生产的安全稳定具有重要意义。
而化学仪表点检工作则是保障化学仪表正常运行的重要环节。
在日常工作中，我们对电厂化学仪表的点检工作进行了总结，希望能够为大家提供一些借鉴和参考。
首先，化学仪表点检工作需要有严格的计划和安排。
我们制定了详细的点检计划，包括点检的频率、点检的内容、点检的人员等。
这样可以确保每一台化学仪表都能够得到及时的点检和维护，从而保证其正常运行。
其次，点检工作需要有专业的技术支持。
我们培训了一支专业的点检团队，他们具有丰富的化学仪表维护经验和技术知识，能够熟练地进行化学仪表的点检和维护工作。
他们能够及时发现化学仪表的故障和问题，并能够快速准确地进行处理和修复。
另外，点检工作需要有严格的记录和跟踪。
我们建立了完善的点检记录系统，对每一台化学仪表的点检情况进行详细记录，并进行跟踪和分析。
这样可以及时发现化学仪表的问题和隐患，从而采取有效的措施进行处理，避免化学仪表故障对电厂生产的影响。
最后，点检工作需要有良好的沟通和协作。
我们与化学仪表的生产厂家保持密切的联系，及时了解化学仪表的技术资料和维护信息，确保点检工作的准确性和及时性。
同时，我们也与其他部门进行密切的协作，共同维护电厂的化学仪表设备，确保电厂生产的安全稳定。
总的来说，电厂化学仪表点检工作是一项重要的工作，需要有严格的计划和安排、专业的技术支持、严格的记录和跟踪以及良好的沟通和协作。
只有这样，才能够确保化学仪表的正常运行，为电厂生产的安全稳定提供保障。
希望我们的总结能够对大家有所帮助，也希望能够得到更多的经验和建议，不断提高化学仪表点检工作的水平和质量。
电厂化学仪表 (3)
电厂化学仪表1. 引言电厂是以燃煤、燃气、核能等为能源的发电厂，是供应电力的重要设施。
为了保证电厂的运行安全和生产质量，化学仪表在电厂中起着重要的作用。
本文将介绍电厂化学仪表的类型、功能和应用。
2. 电厂化学仪表的类型电厂化学仪表根据其用途和性能可以分为多种类型。
下面列举了一些常见的电厂化学仪表类型：2.1 液体分析仪表液体分析仪表用于对电厂中的水和废水进行分析，主要包括pH计、电导率计、溶氧仪、浊度计等。
这些仪表通过测量水中的各种物理化学指标，可以评估水质的好坏，并对电厂的运行状态进行监控和控制。
2.2 气体分析仪表气体分析仪表用于测量电厂燃烧过程中产生的气体的组成和浓度，主要包括烟气分析仪、气体色谱仪、红外气体分析仪等。
这些仪表可以帮助电厂了解燃烧效率、煤质状况以及废气排放情况，从而优化燃烧控制和环保管理。
2.3 流量计与液位计流量计和液位计在电厂中被广泛应用，用于测量水、蒸汽和其他流体的流量和液位。
常见的流量计包括涡街流量计、电磁流量计和超声波流量计；常见的液位计包括压力式液位计和浮子式液位计。
这些仪表可以支持电厂的流程控制和生产管理。
2.4 分析仪分析仪用于测量电厂中各种化学物质的成分和浓度，主要包括气相色谱仪、液相色谱仪和光谱仪等。
这些仪表可以对电厂中的原料、产品和废弃物进行化学分析，为工艺控制和质量监测提供关键信息。
3. 电厂化学仪表的功能与应用电厂化学仪表具有多种功能，下面介绍了几个常见的功能和应用场景：3.1 监测和调节水质电厂化学仪表能够监测和调节电厂中的水质，确保供水和循环水的质量满足要求。
通过测量水中的pH值、电导率、溶解氧和浊度等指标，电厂可以检测水质的变化趋势，及时调整处理工艺，防止水质问题对设备和工艺的影响。
3.2 控制燃烧过程电厂化学仪表可以监测燃烧过程中的气体组成和浓度，从而控制燃烧过程的效率和稳定性。
通过烟气分析仪等仪表的使用，电厂可以了解燃烧的状况，及时调整燃烧参数，实现更高的燃烧效率和更低的排放浓度。
常见化学仪表概述
电导率表传感器——电导发送器
电导发送器常见故障及处理方法： ① 电导电极表面污染 表面现象：指示不稳定，测量误差大。 产生原因：热力系统氧化物的长期沉积或被 样品中携带的油料污染。 处理方法：对症采取稀盐酸或洗涤剂进行表 面清洗。
电导率表传感器——电导发送器
② 电导（温度补偿）电极接头接触不良 表面现象：指示跳动，温度补偿效果差，测 量误差大。 产生原因：电极接头长时间被空气氧化（或 锈蚀）。 处理方法：更换新的电极接头。
pH发送器常见故障及处理方法： ① 新电极的处理 指示电极首次使用前必须经过活化处理。 处理方法一：置入除盐水中浸泡24小时 。 处理方法二：置入饱和氯化钾溶液中浸泡8小 时。 参比电极首次使用前必须对电极内充液进 行换新处理。
酸度（pH）计传感器——pH发送器
② 指示电极表面污染： 表面现象：指示不稳定，响应速度慢，测量 误差大。 产生原因：热力系统氧化物的长期沉积或被 样品中携带的油料污染。 处理方法：对症采取稀盐酸或洗涤剂进行表 面清洗。
电导率表传感器——电导发送器
结构：典型的电导发送器由电导电极、温度 补偿电极和流通池三部分组成。电导 电极按电极常数的不同分为：套桶式 （电极常 数为0.1和0.01）和点式 （电极常数为1.0）两种结构。
＊：套桶式电极和点式电极结构见示意图。
套桶式和点式电极结构示意
水样 出口 内电极 外电极 电极 不锈钢外 套 水样人口 水样 出口
钠离子表传感器——钠离子发送器
⑶. 钠离子发送器 钠离子发送器是在线钠离子表的专用传 感器。
钠离子表传感器——钠离子发送器
结构：典型的钠离子发送器通常由钠电极、 温度补偿电极和流通池三部分组成。
钠离子表传感器——钠离子发送器
电厂化学仪表讲义第一章
▪ （4）稳定性：
▪ 指仪表工作状态的稳定程度，通常仪表的读数都 有一定的飘移。稳定性高的仪表的读数漂移值小。
▪ 例如PHG—7680A型低电导pH计的稳定度为 ±0.05pH／24h。
▪ 其含义为：在连续24小时的运行中，如水样的pH 值为7.91，温度等其他条件不变时，该表在24h的 运行中读数变化为7.91±0.05＝7.86～7.96pH 。
2 测量误差与修正
▪ ① 仪表的示值误差：前面讲过，准确度是用误差 来表示的，误差是指测量值与真值之间的差值， 即
▪
误差=测量值-真值
▪ 这里，真值是指被测量的真实值，它实际上是一个理想概 念，无法准确的知道，在实际测量中，经多次测量的平均 值来代替真实值，例如，元素原子量，是经过权威机构经 过多次精确测量得出的平均值，我们在实际应用中通常把 从许多数据表中查到的原子量值作为原子量的真实值使用， 但实际上它也是一个多次测量结果的平均值。
④采样样与样品的预处理系统
▪ 采样与样品的预处理系统，它包括采样样 品冷却与样品的预处理，关于采样与样品 冷却，我们在下一章中介绍。
▪ 样品的预处理部分，由于不同的仪表有不 同的分析原理，其样品预处理的方法也不 同。如pNa计的样品预处理的样品碱化处理， 而Si表的样品预处理是显色等。因此，这方 面的内容将在各分析方法中介绍。
▪ 仪表性能的评定，包括3个方面： ▪ ⅰ仪表检定 ▪ 仪表检定是评价仪表本身是否合格并确定其精确度等级的仪表性能检
定工作。这项工作必须要具有相应仪表的检定资格证书的专业人员进 行，其他人员不能出具鉴定书。 ▪ ⅱ仪表校验 ▪ 仪表校验是指有规定条件下，以检查验证被检测的仪表的示值与标准 值的差异程度为目的的操作。一般采用比被验仪表等级高，且以检定 过的仪表来校准被验仪表，也可用基准物质进行校准。 ▪ 例如： 电导仪的误差校验，就是用电导率已知的标准溶液去校准被检 的电导率仪。方法是，用被检的电导率仪去测定电导率已知的标准溶 液，通常是KCl溶液，连续测定三次，求其平均值，可得出该电导率 仪的误差。 ▪ 仪表的校验是仪表维护的一项主要内容，除定期进行仪表的校验外， 在对仪表维修后，必须经过检验合格后才能投运。 ▪ ⅲ仪表对比 ▪ 仪表对比是在规定的条件下，将被检仪表与准确度等级相同的同类标 准仪表或计量器具进行对比，从而可以了解被检仪表的性能。 ▪ 这里标准仪表是指标准度已知，可以信赖的仪表，例如，为了检验一 个参比电极的可靠性，常将被测参比电极与另一准确度可靠的参比电 极对比，从而可知，被测量的参比电极的可靠性和准确性。
化工厂仪表知识点总结
化工厂仪表知识点总结一、压力仪表压力仪表是化工生产过程中最常用的仪表之一，它主要用来测量和监测管道或容器内的压力。
常见的压力仪表有压力变送器、压力开关、差压变送器等。
1. 压力变送器压力变送器是将被测压力转换为标准信号输出的设备。
它通常由压力传感器和信号处理电路组成，可以将被测压力转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。
压力变送器的选型需考虑被测介质的性质、温度、精度要求、安全压力等因素，以确保其在化工生产过程中的可靠性和准确性。
2. 压力开关压力开关是一种用于压力控制的开关设备，当被测压力达到设定值时，压力开关会进行相应的动作，如通电或断电。
它通常用于过压、欠压保护及压力调节等方面。
压力开关的选型需考虑被测介质的性质、压力范围、工作压力、接触电流容量等因素，以确保其在化工生产过程中的稳定性和可靠性。
3. 差压变送器差压变送器是用来测量管道或容器内不同压力的设备，它通过测量两侧压力的差值来获得差压信号。
差压变送器通常用于流量、液位、浓度等参数的测量。
差压变送器的选型需考虑被测介质的性质、温度、精度要求、压力范围等因素，以确保其在化工生产过程中的准确性和可靠性。
二、温度仪表温度仪表是用来测量和监测化工生产过程中各种介质的温度的仪器和设备。
常见的温度仪表有温度传感器、温度变送器等。
1. 温度传感器温度传感器是测量介质温度的设备，它根据不同的工作原理可以分为接触式和非接触式两种。
接触式温度传感器主要有热电偶、热电阻、热敏电阻等，而非接触式温度传感器主要有红外线温度计、光纤光栅温度测量仪等。
在选型时，需考虑被测介质的性质、温度范围、精度要求、安全要求等因素，以确保温度传感器在化工生产过程中的准确性和可靠性。
2. 温度变送器温度变送器是将被测温度转换为标准信号输出的设备，它通常由温度传感器和信号处理电路组成，可以将被测温度转换为电流信号（4～20mA）或电压信号（0～10V），以便用于控制系统或记录仪表。
电厂在线化学分析仪表(一)
DDG-9301C电导率仪
DDG-9301C电导率仪
在线化学分析仪表课件 LOGO
检修部-热控班
硅表
钠表 露点仪 漏氢 溶氧表
导电度
pH计
工作原理
电位分析法（即 将改造新设备）
热导原理
钠表
漏氢 氢纯度
热导原理
电导分析法
电导率 露点仪
电传感器式
pH计
电位分析法
硅 溶氧表
原电池
光学分析法
电导率仪
电导率仪在我厂应用于主汽、顶出阀前、 锅炉给水、高混出口母管、补给水、Ⅰ级凝 泵、Ⅱ级凝泵、内冷水等电导的连续监测。 我厂的电导率表已经陆续改造，现在较多 使用DDG-9301C型工业电导率仪与0.01、 0.1/cm的DDGF-802型传感器配套使用。 现共32台，分布在水处理10台（有二台为华能仪控 表，目前没有改造）6.9米水汽化验站22台。
DDG-9301C电导率仪
DDG-9301C基本参数
输出电流
0~10mA 4~20mA
温度补偿、测量范围
0~60℃
供电电源 AC220V±22V 50HZ±1HZ
环境温度：0~45℃
相对湿度：5~90%RH
最大输出负载
500Ω
仪表处于无不利震动区域
仪表周围无腐蚀性气体
避免安装在阳光直射温度恶劣区域
电导率仪
电导率μS/cm=电极常数cm /电阻Ω
电厂化学仪表的使用与检验资料
深能某厂#2机组高压10级叶片
660MW超超临界机组 ，2009年7月投运， 2010年5月检修。
广东某厂凝汽器泄漏造成严重积盐和腐蚀
#3 机中、低压缸联络管
#3 机低压缸
广东某厂2010年发生凝汽器泄漏，停机抢修
高压缸转子
中压缸转子
低压缸转子
类似的实例非常多，许多电厂汽水品质监测合格率很
高，热力设备水汽系统腐蚀结垢和积盐情况却很严重，主 要原因是在线化学监测仪表测量不准确导致化学监督失去 作用。
2.3 电厂化学仪表的技术指标
（1）测量范围：指仪表的最大显值范围。如某电 溶解氧表的测量范围为0-200μg/L。选择仪表时 ，测量范围是主要考虑的技术指标之一。 （2）灵敏度：指引起仪表读数可察觉变化的最小 变化值。如果pH计的灵敏度是0.01，则表示该仪 表的读数的可察觉的最小变化值为0.01，该表的读 数可以读到小数点后第二位，如，8.01、9.14。 对于数显仪表，这与仪表的读取位置有关.
（3）准确度 准确度是指测量结果与实际值（真 值）之间的符合程度。准确度用误差来表示，误 差越小，准确度越高。 （4）稳定性：指仪表工作状态的稳定程度，通常 仪表的读数都有一定的飘移。稳定性高的仪表的 读数漂移值小。
（5）输入阻抗：输入阻抗是保证测量准确度的 一个重要指标，通常当仪表与发送器相互配合时 ，要求仪表的输入阻抗比发送器的阻抗大3个数 量级。 （6）其它指标：包括仪表的输出、数据接口、 报警、电源、对被测介质的要求等。
电厂化学仪表的使用和检验
一、前言
电厂化学仪表可连续监督水流品质，及时发现问题， 防止事故发生。实现汽水品质实时监控和加药系统自动 调节，简化了分析人员的劳动强度、改善了劳动条件。 具有连续监督、响应速度快、精密度高、有利于自动化 等技术特点。大容量机组对水汽品质要求极高，化学仪 表的准确监测是保证机组安全经济运行的必要手段。
1-化学仪表 - 概述
非离子
CxHyOz CO2 + H2O H2CO3 H+ + HCO3OH
离子-具有导电性 (二氧化碳溶于水)
18m3/d检修时处理，5m3/d时立即停机处理
励端
发电机
汽端 A B 氢表
Q
内冷水系统
（B-A）×10-6×Q×103×24 ÷2×22.4×10-3(m3/d) =2.69×10-4×（B-A）×Q(m3/d)
5
化学仪表的组成 化学仪表主要由传感器、变送器、显示记录三部分组成。传 感器是最核心的部件，仪表的好坏主要由传感器决定。随科 技进步，变送器和显示记录部分合二为一，就是俗称的二次 仪表，传感器称为一次仪表。今后化学仪表可展望的发展趋 势是只有一次仪表，信号进DCS集中控制系统。
6
仪表信号采集
i Rc
12
消缺维护
化学仪表的管理重点在日常维护，减少缺陷发生，节约维护资金， 保证仪表“三率”。 影响在线化学仪表最主要两个因素：温度和流量； 温度：高温架冷却水量不足； 负荷变化，冷却水调整不及时； 恒温装置出力不足，运行不正常； 无恒温装置； 对策：及时调整；安装恒温装置；对pH测量，通过实验确定换 算系数，大致为0.02-0.03，人工补偿。 流量：降水耗，手工取样全关，水样及时性差，管道容易沉积； 负荷变化； 冬季取样管冻； 手工取样与仪表之间，仪表与仪表之间水样竞争； 对策：及时调整；安装恒压恒流阀。流量计标定流量。
3
典型水汽循环
饱和蒸汽 过热蒸汽 发电机 汽包 汽轮机 补给水 过热器 省煤器 锅炉 底排 炉管 凝汽器 凝结水 凝结水泵
冷却水
高加
给水泵
除氧器
低加 4
化学仪表的作用
5.在线化学仪表检验校准常见问题汇总2015.4.15
（3）炉水选择 2%。 5.如果电厂的在线电导率表没有合适的温度补偿，应该怎么办？ 答：做好恒温系统，尽量使水样恒定在 25 度上下。 6.电导率表二次仪引用表误差检验原理和方法？ 答：电导率表测量电导率实际上就是测量溶液的电阻，因此我们可以给定一定的电阻信 号来模拟溶液电阻。
用精度优于0.1级的标准交流电阻箱和标准直流电阻箱， 分别模拟溶液等效电阻Rx和温度电阻Rt， 作为检验的模拟信号。调节模拟温度电阻Rt，使仪表显示的温度为25℃。将被检仪表的电导池常数 设为0.01 （或0.1） 。 被检仪表和标准交流电阻之间连接如图3所示， 对于测量电导率值不大于0.30S/cm 的电导率表，用图4的模拟电路取代图3中的交流电阻箱RX，其中RX为标准交流电阻箱。
四、pH 表 1.pH 表常见误差来源有哪些？ 答：静电荷、液接电位、地回路、输入阻抗、温度补偿、二次仪表测量误差、标定误差 2.在线 pH 表为什么用缓冲溶液标定后测量现场的水样还是测不准？ 答:把电极从流通池中取出来， 用缓冲溶液进行离线标定， 标定过程中没有静电荷等在线 因素和纯水因素的干扰。当把电极装回流通池进行在线测量时，静电荷、液接电位等纯 水因素等都会产生测量误差。由于仪表的实际运行环境和标定环境不一样，因此在缓冲 溶液中校准后，不一定保证测量时准确。 3.pH 表二次仪表标定后是否就可以不用缓冲溶液标定了？ 答：二次仪表不能取代缓冲溶液标定，二次仪表检验只能检查变送器的性能能否满足测 量要求， 缓冲溶液标定检验变送器和电极的匹配性， 即作为一个整体能否满足测量要求。 举个例子：如果变送器正常，电极损坏，这样的组合完全可以满足二次仪表检验，但是 一定通不过缓冲溶液标定。 4.温度对在线 pH 测量是否存在影响，不同水样在线 pH 表应该如何选择合适的温度补 偿方式？ 答：温度对 pH 值测量的影响主要有三个方面： （1）温度变化改变能斯特斜率； （2）参 比电极与玻璃电极内参比电极的温度系数不同造成两电极的电位差； （3）水溶液中物质 的电离平衡常数随温度发生变化造成 pH 值变化。其中第（1）项可以通过仪表的自动温 度补偿加以消除；第（2）项可以通过选择与玻璃电极内参比电极相同的参比电极消除； 第（3）项一般无法消除。 5.水样流速对 pH 测量影响程度？不同 pH 表抗流速干扰能力是否存在差别？该如何控 制在线 pH 表的水样流量？ 答：流速对 pH 测量的影响与 pH 表本身性能有关，有的表抗流速干扰能力强，有的弱。 ASTM 标准规定，采用电位式 pH 表测量 pH 时，流速不超过 100mL/min(6L/h)。但是流
化工仪表知识点总结
化工仪表知识点总结一、化工仪表概述化工仪表是指用于监测、控制和调节化工生产过程的仪器设备。
它在化工生产中起着至关重要的作用，能够帮助化工企业实现生产过程的自动化、智能化，提高生产效率、降低能耗、保证产品质量和安全生产。
化工仪表的种类繁多，涉及到压力、温度、流量、液位、分析和控制等方面，是化工生产过程中必不可少的一部分。
二、化工仪表的分类1.按照测量参数分类：包括压力仪表、温度仪表、流量仪表、液位仪表、分析仪表和控制仪表。
2.按照测量原理分类：包括机械式仪表、电气式仪表、电子式仪表和智能式仪表。
3.按照使用场合分类：包括在线仪表和离线仪表。
4.按照仪表功能分类：包括监测仪表、控制仪表、调节仪表和执行仪表。
三、化工仪表的应用1.压力仪表：用于测量管道或容器内的压力，广泛应用于化工生产中的压缩空气、气体输送、液体输送等场合。
2.温度仪表：用于测量介质的温度，可以用于化工生产中的蒸汽、油品、化工原料的温度测量。
3.流量仪表：用于测量管道中介质的流动速度，可以用于化工生产中的液体、气体、固体颗粒的流量测量。
4.液位仪表：用于测量容器内的液体或固体的液位，可以用于化工生产中的反应釜、储罐、槽罐的液位监测。
5.分析仪表：用于对介质进行成分分析、浓度测量，可以用于化工生产中的化学品的浓度分析、气体的成分分析。
6.控制仪表：用于实时监测生产过程的参数并进行控制，可以用于化工生产中的温度、压力、流量等参数的控制。
7.调节仪表：用于调节介质流量、温度、压力等参数，可以用于化工生产中的阀门、泵、风机等设备的调节。
8.执行仪表：用于执行控制命令，如电磁阀、电动执行器等，是实现自动化控制的重要部分。
四、化工仪表的性能要求1.准确性：仪表的测量结果应该与实际值相符，误差应在允许范围内。
2.稳定性：仪表应该具有良好的稳定性，在长时间的使用过程中保持测量性能不变。
3.可靠性：仪表应该具有良好的抗干扰能力，能够在恶劣环境下正常工作。
化工仪表。第一讲
变 送 器： 将一次仪表感测到的信号“变换”成统一变化
范围的仪表信号（如4～20mA或0～5V） ，并且 “送往”后续其它仪表，用于显示、调节的“仪 器”。
一、测量过程与测量误差
什么是测量过程 ： 将被测参数与其相应的测量单位进行比较的过程。
上
实测
二、仪表的性能指标
4.灵敏度 ：W
x 表征仪表对被测量的敏感程度。 单位被测参数的变化值引发的仪表指针偏转角度愈大， 灵敏度愈高！
5.其他指标 ： a、反应时间 （回应、滞后时间） b、可靠性 综合性指标。（假冒伪劣产品不行）
二、仪表的性能指标
例 ：一只满量程为1斤的杆秤，其最小分度格为2两；另一 只满量程为10斤的杆秤，其最小分度格为1斤，试计算哪一 个杆秤的精度高？哪一个灵敏度高？
0
1斤 0
10斤
分析 ：1斤的杆秤最小分度2 10斤的杆秤最小分度1斤，
两，其最大称重误差为1两 其最大称重误差为。0.5斤
（四舍五入）；
（四舍五入）；
满 m 量 a 1x % 0 程 0 0 1 .1 1% 0 1 0% 0 01.5010% 05%
答 ：满量程10斤的杆秤精度高于1斤的杆秤；
第一章 自动控制系统的基本概念
本章内容： 第一节．化工自动化的主要内容 第二节．自动控制系统的基本组成及方块图
第一节 化工自动化的主要内容
1．自动检测系统 利用各种检测仪表对主要工艺参数进行测
量、指示或记录的，称为自动检测系统。
第一节 化工自动化的主要内容
第一节 化工自动化的主要内容
2．自动信号和联锁保护系统
第二节 自动控制系统的基本组成及方块图
电厂化学仪表
电厂化学仪表
电厂的化学仪表是指在电厂中用于监测和控制化学过程的仪器和设备。
这些仪表主要用于监测水质、水化学处理、锅炉水循环、气体处理等化学过程的参数，以确保电力生产的安全运行。
常见的电厂化学仪表包括：
1. pH计：用于监测水质的酸碱度，以确定水体中的酸碱性是否符合要求。
2. 浊度计：用于监测水体中悬浮物的浓度，以评估水的清洁程度。
3. 固体总量计：用于测量水中悬浮固体的总量，以评估水体的污染程度。
4. 氧化还原电位计：用于测量水体中的氧化还原电位，以确定水体的氧化还原性。
5. 水分析仪：用于分析水体中的各种成分，如溶解氧、硬度、阴离子等，以评估水质的好坏。
6. 潜水电导率计：用于测量水体的电导率，以评估水的纯度和溶解固体的浓度。
7. 溶解氧仪：用于测量水体中的溶解氧含量，以评估水体的氧化还原状态。
8. 余氯仪：用于测量水体中的余氯含量，以评估水体中的残余消毒剂。
9. 水硬度计：用于测量水体中的硬度，以评估水的质量和腐蚀性。
10. 温度计和压力计：用于测量水体的温度和压力，以评估设备的运行状况。
这些化学仪表在电厂中起到监测和控制化学过程的重要作用，使得电厂能够及时调整和优化化学处理过程，确保电力生产的稳定和高效运行。
化工仪表基础知识概述
化工仪表基础知识概述1. 引言化工仪表是化学工程中至关重要的一部分，它用于监测和控制工业过程中的各种物理和化学参数。
本文旨在概述化工仪表的基础知识，包括其定义、分类、工作原理以及在化学工程中的应用。
通过对这些基础知识的了解，可以帮助读者更好地理解和应用化工仪表。
2. 定义和分类化工仪表是指用于监测和控制化学工程过程中的各种物理和化学参数的仪器和设备。
它可以测量温度、压力、流量、液位、浓度等参数，并将这些参数转化为可读取或可处理的信号，用于监控和控制工业过程。
根据测量原理和功能，化工仪表可以分为以下几类：2.1 温度测量仪表温度测量仪表用于测量物体的温度。
常见的温度测量仪表有温度传感器、温度计和温度调节器。
2.2 压力测量仪表压力测量仪表用于测量流体的压力。
常见的压力测量仪表有压力传感器、压力表和压力控制器。
2.3 流量测量仪表流量测量仪表用于测量流体的流量。
常见的流量测量仪表有流量传感器、流量计和流量控制器。
2.4 液位测量仪表液位测量仪表用于测量容器内液体的高度。
常见的液位测量仪表有液位传感器、液位计和液位控制器。
2.5 浓度测量仪表浓度测量仪表用于测量溶液中溶质的浓度。
常见的浓度测量仪表有浓度传感器和浓度计。
3. 工作原理化工仪表的工作原理基于相关的物理和化学原理。
在测量过程中，仪表通过传感器收集到的信号，并经过适当的转换和处理，最终将其转化为可读取或可处理的结果。
不同类型的化工仪表有不同的工作原理。
例如，温度传感器可以基于热电效应、电阻效应或热敏效应来测量温度；压力传感器可以基于压阻效应、弹性元件或压电效应来测量压力；流量传感器可以基于涡轮、超声波或磁性效应来测量流量等等。
4. 在化学工程中的应用化工仪表在化学工程中有着广泛的应用。
它们在生产过程中起到了关键的监测和控制作用，可以提高工艺的稳定性和可靠性，保证产品质量和生产效率。
在化学反应过程中，温度、压力和浓度是非常重要的参数。
化工仪表可以监测这些参数，并根据需要进行相应的调节，以保持反应过程的稳定性和安全性。
电厂化学仪表 (2)
电厂化学仪表引言电厂是一个复杂的系统，包括了各种各样的设备和仪表。
其中，化学仪表在电厂运行和维护过程中发挥着重要的作用。
本文将介绍电厂化学仪表的种类、功能以及其在电厂运行中的应用。
1. 电厂化学仪表种类电厂化学仪表可以分为四种类型：液相仪表、气相仪表、固相仪表和电化学仪表。
1.1 液相仪表液相仪表用于测量和控制液态介质的物性参数，例如流量、压力、温度、浓度等。
常见的液相仪表包括液位计、流量计、压力计、温度计和浓度计等。
1.2 气相仪表气相仪表主要用于测量和控制气体介质的物性参数，例如压力、流量、温度、湿度等。
典型的气相仪表有压力计、流量计、温度计和湿度计等。
1.3 固相仪表固相仪表主要用于测量和控制固体介质的物性参数，例如颗粒物浓度、颗粒物粒径等。
常见的固相仪表包括颗粒物浓度计和颗粒物粒径计等。
1.4 电化学仪表电化学仪表用于测量和控制电解质体系中的电流、电压、电阻等电学参数。
典型的电化学仪表包括电位计、电导计和离子选择性电极等。
2. 电厂化学仪表的功能电厂化学仪表具有如下几个主要功能：2.1 监测和控制环境参数电厂化学仪表可以监测和控制环境参数，例如水质、空气质量、烟气排放等。
通过对环境参数的监测和控制，电厂可以有效降低污染物排放，提高环境保护水平。
2.2 监测和控制反应过程电厂中的反应过程需要精确控制和监测，以确保稳定和高效的能源转化。
化学仪表可以实时监测反应过程中的物理和化学参数，并根据需要进行相应的调整和控制。
2.3 维护和保养设备电厂中的设备需要定期检查和维护，以确保其正常运行和延长使用寿命。
化学仪表可以提供设备的运行状态、维护需求等信息，帮助电厂进行设备的维护和保养。
2.4 诊断和故障排除当电厂中发生故障或异常情况时，化学仪表可以提供详细的诊断信息，帮助工程师快速找出故障原因并进行排除。
这有助于减少停机时间并提高电厂的运行效率。
3. 电厂化学仪表的应用3.1 锅炉水化学控制在电厂的锅炉系统中，化学仪表可以监测和控制水质参数，如水位、PH值、溶解氧等。
电厂化学仪表试题及答案
