HZ10系列组合开关-PDF

合集下载

【2019年整理】组合开关HZ系列

【2019年整理】组合开关HZ系列

组合开关HZ3系列-1 组合开关HZ3系列-2 组合开关HZ5系列-1 组合开关HZ5系列-2 组合开关HZ5B系列-1 组合开关HZ5B系列-2 组合开关HZ5B系列-3 组合开关HZ10系列-1 组合开关HZ10系列-2 组合开关HZ10系列-3 组合开关BHZ51系列万能转换开关LW2系列-1 万能转换开关LW2系列-2 万能转换开关LW2系列-3 万能转换开关LW4系列万能转换开关LW5-16系列-1 万能转换开关LW5-16系列-2 万能转换开关LW5-16系列-3 万能转换开关LW6系列-1 万能转换开关LW6系列-2 万能转换开关LW8系列-1 万能转换开关LW8系列-2 万能转换开关LW12-16系列-1 万能转换开关LW12-16系列-2 万能转换开关LW12-16系列-3 万能转换开关LW15-16系列-1 万能转换开关LW15-16系列-2 万能转换开关LW15-16系列-3 万能转换开关LWX1LWX1B系列-1 万能转换开关LWX1LWX1B系列-2 万能转换开关3LB系列-1 万能转换开关3LB系列-2 断路器DW15系列-1 断路器DW15系列-2 断路器DW17系列-1 断路器DW17系列-2 断路器DW17系列-3 断路器CDB1系列-1 断路器CDB1系列-2 断路器CDB1系列-3 断路器CDB3系列-1 断路器CDB3系列-2 断路器CDB6L系列断路器CDB7L系列断路器CDM1系列断路器CDM10L系列断路器DZ5系列-1 断路器DZ5系列-2 断路器DZ5系列-3 断路器DZ10LE系列断路器DZ12系列-1 断路器DZ12系列-2 断路器DZ15系列-1 断路器DZ15系列-2 断路器DZ15LE系列-1 断路器DZ15LE系列-2 断路器DZ20系列-1 断路器DZ20系列-2 断路器DZ20系列-3 断路器DZ20系列-4 断路器DZ20LE系列-1 断路器DZ20LE系列-2 断路器DZ20LE系列-3断路器DZ47系列-1 断路器DZ47系列-2 断路器DZ47系列-3 断路器DZ47LE系列断路器DZ108系列-1 断路器DZ108系列-2 断路器DZ108系列-3 断路器DZ230系列断路器总汇1 断路器总汇2 刀开关HDHS系列刀开关HDHS系列负荷开关HK2系列负荷开关HH3HH4系列隔离开关Q系列-1 隔离开关Q系列-2 隔离开关HR3系列-1 隔离开关HR3系列-2 隔离开关HR5系列-1 隔离开关HR5系列-2 隔离开关HR6系列隔离开关HR17系列-1 隔离开关HR17系列-2 隔离开关HRT0系列-1 隔离开关HRT0系列-2 隔离开关HRG-25系列隔离开关HRG-25系列隔离开关HL32系列声控开关SGK系列-1 声控开关SGK系列-2 光控开关AS系列-1 光控开关AS系列-2 气压自动开关GYD系列-1 气压自动开关GYD系列-2 倒顺开关KO3系列-1 倒顺开关KO3系列-2 倒顺开关KO5-M系列-1 倒顺开关KO5-M系列-2 倒顺开关HY2系列脚踏开关 GYD系列所压自动开关适用于装载电动机功率55KW及以下的微型空气压缩机作控制电动机的起动运转和停止之用该开关与磁力起动器或其他合适的继电器联接后也可适用于排气量1m2min及以下的微型空气压缩机气压自动开关装上空压机配套使用后可以节省人力节约耗电延长空压机及电动机的寿命 DZ47断路器由塑料外壳操作机构触头灭弧系统脱扣机构等组成外壳采用了高阻燃高强度的特种塑料抗冲击能力强重量轻断路器操作机构的零件采用了高强度塑料制品在确保灵敏可靠的同时获得了最低的转动惯量使从短路故障开始到脱扣机构动作的时间很短脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成触头灭弧系统则采用了特殊的导弧角和过道灭弧室具有显著的限流特性DZ47系列小型断路器适用于交流50Hz60Hz额定工作电压为230V400V及以下额定电流至63A 的电路中主要用于现代建筑物的电气线路及设备的过载短路保护亦适用于线路的不频繁操作及隔离 DZ47LE漏电断路器适用于交流50Hz额定电压至400V的线路中作漏电保护之用当人触电或电路泄漏电流超过规定值时能在极短的时间内自动切断电源保障人身安全和防止设备因发生泄漏电流造成的事故同时也具有过载和短路保护功能亦可在正常情况下作为不频繁转换之用 DZ108系列塑壳式断路器用于交流50Hz~60H z额定电压至660V额定电流0 16~63A电路中作电动机的过载短路保护 HD系列适用于交流50Hz额定电压至380V直流至440V额定电流至1500A的成套配电装置中作为不频繁地手动接通和分断交直流电路或作隔离开关用其中1中央手柄工的单投和双投刀开关上主要用于磁力站不切断带有电流的电路作隔离开关之用2侧面操作手柄式刀开关主要用于动力箱中3中央正面杠杆操作机构刀开关主要用于正面操作后面维修的开关柜中操作机构装在正前方4侧方正面操作机械式刀开关主要用于正面两则操作前面维修的开关柜中操作机构可以在柜的两侧安装5装有灭弧室的刀开关可以切断电流负荷其他刀开关只作隔离开关使用本型开关是用于工矿企业机关学校的电器装置农村电田径排灌和电热照明等各种配电设备中供手动不步伐的接通和分断负荷电器及短路保护在适当降低容量使用时也可作为交流感应电动机的不步伐直接启动及停止之用本开关应装置在下列地点1海拔高度不超过1000米2周围空气温度在40度至-30度范围内3空气的相对湿度不大于854在无爆炸的介质中且介质中无足以腐蚀金属和破绝缘的气体与尘埃的地方包括电尘埃5有防雨水雪设备的地方6无显著摇动和冲击震动的地方 HH3HH4系列负荷开关适用于交流频率50Hz额定工作电压至350V额定工作电流至200A的电路中可作为手动不频繁地接通与分断有负载电路的过载与短路保护之用 Q系列开关Q系列开关主要用在短路电流大功率因数低的供配电线路中作手动不频繁操作的主开关尤其适合于安装在抽屉式低压成套装置中 HR3系列熔断器式隔离开关一适用范围 HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR5系列熔断器式隔离开关型号HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR6系列熔断器式隔离开关一适用范围HR3系列HR5系列HR6系列熔断器式隔离开关其名称相同但结构各不相同功能基本相同熔断器式隔离开关是以熔断体或带有熔断体的载熔件作为动触头的一种隔离开关 HR17系列熔断器式隔离开关 HR17系列熔断器式隔离开关是具有国际90年代中期先进水平的产品其额定绝缘电压为8 00V额定工作电压至690V额定工作电流至630A 额定频率为50Hz有高短路电流的配电和电动机电路中用作电源开关隔离开关和应急开关并作电路保护之用但一般不作为直接开闭单台电动机之用HRTO系列熔断器式隔离开关《石板式》熔断器式隔离开关是以熔断体或带有熔断体的载熔件以作为动触头的一种隔离开关隔离开关是具有隔离功能的开关隔离功能是指为了安全通过把电器或某一部分同所有电源分开以达到切断电器或某一部分的电源功能 HRG-25防护式熔断器开关以下简称开关体积小巧结构新颖性能优良可靠外壳采用具有阻燃性的优质工程塑料制成使本开关更具安全性开关主要用于宾馆公寓高层建筑车站工矿企业车间实验室等单位的照明线路以及小型动力设备机床的控制线路作为手动不频繁地接通和分断有负载电路及小容量线路的短路保护之用可替代同类型的进口产品结构特性1开关由手柄操作机构触头系统及熔断丝组成全部安装在瓷底板上由塑料外壳封闭动触头呈滚子形装于手柄下部操作时快分快合所以触头磨损小寿命长安全可靠2短路保护采用熔断丝保护装换方便分断容量符合标准3为方便用户在产品罩壳上设一备件盒内装熔丝备件五根 HL32隔离开关适用于交流50Hz额定电压400V及以下额定电流在100A及以下的场所用作电源在负载情况下的频繁操作具有明显合断状态指示超长寿命等优点该产品符合IEC60947-3GB140483标准的要求 SGK系列声光控自动灯开关是集现代声光光学自动控制技术为一体白天或光线较强时在光控电路作用下开关自锁音响不作用照明灯不亮在夜间或光线较暗时开关自动进入预备工作状态此时有来人的脚步或拍手等响声时开关自动接通延时40秒左右关断该开关无任何触摸部位特别适用于楼梯过道走廊的灯光控制即避免了摸黑打开关的麻烦又避免灯炮常明因此使用本产品即安全又方便节电率达90新建楼房安装本产品还可节省回头线它是替代按位式机械式触模式等开关理想产品技术性能及特点型号AS 电压AC220V±10频率50-60Hz 负载电流3A 6A 10A 15A环境温度-5℃~60℃自身最大功耗20W电气连接当应用于水银灯或日光灯时应将此装置接到镇流器的初级而且为安全起见应先接红线当应用于白炽灯时应将黑线和兰线接地线接电源红线和兰线接负载 AS型光控路灯自动开关是根据半导体元件的光电转换特性设计制作的一盏新颖的光电开关它是由一只经过密封的Cds光敏电阻和快速联动的双金属片的组成在<a name=baidusnap0></a>黄昏</B>和黎明时分可根据大自然光线的变化自动控制路灯的开户和关断从而达到路灯自动控制和节约能源的目的它可以用支架方便地安装在木材金属和混凝土电杆上而且可在任何天气条件下工作由于它具有设计新颖安装可靠体积小重量轻安装方便使用寿命长价格低廉等优点而被广泛应用于街灯高速公路工厂花园港口机场农场公园学校和其它场所二技术性能及特点型号AS 电压AC220V±10频率50-60Hz 负载电流3A 6A 10A 15A环境温度-5℃~60℃自身最大功耗20W电气连接当应用于水银灯或日光灯时应将此装置接到镇流器的初级而且为安全起见应先接红线当应用于白炽灯时应将黑线和兰线接地线接电源红线和兰线接负载一适用范围HZW1 3LB3ST1 系列万能转换开关组合开关主要用于三相异步电动机负荷起动转向以及作为主电路和辅助电路转换之用可全面代替HZ10HZ12LW5LW6HZ5HZ5S等转换开关二结构特性本开关采用组合式结构由定位系统限位系统接触系统及面板手柄等组成接触系统采用桥式双断点结构绝缘基座分为1~10节共10种定位系统采用棘瓜式结构可获360°旋转范围内有90°60°45°30°定位相应实现4位6位8位12位的开关状态 DW15系列万能式断路器一适用范围DW15系列万能式断路器以下简称断路器的额定电流为100A至4000A限流断路器至6 30A额定电压交流50Hz400V至1140V该断路器主要在配电网络中用作分配电能和保护线路及电源设备的过载欠电压和短路D W15-200400630也能在交流50Hz400V电网中用来保护电动机的过载欠电压和短路在正常条件下断路器可作为线路不频繁转换及电动机不频繁起动之用 DW17系列万能式断路器一适用范围DW17系列万能式断路器以下简称断路器适用于交流50Hz电压400V690V 电流至4000A的配电网络中用来分配电能和用作配电线路及电源免受过载欠电压短路等保护之用同时在正常条件下可作为线路的不频繁转换之用1250A以下的断路器在交流50Hz电压400V网络中可用来作电动机的过载短路保护同时在上述条件下也可作为电动机的不频繁起动之用断路器是采用立体式的积木结构分为四个壳架电流等级即630~1650A一个壳架电流等级2 ~2505A一个壳架电流等级3200~3205A 一个壳架电流等级4000A~4005A 一个壳架等级四个壳架以630~1605A壳架为基础其它壳架则根据不同的额定电流采用积木式结构拼装而成断路器由框架触头系统灭弧系统脱扣器操作机构抽屉座插刀座及二次接线回路组成总体结构分固定式和抽屉式两种抽屉式附有加长导轨以利于用户的维修接线方式有垂直进出线水平进出线操作方式有手动操作电动操作和预贮能操作断路器的过电流脱扣器由瞬时脱扣器长延时脱扣器和短延时脱扣器组成用户可根据使用要求进行组合实现一段二段或三段保护 CDB1断路器系列CDB1系列小型断路器适用于交流50Hz额定工作电压为230V400V 及以下额定电流至6 3A的电路中主要用于现代建筑物的电气线路及设备的过载短路保护亦适用于线路的不频繁转换之用该产品适用于工矿企业高层建筑业商业和民用住宅等各种场所结构特征1CDB1系列小型断路器由塑料外壳操作机构触头灭弧系统脱扣机构等组成外壳采用了高阻燃高强度的特种塑料抗冲击能力强重量轻断路器操作机构的零件采用了高强度塑料制品在确保灵敏可靠的同时获得了最低的转动惯量使从短路故障开始到脱扣机构开始动作的时间很短脱扣机构由双金属片过载反时限脱扣机构和短路瞬动电磁机构二部分组成触头灭弧系统则采用特殊的导弧角和过道灭弧室具有显著的限流特性2断路器设计成可在侧面拼装各种附件如漏电脱扣器分励脱扣器欠压脱扣器辅助触头报警器等附件3断路器可采用两种接线方式即采用母线接线方式和导线接线4脱扣机构的电磁脱扣部分由电磁线圈铁芯及可调弹簧组成通过转轴调节弹簧来控制短路电流的大小使短路保护电流任意可调热脱扣部分利用双金属元件的热特性即对不同电流具有不同的弯曲程度以实现过载保护5灭弧系统利用引弧角和灭弧罩之间的配合使电弧在灭弧室内快速的熄灭 CDB3系列小型断路器CDB3系列小型断路器主要适用于交流50Hz60Hz额定工作电压为230V400V及以下额定电流至32A的电路中该断路器主要用于现代建筑物的电气线路及设备的过载短路保护它广泛地应用在家庭宾馆公寓医院工矿企业等场合作为支路开关亦适用于线路的不频繁操作及隔离结构特征 CDB3系列小型断路器结构尺寸紧凑在18mm宽度内具有两个极PN 特别适合于家用和派生漏电断路器断路器绝缘壳体内装有触头灭弧系统四连杆速动机构和热-电磁脱扣器其结构与不同的脱扣电流相对应 CDM6L系列漏电断路器适用范围CDM6L系列漏电断路器主要适用于交流50Hz单相220V三相 380V额定电流至63A的电路中主要为人身触电和设备漏电保护之用并可用作线路的过载及短路保护结构特征本系列漏电断路器系电流动作型电子式漏电断路器由高导磁材料制造的零序电流互感器电子组件板漏电脱扣器和CDM12断路器组成被保护电路有漏电或人身触电时通过零序电流互感器的矢量和不等于零互感器二次线圈则产生电压并经电子电路放大当达到整定值时通过漏电脱器在 01秒内切断电源从而起到触电和漏电保护作用CDB7L系列漏电断路器适用范围CDB7L系列漏电断路器主要适用于交流50Hz60Hz额定电压 230V400V 额定电流至63A的线路中具有漏电触电过载短路等保护功能还可根据需要增加过压保护功能主要用于建筑照明和配电系统的保护结构特征CDB7L系列漏电断路器由CDB7高分断小型断路器和漏电脱扣器拼接而成漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成CDM1系列塑壳式断路器一适用范围CDM1系列断路器主要用于交流50Hz额定工作电压690V及以下额定电流630A及以下的配电网络中作为分配电能和保护线路及电源设备的过载欠电压和短路壳架等级额定电流4 00A及以下的断路器也可作为电动机的过载欠电压和短路保护在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用二结构特征CDM1系列断路器采用金属喷流控制技术 VJC 限流性能好大大提高分断能力在灭弧室和静触头上分别装引弧板提高灭弧能力飞弧距离短在传动机构上采用双锁扣机构工作可靠耐振动传动轴为整体结构刚性好不变形且动触头座设在传动轴上三相触头同步性好结构简单是高分断能力断路器的理想分断结构 CDM10L系列漏电断路器适用范围CDM10L系列漏电断路器主要适用于交流50Hz额定电压380V 额定电流至400A的电路中作触电漏电保护用也可用来防止因设备绝缘损坏产生接地故障而引起的火灾危险并可用于线路的不频繁转换及电动机的不频繁起动之用结构特征本系列漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成全部零部件安装在一个塑料外壳中当被保护线路中有漏电或人身触电时只要漏电电流I△n达到动作值零序电流互感器的二次绕组输出一个信号经电子组件板放大并触发可控硅带动脱扣器动作使断路器断开从而切断电源起到漏电和触电保护作用 DZ5系列塑壳式断路器适用于交流50Hz额定工作电压至380V额定电流至0 15~50A的电路中保护电动机用断路器用来保护电动机的过载和短路配电用断路器在配电网络中用来分配电能和作为线路及电源设备的过载和短路保护之用亦可分别作为电动机不频繁起动及线路的不频繁转换之用DZ5-20系列塑壳断路器由模塑件操作机构热脱扣器电磁脱扣器触头系统灭弧系统等组成具有过载和短路保护功能DZ5-50系列塑壳断路器由触头系统连杆机构脱扣器及模塑件等组成除主触头外还带有辅助触头采用液压式电磁脱扣器作为过载和短路保护因此脱扣器的电流整定值不受周围环境温度的影响DZ10LE系列漏电断路器用于交流50Hz额定电压380V额定电流至630A的电路中作触电漏电保护用也可用来防止因设备绝缘损坏产生接地故障而引起的火灾危险可用于线路不频繁转换及电动机不频繁起动用 DZ12-60塑壳式断路器体积小巧结构新颖性能优良可靠主要装在照明配电箱中用于宾馆公寓高层建筑广场航空港火车站和工矿企业等单位的交流50Hz额定工作电压为单相230V三相230400V及以下额定电流至63A的照明线路中作为线路的过载短路保护以及在正常情况下作为线路的不频繁转换之用 DZ15系列塑壳式断路器适用于交流50Hz额定工作电压至3 80V额定电流至100A的电路中作过载短路保护之用并可作为线路的不频繁转换及电动机的不频繁起动之用 DZ15LE系列漏电断路器是一种中性对地的漏电保护装置适用于交流50Hz额定电压至400V额定电流至63A 100A 的电路中作漏电保护之用也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险并可用来保护线路和电动机的过载及短路亦可作为线路的不频繁转换及电动机的不频繁起动之用DZ20系列塑壳式断路器额定绝缘电压为660V 交流50Hz或60Hz额定工作电压380V及以下额定电流至1250A一般作为配电用额定电流225A及以下和4 00Y型的断路器亦可作为保护电动机用在正常情况下断路器可分别作为线路不频繁转换及电动机的不频繁起动之用以Y型为基础产品由绝缘外壳操作机构触头系统和脱扣器四部分组成操作机构具有使触头快速合闸和分断的功能其合分再扣和自由脱扣位置以手柄位置来区分 C型J型和G型是在Y型基础上派生设计而成除C型160A外 J型是将Y型的触头进行结构改进使之在短路情况下在机构动作之前动触头迅速斥开达到提高通断能力的目的G型是在Y型的底板后串联的一个平行导体组成的斥力限流触头系统该系统比J 型的斥力触头长断开距离也大因此能更迅速的限流 C 型断路器是为满足630kVA及以下变压器电网中的配电保护之用通过选用经济型材料和简化结构及改进工艺等办法能够达到较好的经济效果 DZ20L系列漏电断路器适用于交流50Hz额定电压380V额定电流至400A及以下的电路中可作为人身触电漏电保护之用也可用来防止设备绝缘损坏产生接地故障电流而引起的火灾危险并可用来保护线路和电动机过载及短路保护亦可作为对线路的不频繁转换及电动机的不频繁起动用本系列漏电断路器系电流动作型电子式漏电断路器主要由零序电流互感器电子组件板漏电脱扣器及带有过载和短路保护的断路器组成全部零部件安装在一个塑料外壳中当被保护线路中有漏电或人身触电时只要漏电电流I△n达到动作值零序电流互感器的二次绕组输出一个信号经电子组件板放大并触发可控硅带动脱扣器动作使断路器断开从而切断电源起到漏电和触电保护作用 HZ3系列组合开关一适用范围HZ3系列组合开关适用于交流50Hz或60Hz电压至500V的电路中作为电源引入开关或作为控制操作频率每小时不大于3 00次的三相鼠笼式感应电动机用特殊结构的组合开关运用于电压至220V 的直流电路中控制电磁吸盘用二结构特征HZ3系列组合开关是由鼓形动触头和直立式静触头及一组定位机构组式防护型式有薄钢板外壳防护式和开启式两种安装方式有无面板式和有面板式两种由中间鼓形动触头旋转作其分断和闭合定位机构能使触头迅速正确动作不致停留在任何中间位置HZ5系列组合开关 HZ5系列开关主要用于交流50Hz电压380V及以下的电气线路中作电源开关和笼型感应电动机的起动换向变速开关也可作控制线路的换接之用 HZ5B系列组合开关一适用范围HZ5B型组合开关适用于交流50赫兹电压至380伏的电路中作电动机停止换向变速之用1海拔高度不超过2000米2周围空气温度不高于40℃不低于-25℃24小时内的平均温度不超过35℃3安装地点空气清洁大气相对湿度在周围最高温度为40℃时不超过50最湿月的平均温度25℃时月平均最大湿度为90并考虑到由于温度变化发生在产品表面上的凝露三结构特征 1开关按接触系统节数分为1-8节10节共9种 2开关按用途分为转换电路用和直接开闭电动用两种 3开关按操作方式与操动器位置的组合分有9种见表HZ10系列组合开关 HZ10系列组合开关以下称开关适用于交流50赫兹380及以下直流220伏及以下的电气线路中供手动作不频繁地接通或分断电路换接电源或负载测量电路之用也可控制小容量电动机BHZ51系列隔爆型防爆组合开关1爆炸性气体混合物危险场所1区2区2爆炸性气体混合物∏A∏B∏C3温度组别T1~T64户内户外 IP54可按用户要求达到IP65 LW2系列万能转换开关 LW2系列万能转换开关用于交直流220V及以下的电气设备中作各种控制开关之用亦可作为各种电气仪表伺服电机及微电机的转换开关可装在配电箱控制屏上或其他装置中的金属板及绝缘板上。

项目一低压电器的识别与检测

项目一低压电器的识别与检测

有填料封闭管式熔断器
快速熔断器
任务一 熔断器的识别与检测 ☆拆一拆 熔断器的拆卸和组装
RL系列熔断器
任务1 熔断器的识别与检测
☆查一查 熔断器的主要技术参数
类别 型号
RC1A-5 RC1A-10 瓷插 式熔 断器 RC1A-15 交流 380 220
额定电压(V) 额定电流(A)
5 10 15
熔体额定电流等级(A)
任务3 低压断路器的识别与检测
●任务内容:识别低压断路器的型号、接线柱,检测低压断路器质量
☆认一认 低压断路器的符号和型号
低压断路器符号
低压断路器型号
任务3 低压断路器的识别与检测
塑壳式低压断路器 (DZ系列) 框架式低压断路器 (DW系列)
任务3 低压断路器的识别与检测 பைடு நூலகம்拆一拆 低压断路器的拆卸和组装
5
任务一 熔断器的识别与检测 知能拓展 熔断器的安装
(1) 熔断器应完整无损。 (2) 瓷插式熔断器应垂直安装,螺旋式熔断器的电源线应接 在瓷底座的下接线座上,负载线应接在螺纹壳的上接线座上。 (3)安装熔体时,必须保证接触良好,不允许有机械损伤。 (4) 熔断器内要安装合格的熔体,不能用多根小规格熔体并 联代替一根大规格熔体;各级熔体应相互配合,并做到下一级熔 体规格比上一级规格小。 (5)更换熔体或熔管时,必须切断电源。尤其不允许带负荷 操作。 (6) 熔断器兼做隔离器件使用时应安装在控制开关的电源进 线端;若仅做短路保护用,应装在控制开关的出线端。 (7) 安装熔断器除保证适当的电气距离外,还应保证安装位 置间有足够的间距,以便于拆卸、更换熔体。
任务1 熔断器的识别与检测
●任务内容:识别熔断器的型号、接线柱,检测熔断器质量

实训考核练习题

实训考核练习题

实训考核练习题中级维修电工考核练习题一、选择题1、功率小于( B )的电动机控制电路可用HK系列刀开关直接操作。

A 4kwB 5.5kwC 7.5kwD 15kw2、 HZ10系列拨盘开关的额定电流一般取电动机额定电流的( B)。

A 1~1.5倍B 1.5~2.5倍C 2.5~3.5倍D 3.5~5倍 3、交流接触器的( B )发热是主要的。

A 线圈B 铁心C 触点D 绕组4、 JS7-A系列时间继电器从结构上看,只要改变( B )的安装方向,便可获得两种不同的延时方式。

A 触电系统 B 电磁系统 C 气室 D 绕组5、由4.5kw、5kw、7kw三台三相笼型异步电动机组成的电气设备中,总熔断器选择额定电流(B )的熔体。

A 30AB 50AC 70AD 15A6、 DZ5-20型自动空气开关的电磁脱扣的作用是( D )A 过载保护B 欠压保护C 失压保护D 短路保护 7、直流熔断器的( A )发热是主要的。

A 线圈 B 铁心 C 触点 D 栅片 8、交流接触器短路环的作用是( B )。

A 短路保护B 消除铁心振动C 增大铁心磁通D 减小铁心振动9、绕线式异步电动机转子绕组串频敏变阻器起动时起动电流过大,起动太快时,应将频敏变阻器换接抽头,使匝数( A )。

A 增大B 减小C 不变D 部分减小10、反接制动适用于10kw以下以下的小容量电动机的制动,对( B )的以上电动机反接制动,需在定子回路中串入限流电阻。

A 3kwB 4.5kwC 5.5kwD 7.5kw 11、常用低压控制电器为( C )。

A 刀开关B 熔断器C 接触器D 热继电器 12、自动切换电器为( C )。

A 自动空气开关B 主令电器C 接触器D 组合开关 13、国家标准的符号为( B )。

A JB B GBC DQD ISO 14、电器的有载时间和工作周期之比为( B )。

A 操作频率B 通电持续率C 机械寿命D 电气寿命 15、低压电器产品全型号中的第一位为( C ).A 设计代号 B基本规格代号 C 类组代号 D 辅助规格代号 16、低压开关一般为( A )。

HZ10系列组合开关-PDF

HZ10系列组合开关-PDF

B2
58
55
74
92
90
100
92
90
100
132
128
139
132
128
139
最大外形尺寸


120
102
136
102
165
142
190
142
220
195
250
195
78
78
152
105
S
J
5
-
6
-
6
-
7
13
7
13
高 88 95 130 130 160 160 100 100
K 29+6n 38+6n 47+6n -
Ith A
10 25 40 60 60 100 100
Ui V 380
AC-22A Ue(V)
380
Ie(A) 10 25 40 60 60 100 100
DC-21A Ue(V)
220
注:单极开关在交流电压为380V时,其Ie降低至上述数据的60%。
Ie(A) 10 25 40 60 60 100 100
HZ 10 □- □ □/□
极数 用途型式代号 约定发热电流 外壳型式代号: 无外壳,不表示,防护等级IP00 白塑料壳,代号“M”,防护等级IP56 黑塑料壳,代号“H”,防护等级IP30 铝壳,代号“L”,防护等级IP56 设计代号 组合开关
3 主要参数及技术性能
型号
HZ10-10 HZ10-25 HZ10-40 HZ10-60 HZ10-60/E119 HZ10-100 HZ10-100/E119

华宁电子组合开关电气图-标注版

华宁电子组合开关电气图-标注版

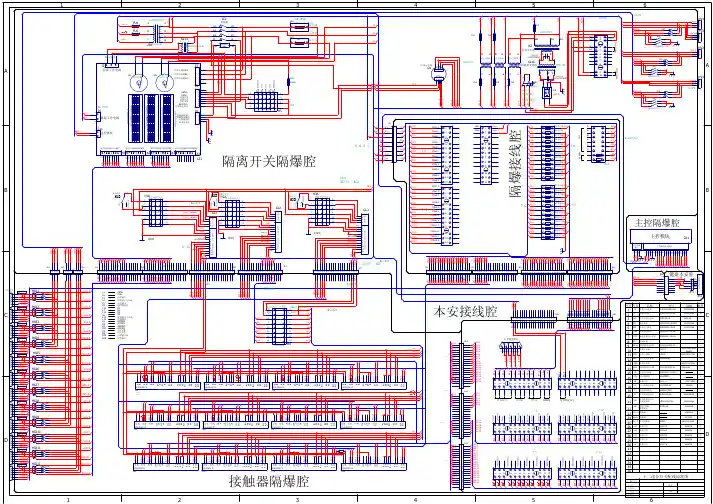

4 3 2 1
H5
180V控制电
AC220V
JX1 AC1 AC2 NC AC1 AC2 AC1 AC2 NC ZM-A ZM-B ZM-C ZM-A 2PTC2 ZM-B 3PTC1 ZM-C 3PTC2 CAN+ CANCAN+ 4PTC1 CANCAN4PTC2 5PTC1 1PTC1 1PTC2
10 12
GL3
1 2 3 4
试试 1 运运 2 远 远地地0 3 4 远地地1 5 9#短短连连 6 10#短短连连 7 11#短短连连 8 12#短短连连 9 短短连连短短远 10 11 12
9PTC1 9PTC2 10PTC1 10PTC2 11PTC1
GL1
四隔隔隔隔隔
试试 运运 远地地0
隔隔隔隔隔隔隔隔隔隔隔隔隔
B1 H1 B2 H2 B3 H3 B4 H4 B5 H5 B6 H6 B7 H7 B8 H8 B9 H9 B10 H10 B11 H11 B12 H12
电 机 温 度 保 护 1-6 路 来 自 输 出 插 头
1
CAN+
1
CAN-
JX2-2
1 2 3 4
1序先黑连连1PI 1序先黑远 2序先黑连连2PI 2序先黑远 3序先黑连连
JX2-1 JX2-2 JX2-3 JX2-4 JX2-5 JX2-6 JX2-7 JX2-8 JX2-9 JX2-10 JX2-11 JX2-12 JX2-13 JX2-14 JX2-15 JX2-16 JX2-17 JX2-18
CAN+ CAN-
1PI 1PTC1 1PTC2 2PI 2PTC1 2PTC2 3PI 3PTC1 3PTC2 4PI 4PTC1 4PTC2 5PI 5PTC1 5PTC2 6PI 6PTC1 6PTC2

工厂电气试卷及答案

工厂电气试卷及答案

试卷一一、选择题1、功率小于()的电动机控制电路可用HK系列刀开关直接操作。

A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取电动机额定电流的()。

A、1~1.5倍B、1.5~2.5倍C、2.0~3.0倍D、3.5~5倍3、交流接触器的()发热是主要的。

A、线圈B、铁心C、触点D、短路环4、由4.5KW、5KW、7KW3台三相笼型感应电动机组成的电气设备中,总熔断器选择额定电流()的熔体。

A、30AB、50AC、70AD、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是()。

A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是()。

A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、常用低压保护电器为()。

A、刀开关B、熔断器C、接触器D、热继电器8、手动切换电器为()。

A、低压断路器B、继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为()。

A、设计序号B、基本规格代号C、类组代号D、辅助规格代号10、低压开关一般为()。

A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式,主要是为了()。

A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、用于电动机直接启动时,可选用额定电流等于或大于电动机额定电流()三极刀开关。

A、1倍B、3倍C、5倍D、7倍13、HZ系列组合开关的储能分合闸速度与手柄操作速度()。

A、成正比B、成反比C、有关D、无关14、按下复合按钮时,()。

A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20型低压断路器的热脱扣器用于()。

A、过载保护B、短路保护C、欠电保护D、失压保护二、判断题1、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。

()2、HK系列刀开关设有专门的灭弧装置。

HZ5B系列组合开关-PDF

HZ5B系列组合开关-PDF
开关电器类
HZ5B 系列
组合开关
1 适用范围
HZ5B系列组合开关适用于交流50Hz~60Hz,电压至380V的电路和中作电动机起动、停止、换向、变速 之用。符合标准:GB 14048.3,IEC 60947-3。
2 型号及含义
HZ 5 B-□ □/□ □ □
接线图编号 特征代号 接触系统节数:分为1~ 8节、10节,共9种 有自复式时的代号 约定发热电流 结构改进代号 设计序号 组合开关
备注 n-接触系统节数
6 订货须知
用户订货时,采用开关的完整型号进行订货。 例如:订货组合开关HZ5B型,约定发热电流10A,定位型,接线图为 10台。 订货代号为HZ5B-10/2 D008,10台。
编号 D008
转换角度 45° 0° 45°
1-2
×
3-4
×
5-6
×
7-8
×
E-134
××
××
××
× ××
×
××
×
×
×
××
C0071
C5071
D0081
D0084
D5081
D5090
E-133
开关电器类
1
2
3
4
5
6
7
8
LW5A002源自A003B0020° 45° 0° 45° 45° 0°
×
×
×
×
×
×
×
×
×
A0321
B0337
HZ5B-10Z/2 B003
45° 45° 0°
×
× ×× ×
4.2 开关接点图
HZ5B-10Z/1
A001

电力拖动教案-低压开关[1]

电力拖动教案-低压开关[1]

2、低压电器的分类、产品标准。

3、负荷开关的用途、型号、常用规格和结构,选用和安装方法,常见故障及排除方法。

4、组合开关的用途、型号、常用规格和结构,选用和安装方法,常见故障及排除方法。

5、低压断路器的用途、型号、常用规格和结构、工作原理,选用和安装方法,常见故障及排除方法。

【内容解析】1、电力拖动及其组成电力拖动是指用电动机带动生产机械运动的一种方法。

1.1、电力拖动系统的组成电力拖动系统一般由四个子系统组成:电源、电动机、控制设备、传动机构。

电源:电源是电动机和控制设备的能源,分为交流电源和直流电源。

电动机:电动机是生产机械的原动机,其作用是将电能转换成机械能。

电动机可分为交流电动机和直流电动机。

控制设备:控制设备用来控制电动机的运转,由各种控制电动机的电器、自动化元件及工业控制计算机等组成。

传动机构:传动机构是在电动机于生产机械的工作机构之间传递动力的装置,如减速箱、传动带、联轴器等。

1.2、电力拖动的优点A、方便经济B、效率高C、可控性好D、易于实现自动化1.3、电力拖动的发展过程1.3.1、按电力拖动中电动机的组合数量分三个阶段:A、成组拖动一台电动机拖动传动轴,再由传动轴经过皮带或绳索来分别拖动许多生产机械。

B、单电机拖动简化了机床本身的机械结构,提高了传动效率,生产机械各运动部分能够选择最合理的运动速度,缩短了工时,便于分别控制。

1.3.2、按控制方式的类型分为四个阶段:A、继电接触式有触点断续控制采用继电器、接触器、位置开关、保护器件等的自动控制方式。

这种有触点控制只有通和断两种装态,其控制作用是断续的。

B、直流电动机连续控制直流电动机调速性能好、调速精度高、平滑性能好。

它经历了直流发电机一一电动机连续控制系统电机放大机和磁放大器自动调速系统晶闸管一一电动机连续控制系统C、可编程无触点断续控制它通过编码、逻辑组合来改变程序。

实现对程序需要经常改变的控制要求。

D、采样控制通过探头、传感器等收集的数据,应用计算机不断地处理复杂生产过程中的大量数据,然后通过自动控制设备及时调整各部分生产机械,使之保持最合理的运行状态,实现整个生产过程的自动化。

人民电器 LX10 系列行程开关 产品说明书

人民电器 LX10 系列行程开关 产品说明书

138LX10系列行程开关用于交流50Hz 、380V 直流220V 的起重机控制线路中,作机构行程的终点保护之用,其长期工作电流为10A 。

产品符合:GB/T 14048.5 标准。

,行程开关按操动臂的型式分为六种□ LX101型行程开关采用单滚轮尺杆操动臂,用于惯性行程不甚大的平移机构□ LX102型行程开关带双滚轮叉型杆操动臂,用于惯性行程较大的平移机构□ LX103型行程开关带有重锤式荷重杠杆操动臂,用于限制提升机构的行程-;-;-;产品结构分类概述产品概述选型指南□ 海拔高度不超过2000m ;□ 周围空气温度:-25℃~+40℃,日平均温度不超过+35℃□ 安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较 高的相对湿度,最湿月的月平均温度不超过+25℃,该月的月平均最大相对湿度不超过90%, 由于温度变化发生在产品上的凝露必须采取措施□ 在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方;□ 在无强烈震动和颠簸的地方;□ 在没有雨雪侵袭的地方。

;;正常工作条件和安装条件订货时请注明:a) 产品完整型号;b) 数量例如:LX1011 行程开关 100只。

-行程开关的额定电流、额定电压和电流的类别及有关技术参数见表1行程开关在次的操作频率下的机械寿命不低于次。

行程开关的开、关合频率不大于150次/h 。

推动开关操动臂的最大速度不超过表2之规定。

400/h 100 000表2轴上的凸轮而实现触头开闭。

操动臂的定位是借定位件、定位弹簧、定位杠杆和滚子来实现的。

在行程开关壳内装有一组接触组,其动触头和静触头随着操动臂的转动带动开关转表1主要技术数据订货须知139。

电工学第五章

电工学第五章

选用接触器时的注意事项
1.主触点的额定电压应大于或等于控制线路的额 定电压。
2.主触点的额定电流应等于或稍大于电动机的额 定电流。
3.吸引线圈的电压应与线圈所接入的控制回路电 压相符。
4.根据被控负载电流的种类选择直流接触器或交 流接触器。
3.低压断路器 断路器又称自动空气开关或自动空气断路器,是一种集
控制和多种保护功能于一体的自动开关。
DZ15系列塑壳式
DW16系列万能式
符号
安装及操作断路器时的注意事项
1.断路器应垂直安装,连接导线必须符合规定 要求。
2.工作时不可将灭弧罩取下,灭弧罩损坏应及 时更换,以免发生短路时出现电流不能熄灭的 事故。
3.脱扣器的整定值一经调好就不要随意变动。
4.随时检查触点有无烧灼情况,如有应及时修 复。
二、点动与连续运行控制电路
1.点动控制电路 (1)L1、L2、L3是三相交流 电源。
(2)断路器起隔离电源的作用。 (3)接触器主触点控制电动机 电路的通断。
(4)按钮控制接触器线圈电路 的通断。
(5)电动机M得电运转,断电 停转。
点动正转控制电路图
电气控制电路基本组成
电气控制电路
主电路
辅助电路
§5-4三相异步电动机的降压启动控制电路
全压启动:启动时加在电动机定子绕组上的电压为电动机的额定电 压,也称直接启动。
直接启动的优点是所用电气设备少,线路简单,维修量较小。但 直接启动时的启动电流较大,一般为额定电流的4~7倍。
在电源变压器容量不够大,而电动机功率较大的情况下,直接 启动将导致电源变压器输出电压下降,不仅会减小电动机本身的启动 转矩,而且会影响同一供电线路其他电气设备的正常工作。因此,较 大容量的电动机启动时,需要采用降压启动的方法。

HZ12系列 组合开关(电源切断开关) 说明书

HZ12系列 组合开关(电源切断开关) 说明书

HZ12-□/08.5
注:不同的可联锁长度L,相应于不同长度转轴的电源开关。
Lmax 84 87 87
L
145-149 170-174 195-199 220-224 245-249
代号 A B B C D E F G
E
E装尺寸
基型电源开关外形尺寸
基型和挂锁联锁型电源开关安装尺寸
1×10
300
4 其它
4.1 分类
按约定发热电流分有16A、25A、40A三种:
按用途和结构型式分,见下表:
普通型
型号
名称
HZ12-□/01
基型电源切断开关
HZ12-□/03
挂锁型电源切断开关
HZ12-□/05
暗锁联锁型电源切断开关
HZ12-□/07.1~5
挂锁联锁型电源切断开关
HZ12-□/09.1~5
E-187
φ70 73
45°
45°
φ73 90
Lmax
φ15
35 1~6(安装板厚)
φ55
4-φ5.5
挂锁型电源开关外形尺寸
4-φ6.5
挂锁联锁型电源开关安装尺寸
4-φ6.5
φ70 73 50 55
φ73 90
Lmax
35
1~6(安装板厚)
85
φ10 55
7 15
开关体
操作部分 A
12 85±0.5 102±0.57
用途 用于分电路和普通电路通断 用于电气设备的紧急停车,带锁的开关 在断开时能锁住(即“0”位时能锁住)联 锁开锁开关具有和电柜门联锁的机构。
4.2 挂锁连锁型电源开关可联锁长度,见下表:
型号
HZ12-16/01

三、组合开关

三、组合开关

调换手柄
更换绝缘杆 紧固松动部件 更换开关
手柄与方轴,或轴与绝缘杆 配合松动
组合开关型号选用不正确
手柄转动后, 动静触头不能 按要求动作
触头角度装配不正确
触头失去弹性或接触不良
重新装配
更换触头或清除氧化层或 尘污 更换开关
接线柱间短路
因铁屑或油污附着在接线柱 间,形成导电层,将胶木烧 焦,绝缘损坏而形成短路
HZ10-60
QS
倒顺开关
换相接线
静触头
动触头
倒顺开关符号
L1 L2 L3
手柄位置
QS
U V W
Байду номын сангаас
倒 (左 ) L1——U L2——V L3——W

L1 L2 L3
顺 (右 ) L1——W L2——V L3——U
HZ10系列组合开关主要技术数据
型号 HZ10-10 HZ10-25 HZ10-60 HZ10-100 额定电压 (V) 直流220V 或 交流380V 额定电流(A) 单极 6 - - - 三极 10 25 60 100 380V时可控制电动机的 功率(kW) 1 3.3 5.5 -
3.组合开关的安装与使用 (1)HZ10系列组合开关应安装在控制箱内。 (2)若需在箱内操作,开关最好装在箱内右上方。
(3)组合开关的通断能力较低,不能用来分断故障电流。
(4)当操作频率过高,应降低开关的容量使用。
4.组合开关的常见故障及处理方法
故障现象 可能原因 处理方法
手柄上的轴孔磨损变形
手柄转动后, 内部触头未动 绝缘杆变形(由方形磨为圆 形)
三、组合开关
1 . HZ10-10/3组合开关结构与原理
1

(完整版)常用低压电器试题.doc

(完整版)常用低压电器试题.doc

(完整版)常用低压电器试题.doc一、选择题1 、功率小于()的电动机控制电路可用HK 系列刀开关直接操作。

A 、4KW B、 5.5KW C、7.5KW D 、15KW2 、HZ10 系列组合开关的额定电流一般取电动机额定电流的()。

A 、1 ~1.5 倍B、1.5 ~2.5 倍C、2.0 ~3.0 倍 D 、3.5 ~5 倍3 、交流接触器的()发热是主要的。

A 、线圈B、铁心C、触点D、短路环4 、由 4.5KW 、5KW 、7KW3 台三相笼型感应电动机组成的电气设备中,总熔断器选择额定电流()的熔体。

A 、30A B、 50A C、70A D 、 15A5 、 DZ5-20 型低压断路器的欠电压脱扣器的作用是()。

A 、过载保护B、欠电保护C、失压保护D、短路保护6 、交流接触器短路环的作用是()。

A 、短路保护B、消除铁心振动C、增大铁心磁通D 、减少铁心磁通7 、常用低压保护电器为()。

A 、刀开关B、熔断器C、接触器 D 、热继电器8 、手动切换电器为()。

A 、低压断路器B、继电器C、接触器 D 、组合开关9 、低压电器产品全型号中的第一位为()。

A 、设计序号B、基本规格代号C、类组代号D、辅助规格代号10 、低压开关一般为()。

A 、非自动切换电器B、自动切换电器C、半自动切换电器D 、无触点电器11 、 HH 系列刀开关采用储能分合闸方式,主要是为了()。

A 、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12 、用于电动机直接启动时,可选用额定电流等于或大于电动机额定电流()三极刀开关。

A 、1 倍B、 3 倍C、 5 倍 D 、7 倍13 、 HZ 系列组合开关的储能分合闸速度与手柄操作速度()。

A 、成正比B、成反比C、有关 D 、无关14 、按下复合按钮时,()。

A 、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15 、 DZ5-20 型低压断路器的热脱扣器用于()。

低压电器设备型号的铭牌解释

低压电器设备型号的铭牌解释

低压电器设备型号的含义1.刀开关□□□□1 2 3 41——类型代号2——设计代号3——额定电流(安)4——极数类型代号如下;HK——开启式负荷开关HH——封闭式负荷开关HD——单投刀开关HS——双投刀开关HR——熔断式刀开关HZ——组合开关2.胶盖瓷底闸刀开关(开启式负荷开关)HK 1——□HK——开启式负荷开关1——设计序号□——额定电流3.铁壳开关(封闭式负荷开关)HH4——□/□12HH——封闭式负荷开关4——设计序号1——额定电流2——极数4.组合开关(转换开关)HZ10系列HH 10——□□/□1 2 3HH——组合开关10——设计序号1——额定电流2——专门用途代号3——极数HZ3——132型组合开关HZ3——132HZ——组合开关3——设计序号132——基本规格代号5.自动空气开关DZ 5——20□/□□1 2 3DZ——塑料壳式自动开关5—设计序号20—额定电流1---配电用自动开关加代号P 2---极数3——(0表示无脱扣器式、1表示热脱扣器式、2表示电磁脱扣器式、3表示复式)6.低压熔断器RCIA系列瓷插式熔断器R C 1 A——□R---熔断器C—插入式1——设计序号A—改型设计□—额定电流封闭管式熔断器R M 10——□R—熔断器M—无填料封闭管式10—设计序号□—熔断器额定电流RLI系列螺旋式熔断器R L I——□R—熔断器L—螺旋式I—设计序号□—熔断器额定电流RTO系列有填料封闭管式熔断器R T O ——□R—熔断器T—有填料封闭管式0—设计序号□—熔断器额定电流RLS系列螺旋式快速熔断器R L S ——□R—熔断器L—螺旋式S—快速□—熔断器额定电流7。

主令电器控制按钮L A □——□□□1 2 3 4L—主令电器A—按钮1—设计序号2—常开触头数3—常闭触头数4—结构形式型号中的结构形式可分为;K—开启式H—保护式S—防水式F—防腐式J—紧急式X—旋钮式Y—带钥匙式D—带指示灯式交流接触器C J □——□C—接触器J—交流1—设计序号2—主触头额定电流1 2直流接触器C Z □——□/□□1 2 3 4C—接触器Z—直流1—设计序号2—主触头额定电流3—常开触头数4—常闭触头数时间继电器J S 7 —□ AJ—继电器S—时间7—设计序号□—基本规格代号A—结构设计稍有改进J S 11 —□□□A B CJ—继电器S—时间11—设计序号A——1表示延时范围为0.4~8秒2表示延时范围为2~40秒3表示延时范围为10~240秒4表示延时范围为1~20分5表示延时范围为5~120分6表示延时范围为3~72小时B—1表示通电延时2表示断电延时C—空格表示采用螺丝刀调节延时B表示采用旋钮调节延时中间继电器J Z □—□□1 2 3J—继电器Z—中间1—设计序号2—常开触头数3—常闭触头数。

HZ12A系列组合开关(电源切断开关)-PDF

HZ12A系列组合开关(电源切断开关)-PDF
开关电器类
HZ12A
系列
1 适用范围
HZ12A系列电源切断开关适用于交流50Hz(60Hz)电压380V(660V)的机床电气控制电路中的电源接 通与切断之用,同时也可作为铸造、纺织、轻工、化工等机械设备的电气控制箱(柜)的电源总开关和 直接起动,Y-△起动,倒顺起动交流电动机等电感性负载的起动开关。 符合标准:GB 14048.3 IEC 60947-3。
E-141
1 ON
φ10
B
φ60
C 58 58
D 36 36
HZ12A-□/02开门断电式外形及安装尺寸
型号 HZ12A-25/02 HZ12A-32/02 A 72 72 B 72 72 C 114 114 D 36 36 L 146 146
6 订货须知
用户订货时,采用开关的完整型号进行订货。 例如:订货组合开关HZ12A型,约定发热电流25A,普通面板式电源切断开关,10台。 订货代号为HZ12A-25/07,10台。
5 外形及安装尺寸
HZ12A-25/02型、32/02型安装开孔尺寸箱(柜)内安装板箱(柜)门。
HZ12A-□/07型外形尺寸 HZ12A-□/01型外形尺寸 HZ12A-25/01型、32/01型安装开孔尺寸
δ1~ 6
δ 1~ 6
板前安装 4-φ4.5
板后安装 4-φ4.5
0
0 OFF
1 B
2-φ3.5 32.5
1×10 1×10
300 300
4
4
作Y-△起动电动机 功率(kW)
3×104
1×104 300
E
4 分类
型号 HZ12A-□/01 HZ12A-□/02 HZ12A-□/03 HZ12A-□/04 HZ12A-□/05 HZ12A-□/06 HZ12A-□/07 HZ12A-□/08 分类 基型面板式电源切断开关 开门断电式电源切断开关 基型面板式Y-△转换开关 开门断电式Y-△转换开关 基型面板式倒顺转换开关 开门断电式倒顺转换开关 普通面板式电源切断开关 普通面板式双速转换开关

普诺菲样本

普诺菲样本

高低压成套电气24-35kV开关柜系列6-12kV开关柜系列0.4kV低压开关柜系列KYN□-24型铠装移开式交流金属封闭开关设备XGN15-24kV型六氟化硫开关设备KYN61-40.5型铠装移开式交流金属封闭开关设备KYN10-40.5型铠装移开式交流金属封闭开关设备JYN1-40.5型金属封闭型移开式开关柜GBC-40.5型手车式高压开关柜XGN17-40.5型固定式交流金属封闭开关设备020304050607080910111213141516171819 KYN28A-12(GZS1-12Z)型铠装中置式金属封闭开关设备XGN2-12Z型固定式金属封闭开关设备XGN66-12型固定式封闭开关设备HXGN□-10Z型环网真空开关柜XGN15-12(L)型户内高压六氟化硫环网开关设备GCK型低压抽出式开关柜GCS型低压抽出式开关柜MNS型低压抽出式开关柜GGD型交流低压配电柜XL-21型动力配电箱PZ30住宅类、非标类配电箱ZBW 型系列组合式变电站(欧式)YBW27组合式变电站(美式)电缆分支箱2021222324PZ2-12高压无功自动补偿成套装置GZD(W)型微机监控高频开关直流电源柜箱式变电站系列电网质量及直流屏系列252627PR194多功能电力仪表 微机综合保护装置PH2008漏电火灾报警系统仪表、电气自动化及电气火灾监控报警系列2产品概述柜体结构采用敷铝锌板比多重折弯组装而成。

完全金属铠装及彻底分隔。

所有设备的操作均可在柜门关闭状态下进行。

柜壳密封度高,防止设备受杂物和虫害侵入,防护等级IP4X 。

简单且有效的闭锁,防止误操作。

主回路采用复合绝缘,绝缘性能可靠。

真空断路器及其操动机构仅需少量维护。

更换断路器非常主要技术参数简单,手车互换性好。

参数范围大:额定电流可在630A~3150A 之间选择。

二次线敷设于尺寸宽裕的线槽内,容易接线。

电缆室有充裕的空间,可联接多根电缆。

HZ5系列组合开关-PDF

HZ5系列组合开关-PDF
开关电器类
HZ5 系列
组合开关
1 适用范围
HZ5系列组合开关主要用于交流50Hz~60Hz,电压380V及以下的电气线路中作电源开关和笼型感应 电动机的起动,换向,变速开关,也可作控制线路的换接之用。
符合标准:GB 14048.3,IEC 60947-3。
2 型号及含义
主令控制用时型号 HZ 5-□/□ □ □
接线圈编号
定位特征-60°
控制电动机功率
约定发热电流值: 10A、20A、40A、63A
设计序号
组合开关
3 主要参数及技术性能
型号
HZ5-10 HZ5-20 HZ5-40 HZ5-63
Ith Ui Ue Ie 额定控 AC-23时操作循环数
AC-3时 操作频率
(A) (V) (V) (A) 制功率 空载
5 外形及安装尺寸
型号 HZ5-10 HZ5-20 HZ5-40 HZ5-63
Lmax 36+14n 37+13n 47+16n 44+26.5n
Lmax 38 38 38 50
0
1
2
a
45 60
φ52 4-φ5
45
4-φ5
φ72
HZ5-10
2-φ3.5 8φ
HZ5-40
3-φ4.5 φ10
34
120°
1—2 3—4 5—6 7—8 9 — 10 11 — 12 13 — 14 15 — 16
4 其它
4.1 分类 按用途分: 电源开关,电动机起动开关:双极L01;三极L02;四极L03; 两种电压转换开关:双极M04;三极M06; 电动机可逆转换开关:M05; 星三角起动开关:M07; 多速电机变速开关:双速M08;三速M16。 4.2 开关接点图

PEOPLE ELE HZ10系列组合开关 说明书

PEOPLE ELE HZ10系列组合开关 说明书

HZ10系列组合开关(以下简称开关),适用于交流50Hz ,电压380V 及以下,直流220V 及以下的电路中,供手动不频繁地接通或分断电路,换接电路、测量电路之用,亦可控制小容量交流电动机。

产品符合GB14048.3-2008《低压开关设备和控制设备 第3部分:开关、隔离器、隔离开关以及熔断器组合电器》标准。

1 适用范围2 结构3 型号说明开关的动、静触头(刀片)分别装于数层绝缘件内,动触头跟随手柄旋转而变更其通断位置。

操作机构由滑板、凸轮、扭簧及手柄组成。

操作机构由扭簧储能,与手动操作速度无关,从而提高了产品的电气性能。

HZ 10极数:1、2、3约定发热电流:10A 、25A 、63A 设计序号组合开关4.1 额定工作电压a AC 380V b DC 220V4.2 额定绝缘电压:660V4.3 约定发热电流:10A 、25A 、63A 4.4 使用类别:AC-22A DC-21A4 基本参数5 正常工作条件5.1 周围空气温度:-5℃~+40℃,24h 内平均温度不超过+35℃;5.2 开关安装地点的海拔不超过2000m;注:控制电动机正反转开关,必须在电动机完全静止时才允许反方向起动。

7 产品外形尺寸及安装尺寸见图A、5.3 大气的相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为+25℃,并考虑到因温度变化发生在该产品表面上的凝露;5.4 开关的污染等级为3级;5.5 开关的安装类别为Ⅱ、Ⅲ类;5.6 开关安装在雨雪不能侵袭且无明显振动的地方,安装环境中无足以腐蚀金属和破坏绝缘的气体、尘埃;5.7 开关可安装在任意倾斜位置的场合。

6 开关直接控制电动机参数型号HZ10-10/3HZ10-25/3380V 时极限操作电流闭合电流 (A )次94155100100断开621081010380V 时允许起动及控制的Y 系列电动机容量(kW )33.5电流(A )712电流 (A )次8 开关接线图型号规格极数层数接线图号约定发热电流AHZ10-□/1 HZ10-□/2 HZ10-□/3123123123102563√√√√√√√图号10ⅠⅡX1C1X2X1C2C1X3X2X1C3C2C1图号2图号300ⅠⅡ00ⅠⅡ图B 板后接线式表1型号HZ10-10 HZ10-25 HZ10-63外形尺寸安装尺寸A165100142A286114153H6D+6n78+10n102+15nC68992132B1B274100139S5675590128J--13K29+6n38+6n47+6n备注“n”为极数50Ф。
