机械精度设计与检测复习题集含答案
机械精度设计与检测基础期末复习题
5.评定量块精度的指标有哪些？ 量块长度、量块的中心长度、量块的标称长度、任意点 的量块长度偏差、量块长度变动量、量块测量面的平面 度误差。 6.量块按“级”分类是根据（ ）精度来区分的，共分为 （）五个级别！ 制造精度、K、0、1、2、3；其中K级最高，3级最低！ 7.量块分级的主要依据是（ ）、（ ）和（ ）。 量块长度极限偏差、 量块长度变动量的允许值、 量块测量面的平面度；
4
课程复习
1.什么叫测量？ 将被测量与测量单位/标准量在数值上进行比较的过程。 2.测量的四个要素是什么？ 被测对象、计量单位、测量方法和测量精度。 3.用什么来表示测量精度？ 测量极限误差和测量不确定度。 计量器具的不确定度是一项综合精度指标，包括示值误差、 示值变动性、回程误差、灵敏限及调整标准件误差等综合影 响。不确定度用误差界限表示。 4.什么叫检验和检定？ 判断被测对象（零件）是否合格的过程是检验，不需得出被 测对象的实际测量值。 评定计量器具是否合格的过程就是检定！
√ x
√ √
x
√ x
x √
x
30
√ √ √
√
x x
x
x x
x x
31
√ √
x
√ x
√ √
√ x x x
√
32
选择题 AB ACD
AB
ACD
ACD
ABCD
BD
33
B D
BC
BCE BD
CDE
34
公称要素
基准
导出
被测
实际要素
与尺寸线错开
靠近 单一要素
形状、 大小、 方向、 位置 大于
关联要素 小于
检定后的中心长度尺寸
7
机械精度复习资料带答案

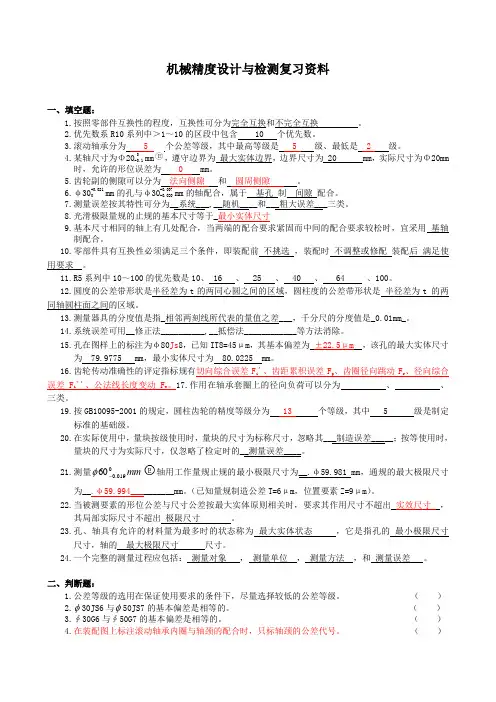

机械精度设计与检测复习资料一、填空题：1.按照零部件互换性的程度，互换性可分为完全互换和不完全互换 。
2.优先数系R10系列中＞1～10的区段中包含 10 个优先数。
3.滚动轴承分为 5 个公差等级，其中最高等级是 5 级、最低是 2 级。
4.某轴尺寸为Φ20 0 -0.1mm，遵守边界为 最大实体边界，边界尺寸为 20 mm ，实际尺寸为Φ20mm 时，允许的形位误差为 0 mm 。
5.齿轮副的侧隙可以分为 法向侧隙 和 圆周侧隙 。
6.φ30+0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 基孔 制 间隙 配合。
7.测量误差按其特性可分为__系统___,__随机____和___粗大误差___三类。
8.光滑极限量规的止规的基本尺寸等于_最小实体尺寸9.基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用 基轴 制配合。
10.零部件具有互换性必须满足三个条件，即装配前 不挑选 ，装配时 不调整或修配 装配后 满足使用要求 。
11.R5系列中10～100的优先数是10、 16 、 25 、 40 、 64 、100。
12.圆度的公差带形状是半径差为t 的两同心圆之间的区域，圆柱度的公差带形状是 半径差为t 的两同轴圆柱面之间的区域。
13.测量器具的分度值是指_相邻两刻线所代表的量值之差___，千分尺的分度值是_0.01mm_。
14.系统误差可用__修正法__________,__抵偿法____________等方法消除。
15.孔在图样上的标注为φ80Js 8，已知IT8=45μm ，其基本偏差为 ±22.5μm ，该孔的最大实体尺寸为 79.9775 mm ，最小实体尺寸为 80.0225 mm 。
16.齿轮传动准确性的评定指标规有切向综合误差F i '、齿距累积误差F p 、齿圈径向跳动F r 、径向综合误差F i ''、公法线长度变动F w 。
《机械精度设计与检测基础》模拟试题答案
二、填空题（每空1分，共22分）
1. 完全互换（绝对互换） 、 不完全互换（有限互换） 。
2. 基轴，基孔。
3. 小径。
4. 轴，过度，上。
5. Ra,Rz 。
6. 普通螺纹公称尺寸，中径公差带，顶径公差带和旋合长度。
7. 体外作用，最大实体，实际，最小实体。
8. 定向负荷，旋转负荷，摆动负荷。
9. , r , p , 。
=IT6=16μm
（2）本题无特殊要求，选基孔制，孔的基本偏差为H,即EI=0。
（3）轴的基本偏差： = ES – ei = +25-ei ≤+32 即ei ≥ -7
查表得轴的基本偏差为 j , ei = -5
（4）选的配合为:φ 50
（5）公差带图为：
+25
+
0
-
+11
H7
jjj
为9级，轴为9级
⑵ 基孔制，孔的基本偏差为H EI=0 Xmin=EI-es=0,es=0
轴的基本偏差为h。ei=es-Td=-52μm，
（3） 配合代号 Φ30=H9/h9
2. 答：⑴ 求平均值=
+
0
-
+52
TD
Φ30mm
ES=EI+TD=+52μm
Td
-52
+−++++−++
齿厚公称尺寸
与上、下偏差
返 回 目录
ഥ
= . −.
−.
21
模拟试题4答案
一、单项选择题
1.①、2. ①、3. ③ 、4. ④ 、5. ② 、6. ③ 、 7. ①、 8. ② 、
机械精度设计与检测习题集(含答案)
第一章绪论参考答案一、判断题（正确的打√，错误的打×)1.不经挑选,调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件. ( √)2.互换性原则中适用于大批量生产。
（╳）3.为了实现互换性，零件的公差应规定得越小越好. （╳)4.国家标准中,强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（╳）5.企业标准比国家标准层次低,在标准要求上可稍低于国家标准。
( ╳)6.厂外协作件要求不完全互生产。
（╳)7.装配时需要调整的零、部件属于不完全互换。
( √）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（╳）9.产品的经济性是由生产成本唯一决定的。
（╳）10.保证互换的基本原则是经济地满足使用要求。
（√）11.直接测量必为绝对测量。
( ×) （绝对、相对测量：是否与标准器具比较)12.为减少测量误差，一般不采用间接测量.（√)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量.( ×）14.使用的量块数越多，组合出的尺寸越准确.（×）15.0~25mm千分尺的示值范围和测量范围是一样的。
（√)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值.( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。
( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。
( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律.( √）四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答:（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
机械精度设计及检测技术期末考试题
机密★启用前大连理工大学网络教育学院2019年秋《机械精度设计与检测技术》期末考试复习题☆注意事项：本复习题满分共：400分。
一、单项选择题1、比较两尺寸精度高低的依据是（C ）。
A.基本偏差B.公差数值C.公差等级D.极限偏差2、国家标准规定的尺寸公差等级为（D ）。
A.1～12共12级B.1～18共18级C.1～20共20级D. 01～18共20级3、基本偏差为r的轴的公差带与基准孔H形成（B ）。
A.间隙配合B.过盈配合C.过渡配合D.过渡或过盈配合4、下列配合中（D ）的配合最紧。
A.H7/g6B.JS7/h6C.H7/h6D.H7/s65、零件尺寸的极限偏差是（B ）。
A.测量得到的B.设计给定的C.加工后形成的D.计算得到的二、填空题1、一个完整的测量过程应包含四个要素，它们是、、、。
测量对象、计量单位、测量方法、测量精度2、随机误差通常服从正态分布规律：这时具有的特性是、、、。
对称性、单峰性、有界性、抵偿性3、在等精度精密测量中，多次测量同一量是为了。
减小随机误差对测量结果的影响4、测量误差按其性质可分为三大类：、和。
系统误差、随机误差、粗大误差5、环境对测量的影响包括温度、、和振动等，其中影响最大。
湿度、气压、温度三、判断题1、Φ60g9的极限偏差以下偏差ei为基本偏差。
（×)2、当孔的基本偏差为H，轴的基本偏差为js至n时，一般均为过渡配合。
（√)3、尺寸精度及配合的设计，通常也称公差与配合的选用。
（√)4、公差原则可以用来指导量具设计，提高检测效率，降低检测费用。
（√)5、最大实体要求主要用于满足足够强度功能要求的场合。
（×)四、名词解释1、标准化在制订标准、组织实施标准和对标准实施进行监督的社会活动的全过程。
2、实际尺寸测量零件时获得的尺寸，也称实测尺寸或实测局部尺寸。
3、极限尺寸尺寸要素允许的尺寸的两个极端值。
4、极限偏差上（下）极限尺寸减去公称尺寸得到上（下）极限偏差值。
机械精度设计与检验复习大纲及答案完
机械精度设计复习大纲第一章绪论1.保证互换性生产的基础是什么？标准2.什么是标准化？为了在一定范围内获得最佳秩序，对现实问题或潜在问题制定共同使用和重复使用的条款的活动。
也就是制定标准和贯彻标准的全过程。
3.什么是标准？标准是不是法则条文？在一定范围内使用的统一规定。
是为了在一定范围内获得最佳秩序，经协商一致制定。
并由公认机关批准，共同使用和重复使用的一种规范性文件。
是。
4.什么是公差？几何量允许的变动量。
是互换性生产的保证5.什么是检测？是检验和测量的总称。
是实现互换性生产的过程，手段，措施。
6.为什么产品的数值要规定统一的数系进行协调？由于数值不断关联，不断传播，涉及许多部门领域。
因此，技术参数的数值不能随意选择，而应在一个理想的，统一的数系中选择，用统一的数系来协调各部门的生产。
7.优先数系是什么数系？优先数系的公比是什么？十进制等比数列。
公比q r=r倍根号下10 （r=5 10 20 40 80）8.量块按什么进行分等？又按什么进行分级？组成公称尺寸时，其块数最多为几块？测量精度分5等，制造精度分5级，4块等比级高9.用外径千分尺测量的方法属于哪种检测方法？绝对测量，接触测量法10.用比较仪测量的方法属于哪种检测方法？相对测量法，接触测量法11.用卡尺测量的方法属于哪种检测方法？绝对测量，接触测量法12.R10/3数列是什么数列？在R10系列中，每逢3项取一个优先数而形成。
派生数列13．测量过程的四要素是什么？测量方法，测量精度，计量单位，被测对象。
14．互换性可分为哪两种？完全互换性，不完全互换性。
第二章尺寸公差1．孔、轴配合的基本尺寸有哪些要求？用什么符号表示？强度，刚度，安全性，符合优先数系①线性尺寸：两点之间的距离。
②基本（公称）尺寸：设计确定的尺寸，用符号D表示。
③极限尺寸：尺寸要素允许的尺寸的两个极端值孔的上极限尺寸：Dmax孔的下极限尺寸：Dmin轴的上极限尺寸：dmax轴的下极限尺寸：dmin④实际尺寸：通过测量获得的某一孔或轴的尺寸。
机械精度设计与检测基础课后题(附答案)
一．1、按优先数的基本系列确定优先数：（1）第一个数为10，按R5系列确定后五项优先数。
解：后五项优先数是16，25，40，63，100。
（2）第一个数为100，按R10/3系列确定后三项优先数。
解：后三项优先数是200，400，800。
2、试写出R10优先数系从1～100的全部优先数（常用值）。
解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。
3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。
试判断它们属于优先数系中的哪一种?其公比是多少？解：它们属于R10 （0.50，2.00），公比是1.25。
三．1、孔的基本尺寸D=50mm，最大极限尺寸D max=50.087mm，最小极限尺寸D min=50.025mm，求孔的上偏差ES，下偏差EI 及公差T D，并画出公差带图。
解：根据公式可得孔的上偏差ES=D max-D = 50.087-50 = +0.087 mm孔的下偏差EI=D min-D = 50.025-50 = +0.025 mm孔的公差T D=︱D max - D min︱=0.062 mm+ 0 -+0.087+0.025 502、设某配合的孔径为027.0015+φ，轴径为016.0034.015--φ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙(或过盈)、平均间隙(或过盈)和配合公差，并画出尺寸公差带图与配合公差带图。
解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15轴: d max =φ14.984 d min =φ14.966 (2)极限偏差：孔：ES=+0.027 EI=0 轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018 (4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016平均间隙()0385.021min max +=+=X X X av(5)配合公差：T f = T D + T d =0.027+0.018=0.045 (6)尺寸公差带和配合公差带图，如图所示。
《机械精度设计与检测》题库-简答题
1. 试述滚动轴承相配件形位公差有何要求？答：a.轴颈和外壳孔应采用包容要求。
b.轴颈和外壳孔要有圆柱度公差。
c.轴肩和外壳孔肩要有端面圆跳动公差。
d.轴颈轴线和外壳孔轴线要有同轴度公差。
2.矩形花键联结形位公差有何要求？答：a.键和键槽的中心平面对小径定心平面轴线的对称对误差和等分度误差。
b.键和键槽侧面对小径定心表面轴线的平行度误差。
3.影响普通螺纹结合精度（互换性的偏差和误差）的因素有哪些？答：a.中径偏差b.螺距偏差c.牙型角偏差4.试论述齿轮渐开线检测时，采用的仪器名称、检测方法？答：齿轮渐开线测量仪；相对测量法、接触式测量。
5. 评价齿轮精度的主要指标有哪些？答：单个齿距偏差，齿距积累总偏差，轮廓总偏差，螺旋线总偏差。
6. 齿轮的基本使用要求是什么？答：传动的精准性，传动的稳定性，载荷分布的均匀性，侧隙。
7. 为什么要规定齿轮啮合时的最小侧隙？用什么指标评价侧隙？该最小侧隙的大小与齿轮的精度等级是否有关？答：（1）为了保证传动灵活用以贮存润滑油，热补偿变形；（2）装配误差，制造误差，齿厚偏差，公法线长度；（3）无关（与润滑和转速有关）。
8. 试述矩形花键的形位公差要求有哪些？答：尺寸公差（定心表面）：包容要求；位置度公差（键宽，键槽宽）：最大实体要求。
9. 矩形花键的尺寸配合是什么？采用什么配合制？分为几种？答：（1）（2）矩形花键配合采用基孔制；（2）按精度要求分：一般使用与精密传动使用两种；按使用要求分：滑动、紧滑动和固定三种装配型式。
10.试述齿厚偏差检测时，采用的仪器名称、检测方法。
其他1、选定公差等级的基本原则是什么？答：在首先满足使用要求的前提下，尽量降低精度要求，使综合经济效果为最好2、基准制的选用原则是什么？答：主要考虑工艺的经济性和结构的合理性，一般情况下，优先采用基孔制，这样可以减少备用的定值孔用刀具、量具的种类，经济效益比较好3、那些情况下，采用基轴制？答：以下情况下，采用基轴制1）直接用冷拉钢材做轴，不再加工2）与标准件配合，如滚动轴承外环外径、标准圆柱销外径与孔的配合。
机械精度设计与检测试题
单项选择题：1. 互换性生产的技术基础是（）。
A 大量生产B 公差C 检测D 标准化2. 用公法线千分尺测量齿轮公法线长度的方法属于（）。
A 相对测量法B 绝对测量法C 综合测量法D 间接测量法3. φ 20f 6 、φ 20f 7 和φ 20f 8 的相同偏差是（）。
A 下偏差B 上偏差C 实际偏差D 公差4. 比较孔或轴的加工难易程度的高低是根据（）。
A 公差值的大小B 公差等级系数的大小C 标准公差因子D 基本尺寸的大小5. 定向公差带具有综合控制被测要素的（）。
A 形状和位置误差的职能B 形状和定向误差的职能C 定向和定位误差的职能D 形状误差和跳动的职能6.GB1144 － 87 规定矩形花键联结的定心方式采用（）。
A 大径定心B 小径定心C 键宽定心D 中径定心7. 为保证使用要求，应规定轴键槽两侧面的中心平面对基准轴线的（）。
A 平行度公差B 垂直度公差C 倾斜度公差D 对称度公差8. 螺纹的实际中径用（）。
A 大径表示B 小径表示C 中径表示D 单一中径表示9. 齿轮的齿向误差主要影响齿轮转动的（）。
A 齿侧间隙B 传递运动的准确性C 传动的平稳性D 载荷分布均匀性10. 引起封闭环同向变动的组成环叫做（）。
A 减环B 增环C 调整环D 修配环11. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（）。
A 直线度B 平面度C 圆度D 同轴度12. φ 40k6 （）轴颈与深沟球轴承内圈配合的性质为（）。
A 过渡配合B 过盈配合C 过渡或过盈配合D 间隙配合13. 齿轮齿厚偏差Δ E s 用来评定（）。
A 传递运动的准确性B 传动的平稳性C 载荷分布均匀性D 齿侧间隙14. 相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。
A 间隙配合B 过渡配合C 可能是间隙配合也可能是过渡配合D 过盈配合15. 利用同一方法加工φ 50H7 孔与φ 100H6 孔应理解为 ( ).A 前者加工困难B 后者加工困难C 两者加工难易相当D 加工难易程度无法比较16. 影响齿轮传递运动准确性最主要的误差是 ( ).A 齿形误差B 齿向误差C 齿距累积误差D 螺旋线波度误差17. 孔的作用尺寸（）。
西南科技大学机械精度设计与检测复习资料以及答案
精度设计与检测1-5 CBBAB 7-12CDBA(AD)14-19 BBCAA 20-25 DABBA 26-30 ABDAD 31-35 CDABA 36-40ABBBA 41-49(AC)DBDCBC单项选择题： 1.5650h S φ是 。
A 、过渡配合B 、间隙配合C 、过盈配合D 、任何配合 2.某机床主轴转速为50、63、80、100、125、…单位min r ，它们属于 系列。
A 、R5B 、R10C 、R40D 、R80 3.一般说来，同一要素的形状误差 ___ __ 位置误差。
A 、大于B 、小于C 、大于或者小于D 、没有关系 4.某轴对于基准轴线的径向全跳动误差为0.08mm ，则该轴对于此基准轴线的同轴度误差___。
A 、小于等于0.08mmB 、大于等于0.08mmC 、A 和B 均有可能 6.承受旋转负荷的滚动轴承套圈与轴（孔）的配合应比承受定向负荷的配合 。
A 、松些B 、紧些C 、松紧程度一样D 、松紧都可以 7.工件的最大实体实效尺寸是___ __。
A 、测量得到的B 、装配时产生的C 、设计给定的D 、加工后形成的8. 公差带的大小有 决定。
A 、基本偏差B 、基本尺寸C 、公差等级D 、标准公差10. 量块按级使用比按等使用精度__ __。
A 、高B 、低C 、一样11.下面为基孔制过盈配合的公差带表示方法的是 。
A 、67u H .;B 、78h H ;C 、67k H ;D 、67h U12. 下列配合中配合性质完全相同的是 和 。
A 、6730g H φ；B 、7630h G φ ；C 、7630G h φ；D 、 6730h G φ；14.在一般情况下，工作表面比非工作表面应选用_ ____的表面粗糙度值。
A 、较大B 、较小C 、相同D 、都可以 15. 平键联结中键与键槽宽和轮毂宽的配合采用 __。
A 、基孔制B 、基轴制C 、间隙配合D 、过盈配合 17. 国标规定优先选用基孔制配合，是____ _ 。
《机械精度设计》课程知识 复习 学习材料 试题与参考答案
《机械设计精度》课程知识复习学习材料试题与参考答案一、单选1.尺寸φ80JS8，已知IT8=46μm，则其最小极限尺寸是（D）mm。
A.Ф79.947B.Ф79.957C.Ф79.967D.Ф79.9772.含有下列哪项误差的测得值应该按一定的规则，从一系列测得值中予以剔除（D）。
A.定值系统误差B.变值系统误差C.随机误差D.粗大误差3.被测要素采用最大实体要求的零形位公差时( B)A.位置公差值的框格内标注符号○B.位置公差值的框格内标注符号Φ0○C.实际被测要素处于最大实体尺寸时，允许的形位误差为零D.被测要素遵守的最大实体实效边界等于最大实体边界4.作用尺寸是存在于（A），某一实际轴或孔的作用尺寸是唯一的A.实际轴或孔上的理想参数B.理想轴或孔上的实际参数C.实际轴或孔上的实际参数D.理想轴或孔上的理想参数5.尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是（C）mmA.Ф80.003B.Ф80.013C.Ф80.023D.Ф80.0336.当相配孔、轴既要求对准中心，又要求装拆方便时，应选用（C）。
A.间隙配合B.过盈配合C.过渡配合D.间隙配合或过渡配合7.一般配合尺寸的公差等级范围为（C）。
A.IT1～IT7B.IT2～IT5C.IT5～IT13D.IT8～IT148.标准对平键的键宽尺寸b规定有（C）公差带。
A.一种B.两种C.三种D.四种9.相互结合的孔、轴间有相对运动，它们的配合必须选用（B）A.过盈配合B.间隙配合C.过渡配合D.优先配合10.形位公差带形状是半径差为公差值t的两圆柱面之间的区域有( B)A.同轴度B.径向全跳动C.任意方向直线度D.圆柱度11.基本偏差代号f的基本偏差是（C）。
A.ESB.EIC.esD.ei12.在装配尺寸链中，封闭环的公差往往体现了机器或部件的精度，因此在设计中应使形成此封闭环的尺寸链的环数(C)。
A.越多越好B.多少无宜C.越小越好13.对于径向全跳动公差，下列论述正确的有(C )A.属于形状公差B.属于位置公差C.属于跳动公差D.与同轴度公差带形状相同14.形位公差值选择总的原则是在满足（B）的前提下，选用（）的公差值。
大工21秋《机械精度设计与检测技术》在线作业1-学习资料-附答案
大工21秋《机械精度设计与检测技术》在线作业1试卷总分:100 得分:1001.下列不属于精度设计的基本方法的是（）。
【A.项】类比法【B.项】计算法【C.项】试验法【D.项】分析法【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D2.以下属于互换性按应用场合分类的是（）。
【A.项】外互换【B.项】完全互换【C.项】几何参数互换【D.项】功能互换【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A3.下列关于互换性的重要意义和作用说法错误的是（）。
【A.项】机器维修方便【B.项】生产成本显著提高【C.项】产品质量提高【D.项】缩短设计周期【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B4.以特定单位表示线性尺寸值的数值称为（）。
【A.项】公称尺寸【B.项】实际要素【C.项】尺寸【D.项】极限尺寸【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C5.下列不属于尺寸偏差的数值是（）。
【A.项】没有符号的绝对值【B.项】正值【C.项】负值【D.项】零【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:A6.以下表示最小实体尺寸的是（）。
【A.项】MMC【B.项】MMS【C.项】LMC【D.项】LMS【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:D7.当极限偏差均为正值，极端情况下是下极限偏差为零时，公差带（）。
【A.项】在零线的下方【B.项】在零线的上方【C.项】跨在零线上【D.项】其他选项均不正确【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:B8.当孔的公差带与轴的公差带相互交叠时，这种配合为（）。
【A.项】过盈配合【B.项】间隙配合【C.项】过渡配合【D.项】极限配合【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C9.公差等级越高，（）。
【A.项】公差值越小，越易于加工【B.项】公差值越大，越易于加工【C.项】公差值越小，越难加工【D.项】公差值越大，越难加工【解析】本题难度中等，请按照大工课程学习要求完成【正确-答案】:C10.公差等级的应用中，IT5一般用于（）。
机械精度设计基础 试题与答案
一、判断题(13小题,共13.0分)(1分)[1]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。
（ ） (1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。
（ ）(1分)[3]角度量值因为能通过等分圆周来获得任意大小的角度，因此无需再建立角度量值基准( )(1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。
（ ） (1分)[5]计量器具的误差总和反映在示值误差和测量的重复性上。
( )(1分)[6]一般来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。
（ ）(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。
（ ）(1分)[8]为减少测量误差，一般不采用间接测量。
( )(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（ ）。
(1分)[10]结构型圆锥配合应优先选用基轴制配合。
（ ）(1分)[11]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。
( ) (1分)[12]图样标注中0.021020φ+孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。
（ ）(1分)[13]滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。
（ ）二、填空题(12小题,共24.0分)(2分)[1]齿轮的基节偏差主要是由( )和( )引起的。
(2分)[2]已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为( )。
(2分)[3]滚动轴承内圈内径的公差为10m μ，与之相配合的轴颈的直径公差为13m μ，若要求的最大过盈max Y 为-25m μ，则轴颈直径的下偏差为( ) m μ。
(2分)[4]量块组合使用时，为减少量块组合的积累误差，应力求使用最少的块数，一般不超过 块。
(2分)[5]配合代号为φ50H10／js10的孔轴，已知IT10=0.100mm ，其配合的极限间隙（或过盈）分别为( )mm 、( )mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

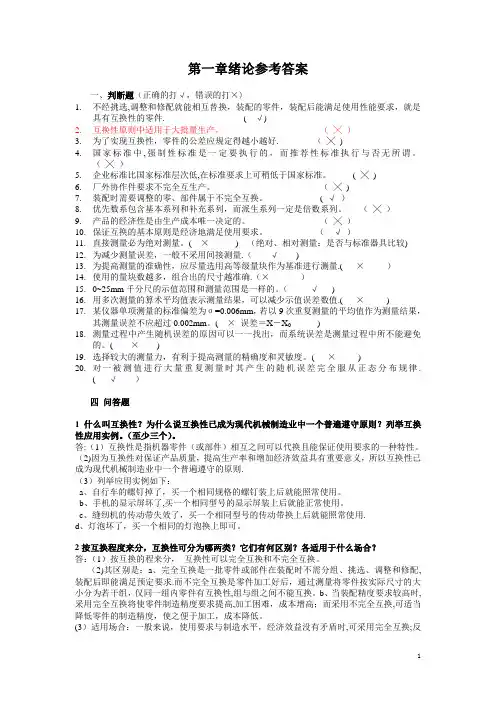

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。
（√）2.互换性原则中适用于大批量生产。
（╳）3.为了实现互换性，零件的公差应规定得越小越好。
（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。
（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。
（╳）6.厂外协作件要求不完全互生产。
（╳）7.装配时需要调整的零、部件属于不完全互换。
（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。
（╳）9.产品的经济性是由生产成本唯一决定的。
（╳）10.保证互换的基本原则是经济地满足使用要求。
（√）11.直接测量必为绝对测量。
( × ) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。
( √ )13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。
( × )14.使用的量块数越多，组合出的尺寸越准确。
(× )15.0~25mm千分尺的示值围和测量围是一样的。
( √ )16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。
( × )17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。
( ×误差＝X－X0 )18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( × )19.选择较大的测量力，有利于提高测量的精确度和灵敏度。
( × )20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( √ )四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。
b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。
c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。
d、灯泡坏了，买一个相同的灯泡换上即可。
2按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。
（2）优先数是指优先数系中的每个数。
6．代号“GB321-1980”、“JB179-1983”和“ISO”各表示什么含义？答：它们表示的含义是：（1）GB321—1980∣∣∣国文年家件代标号准（2） 179—1983∣∣∣机文年械件代工号业部标准（3）ISO——国际标准化组织7．下面两列数据属于哪种系列？公比为多少？（1）机床主轴转速为200，250，315，400，500，630，、、、单位r/min（2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。
1010答：（1）基本系列R10，公比为。
（2）派生系列，公比为2。
8 测量的实质是什么？一个完整的测量过程包括哪几个要素？答：（1）测量的实质是将被测几何量L与作为计量单位的标准量E进行比较，从机时获得两者比值q的过程，即L/E=q,或L=Eq。
（2）一个完整的测量过程包括被测对象，计量单位、测量方法和测量精度四个要素。
9 量块的作用是什么？其结构上有何特点？（1）量块的作用是：a、用于计量器具的校准和鉴定；b、用于精密设备的调整、精密划线和精密工件的测量；c、作为长度尺寸传递的实物基准等。
（2）其结构上的特点是：量块通常制成长方形六面体，它有两个相互平行的测量面和四个非测量面；测量面的表面非常光滑平整，具有研合性，两个测量面间具有精确的尺寸。
量块上标的尺寸称为量块的标称长度ln。
当ln<6mm的量块可在上测量面上作长度标记，ln>6mm的量块，有数字的平面的右侧面为上测量面；尺寸小于10mm的量块，其截面尺寸为；尺寸大于10mm至1000mm的量块截面尺寸为35mm×9mm。
10量块分等、分级的依据各是什么？在实际测量中，按级和按等使用量块有何区别？答：（1）量块分等的依据是量块测量的不确定度和量块长度变动量的允许值来划分的。
量块分级主要是根据量块长度极限偏差±te和量块长度变动量的最大允许值tv来划分的。
（2）区别是：量块按“级”使用时，是以量块的标称长度作为工作尺寸。
该尺寸包含了量块的制造误差，制造误差将被引入到测量结果中去，但固不需要加修正值，故使用较方便。
量块按“等”使用时，是以量块栏定书列出的实例中心长度作为工作尺寸的，该尺寸排除了量块的制造误差，只包含栏定时较小的测量误差。
量块按“等”使用比按“级”使用的测量精度高。
11说明分度间距与分度值；示值围与测量围；示值误差与修正值有何区别？答：其区别如下：（1）分度间距（刻度间距）是指计量器具的刻度标尺或度盘上两相邻刻线中心之间的距离，般为1-2.5mm;而分度值(刻度值)是指计量器具的刻度尺或度盘上相邻两刻线所代表的量值之差。
（2）示值围是指计量器具所显示或指示的最小值到最大值的围；而测量围是指在允许的误差限，计量器具所能测出的最小值到最大值的围。
（3）示值误差是指计量器具上的示值与被测量真值的代数差；而修正值是指为消除系统误差，用代数法加到未修正的测量结果上的值。
修正值与示值误差绝对值相等而符号相反。
12测量误差按其性质可分为哪几类？测量误差的主要来源有哪些？（1）测量误差按其性质来分，可分为系统误差，随机误差和粗大误差。
（2）测量误差的方要来源： a、计量器具误差；b、标准件误差； c、测量方法误差； d、测量环境误差； e、人员误差。
13试从83块一套的量块中，组合下列尺寸：48.98,10.56,65.365mm。
答：组合如下：（1） 48.98 、、、、、、、、、所需尺寸-1.48 、、、、、、、、、第一块量块的尺寸————47.50-7.50 、、、 、、、 、、、第二块量块的尺寸——————40 、、、 、、、 、、、第三块量块的尺寸即48.98mm=(1.48+7.50+40)mm 。
（2） 10.56 、、、 、、、 、、、所需尺寸-1.06 、、、 、、、 、、、第一块量块的尺寸—————————9.5 、、、 、、、 、、、第二块量块的尺寸即 10.56mm=(1.06+9.5)mm(3) 65.365 、、、 、、、 、、、所需尺寸-1.005 、、、 、、、 、、、第一块量块的尺寸——————64.360-1.360 、、、 、、、 、、、第二块量块的尺寸———————63.000-3.000 、、、 、、、 、、、第三块量块的尺寸———————60 、、、 、、、 、、、第四块量块的尺寸即65.365mm=(1.005+1.360+3.000+60)mm14某仪器在示值为20mm 处的校正值为-0.002mm,用它测工件时,若读数正好为20mm,工件的实际尺寸为多少?解: 工件的实际尺寸为:20+(-0.002)=19.998mm 。
15某一测量围为0~25mm 的外千分尺，当活动测杆与测,可靠接触时,其读数为+0.02mm,若用比千分尺测工件尺寸,读数为10.95mm,其修正后的测量结果.解： 因示值误差为+0.02mm,则其修值为-0.02mm 。
修正后的测量结果是：10.95+(-0.02)=10.93mm 。
16 用两种方法分别测两个尺寸,它们的真值L1=50mm,L2=80mm,若测得值分别为50.004mm 和80.006mm,试问哪种方法测量精度高。
解： 由相对误差计算公式ε=Xo Xo X -×100%得： ε1=111Xo Xo X -×100%=5050004.50-×100%=0.008% ε2=222Xo Xo X -×100%=8080006.80-×100%=0.0075%因为 ε1>ε2所以 第二种方法测量精度高。
17 今用公称尺寸为10mm 的量块将千分表调零后测量某零件的尺寸，千分表的读数为+15um 。
若量块实际上尺寸为10.0005mm,试计算千分表的调零误差和校正值.若不计千分表的示值误差,试求被测零件的实际尺寸。
解：（1）千分表的调零误差 10-10.0005=-0.0005mm=0.5um,（2）校正值为+0.5um,（3）被测零件实际尺寸: 10.0005+0.015=10.0155mm 。
第二章 光滑圆柱体结合的互换性及其检测参考答案1、 判断下列说法是否正确（正确用“╳”示出，错误用“√”示出）（1）公差是零件尺寸允许的最大偏差。
（ ╳ ）（2）公差通常为正，在个别情况下也可以为负或零。
（ ╳ ）（3）孔和轴的加工精度越高，则其配合精度也越高。
（ ╳ ）（4）配合公差总是大于孔或轴的尺寸公差。
（ √ ）（5）过渡配合可能有间隙，也可能有过盈。
因此，过渡配合可以是间隙配合，也可以是过盈配合。
（ ╳ ）（6）零件的实际尺寸就是零件的真实尺寸。
（ ╳ ）（7）某一零件的实际尺寸正好等于其基本尺寸，则这尺寸必适合格。
