惠灵绝缘铜(铝)管型母线常见故障分析及处理措施浅谈

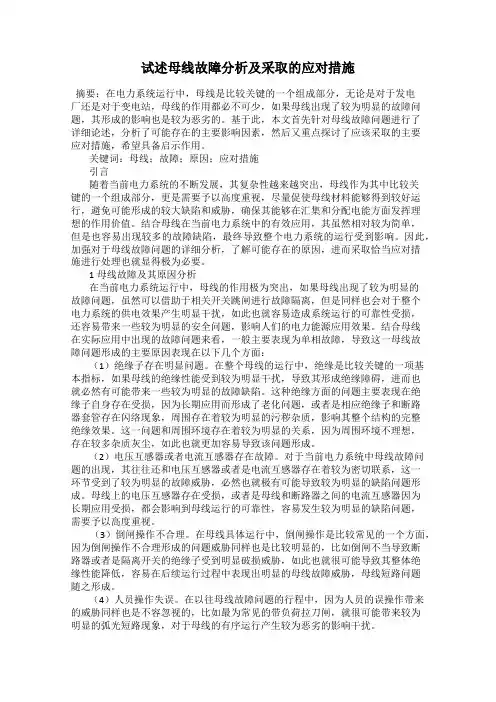

试述母线故障分析及采取的应对措施
试述母线故障分析及采取的应对措施摘要：在电力系统运行中，母线是比较关键的一个组成部分，无论是对于发电厂还是对于变电站，母线的作用都必不可少，如果母线出现了较为明显的故障问题，其形成的影响也是较为恶劣的。
基于此，本文首先针对母线故障问题进行了详细论述，分析了可能存在的主要影响因素，然后又重点探讨了应该采取的主要应对措施，希望具备启示作用。
关键词：母线；故障；原因；应对措施引言随着当前电力系统的不断发展，其复杂性越来越突出，母线作为其中比较关键的一个组成部分，更是需要予以高度重视，尽量促使母线材料能够得到较好运行，避免可能形成的较大缺陷和威胁，确保其能够在汇集和分配电能方面发挥理想的作用价值。
结合母线在当前电力系统中的有效应用，其虽然相对较为简单，但是也容易出现较多的故障缺陷，最终导致整个电力系统的运行受到影响。
因此，加强对于母线故障问题的详细分析，了解可能存在的原因，进而采取恰当应对措施进行处理也就显得极为必要。
1母线故障及其原因分析在当前电力系统运行中，母线的作用极为突出，如果母线出现了较为明显的故障问题，虽然可以借助于相关开关跳闸进行故障隔离，但是同样也会对于整个电力系统的供电效果产生明显干扰，如此也就容易造成系统运行的可靠性受损，还容易带来一些较为明显的安全问题，影响人们的电力能源应用效果。
结合母线在实际应用中出现的故障问题来看，一般主要表现为单相故障，导致这一母线故障问题形成的主要原因表现在以下几个方面：（1）绝缘子存在明显问题。
在整个母线的运行中，绝缘是比较关键的一项基本指标，如果母线的绝缘性能受到较为明显干扰，导致其形成绝缘障碍，进而也就必然有可能带来一些较为明显的故障缺陷。
这种绝缘方面的问题主要表现在绝缘子自身存在受损，因为长期应用而形成了老化问题，或者是相应绝缘子和断路器套管存在闪络现象，周围存在着较为明显的污秽杂质，影响其整个结构的完整绝缘效果。
这一问题和周围环境存在着较为明显的关系，因为周围环境不理想，存在较多杂质灰尘，如此也就更加容易导致该问题形成。
某公司发电机出口管型母线绝缘异常的分析处理
某公司发电机出口管型母线绝缘异常的分析处理摘要：针对电气设备室外连接母线中的绝缘问题，从材质、运行状态、环境因素三方面对其绝缘的影响进行了探讨，分析了室外母线可能产生绝缘异常情况的原因。
结合实际设备构造、母线连接方式及运行模式的特点提出了母线绝缘的防范和异常处理措施。
关键词：联合循环；发电机；管型母线；绝缘近年来，随着国家环境保护、节能减排政策的不断加强，能源利用率较低的发电设备正逐步淘汰，为响应国家的号召，分布式集中供热、联合循环发电机组正逐步进入快速发展的阶段。
基于此政策，某公司建有2×40MW燃气-蒸汽联合循环发电机组。
每套机组包括1台燃气轮机、1台蒸汽轮机、1台无补燃双压余热锅炉和2台发电机及辅助设备。
燃气轮机为华电通用公司制造的LM2500+G4型双轴燃气轮机，由燃气发生器和6级的动力透平组成。
汽轮机采用QFR-15-2B型三相隐极式交流同步汽轮发电机，额定转速为3000转/分钟，频率为50Hz，容量为18.75MVA，额定功率为15MW，额定电压10.5KV，功率因数0.8，采用封闭循环通风系统，并装有空气冷却器来冷却空气。
各发电机出线至主变低压侧之间采用镇江华东电力设备制造厂有限公司生产的管型母线连接，绝缘母线系统包括绝缘母线主体、母线伸缩节、软连接及其附件（支架、托架、固定金具等）。
本次研究为对管型母线绝缘异常情况的分析处理措施。
1母线绝缘异常情况简介某厂发电机至主变和厂用分支进线采用了管型母线连接，绝缘母线系统包括绝缘母线主体、母线伸缩节、软连接及其附件（支架、托架、固定金具等）。
主要技术参数如下：2021年10月26日下午4时，该公司运行人员在进行#1/2机组启动前电气设备例行检查时，发现摇测#2汽机发电机定子绝缘时，绝缘表数值为0，与规定绝缘合格值偏差太大。
在尝试更换绝缘摇表并多次测量绝缘后绝缘数值依旧为0，由此判断该条线路中的设备或母线存在故障，随即通知该公司电气检修人员至现场检查处理。

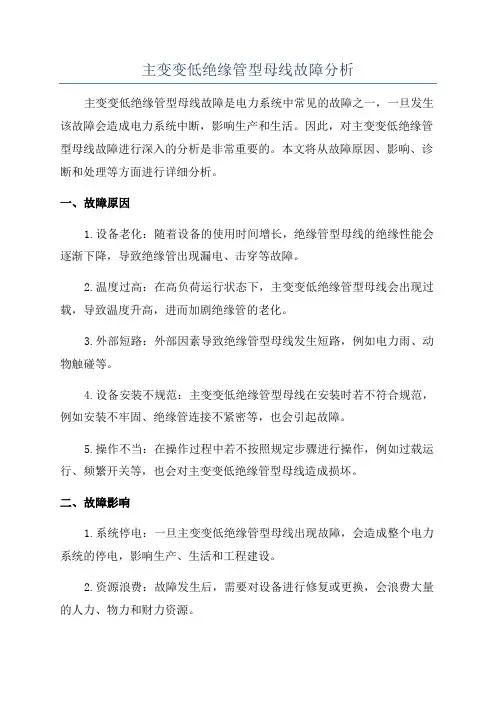

主变变低绝缘管型母线故障分析
主变变低绝缘管型母线故障分析主变变低绝缘管型母线故障是电力系统中常见的故障之一，一旦发生该故障会造成电力系统中断，影响生产和生活。
因此，对主变变低绝缘管型母线故障进行深入的分析是非常重要的。
本文将从故障原因、影响、诊断和处理等方面进行详细分析。
一、故障原因1.设备老化：随着设备的使用时间增长，绝缘管型母线的绝缘性能会逐渐下降，导致绝缘管出现漏电、击穿等故障。
2.温度过高：在高负荷运行状态下，主变变低绝缘管型母线会出现过载，导致温度升高，进而加剧绝缘管的老化。
3.外部短路：外部因素导致绝缘管型母线发生短路，例如电力雨、动物触碰等。
4.设备安装不规范：主变变低绝缘管型母线在安装时若不符合规范，例如安装不牢固、绝缘管连接不紧密等，也会引起故障。
5.操作不当：在操作过程中若不按照规定步骤进行操作，例如过载运行、频繁开关等，也会对主变变低绝缘管型母线造成损坏。
二、故障影响1.系统停电：一旦主变变低绝缘管型母线出现故障，会造成整个电力系统的停电，影响生产、生活和工程建设。
2.资源浪费：故障发生后，需要对设备进行修复或更换，会浪费大量的人力、物力和财力资源。
3.安全隐患：主变变低绝缘管型母线故障会导致绝缘管击穿、短路等情况，存在火灾、电击等安全隐患。
4.生产损失：停电会导致生产线停止运行，造成生产损失，对企业经济效益产生不利影响。
5.影响用户用电质量：停电会给用户的日常生活带来不便，影响用电质量。
三、故障诊断1.观察法：仔细观察主变变低绝缘管型母线的外观，看是否有明显的烧损或击穿痕迹。
2.测试法：通过绝缘电阻测试仪或高压电压表进行绝缘电阻测试，判断绝缘管的绝缘性能是否正常。
3.检修法：对主变变低绝缘管型母线的接头、连接处等进行检查，判断是否存在松动、脱落等问题。
4.分段法：通过逐段分断主变变低绝缘管型母线，逐一检查每段绝缘管的状态，找出故障点。
以上方法结合起来使用，可以有效地诊断主变变低绝缘管型母线故障，并快速准确地解决问题。
一起全绝缘管型母线着火故障分析及改进措施
一起全绝缘管型母线着火故障分析及改进措施摘要：以一起全绝缘管型母线着火故障为例，分析了故障发生经过，检查情况，发生原因，及处理经过，对全绝缘和半绝缘结构管型母线进行了对比分析，并提出了全绝缘管型母线运维防范措施及建议。
关键词：管型母线，着火故障，全绝缘，半绝缘随着经济社会的发展，电力需求日益增长，变电站负荷不断增多，变压器各侧运行电流也随之变大。
由于具备载流量大，导体表面积大，散热好，集肤效应低等优势，管型母线广泛应用于变电站的10kV侧[1-3]，目前常用的管型母线按绝缘结构分为全绝缘和半绝缘两种，早期常使用全绝缘结构管型母线，但由于其结构复杂，密封要求高，在长期运行过程中存在一些故障隐患，影响供电可靠性。
本文通过一起全绝缘管型母线着火故障，分析故障原因，提出改进措施，并对比分析全绝缘管母与半绝缘管母的结构特点。
1设备故障发生经过2019年6月14日9点15分，某地级市电网110kV某变电站#1主变10kV侧C相管型母线发生着火，9点43分火势熄灭，检修人员到达现场后，经检查为#1主变10kV侧C相管型母线着火故障，故障部位见图1，故障部位绝缘层全部烧毁，铜管母已部分裸露，故障情况见图2。
故障管型母线为全绝缘结构，有屏蔽线接地，其主绝缘为挤出式工艺，绝缘材料为中密度乙烯（95℃），投运时间为2006年9月27日。
图3#1主变10kV侧管型母线外观检查2故障检查情况结合该类型管型母线结构分析，导致#1主变10kV侧C相管型母线着火故障的初步原因有：①屏蔽线断裂，与地电位断开，管型母线绝缘内部产生悬浮电位放电发热；②接头长期运行，接触电阻变大，通流后发热；③外包绝缘内渗水，绝缘降低，击穿放电。
结合前期分析对故障处进行外观检查、试验检查、拆解检查。
2.1外观检查到达现场后，对#1主变10kV侧管型母线进行外观检查，C相为故障相，仅故障处绝缘层烧毁，铜导体露出，其他部位无破损，A相、B相外观检查正常，无破损。
母线及系统的事故处理及注意事项
五.PT、CT事故处理
1.线路PT断线 现象： • 音响报警“110kV电压回路断线”信号发出。 • 110kV线路电压表指示降低或到零。 • 线路控制屏上发“110kV母线PT异常”光字牌。 • 故障录波器可能动作。 处理： • 110kV线路电压互感器断线时，应申请退出线路重合闸和距离保护。 • 若110kV线路电压互感器二次小空开跳闸，检查无异常后，可试送一 次，试送成功，电压正常后，电压互感器断线信号复归，投入线路重 合闸和距离保护。 • 若试送不成功不得再送，联系检修处理。 • 若确认110kV线路电压互感器一次回路故障，向调度申请线路停电并 做安全措施，联系检修处理。 • 复归信号，做好记录。
3.标准运行方式下，一条母线PT二次回路故障 现象： • 该母线元件的功率表，电压表，频率表指示失准，该母线元件的保护 装置及母差保护装置被闭锁。 • • PT二次开关跳闸。 处理： • 母线PT二次回路故障点未查明并隔离之前，严禁投入Ⅰ段母线、Ⅱ段 母线PT • 通知检修全面检查PT二次部分及各元件电压回路中有无明显故障点， 并及时汇报值长。 • 如无明显的故障点，试送一次，成功则恢复正常运行。 • 如试送不成功，应汇报值长，并按值长命令，将该母线元件逐一倒至 另一母线运行。当倒换某一元件使正常PT二次开关跳闸时，应汇报值 长要求退出元件运行，再试合Ⅰ段、Ⅱ段母线PT二次小空开一次，恢 复母差保护和线路保护正常运行，并将系统恢复正常运行方式。 • 按调度命令将故障元件停电，通知检修处理。
4.开关拒绝合闸 现象： • 合开关时来“开关事故跳闸”信号 • 开关绿灯闪光 处理： • 检查保护有无异常及闭锁信号 • 检查控制电源、电压是否正常 • 控制回路及开关辅助接点是否良好，开关机械部分有无卡涩失灵现象 • “远控/近控”方式选择开关位置是否正确 • SF6开关气体压力及操作机构有无异常 • 检查ECMS系统是否有故障 • 是否因热工接点或电气限位开关闭锁引起 • 若不能消除时，应联系检修处理
母线事故处理分析
（5）误操作。如带负荷拉、合母线侧隔离开关、 带地线合母线侧隔离开关或带电挂接地线引起的母 线故障。 （6）母线差动保护或失灵保护误动、误整定。 （7）线路发生故障，线路保护拒动或断路器拒动 ，造成越级跳闸。 （8）上一级电源故障造成本级母线失压。
二、母线事故的主要现象
事故音响、预告音响响，母线电压为零，母线所连 元件电流、有功功率、无功功率为零。除上述共同 现象外，不同保护配置和故障类型的现象各不相同 （1）母线配置母差保护，若发出“母差保护动作 ”光字牌，各出线断路器在分位，可能是母线有故 障，母差保护动作跳闸。 （2）若有“线路保护动作”、“失灵保护动作” 光字牌，除了保护动作的线路外，各出线断路器在
二、母线事故的主要现象
分位，此时母线无故障，是220kV线路故障断路器 拒动，失灵动作导致母线失压。 （3）若有“线路保护动作”、“变压器中压侧后 备保护动作”光字牌，母联或分段和本侧变压器断 路器在分位，母线其他断路器在合位，此时母线无 故障，母差保护不动作，是110kV线路故障断路器 拒动，变压器中压侧后备保护动作，第一时限跳开 母联或分段断路器，第二时限跳开本侧断路器。
（11）封闭式（GIS）母线故障的事故处理 1）双母线运行的其中一条母线故障或失电，在未 查明故障原因前禁止将故障或失电母线上的断路器 冷倒至运行母线。 2）母线上设备发生故障，必须查清原因并修复故 障或确实隔离故障点后方能予以试送。 3）如设备所属单位查不到故障，应根据故障情况 进一步采取试验措施（有条件时应采取零起升压及 升流）。
三、母线事故处理基本原则
（7）双母线接线同时停电时，如母联断路器无异 常且未断开应立即将其拉开，经检查排除故障后再 送电。要尽快恢复一条母线运行，另一条母线不能 恢复则将所有负荷倒至运行母线。 （8）对3/2接线方式的母线故障跳闸，正常情况下 不影响线路及变压器设备（主变压器进串方式）正 常负荷；若故障前，其中某一串中间断路器在备用
母线故障分析及处理
母线故障分析及处理母线故障是电力系统中常见的故障之一，它可能导致整个电力系统的停电或损坏。
为了确保电力系统的正常运行，及时分析和处理母线故障至关重要。
首先，对于母线故障的分析，我们需要确定故障的性质和原因。
母线故障通常分为短路故障和开路故障两种。
对于短路故障，我们可以通过瞬时电流测量来确定故障的位置。
当母线发生短路时，电流会迅速增大，通过瞬时电流测量设备可以记录短路时电流波形的峰值和时间。
通过比较各个测量点的电流波形，可以确定故障发生的位置。
在发现故障位置后，需要对故障电路进行检修或更换设备。
对于开路故障，我们可以通过变压器绕组的灵敏度测量和回路电压法来确定故障的位置。
在发生开路故障时，变压器绕组之间的电压会减小或消失。
通过测量各个绕组之间的电压差，可以确定故障发生的位置。
一旦确定故障位置，需要对故障进行修复或更换受损设备。
在处理母线故障时，我们需要注意以下几点：首先，确保个人安全。
在处理母线故障时，可能存在高电压和高电流，因此必须戴好绝缘手套、穿戴好防护服，并遵循相关的操作规程和安全标准。
其次，根据故障的性质选择合适的维修方式。
对于短路故障，如果故障位置明确，可以直接更换故障设备或修复故障线路。
对于开路故障，需要对故障设备进行绝缘测试和维修，或者更换受损的设备。
最后，对于大规模母线故障，需要及时调度和配合相关部门进行处理和修复。
在处理故障期间，要及时与供电部门沟通，协调电力调度，确保电力系统的正常运行。
总之，母线故障的分析和处理是保障电力系统正常运行的重要环节。
通过准确分析故障的性质和原因，选择合适的维修方式，并做好个人安全保护，可以有效地解决母线故障问题，保障电力系统的安全稳定运行。
35kV绝缘管型母线运行异常分析及结构解析陈俊
35kV绝缘管型母线运行异常分析及结构解析陈俊发布时间：2021-11-02T05:20:27.859Z 来源：《防护工程》2021年21期作者：陈俊[导读] 在35KV输配电中，经常会因为半导电层阻燃性问题，导致整个线路在运行中出现鼓包、冒烟、着火等情况，阻碍系统的安全运行。
为此，本文重点对35KV绝缘管型母线运行进行分析探讨，对其中存在的异常情况及结构加以分析和考量，并给出合理的改善措施，避免危险的发生。
陈俊江苏大全封闭母线有限公司 212211摘要：在35KV输配电中，经常会因为半导电层阻燃性问题，导致整个线路在运行中出现鼓包、冒烟、着火等情况，阻碍系统的安全运行。
为此，本文重点对35KV绝缘管型母线运行进行分析探讨，对其中存在的异常情况及结构加以分析和考量，并给出合理的改善措施，避免危险的发生。
关键词：35KV；绝缘管型母线；运行异常；结构解析；绝缘管型母线是近几年被应用到35KV输配电网中的新型设备，相比传统的母线结构，性能得到了进一步的优化，可解决区域冬季存在的融冰问题，维持电网的高效稳定运行。
不过由于其属于新兴技术种类，仍存在一些问题有待解决，下文就对此展开论述，希望对电力企业有所帮助。
1必要性电网工程经常会遇到高海拔、复杂地形或无人区等情况，在冬季温度较低区域，很容易出行覆冰问题，阻碍电网运行。
为保证电网运输效率，多数地区都是利用直流或交流融冰装置，以实现大电流传输。
但使用的裸母线因为绝缘距离、电流需求的影响，无法满足大电流输出要求。
为此，我国研究出绝缘管型母线，解决上述问题。
但经过实际应用发现，绝缘管型母线虽然具备较低的集肤效应、载流量大、散热性好、机械性能高、绝缘性强、维护难度低等优势，但毕竟属于新型电气连接设备，很多参数指标不够完善，使用中会出现鼓包、冒烟、烧毁等危险事故。
对此，就需加大对绝缘管型母线的研究力度，并做好结构设计、材料选择、生产加工及维护检修等工作。
本文以某地区变电站35KV融冰用绝缘管型母线为重点研究对象，采取电气试验、带电检测、现场解体等方式，对绝缘管型母线可能出现的问题及产生原因加以探讨，了解故障原理并给出解决方案，以保证绝缘管型母线的正常使用。
母线的异常运行及事故处理
1.母线运行过热母线运行时，下述原因会引起母线过热：母线严重过负荷;母线之间或母线与引线间接触不良;母线上所连接的隔离开关接触不良。
判断母线及接头过热的方法有：观察母线变色漆有无变色，若变色变黄、变黑，则说明母线芒重过热;观察试温蜡片，若试温蜡片变色、软化、位移、发亮或熔化，则为母线过热;雨雪天气观察室外母线及接头，若冒汽或落雪立即融化，则为母线过热;低压母线用温度计或用半导体点温计测温，高压母线用红外线测温仪测温，便可知母线的运行温度是否超过允许值。
若发现母线及接头运行温度过高，应汇报调度，减少负荷。
若母线及接头发热烧红，应迅速减少负荷，并倒换运行方式，将该母线停电检修。
2.母线绝缘子破损、放电母线的支柱或悬式绝缘子一旦破损，则绝缘降低，或绝缘降至零值，将造成绝缘击穿放电烧坏母线，或造成母线接地、相间短路，故应定期检测绝缘子的绝缘。
若发现母线绝缘子破损、放电，应加强监视，并汇报调度，尽快停电处理。
3.母线电压不平衡母线运行时，有时出现母线一相电压不平衡。
此时，应根据不同原因分别处理：(1)小接地直流系统发生单相接地，使三相电压不平衡，可在2h运行时间内，查找并消除接地故障点。
(2)母线电压互感器一次或二次熔断器熔断，查找并更换熔件(3)输电线路长度与消弧线圈分接头调整不匹配，出现假接地现象。
因正常运行时，中性点对地电压值与消弧线圈补偿程度有关，为使正常运行时中性点对地电压不致过高而出现假接地现象，所以应调整消弧线圈的匝数，使消弧线圈尽量在较大的过补偿或欠补偿方式下运行(但不应影响熄灭电弧)。
4.母线电压消失母线电压消失是最严重的事故之一，它将造成大面积停电。
母线电压消失的主要原因有：(1)母线保护范围内的设备发生故障使母线停电。
如母线绝缘子接地，断路器、隔离开关、电压互感器、避雷器发生故障。
(2)母线保护误动使母线停电。
(3)线路故障但线路断路器拒动，越级跳闸使母线停电。
(4)母线电源消失.使母线停电。
全绝缘管型母线故障图片及反事故措施
全绝缘管型母线故障图片及反事故措施一、南方电网公司反事故措施（2017年版）要求1.主变10（20）kV侧母线连接母线桥应全部采用绝缘材料包封（预留接地线挂点），防止小动物或其它原因造成变压器近区短路。
2.新建、扩建及技改工程变电站10kV及20kV主变进线禁止使用全绝缘管状母线。
3.管母线应选用高强度支柱绝缘子和专用金具，积极开展超声波探伤，并适当增加绝缘子金具及连接部位的红外精确测温频次，加快更换老式铜铝过渡线夹，防止金具断裂。
二、一组故障图片三、佛山供电局2013年第四季度输变电设备运行分析会议纪要有关内容一、主变10kV绝缘管形母线故障多，请各变电所每月至少一次进行红外检测绝缘管母两端的发热情况，发现异常通知试验所复测。
二、统计近几年运行情况，主变10kV绝缘管形母线故障率达1.99%，并有逐步恶化趋势，对主变压器的运行安全危及极大，会议认为：在10kV绝缘管形母线故障有效根治之前，建议在扩建和基建工程中暂停选用10kV绝缘管形母线。
四、广州电网公司2014年3月26日纪要相关内容根据解体分析结果，产品密封材料及密封工艺存在缺陷，造成接地引出线处密封不良，水分从接地引出线处渗透进主绝缘层，引起主绝缘受潮导致绝缘击穿。
三、为确保绝缘管母安全运行，对未采取上述整改措施的设备应按以下要求加强运维：（一）正常运行时应注意采用红外测温仪对每段绝缘母线进行温度测试，特别关注接地引出点的温度变化。
若该处温度高于其它位置温度在5℃以上时，要停电检查，确认绝缘管母健康状况。
每月测试次数不少于两次。
（二）有停电机会时，应对绝缘母线进行高压试验，项目包括绝缘电阻、介损试验、电容量及工频耐压试验。
五、南方电网公司2017年3月《10kV绝缘管母运行情况分析总结报告》相关内容统计了2016年至今，公司范围内10kV绝缘管母整体运行情况，在运10kV全绝缘管母共计1107相（套）。
绝缘管母共发生紧急重大缺陷220次，主要集中在广东，缺陷率为20.05次/百台年。
绝缘子常见故障及防范措施
绝缘子常见故障及防范措施绝缘子是一种特殊的绝缘控件，它能够在架空输电线路中起到支撑导线、防止电流接地的双重作用。
绝缘子用于电线杆塔与导线承接部，变电所构架与线路联结处。
绝缘子按电介质材料分为瓷瓶式、玻璃式、复合式等三种形式。
分析绝缘子常见故障和维修防范措施，主要是为了防止由于环境和电负荷条件发生变化引起的各种机电应力导致绝缘子绝缘失效，从而损害电力线路的使用和运行寿命。
故障分析绝缘子常年暴露在大气中，受雷击、污秽、鸟害、冰雪、高温、高寒、高差等因素影响，会导致各类事故的发生。
雷击事故。
架空线路通道通常为丘陵、山地、空旷地带及有污染的工业区，线路极易遭遇雷击致绝缘子击穿或爆裂。
鸟害事故。
研究表明，绝缘子闪络事故中，有相当一部分是鸟害引起。
鸟害事故中，相比于瓷绝缘子、玻璃绝缘子，复合绝缘子发生闪络事故的可能性更高。
鸟害引起的绝缘子闪络事故多发生在110千伏及以上输电线路上，35千伏以及下城市配电网中绝缘子因鸟害发生的闪络事故较少。
原因是城区内鸟群相对较少，线路本身的电压不高，能击穿的空气间隙较小，绝缘子无需安装均压环，伞群能够有效防止鸟害闪络事故的发生。
均压环事故。
绝缘子在运行过程中，端部金具附近的电场分布集中，法兰附近空气中场强较高，为了改善端部金具周围的场强，220千伏及以上电网增设了均压环。
绝缘子串在加装均压环后，减少了绝缘子串的净空距离，其耐压水平相对降低，而由于均压环固定螺栓处电晕电压低，在恶劣气象条件下，电晕现象影响了绝缘子串的安全性。
污秽事故。
污秽事故是指积聚在线路绝缘子表面上，具有导电性能的污秽物质，在潮湿天气下，受潮后使绝缘子的绝缘水平大大降低，在正常运行下发生的闪络事故。
不明原因。
在绝缘子闪络事故中，有许多事故是不明原因造成的，如瓷绝缘子零值、玻璃绝缘子爆裂、复合绝缘子跳闸等。
事故发生后，虽经运行单位组织巡视查找，并没有找到具体闪络原因。
这种闪络事故有很多共同特点，大多数发生在深夜至凌晨，特别是阴雨天气，闪络事故发生后，有许多又能够自动重合闸成功。
一起10kV绝缘管形母线故障分析
4 解体检查
4.1 解体前检查与试验 现场将A、B、C三相绝缘母线靠主变变低套管侧段拆下，
靠高压室穿墙套管侧段保持原安装状态。 B相绝缘母线的端头
测试相别 ABC
图2 低压侧绕组变形测试图谱
表1 绝缘电阻、交流耐压测试数据
耐压前 /MΩ 耐压后 /MΩ
1 450
1 430
电压值/kV 33.6
时间 /s 60
.差A流l（l归算R至ig10hktVs侧，RCeT变se比r4v0e00d/.1），A相最大差流6.148 A， B相最大差流8.658 A，C相最大差流8.671 A。 低压侧B、C相故
障电流27 kA，故障类型为区内BN-BCN-ABC故障。 综合故障
录波及保护动作报告分析，1号主变故障期间差流超过比率差
改进绝缘母线接地屏蔽层引出接地片的密封工艺，按图 示（图6）部位涂一层室温硫化硅橡胶，再在硅橡胶上热缩一层 热缩管，保护密封层，可有效减少受潮。
图1 B相绝缘母线损坏情况
主 变 本 体 除 低 压 绕 组 有 轻 微 变 形 外（图 2）， 本 体 电 气 试
验、油化学试验结果无异常，解开变低绝缘母线后，变高、变中
侧恢复运行。
3 设备历史运维情况
截至故障前，该绝缘母线的历史日常巡视和红外测温均无 明显异常。 2014年2月23日对该管形母线进行了周期性预试， 结果合格，如表1所示。
1 故障概述
2015-11-06T13：37 ：53， 220 kV 太 福 站 1 号 主 变 变 低 （10 kV）管型母线放电，发生BN-BCN-ABC发展性短路故障， 主Ⅰ、主Ⅱ保护比率差动保护动作跳主变三侧开关。
2 现场检查情况
2.1 保护动作及二次设备现场检查情况
电力电缆常见故障的处理方法浅析
电力电缆常见故障的处理方法浅析随着电力系统的发展，电力电缆已经成为了重要的输电设备，广泛应用于城市、交通、通讯、建筑等各个领域。
但随着电缆的使用时间越来越长，电力电缆的故障也渐渐增多，如何处理电力电缆的常见故障已经成为了电力维护人员不可避免的任务。
一、电力电缆常见故障类型电力电缆的故障种类较多，其中最为常见的故障有以下几种：1、电缆老化电缆老化是电缆故障的主要原因之一，也是电力电缆的寿命结束的表现。
随着电缆的使用时间的增加，电缆油材料会被氧化分解，从而导致电缆的老化，使电缆绝缘强度降低甚至失效。
这种故障的解决方法就是更换老化电缆。
2、电缆绝缘受损电缆绝缘受损是电力电缆故障的常见原因之一，通常表现为电缆绝缘老化、烧蚀、裂纹等等。
这些情况下，电力电缆的绝缘会减弱，进而导致电力电缆故障。
这种故障的解决方法是更换受损绝缘。
3、电缆接头脱落电力电缆的接头是电力系统输电过程中必不可少的组件。
但是，由于接头的多次拆卸和安装和环境变化，容易造成接头脱落的情况。
这种故障的解决方法是重新接头。
4、电缆内部短路电缆内部短路是电力电缆故障中最为危险的一种故障，通常是由于电缆绝缘受到高压电线强电场的影响而失效，进而引起短路。
这种故障的解决方法是重新铺设电缆。
二、电力电缆常见故障解决方法1、更换损坏部分当电力电缆出现故障，若是局部故障，可以考虑更换局部损坏部分，这既能够保证迅速处理故障，又避免了整条电力电缆的影响。
2、重新接头当电缆接头松动或者脱落，可以重新接头，需要注意接头的质量和黄标点的选择。
3、重新铺设电缆当电缆出现比较严重的故障或者因为年限到期而失效，需要重新铺设电缆，控制线材长度、低压电缆铺设时注意环境温度、湿度和其他周边设备的散热等。
4、对电缆进行绝缘处理当电缆绝缘降低或老化时，需要对电缆进行绝缘处理，提高其电气性能。
目前常用的电缆绝缘处理方法包括气体等离子喷涂、紫外线辐照、绝缘油浸润等。
三、电力电缆故障的预防措施1、定期维护检查对电力电缆进行定期的维护检查，早期发现问题及时进行处理，这样可以最大程度地避免安全事故的发生。
220千伏主变变低管型母线典型故障分析及改进措施
220千伏主变变低管型母线典型故障分析及改进措施本文首先分析了管型母线的特点，然后结合220kV某站管型母线运行过程中遇到的故障实例，研究分析了管型母线故障发生的原因。
基于该起故障的原因分析，本文提出了双护套密封、增加密封胶等相应的安装工艺改进措施。
故障管型母线改造后的试验数据和长期运行结果验证了本文所提改进措施的有效性。
标签：220kV主变压器;10千伏管型绝缘母线;放电;安装工艺改进0 引言随着主变容量增加，新建220kV变电站主变压器变低10kV母线桥越来越多的采用空心绝缘管型母线[1-2]（以下简称“管型母线”）替代普通矩形铜排母线。
管型母线具有载流量大、功率损失小等特点，但其全绝缘部分容易因受潮、安装工艺不良等因素影响。
在运行过程中存在发热异常、绝缘护套烧毁的现象[3]，严重的将导致击穿放电而直接影响变压器正常运行。
1管型母线的组成及性能特点1.1 不同引线类型接地线装设管型母线通常由半绝缘部分和全绝缘部分构成。
其中，管型母线半绝缘部分的结构从内到外分别为铜管型母线，聚四氟乙烯定向膜、外护套。
全绝缘部分（俗称“中间头”）的结构由内至外依次为铜管型母线，中间接头，均压环，内护套，屏蔽筒，外护套。
1.2 不同引线类型接地线装设与普通的实心、矩形铜排状10kV变低母线相比，管型母线具有如下特点：1. 管型母线为空心导体，表面积大，导体表面电流密度分布均匀，集肤系数Kf≤1，远小于矩形母线（约为1.8）。
交流电阻小，母线的功率损失小。
管型母线特别适合电流大的回路，其载流量一般在3000A～6000A，因此越来越多地在180MV A以上容量的220kV主变的10kV变低侧使用。
2. 散热条件好，温升低。
管型母线为空心导体，母线内径风道能自然形成热空气对流，（室内与室外的气压差，能自然形成空气对流，散热条件好。
3. 允许应力大、机械强度高。
管型母线的允许应力为矩形母线的4倍，因此可承受的短路电流大，机械强度高，使得母线支撑跨距增大。
浅析一起管型母线绝缘故障处理
浅析一起管型母线绝缘故障处理李坚李欣亮华能澜沧江水电股份有限公司检修分公司，云南昆明 650000摘要：本文介绍铜管绝缘母线在实际应用中的绝缘故障，通过分析、处理，归纳了铜管绝缘母线在应用常见的故障，并提出了解决方法；探讨了管型绝缘母线的应用和发展前景。
关键词：管型母线；绝缘电阻；发热中图分类号：TM595 文献标识码：A 文章编号：ISSN 1671-5810(2015)51-0229-021 引言管型绝缘母线，实质就是利用铜管作导体、外敷绝缘的一种母线产品。
与之相应的还有绝缘铝管母线。
在国外被称之为“管形电缆”。
绝缘铜管母线具有大电流，目前最高可以达到12000A、高机械强度、良好的绝缘、适用范围广等特性，所以应用范围越来越广。
在国外，此类产品已经有几十年的运行历史和经验，而国内由于进入此领域时间较短，以及技术研发能力，绝缘材料的局限等多方面原因，目前生产、应用主要集中在0.4kV—35kV电压等级的产品。
某电厂发电机组出口母线原采用槽型裸露母线结构,由于厂房潮气大,常年湿度达到80%左右,再加上母线竖井内渗水严重,常年得不到有效解决,致使机组出口母线绝缘电阻较低，不足1 MΩ，远远低于规程规定值。
因此，每次开机前，均需对机组出口母线及其支撑绝缘子进行加热烘烤。
为改善设备绝缘性能，在2011年5月对出口母线进行了改造，全部更换为管型绝缘母线，大大提高了设备绝缘性能，改善了设备运行状况，保证了设备运行的安全性和可靠性。
故障简介在2013年11月检修过程中发现机组出口母线B相绝缘低,绝缘电阻值仅为10MΩ左右。
造成母线绝缘偏低的原因可能有以下几种：母线防护层破损、受潮；母线屏蔽层（屏蔽线）接地故障；母线固定支架或抱箍与母线铜管直接接触造成间接接地；母线绝缘材料不合格。
将机组出口母线各连接段分段、隔离后，最终确定造成绝缘电阻低的位置在出口断路器（GCB）至主变低压侧段。
出口断路器段母线拆卸后发现，母线环氧筒内部堆积了大量油脂及粉尘，且有严重的电腐蚀现象。
35kV绝缘管型母线受潮的故障分析和防范措施
35kV绝缘管型母线受潮的故障分析和防范措施发表时间：2016-11-15T15:18:12.213Z 来源：《基层建设》2016年18期作者：唐领英靳海军闫尚斌杨柳[导读] 摘要：本文针对某供电公司某变电站35千伏绝缘管型母线进水受潮故障分析、避免主变出口短路跳闸发生事故的探讨。
阳泉供电公司阳泉 045000摘要：本文针对某供电公司某变电站35千伏绝缘管型母线进水受潮故障分析、避免主变出口短路跳闸发生事故的探讨。
重点讨论绝缘管型母线受潮的原因、安装位置、处理过程、防范措施等，确保设备安全运行。
关键词: 绝缘管管型母线安装位置处理过程防范措施1 概述随着企业、居民用电量上升，使得变电站主变容量不断加大，变压器低压出线侧的额定电流也随之增加，越来越需要一种载流量大，安全系数高的导电产品来代替原有的母线。
供电公司某220千伏变电站（紧凑式）2010年7月首次在主变35千伏侧使用绝缘管型母线。
绝缘管型母线是一种新型导电产品，其绝缘部分是一种由多种绝缘材料和屏蔽材料相互交替形成的绝缘结构。
电位有里向外逐层降低，直到表面电位为零。
多重屏蔽层保证了每层绝缘层表面的电荷分布均匀，避免产生局部放电，且不受其它相母线的电场和磁场的干扰，主绝缘材料采用聚四氟乙烯，它有优良的电气性能和化学稳定性、介质损耗小、阻燃、耐老化、使用寿命长。
可以代替原来的槽形母线、裸母线、电缆及桥架等，最适用于紧凑型变电站，减少支柱绝缘子数量、减少占地面积，运行可靠。
如果能在设备绝缘恶化过程中早期发现，就可防范与未然，提高设备的可靠性和稳定性。
2 35kV绝缘管型母线受潮经过简述2015年7月3日，工作人员对某站巡检时发现：2号主变35千伏进线桥架室内墙壁有渗水现象，并听到开关柜内有间断的放电声。
迅速进行了停电检查。
现场检查：绝缘管型母线穿墙隔板底部室外墙体水泥平台比室内平台略高一个角度，雨水有顺着管母向开关柜流动的倾向。
35千伏绝缘管型母线表面无明显放电痕迹，交流耐压和绝缘电阻试验等项目都在合格范围。
浅谈母线故障事故的分析与处理
浅谈母线故障事故的分析与处理作者姓名：刘亮摘要：发电厂和变电所的母线是电力系统中的一个重要组成元件，当母线上发生故障时，将使连接在故障母线上的所有元件在修复故障母线期间，或转换到另一组无故障的母线上运行以前被迫停电。
此外，在电力系统的枢纽变电所的母线上故障时，会引起系统解列，造成严重的后果。
因此，迅速、准确地查出故障并采取有效的处理措施，是减小母线故障的危害的方法。
这就要求对母线的常见故障有比较全面的了解，才能尽快地确定故障点并对故障进行处理。
关键词：母线故障；故障点；处理原则引言母线故障在电力系统中的故障中所占比例不大，据资料统计，母线故障大约占系统所有线路故障的6%～7%。
其中母线失压故障对整个系统影响较大，后果十分严重，因为所有的送电线路将失去电源，造成大面积停电，使电力系统解列成几个部分。
尤其是人为的误碰、误操作使母线保护误动作，使大量的电源和线路被切除，造成巨大损失。
所以处理母线故障事故，最关键是根据事故的现象、保护及自动装置的动作情况、断路器的跳闸情况，迅速、准确地筛选出故障点并进行隔离，恢复其他跳闸设备的送电。
一、确定母线故障的故障点要减少停电时间，肯定就要尽快地找到故障点并进行隔离。
如何较快地确定故障点？其实方法很简单,只要遵循一条原则：看其是客观原因还是人为因素引起的。
只要把握住这个原则，任何故障都可以顺藤摸瓜地找到故障点，而且分析过程清晰明了，条理清楚，能有效节省查找故障的时间，减少停电时间。
举例，如图所示QS1-3 隔离开关 QF1-3 断路器 WB 母线在变电站电气主接线的一部分中，如果母线WB 发生故障，可以这样来确定故障点：分析引起故障的是客观原因还是人为因素。
1.客观原因有：一次系统故障：比如母线WB 上设备引线接头松动造成接地；连接在母线上的隔离开关QS1-3的支持绝缘子损坏或发生闪络故障；母线绝缘子及断路器QF1-3靠母线侧套管绝缘损坏或发生闪络等；运行中母线设备绝缘损坏。
处理母线故障的注意事项
处理母线故障的注意事项1. 介绍母线是电力系统中负责输送电能的重要组成部分，它将发电厂产生的电能传输到不同的负荷中。
然而，由于各种原因，母线故障可能会发生，并对电力系统的正常运行造成严重影响。
因此，正确处理母线故障是保障电力系统安全稳定运行的重要措施。
2. 母线故障的分类母线故障可分为短路故障和接地故障两种情况。
2.1 短路故障短路故障是指母线上两个相或不同相之间发生短路的情况。
常见的短路故障包括相间短路和相对地短路。
2.2 接地故障接地故障是指母线上某个相对地接地的情况。
接地故障可能会导致电压不平衡、电流过大等问题。
3. 处理母线故障的注意事项处理母线故障需要采取一系列正确的措施，以确保人员安全和电力系统的正常恢复。
以下是处理母线故障的注意事项：3.1 安全第一在处理母线故障时，安全是首要考虑的因素。
必须确保工作人员具备足够的专业知识和技能，严格按照操作规程进行作业，并佩戴必要的个人防护用具。
3.2 快速定位故障点快速准确地定位母线故障点对于迅速恢复电力系统的运行至关重要。
利用故障指示器、故障测量仪等设备可以帮助定位故障点。
3.3 切除故障段一旦确定故障点，必须立即切除故障段，以防故障扩大。
切除故障段时，需遵循正常操作规程，确保操作准确无误。
3.4 备用供电切换在切除故障段后，应及时切换到备用供电，以保障负荷的正常供电。
备用供电的切换操作必须谨慎进行，确保稳定可靠。
3.5 故障分析与处理故障发生后，必须进行详细的故障分析，找出故障原因，并采取相应措施进行处理。
对于常见的母线故障，可以参考相关技术规范和经验进行处理。
3.6 故障记录与报告在处理完母线故障后，应及时记录故障信息，并向相关部门提交故障报告。
故障记录和报告对于预防类似故障的再次发生具有重要作用。
4. 处理母线故障的实践经验处理母线故障是一项复杂而严谨的工作，需要不断积累实践经验。
以下是一些处理母线故障的实践经验：4.1 学习相关规范和标准了解并熟悉相关的技术规范和标准对于正确处理母线故障至关重要。
母线及绝缘子检修策略
零值
一串中零值绝缘子片数超出规定数量
更换绝缘子
一串中零值绝缘子片数未超出规定数量
加强监测，必要时更换绝缘子
2
锁紧销
锁紧销断裂、缺损、失效、销锈蚀、变形
更换或补装锁紧销
3
均压环
均压环脱落、变形、损坏
更换均压环
4
钢脚
变形、锈蚀、颈部出现沉积物、腐蚀、直径明显减少
更换绝缘子
5
钢帽
钢帽有裂纹
更换绝缘子
6
瓷件釉面
母线及绝缘子检修策略
序号
评价项目
实际状态
检修策略
一、母线
1
相序标示
缺失或不可识别
重涂相色或安装标示
2
母线软连接
母线软连接有断股、散股及腐蚀，截面损失或不满足母线正常运行或最大短路电流的要求
更换母线软连接
3
异物悬挂
有悬挂物或异物，其长度可跨越相邻相
加强巡视，及时清除悬挂物
4
管型母线本体或焊接面
滑动部件发生位移、固定金具松动。
对绝缘子及隔离开关产生附加拉伸和弯曲应力
更换引线
4
异物悬挂
有悬挂物或异物
加强巡视，及时清除悬挂物，在线夹下部开出水孔
5
压接型设备线夹
400mm²及以上导线朝上30°-90°线夹，安装时无直径6mm的滴水孔。
三、支柱绝缘子
1
污秽
瓷绝缘子表面污秽程度严重，外绝缘不满足当地污秽等级要求
对瓷柱加装伞裙、喷涂防污闪涂料或更换
瓷柱外表有明显污秽，外绝缘满足现场污秽等级要求
清扫绝缘子
2
防污闪涂料失效
防污闪涂料失效或施工不符合工艺要求造成绝缘子有效爬距不足
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠灵绝缘铜（铝）管型母线常见故障分析及处理措施浅谈
编辑整理：湖北惠灵电气制造有限公司
缘铜（铝）管型母线在运行过程中，经过运行时间的推移及管型母线本身的绝缘材料的化学作用力下的老化，需要进行定时间巡检及保养维护，如质保期过后，要进行每年春检或秋检一次，对接头部分，螺栓处，进行更换或除尘处理。
在以往的绝缘铜（铝）管型母线运行中常遇见的故障问题。
下面将从以下两方面：一、绝缘铜（铝）管型母线故障产生的原因；二、绝缘铜（铝）管型母线故障的分类进行技术性浅谈，三、常见管型母线故障分析测寻
一、绝缘铜（铝）管型母线在运行中，故障产生的主要原因有以下八个方面所引起：
1、绝缘老化变质
2、绝缘受潮
3、绝缘铜（铝）管型母线过热
4、机械损伤
5、护层的腐蚀
6、过电压
7、材料缺陷
8、工艺问题
下面将以上八个方面的故障原因进行详细解析，具体如下：
绝缘老化变质
绝缘铜（铝）管型母线在长期在电的作用下工作，要受到伴随电作用
而来的热，化学及机械作用，从而使绝缘介质发生物理和化学变化，导致介质的绝缘水平下降。
绝缘受潮
绝缘铜（铝）管型母线中间接头或终端在结构上不密封或安装质量不好而造成绝缘受潮。
制造绝缘铜（铝）管型母线时留下砂眼或裂纹等缺陷，也会使绝缘受潮。
绝缘铜（铝）管型母线过热
造成绝缘铜（铝）管型母线过热的原因是多方面的。
内因主要是绝缘铜（铝）管型母线内部气隙游离造成局部过热，从而使绝缘碳化。
外因是绝缘铜（铝）管型母线过负荷或散热不良，安装于发电机小室内，电缆沟，及隧道等通风不良处的管型母线。
封闭在箱体内的以及高温蒸汽管道接近的绝缘铜（铝）管型母线，都会因为过热而使绝缘铜（铝）管型母线的绝缘层加速损坏。
机械损伤
绝缘铜（铝）管型母线在机械这类损伤中，主要有以下方面：
（1）直接受到外力作用造成的破坏。
这方面的损伤主要有施工和效能运输所造成的损坏，如起重，搬运，运输重物挤压等都有可
能误伤绝缘铜（铝）管型母线，
（2）自然力造成损坏。
这方面的损坏主要包括中间接头或终端接头受自然拉力或内部绝缘层膨胀的作用所造成的绝缘铜（铝）管
型母线护套损坏。
因绝缘铜（铝）管型母线的自然胀缩和管型
母线立柱因土壤下沉所形成的过啦拉力，拉拖中间接头或导体
终端接头因受力而破损等。
护层的腐蚀
绝缘铜（铝）管型母线长期由于电解和空气中化学作用的影响，管型母线的护套层长期裸露在空气中，日晒雨淋，氧化。
使绝缘铜（铝）管型母线护套层腐蚀，因腐蚀性质和程度的不同，表面上有红色、黄色、橙色和淡黄色的化合物或类似海绵的细孔。
过电压
大气过电压和内部过电压使绝缘铜（铝）管型母线所承受的电应力超过允许值而造成击穿。
对实际故障进行分析表明。
许多户外终端头伸缩软连接的故障是由于大气过电压引起的，绝缘铜（铝）管型母线本身的缺陷也会导致在大气过电压时发生故障。
材料缺陷
材料缺陷主要表现在以下三个方面：
A、绝缘铜（铝）管型母线在制造中的问题，主要有套分色热缩套
管时，缠绕主绝缘时，安装铠装接地时，做主绝缘屏蔽时留下
的缺陷，在生产过程中，会出现烘烤不紧，烘烤火力过大烤糊，热缩套管有裂损，破口，接头过多，重叠间隙，硅油涂抹不匀
等缺陷；
B、绝缘铜（铝）管型母线辅件自带的缺陷。
如热缩套管有砂眼，
厚度偏壁，伸缩强度不够，阻尼胶缠绕不紧漏油，以及其他不
符合规格或组装时不密封等；
C、绝缘铜（铝）管型母线导体材料维护管理不善，造成制造绝缘
铜（铝）管型母线主导体，中间接头和终端接头导体材料受潮，脏污，和腐蚀，影响整体受压质量和运行潜在危险，增大了售
后的机率性。
工艺问题
绝缘铜（铝）管型母线主导体，中间接头，终端接头的设计不周密，选用材料不当，电场分布考虑不合理，机械强度和弯曲角度不够等是设计的主要弊病。
现场测量不精细，考虑问题不全面是直接导致绝缘铜（铝）管型母线整体工艺的美观度及合理性。
中间接头和终端接头的制造工艺不严，不按照工艺规程的要求进行，使中间接头和终端接头的故障增多，如防水处理不严，中间接头收紧不牢固，导电膏涂抹不匀，使用的绝缘材料有潮气，屏蔽层受外力破损等。
二、绝缘铜（铝）管型母线故障的分类
1、低阻接地或短路故障
绝缘铜（铝）管型母线对地绝缘电阻低于100kΩ，而导体连续性良好，一般常见的有单相接地或三相接地。
2、高阻接地或短路故障
3、闪络性故障
以上三类故障多在预防性耐压试验时发生，并多出现于绝缘铜（铝）管型母线中间接头或终端接头处。
发生这类故障时，故障现象不一定相同。
有时在接近所要求的试验电压时击穿，然后又恢复，有时会连续击穿，但频率不稳定，间隔时间数秒至数分钟不等。
4、屏蔽层不在金具点故障
这类故障主要表现在管型母线安装完毕，在做工频耐压试验时由于爬电距离及空气安全距离不够所引起的放电现象。
这种故障很常见，在设计阶段是完全可以避免的，如果现场测量数据误差很小，在设计阶段可以根据现场的实际测量距离进行灵活调整，使管型母线的屏蔽点安全放置在金具点位置上。
5、中间接头及终端接头故障
这类故障主要表现在安装期间，中间接头及终端接头的紧固程度不够，防水处理没有做好，绝缘处理没有做够。
导致有闪落，放电，击穿等故障发生。
在操作这类工作时，要注意中间接头及终端接头与管型母线的接触面需平整，光滑，无毛刺，无凹凸状，涂抹导电膏均匀，螺栓规格配套，拧紧，两头防水处理无缝隙。
中间接头处绝缘处理的安全距离做够。
三、常见管型母线故障测寻
1、电气方面
2、化学方面
3、管型母线故障的测寻
管型母线的不断发展，聚四氟乙烯取代逐渐取代原有的交联聚乙烯电缆，但由于敷设环境的影响，在绝缘层中会产生水树，使其绝缘性能下降，因而在研究这种老化机理时，将主要以该类管型母线为例详述。
因水树引起事故的原因，几乎都是管型母线在制造，运输，保管，敷设过程中水分浸入电缆内部所致；或由于在导体上使用以布带为基体
的半导电屏蔽层，在毛刺突出处产生水树并延伸而导致绝缘击穿。
电气方面
游离放电老化
这是在绝缘层与屏蔽层的空隙产生游离放电，而使绝缘受到侵蚀所造成的绝缘老化现象。
不过在正常相电压下，游离放电一般不会发生，仅在管型母线内部有缺陷时才会成为问题。
树老化
所谓树，主要有电树和水树两种，电树是在局部高电场(绝缘与内部半导电层的界面等)作用下，某些缺陷在绝缘层中呈现树枝状伸展，最终导致绝缘击穿。
水树的形成与敷设环境有关，在有水分和电场共存的状态下，可分为从导体的内半导电层上产生的内导水树，从绝缘的外半导电层产生的外导水树、从绝缘层中空隙等产生的蝴蝶结形水树三类。
其中，从内半导电层上产生的内导水树，将使管型母线的绝缘强度大幅度降低。
化学方面
化学老化是有敷设环境所引起的，如把管型母线敷设在含有石油化学物质的地下而造成聚四氟乙烯护套膨胀。
有一种称为硫化的老化现象，对管型母线的绝缘影响最大。
由于硫化物（硫化氢等）透过护套及绝缘层与管型母线的铜导体产生化学反应，生成硫化铜，和氧化铜等物质，这些物质在绝缘层中从内导电层一侧向护套一侧呈树枝状伸展，如同水树一样，这种老化现象称为化学树。
化学老化的程度也因油，药品的种类不同而异，但它对管型母线的影
响都是使组成管型母线的材料膨胀，物理特性和电性能降低。
此外，还有物理老化，机械老化，以及由于生物的侵蚀所引起的管型母线绝缘老化等。
管型母线故障的测寻
第一、我们要做管型母线故障性质的确定
所谓确定故障的性质，就是指确定故障电阻是高阻还是低阻；是闪络还是封闭性故障；是接地、短路、断线，还是它们的组合；是单相、两相，还是三相故障。
通常可以根据故障发生时出现的现象，初步判断故障的性质。
第二、管型母线故障的测寻步骤
1、确定故障的性质
2、故障点的烧穿。
即通过烧穿将高阻故障或闪络性故障变为低阻故障，以便进行粗侧。
3、粗侧。
就是测出故障点到管型母线任意一端的距离。
粗侧的方法有很多种，一般可以归纳为两大类，一类是电桥法，另一类是脉冲反射法。
4、测寻故障管型母线的敷设路径。
对于埋地敷设的管型母线就是找出故障管型母线的敷设路径和埋设深度，以便进行定点精测。
测寻路径的方法是向管型母线中通人音频信号电流，然后利用接受线圈通过接收机接收此音频信号。
5、故障点的精测（即定点），也就是确定故障点的精确位置。
通常采用声测，感应，测接地电位等方法进行定点。
以上五个步骤是一般的测寻，实际测寻时，可以根据具体情况省略其中的一些步骤。
例如，管型母线敷设路径的图纸很准确时，可以不必再测敷设路径；对于高阻故障，可以不经烧穿而直接用闪络法进行粗侧；对于一些闪络性故障，不需要进行定点，可以根据粗侧得到的距离数据查阅资料，直接找出粗侧点处的中间接头，然后再通过细听而确定故障，可以进行冲击放电，不需要使用仪器（如定点仪)，而直接用耳听来确定故障点。
