CAD期末考试试卷A及答案.doc
autocad期末考试试题和标准答案
autocad期末考试试题和标准答案**AutoCAD期末考试试题和标准答案**一、选择题(每题2分,共20分)1. 在AutoCAD中,以下哪个命令用于创建直线?A. LINEB. CIRCLEC. ARCD. SPLINE**答案:A**2. 要将一个对象复制到另一个位置,应该使用哪个命令?A. COPYB. MOVEC. ROTATED. MIRROR**答案:A**3. 在AutoCAD中,哪个命令用于创建圆形?A. CIRCLEB. ARCC. ELLIPSED. SPLINE**答案:A**4. 如何选择多个对象?A. 按住Shift键并单击每个对象B. 按住Ctrl键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标以框选对象**答案:D**5. 在AutoCAD中,哪个命令用于测量两点之间的距离?A. DISTB. AREAC. LISTD. ID**答案:A**6. 如何在AutoCAD中创建一个矩形?A. RECTANGLEB. POLYGONC. BOXD. SQUARE**答案:A**7. 在AutoCAD中,哪个命令用于创建多段线?A. POLYLINEB. POLYGONC. SPLINED. LINE**答案:A**8. 如何在AutoCAD中打开一个新的绘图文件?A. NEWB. OPENC. SAVED. PRINT**答案:A**9. 在AutoCAD中,哪个命令用于创建文本?A. TEXTB. MTEXTC. DIMD. HATCH**答案:A**10. 如何在AutoCAD中退出当前命令?A. 按Esc键B. 按Ctrl+CC. 按Ctrl+ZD. 按Enter键**答案:A**二、填空题(每题2分,共20分)1. 在AutoCAD中,使用________命令可以创建一个矩形阵列。
**答案:ARRAY**2. 要将一个对象沿着指定的路径复制,可以使用________命令。
autocad期末试题及答案
autocad期末试题及答案一、选择题(每题2分,共20分)1. AutoCAD中,哪个命令用于绘制直线?A. LINEB. CIRCLEC. ARCD. POLYLINE答案:A2. 在AutoCAD中,如何快速选择所有对象?A. 使用鼠标框选B. 使用鼠标滚轮C. 输入命令“SELECTALL”D. 输入命令“ALL”答案:C3. 以下哪个选项不是AutoCAD中的图层属性?A. 颜色B. 线型C. 线宽D. 文字答案:D4. AutoCAD中,如何撤销上一步操作?A. 使用“UNDO”命令B. 使用“REDRAW”命令C. 使用“ERASE”命令D. 使用“PASTE”命令答案:A5. 在AutoCAD中,哪个命令用于绘制圆?A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案:A6. 如何在AutoCAD中创建一个新的图层?A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“PASTE”命令答案:A7. 在AutoCAD中,如何将一个对象移动到另一个位置?A. 使用“MOVE”命令B. 使用“COPY”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案:A8. AutoCAD中,哪个命令用于绘制矩形?A. RECTANGB. POLYGONC. BOXD. CUBE答案:A9. 如何在AutoCAD中改变对象的颜色?A. 使用“PROPERTIES”命令B. 使用“CHPROP”命令C. 使用“COLOR”命令D. 使用“CHANGE”命令答案:A10. 在AutoCAD中,如何测量两点之间的距离?A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“SCALE”命令答案:A二、填空题(每题2分,共20分)1. 在AutoCAD中,使用____命令可以绘制多段线。
答案:POLYLINE2. 要改变线型比例,可以使用命令______。
cad期末考试试题「附答案」
cad期末考试试题「附答案」cad期末考试试题「附答案」一、填空题1.尺寸是工程制图中的一项重要内容,是零件制造、建筑施工和零部件装配的重要依据。
它描述了机械图、建筑图等各类图形中物体各部分的()和()关系。
2.尺寸由()、()、()和()4部分组成。
3.()是从被标注对象延伸到尺寸线的直线。
4.如果用户绘制图形时使用的是英制单位,那么系统默认的标注模式为();如果用户绘制的图形时使用的是公制单位,那么系统默认的标注模式为()。
5.箭头显示在尺寸线的末端,用于标明尺寸线的()和()。
常用的箭头有两种:()中箭头为闭合填充的三角形,()中通常采用斜线。
6.()命令用于自动测量并沿一条简单的引线显示指定点的X或Y坐标。
7.在轴测图标注中,由于“半径标注”和“直径标注”命令都不能对椭圆进行标注,因此只能运用()命令来标注椭圆,并在标注时修改标注文字,而椭圆弧则只好运用命令来标注。
二、选择题1.在“标注样式”对话框的“圆心标记类型”选项中,所供用户选择的选项不包含()选项。
A.直线B.圆弧C.标记D.无2. 在“标注样式”对话框中,项“文字”选项卡中的“分数高度比例”选项只有设置了()选项后才有效。
A.公差B.换算单位C.使用全局比例D.单位精度3.()命令用于创建平行于所选对象或平行于两尺寸界线源点连线的直线型尺寸。
A.线性标注B.对齐标注C.连续标注D.快速标注4.在设置单位精度过程中,最多可设置小数点后()位。
A.4B.6C.8D.105.∅20±0.5是公差标注中的()形式。
A.对称B.极限偏差C.极限尺寸D.基本尺寸6.在“引线设置”对话框中的“引线和箭头”选项卡中,“点数”选项组的点个数最小值为()。
A.2B.3C.4D.57.一般可以用“对齐标注”命令标注轴测图的各处尺寸,标注完后再对()的`位置和倾斜角进行调整。
A.尺寸界线B.尺寸箭头C.标注文字D.尺寸线三、判断题改正题1.替代标注样式与修改标注样式不同的是,当创建了替代标注样式后,该标注样式只对此后的尺寸标注起作用,不会改变创建前的标注样式。
cad期末考试试题及答案
AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案:B2、在CAD中,以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案:C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案:A4、默认情况下,命令提示行显示为几行A、3B、5C、2D、8答案:A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案:C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案:B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案:C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案:B10、如果要在一个圆的圆心写一个“A"字,应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案:A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案:A 12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案:D13、要将图形中的所有尺寸都为原有尺寸的2倍,应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案:B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案:B15、渲染三维模型时,哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案:C17、以下哪种相对坐标的输入方法是画8个单位的线长A.8,0 B.@0,8 C.@0<8 答案:B18、哪种坐标输入法需要用@符号?A.极坐标B.绝对坐标C.相对坐标答案:C19.在命令行中输入“Z"后,再输入选项“A”,什么作用A.在图形窗口显示所有的图形对象和绘图界限范围.B.恢复前一个视图C.显示所有在绘图界限范围内的图形对象D.显示绘图界限范围答案:A20.下面哪个命令可将块打散生成图形文件A、另存为B、分解C、重生成D、插入块答案:B21.复制的快捷键是A.CO B.O C.X D.EX答案:A22。
cad期末考试题及答案A卷
cad期末考试题及答案A卷CAD期末考试题及答案A卷一、选择题(每题2分,共20分)1. 在AutoCAD中,以下哪个命令用于创建直线?A. LINEB. CIRCLEC. ARCD. POLYGON答案:A2. 以下哪个选项不是AutoCAD中的图层属性?A. 颜色B. 线型C. 线宽D. 文字大小答案:D3. 在AutoCAD中,如何快速选择所有对象?A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用鼠标滚轮答案:A4. 以下哪个命令用于创建圆弧?A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案:A5. 在AutoCAD中,如何将一个对象复制到另一个位置?A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用MIRROR命令答案:A6. 以下哪个选项不是AutoCAD中的绘图单位?A. 英寸B. 毫米C. 米D. 像素答案:D7. 在AutoCAD中,如何创建一个矩形?A. 使用RECTANGLE命令B. 使用POLYGON命令C. 使用LINE命令D. 使用CIRCLE命令答案:A8. 以下哪个命令用于创建多段线?A. POLYLINEB. SPLINEC. ARCD. ELLIPSE答案:A9. 在AutoCAD中,如何修改对象的属性?A. 使用PROPERTIES命令B. 使用CHANGE命令C. 使用MODIFY命令D. 使用EDIT命令答案:A10. 以下哪个命令用于创建填充图案?A. HATCHB. SHADEC. FILLD. PATTERN答案:A二、填空题(每题2分,共20分)1. AutoCAD是一款_________软件,主要用于二维和三维设计。
答案:计算机辅助设计2. 在AutoCAD中,要创建一个新图层,可以使用_________命令。
答案:LAYER3. 当需要将AutoCAD文件保存为其他格式时,可以使用_________命令。

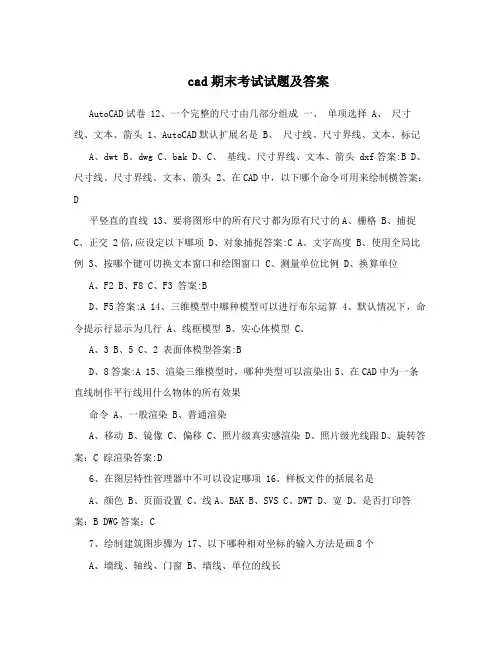

cad期末考试试题及答案
cad期末考试试题及答案AutoCAD试卷 12、一个完整的尺寸由几部分组成一、单项选择 A、尺寸线、文本、箭头 1、AutoCAD默认扩展名是 B、尺寸线、尺寸界线、文本、标记A、dwtB、dwgC、bakD、C、基线、尺寸界线、文本、箭头 dxf答案:B D、尺寸线、尺寸界线、文本、箭头 2、在CAD中,以下哪个命令可用来绘制横答案:D平竖直的直线 13、要将图形中的所有尺寸都为原有尺寸的A、栅格 B、捕捉C、正交 2倍,应设定以下哪项 D、对象捕捉答案:C A、文字高度 B、使用全局比例 3、按哪个键可切换文本窗口和绘图窗口 C、测量单位比例 D、换算单位A、F2B、F8C、F3 答案:BD、F5答案:A 14、三维模型中哪种模型可以进行布尔运算 4、默认情况下,命令提示行显示为几行 A、线框模型 B、实心体模型 C、A、3B、5C、2 表面体模型答案:BD、8答案:A 15、渲染三维模型时,哪种类型可以渲染出5、在CAD中为一条直线制作平行线用什么物体的所有效果命令 A、一般渲染 B、普通渲染A、移动B、镜像C、偏移 C、照片级真实感渲染D、照片级光线跟D、旋转答案:C 踪渲染答案:D6、在图层特性管理器中不可以设定哪项 16、样板文件的括展名是A、颜色B、页面设置C、线A、BAK B、SVS C、DWTD、宽 D、是否打印答案:B DWG答案:C7、绘制建筑图步骤为 17、以下哪种相对坐标的输入方法是画8个A、墙线、轴线、门窗B、墙线、单位的线长门窗、轴线 A(8, 0 B(@0,8 C(@0<8C、轴线、门窗、墙线D、轴线、答案:B墙线、门窗答案:D 18、哪种坐标输入法需要用@符号, 8、哪个命令可用于绘制直线与圆弧的复合A(极坐标体 B( 绝对坐标A、圆弧B、构造线C、多段线 C(相对坐标答案:CD、样条曲线答案:C 19(在命令行中输入“Z”后,再输入选项9、如何在图中输入“直径”符号“A”,什么作用A、%%PB、%%CC、%%D A( 在图形窗口显示所有的图形对象和绘D、%%U答案:B 图界限范围。
CAD期末试题(含答案)
考试科目:计算机辅助设计考试时间:60分钟试卷总分100分题号得分一二三四平时成绩总分课程名称:评卷教师装得分一、选择题(在每个小题四个备选答案中选出一个正确答案,填在括订线号中)(本大题共20小题,每小题1分,总计20分)1.在AutoCAD中,要打开或关闭栅格的快捷键为(A)。
A F7B F9C F11D F122.在绘制图形过程中打开、关闭正交状态的快捷键为(A)。
A F8B F9C F11D F123.双击扩展名为(B)的文件,可以启动AutoCAD,并打开图形文件。
A dxtB dwgC twgD psd4.80<45属于(C)。
A绝对直角坐标B相对直角坐标C绝对极坐标D相对极坐标5.输入相对前一点x轴增加5,Y轴增加10的坐标表示方法为(B)。
A(5,10)B@(5,10)C(5<10)D(@5 <10)6.设置AutoCAD图形边界的命令是(C )。
A gridB snap和gridC limitsD options7.绘图单位的设置命令为(B)。
A layerB unitsC lineD text8.下面(D)项不是图层设置中的内容。
A.线型B.线宽C.颜色D.文字样式9.point点命令不可以(C )。
A绘制单点或多点 B定距等分直线、圆弧或曲线C等分角D定数等分直线,圆弧或曲线10.多用作绘制辅助线的对象为(D)。
A直线B多线C多段线D构造线11.如果要通过依次指定与圆相切的3个对象来绘制圆形,应选择“绘制”/“圆”菜单中的(B)子命令。
A圆心、半径B相切、相切、相切C三点D相切、相切、半径12.画多段线时可以用(A )选项来改变线宽。
A宽度(W)B方向(D)C半径(R)D长度(L)□□□□□□□□姓名:班级:学号13.画对称图形可使用下列哪一个编辑命令(B)。
.A copyB mirrorC arrayD stretch14.一组同心圆可由一个画好的圆用(D)命令来实现。
CAD期末考试试卷A及答案
CAD 考试试卷一、单选题(每题 1 分,共 20 分)1.AutoCAD的出品公司是()。
A.Microsoft公司B.Autodesk公司C.Macromedia 公司D.Adobe公司2.AutoCAD的坐标体系,包括世界坐标系和()坐标系。
A.绝对坐标B.平面坐标C.相对坐标D.用户坐标3.OFFSET(偏移)命令前,必须先设置()。
A.比例B.圆C.距离D.角度4.AutoCAD中的图层数最多可设置为()。
A.10层B.没有限制C.5层D.256层5.在AutoCAD2004中,打开或关闭正交捕捉的快捷键是()。
A.F2键B.F5键C.F7键D.F8键6.DRA命令是()。
A.半径标注B.直径标注C.对齐标注D.角度标注7.在图案填充中,关于比例的说法正确的是()。
A.比例越大,填充图案越疏B.比例越小,填充图案越疏C.比例越大,填充图案越密D.比例与图案疏密无关。
8.只能看到某个图形对象的局部,要想选中整个图形对象需使用()。
A.右键框选B.双击选择C.左框选D.右框选9.阵列的快捷命令是()。
A.AL B.AR C.SC D.DT10.命令行输入A是执行()。
A.绘圆弧B.定义块C.画圆D.标注样式管理器11.命令行输入B是执行()。
A.绘圆弧B.定义块C.画圆D.标注样式管理器12.命令行输入C是执行()。
A.绘圆弧B.定义块C.画圆D.标注样式管理器13.命令行输入D是执行()。
A.绘圆弧B.定义块C.画圆D.标注样式管理器14.绘制一个三角形的外接圆使用()法。
A.三点法B.相切相切半径法C.两点法D.相切相切相切15.AutoCAD中CAD图形文件后缀名为:()。
A.dwg B.dxf C.dwt D.dws 16.AutoCAD2004默认的图限为()。
A.100×100 B.800×600 C.420×297 D.1024×768 17.在直角坐标系中“50,80”与“150,80”之间的距离是()。
cad期末考试试题及答案
cad期末考试试题及答案第一部分:选择题(共40题,每题2分,共80分)请根据题意选择最合适的答案并在答题卡上标记相应的选项。
1. AutoCAD是哪个公司开发的?A. AutodeskB. MicrosoftC. AdobeD. IBM答案:A2. 以下哪个工具可以用于绘制直线?A. 矩形工具B. 圆工具C. 直线工具D. 椭圆工具答案:C3. 在AutoCAD中,如何切换到模型空间?A. 输入PS命令B. 输入MS命令C. 输入CS命令D. 输入ES命令答案:B4. 在AutoCAD中,如何创建横向对齐的文字?A. 使用“文本对齐”工具B. 使用“文字编辑器”工具C. 使用“换行文本”工具D. 使用“多行文本”工具答案:D5. 在AutoCAD中,如何删除线段?A. 使用“移动”工具B. 使用“复制”工具C. 使用“修剪”工具D. 使用“删除”工具答案:D......(以下省略剩余的选择题)第二部分:填空题(共5题,每题4分,共20分)请根据题意填写正确的答案并在答题卡上作答。
1. 在AutoCAD中,通过输入命令“__________”可以绘制圆形。
答案:CIRCLE2. 在AutoCAD中,通过输入命令“__________”可以进行线段的延长操作。
答案:LENGTHEN3. 在AutoCAD中,通过输入命令“__________”可以打开图层管理器。
答案:LAYER4. 在AutoCAD中,通过输入命令“__________”可以将图案填充应用于对象。
答案:HATCH5. 在AutoCAD中,通过输入命令“__________”可以创建曲线。
答案:SPLINE第三部分:判断题(共5题,每题4分,共20分)请按照题意判断每个题目的正确性,并在答题卡上作答。
1. AutoCAD是一款二维绘图软件。
答案:错误2. 在AutoCAD中,可以使用拉伸命令改变多边形的形状。
答案:正确3. 在AutoCAD中,可以通过旋转命令对选定的图元进行翻转操作。
AutoCAD期末考试复习题库(含答案)
AutoCAD期末考试复习题库(含答案)一、单选题1.在AutoCAD中要始终保持物体得颜色与图层得颜色一致,物体得颜色应设置为___A、按图层B、图层锁定C、按颜色D、按红色参考答案:A2.在AutoCAD中要创建矩形阵列,必须指定___A、行数、项目得数目以及单元大小B、项目得数目与项目间得距离C、行数、列数以及单元大小D、以上都不就是参考答案:C3.移动圆对象,使其圆心移动到直线中点,需要应用()A、正交B、捕捉C、栅格D、对象捕捉参考答案:D4.用“两点”选项绘制圆时,两点之间的距离等于()A、圆周B、周长C、最短弦D、直径参考答案:D5.在AutoCAD中以下哪个设备属于图形输出设备()A、扫描仪B、打印机C、自动绘图仪D、数码相机参考答案:B6.多线的快捷键是()A、TB、MLC、DOD、MT参考答案:B7.图层锁定后,将()A、图层中的对象可见,但无法编辑B、图层中的对象不可见,但无法编辑C、图层中的对象可见,也无法编辑D、图层中的对象不可见,也无法编辑参考答案:A8.不能应用修剪命令“trim”进行修剪得对象就是()A、圆弧B、圆C、直线D、文字参考答案:D9.AutoAutoCAD中轴线得颜色必须就是()A、绿色B、黄色C、蓝色D、红色参考答案:D10.相对极坐标输入格式是()形式A、100<60B、100,200C、100,120D、X12Y20参考答案:A11.绘制多边形的快捷键是()A、mlB、plC、polD、e参考答案:C12.在AutoAutoCAD系统中,不能对图块对象进行操作命令是()A、MirrorB、ScaleC、CopyD、Offset参考答案:D13.在AutoAutoCAD中,可在一个文件中创建多少个图层()。
A、8B、4C、无数D、16参考答案:C14.若图层的颜色以确定,在该层上可以绘制()A、该种颜色的线条B、两种颜色的线条C、三种颜色的线条D、多种颜色的线条参考答案:A15.插入块之前,必须做()A、确定块的插入点B、确定块名C、选择块对象D、确定块位置参考答案:A16.在AutoCAD中点得快捷键就是()A、WB、OC、POD、TR参考答案:C17.不影响图形显示的图层操作是()A、锁定图层B、冻结图层C、打开图层D、关闭图层参考答案:A18.AutoAutoCAD软件不能用来进行:()A、文字处理B、服装设计C、电路设计D、零件设计参考答案:B19.既可以绘制直线,又可以绘制曲线的命令是:()A、样条曲线B、多线C、多段线D、构造线参考答案:C20.下列哪一种对象捕捉方式可以用于捕捉一条线段的中点()A、端点B、圆心C、中点D、象限点参考答案:C21.在创建块时,在块定义对话框中必须确定的要素为()。
建筑CAD试卷A与答案
共2 页建筑CAD A卷与答案一、填空题(每空1.5分,共15分)1。
AutoCAD的坐标系统有______________、______________,其中____________是固定不变的。
2.既可以绘直线,又可以绘曲线的命令是_____________。
3. AutoCAD中可以创建____________个图层.4。
画一个半径为5的圆,确定圆心,输入d后,应再输入________。
5。
在AutoCAD中,显示坐标的方式有三种,分别为___________、___________和__________。
6. AutoCAD中F1键的功能是____________。
二、判断题(正确的请在括号中填“√",错误的请在括号中填“X”,每题1分,共11分)1.在AutoCAD中无法使用透视方式观察三维模型。
()2。
范围缩放可以显示图形范围并使所有对象最大显示.()3。
CAD不仅是辅助设计,而且可以代替人的设计。
()4. 在AutoCAD中,QUIT命令可退出绘图状态时,提示是否以原图形文件名存盘, 而后可以返回操作系统。
()5. COPY命令产生对象的拷贝,而保持原对象不变.()6。
不能为尺寸文字添加后缀.()7。
AutoCAD的图标菜单栏可以定制,可以删除,也可以增加。
()8.为了将尺寸标注的完整,在组合体的视图上,一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。
()9。
特性匹配可以将源对象的颜色、图层、线型等特性全部赋给目标对象,也可将源对象的图元类型赋给目标对象。
()10. 使用外部块命令时,当外部块图形改变时,引用部会也会随之改变。
()11。
在电脑中,可以将在一台电脑上画好的图形,原封不动的复制到另外一台电脑上。
()三、单项选择题(每题2分,共22分)1。
要使直线或线段只能是水平方向或垂直方向,可执行().A.正交模式B.对象捕捉C.栅格显示D.直线2。
在绘制直线时,可以使用以下快捷输入方式( )。
cad期末考试试题及答案精编版
AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案:B2、在CAD中,以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案:C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案:A4、默认情况下,命令提示行显示为几行A、3B、5C、2D、8答案:A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案:C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案:B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案:C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案:B10、如果要在一个圆的圆心写一个“A”字,应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案:A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案:A12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案:D13、要将图形中的所有尺寸都为原有尺寸的2倍,应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案:B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案:B15、渲染三维模型时,哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案:C17、以下哪种相对坐标的输入方法是画8个单位的线长A.8, 0 B.@0,8 C.@0<8答案:B18、哪种坐标输入法需要用@符号?A.极坐标B.绝对坐标C.相对坐标答案:C19.在命令行中输入“Z”后,再输入选项“A”,什么作用A.在图形窗口显示所有的图形对象和绘图界限范围。
(完整版)cad期末考试试题及答案(可编辑修改word版)
AutoCAD 试卷一、单项选择1、AutoCAD 默认扩展名是A、dwtB、dwgC、bakD、dxf 答案:B2、在CAD 中,以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案:C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5 答案:A4、默认情况下,命令提示行显示为几行A、3B、5C、2D、8 答案:A5、在CAD 中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案:C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案:B 12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案:D13、要将图形中的所有尺寸都为原有尺寸的2 倍,应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案:B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案:B15、渲染三维模型时,哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG 答案:C7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、17、以下哪种相对坐标的输入方法是画8 个单位的线长门窗、轴线A.8, 0 B.@0,8 C.@0<8C、轴线、门窗、墙线D、轴线、答案:B墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案:C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U 答案:B10、如果要在一个圆的圆心写一个“A”字,应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案:A11、在哪个层创建的块可在插入时与当前层特性一致A、0 层B、在所有自动产生的层C、所有图层D、新建的图层答案:A 18、哪种坐标输入法需要用@符号?A.极坐标B.绝对坐标C.相对坐标答案:C19.在命令行中输入“Z”后,再输入选项“A”,什么作用A.在图形窗口显示所有的图形对象和绘图界限范围。
cad期末考试试题及答案
AutoCAD 试卷 一、单项选择1、AutoCAD 默认扩展名是A 、dwtB 、dwgC 、bakD 、dxf 答案:B2、在CAD 中,以下哪个命令可用来绘制横平竖直的直线A 、栅格B 、捕捉C 、正交D 、对象捕捉答案:C3、按哪个键可切换文本窗口和绘图窗口A 、F2B 、F8C 、F3D 、F5答案:A4、默认情况下,命令提示行显示为几行A 、3B 、5C 、2D 、8答案:A5、在CAD 中为一条直线制作平行线用什么命令A 、移动B 、镜像C 、偏移D 、旋转答案:C6、在图层特性管理器中不可以设定哪项 A 、颜色 B 、页面设置 C 、线宽 D 、是否打印答案:B7、绘制建筑图步骤为A 、墙线、轴线、门窗B 、墙线、门窗、轴线C 、轴线、门窗、墙线D 、轴线、墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A 、圆弧B 、构造线C 、多段线D 、样条曲线答案:C9、如何在图中输入“直径”符号A 、%%PB 、%%C C 、%%D D 、%%U 答案:B10、如果要在一个圆的圆心写一个“A ”字,应使用以下哪种对正方式A 、中间B 、对齐C 、中心D 、调整 答案:A 11、在哪个层创建的块可在插入时与当前层特性一致A 、0层B 、在所有自动产生的层C 、所有图层D 、新建的图层 答案:A12、一个完整的尺寸由几部分组成 A 、 尺寸线、文本、箭头B 、 尺寸线、尺寸界线、文本、标记C 、 基线、尺寸界线、文本、箭头D 、 尺寸线、尺寸界线、文本、箭头 答案:D13、要将图形中的所有尺寸都为原有尺寸的2倍,应设定以下哪项A 、文字高度B 、使用全局比例C 、测量单位比例D 、换算单位答案:B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案:B15、渲染三维模型时,哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG 答案:C17、以下哪种相对坐标的输入方法是画8个单位的线长A.8, 0 B.@0,8 C.@0<8答案:B18、哪种坐标输入法需要用@符号A.极坐标B.绝对坐标C.相对坐标答案:C19.在命令行中输入“Z”后,再输入选项“A”,什么作用A.在图形窗口显示所有的图形对象和绘图界限范围。
大二期末cad考试试题及答案
大二期末cad考试试题及答案大二期末CAD考试试题及答案一、选择题(每题2分,共20分)1. CAD软件中,用于绘制直线的命令是:A. LINEB. CIRCLEC. ARCD. RECTANGLE答案:A2. 在CAD中,哪个命令用于创建圆弧?A. LINEB. CIRCLEC. ARCD. ELLIPSE答案:C3. 以下哪个选项不是CAD软件的图层属性?A. 颜色B. 线型C. 线宽D. 字体答案:D4. CAD中,用于修改对象属性的命令是:A. PROPERTIESB. CHANGEC. MODIFYD. EDIT答案:A5. 在CAD中,哪个命令用于创建矩形?A. RECTANGLEB. POLYGONC. BOXD. SQUARE答案:A6. CAD中,用于绘制多边形的命令是:A. POLYLINEB. POLYGONC. POLYFACED. HATCH答案:B7. 在CAD中,哪个命令用于创建点对象?A. POINTB. DOTC. MARKD. SPOT答案:A8. CAD中,用于创建文本的命令是:A. TEXTB. MTEXTC. DTEXTD. TTEXT答案:A9. 以下哪个选项是CAD中用于创建块的命令?A. BLOCKB. INSERTC. WBLOCKD. ALL答案:A10. CAD中,用于创建多段线的命令是:A. POLYLINEB. POLYGONC. PLINED. LINE答案:C二、填空题(每题2分,共20分)1. 在CAD中,使用____命令可以快速选择具有相同属性的对象。
答案:快速选择(QSELECT)2. 使用____命令可以改变对象的颜色。
答案:PROPERTIES3. CAD中,使用____命令可以创建等距线。
答案:OFFSET4. ____命令用于在CAD中创建镜像对象。
答案:MIRROR5. 使用____命令可以测量两点之间的距离。
答案:DIST6. ____命令用于在CAD中创建圆。
CAD期末考试试卷A及答案.doc
CAD期末考试试卷A及答案.docCAD 考试试卷一、单选题(每题1分,共20分)1.AutoCAD的出品公司是()。
A.Microsoft 公司B. Autodesk 公司C. Macromedia 公司D. Adobe 公司2.AutoCAD的坐标体系,包括世界坐标系和()坐标系。
A.绝对坐标B.平面坐标C.相对坐标D.用户坐标3.OFFSET (偏移)命令前,必须先设置()。
A.比例B.圆C.距离D.角度4.AutoCAD屮的图层数最多可设置为()。
A.10层B.没冇限制C. 5层D. 256层5.在AutoCAD2004'|?,打开或关闭正交捕捉的快捷键是()。
A.F2 键B. F5 键C. F7 键D. F8 键6.DRA命令是()。
A.半径标注B.肓径标注C.对齐标注D.角度标注7.在图案填充中,关于比例的说法正确的是()oA.比例越人,填充图案越疏B.比例越小,填充图案越疏C.比例越人,填充图案越密D?比例与图案疏密无关。
8.只能看到某个图形对象的局部,要想选中整个图形对象盂使用()。
A.右键框选B.双击选择C.左框选D.右框选9.阵列的快捷命令是()。
A. ALB. ARC. SCD. DT10.命令行输入A是执行()?A.绘圆弧B.定义块C.画圆D.标注样式管理器A.绘圆弧B.定义块C. 画恻D. 标注样式管理器 12.命令行输入C 是执行()0A.绘圆弧B.定义块D. 标注样式管理器13.命令行输入D 是执行( )oA.绘圆弧B.定义块C. 画圆D. 标注样式管理器 14.绘制一个三角形的外接闘使川法。
A.三点法 B.相切相切半径法 C. 两点法 D.相切相切相切AutoCAD '|> CAD 图形文件后缀名为:()0 A. dwgdxf dwt dws D. 1024X76811. 命令行输入B 是执行()o16. AutoCAD2004默认的图限为()。
cad期末考试试题及答案解读
AutoCAD试卷一、单项选择1、AutoCAD默认扩展名是A、dwtB、dwgC、bakD、dxf答案:B2、在CAD中,以下哪个命令可用来绘制横平竖直的直线A、栅格B、捕捉C、正交D、对象捕捉答案:C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、F5答案:A4、默认情况下,命令提示行显示为几行A、3B、5C、2D、8答案:A5、在CAD中为一条直线制作平行线用什么命令A、移动B、镜像C、偏移D、旋转答案:C6、在图层特性管理器中不可以设定哪项A、颜色B、页面设置C、线宽D、是否打印答案:B7、绘制建筑图步骤为A、墙线、轴线、门窗B、墙线、门窗、轴线C、轴线、门窗、墙线D、轴线、墙线、门窗答案:D8、哪个命令可用于绘制直线与圆弧的复合体A、圆弧B、构造线C、多段线D、样条曲线答案:C9、如何在图中输入“直径”符号A、%%PB、%%CC、%%DD、%%U答案:B10、如果要在一个圆的圆心写一个“A”字,应使用以下哪种对正方式A、中间B、对齐C、中心D、调整答案:A11、在哪个层创建的块可在插入时与当前层特性一致A、0层B、在所有自动产生的层C、所有图层D、新建的图层答案:A12、一个完整的尺寸由几部分组成A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头答案:D13、要将图形中的所有尺寸都为原有尺寸的2倍,应设定以下哪项A、文字高度B、使用全局比例C、测量单位比例D、换算单位答案:B14、三维模型中哪种模型可以进行布尔运算A、线框模型B、实心体模型C、表面体模型答案:B15、渲染三维模型时,哪种类型可以渲染出物体的所有效果A、一般渲染B、普通渲染C、照片级真实感渲染D、照片级光线跟踪渲染答案:D16、样板文件的括展名是A、BAKB、SVSC、DWTD、DWG答案:C17、以下哪种相对坐标的输入方法是画8个单位的线长A.8, 0 B.@0,8 C.@0<8答案:B18、哪种坐标输入法需要用@符号?A.极坐标B.绝对坐标C.相对坐标答案:C19.在命令行中输入“Z”后,再输入选项“A”,什么作用A.在图形窗口显示所有的图形对象和绘图界限范围。
CAD期末考试卷及答案
CAD期末考试卷一、填空题(1×15=15分)1、完整的电气图图面通常由、、、组成。
2、图线的形式有、、、四种。
3、元件的布局有、两种。
4、实心箭头主要表示、或方向。
5、图上所画图形符号的大小与物体实际大小的比值称为。
6、用图形符号表达不清楚或某些含义不便用图形符号表达时,可在图上加。
二、选择题(3×5=15分)1、幅面尺寸装订成册时,一般()幅面采用竖装。
A、A1 B、A2 C、A3 D、A42、指示线用于指示注释的对象,它应为细实线,当指向轮廓线内时用()表示。
A、实心箭头B、黑点C、短线D、虚线3、()用于设定和改变实体的特性。
A、绘图工具栏B、修改工具栏C、对象特性工具栏4、“二维填充”命令总是以()填充的。
A、三角形式B、正方形形式C、矩形形式5、()号图纸一般不得加长。
A、A0-A2 B、A1 C、A1-A3 D、A2-14三、简答题(5×2=10分)1、启动AutoCAD的方法有几种?2、标题栏的组成及作用?四、作图题(20×3=60分)1、按图中尺寸作图,要求:a、标注尺寸b、在半径为120的圆环上画出6个同样的圆,并填充为红色;在90和60的圆环中间画8个半径为8的小圆,填充为任二种颜色。
2、按照尺寸作图,并标注尺寸(要求:六边形的尺寸自定,并填充为红色,两个圆每个都填充为任意两种颜色)3、结合实际设计一个交通灯的路牌(可以在下图基础上加以设计,并填充为相应的颜色)答案填空:1、边框线、图框线、标题栏、会签栏2、实线、虚线、点划线、双点划线3、功能布局、位置布局4、力、运动、可变性5、比例6、注释选择:DBCAA简答:1、有三种方法:(1)在桌面上直接双击AutoCAD的快捷方式图标进入。
(2)在“开始”菜单中选择单击AutoCAD图标进入。
(3)通过已建立的AutoCAD文件,双击AutoCAD图标进入。
2、组成:更改区、签字区、名称及代号区、其他区组成3、作用:标题栏是用于确定图样名称、图号、制图者、审核者、等信息的栏目。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CAD 考试试卷一、单选题(每题1分,共20分)1.AutoCAD的出品公司是()。
A.Microsoft 公司B. Autodesk 公司C. Macromedia 公司D. Adobe 公司2.AutoCAD的坐标体系,包括世界坐标系和()坐标系。
A.绝对坐标B.平面坐标C.相对坐标D.用户坐标3.OFFSET (偏移)命令前,必须先设置()。
A.比例B.圆C.距离D.角度4.AutoCAD屮的图层数最多可设置为()。
A.10层B.没冇限制C. 5层D. 256层5.在AutoCAD2004'|«,打开或关闭正交捕捉的快捷键是()。
A.F2 键B. F5 键C. F7 键D. F8 键6.DRA命令是()。
A.半径标注B.肓径标注C.对齐标注D.角度标注7.在图案填充中,关于比例的说法正确的是()oA.比例越人,填充图案越疏B.比例越小,填充图案越疏C.比例越人,填充图案越密D•比例与图案疏密无关。
8.只能看到某个图形对象的局部,要想选中整个图形对象盂使用()。
A.右键框选B.双击选择C.左框选D.右框选9.阵列的快捷命令是()。
A. ALB. ARC. SCD. DT10.命令行输入A是执行()«A.绘圆弧B.定义块C.画圆D.标注样式管理器A.绘圆弧B.定义块C. 画恻D. 标注样式管理器 12.命令行输入C 是执行( )0A.绘圆弧B.定义块C. 画圆D. 标注样式管理器13.命令行输入D 是执行( )oA.绘圆弧B.定义块C. 画圆D. 标注样式管理器 14.绘制一个三角形的外接闘使川法。
A.三点法 B.相切相切半径法 C. 两点法 D.相切相切相切AutoCAD '|> CAD 图形文件后缀名为:( )0 A. dwgdxf dwt dws D. 1024X76811. 命令行输入B 是执行()o16. AutoCAD2004默认的图限为()。
A. 100x100B. 800x600 C ・ 420x297 17. 在直角坐标系中“50, 80”与“150, 80”之间的距离是()。
A. 80B. 100C. 150D. 20018. 不是环形阵列定义阵列对象数目和分布方法的是()。
A.项H 总数和填充角度B.项冃总数和项冃间的角度C.项冃总数和基点位置D.填充角度和项冃间的角度19. 多次复制“copy”对象的选项为:( )。
A. m B ・ d C ・ pD. c 20. 以已冇的某条线段作为直径绘制圆,宜采用( )oA.圆心半径法B.三点法C.圆心直径法D.两点法二、多项选择题(每题有两个以上正确答案,每题2分,共20 分)1. AutoCAD 的可以用于()。
A.园林设计 B.机械设计 C.建筑设计 D.服装设计A 、绘制单独点C 、绘制等距点 B 、绘制等分点D 、绘制测量点D. MIRRORB.起点端点角度法 D.相切相切半径法)。
A.圆角矩形 B.倒角矩形 C.正方形 D.三角形7. 使用图案填充时( A.只能填充封闭区域 C.能填充开放区域 B.图案可以自定义 D.能改变角度 在布局屮我们可以实现哪些功能( )。
A.创建和定位视口B.生成图框C.生成标题框D.设计和绘制图形 9. 用旋转命令“ROTATE”旋转对彖时, A.根据需要任意选择 棊点的位置:( )。
B. 一般取在对象特殊点上不能选在对象Z 外3.以下含有复制功能的编辑命令有()。
A. COPY B. OFFSET C. ARRAY 4.对“0“层的正确描述是( )。
A. 是每个绘图文件中必须有的B. 不能被删除,也不能被重命名C. 它总是用实线绘制位于其上且线型为BYLAYER 的图元D. 是AutoCAD 自动建立的5.以下那些是圆弧的绘制方法()。
A.起点端点半径法C. 三点法 6. 用矩形T 具可以绘制(A ・可以打印图形的一部分B .可以根据不同的要求用不同的比例打印图形C. 可以先输出一个打印文件,把文件放到别的计算机上打印D.打印时不可以设置纸张的方向三、不定向选择题(每题有1-4个正确答案,每题2分,共20 分)1.AUTOCAD的界面是由()等部分构成的。
A.工具栏B.绘图区C.状态栏D.命令行2.AUTOCAD的命令输入的方式有()。
A.从菜单栏中输入B.点击工具栏中的图标C.从命令行中输入D.点击屏幕菜单中的命令3.用缩放命令“scale”缩放对彖时:()。
A.可以只在X轴方向上缩放B.可以通过参照长度和指定的新长度确定C.基点可以选择在对象之外D.可以缩放小数倍4.在CAD命令输入方式中以下不可采用的方式有()oA.点取命令图标B.在菜单栏点取命令C.用键盘直接输入D.利用数字键输入5.用LINE命令绘制一段长四个单位,角度45度的直线,用鼠标在屏幕上拾収点后,用相对■极朋标确定终点时应输入()。
A. 4,4B. @4,4C. 4<45D. @4<456.在CAD中文字工具中输入下划线的命令是()。
A. %%1B. %%UC. %%3D. $&27.在CAD屮以下有关图层锁定的描述,正确的是()。
A.在锁定图层上的对象仍然可见D. )。
B.在锁定图层上的对彖不能打印C.在锁定图层上的对彖不能彼编辑D.锁定图层可以防止对图形的意外修改8.AUTOCAD中,拉伸的命令按钮是(A. QB.心C.十9.AUTOCAD的标注工具栏中,基线标注的命令按钮是()。
A|^1 tr nNA. —1B.C. KD. 1,110.使用多边形命令最多可以画出多少边的等边多边形()。
A. 512B. 256C. 1024D. 1000四、判断题(对的打“ J ”,错的打“X”,每题1分,共20分)1.坐标输入的方式有相对坐标和绝对坐标两种。
相对坐标又分为相对极轴坐标和相对直角坐标;绝对坐标又分为极轴坐标和绝对直角坐标。
()2.用内接圆法绘制正多边形时,控制点为正多边形的某和点,用外切圆法绘制正多边形时,控制点为正多边形某条边的小点。
()3.区域填充时,用选择对■象的方法选取边界,不要求边界封闭。
()4.交点捕捉用于捕捉实体Z间的交点,要求相关实体在空间内确实有一个真实交点,相交或延长相交都可以。
()5.矩形命令产生的矩形是由多条线段组成的。
()6.用拉伸命令时,当实体的端点全部框选时,则图形整体被拉伸。
()7.图层是组织和管理图形的-•种形式,类似一张没有厚度的透明片。
()8.等距点不均分实体,在拾取实体时,光标应靠近开始等距的起点。
()9.在CAD中修剪工具只可以对一个对彖实行一次修剪。
()10.-多行文字"和“单行文字"都是创建文字对象,本质是一样的。
()11.使用编辑图形命令时(如移动、删除等)可以先点命令,再选图形,也町首先选图形,再点命令。
()12.任何复杂的物体,仔细分析起來,都可看成是由若干个棊木几何体组合而成的。
()13.AutoCAD •]'的倒圆角命令(fillet)屮的圆角半径不可设为零。
()14.在CAD中当正交命令为打开状态吋,只能画出水平和垂直线,不能画斜线。
()15.在CAD中为了绘制多个连接线段,必须多次调用LINE命令。
()16.栅格用以辅助绘图,不但在屏幕上出现,也同样会出现在输出的图纸上。
()17.因为一般AutoCAD中的图形都是矢量化的,所以屏显图形中“小圆看似止多迦於、斜线出现台阶”的现彖在图形打印中是没有的。
()18.经常保存工作中的文件,可以确保系统发生故障时,将数据丢失降到最低限度。
()19.系统默认设置的圆弧正方向为顺时针方向,圆弧沿正方向从起点牛成到终点。
()20.用直线命令和多段线命令画出的矩形,实质上是一样的。
()五、填空题(每空2分,共10 分)1 .AutoCAD图形文件格式为___________ 格式,新建图形文件时,系统默认图形界限为________________ O2. ___________ 要求在当前绘图区中绘制线段AB,已将点A (100, 100)绘制完成,B 点坐标为( 100, 250 ),若用“相对直角坐标”输入方式应输入,如果用“相对极角坐标”输入方式应输入o (每空2分)3.______________________________________________ 已知圆直径的两端端点,绘制该圆最好用_________________________________ 方式。
(2分)六、简答题(每题5分,共10分)1.描述选择对彖两种方法左框选法和右框选法的界同:(5分)2.已经完成对一肓线绘制等分点的操作,但是屏幕上仍然只是一盲线,并没有显示等分点,这是什么原因?一、单选题(每题1分,共20分)I.B 2 D 3 C 4 B 5 D 6 A 7. A 8 D 9 B 10 AII. B 12. C 13 D 14. A 15. A 16 C 17 B 18. C19. A 20. D二、多项选择题(每题有两个以上正确答案,每题2分,共20 分)1.ABCD2.ABC3.ABCD4.ABD5.ABC6.ABC7.BCD 8.ABCD 9.ABC 10.ABC三、不定向选择题(每题有1-4个正确答案,每题2分,共20 分)l.ABCD 2.ABCD 3.BCD 4.D 5.D 6.B 7.ACD8.B 9.C 10.C四、判断题(对的打“ J ”,错的打“X”,每题1分,共20分)1. v2. v3. v4. v5. x6. x7. v8. v9. x10. x 11. v 12. v 13. x 14. v 15. x 16. x 17. v18. v 19. x 20. x五、填空题(每空2分,共10 分)1.AutoCAD图形文件格式为.DWG 格式,新建图形文件时,系统默认图形界限为420X297 °2.要求在当询绘图区中绘制线段AB,已将点A (100, 100)绘制完成,B点处标为(100, 250),若用“相对直角处标”的输入方式应输入@0,15(),如果用相对极角坐标输入方式应输入@ 150<9()。
3.已知圆肓径的两端端点,绘制该圆最好用2P方式。
六、简答题(每题5分,共10分)1.描述选择对象两种方法左框选法和右框选法的异同:(5分)答:相同点:左框选法和右框选法用来一次选择一•个对象集或多个对象;不同点:左松选法包含在选择松中的对象都被选中,而右松选法包含在选择框中和与选择框相交的对象都被选中。
2.已经完成对一宜线绘制等分点的操作,但是屏幕上仍然只是一宜线,并没冇显示等分点,这是什么原因?答:这是因为点的样式设置不对,系统默认的点样式就是一个点,与线重合在一起,所以看不见。
