建筑工程施工节点做法PPT课件

基坑深度的0.5～1.2倍
土钉外端设200mm长90°弯钩与井字卡点焊
C20喷射混凝土， 厚100mm
4
土方工程—基坑支护
土钉墙
±0.00
1000 Ф8＠200×200 钢筋网片
C20喷射混凝土， 厚100mm
i喷=0锚.3护放壁坡 土钉
Ф20土钉长度为基坑深度的0.8～1.2倍 锚筋为Ф20、Ф22、Ф25， 土钉与地面夹角为垂直放坡时10～15° 比例放坡时<=25°。
2
简介
《建筑施工细部节点工艺》共分为十部分组成：
➢ 土方工程 ➢ 防水工程 ➢ 钢筋工程 ➢ 模板工程 ➢ 混凝土工程
➢ 砌体工程 ➢ 机电预留预埋 ➢ 屋面工程 ➢ 室内装饰工程 ➢ 安全文明工程
3
土方工程—基坑支护
土钉墙
Ф8＠200×200钢筋网片 4Ф20长400mm井字卡，Ф20土钉长度为
施工顺序为：钻机成孔→下锚索→灌浆→养护→锚具 安装→锚杆张拉。孔位允许偏差不大于100mm；偏 斜度不大于3%；锚固段强度大于15MPa并达到设计 强度75%方可张拉。锚杆锚在桩间，通过型钢腰梁将 锚固力传到桩身。
10
土方工程—基坑支护
基坑内支撑
原地面 型钢围檩
钢板桩支护
槽钢连系梁
拟建建筑
钢管内支撑 型钢立柱
钢结构支撑要求：钢结构支撑构件的连接可采用焊接或高强螺栓连接；腰 梁连接节点宜设置在支撑点的附近，且不应超过支撑间距的1/3；钢腰梁 与排桩、地下连续墙之间宜采用不低于C20细石混凝土填充；钢腰梁与钢 支撑的连接节点应设加劲板。
钢筋混凝土支撑要求：构件的混凝土强度等级不应低于C20；支撑体系在 同一平面内应整体浇筑，基坑平面转角处的腰梁连接点应按刚节点设计。 12 内支撑的选型、平面布置、截面、节点连接等均需严格进行具体设计。
建筑施工细部节点工艺
2012.12.4
1

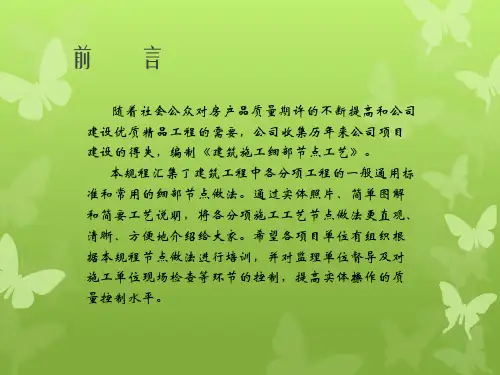

前言
随着社会公众对房产品质量期许的不断提高和公司 建设优质精品工程的需要，公司收集历年来公司项目 建设的得失，编制《建筑施工细部节点工艺》。
本规程汇集了建筑工程中各分项工程的一般通用标 准和常用的细部节点做法。通过实体照片、简单图解 和简要工艺说明，将各分项施工工艺节点做法更直观、 清晰、方便地介绍给大家。希望各项目单位有组织根 据本规程节点做法进行培训，并对监理单位督导及对 施工单位现场检查等环节的控制，提高实体操作的质 量控制水平。
土方工程—基坑支护
灌注桩
8
工艺说明：
具体桩径、桩长、嵌固深度、配筋等 根据设计计算确定。悬臂式结构桩径不 宜小于600mm.排桩顶部应设钢筋混凝 土冠梁连接，冠梁宽度（水平方向）不 宜小于桩径，冠梁高度（竖直方向）不 宜小于400mm。排桩与桩顶冠梁的混 凝土强度等级宜大于C20；当冠梁作为 联系梁时可按构造配筋。
16
17
18
19
土方工程—人工回填
管道处回填
机械夯实
人工夯实 两侧同时
人工夯实
上
人工夯实 两侧同时
人工从两侧挤密夯实
下
机械夯实
工艺说明：管道下方受管道限制，已无法使用机械夯实，采用人工从管道下方挤密夯实； 管道两侧及正上方500㎜范围内用人工夯实，避免损坏管道。管道以上500㎜外，正常
2使0用机械夯实。冬期回填管沟底至管顶0.5m范围内不得使用含有冻土的回填土。
土方工程—机械挖土
土方开挖图
工艺说明：土方开挖前应首先绘制土方开挖图。开挖图要标示出基坑上口 线、下口线、垫层边线、基础边线、基底标高、深挖部分标高上下口线， 21 以及所有线的平面位置。
土方工程—机械挖土
开挖顺序图（大小步结合）
1
1
2
ⅠⅠ
2
3
3
1
1
2
2
ⅡⅡ
3
3
人工清底至-X.XXm
22
土方工程—机械挖土
开挖顺序图（大小步结合）
大步
小步
23
土方工程—机械挖土
开挖顺序图（大小步结合）
工艺说明：
护坡形式为土钉墙时，通常采用大小步结合开挖方法。 本图以2大步6小步为例绘制。首先，完成3小步的开挖 后，再向中心区域完成1大步开挖；然后，按此顺序完 成下方的土方开挖，预留300mm土层；最后，人工清 土至槽底。分层厚度按照现场实际条件和土钉墙的设 计方案综合考虑确定。冬期施工必须防止基础下的土 遭受冻结。应预留松土或覆盖。
13
14
土方工程—人工回填
回填土分层铺摊
④
≥
③
②
①
压实 机具
平碾
分层厚度 h（㎜）
250～300
每层压 实遍数
6～8
振动 压实机
柴油 打夯机
人工 打夯
250～350 200～250 ﹤200
3～4 3～4 3～4
工艺说明：填土分层虚铺厚度和压实遍数应符合上表规定。当分段回填 时，接缝处每层应错开1m以上。冬期回填每层铺土厚度应比正常施工时 减少20%～25%，其中冻土含量不得超过15%，其粒径不大于150㎜，常 温15回填土粒径不大于50㎜。
基坑内排水沟
11
原地面 基坑顶排水沟
土方工程—基坑支护
基坑内支护
工艺说明：
对于排桩、板墙式支护结构，当基坑深度较大时，为维护墙受力合理和控 制变形，需增设支撑点。在坑内架设支撑称为内支撑；在坑外设拉支撑则 称为拉锚。内支撑通常有钢结构支撑和钢筋混凝土支撑。支撑拆除前应在 主体结构与支护之间设置可靠的换撑传力构件或回填夯实。
施工顺序为：钻机成孔→吊放钢筋 笼→浇筑混凝土→冠梁施工。桩位允许 偏差50mm,垂直度允许偏差不大于 0.5%。加劲箍筋与主筋采用电焊焊接， 螺旋箍筋与主筋采用绑扎连接。
土方工程—基坑支护
拉锚
9
土方工程—基坑支护
拉锚
工艺说明：
具体锚杆数量、直径、长度、位置等及嵌固深度根据 设计计算确定。拉锚可以与排桩结合。也可以与土钉 墙结合使用。
基底标高
5
土方工程—基坑支护
土钉墙
6
土方工程—基坑支护
土钉墙
工艺说明： 具体土钉数量、长度、位0.5-1.2置、网片要求等，根据专业设计 计算确定。土钉长度宜为开挖深度0.8-1.2倍，间距1-2m，与水平 面夹角为5°-20°；土钉钢筋宜采用HRB335、HRB400级，直径 16-32㎜，钻孔直径宜为70-120 ㎜；注浆强度等级不低于M10。 面层混凝土等级不低于C20，钢筋保护层厚度不宜小于20 ㎜. 施工顺序为：修坡→成孔→安装土钉→灌浆→绑扎网片和加强筋→ 喷射混凝土。土钉支护宜在排除地下水的条件下施工。混凝土喷射 机输送水平距离不宜小于100m，垂直距离不宜小于30m。空压机 选用风量9m³/min以上，风压大于0.MPa，输料管应能承受 7 0.8MPa以上压力。
