以太网传输介质

以太网传输介质
双绞线线序标准
568B 1 橙白 568A 1 绿白 2 绿 3 橙白 4 蓝 5 蓝白 6 橙 7 棕白 8 棕 2 橙 3 绿白 4 蓝 5 蓝白 6 绿 7 棕白 8 棕
568B标准
568A标准
以太网传输介质
1
直通线、交叉线
直通双绞线（正线）
8
双绞线两端都采用同一线序标准 （568A或568B）制作 通常用于异构设备互连 •PC连接交换机 •PC连接路由器 •交换机连接路由器 双绞线一端采用568A线序标准，另 一端采用568B线序标准 通常用于同构设备互连 •PC连接PC •交换机连接交换机 •路由器连接路由器
以太网传输介质
工业通讯设备专业提供商
以太网传输介质
双绞线 有线传输介质 传输介质 无线传输介质 光纤 同轴电缆 空气
以太网传输介质
双绞线
双绞线由两根绝缘铜导线相互缠绕而成。两根绝缘的铜 导线按一定密度互相绞在一起，可降低信号干扰的程度，每 一根导线在传输中辐射的电波也会被另一根线上发出的电波 抵消。把一对或多对双绞线放在一个绝缘套管中便成了双绞 线电缆，在局域网中常用双绞线4对双绞线组成的。
交叉双绞线（反线）
以太网传输介质
光纤
光纤概述 一种利用光在玻璃或塑料制成的纤 维中的全反射原理而达成的光传导 工具 微细的光纤封装在塑料护套中，使 得它能够弯曲ቤተ መጻሕፍቲ ባይዱ不至于断裂。光在 光导纤维的传导损耗比电在电线传 导的损耗低得多，光纤被用作长距 离的信息传递。 光缆概述 光缆一般由多根光纤和塑料保护套 管及塑料外皮构成。
以太网传输介质
光纤分类
单模光纤 当光纤的几何尺寸可以于光波长相比拟时，即纤芯的几何尺寸与光 信号波长相差不大时，一般为5~10um，光纤只允许一种模式在其 中传播，单模光纤具有极宽的带宽，特别适用于大容量、长距离的 光纤通信 多模光纤 多模光纤纤芯的几何尺寸远大于光波波长，一般为50um、62.5um； ； 光信号是以多个模式方式进行传播的；多模光纤仅用于较小容量、 短距离的光纤传输通信
以太网传输介质
光纤跳线
带有连接器与保护层的光纤一般被称为光纤跳线 光纤跳线颜色分类 黄色：单模光纤 橙色：多模光纤
以太网传输介质
光纤接口类型
SC LC ST FC MT-RJ（淘汰）
以太网传输介质
以太网传输介质
非屏蔽双绞线、屏蔽双绞线
非屏蔽双绞线（UTP） 绝缘套管中无屏蔽层 价格低廉，用途广泛
屏蔽双绞线（STP） 绝缘套管中外层由铝铂包裹， 以减小辐射 价格相对较高，高要求场合 应用
以太网传输介质

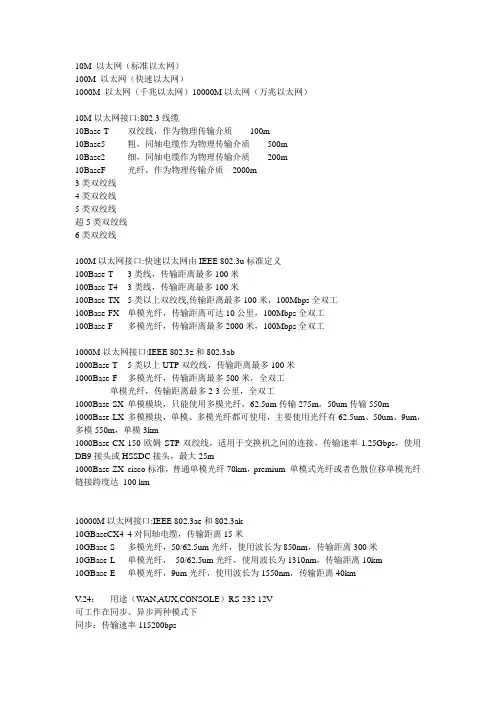

双绞线标准
名称 1/2/3/4类双绞线 5类双绞线 超5类/6类双绞线 超6类双绞线 7类双绞线 标准 CAT-1/2/3/4 CAT-5 CAT-5e/6 CAT-6A CAT-7 使用场合 目前已淘汰 可用于100M以太网传输 可用于1,000M以太网传输 可用于10,000M以太网传输 可用于更高标准（大于等于10,000M） 以太网传输，必须为屏蔽线）
