地源热泵(水环式)螺杆机组性能参数(一)(精)
水冷螺杆机组与地源热泵机组对比分析
冷却方式
水冷（冷却塔）
水冷（利用地热）
室外机组
机组放在机房内，室外要配备冷却塔，影响美观且有一定的噪音;
机组放在机房内，无需冷凝风机，室外无暴露机组，维护建筑整体美观;
水冷螺杆机组和地源热泵机组性能比较表
比较内容
水冷螺杆机组
地源热泵机组
机组特性
水冷冷水机组配合冷却塔应用于建筑制冷系统中，不能制热运行。
利用地下岩土作为稳定蓄热体，通过热泵实现冬季取热储冷，夏季取冷储热的闭路循环；
系统配置
选用半封闭式双螺杆压缩机，配置有冷凝器和蒸发器及一些附属配套设备，高端产品选用变频电机，同时配置有微电脑控制，具备远程监控和智能提醒服务。
包括机组，闭路循环冷却水泵，地埋管打井及施工材料，普通电子水处理器等，前期投入一般。
运行费用
COP值相对较高，夏季用电量很大；冬季靠地下水供暖时，潜水泵的耗电量相当可观，运行费用很大。
COP值相对比较高，又由于机组全年均靠大地换热，换热效率高，节能程度大，又无高耗电设备，因此运行费用很低。
选用半封闭式双螺杆压缩机，配置有冷凝器和蒸发器及一些附属配套设备，高端产品选用变频电机，同时配置有微电脑控制，具备远程监控和智能提醒服务。
能效比COP
COP为6-7
COP为6—7（国际公认最节能环保的HVAC系统）
环境要求
对电网冲击比较大，要求比较严格，在夏季用电高峰期，一旦出现电压不稳或用电限量限时，则机组不能正常工作；由于冷却塔属于开式散热，冷却水的损耗也相当大。
冷却水泵
由于使用冷却塔，因此属于开式循环，冷却水泵功率比较大;
螺杆泵技术参数
螺杆泵技术参数一、螺杆泵简介螺杆泵是一种重要的离心泵类型，具有较广泛的应用领域。
螺杆泵通过螺杆的旋转产生离心力，将流体推送至较高位置，广泛应用于石油工业、化工工程、食品加工等领域。
二、螺杆泵的技术参数螺杆泵的技术参数通常包括以下方面：1. 流量流量是螺杆泵的重要参数，它表示单位时间内流经泵的液体量。
流量的单位通常为立方米/小时或升/秒。
在实际应用中，流量与液体的粘度、入口压力和螺杆的几何尺寸等因素相关。
2. 扬程扬程是指液体从泵的入口到出口所需的能量，也就是液体在泵中的升高高度。
扬程的单位通常为米。
扬程与泵的结构、运行状态和工作条件等有关。
3. 功率功率是指泵所需的能量，用于推动液体运输。
功率的单位通常为千瓦或马力。
泵的功率与流量和扬程等参数有关。
4. 转速转速是指螺杆泵的旋转速度，通常以转/分钟（rpm）为单位。
螺杆泵的转速与其流量和扬程密切相关。
5. 出口压力出口压力是指泵在出口处的压力大小，通常以帕斯卡（Pa）为单位。
出口压力与液体的流量、扬程和泵的运行状态等有关。
6. 温度范围温度范围是指螺杆泵可以正常工作的液体温度范围。
不同类型的螺杆泵对液体温度的要求不同，常见的温度范围为-20℃至200℃。
7. 材质螺杆泵的材质通常由泵体和内部零件的材质组成。
常用的材质有铸铁、不锈钢、聚丙烯等。
选择适当的材质可以保证螺杆泵在不同工况下的可靠性和耐久性。
8. 其他参数螺杆泵的其他参数还包括进口压力、进口直径、出口直径、噪音、振动等。
根据不同的应用需求，可能还有其他特殊的技术参数需要考虑。
三、总结螺杆泵是一种重要的流体输送设备，其技术参数直接影响到其在工程应用中的性能和效果。
在选购和使用螺杆泵时，应根据具体应用需求，合理选择合适的螺杆泵技术参数，以保证设备的正常运行和高效工作。
以上是对螺杆泵技术参数的简要介绍，希望对您有所帮助。

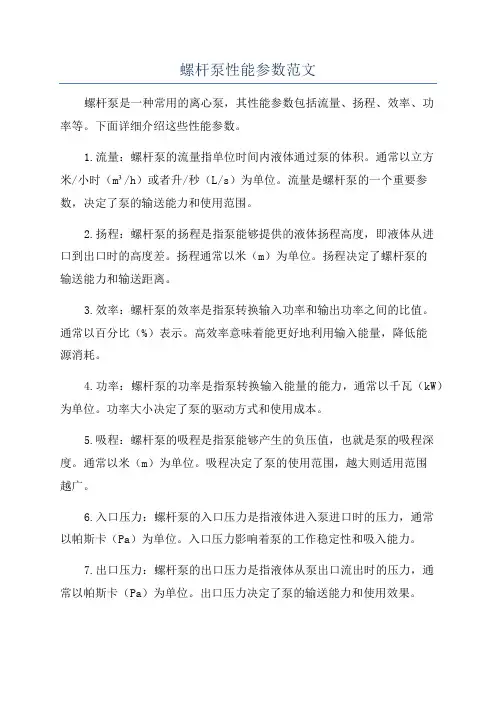

螺杆泵性能参数范文
螺杆泵性能参数范文螺杆泵是一种常用的离心泵，其性能参数包括流量、扬程、效率、功率等。
下面详细介绍这些性能参数。
1.流量：螺杆泵的流量指单位时间内液体通过泵的体积。
通常以立方米/小时（m³/h）或者升/秒（L/s）为单位。
流量是螺杆泵的一个重要参数，决定了泵的输送能力和使用范围。
2.扬程：螺杆泵的扬程是指泵能够提供的液体扬程高度，即液体从进口到出口时的高度差。
扬程通常以米（m）为单位。
扬程决定了螺杆泵的输送能力和输送距离。
3.效率：螺杆泵的效率是指泵转换输入功率和输出功率之间的比值。
通常以百分比（%）表示。
高效率意味着能更好地利用输入能量，降低能源消耗。
4.功率：螺杆泵的功率是指泵转换输入能量的能力，通常以千瓦（kW）为单位。
功率大小决定了泵的驱动方式和使用成本。
5.吸程：螺杆泵的吸程是指泵能够产生的负压值，也就是泵的吸程深度。
通常以米（m）为单位。
吸程决定了泵的使用范围，越大则适用范围越广。
6.入口压力：螺杆泵的入口压力是指液体进入泵进口时的压力，通常以帕斯卡（Pa）为单位。
入口压力影响着泵的工作稳定性和吸入能力。
7.出口压力：螺杆泵的出口压力是指液体从泵出口流出时的压力，通常以帕斯卡（Pa）为单位。
出口压力决定了泵的输送能力和使用效果。
8.温度范围：螺杆泵能够适应的液体温度范围。
不同型号和材质的螺杆泵对液体温度的要求不同，有些可以适应高温液体，而有些只能处理低温液体。
9. 转速：螺杆泵的转速是指泵转子的旋转速度，通常以转/分钟（rpm）为单位。
转速决定了泵的输送能力和工作稳定性。
10.噪音：螺杆泵的噪音是指泵在工作过程中产生的声音。
低噪音是螺杆泵的一个重要特点，避免对环境和人体的影响。
总结：螺杆泵的性能参数包括流量、扬程、效率、功率、吸程、入口压力、出口压力、温度范围、转速和噪音等。
这些参数对于选择合适的螺杆泵以及保证其正常工作非常重要。
根据实际应用需求和工况条件，选择合适的螺杆泵性能参数可以提高泵的使用效果和能源利用效率。
螺杆式水-地源热泵机组
热交换器
壳体 — 蒸发器和冷凝器的壳体由碳钢板卷焊而成。碳钢管板 经钻孔、扩孔接管，焊到壳体端头上。制冷剂侧的工作压力为 1.90MPa，符合国际或中国规范要求。
热交换器采用最先进的高效换热铜管束，内、外壁经强化传热以得 到最优的性能。蒸发器和冷凝器的管束采用了“skip-fin”的设计， 支撑处铜管的内外表面光滑。在支撑部位铜管壁厚加大（壁厚可达 原来的两倍），并且未经硬化处理，从而延长了热交换器的寿命。 每根传热管在管板中胀管，以免泄漏；每根管子可以单独更换。
YEWS-HP高效系列 螺杆式水/地源热泵机组
制冷量: 100-215TR
制冷量: 260-415TR
1
机组特点
高效节能
YEWS-HP高效系列产品效率最高可达中国能效等级一级，100%为 节能机组。
行业领先的空气动力学设计理念配合精密加工工艺成就了机组的 高效驱动 专利的混合降膜式蒸发器保证了极佳的换热效率 先进的冷媒和油系统设计及解决方案让整机效率更上一层楼 完美的控制逻辑保证机组在各个负荷点都保持在最高效率运行
3
YEWS-HP高效系列水/地源热泵机组
YEWS-HP高效系列水/地源热泵机组为江森自控最新开发的产品，采用高效、工业用、专为水/地源热泵开发的半封闭双螺杆压缩机，制冷 剂为HFC-134a，优质可靠，能效比极高，寿命长。 采用高效混合降膜式蒸发器，大大提高机组效率，COP值居行业前列。 优秀的制热能力，可出60℃热水，满足空调、生活热水等多种应用场合。 高效压缩机能在最小负荷位置启动，通过一连续作用的滑阀，可以在100%～25%的负荷范围内进行容量调节，保证压缩机效能完全发挥， 令部分负荷效能大大提高。
不管是哪一种回收模式，冷水机组本身并不对热水回路进行控制调节，所以要真正达到热回收应用的目的，保证回收热量的质量及节能效 果，整个系统的合理设计、冷热负荷的分布匹配以及系统控制则是最重要关键的环节。
变频螺杆式地源热泵机组能效
变频螺杆式地源热泵机组能效【导言】随着全球能源需求的不断增长和环境保护的重要性日益凸显，人们对节能环保技术的需求也愈发迫切。
作为新一代的绿色能源利用技术，地源热泵机组借助地热能源，实现了高效供暖和制冷，成为建筑节能领域的热门选择。
而在地源热泵机组中，变频螺杆式地源热泵机组以其优越的能效表现引起广泛关注。
本文将全面评估变频螺杆式地源热泵机组的能效，并探讨其对于节能环保的积极意义。
【正文】一、什么是变频螺杆式地源热泵机组变频螺杆式地源热泵机组是一种利用地热能源实现供暖和制冷的设备。
它采用螺杆压缩机作为核心组件，通过不同转速的调节实现制冷和供暖的需求。
利用地下的恒定温度作为热交换的介质，实现了高效能的工作状态。
二、变频螺杆式地源热泵机组的能效特点1. 利用螺杆压缩机的变频调节功能，变频螺杆式地源热泵机组能够根据实际需求调整工作状态，实现节能效果显著。
2. 地热能源的高效利用也是变频螺杆式地源热泵机组的一大特点。
由于地下温度相对稳定，利用地热能源进行热交换可以降低供暖和制冷所需的能量消耗。
3. 与传统的固定频率压缩机相比，变频螺杆式地源热泵机组无需额外的启停周期，降低了能量消耗和运行噪音，延长了设备的使用寿命。
三、变频螺杆式地源热泵机组对节能环保的意义1. 提高能源利用效率。
作为节能环保的绿色能源利用技术，变频螺杆式地源热泵机组通过充分利用地热能源和优化工作状态，实现了能源利用效率的提高。
相较于传统的供暖和制冷方式，它能够将能源消耗降至最低，大大减少对传统能源的依赖。
2. 减少对环境的污染。
由于变频螺杆式地源热泵机组利用地热能源进行热交换，减少了对传统能源的使用，因而能够减少污染物的产生和排放。
对于空气质量改善和温室气体减排具有积极的推动作用。
3. 为可持续发展提供支持。
可持续发展是当今社会发展的重要目标，而变频螺杆式地源热泵机组作为可再生能源的利用方式，为可持续发展提供了有力支持。
通过最大程度地利用地热能源，它为建筑节能提供了可持续的解决方案。

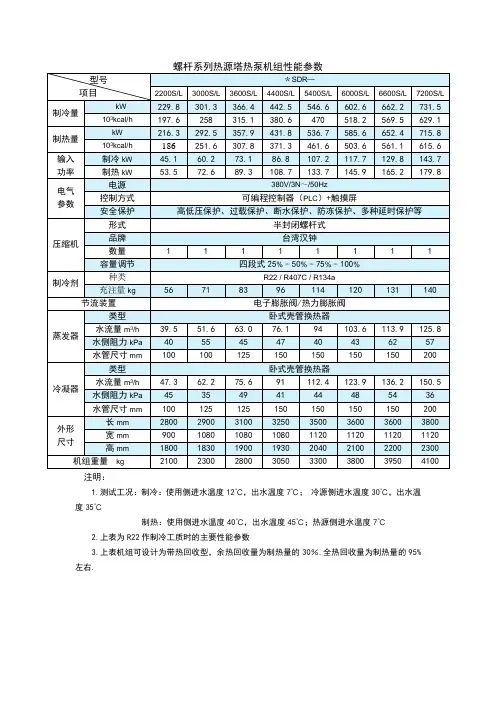

(完整版)螺杆系列热源塔热泵机组性能参数(精)
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型，余热回收量为制热量的30％.全热回收量为制热量的95%左右.
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型,余热回收量为制热量的30％.全热回收量为制热量的95%左右.
注明：
1.测试工况：制冷：使用侧进水温度12℃，出水温度7℃；冷源侧进水温度30℃，出水温度35℃
制热：使用侧进水温度40℃，出水温度45℃；热源侧进水温度7℃
2.上表为R22作制冷工质时的主要性能参数
3.上表机组可设计为带热回收型，余热回收量为制热量的30％.全热回收量为制热量的95%左右.
热源塔热泵机组性能修正系数
当冷热源侧工作介质温度或你要求的冷热水温度与技术参数表不同时，请按下表修正
说明：因用户地区热源塔热泵冷热源受各种因素影响，可能与本样本提供参数不尽相同，请订货前先与我公司确认相关技术参数。
螺杆满液式水源热泵机组系列(1227)
600 571.6 119.70 77.71 40 98.32 66
680 632.3 134.61 85.58 43 108.76 67
760 717.9 150.78 97.52 48 123.48 68
840 782.5 165.90 106.04 46 134.59 69
900 854.0 178.92 116.10 48 146.89 75 2~25 35~60
1000 964.0 198.66 131.62 48 165.81 75
1200 1116.1 228.69 152.60 48 191.97 77
1380 1237.9 253.68 169.26 50 212.92 80
1550 1448.5 297.20 197.98 52 249.14 81
552.1 93.40 111.01 32 94.96 62
608.0 105.00 122.61 34 104.58 65
692.8 117.60 139.36 35 119.16 67
753.5 129.40 151.83 36 129.60 68
825.1 139.60 165.90 38 141.92 68 10~35 4~15 380V 3N~50Hz
蒸发器 冷凝器
接口尺寸 型式 接口尺寸 长 宽 高 净重
mm mm mm mm mm kg kg kg
DN150 DN150 3900 1500 2030 1700 2030 5100 5200 6120
DN200 DN200 3900 1700 2030 5500 5600 6600
一般在5℃温差情况下，计算公式可以简化为： 制冷量（制热量）（kw）*0.172
水冷螺杆冷水机组、螺杆地源热泵机组控制参数设计
水冷螺杆冷水机组、螺杆地源热泵机组控制参数设置厂家参数设置注释：1、分绕组启动时，绕组一接触器、绕组二接触分别对应星三角启动的主接触器、角形接触器。
2、是掉电记忆功能，当该参数设为“有效”时，机组重新上电时，如果上次机组掉电时处于运行状态，则机组自动启动；如果上次机组掉电时处于待机状态，则机组仍然处于待机状态。
当该参数设为“无效”时，机组重新上电，无论机组上次上电时处于运行还是待机状态，机组仍然处于待机状态。
３、联控概念联控就是多个控制器级联。
联控可以实现任何一台控制器都可以控制机组，多台控制器同步显示机组运行状态；联控的优点(1)安全-----当其中的某一台控制器故障时并不影响机组运行，其他控制器仍然继续控制机组运行；(2)异地显示----控制器可以安装在不同的控制室，实现异地监视机组运行状态；机器设置在主运行界面按左上角3秒钟输入正确密码后进入“机器设置”，只有空调厂家和调试人员才有权限进行所有操作，不同机型有不同的设置参数，参数的设置范围和默认值也不相同。
机型设置注释：1、用于远程开停机组。
设为“拨动”时，根据【线控开关】设定为“常开”，线控开关打在闭合，启动机组，打在断开，停止机组；设为“常闭”时，正好相反。
设为“脉冲”时，按下线控开关，机组根据现处状态决定是否开停。
使用线控开关启停机组时，触摸器上“启动”、“停止”键仍然有效。
2、屏幕保护功能：在10分钟内没有触摸屏幕，系统将切断背光电源进入屏幕保护状态，轻触屏幕即可退出屏保状态返回正常状态。
3、如果【外循环泵功能】设为“无”，不可见；否则，可见。
探头设置时间设置开关量定义温度界限设置温控参数设置七、用户设置在运行主界面按“用户设置”键，输入正确密码进入用户设置界面。
空调厂商、调试人员和用户都有权限设置所有参数。
普通用户可以使用空调厂商提供的默认参数值，不必进行设置。
7.1、用户参数设置注释：1、定时设置，等待您设置一次有效的开机或停机时间，如果当前正在开机，则该值为定时停机时间，如果当前为停机则该值为定时开机时间。
套管系列地源热泵冷热水机组技术参数(精)
注1：额定制冷工况：使用侧进/出水温度12℃/7℃；冷源侧进/出水温度18℃/ 29℃。
额定制热工况：使用侧进/出水温度40℃/45℃；热源侧进水温度15℃。
2：上表是以R22作制冷剂的参数。
3：以上机型均可作成热回收机型。
4: 机组外形尺寸不包括进出水管。
额定制热工况：使用侧进/出水温度40℃/45℃；热源侧进水温度15℃。
2：上表是以R22作制冷剂的参数。
3：以上机型均可作成热回收机型。
4: 机组外形尺寸不包括进出水管。
注1：额定制冷工况：使用侧进/出水温度12℃/7℃；冷源侧进/出水温度18℃/ 29℃。
额定制热工况：使用侧进/出水温度40℃/45℃；热源侧进水温度15℃。
2：上表是以R22作制冷剂的参数。
3：以上机型均可作成热回收机型。
4: 机组外形尺寸不包括进出水管。
注1：额定制冷工况：使用侧进/出水温度12℃/7℃；冷源侧进/出水温度18℃/ 29℃。
额定制热工况：使用侧进/出水温度40℃/45℃；热源侧进水温度15℃。
2：上表是以R22作制冷剂的参数。
3：以上机型均可作成热回收机型。
4: 机组外形尺寸不包括进出水管。
地源热泵螺杆机组技术手册
地源热泵螺杆机组技术手册第一篇地源热泵螺杆机组概述1.1 地源热泵螺杆机组产品概要地源热泵螺杆机组是一种利用地表浅层可再生地热资源作为冷热源的中央空调产品，换热器采用特制高效换热管制造，热交换效率高，且体积小、结构紧凑，与空气/水换热器（冷却塔）或风冷冷凝器（翅片式换热器）相比，无需风机，噪音低，对周边环境影响小。
海尔商用空调产品公司在水冷半封螺杆型地源热泵冷（热）水机组的制造方面拥有成熟的技术、完善的工艺和先进的检测设备，配备精心筛选的国际一流配件，保证地源热泵冷（热）水机组长期稳定、高效运行。
1.2 地源热泵螺杆机组应用范围地源热泵螺杆机组可以为办公楼、商场、宾馆、医院、学校、影剧院、体育场馆、娱乐中心、工矿企业等大中型建筑提供中央空调系统用冷冻水/热水，也可以为纺织、化工、食品、电子、科研等行业提供工艺用冷冻水/热水。
1.3 制冷系统原理图1-1 制冷系统原理图图1-1为制冷系统原理图。
经压缩机压缩后的高温高压制冷剂气体，进入冷凝器与冷却水换热后被冷凝成中温高压液体，经干燥过滤后流经热力膨胀阀，被节流降压成低温低压的液体进入蒸发器，吸收冷冻水的热量蒸发成为低温低压的气体被压缩机吸入，再经压缩后进入下一个制冷循环。
冷冻水将热量转移给低压低温液态制冷剂，降温后的冷冻水通过冷冻水泵输送到空调系统末端设备，将冷量转移给空调房间后回到蒸发器冷冻水入口进入下一个循环，从而起到空调房间温湿度调节功能，提供给房间内人员、设备等需要的空调环境。
地源热泵螺杆机组可以提供冷冻水、热水满足冬夏季的空调要求，夏季和冬季通过水系统侧阀门调节改变井水、空调循环水的流通路径，实现制冷、制热工况的转换。
第二篇地源热泵螺杆机产品介绍2.1 产品型号说明LS □LG R □□/ □注示：压缩机形式: B-半封闭；F-满液式压缩机台数: S-单机头；D-双机头；F-四机头压缩机台数: S、D或F 名义制冷量: kW热泵型压缩机类型: 螺杆机压缩机形式: B或F冷水机组制冷剂种类: R22或R134a制冷机种类: R22不标注；R134a标为R42.2 机组特点（1）一句话卖点高效节能，一机多用（2）三句话实惠节能环保/运行可靠/管理方便（3）五句话技术支持➢能量调节—压缩机无级容量调节或有级容量调节，控制柜内配有水泵控制接口，根据工程实况配备，能量调节更准确➢冷热源多样化—可利用浅层地热资源: 地下水、地表水、浅层土壤或工业废水、生活污水➢PLC控制—德国西门子PLC控制器，根据工程需求可方便修改设定参数，提高系统适配性➢工况转换—通过水系统侧阀门组开启或关闭调节实现夏季制冷和冬季制热的切换，管理方便，运行可靠➢售后服务—买海尔商用空调，所有的事情都是我们的（4）功能特点柔性变容量，高效节能➢压缩机具有容量调节滑阀，可实现无级或有级容量调节➢机组可选择连锁控制功能，控制柜内配有冷却水泵、冷冻水泵接口，机组与外部设备联动，实现柔性变容量安装方便，省时省地➢机组出厂前已进行各种性能测试，在现场仅需连接水系统管路和控制柜电源，即可开机调试运行➢整体式设计，结构紧凑，占地面积小，运输、吊装方便远程监视，即时维护保养➢RS-232标准串行通讯口与计算机（PC机）或调制解调器（MODEM）通讯的连接口连接，如通过MODEM，可进入公众电信交换网，进行远程通讯监控，在计算机上可以显示机组的运行参数、动态曲线图、故障信息（可选配功能）。
高温螺杆水(地)源热泵机组介绍 2
高温螺杆水（地）源热泵机组介绍一、产品概述多数螺杆水（地）源热泵机组制造商在设计时只注意控制成本，而忽略了机组的工作效率。
在世界能源日益短缺的今天，国祥本着以不断满足客户的需求为出发点，基于全球环保以及提高能源利用率的未来使命感，集40多年的技术力量，成功推出新一代高效率、高可靠性的高温螺杆水（地）源热泵机组，机组满负荷性能系数(COP)高达6.7，其品质处于国际领先水平。
高温螺杆水(地)源热泵机组是一种利用地下水、土壤或地表水等地下浅层地能资源的冷热源兼用型的高效节能空调系统。
机组利用地下水和土壤温度相对稳定的特点，通过地下水或深埋土壤的管路系统进行热量交换，实现低位热能向高位热能的转移。
冬季时将从水(地)源中吸取的低品位热量转移到室内，实现对房间供暖。
夏季时则从室内取出热量，释放到水源，实现对房间的制冷。
国祥空调高温螺杆水(地)源热泵机组可同时实现夏季制冷和冬季制热，且由于水(地)源温度条件相对稳定和适宜，制冷和制热模式运行时机组均处于较为理想的冷凝和蒸发工况条件，故机组运行效率较高，制冷能效比高达6.7，制热能效比则高达5.1，可有效克服风冷热泵机组运行效率低供热稳定性差且低环境温度下制热量衰减严重的缺陷。
机组采用高温性能优异的HFC134a冷媒，供暖和卫生热水温度可以达到60℃甚至更高。
国祥空调高温螺杆水(地)源热泵机组拥有结构紧凑、环保节能、智慧控制等多项优势，产品广泛应用于宾馆饭店、学校、剧院、商场、办公楼、住宅楼、医院等空调场所，也可用于核电、塑料化工、精密仪器等工艺冷却过程。
随着国家建筑节能标准规范的提高，国祥空调高温螺杆水(地)源热泵机组将更加受到青睐。
二、产品特点1.满溢式专用螺杆压缩机阴阳转子经高精度转子研磨机加工而成，具有容积效率高、噪声低、振动小、运转平稳可靠等特点。
采用满溢式高温蒸发工况专用的内容积比设计，压缩效率高。
采用著名品牌耐氟电机，效率和可靠性极高。
电机由低温制冷剂冷却，散热佳且无泄漏可能。
螺杆与水环热泵比较
水冷冷水机组与水环热泵机组技术比较水环热泵机组优缺点分析一、水环热泵空调系统使用的局限性所谓的水环热泵空调系统是指小型的水/空气热泵机组的一种应用方式。
即用水环路将小型的水/空气热泵机组并联在一起，构成一个以回收建筑物内部余热为主要特点的热泵供暖、供冷的空调系统。
该系统的显著特点是：水环热泵空调系统能回收建筑物内余热、便于分户计量和计费。
从90年代中期开始，水环热泵空调系统在我国逐步推广开来，但是由于技术和时间的原因，该系统在使用中仍存在一定的盲目性。
例如，在实际工程中往往忽略了该系统运行工程的复杂性，忽略了系统运行能耗的影响因素，这将会使系统运行的节能效果得不到可靠的保证，有的工程实例中仍存在一些不合理之处；在我国南方不需要采暖或供热量很小的工程中采用水环热泵空调系统等。
之所以如此，除了设计经验不足之外，更重要的缺乏对该系统的深入了解。
二、水环热泵空调系统的应用场所1、水环热泵空调系统中的水/空气热泵机组全年绝大部分时间按制冷工况运行的场合，与使用风机盘管系统相比，一般来说是不节能的，相应也无环保效益。
这是因为小型水/空气热泵机组的制冷系数（cop值）比大型的冷水机组要低，通常，小型水、空气热泵机组供冷时cop值为2.5-3.2，因此，在我国南方一些城市（如广州）不宜选用水环热泵空调系统。
2、在建筑物有余热的条件下，水环热泵空调系统按供热工况运行时，才具有节能和环保意义。
因此，在建筑物内区有余热，外区需要用热二者接近的场合，其节能效果才好，而且这种情况持续的时间越长的地区，越适合应用水环热泵空调系统。
三、水环热泵空调系统的优点水环热泵空调系统能回收建筑物内余热、便于分户计量和计费。
四、水环热泵系统缺点1、噪音压缩机安装于空调房间室内，低频噪音难以处理，噪音大。
对于办公室、客房等对噪音要求高的房间来说，压缩机的噪音是令人难以忍受的。
2、对冷却水质要求因水环热泵机组套管式冷凝器内部空间较小，容易形成堵塞，故对水质要求较高。
螺杆泵性能参数
15
380
15.6
11-4级/齿轮箱
380
12
15-4级/齿轮箱
252
7.8
7.5-6级/齿轮箱
252
6
11-6级/齿轮箱
G70-2
510
26
15-4级/齿轮箱
510
20
18.5-4级/齿轮箱
56～560
1～22
18.5
380
17
11-4级/齿轮箱
380
13
15-4级/齿轮箱
252
9.1
11-6级/齿轮箱
189
22
15-8级/齿轮箱
G135-1
380
132
37-4级/齿轮箱
380
120
45-4级/齿轮箱
18～180
3～56
45
252
95
30-6级/齿轮箱
252
80
37-6级/齿轮箱
189
65
18.5-6级/齿轮箱
189
53
30-8级/齿轮箱
双级，由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数
0.8
1.1-8级
720
0.5
1.5-8级
510
0.4
1.1-4级/齿轮箱
510
0.3
1.1-4级/齿轮箱
G25-2
960
2.4
1.5-6级
960
2
2.2-6级
125～1250
0.1～3
2.2
720
1.5
1.1-8级
720
1.27
1.5-8级
510
水地源热泵螺杆机组
水（地）源热泵螺杆机组产品压缩机品牌与性能介绍采用半封闭螺杆压缩机，标准配置的压缩机品牌：台湾汉钟（可选品牌：德国比泽尔，意大利莱福康）该螺杆式制冷压缩机具有以下特点：a)采用最新型5：6多国专利非对称转子齿型b)浮动式经济器回气压力自动调节技术，根据负荷的变化，浮动式自动调整经济器回气的引入位置，大幅提高了机组部分负荷的运行效率。
c)采用压差自动供油，无须外置油泵。
d)内置高效油分离器，分油效率高。
e)自动润滑油预热控制，机组润滑可靠。
产品换热器品牌与性能介绍a)采用意大利波威斯特壳管换热器（可选品牌：杭州赛富特，武汉江车）b)换热器严格按照压力容器相关标准制造与监检，经国家相关压力容器监检部门检定认可，并设有自动安全阀，具有极高的安全性。
c)采用逆流换热技术，大幅提高换热效率d)强化高效换热管e)合理的流程组织f)高效的换热性能，强化机组效率产品生产、检测工艺介结a)加工设备：先进的数控加工中心，数控下料，焊接机器人，自动冷媒充注机，自动弯管机。
b)国际知名品牌、德国莱宝氦质谱检漏仪，检测精度10-9pa.m3/s，德国英福康全自动卤素检漏仪检漏精度达到0.5g/年，经国家检测合格的冷热水机组性性能测试装置，先进的铜管涡流探伤设备。
c)产品主要组件在组装前，均进行内部清洁、气密性试验与检测。
d)产品出厂，100%进行运转试验与性能检测。
产品控制系统介绍a)人性化设计大屏幕液晶显示触摸屏无键操作可选择中文、英文操作界面根据使用性质,可实现周循环多点定时自动开关机,实现无人值守自动进行运行状况的曲线分析一键式开关机，自动运行b)先进的控制系统采用中央微处理器集中控制实现16台机组自动组群联控机组故障自诊断,故障自动统计、分析主动防冻远程监控自动卸载启动,减小电网冲击自动防频繁启停,延长机组寿命多压缩机均衡运转控制技术对于多台压缩机型机组，采用自动组网运行控制程序，自动判读各台压缩机累计运行时间和启动次数，采用智能均衡运转控制程序，实现各压缩机等磨损运行，有效的提高了机组的使用寿命和运行可靠性。
地源热泵螺杆机组技术手册
地源热泵螺杆机组技术手册第一篇地源热泵螺杆机组概述1.1 地源热泵螺杆机组产品概要地源热泵螺杆机组是一种利用地表浅层可再生地热资源作为冷热源的中央空调产品，换热器采用特制高效换热管制造，热交换效率高，且体积小、结构紧凑，与空气/水换热器（冷却塔）或风冷冷凝器（翅片式换热器）相比，无需风机，噪音低，对周边环境影响小。
海尔商用空调产品公司在图1-1 制冷系统原理图3.1 压缩机结构特性最先进的第三代5齿对6齿型非对称螺旋转子，高精度（微米级）螺旋转子加工、测量设备，保证部件完美配合，减少摩擦阻力和高低压之间的泄漏，运转噪音低、压缩效率高压缩机螺旋转子间、轴承间液喷射冷却，并设有油膜保护，内置高效电机，运转可靠螺旋转子压缩气体，无余隙容积和泄露，压缩效率高滚动轴承，转子精确定位，轴径无磨损，易损件少压缩机可实现连续容量调节（无级容调），容量调节更切合实际状态点吸入低温气体直接冷却压缩机电机，并为吸入气体提供适当的过热度，充分发挥压缩机的性能，系统简洁，运行可靠压缩机内置高性能油分离器，有效地分离油、制冷剂，防止压缩机缺油运转，运行可靠，寿命长3.2 换热器结构特性卧式换热器结构，壳管式冷凝器和干式蒸发器配置，结构简洁，换热稳定、效率高，管理维护方便。
蒸发器水侧设计压力1.0MPa，冷媒侧设计压力1.4 MPa换热器的外壳选用无缝钢管或用钢板卷制焊接而成，进行喷丸和磷化等除锈、防锈处理。
端盖、管板和法兰在数控加工中心一次加工成形，采用精密滚珠胀管器扩管固定，换热管不易变形，确保系统不泄漏；换热器出厂前经过严格的探伤试验和压力试验，确保系统运行安全可靠；二氧化碳气体保护焊焊接，换热器内部经过严格清洗、防锈和烘干工艺，确保机器内部清洁，系统运行稳定可靠。
冷凝器水侧设计压力1.0MPa，冷媒侧设计压力2.5 MPa无缝紫铜换热管，管外为最新换热型面的高效螺纹，以发挥最佳传热效果；内设排气挡板，有效防止高压气体直接冲击换热管束，也可合理分配制冷剂气体的流量，提高换热效率；加大水侧污垢系数设计，保证长时间运行中，冷量不衰减；水侧流程为二回路，两侧端盖可互换以更改水流方向，减缓水侧结垢。
地源热泵(水环式)螺杆机组性能参数(一)(精)
地源热泵(水环式)螺杆机组性能参数（一）型号SDR-1500S/L 1800S/L 2200S/L 2800S/L 3000S/L 3600S/L 4500S/L制冷量kW 153.7 180.2 221.5 278.4 300.2 361.2 451.8 103kcal/h132 154.8 190.3 239.1 257.9 310.3 388.1 RT 44 51 63 79 85 103 128制冷输入功率29.1 33.9 41.4 51.5 56.3 68.3 84.5制热量kW 165.7 196.8 234.8 296.3 322.1 382.4 479.8 103kcal/h142.3 169.1 201.7 254.5 276.7 328.5 412.1 RT 47 56 67 84 92 109 136制热输入功率37.5 43.7 52.6 65.8 73.5 86.6 109.3压缩机启动电流 A 340 445 510 710 750 765 1030 最大运行电流 A 116 122 165 215 250 275 290 数量 1 1 1 1 1 1 1 润滑油型号CPI-4214-320充注量 L 7 8 14 16 16 17 18 容量控制四段式25％-50％-75％-100％控制系统控制方式可编程控制器（PLC）+触摸屏安全保护高低压力保护、油位保护、断水及防冻保护、过载及过欠电压保护，多种延时保护等电源380V/3N～/50Hz制冷剂种类/节流装置R22/热力膨胀阀或电子膨胀阀制冷剂充注量 kg 46 55 63 71 78 90 102蒸发器制冷冷冻水流量m3/h26.4 31 38.1 47.9 51.6 62.1 77.7 水流速 m/s 1.46 1.71 1.35 1.69 1.17 1.41 1.76 水阻力 kPa 51 60 47 59 41 49 62 制热地环水流量m3/h31.4 36.8 45.2 56.7 61.3 73.9 92.2 水流速 m/s 1.74 2.03 1.6 2.01 1.39 1.67 2.09 水阻力 kPa 61 71 56 70 49 58 73 管径DN 80 80 100 100 125 125 125冷凝器制冷地环水流量m3/h31.4 36.8 45.2 56.7 61.3 73.9 92.2 水流速 m/s 1.74 2.03 1.6 2.01 1.39 1.67 2.09 水阻力 kPa 44 51 40 50 35 42 52 制热热水流量m3/h26.4 31 38.1 47.9 51.6 62.1 77.7 水流速 m/s 1.46 1.71 1.35 1.69 1.17 1.41 1.76 水阻力 kPa 37 43 34 42 29 35 44 管径DN 80 80 100 100 125 125 125参考重量 kg 1500 1640 2100 2250 2400 2600 3000 参考电源配线 mm216 25 35 35 50 70 95参考尺寸长㎜2900 3200 2800 3250 3250 3250 3300 宽㎜700 800 1200 1300 1300 1300 1300 高㎜1600 1500 1800 1900 1900 1950 2000 注明：1.测试工况：制冷：使用侧进水12℃，出水7℃；冷却水（地环水）进水32℃，出水37℃。
地源热泵设备参数
3
4
4
1
1
2
2
2
管径为DN150
1
1
地源热泵设备参数地源热泵地源热泵系统地源热泵技术地源热泵的优缺点地源热泵原理水地源热泵地源热泵施工家用地源热泵价格地源热泵供热系统
1
2
空调设备
3
4
5
6
热水设备
78Βιβλιοθήκη 910机房设备参数 QL=1736kW ,NL＝ 螺杆式常 307KW； 温地源热 1740MG QR=1633kW 泵机组 ，NR＝ 383.6KW 流量： 使用侧循 374m³/h； 200/300-45/4 环泵 扬程： 28m；功率 流量： 地源侧循 400m³/h； 200/250-30/4 环水泵 扬程： 20m；功率 流量： 使用侧补 3.74m3/h 水定压成 ；扬程： 套设备 28m；自带 定压罐 QL=918kW, NL＝ 热水机组 915/MG 162KW； QR=871kW ，NR＝ 流量： 水箱侧循 179m³/h； 150/185-11/4 环泵 扬程： 10m；功率 流量： 200m³/h； 地源侧循 150/250-18.5/4 扬程： 环水泵 20m；功率 18.5kw 流量： 室内循环 200m³/h； 150/250-18.5/4 水泵 扬程： 32m；功率 流量： 350m³/h； 热回收循 200/185-18.5/4 扬程： 环水泵 10m；功率 18.5kw 水箱 4.5*6.5*2
