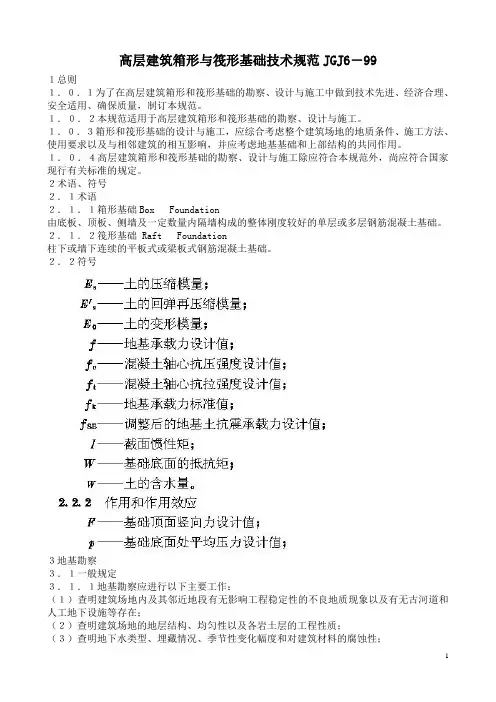

高层建筑箱形与筏形基础技术规范JGJ6-99

高层建筑箱形与筏形基础技术规范JGJ6－99１总则１．０．１为了在高层建筑箱形和筏形基础的勘察、设计与施工中做到技术先进、经济合理、安全适用、确保质量，制订本规范。

１．０．２本规范适用于高层建筑箱形和筏形基础的勘察、设计与施工。

１．０．３箱形和筏形基础的设计与施工，应综合考虑整个建筑场地的地质条件、施工方法、使用要求以及与相邻建筑的相互影响，并应考虑地基基础和上部结构的共同作用。

１．０．４高层建筑箱形和筏形基础的勘察、设计与施工除应符合本规范外，尚应符合国家现行有关标准的规定。

２术语、符号２．１术语２．１．１箱形基础Box Foundation由底板、顶板、侧墙及一定数量内隔墙构成的整体刚度较好的单层或多层钢筋混凝土基础。

２．１．２筏形基础 Raft Foundation柱下或墙下连续的平板式或梁板式钢筋混凝土基础。

２．２符号３地基勘察３．１一般规定３．１．１地基勘察应进行以下主要工作：（１）查明建筑场地内及其邻近地段有无影响工程稳定性的不良地质现象以及有无古河道和人工地下设施等存在；（２）查明建筑场地的地层结构、均匀性以及各岩土层的工程性质；（３）查明地下水类型、埋藏情况、季节性变化幅度和对建筑材料的腐蚀性；（４）在抗震设防区应划分对建筑抗震有利、不利和危险的地段，判明场地土类型和建筑场地类别，查明场地内有无可液化土层。

３．１．２勘察报告应包括以下主要内容：（１）建筑场地的基本地质情况及分析；（２）地基基础设计和地基处理的建议方案；（３）天然地基或桩基的承载力和变形计算所需的计算参数；（４）场地水文地质条件、地下水埋藏条件和变化幅度。

当基础埋深低于地下水位时，应就施工降水方案和对相邻建筑物的影响提出建议并提供有关的技术参数；（５）基坑开挖边坡稳定性的分析，必要时提出支护方案。

３．２勘探要点３．２．１勘探点的布置应考虑建筑物的体型、荷载分布和地层的复杂程度，应满足评价建筑物纵横两个方向地层土质均匀性的要求.注：１、取值应考虑土的密度、地下水位等条件、当为密实土，且地下水位埋较深时取小值，反之取大值；２、在软土地区，取值时应考虑基础宽度，当ｂ＞６０ｍ时取小值；ｂ≤２０ｍ时取大值。

３．２．２．３抗震设防区的勘探点深度尚应符合现行国家标准《建筑抗震设计规范》（ＧＢＪ１１）的要求；３．２．２．４对不考虑群桩效应，端承型大直径桩的控制性勘探点深度应达到预计桩尖以下３～５ｍ；当桩端（包括扩底端）直径大于１．５ｍ时，控制性勘探点深度应大于或等于５倍桩端直径。

当遇软层时则应加深至穿透软层。

一般性勘探点应到桩端以下１～２ｍ；３．２．２．５摩擦型桩基需计算地基变形时，可将群桩视为一假想实体基础，并自桩端开始计算压缩层深度来决定控制性钻孔的深度。

当利用公式３．２．２／１估算控制性钻孔的深度时，基础埋深ｄ应按桩尖的埋深取值。

在计算深度范围内遇有坚硬岩层或密实的碎石土层时，钻孔深度可酌减。

３．２．３取土和原位测试勘探点的数量和取土数量应符合下列规定：３．２．３．１取土和原位测试勘探点数量应占勘探点总数的１燉２～２燉３，且单幢建筑至少应有二个取土和原位测试孔；３．２．３．２地基持力层和主要受力土层采取的原状土样每层不应少于６件，或原位测试次数不应少于６次。

３．３室内试验与现场原位测试３．３．１室内压缩试验所施加的最大压力值应大于土的自重压力与预计的附加压力之和。

压缩系数和压缩模量的计算应取自重压力至自重压力与附加压力之和的压力段，当需考虑深基坑开挖卸荷和再加荷对地基变形的影响时，应进行回弹再压缩试验，其压力的施加应模拟实际加卸荷的应力状态。

３．３．２剪力试验宜采用三轴压缩试验。

当地基土为饱和软土或荷载施加速率较高时，宜采用三轴不固结不排水的试验方法；当荷载施加速率较低时，宜采三轴固结不排水的试验方法。

３．３．３确定一级建筑物或有特殊要求建筑物的地基承载力和变形计算参数，应进行平板载荷试验。

建筑物安全等级按现行国家标准《建筑地基基础设计规范》（ＧＢＪ７）划分。

３．３．４确定软土地基的抗剪强度，宜进行十字板剪切试验。

３．３．５查明粘性土、粉土、砂土的均匀性、承载力及变形特征时，宜进行静力触探和旁压试验。

３．３．６判明粉土和砂土的密实度和地震液化的可能性时，宜进行标准贯入试验。

３．３．７查明碎石土的均匀性和承载力时，宜进行重型或超重型动力触探。

３．３．８取得抗震设计所需的参数时，应进行波速试验。

３．４地下水３．４．１应查明建筑场地的地下水位，包括实测的上层滞水、潜水和承压水水位、季节性变化幅度以及地下水对建筑材料的腐蚀性。

３．４．２对需进行人工降低地下水位的工程，勘察报告应包括场地的水文地质资料和降水设计的参数，对降水方法提出建议，并预测降水对邻近建筑物和重要地下设施的影响。

４地基计算４．０．１箱形和筏形基础的地基应进行承载力的变形计算，必要时应验算地基的稳定性。

４．０．２在确定高层建筑的基础埋置深度时，应考虑建筑物的高度、体型、地基土质、抗震设防烈度等因素，并应满足抗倾覆和抗滑移的要求。

抗震设防区天然土质地基上的箱形和筏形基础，其埋深不宜小于建筑物高度的１燉１５；当桩与箱基底板或筏板连接的构造符合本规范第５．４．５条的规定时，桩箱或桩筏基础的埋置深度（不计桩长）不宜小于建筑物高度的１燉１８。

４．０．３箱形和筏形基础底面的压力设计值，可按下列公式计算：５结构设计与构造要求５．１一般规定５．１．１箱形和筏形基础的平面尺寸，应根据地基土的承载力、上部结构的布置及荷载分布等因素确定。

当为满足地基承载力的要求而扩大底板面积时，扩大部位宜设在建筑物的宽度方向。

５．１．２对单幢建筑物，在均匀地基的条件下，箱形和筏形基础的基底平面形心宜与结构竖向荷载重心重合。

当不能重合时，在永久荷载与楼（屋）面活荷载长期效应组合下，偏心距ｅ宜符合下式要求：５．１．３当高层建筑的地下室采用箱形或筏形基础，且地下室四周回填土为分层夯实时，上部结构的嵌固部位可按下列原则确定：５．１．３．１单层地下室为箱基，上部结构为框架、剪力墙或框剪结构时，上部结构的嵌固部位可取箱基的顶部（图５．１．３ａ）；５．１．３．２采用箱基的多层地下室及采用筏基的地下室，对于上部结构为框架、剪力墙或框剪结构的多层地下室，当地下室的层间侧移刚度大于等于上部结构层间侧移刚度的１．５倍时，地下一层结构顶部可作为上部结构的嵌固部位（图５．１．３ｂ、ｃ），否则认为上部结构嵌固在箱基或筏基的顶部。

上部结构为框架或框剪结构，其地下室墙的间距尚应符合表５．１．３的要求；５．１．５符合本规范第５．１．３．２或５．１．３．３款要求的多层地下室，在进行抗震验算时，地下室的框架及剪力墙的加强部位应从地下一层结构顶板标高往下延伸一层，地下室加强部位的框架柱、剪力墙的弯矩设计值应根据抗震设防烈度、建筑物的抗震等级按现行国家标准《混凝土结构设计规范》（ＧＢＪ１０）和《建筑抗震设计规范》（ＧＢＪ１１）中的有关底部加强区的规定进行计算，其构造措施也应符合相应规定。

当不符合上述要求时，加强部位应从箱基顶板或平板式筏基或梁板式筏基梁的顶部开始。

加强范围以下的结构构造可遵循非抗震设计的构造要求。

５．１．６箱形基础的混凝土强度等级不应低于Ｃ２０；筏形基础和桩箱、桩筏基础的混凝土强度等级不应低于Ｃ３０。

当采用防水混凝土时，防水混凝土的抗渗等级应根据地下水的最大水头的比值，按表５．１．６选用，且其抗渗等级不应小于０．６ＭＰａ。

对重要建筑宜采用自防水并设架空排水层方案。

５．２箱形基础５．２．１箱形基础的内、外墙应沿上部结构柱网和剪力墙纵横均匀布置，墙体水平截面总面积不宜小于箱形基础外墙外包尺寸的水５．２．１５当箱基的外墙设有窗井时，窗井的分隔墙应与内墙连成整体。

窗井分隔墙可视作由箱形基础内墙伸出的挑梁。

窗井底板应按支承在箱基外墙、窗井外墙和分隔墙上的单向板或双向板计算。

５．２．１６与高层建筑相连的门厅等低矮单元基础，可采用从箱形基础挑出的基础梁方案（图５．２．１６）。

挑出长度不宜大于０．１５倍箱基宽度，并应考虑挑梁对箱基产生的偏心荷载的影响。

挑出部分下面应填充一定厚度的松散材料，或采取其它能保证挑梁自由下沉的措施。

５．３筏形基础５．３．１筏形基础分梁板式和平板式两种类型，应根据地基土质、上部结构体系、柱距、荷载大小以及施工等条件确定。

５．３．２梁板式筏基底板的板格应满足受冲切承载力的要求。

梁板式筏基的板厚不应小于３００ｍｍ，且板厚与板格的最小跨度之比不宜小于１/２０。

５．４桩箱与桩筏基础５．４．１当高层建筑箱形与筏形基础下天然地基承载力或沉降变形不能满足设计要求时，可采用桩加箱形或筏形基础。

桩的类型应根据工程地质资料、结构类型、荷载性质、施工条件以及经济指标等因素确定。

有关桩的设计应符合国家现行行业标准《建筑桩基技术规范》（ＪＧＪ９４）的要求。

５．４．２当箱形或筏形基础下桩的数量较少时，桩宜布置在墙下、梁板式筏形基础的梁下或平板式筏形基础的柱下。

基础底板的厚度应满足整体刚度及防水要求。

当桩布置在墙下或基础梁下时基础板的厚度不得小于３００ｍｍ，且不宜小于板跨的１燉２０。

５．４．３当箱形或筏形基础下需要满堂布桩时，基础板的厚度应满足受冲切承载力的要求。

基础板沿桩顶、柱根、剪力墙或筒体周边的受冲切承载力可按国家现行行业标准《建筑桩基技术规范》（ＪＧＪ９４）计算。

５．４．４基础板的弯矩可按下列方法计算：５．４．４．１先将基础板上的竖向荷载设计值按静力等效原则移至基础底面桩群承载力重心处。

弯矩引起的桩顶不均匀反力按直线变化原则计算，并以柱或墙为支座采用倒楼盖法计算板的弯矩。

当支座反力与实际柱或墙的荷载效应相差较大时，应重新调整桩位再次计算桩顶反力。

５．４．４．２当桩基的沉降量较均匀时，可将单桩简化为一个弹簧，按支承于弹簧上的弹性平板计算板中的弯矩。

桩的弹簧系数可按单桩载荷试验或地区经验确定。

５．４．５桩与箱基或筏基的连接应符合下列规定：５．４．５．１桩顶嵌入箱基或筏基底板内的长度，对于大直径桩，不宜小于１００ｍｍ；对中小直径的桩不宜小于５０ｍｍ；５．４．５．２桩的纵向钢筋锚入箱基或筏基底板内的长度不宜小于钢筋直径的３５倍，对于抗拔桩基不应少于钢筋直径的４５倍。

６施工６．１一般规定６．１．１箱形基础与筏形基础的施工组织设计应根据整个建筑场地、工程地质和水文地质资料以及现场环境等条件进行。

６．１．２施工前应根据工程特点、工程环境、水文地质和气象条件制定监测计划。

６．１．３施工过程中应保护各类观测点和监测点。

６．１．４施工中应做好监测记录并及时反馈信息，发现异常情况应及时处理。

６．２影响区域的监测６．２．１基坑开挖前应对邻近原有建、构筑物及其地基基础、道路和地下管线的状况进行详细调查。

发现裂缝、倾斜、滑移等损坏迹象，应作标记和拍照，并存档备案。
