1、铜镍合金相图相区分析 液相线tAa2aa1tB：开始结晶的温度线。 固相线tAb2cb1tB ：结晶终止线。 由线包围的区域称为相区
单相区：液相线以上为液体L 固相线以下为固溶体α
双相区：固液相线之间L、α两相 同时共存，以L+α表示
二、匀晶相图 2 、合金的结晶过程 匀晶转变的结晶过程：L→L+α →α
性能: 一般较硬、脆
三、机械混合物
液态金属在平衡凝固时形成的两种固溶体或 固溶体加金属化合物的混合物(机械混合物)
单一固溶体：强度、硬度较低 单一化合物：硬而脆 机械混合物——不是一种单一相
3.2 二元合金相图
概念： 合金相图是用图解的方法表示不同 温度及成分下合金系中各相的平衡 关系，又称平衡图或状态图。
❖ 共晶转变：一个液相在冷却过程中 同时结晶出两个结构不同的固相的转变。 即：L+
❖共晶体：共晶转变所得的两相机械混合物。
❖共晶相图：具有共晶转变的相图。 如Pb-Sn、Pb-Sb、Al-Si、Ag-Cu和Mg-Al等。
1、Pb－Sn合金相图分析
• ⑴ 相：L、、
——Sn在 Pb中的固溶体， ——Pb 在Sn中的固溶体。
AS 727℃
( AE + Fe3C ) Ld ( FP + Fe3C ) P
A T°
G
Fe - FEeCF3线C:共相晶转图变
匀晶相图
L L→L共d(晶A+相F图e3C)
D
G时S不线同（成AL3分+）的A：A开冷始却
A
析出铁素体F的温度线
铁碳合金：铁和碳两种元素组成的合金。 铁碳相图：研究钢铁成分、组织和性能
之间关系的理论基础，制定 热加工工艺的依据。
单相区：液相线以上为液体L 固相线以下为固溶体α
双相区：固液相线之间L、α两相 同时共存，以L+α表示
二、匀晶相图 2 、合金的结晶过程 匀晶转变的结晶过程：L→L+α →α
性能: 一般较硬、脆
三、机械混合物
液态金属在平衡凝固时形成的两种固溶体或 固溶体加金属化合物的混合物(机械混合物)
单一固溶体：强度、硬度较低 单一化合物：硬而脆 机械混合物——不是一种单一相
3.2 二元合金相图
概念： 合金相图是用图解的方法表示不同 温度及成分下合金系中各相的平衡 关系，又称平衡图或状态图。
❖ 共晶转变：一个液相在冷却过程中 同时结晶出两个结构不同的固相的转变。 即：L+
❖共晶体：共晶转变所得的两相机械混合物。
❖共晶相图：具有共晶转变的相图。 如Pb-Sn、Pb-Sb、Al-Si、Ag-Cu和Mg-Al等。
1、Pb－Sn合金相图分析
• ⑴ 相：L、、
——Sn在 Pb中的固溶体， ——Pb 在Sn中的固溶体。
AS 727℃
( AE + Fe3C ) Ld ( FP + Fe3C ) P
A T°
G
Fe - FEeCF3线C:共相晶转图变
匀晶相图
L L→L共d(晶A+相F图e3C)
D
G时S不线同（成AL3分+）的A：A开冷始却
A
析出铁素体F的温度线
铁碳合金：铁和碳两种元素组成的合金。 铁碳相图：研究钢铁成分、组织和性能
之间关系的理论基础，制定 热加工工艺的依据。
合金的结构及相图 ppt课件
• 是由第一族元素、过渡族元素与第二至第 五族元素结合而成
• 此类化合物不遵守原子价规律，而是服从 电子浓度规律，即按照一定的电子浓度组 成一定的晶格结构的化合物
• 电子浓度是化合物中价电子数与原子数之 比
课件
17
• 如CuZn化合物，其原子数为2，Cu的价电 子数为1，Zn 价电子数为2，故其电子浓度 为3/2。
课件
34
课件
35
2) 两平衡相相对量的确定
• 在两相区内，对特定的温度，两相的质量 比是一定值。图12-28(b)中wNi=x%成分的 合金，在T1温度时，两相的质量之比，可 用下式表达：
m l xc m a ax
• 式中：ml为L相的质量；ma为相反质量； xc、ax为线段长度。
课件
36
质量相对量wl、wa可由式下计算：
课件
25
在下面的讨论中将用到以下这些概念：
• 组元：组成合金的最简单、最基本、能独立存在的物质称 为组元。元素是组元。此外，在研究问题范围内既不分解 也不发生任何化学反应的稳定的化合物也是组元。
• 合金系：由两个或两个以上组元按不同比例配制成的一系 列不同成分的合金，称为合金系。
• 相图：表示合金系在平衡条件下，合金的状态与成分、温 度之间相互关系的图形。所谓平衡，也称为相平衡。是指 合金在相变过程中，原子能充分扩散，各相的成分相对质 量保持稳定，不随时间改变的状态。在实际的加热或冷却 过程中，控制十分缓慢的加热或冷却速度，就可以认为是 接近了相平衡条件。
课件
33
(3) 杠杆定律
• 当合金处于两相区内任一温度时，L、α相 的成分及两相的相对量可按下述方法确定 ：
1) 两相成分的确定 • 如图1.2-27所示，过温度（t1）作水平线，
• 此类化合物不遵守原子价规律，而是服从 电子浓度规律，即按照一定的电子浓度组 成一定的晶格结构的化合物
• 电子浓度是化合物中价电子数与原子数之 比
课件
17
• 如CuZn化合物，其原子数为2，Cu的价电 子数为1，Zn 价电子数为2，故其电子浓度 为3/2。
课件
34
课件
35
2) 两平衡相相对量的确定
• 在两相区内，对特定的温度，两相的质量 比是一定值。图12-28(b)中wNi=x%成分的 合金，在T1温度时，两相的质量之比，可 用下式表达：
m l xc m a ax
• 式中：ml为L相的质量；ma为相反质量； xc、ax为线段长度。
课件
36
质量相对量wl、wa可由式下计算：
课件
25
在下面的讨论中将用到以下这些概念：
• 组元：组成合金的最简单、最基本、能独立存在的物质称 为组元。元素是组元。此外，在研究问题范围内既不分解 也不发生任何化学反应的稳定的化合物也是组元。
• 合金系：由两个或两个以上组元按不同比例配制成的一系 列不同成分的合金，称为合金系。
• 相图：表示合金系在平衡条件下，合金的状态与成分、温 度之间相互关系的图形。所谓平衡，也称为相平衡。是指 合金在相变过程中，原子能充分扩散，各相的成分相对质 量保持稳定，不随时间改变的状态。在实际的加热或冷却 过程中，控制十分缓慢的加热或冷却速度，就可以认为是 接近了相平衡条件。
课件
33
(3) 杠杆定律
• 当合金处于两相区内任一温度时，L、α相 的成分及两相的相对量可按下述方法确定 ：
1) 两相成分的确定 • 如图1.2-27所示，过温度（t1）作水平线，
合金相图
2、相图分析 点：D
1772A
1600 1800
线：பைடு நூலகம்
L
L
1400
温 度
1200
C
10.5
1186 42.4
D
P
66.3 L+ 962
1000
B
800
+
液相线APB 固相线ACDB 包晶线CDP L P + C D 固溶度曲线 CE、DF
600
区：
40 60 80
400
画曲线，分阶段，各段画出相转变；
引线标相（组织）名，这样做最简便。

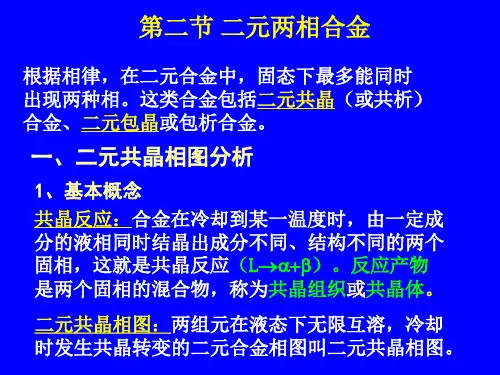

四、二元包晶相图分析
1、基本概念 什么叫包晶转变？
合金在冷却到某一温度时，已结晶出的一定 成分的固相和它周围尚未结晶的一定成分的液相 发生反应结晶出另外一种固相，这就是包晶反应。 即： L
许多合金系都具有包晶转变，例如Pt-Ag、Sn-Ag、 Cd-Hg、Cu-Zn、Cu-Sn等。Pt-Ag合金相图是一种 比较简单的包晶相图，下面以此为例进行分析。
F
p B% S
G
Pb
Sn
(+)共晶=2N/EN×100%
Ⅱ% =(E2/EN)×(SG/FG) ×100%
初%=(E2/EN)×(FS/FG)×100% 或初% =1-(+)共晶% -Ⅱ%
0E
20
F 100
Pt
Ag%
Ag
单相区L、 、 双相区L 、 L + 、 +
Pt-Ag合金相图
包晶合金的平衡结晶过程
L L
1800
A
T/ ℃
1600
7-二元合金相图PPT模板
示例 现以Cu-Ni二元合金相图为例进行分析。
如左图所示，A点为Cu的 熔点（1 083℃），B点为Ni的 熔点（1 455℃），该相图上面 一条是液相线，下面一条是固 相线，液相线和固相线把相图 分成三个区域，即液相区L、固 相区α及液固两相区L＋α。
Cu-Ni合金相图及结晶过程示意图
示例 现以Cu-Ni二元合金相图为例进行分析。
金属材料与热处理
合金的结晶过程较为复杂，通常运用合金相图来分析合金的结 晶过程。
相图是表示合金系在平衡条件下，在不同温度、成分下各相 关系的图解，又称为平衡图或状态图。
利用相图，可知各种成分的合金在不同温度的组织状态及一定 温度下发生的结晶和相变，了解不同成分的合金在不同温度下的相 组成及相对含量，了解合金在加热和冷却过程中可能发生的转变。
2.铁碳合金中的相
铁素体
碳溶于α-Fe中形成的间隙固溶 体称为铁素体，用符号F或α表 示。
奥氏体
碳溶于γ-Fe中形成的间隙固溶 体称为奥氏体，用符号A或γ表 示。
铁素体仍保持α-Fe的体心立方 晶格。铁素体中碳的溶解度极小， 室温时约为0.000 8%，在727℃时 碳的溶解度最大，仅为0.021 8%。 铁素体的力学性能与工业纯铁相似， 即塑性、韧性较好，强度、硬度较 低。
45钢室温下的显微组织如下图所示。
亚共析钢结晶过程示意图
如左图所示， F呈白色块状，P 呈层片状，放大倍数不高时呈黑色块 状。所有亚共析钢的室温组织都是F ＋P，只是随碳含量的增加，P越来越 多，F越来越少。
过共析钢
1点以上
1～2点
2～3点
3～4点
过共析钢结晶过程示意图
4点～室温
如上图所示，当温度降到1点时，开始从液相中析出A，降到2点 时液相全部结晶为A。温度降至3点时，开始从A中析出二次渗碳体 （Fe3CⅡ）。温度继续降低，Fe3CⅡ的量不断增多，并呈网状沿奥氏 体晶界分布。剩余A的成分沿ES线变化，冷却至4点时，其中碳的质 量分数达到共析成分，发生共析反应，转变为P。继续冷却，合金组 织不变。
合金的结构与相图(材料第三章)
组成合金的元素可以全部是 黄铜 金属，也可是金属与非金属。
组成合金的元素相互作用可 形成不同的相。
Al-Cu两相合金
2
相:是指金属或合金中凡成
单相
合金
分相同、结构相同，并与其
它部分有界面分开的均匀组
成部分。
显微组织:是指在显微镜下 观察到的金属中各相或各晶 粒的形态、数量、大小和分 布的组合。
界点标在温度-成分坐标中的成分垂线上。 4. 将垂线上相同意义的点连接起来，并标上相应的数字和字母。
相图中,结晶开始点的连线叫液相线。结晶终了点的连线叫固相16 线。
第三节 匀晶相图
两组元在液态和固 态下均无限互溶时 所构成的相图称二 元匀晶相图。
以Cu-Ni合金为例 进行分析。
Cu-Ni合金相图
17
一、相图分析
相图由两条线构成，上 面是液相线，下面是固 相线。
相图被两条线分为三个 相区，液相线以上为液 相区L ，固相线以下为 固溶体区，两条线之间 为两相共存的两相区 （L+ ）。
L
液相线 L
+
固相线
Cu
成分（wt%Ni）
Ni
18
二、合金的结晶过程
除纯组元外，其它成分合金结晶过程相似，以Ⅰ合
图解。又称状态图或平衡图。 相图表示了在缓冷条件下不同成分合金的组织随温度变化的规律，
是制订熔炼、铸造、热加工及热处理工艺的重要依据。
13
1、组元是指组成合金的最简单、最基本、能够独立存
在的物质。
2、合金系是指由两个或两个以 上元素按不同比例配制的一系
列不同成分的合金。多数情况 下组元是指组成合金的元素。 但对于既不发生分解、又不发 生任何反应的化合物也可看作 组元,
组成合金的元素相互作用可 形成不同的相。
Al-Cu两相合金
2
相:是指金属或合金中凡成
单相
合金
分相同、结构相同，并与其
它部分有界面分开的均匀组
成部分。
显微组织:是指在显微镜下 观察到的金属中各相或各晶 粒的形态、数量、大小和分 布的组合。
界点标在温度-成分坐标中的成分垂线上。 4. 将垂线上相同意义的点连接起来，并标上相应的数字和字母。
相图中,结晶开始点的连线叫液相线。结晶终了点的连线叫固相16 线。
第三节 匀晶相图
两组元在液态和固 态下均无限互溶时 所构成的相图称二 元匀晶相图。
以Cu-Ni合金为例 进行分析。
Cu-Ni合金相图
17
一、相图分析
相图由两条线构成，上 面是液相线，下面是固 相线。
相图被两条线分为三个 相区，液相线以上为液 相区L ，固相线以下为 固溶体区，两条线之间 为两相共存的两相区 （L+ ）。
L
液相线 L
+
固相线
Cu
成分（wt%Ni）
Ni
18
二、合金的结晶过程
除纯组元外，其它成分合金结晶过程相似，以Ⅰ合
图解。又称状态图或平衡图。 相图表示了在缓冷条件下不同成分合金的组织随温度变化的规律，
是制订熔炼、铸造、热加工及热处理工艺的重要依据。
13
1、组元是指组成合金的最简单、最基本、能够独立存
在的物质。
2、合金系是指由两个或两个以 上元素按不同比例配制的一系
列不同成分的合金。多数情况 下组元是指组成合金的元素。 但对于既不发生分解、又不发 生任何反应的化合物也可看作 组元,
合金相图课件
六、铁碳相图得应用
1、在钢铁材料选用方面得应用
●建筑结构与各种型钢需用塑性、韧性好得材料,因此选 用碳含量较低得钢材。
●各种机械零件需用强度、塑性及韧性都较好得材料。 应选用碳含量适中得中碳钢。各种工具需用硬度高与耐 磨性好得材料,则选碳含量高得钢种。
➢在1495 ℃发生包晶转变
1495 ℃
A
1495℃
LB+H
γJ
H N
J
B
E
➢在1148℃发生共晶转变
G
1148℃
LC
γE+Fe3C
P
S
➢ 在727℃发生共析转变
γS
727℃ P+Fe3C Fe
L
1227℃
D
C
F
1148℃
K
727 ℃
Fe3C
大家学习辛苦了，还是要坚持
继续保持安静
注意:共析转变与共晶转变得区别
L'd
共晶白口铸铁的室温组织
(七)过共晶白口铸铁(4、3% < Wc < 6、69%)
组织:L’d+ Fe3CІ (L’d →P+Fe3CⅡ +Fe3C ) 性能:硬而脆。
L’d
Fe3CІ
过共晶白口铸铁室温组织
四、组织组成物与含碳量关系(P77)
类别名称
含碳量Wc （%）
室温平衡组织
工业纯铁 亚共析钢 共析钢
工业纯铁——<0、02%C, 冷轧提高强度,得到冷轧板。
0.0008 Q
晶界 F
工业纯铁室温组织 F
(三)珠光体(P)——与Fe3C形成得机械混合物
相:+ Fe3C两种相组成
第六章二元合金相图PPT课件
1. 形态：此类共晶形态有：片层状、棒状、短棒状. 如：Pb-Sn、Pb-Cd、Cd-Zn、Sn-Zn、Ag-Cu等
（a）片层状
（b）短棒状
（c）球状
30
（f）菜花状层片 （c）纤维状
立体形态
(d) 六角螺旋状
（a）片层状
（b）短棒状
（c）球状
31
2.共晶组织金相形态形成原因：共晶组织的形态与 两相的本质、两相的相对量、两相凝固时固液界面形 貌及其冷却速度有关。 从热力学分析，共晶组织中两相的形态和分布，应 尽量使其界面积最小，界面能最低。
26
室温组织中组织组成物的相对重量为α初＋（α＋β） : （二次相忽略）
W 6 61 1..9 9 1 59 0100% 27.74% W ( )6 5 1 0 .9 1 1 9 91 0 0 % 7 2 .2 6 %
27
室温组织中相组成物的相对重量为α＋β (近似值):
W 101 00 050100% 50%
b’表示50%Cu合金结晶完成;
bb’线段上的点表示合金正在结晶过程中，处于L和
α两相区;
3.确定合金的相变温度;
4.杠杆定律：
成分为b的合金在温度T1时处于两相共存，两相的重
量比是一定的，wL、wS分别为T1温度时的剩余的液
相及结晶出的固相。
9
（1）利用杠杆定律可确定平衡两相区内平衡两相成分 CL 及Cα
的降低由α→βⅡ （二次相）。 NG线-A组元在β固溶体中的溶解度曲线。随着温度
的降低由β→αⅡ 。（二次相）。 22
二、共晶系典型合金的平衡结晶过程
合金分类: 共晶合金-E点成分合金； 亚共晶合金- M～E间合金； 过共晶合金- E ～ N间合金； 端部固溶体合金-M、N以外
（a）片层状
（b）短棒状
（c）球状
30
（f）菜花状层片 （c）纤维状
立体形态
(d) 六角螺旋状
（a）片层状
（b）短棒状
（c）球状
31
2.共晶组织金相形态形成原因：共晶组织的形态与 两相的本质、两相的相对量、两相凝固时固液界面形 貌及其冷却速度有关。 从热力学分析，共晶组织中两相的形态和分布，应 尽量使其界面积最小，界面能最低。
26
室温组织中组织组成物的相对重量为α初＋（α＋β） : （二次相忽略）
W 6 61 1..9 9 1 59 0100% 27.74% W ( )6 5 1 0 .9 1 1 9 91 0 0 % 7 2 .2 6 %
27
室温组织中相组成物的相对重量为α＋β (近似值):
W 101 00 050100% 50%
b’表示50%Cu合金结晶完成;
bb’线段上的点表示合金正在结晶过程中，处于L和
α两相区;
3.确定合金的相变温度;
4.杠杆定律：
成分为b的合金在温度T1时处于两相共存，两相的重
量比是一定的，wL、wS分别为T1温度时的剩余的液
相及结晶出的固相。
9
（1）利用杠杆定律可确定平衡两相区内平衡两相成分 CL 及Cα
的降低由α→βⅡ （二次相）。 NG线-A组元在β固溶体中的溶解度曲线。随着温度
的降低由β→αⅡ 。（二次相）。 22
二、共晶系典型合金的平衡结晶过程
合金分类: 共晶合金-E点成分合金； 亚共晶合金- M～E间合金； 过共晶合金- E ～ N间合金； 端部固溶体合金-M、N以外
铁碳合金相图知识汇总.ppt
相相对量：F%=
Fe3C%=
组12织组成物：F 和 Fe3CIII
工业纯铁的机械性能特点是强度低、硬度低、 塑性好。主要机械性能如下： 抗拉强度极限 σb 180MPa～230MPa
抗拉屈服极限 σ0.2 100MPa～170MPa 延伸率 δ 30%～50% 断面收缩率 ψ 70%～80% 冲击韧性 ak 1.6×106J/m2～2×106 J/m2
一些热处理工艺如退火、正火、淬火的加热 温度都是依据Fe- Fe3C相图确定的。因此有重要 的意义。
34
在运用Fe-Fe3C相图时应注意以下两点： ①Fe-Fe3C相图只反映铁碳二元合金中相的平
衡状态, 如含有其它元素, 相图将发生变化。 ②Fe-Fe3C相图反映的是平衡条件下铁碳合金 中相的状态, 若冷却或加热速度较快时, 其组 织转变就不能只用相图来分析了。
23
Fe3C%=
7．过共晶白口铸铁
相组成物：F%=
组织组成物：Le’%=Lc%=
24
Fe3C%= Fe3C%=
小结：标注组织的铁碳相图
25
第ቤተ መጻሕፍቲ ባይዱ节、Fe-C合金的成分-组织-性能关系
含碳量——铁碳合金在室温下的组织都由F和 Fe3C两相组成, 两相的质量分数由杠杆定律确
26 定。随C%↑→F%↓，Fe3C%↑
铁熔点或凝固点为1538℃, 相对密度是7.87g/cm3。 纯铁 从液态结晶为固态后, 继续冷 却到1394℃及912℃时, 先后发 生两次同素异构转变。
11
1．工业纯铁（C%≤0.0218%）
L → L+A → A → A+F → F → F + Fe3CIII
相组成物：F+Fe3C (C%>0.0008%)或 F（C%<0.0008%）
铁碳合金的相图的详细讲解 PPT
铁碳合金的相图的详细讲解
一、铁碳合金的基本组织
⒈ 组元：Fe、 Fe3C ⒉相
⑴ 铁素体：
碳在-Fe中的固溶体称铁素 体, 用F 或 表示。
铁素体
是体心立方间隙固溶体。铁素体的溶碳能力很低,在727℃时 最大为0.0218%，室温下仅为0.0008%。
铁素体的组织为多边形晶粒，性能与纯铁相似。
高温莱氏体：727 ℃以上，奥氏体与渗碳体，以Le表示 低温莱氏体：727 ℃以下，珠光体与渗碳体，以L’e表示 为蜂窝状, 以Fe3C为基，性能硬而脆。
莱氏体
莱氏体 ( Ld )
相图的建立
相图的建立
热分析法
温 度
温
温
度
度
时间 A 90 70 50 30 B
温
度
L
a
L + S
S
A
ab : 液相线 ab : 固相线 L : 液相区 S : 固相区 L+S:液固共存区
亚共晶白口铁( hypoeutectoid white iron )
过共晶白口铁( hypereutectoid white iron )
1.工业纯铁 ( Wc < 0.0218% )
工业纯铁组织金相图
2. 共析钢 ( Wc = 0.77% )
共析钢组织金相图
3.亚共析钢 ( Wc = 0.45% )
莱氏体
（二）铁碳合金的组织转变
工业纯铁 ( ingot iron )
共析钢
( eutectoid steel )
亚共析钢 ( hypoeutectoid steel )
过共析钢 ( hypereutectoid steel )
共晶白口铁 ( eutectoid white iron )
一、铁碳合金的基本组织
⒈ 组元：Fe、 Fe3C ⒉相
⑴ 铁素体：
碳在-Fe中的固溶体称铁素 体, 用F 或 表示。
铁素体
是体心立方间隙固溶体。铁素体的溶碳能力很低,在727℃时 最大为0.0218%，室温下仅为0.0008%。
铁素体的组织为多边形晶粒，性能与纯铁相似。
高温莱氏体：727 ℃以上，奥氏体与渗碳体，以Le表示 低温莱氏体：727 ℃以下，珠光体与渗碳体，以L’e表示 为蜂窝状, 以Fe3C为基，性能硬而脆。
莱氏体
莱氏体 ( Ld )
相图的建立
相图的建立
热分析法
温 度
温
温
度
度
时间 A 90 70 50 30 B
温
度
L
a
L + S
S
A
ab : 液相线 ab : 固相线 L : 液相区 S : 固相区 L+S:液固共存区
亚共晶白口铁( hypoeutectoid white iron )
过共晶白口铁( hypereutectoid white iron )
1.工业纯铁 ( Wc < 0.0218% )
工业纯铁组织金相图
2. 共析钢 ( Wc = 0.77% )
共析钢组织金相图
3.亚共析钢 ( Wc = 0.45% )
莱氏体
（二）铁碳合金的组织转变
工业纯铁 ( ingot iron )
共析钢
( eutectoid steel )
亚共析钢 ( hypoeutectoid steel )
过共析钢 ( hypereutectoid steel )
共晶白口铁 ( eutectoid white iron )
材料科学基础第九章三元合金相图
三.等温截面图（水平截面图） (一）等温截面图
（二）等温截面图的应用 1.可确定在某一温度时任意三元合金所处
的状态。
2.用杠杆定律在共轭线mon上可确定在任
意温度时平衡相的成分及其相对重量。
L% mo 100% mn
% no 100% mn
四.变温截面图（垂直截面图）
1. 通过成分三角形某一顶点Bg平面截取的Bg变温截面 2. 通过平行于成分三角形一边的ef平面截取的ef变温截面
4. 投影图的应用 ①确定任意合金的浇铸温度和凝固终了温度。
如:合金O低于t3温度开始结晶,低于t5温度结晶终了。 ②可以运用杠杆定律求平衡相的成分及相对重量。
固 态
一.相图分析
完1.点：
全 (1)熔点:tA、tB、Tc;
不 (2)二元共晶点：E1、E2、E3
溶 的 三
LE1 噲 垐TE垎1垐 (A + B) LE2 噲 垐TE垎2垐 (B + C)
第九章
二.固溶体合金的平衡结晶过程及组织
在T1时,固相成分为S1,L相为L1 ； 在T2时,固相成分为S2,L相为L2 ； 在T3时,固相成分为S3,L相为L3 ； 在T4时,固相成分为S4,L相为L4 ,
液相结晶完毕。 固相成分点S1 S2 S3 S4和液相将S1 S2 S3 S4和L1 L2 L3 L4 各点分别投影到成分三角形ABC 上，便得到“蝴蝶形轨迹。”最后 得到与合金组成完全相同、成分 均匀的三元固溶体α。
% Nf 100% Ff
§9－2 匀晶相图 一.相图分析
1.点：a、b、c分别表示三组元A、B、C的熔点。 2.面：底面ABC是浓度三角形，三个侧面分别是A-B、
B-C、C-A三个二元系匀晶相图。两个空间的上 曲面abc为液相面，下曲面abc为固相面。 3.相：L和α相，α相为A、B、C三组元组成的无限 固溶体；α为A（B、C）。 4.相区： 单相区:L相区（液相面以上）和α相区(固相面以下) 双相区： L＋α（液、固相面之间）
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相图的坐标系（成分—温度）
组元A
温 度
表A、B含量的变化线
相律
Gibbs相律： 表示在平衡条件下，系统的自由度数、组元
数和相数之间的关系。 f=c-p+2
其中系统的自由度数是指在保持合金系的相 的数目不变的情况下，合金系中可以独立改变的、 影响合金状态的内部及外部因素的数目。
当系统的压力为常数时， f=c-p+1
相图
平衡是指在一定条件下合金系中参与 相变过程的各相的成分和质量分数不 再变化所达到一种状态。合金在极其 缓慢冷却的条件下的结晶过程，一般 可以认为是平衡的结晶过程。
相图是表明合金系中各种合金相的平衡条件
和相与相之间关系的一种简明示图，也称为平衡图 或状态图，是合金体系中材料的状态与温度、成分 间关系的简明图解。
