种植屋面工程施工设计方案

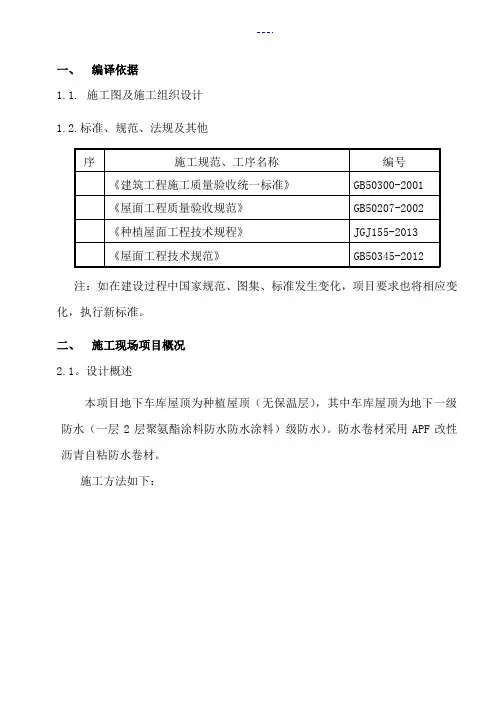

一、编制依据

1.1.施工图纸及施工组织设计

1.2. 标准、规、规程及其他

注：施工过程中如遇到国家规、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。

二、施工部位的工程概况

2.1.设计概况

本工程地下车库顶板屋面为种植屋面（无保温层），其中车库屋顶为地下一级防水，（一级防水增加一道2厚聚氨酯涂膜防水防水涂料）。防水卷材采用APF改性沥青自粘防水卷材。

施工做法如下：

2.2.施工特点、重点与难点

2.2.1施工时应注意屋面坡度及坡向，以免影响屋面排水效果。

2.2.2基层与突出屋面结构（女儿墙、墙、变形缝、排水沟、排风道出屋面口等）的转角处，均先用预拌砂浆做成圆弧，再将柔性防水向上翘起规规定高度。

2.2.3聚氨酯防水涂料的性能及特点、APF改性沥青自粘卷材性能及特点，涂刷、铺贴的手法及卷材搭接缝粘贴、密封工艺、卷材的收头处理。保证涂膜厚度均匀的要点，每遍涂层间隔时间要求，节点处理方法等。

2.2.4防水工程施工之前，应将工作面上的障碍物清除干净，基面应干燥，含水率应符合施工要求，保证施工顺利进行。

三、施工准备

3.1.技术准备

3.1.1技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。

3.1.2根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。

3.1.3施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。

3.2.材料及机具准备

在正式开始施工前完成施工材料的采购事宜，确保各种人员、机具、材料按时、按量、按质进行供应。本工程种植屋面分项工程主要材料如下：粒、APF改性沥青自粘防水卷材。

四、施工安排

4.1 施工顺序安排

根据施工图的顺序进行施工。

4.2人员、时间安排

4.2.1组织机构

4.2.2 人员分工

4.2.3劳动力计划

4.2.3.1装修队伍：负责找坡层、找平层、防水保护层、屋面排水沟施工。

4.2.3.2防水队伍：负责防水施工以及蓄水试验。

4.2.3.3施工工期计划：屋面施工根据实际施工进度进行，找坡材料必须提前一周进场，其余各种材料按施工进度分别进场，屋面施工计划于2014.4.10开始施工。

五、主要施工方法及工艺

5.1工艺流程

5.1.1种植屋面工艺流程

种植屋面结构：结构层→2mm厚聚氨酯涂膜防水层→CL10粒混凝土找坡层→20mm厚1:3水泥砂浆找平层→刷界面处理剂一遍→2+2APF改性沥青自粘防水圈材→无防土工布一层(100g/m2) →40mm厚C20细石混凝土,配A6.5双向250钢筋,(保护层厚度>10mm,提浆压光,6000mm x6000mm分格, 分格缝宽20mm, 缝侧涂刷配套处理剂, 嵌改性沥青密封膏, 上盖

200mm宽SBS圈材→100mm厚20mm-30mm单粒级砾石→土工布滤水层（250g/m2），四周上翻200mm，端部延长用粘结剂粘贴50mm→根据种植需要选择不同厚度的种植土（最溥处1500mm）

5.2作业条件

5.2.1顶层结构施工完，屋面杂物处理完毕。

5.2.2水电管出屋面部分、烟风道、透气管道已施工完毕。

5.2.3屋面排雨水斗已安装完毕。

5.2.4穿结构的管根用膨胀细石混凝土塞堵密实。

5.2.5屋面结构层必须用水冲洗干净。

5.3屋面防水层施工

5.3.1材料要求

5.3.1.1所使用的防水材料必须有出厂合格证及合格的检验报告，材料必须符合设计要求。

5.3.1.2卷材：2+2厚APF改性沥青自粘防水卷材，卷材的各项性能及外观质量应符合设计要求。

改性沥青防水卷材外观质量

5.3.1.3操作工艺要点

（1）、施工前将验收合格的基层清扫干净，涂刷基层处理剂。

（2）、附加层施工，阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性卷材或聚氨酯涂膜。

（3）、涂刷基层界面处理剂一遍，在卷材表面分别涂刷基层胶粘剂。

（4）、卷材粘贴，卷材表面及找平层涂刷的基层胶粘剂均匀涂刷后，即可铺贴卷材。按基准线，铺展一卷材后，立即用干净的滚刷沿横向顺序滚压一遍，以便排除空气。

（5）、卷材按长方向配置，从流水坡度的下坡开始，平行于屋脊的搭接缝应顺流水方向搭接；垂直于屋脊的搭接方向应顺主导风向搭接，卷材接缝宽度为100mm。

粘结方法：将搭接缝部位翻开，用卷材接缝胶粘剂将翻开的卷材反面点粘做暂时固定，在翻开的两卷材表面均匀涂布胶粘剂，待基本干燥后，即可揭开暂时固定的点粘进行搭接部位的粘贴，然后用手持压辊沿横向顺序滚压粘实。

（6）、卷材末端的收头处理：

搭接缝的边缘和末端收头处理，并可用聚合物水泥砂浆进行压缝处理。

（7）、涂刮聚氨酯防水涂料：将搅拌均匀的聚氨酯涂料倒在结构层面上，然后用橡胶刮板涂刮均匀。待第一遍涂料表干后，再涂刮第二遍涂料，前后两遍的涂刮方向应互相垂直，涂刮两遍可达到设计厚度

（8）、清理、检查、修整：卷材铺设完毕后，将工地上残留的垃圾清理干净，并倒放到指定地点，做到人离场地清。施工人员要仔细检查卷材接缝收头是否粘结紧密，管件、地漏、排水口等薄弱环节是否已做了重点处理，防水层是否保持完好。如有不符合质量要求的部位，要按照技术规对该部位进行修整，直到符合质量要求为止。

（9）、防水层蓄水试验：蓄水试验前，对排水管道进行检查，确保无漏水隐患和对楼的成品造成破坏；防水施工完毕后经隐蔽工程验收后进行24小时蓄水试验，蓄水高度高出防水层最高点3cm，合格后方可进行过滤层施工。

（10）、钢筋砼层施工：按照C20强度等级配比细石混凝土，在混凝土中加入规定比例的防水粉或防水剂，然后按照排水坡度摊铺，并用尺方圯表面赶平。待其凝固后，再湿养护14天。

（11）、刚性防水层养护合格后，按6000mmx6000mm分格, 分格缝宽20mm, 缝侧涂刷配套处理剂, 嵌改性沥青密封膏, 捕设土工布滤水层（250g/m2），100mm厚20mm-30mm单粒级砾石。

（12）、按设计高度回填种植土壤层，即可种植植物。

5.3.1.4配套材料

a）基层处理剂：采用冷底子油。

b）接缝密封材料：采用改性沥青密封材料，用于分格缝密封。

改性沥青密封材料物理性能

5.3.2作业条件

5.3.2.1防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工单位资质齐备，现场管理人员和操作人员持证上岗，施工人员操作时要穿工作服，软底鞋并带手套。

5.3.2.2施工前对施工队伍进行技术、安全等交底。

5.3.2.3防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好干粉灭火器，严防火灾发生。

5.3.2.4砂浆找平层施工完毕，并经养护后干燥、平整、牢固，无空鼓开裂、不起砂。

5.3.2.5屋面女儿墙、管道出屋面部位作好泛水，阴阳角处抹成半径50mm的圆弧形。

5.3.2.6涂冷底子油前，将基层表面浮灰、垃圾等其它杂物清理干净。

5.3.3质量要求

5.3.3.1.主控项目
