脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。

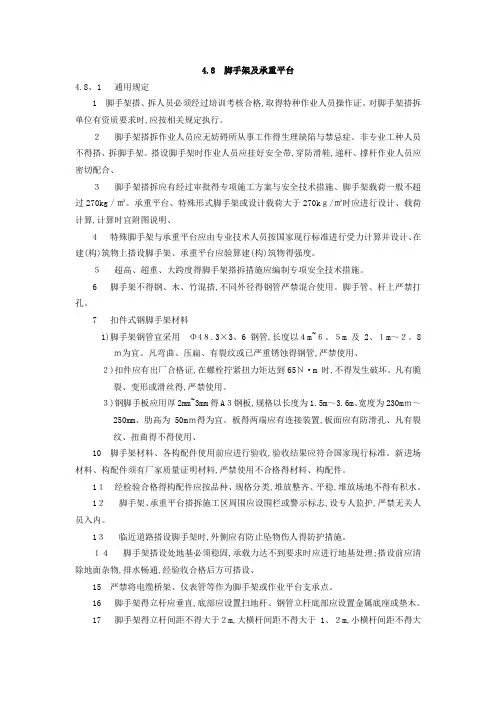

1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。

6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。

7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。

9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。

10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。

11、剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米，不小于3个扣件

12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。

13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。

14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

15、主节点处各扣件中心点距离要求：a≤150mm。（1、立杆2、纵向水平杆3、横向水平杆4、剪力撑）

16、连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋Φ20钢筋，钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离

≤300mm。

17、钢丝绳卸载预埋件原材料要求：采用直径≥Φ20圆钢，推荐使用预埋螺母装配式预埋件，预埋长度必须满足专项方案荷载要求。

18、钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，砼未够28天龄期严禁连接卸载钢丝绳。

钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。

19、悬挑载预埋件原材料要求：采用直径≥Φ20圆钢，严禁使用螺纹钢，预埋长度必须满足专项方案荷载要求；

悬挑载预埋件错误做法：严禁后期焊接固定。

20、脚手架预埋连墙件要求：采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢，预埋长度及焊接长度必须满足专项方案荷载要求；推荐使用、预埋钢板螺母的连接方法。

脚手架预埋连墙件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。

21、悬挑卸载设置要求：悬挑钢梁采用≥16号工字钢，工字钢悬挑架体高度（无钢丝绳卸载）不能超过24米；如高度超过24米的要有专项卸载方案，经监理及甲方确认方可实施。

22、电梯洞口防护栏要求：护栏高度≥1.6米，竖向钢筋间距≤100mm,顶部标准楼层及警示语，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，电梯井内侧必须设置低压照明。

23、楼梯护栏设置要求：采用可拆卸水管护栏，高度≥1.2米；临边超过3米落差的楼梯必须挂网及底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

24、楼层内洞口长宽≥400mmх400mm的封闭防护要求：洞口内用四点膨胀螺丝固定Φ6@150钢筋网，面再封≥10mm厚胶合板，四周覆盖压边200mm，再砂浆封边。

25、楼层内洞口长宽＜400mmх400mm的封闭防护要求： 10mm厚胶合板固定，刷醒目油漆标识。

26、临边护栏设置要求：采用可拆卸水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm 高踢脚板，踢脚板采用≥9mm厚胶合板制作。

27、脚手架兜底网设置要求：每3层楼设置一层兜底网，底部安装180mm高踢脚板，踢脚板采用≥9mm 厚胶合板制作。

28、脚手架硬封闭设置要求：材料采用10mm厚胶合板，每6层楼设置一层硬封闭防护脚手板，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。

29、基坑护栏设置要求：采用可拆卸水管护栏，高度1.2米，再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作，推荐使用砼反坎踢脚板。

30、无法用胶合板封闭护栏设置要求：采用可拆卸水管护栏，高度≥1.2米；临边超过，底部安装180mm 高踢脚板，踢脚板采用≥9mm厚胶合板制作。

31、安全通道设置要求：材料采用10mm厚胶合板，设置双层胶合板硬封闭防护，人行通道层高度≥2米

32、塔吊调运覆盖范围防护棚设置要求：材料采用10mm厚胶合板密铺，设置双层胶合板硬封闭防护。

33、踢脚板设置要求：材料采用≥9mm厚胶合板，高度180mm,每层必须设置一层踢脚板；踢脚板设置在立杆及安全网之间。

34、施工楼梯搭设原材料要求：采用钢管、钢网踏步板或钢板踏步板、5mm厚胶合板踢脚板；施工楼梯搭设要求：踏步板宽300mm,楼梯宽度≥1000mm，休息平台宽度≥1000mm，踢脚板高180mm，坡度宜采用1∶3，栏杆高度1.2米。

35、整体预制式卸料平台原材料要求：底盘架外围为≥[18槽钢，中间为≥[12槽钢，底板及侧板为≥3mm 厚花纹钢板，吊环采用≥20mm厚的钢板，围栏四角立柱和上部扶手中间立柱、水平杆均为Ф48×3.5钢管，钢丝绳采用≥φ18.5×4；

整体预制式卸料平台标识要求：每次安装完毕后必须经监理公司验收合格后方可投入使用，并做好每次验收的书面记录，限重标志采用“傻瓜式”限重标识牌。堆放高度不能超过卸料护栏高度；如堆放钢管时，伸出卸料平台外尺寸不得超过钢管总长度的1/4；

整体预制式卸料平台搭设要求：使用前总包单位必须提供专项方案，栏杆抗侧压强度满足堆放钢管要求。安全系数不小于2，经监理及甲方确认方可实施。

36、塔吊上下班通行通道搭设要求：采用扣件式水管护栏，高度1.2米，安装完毕后再挂安全网防护，底部安装180mm高踢脚板，踢脚板采用≥9mm厚胶合板制作。
