汇总cass地籍图.doc - 360文档中心

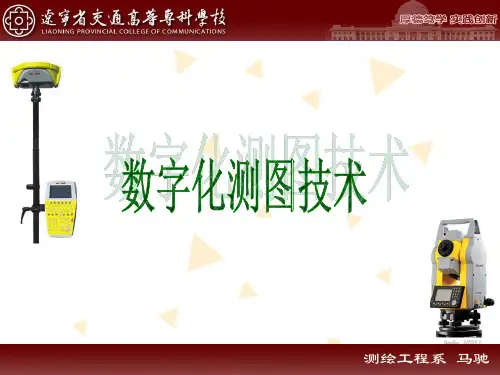

CASS绘制地形图知识讲解

测绘工程系马驰1
第3章内业成图
1、业成图方法
“草图法”作业方式 “简码法”作业方式野外Leabharlann 作简码1、CASS菜单与工具条
操作界面主要分为三部分： •顶部下拉菜单 •右侧屏幕菜单 •工具条
“文件”菜单
本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定。
加入CASS环境
屋屋围坎等展点线
码码
标
坐方
墙
分点
标位
楼
角
梯
2、CASS基本作图
CASS基本作图流程
1. 定显示区 2. 选择成图法 3. 展点 4. 绘平面图 5. 绘等高线 6. 加注记 7. 加边框 8. 绘图输出
数据文件
STUDY.DAT
生成的地图
1. 定显示区
通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。【绘图处理】【定显示区】,打开数据文件 STUDY.DAT
【独立地物】【公共设施】用 69、70、71、72、97、98 分别绘制路灯；【科文卫体】用 73、74 绘制宣传橱窗；【农业设施】用 59 绘制不依比例肥气池。
【水系设施】【陆地要素】用 79 绘制水井。
【管线设施】【电力线】用 75、83、84、85 绘制地面上输电线。
【植被园林】【林地】用 99、100、101、102 分别绘制果树独立树；【耕地】用 58、80、81、82 绘制菜地（不拟合，保留边界）。
【控制点】【平面控制点】用1、2、4分别生成埋石图根点。（等级-点名：D121，D123，D135）
❖点号注记的删除【编辑】【删除】【实体所在图层】
鼠标左键点取任何一个点号的数字注记，所有展点注记被删除。生

cass11地籍子区面积汇总表

cass11地籍子区面积汇总表摘要：1.引言2.地籍子区概述3.汇总表内容介绍4.汇总表分析5.结论正文：1.引言随着城市化进程的加速，地籍管理工作在我国城市建设中发挥着越来越重要的作用。

地籍子区作为地籍管理的基本单元，对于城市土地资源的合理利用和规划具有重要意义。

本文旨在通过对cass11 地籍子区面积汇总表的分析，为相关领域的研究和实践提供参考。

2.地籍子区概述地籍子区是指在一定行政区划范围内，具有相对独立或区分于其他地区的地籍管理单元。

地籍子区的划分主要依据土地用途、权属、利用状况等因素，有助于实现土地资源的精细化管理和服务。

在我国，地籍子区的划分和管理主要依据《土地管理法》等相关法律法规进行。

3.汇总表内容介绍cass11 地籍子区面积汇总表是一份详细记录我国各地籍子区面积的数据表。

表格中包含了各地籍子区的名称、面积、行政区划代码等信息，通过对这些信息的汇总和整理，为地籍管理工作提供了重要的数据支撑。

4.汇总表分析根据cass11 地籍子区面积汇总表的数据，我们可以发现以下几个特点：（1）各地籍子区面积差异较大。

东部沿海地区的地籍子区面积普遍较小，而西部地区的地籍子区面积则较大。

这可能与地区经济发展水平、土地资源丰富程度等因素有关。

（2）城市化水平较高的地区地籍子区数量较多。

在城市化进程中，土地资源的开发和利用日益精细化，因此地籍子区的划分也相应增多。

（3）部分地区地籍子区面积存在波动。

这可能与土地利用状况的变动、行政区划的调整等因素有关。

5.结论cass11 地籍子区面积汇总表为我们提供了全面、详实的地籍子区面积数据，通过对这些数据的分析，有助于我们更好地了解我国地籍管理工作的现状和特点。

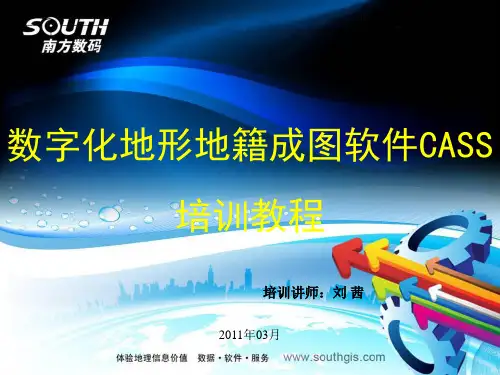

数字化地形地籍成图软件CASS

读取全站仪数据
将全站仪与电脑连接后，选择 “读取全站仪数据”。选择正确的仪器类型。选择”CASS坐标文件”，输入文件名。点击“转换”，即可将全站仪里的数据转换成标准的CASS坐标数据。 PS：如果仪器类型里无所需型号或无法通讯，先用该仪器自带的传输软件将数据下载。将“联机” 去掉，“通讯临时文件”选择下载的数据文件，“CASS坐标文件”输入文件名。点击“转换”，也可完成数据的转换。
地形图绘制完毕，可以多种方式输出： • 打印输出：图幅整饰--连接输出设备--输出 • 转入GIS：输出Arcinfo、Mapinfo、国家空间矢量格式 • 其他交换格式：生成cass交换文编码格式的坐标数据文件自动绘图。简编码可通过JCODE.def文件定制。 • 在采集数据的同时输入简编码，用“简码识别” 成图。示例文件为YMSJ.DAT。 • 在采集数据时未输入简编码，编辑引导文件（*.yd），用 “编码引导”成图。编码引导的作用是将“引导文件”与“无码的坐标数据文件” 合并成一个新的带简编码格式的坐标数据文件。（*.yd文件格式参考说明书）。示例文件为 WMSJ.YD+WMSJ.DAT
绘制宗地图
• 绘制宗地图：绘制宗地图时可以选择单个宗地绘制或者批量绘制所选择的所有宗地图。
属性数据录入界面
• 地形图和地籍调查的宗地属性紧密结合，外业生产方便操作，属性数据跟相关的宗地紧密耦合，保证其完整和联动。
输出地籍表格
工程应用部分
基本内容
• • • • • 基本几何要素的查询土方计算公路设计面积应用图数转换
地籍调查测量概述
目的：为规范地籍调查测量，建立健全地籍管理制度，维护土地的社会主义公有制，保护土地所有者和使用者的合法权益，加强土地管理。

06 CASS实验思路及方法(绘制基本地籍图)

CASS实验思路及方法（绘制基本地籍图）总体说明一、文件类型①带编码：如South.dat②权属引导文件：如South.yd③权属信息数据文件：如South.QS二、地籍图绘制思路生成平面图→地籍参数设置→绘制地籍图→图形编辑→宗地属性处理→绘制宗地图→绘制地籍表格地籍图绘制流程一、生成平面图简码识别：【绘图处理】→【简码识别】→弹出对话框“选择简码坐标数据文件名”时，选择“South.dat”再【打开】。

注：此时看到的房屋是未封闭的。

如要让其封闭，可预先进行设置（【文件】→【CASS7.0参数配置】→【高级设置】→“简码识别房屋是否自动封闭⊙是”→【确定】），再执行上述操作。

二、地籍参数设置【地籍】→【地籍参数设置】→…→【确定】三、绘地籍图（一）通过权属信息数据文件绘制1.生成权属文件【地籍】→【权属文件生成】→【权属合并】→弹出“输入权属引导文件名”时，选择权属引导文件“South.YD”并【打开】→弹出“输入坐标点(界址点)数据文件名”时，选择坐标数据文件“South.dat”并【打开】→弹出“输入地籍权属信息数据文件名”时，键盘输入文件名如“SouthDJ.qs”→【保存】。

注：生成权属文件有4种方式：①权属合并；②由图形生成；③用复合线生成权属；④用界址线生成权属。

此处暂只介绍“①权属合并”方式，②③④将放在最后介绍）。

2.依权属文件绘权属图【地籍】→【依权属文件绘权属图】→提示“输入权属信息文件名”时，选择权属信息文件如“SouthDJ.qs”并【打开】→提示“输入范围(宗地号.街坊号或街道号)<全部>:”时，【回车】。

注：提示“输入范围(宗地号.街坊号或街道号)<全部>:”时，“【回车】”是指默认选择“全部”，即该权属信息文件内的所有宗地，也可根据实际需要输入：如宗地号“00101001”表示只绘制该宗地权属图；输入街坊号“00101”表示绘制该街坊内所有宗地权属图；输入街道号“001”表示绘制该街坊内所有宗地权属图。

地形图、地籍图常用图式精品文档17页

地形图、地籍图常用图式本图式适用于 1:500 地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为 0.15mm，点在为 0.3mm，符号非主要部分的线段长为 0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为 2.0mm，虚部为 1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置第1页（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大 1～3 倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

【精品】地形图地籍图常用图式(DOC)

地形图地籍图常用图式(D O C)地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

CASS绘制地籍图步骤

CASS实用工具栏、快捷命令和功能对照表
地籍测量与管理
1
CASS7.0常用快捷命令（CASS系统）
DD—通用绘图命令 V—查看实体属性 S—加入实体属性 F—图形复制 H—线型换向 KK—查询坎高 X—多功能复合线 B—自由连接 T— 注记文字 FF—绘制多点房屋 SS—绘制四点房屋 W—绘制围墙 K—绘制陡坎 XP—绘制自然斜坡 G—绘制高程点 D—绘制电力线 I—绘制道路 N—批量拟合复合线 O—批量修改复合线高 WW—批量修改复合线宽 Y—复合线上加点 J—复合线连接 Q—直角纠正（房屋改正） 2 H- 线形换向
地籍测量与管理
附录1 CAD常用快捷命令
A —— 画弧（ARC） M —— 移动（MOVE） C —— 画圆（CIRCLE） CO—— 拷贝（COPY） X —— 炸开实体 E —— 删除（ERASE） F —— 圆角 RO ——旋转 REGEN ——重新生成 MA ——属性复制 L —— 画直线（LINE） PURGE ——清理图层 PL —— 画复合线（PLINE） F3 ——捕捉开关 LA——设置图层（LAYER） F8 ——正交 LT——设置线型（LINETYPE） F11 ——对象跟踪 P ——屏幕移动（PAN） CTRL+D ——打印 R ——屏幕重画（REDRAW） PE ——复合线编辑（PEDIT）
3
地籍测量与管理
地籍测量与管理
4
地籍测量与管理5Leabharlann 地籍测量与管理
6
CASS相关网站
/bobqyf
Cass 7.1 for Auto CAD 2006 安装过程说明: /v_show/id_XMzgwMTYyNjQ0.html

第7讲 CASS软件操作

土地利用主要内容
○土地详查功能概述 ○土地详查操作流程 ○土地详查实例演示 ○土地勘测定界功能概述 ○块状工程作业一般流程 ○块状工程作业实例演示 ○线状工程作业一般流程 ○线状工程作业实例演示
South Digital | Solution for Survey
土地详查功能概述
土地详查涵义：土地详查主要用于城镇土地利用情况的统计工作。根据行政区界线、权属界线、权属区内的图斑界线类型来统计一定行政区或权属区内土地的分类和利用情况。土地详查主要功能： 1、绘制行政区界 2、绘制地类 3、地类要素属性和拓扑操作 4、统计面积

South Digital | Solution for Survey
地籍成图之图形编辑
○修改界址点号：可以逐个或者批量修改界址点的点号，如果输入的点号有效，软件将其写入界址点圆圈的属性中，如果当前宗地中此点号已存在，软件会弹出提示对话框提示此点号存在。 ○重排界址点号：此功能使界址点号按输入的要求重新排列。 ○界址点圆圈修饰：此功能可一次性将全部界址点圆圈内的权属线剪切或消隐。如果使用剪切，所有权属线被打断，其他操作可能无法正常进行，因此建议此步操作在成图的最后一步进行。如果使用消隐，界址点圆圈内的界址线都被消隐，消隐后所有界址线仍然是一个整体，移屏时可以看到圆圈内的界址线。
SOUTH 南方数码
CASS7.0地籍制图部分
Digital Survey on demand software
如何用CASS 绘制地形图
South Digital | Solution for Survey
地籍成图主要内容
○地籍调查测量概述 ○地籍调查测量名词 ○地籍调查测量工作流程 ○地籍成图作业流程 ○地籍成图使用文件格式说明

08 CASS实验思路及方法(绘制土地利用现状图)

CASS实验思路及方法（绘制土地利用现状图）相关说明土地详查将土地分为农用地、建设用地、未利用地三大类，每大类下再细分至具体类型，如2表示建设用地，21表示商服用地，211表示商业用地。

土地详查功能包括：绘制行政区界、绘制权属区界、生成地类界线（包括面状地类、线状地类、零星地类），修改地类要素属性，土地利用图质量控制，统计土地利用面积等。

土地利用现状图绘制流程绘制土地利用图→地类要素属性和拓扑操作→图斑修饰→统计面积一、绘制土地利用图1.绘制行政区界土地利用图中，行政区界按级别划分，从大到小分别是：县区界、乡镇届、村界、村民小组。

每一级的行政区界都有两种画法。

①直接绘制：【土地利用】→【面状行政区】→【村绘制】→在屏幕上依次指定行政区边界点→形成闭合后【回车】→弹出“行政区属性”对话框，键盘输入“区划代码”如“010101”和“行政区名”如“天池村”→【确定】→提示“行政区域注记位置:”时，用鼠标点取行政区内部一点（程序自动在该点绘上行政注记）。

②内部点生成：【土地利用】→【面状行政区】→【村内部点】→提示“输入行政区内部一点:”时，鼠标在行政区图上点取一点→软件将自动搜索该闭合区域，并用阴影高亮显示（如果存在一个闭合区域），同时提示“是否正确?(Y/N) <Y>:”时，【回车】→弹出“行政区属性”对话框，键盘输入“区划代码”和“行政区名”→【确定】。

（此时，将以该闭合区域为界自动生成行政区界；如果该点周边不存在封闭区域，将弹出“AutoCAD信息”对话框提示“找不到封闭区域”）注：县区界、乡镇界、组界绘制方法雷同；在已有的地类界上绘图时，不必绘出行政区的全部边线，只要绘制部分边线，保证与已有的地类线形成封闭区域，程序就可以自动形成行政区界；当剩下的区域刚好构成一个区域时，可以直接用“内部点生成”得到该区域边界。

2.绘制地类①绘制图斑：【土地利用】→【图斑】→【绘图生成】→在屏幕上依次指定行政区边界点→形成闭合后【回车】→弹出“图斑信息”对话框，键盘输入各项信息→【确定】。

(完整版)cass测制地籍图

测制地籍图本章主要介绍数字地籍成图（包括权属图、宗地图、地籍表格）的绘制或生成过程。

通过本章的学习将要学会以下内容：1．如何绘制地籍图〔绘权属图〕；2．如何绘制宗地图；3．如何绘制地籍表格；4．如何管理地籍图中的信息。

数字地籍的涵义：地籍是土地管理的基础，地籍调查是土地登记规定的必经程序，随着数字化地图的兴起和现代化信息管理的需要，建立城镇数字地籍数据库的工作已经势在必行，而城镇数字地籍调查测量则是建立城镇地籍数据库的基础。

为此，国土资源部和各地方土地部门明确要求城镇范围内的土地登记必须以数字地籍调查测量的结果为依据，全面推行现代化，规范化的地籍管理工作。

地籍调查主要包括权属调查和地籍测量两大部分，前者主要工作是由相关人员实地共同指认界址点的位置及对界址点做出正确描述并经本宗邻宗指界人员签名确认。

后者主要工作是运用科学手段测定界址点的位置、测算宗地的面积、绘制地籍图等。

数字地籍调查测量的任务则是将这两者的工作形成计算机存储的数字、图形、文字信息。

4.1 绘制地籍图4.1.1 生成平面图用第三章介绍过的“简码识别”的方法绘出平面图。

示例文件C:＼CASS70＼DEMO＼SOUTH.DAT是带简编码的坐标数据文件，故可用“简码法”来完成。

所绘平面图如图4-1所示。

图 4－1 用SOUTH.DAT示例数据绘制的平面图地籍部分的核心是带有宗地属性的权属线，生成权属线有两种方法：①可以直接在屏幕上用坐标定点绘制；②通过事前生成权属信息数据文件的方法来绘制权属线。

下文将介绍权属信息数据文件的生成方法。

4.1.2 生成权属信息数据文件权属信息文件的格式见《参考手册》附录A ，可以通过文本方式编辑得到该文件后，再使用“绘图处理\依权属文件绘权属图”命令绘出权属信息图。

可以通过以下四种方法得到权属信息文件，如图4-2：（1）权属合并：权属合并需要用到两个文件：权属引导文件和界址点数据文件。

图4-2 权属生成的四种方法权属引导文件的格式：宗地号，权利人，土地类别，界址点号，……，界址点号，E（一宗地结束）宗地号，权利人，土地类别，界址点号，……，界址点号，E（一宗地结束）E（文件结束）说明：（1）每一宗地信息占一行，以E为一宗地的结束符，E要求大写；（2）编宗地号方法：街道号（地籍区号）＋街坊号（地籍子区）＋宗地号（地块号）,街道号和街坊号位数可在“参数设置”内设置；（3）权利人按实际调查结果输入；（4）土地类别按规范要求输入；（5）权属引导文件的结束符为E，E要求大写。

07_CASS实验思路及方法(绘制宗地图与地籍表)[1]

CASS实验思路及方法（绘制宗地图与地籍表）一、绘制宗地图在完成上节操作绘制地籍图以后，便可制作宗地图了。

具体有单块宗地和批量处理两种方法，两种都是基于带属性的权属线。

注：绘制宗地图前，应查看“地籍参数设置”中的“宗地图”项（【地籍】→【地籍参数设置】），将其按需要进行设置。

（一）单块宗地作用：绘制单幅宗地图。

方法：【地籍】→【绘制宗地图框】→【A4竖】→【单块宗地】→提示“用鼠标器指定宗地图范围 -- 第一角:”时，用鼠标指定要处理宗地的左下方→提示“另一角:”时，用鼠标指定要处理宗地的右上方→弹出“宗地图参数设置”对话框，根据需要修改设置（比例尺、比例尺分母倍数、坐标表保存到文件、保存路径）→【确定】→提示“用鼠标器指定宗地图框的定位点:”时，用鼠标在屏幕上指定一点（预放置宗地图的位置）。

（此时，一幅完整的宗地图就画好了，见屏幕图）注：宗地图的插入点（即定位点）为左下角点（即宗地图的西南角点）。

（二）批量处理作用：批量绘出多宗宗地图。

方法：【地籍】→【绘制宗地图框】→【A4竖】→【批量处理】→弹出“宗地图参数设置”对话框，根据需要修改设置（比例尺、比例尺分母倍数、坐标表保存到文件、保存路径）→【确定】→提示“选择对象:”时，用鼠标依次点选若干条权属线（也可框选）后【回车】→提示“用鼠标器指定宗地图框的定位点:”时，用鼠标在屏幕上指定一点→提示“是否批量打印(Y/N) ?”时，输入“N”后【回车】。

（此时，多幅宗地图就画好了，见屏幕图）二、绘制地籍表格1.界址点成果表【地籍】→【绘制地籍表格】→【界址点成果表】→提示“用鼠标指定界址点成果表的点:”时，在屏幕上用鼠标指定界址点成果表放置的位置→提示“(1)手工选择宗地（2）输入宗地号 <1>”时，①输入“1”→提示“选择对象:”时，点选一个（多个或所有）宗地权属线后【回车】→提示“是否批量打印(Y/N) ?”时，输入“N”后【回车】。

cass地籍图

专题一数字化地籍图一、地籍图1、生成权属信息文件（*qs ），利用权属归并地籍→权属文件生成→权属归并，弹出对话框，要求输入权属引（*yd ）导文件，以下列图选择 south ，翻开，弹出对话框，要求输入座标点数据文件名(*dat)，以下列图选择 south ，翻开，弹出对话框，输入权属信息数据文件名-- 权属（可自己定义）保留，权属归并完成！此时按F2 键可看到权属归并的过程，如图2、生成平面图画图办理→展野外测点点号，选择默认画图比率尺1： 500，选择cass70 下边的 DEMO下的文件，如图：选择画图办理→简码辨别，选择文件，如图翻开地籍→依权属文件绘权属图，弹出对话框，要求输入权属信息数据文件名，以下选择第一步生成的权属信息文件，权属，翻开，输入范围默以为所有，直接回车把获得的图形存盘，可存于下DEMO文件夹下，名为权属 .dwg二、绘制权属地籍图1、地籍参数设置，依据需要设置翻开预先获得的权属信息文件图形（权属.dwg ）地籍下的查找宗地、查找界址点、改正界址点属性、改正界址线属性、改正宗地属性等功能很简单，自己可操作。

2、绘制宗地图（单块宗地和批量办理）翻开图形：权属.dwg ，选择地籍→绘制宗地图框→A4 竖→单块宗地，如图用鼠标器指定宗地图范围第一角，和另一角（确立大概范围），确立，弹出以下对话框用鼠标器指定宗地图框的定位点，（定义图框地点）屏幕上随意指定一点，以下列图批量办理是相同的道理，上机时可自己实践操作。

3、绘制地籍表格地籍→绘制地籍表格→界址点成就表，手工选择宗地（可拉框选用）表格的大小为A4 尺寸界址点成就表也能够以excel 形式直接输出地籍→绘制地籍表格→界址点坐标表，选用闭合复合线，如图以街道为单位，宗地面积表，如图城镇土地分类面积表邻居面积统计表，以街道001 为例街道 / 邻居面积分类统计表等等都是近似的，同学们可自行操作。

祝大家学习快乐！。

南方CASS6制作宗地图的步骤

南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。

2、启动CASS6.1。

可以通过双击桌面上的CASS6.1图标，启动CASS。

3、将地籍测量实验数据文件复制到桌面。

打开文件夹如下图所示：利用CASS6.1绘制宗地图。

步骤1、打开CASS6.1软件。

如下图所示：2、界址点数据展点。

点击绘图处理菜单-〉展野外测点点位命令，如下图。

在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。

如下图：3、点击打开，将界址点点位展到软件中。

如下图：4、展点号。

点击绘图处理菜单-〉展野外测点点号命令，如下图。

同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。

5、绘制界址点和界址线。

点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。

将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。

点击确定。

这时鼠标具备了捕捉功能。

可以自动捕捉点。

按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。

然后如下图：在对话框中输入如下：点击确定。

鼠标在界址线中间，一点，即可将注记标注上了。

然后同理，将房屋围墙点号展上，如下图操作过程。

按下图的连接步骤绘制房屋。

同理，绘制其他房屋。

绘制围墙：如下步骤。

回车，或点击鼠标右键。

再回车。

输入围墙厚度0.3米。

回车给房屋加注记。

步骤如下图所示。

回车修改注记。

回车，关闭属性修改窗口。

同理注记其他房屋。

地形图、地籍图常用图式word精品文档15页

地形图、地籍图常用图式本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。

1 符号的尺寸（1）符号旁以数字标注的尺寸，均以毫米为单位。

（2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。

以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。

组合符号图形部分未注明尺寸的，一般以本图式为准。

但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。

2 符号的定位点和定位线（1）圆形、矩形、三角形等几何图形符号，在图形的中心。

（2）宽底符号（烟囱、独立石等），在底线中心。

（3）底部为直角形的符号（风车、路标等），在直角的顶点。

（4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。

（5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。

（6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。

（7）线状符号（道路、河流、堤、境界等），在符号的中心线。

依比例尺表示时，在两侧线的中心。

3 符号的方向和配置（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。

（2）土质和植被符号的配置如下：整列式：按一定行列配置，如苗圃、草地、稻田等；散列式：不按一定行列配置，如有林地、灌木林、石块地等；相应式：按实地疏密或位置配置，如疏林、散树、独立树等。

（3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。

（4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。

CASS7.1快速入门(地籍图)

关键词：CASS；地籍测量；内业绘图本文阐述了如何利用CASS7.1绘图软件中的展点、绘制地籍图、生成地籍表格等相关技术绘制地籍图，从而证明CASS技术针对地籍测量开发了许多方便快捷的功能，具有很高的实用价值。

一、引言地籍测量是土地管理工作的重要基础。

它是以地籍调查为依据，以测量技术为手段，从控制到碎部，精确测出各类土地及其附着物的界线、位置、面积、质量、权属和利用现状等基本情况及其几何形状的测绘工作。

数字地籍测绘包括数据采集和成图成果数字化两方面，即应用GPS、全站仪等测量仪器实地采集数据、内业进行编辑地籍图、生成宗地图、输出地籍表格、进行地籍数据动态管理等，直接为土地、城建、规划等部门提供权威数据，以满足土地管理部门以及其它国民经济建设部门的需要。

数字化地籍测量已经成为我国地籍管理工作采用的主要方法，使用的软件也很多。

在此结合本单位近年来从事地籍测量的实际作业，谈一下CASS7.1软件在地籍测量中的应用。

二、 CASS7.1地形地籍成图软件简介CASS地形地籍成图软件是南方测绘仪器公司基于AutoCAD平台技术开发的GIS前端数据处理系统，广泛应用于地形成图、地籍成图、工程测量应用、空间数据建库等领域。

CASS7.1除具有AutoCAD强大的图形编辑功能外，相对于以前各版本，它在绘图功能上也作了进一步升级，特别在“地籍”成图菜单中增强了大部份功能:界址线、界址点、街坊内统一编号、自动累加、方便重排浏览与查询编辑；图形属性联动、地图图形属性合为一体、修改宗地属性方便快捷；自由分割、合并宗地、宗地面积自动重算、自动面积查错、绘制地籍表格等方便实用的功能，使其更加符合地籍测绘的实际需要，便于地籍数据库建设中各种图形的编辑。

三、地籍测绘作业流程地籍测量的内容包括：地籍平面控制测量（在地籍测量区内，依据国家等级控制点选择若干控制点，逐级测算其平面位置的过程），地籍细部测量（在地籍平面控制点的基础上，测定地籍要素及附属地物的位置，并按确定比例尺标绘在图纸上的测绘工作），地籍原图绘制，面积量算与汇总统计，成果的检查与验收。

基于CASS开发地形图自动生成地籍图

基于CASS开发地形图自动生成地籍图【摘要】本文阐述了CASS二次开发工具；分析了程序的开发流程；剖析了程序的部分典型代码。

【关键词】CASS；地形图；地籍图为了科学准确地掌握我国土地利用状况，加强国土资源管理，科学合理地利用土地，更好地为经济宏观调控、政府决策和制定有关规划、计划，促进经济社会全面协调和可持续发展服务，地形图测量及地籍图制作成为一个紧要环节。

地籍图制作作业方法往往局限于一种，即传统的作图方法，速度慢，效率低，存在着人为的主观错误。

本文结合生产中的实践经验阐述了基于CASS开发地形图自动生成地籍图。

1 CASS开发工具CASS软件是广州南方测绘仪器有限公司基于CAD平台开发的一套集地形、地籍、空间数据建库、工程应用、土石方算量等功能为一体的软件系统。

自CASS 软件推出以来，已经成为业内应用最广、使用最方便快捷的软件。

CASS软件用户遍及全国各地，涵盖了测绘、国土、规划、房产、市政、环保、地质、交通、水利、电力、矿山及相关行业[1]。

基于CASS开发工具主要有VBA及LISP。

本文使用VBA作为开发语言，VBA 是基于Visual Basic 发展而来的，它们具有相似的语言结构。

掌握了VBA，可以发挥以下作用：1.规范用户的操作，控制用户的操作行为；2.操作界面人性化，方便用户的操作；3.多个步骤工操作通过执行VBA代码可以迅速的实现；4.实现一些VB无法实现的功能。

5.用VBA制做EXCEL登录系统。

6.利用VBA 可以Excel内轻松开发出功能强大的自动化程序[2]。

2 地形图及地籍图2.1 地形图地形图（topographic map）指的是地表起伏形态和地理位置、形状在水平面上的投影图。

具体来讲，将地面上的地物和地貌按水平投影的方法（沿铅垂线方向投影到水平面上），并按一定的比例尺缩绘到图纸上，这种图称为地形图。

如图上只有地物，不表示地面起伏的图称为平面图。

平面地形图又分为等高线地形图和分层设色地形图。

基于CASS的城镇地籍出图探讨

基于CASS的城镇地籍出图探讨摘要：文章分析了城镇地籍调查的必要性与重要性；阐述了基于CASS的城镇地籍图图面整饰原则；详细剖析了基于CASS的城镇地籍出图的总体流程图；文章基于工作效率角度出发，基于VBA深入探讨了地籍图与地形图的自动化出图，最后作者总结了城镇地籍出图存在的各种问题并给出了解决的措施，在现阶段具有一定的理论与实践意义。

关键词：CASS，图面整饰，VBA土地调查是《土地管理法》规定的一项基本制度。

土地调查成果，是政府日常决策和促进区域经济发展的重要依据。

城镇土地调查是在现有调查成果的基础上，按照统一的技术标准，全面查清区域范围内城镇土地的利用状况，掌握权属清楚、地类明确、图数实地一致、真实准确的城镇土地基础数据。

结合城镇土地调查，推进土地登记发证工作，建设城镇土地调查数据库，实现与农村土地调查数据库成果的衔接和数据成果的信息化管理与共享。

做好城镇土地调查，是实现全面查清土地资源，圆满完成第二次土地调查的内在要求；是强化土地产权管理，夯实土地管理基础，提升国土资源管理水平的重要手段；是加强土地宏观调控，促进城镇土地的合理，节约利用和保护，优化城镇土地利用结构，满足经济社会发展及国土资源管理的需要；是贯彻落实《中华人民共和国物权法》，维护土地权利人合法权益，减少土地权属争议，促进社会和谐稳定的重要保证[1]。

1 技术依据（1）. 《第二次全国土地调技术规程》（TD/T 1014-2007）；（2）. 《第二次全国土地调查数据库建设技术规范》（国务院第二次全国土地调查领导小组办公室）；（3）. 《第二次全国土地调查成果检查验收办法》（国务院第二次全国土地调查领导小组办公室）；（4）. 《土地利用现状分类》（GB/T21010-2007）；（5）. 《城镇地籍调查规程》( TD 1001-93)；（6）. 《城镇地籍数据库标准》( TD/T1015-2007)；（7）. 《确定土地所有权和使用权的若干规定》（国家土地管理局，1995）；（8）. 《全球定位系统( GPS)测量规范》（GB/T18314-2009）；（9）. 《全球定位系统城市测量技术规范》（CJJ 73-97）；2 整饰原则基于CASS的城镇地籍出图图面整饰原则如下：（1）、注记不压盖。
