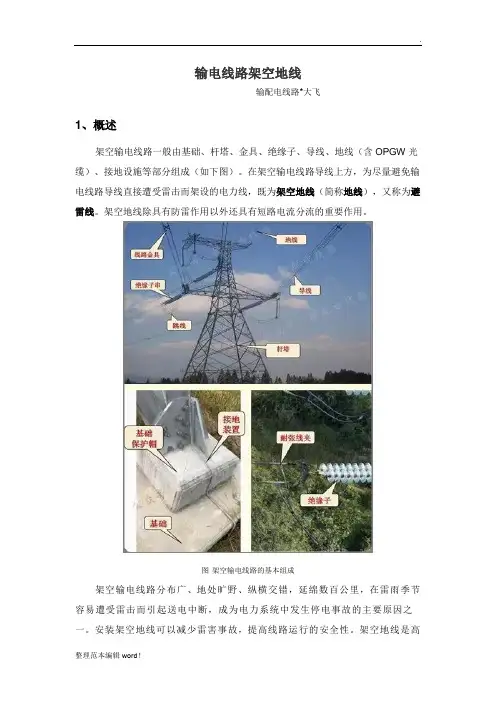

输电线路架空地线
输电线路架空地线
输配电线路*大飞
1.概述
1、概述
架空输电线路一般由基础、杆塔、金具、绝缘子、导线、地线（含OPGW光缆）、接地设施等部分组成（如下图）。在架空输电线路导线上方，为尽量避免输电线路导线直接遭受雷击而架设的电力线，既为架空地线（简称地线），又称为避雷线。架空地线除具有防雷作用以外还具有短路电流分流的重要作用。
图架空输电线路的基本组成
架空输电线路分布广、地处旷野、纵横交错，延绵数百公里，在雷雨季节
容易遭受雷击而引起送电中断，成为电力系统中发生停电事故的主要原因之一。
安装架空地线可以减少雷害事故，提高线路运行的安全性。架空地线是高压输
电线路结构的重要组成部分。高压、超高压及特高压变电所占地面积广，要求防直击雷的区域大，安装避雷针会有困难，因而有时也采用架空地线保护，架空地线都是架设在被保护的导线上方。在线路上方出现雷云对地面放电时，雷闪通道容易首先击中架空地线，使雷电流进入大地，以保护导线正常送电。同时，架空地线还有电磁屏蔽作用，当线路附近雷云对地面放电时，可以降低在导线上引起的雷电感应过电压，减少雷电直接击于导线的机会。架空地线必须与杆塔接地装置牢固相连，以保证遭受雷击后能将雷电流可靠地导入大地，降
图雷击地线（雷击杆塔与地线为反击雷）
据统计数据显示，生活用电及工农业用电中，电力系统断电跳闸事故主要因素分别为雷击、人为或是自然灾害等，而其中雷电导致跳闸约占总跳闸数的40%~70%，
尤其是在多雷、土壤电阻率高、地形复杂的地区雷击故障尤为突出。相关资料表面，日本50%以上事故的雷击输电线路引起，美国275kV~500kV总长为2700km的输电线路连续三年雷害事故占总事故的比例高达60%。天气变化是不可控因素，所以
只能在人力可控范围内，提高输电系统的安全性及防灾性。架空地线就是电力系统减灾防灾的一项重要技术措施。
输电线路架空地线运用实践表明，架空地线能有效防止雷电直击输电导线；当雷击输电线路杆塔时，架空地线能起到分流作用，减小杆塔塔顶电位，防止雷电反
击；当雷击输电线路附近大地时，架空地线能起到屏蔽作用，降低输电导线上的感应雷过电压。
2作用2?作用
2.1防止雷击导线
减少了雷电直击导线的机会，降低了线路绝缘承受的雷电过电压幅值。当
雷击于塔顶或地线上时，塔身电位很高，加在绝缘子串上的电压等于塔身电位
与导线电位之差，这个电压一般远比雷电直接击中导线时绝缘子串上的电压低，
不会导致闪络放电。但是，如果接地电阻很大，贝y塔身电位将会很高，这时就
会发生逆闪络，也就是通常说的反击”
2.2雷电流分流作用
当雷击塔顶时，架空地线对雷电流有分流的作用，减少流入杆塔的雷电流，使杆塔顶电位降低。
2.3 对导线有耦合作用
当雷击塔顶或地线时，由于耦合，导线电位将抬高，所以耦合可使绝缘子串上的电压降低。因此，为了减少反击”在接地电阻很难降低时，可以利用架空地线的分流、耦合性质，在导线下面再增加一条耦合地线。
2.4 对导线有屏蔽作用
由于架空地线接地，所以可以起到屏蔽感应雷对导线的作用，降低感应雷过电
压。
2.5具备通信功能
常规的架空地线经过适当改装，把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线--光纤复合架空地线（OPGW ），它具有避雷、通信等多种功能。
3、防雷原理
架设架空地线是高压、超高压及特高压线路防雷的基本措施，架设于输电线路杆塔顶端，其
保护原理是：当雷云放电接近地面时，它使地面电场发生畸变，在架空地线顶端，形成局部电场强度集中空间，以影响雷电先导放电的发展方向，引导雷电向架空地线放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免受雷击。架空地线的材料一般是镀锌钢绞线、铝包钢绞线和光纤复合架空地线，特殊情况下也用钢芯铝绞线、铜包钢绞线或镁铝合金绞线。架空地线在杆塔上的位置如下图所示
图架空地线在杆塔上的位置
架空地线使雷云先导放电电场畸变的范围（即高度）是有限的。当雷电先导刚开始形成时，架空地线不能影响它的发展路径，如下图左图所示，只有当雷电先导通道发展到离地面一定高度H （称为定向高度）时，架空地线才可能影响雷电先导的发展方向，如下图右图所示，使雷电先导通道沿着电场强度最大的方向击向架空
地线。这个雷电定向高度H与架空地线架设高度h有关，根据模拟实验，h w 30 m,
4、类型
架空地线由于不负担输送电流的功能，所以不要求具有与导线相同的导电
率和导线截面，架空地线一般采用镀锌钢绞线。
镀锌钢绞线因为导电性能、防腐性能差，多用于以前的老线路，近年来，
国内外架空输电线路采用良导线架空地线的也较多，即用铝合金或铝包钢导线制成
的架空地线。这种地线导电性能较好，可以改善线路输电性能，减轻对邻近通信线的干扰。由于铝包钢绞线具有高机械性能、高导电性和良好的抗腐蚀性的
优点，现在国内多采用铝包钢绞线。
随着电力工业的迅速发展，电力系统现代化管理水平的提高，在电力系统内部需要传递的信息形式和信息容量日益增多。综合光纤通信的传输容量大、速度快、适于远距离传输、能抗电磁感应和串音干扰等优点，铝包钢线的高机械性能、高导电性和良好的抗腐蚀性，把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线叫光纤复合架空地线，一般称作OPGW 光缆。OPGW 光缆具有防雷、通信等多种功能，由于光纤具有抗电磁干扰、自重轻等特点，它可以安装在输电线
路杆塔顶部而不必考虑最佳架挂位置和电磁腐蚀等问题，所以OPGW光缆现在在
架空输电线路地线中应用较多。采用OPGW光缆作为架空地线具有许多优点：
① 传输信号损耗小，通信质量高，光缆的芯数可以较多；② 安全性好，不易被盗割，也不易遭
架空输电线路设计要点
架空输电线路设计要点 一、线路路径的选择与杆塔的定位 1 路径选择应采用卫片、航片、全数字摄影测量系统等新技术，必要时可采用地质遥感技术，综合考虑线路长度、地形地貌、城镇规划、环境保护、交通条件、运行和施工等因素，进行多方案技术比较，使路径走向安全可靠，经济合理。 2 路径选择应尽量避开军事设施、大型工矿企业及重要设施等，符合城镇规划，并尽量减少对地方经济发展的影响。 3 路径选择应尽量避开不良地质地带和采动影响区，当无法避让时，应采取必要的措施；路径选择应尽量避开重冰区及影响安全运行的其他地区；应尽量避开原始森林、自然保护区、风景名胜区。 4 路径选择应考虑对邻近设施如电台、机场、弱电线路等的相互影响。 5 路径选择宜靠近现有国道、省道、县道及乡镇公路，改善交通条件，方便施工和运行。 6 应根据大型发电厂和枢纽变电所的总体布置统一规划进出线，两回或多回路相邻线路通过经济发达地区或人口密集地段时，应统一规划。规划中的两回或多回同行线路，在路径狭窄地段宜采用同杆塔架设。 7 耐张段长度，单导线线路不宜大于5km；两分裂导线线路不宜大于10km；三分裂导线及以上线路不宜大于20km。如运行、施工条件许可，耐张段长度可适当延长。在耐张段长度超出上述规定时应考虑防串倒措施。在高差或档距相差非常悬殊的山区或重冰区等运行条件较差的地段，耐张段长度应适当缩短。 8选择路径和定位时，应注意限制使用档距和相应的高差，避免出现杆塔两侧大小悬殊的档距，当无法避免时应采取必要的措施，提高安全度。 9与大跨越连接的输电线路，应结合大跨越的选点方案，通过综合技术经济比较确定。 二、导线与避雷线的选择 1 输电线路的导线截面，宜按照系统需要根据经济电流密度选择；也可按系统输送容量，结合不同导线的材料进行比选，通过年费用最小法进行综合技术经济比较后确定。 2 输电线路的导线截面和分裂型式应满足电晕、无线电干扰和可听噪声等要求。海拔不超过1000m地区，采用现行国标中钢芯铝绞线外径不小于表1所列数值，可不必验算电晕。 3 大跨越的导线截面宜按允许载流量选择，其允许最大输送电流与陆上线路相配合，并通过综合技术经济比较确定。 4 距输电线路边相导线投影外20m处，80%时间，80%置信度，频率0.5MHz 时的无线电干扰限值不应超过表2的规定。
500kV输电线路架空绝缘地线
500kV 输电线路架空绝缘地线摘要〕通过对一起500kV 输电线路地线掉线事故的分析，指出了目前输电线 路设计、运行的不足和潜在的安全隐患，并提出若干防止地线掉线、改进防雷性能的对策。同时结合实际情况，对保护OPGW 复合光缆的课题进行了初步探讨。 关键词〕输电线路；感应电压；架空绝缘地线；掉线 500 kV东惠甲线由原500 kV惠增线在东莞站解口而成，是西电东送工 程的重要部分。该线路采用双地线结构，其中型号为LGJ-95/55的普通地线全线绝缘，另一回型号为AY/ST127/28 的OPGW 复合光缆则全线接地。 2004-10-16T 8:50,输电线路巡视人员发现500 kV东惠甲线N102塔地 线由于瓷质绝缘子铁帽和钢脚分离而掉线，掉线的地线跌落在导线A 相横担上，地线与A相导线的距离缩小，最大减幅达4 m。由于N102采用ZB1 直线塔型，横担比地线支架长约1.5 m，且前后数基均为直线塔，前后档距 也较小，因而地线垂直跌落后在距离横担边1 m 处，虽使地线对导线的距离减少,却未引发线路跳闸。 1原因分析 1.1架空绝缘地线的感应电压 输电线路上的架空地线，大多数都是在每基杆塔上直接接地的，但接了地的地线会长期流过感应电流，使线损增大。为了减少地线的线损和利 用地线进行高频载波通讯，不少线路都采用了架空绝缘地线。2000 年，500 kV东惠甲线由原500 kV惠增线在500 kV东莞站解口时，将原来一回架空 绝缘地线改为OPGW 复合光缆，通讯功能由OPGW 复合光缆承担，但为了减少线损，另一回仍采用架空绝缘形式。
架空绝缘地线有较高的感应电势，其大小与线路电压、负荷、长度及地线与导线间距离有关。500 kV 东惠甲线由于电压高、负荷重，架空绝缘地线的感应电势可能达到10 kV 级。如此高的感应电压使地线绝缘子实际上相当于被作为导线绝缘子(电压等级为几个10 kV 级的输电线路)使用，造 成对绝缘子电气和机械性能的损伤。 1.2瓷绝缘子电气和机械性能的丧失 (1) 由于所使用的瓷绝缘子为内胶装结构，其胶装粘合剂水泥和钢脚、铁帽、瓷件的热膨胀系数各不相同。温度变化时因各部件热胀系数的差异，将使瓷件受到压应力和剪切应力的作用；水泥的长期膨胀(俗称“水泥生长”) 也使瓷件和铁帽受到局部应力并产生疲劳效应，其绝缘性能随着运行时间的延长会逐渐降低，甚至完全丧失，此时瓷绝缘子处于击穿运行状态。运行中的瓷质绝缘子承受的感应电压越高，其电气性能丧失的时间越短。 (2) 处于临界击穿或已击穿状态的绝缘子的电气性能虽已大幅度下降或丧失，不能满足绝缘的要求，但其机械强度仍然可以满足设计的要求，所以此时地线不会马上掉线。由于胶装粘合剂水泥等填充物的存在，绝缘子有一定的电阻值，在10 kV 级感应电压的作用下，绝缘子出现了比正常接地感应电流大得多的“短路”感应电流。这个感应电流对绝缘子内部会有明显的热作用，热量的积累导致绝缘子温度升高。机电负荷和温升的长 期变化进一步加速了绝缘子的老化，而进一步老化的结果又导致热效应的加剧，从而形成了恶性循环。经过一段长时间或遭受雷击等强电流的作用，胶装粘合剂水泥等填充物因热效应局部融化，失去支撑能力，或因瞬间骤热而发生爆炸，因而产生绝缘子断串。 1.3掉线原因 500 kV东惠甲线的架空绝缘地线采用大连电瓷厂生产的XDP6-7C地线 专用绝缘子，带保护间隙，于1996 年投运。由于绝缘子掉线前2 个月内，当地并未出现雷电，因此掉线原因应该是绝缘子老化，绝缘子填充物局部融化。更换下来的绝缘子与悬垂线夹连接的金属部分有严重锈蚀，上面还残留有泪滴状的绝缘子填充物，绝缘子头部填充物有局部融化的痕迹，这表明高感应电压及其产生的强泄漏电流对绝缘子的老化和掉线起到了重要作用。 2暴露的问题 2.1绝缘子选用不当 500 kV 东惠甲线的架空绝缘地线采用瓷质绝缘子，有多种不利于运行的因素。
信息通信架空线入地路由规划
上海市信息通信架空线入地整治工程建设导则 （试行） 2018年5月
前言 为贯彻落实市委、市政府加强城市管理精细化的工作要求，进一步加强推进架空线入地整治工作，逐步消除“黑色污染”，并提升本市信息基础设施的能级水平，从而提高城市的信息化、智慧化水平，特制定本导则。 本导则的主要技术内容为：1.总则；2.术语；3.基本规定；4.信息通信架空线入地整治规划；5.信息通信架空线入地整治设计；6.施工验收；7.工程监理。 本导则为试行版本，针对本市架空线入地及合杆整治三年行动计划中所涉及的信息通信架空线入地整治工程。本导则由上海市经济信息化委员会和上海市通信管理局联合发布，试行过程中有任何意见和建议，请及时告知上海市经济信息化委员会（地址：世博村路300号5号楼；邮政编码：200125）。 主编单位：上海邮电设计咨询研究院有限公司 主要起草人：刘健夏渊贾明许江冯智伟
目次 1.总则 (3) 2.术语 (4) 3.基本规定 (5) 4.信息通信架空线入地路由规划 (7) 4.1 一般规定 (7) 4.2 架空线缆入地路由规划 (8) 4.3 地下信息通信管道规划 (8) 5.信息通信架空线入地整治设计 (11) 5.1 一般规定 (11) 5.2 信息通信光缆 (11) 5.3光配纤设施 (12) 5.4地下管线 (13) 6.施工验收 (15) 6.1一般规定 (15) 6.2信息通信管道 (16) 6.3 信息通信线缆敷设及割接 (17) 6.4架空线路拆除 (18) 7.工程监理 (20) 7.1 一般规定 (20) 7.2 施工准备阶段 (21) 7.3 施工阶段监理工作 (21) 附录A 光缆标识牌要求 (23) 附录B缆线型管廊方案 (24) 本文件用词说明 (26) 相关规范文件 (27) 条文说明 (28) 1.总则 (26)
输电线路停电检修时接地线挂接安全要求
仅供参考[整理] 安全管理文书 输电线路停电检修时接地线挂接安全要求 日期：__________________ 单位：__________________ 第1 页共7 页
输电线路停电检修时接地线挂接安全要求输电线路检修时线路工人在作业过程中的安全早已引起电力部门 的重视。只有在停电线路上挂好接地线后才认为该线路无来电可能而可以安全作业的观念亦早已在线路工人中建立，然而在停电的输电线路上实际作业中如果不正确使用现场个人安全接地线仍然会导致严重的触电。最近美国开垦局和西部电力局联合进行现场验证试验的结果，指出接地线的布局直接影响工作人员所受的接触电压。现将他们的试验情况扼要介绍如下，以从中吸取经验，正确指导现场工作人员贯彻安全保护措施。 1测试的线路情况 (1)美国亚利桑那州卡易它侧的卡易它—新墨西哥州的彐浦洛克变电站的一条230kV线路，测试点离彐浦洛克变电站60km。塔顶上的两根架空地线直接与塔体电气联接。测试点处的塔基接地电阻为6.6Ω。工作人员用的个人保护接地线为6m长的2/0AWG(相当于截面为63.62mm2)铜软胶线按测试要求挂接在杆塔导线上。 (2)内华达州波尔达市附近的梅特—柏金斯的一条500kV线路，测试点离梅特变电站2km。塔顶上的二根架空地线与塔体绝缘，设计成当发生线对地故障时会对塔闪络。测试点处的塔基接地电阻为8.1Ω。工作人员用的个人保护接地线为二根并联的8m长的2/0AWG铜软绞线按测试要求挂接在杆塔导线上。 2．4种现场测试布局在单相、三相或相邻塔上接地等不同布局下，当线路一旦发生故障时，分别对杆塔上或地面上的工作人员的安全效果做了现场测试。具体分为以下4种测试布局： (1)在工作杆塔两侧的相邻杆塔的导线上接地，而工作杆塔的导线 第 2 页共 7 页
架空线入地改造
架空线入地改造 为了美化公司环境，为了电力线路的安全，公司董事长要求动力处把生产区内的架空线路全部取掉，改为电缆。处长张秀明，接任务后，首先与书记郭香明研究如何施工，并提出利用曾经用的试机电缆即可节约资金，又大大降低了施工难度。说干就干，马上召开了班组长以上会议安排施工事宜。书记郭香明负责监督施工质量以及人员安全指挥。副处李国伟负责协调停电，以及所需材料。组长张瑞涛负责人员调配：既要保质保量完成施工，还要确保厂间的维修任务及试机任务不受影响。副组长续凯直接负责施工。 在处长张秀明的统一安排部属下，工作有条不紊的展开了，首先做不需要停电作业的工作。在原试机电缆空缺段加辅新电缆。这项工作人少了不行，三位处领导全加入，烈日当空，穿少了，会晒爆皮，穿多了会发臭。全组职工，顶烈日冒酷暑，汗水顺着脸颊流进了眼里，蛰的眼睛好难受，用胳膊擦擦，多眨几下眼接着干。在三位处领导的带领下只用了一下午的时间就将加辅电缆的工作完成。 次日上午，由续凯，郑惠杰，李捷在热处理车间顶上做原试机高压电缆头与新辅低压电缆头对接，其他人员负责试一部转载机，和维修铆焊焊机，对接头要用套管将两个头分别进入套管一半，用压力钳将套管压紧，再有绝缘带缠绕，说起来容易做起来难，由于高低压电缆的粗细不同，给套管工作带来很大的不便，而虽是上午，但一样的骄阳似火，房顶上没遮没拦被晒的炙热，脚下的热量穿透鞋底直透脚心，新工李捷说脚下好烫，其实三个人的脚下都烫，不能在一个地老呆着，做一会，双脚就烫的不行，必须挪一下，接着干。郑惠杰打趣说，昨天是一面烤，今天是上下烤。可谁也没有抱怨，认真的做着自己的工作在预计时间内圆满完成任务。 6月13号供电公司停电借这个机会，处长张秀明安排当日全组员工早上六点到岗，早些行动日照还不厉害把上电线杆上干的活做完，这天全组人员六点准时到位，可天气仿佛在考验我们，虽然才六点可在杆上感受到日照已经很猛，大
输电线路架空地线
输电线路架空地线 输配电线路*大飞 1.概述 1、概述 架空输电线路一般由基础、杆塔、金具、绝缘子、导线、地线（含OPGW光缆）、接地设施等部分组成（如下图）。在架空输电线路导线上方，为尽量避免输电线路导线直接遭受雷击而架设的电力线，既为架空地线（简称地线），又称为避雷线。架空地线除具有防雷作用以外还具有短路电流分流的重要作用。 图架空输电线路的基本组成 架空输电线路分布广、地处旷野、纵横交错，延绵数百公里，在雷雨季节 容易遭受雷击而引起送电中断，成为电力系统中发生停电事故的主要原因之一。 安装架空地线可以减少雷害事故，提高线路运行的安全性。架空地线是高压输
电线路结构的重要组成部分。高压、超高压及特高压变电所占地面积广，要求防直击雷的区域大，安装避雷针会有困难，因而有时也采用架空地线保护，架空地线都是架设在被保护的导线上方。在线路上方出现雷云对地面放电时，雷闪通道容易首先击中架空地线，使雷电流进入大地，以保护导线正常送电。同时，架空地线还有电磁屏蔽作用，当线路附近雷云对地面放电时，可以降低在导线上引起的雷电感应过电压，减少雷电直接击于导线的机会。架空地线必须与杆塔接地装置牢固相连，以保证遭受雷击后能将雷电流可靠地导入大地，降 图雷击地线（雷击杆塔与地线为反击雷） 据统计数据显示，生活用电及工农业用电中，电力系统断电跳闸事故主要因素分别为雷击、人为或是自然灾害等，而其中雷电导致跳闸约占总跳闸数的40%~70%， 尤其是在多雷、土壤电阻率高、地形复杂的地区雷击故障尤为突出。相关资料表面，日本50%以上事故的雷击输电线路引起，美国275kV~500kV总长为2700km的输电线路连续三年雷害事故占总事故的比例高达60%。天气变化是不可控因素，所以 只能在人力可控范围内，提高输电系统的安全性及防灾性。架空地线就是电力系统减灾防灾的一项重要技术措施。 输电线路架空地线运用实践表明，架空地线能有效防止雷电直击输电导线；当雷击输电线路杆塔时，架空地线能起到分流作用，减小杆塔塔顶电位，防止雷电反 击；当雷击输电线路附近大地时，架空地线能起到屏蔽作用，降低输电导线上的感应雷过电压。
架空线入地对城市建设发展的诸多好处
架空线入地对城市建设发展的诸多好处 关键词：电网架空线地下电缆?市政建设改造建设 摘要： 纵横交叉城市道路的架空电缆，成千上万成圈成捆地悬挂在树上或电线杆旁，有些甚至杂乱纠缠，形成了令人生厌的“黑色污染”，特别伤人眼球，不仅妨碍市容观瞻，影响都市美感，更可怕的是如一把把达摩克利斯剑，时刻威胁到人们的生命安全。架空电缆线路在现代化的进程中，已日益突现地恶化了城市环境，还给城市管理带来了麻烦与困难。所以架空线入地是城市建设发展的必由之路。 正文： 纵观世界城市，尤其是国际大都市，几乎都非常重视并积极展开地下电缆的改造建设，其原因无非就是出于纵横交叉城市道路的架空电缆，成千上万成圈成捆地悬挂在树上或电线杆旁，有些甚至杂乱纠缠，形成了令人生厌的“黑色污染”，特别伤人眼球，不仅妨碍市容观瞻，影响都市美感，更可怕的是如一把把达摩克利斯剑，时刻威胁到人们的生命安全。架空电缆线路在现代化的进程中，已日益突现地恶化了城市环境，还给城市管理带来了麻烦与困难。 国际大电网会议联合工作组也曾经就19个国家地下电缆与架空线对城市环境的影响进行过比较调研，并作出详细报告，得出的结论是地下电缆绝对超过架空线路给城市公众的良好印象，由此昭然若揭，电缆入地是绝对受到城市及其市民的热烈欢迎和拥护的。国际城市电缆入地研究专家，通过跨世纪的几十年科学探索和建设实践，得到了具有说服力的经验定论，并归纳出地下电缆给现代城市发展带来的诸多好处： 第一，能增强城市电网的可靠性 大凡城市裸露的金属导线，很容易受大气中的酸碱气体和水气腐蚀，自然就使得架空电缆存有比较多的危险隐患。城市中大量杆塔暴露在道路边缘，就避免不了架空线发生撞杆的交通事故，并还会时常发生吊车碰线、高空抛物、风筝挂线等外损事故，更可能在风暴、大雪等灾害性天气时造成供电和通讯网络的严重损坏，就这些线缆损耗及事故，差不多会直接导致电力供应的中断与通信断线率的提高。 法国曾经在1999年12月发生的一场强大风暴中，导致8%的高压和超高压输电线路的严重故障，电力中断持续了1500万个用户日，而在将全部线路修复却足足花费了长达6个月的时间，总损失高达13亿欧元。在中国杭州，也曾在1988年8月遭遇过一次强台风，导致大批树木压倒了架空线，造成电缆线的断裂，以致引发了杭州地区的大面积停电，时间长达十多天，损失相当惨重。 从通常意义上说，架空线路的事故及故障的发生率要远远大于地下电缆线路，约有10倍之多。因此，采用架空线入地在城市就显得非常必要，也尤为重要，地下电缆是完全可以给城市带来供电的可靠性，安全更无忧。

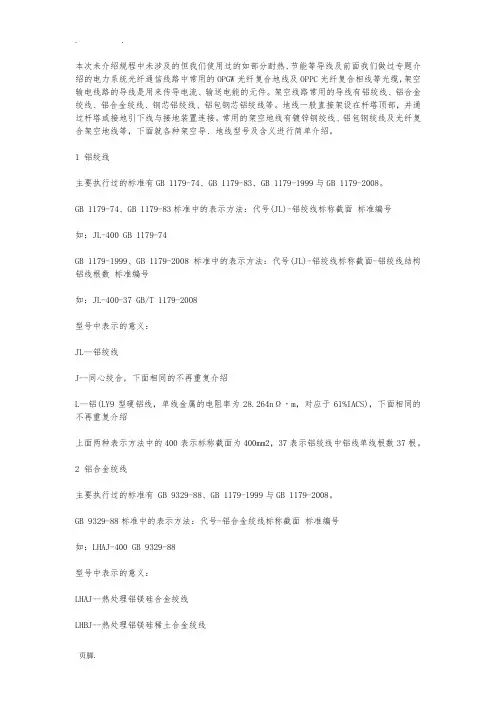

输电线路常用架空导、地线型号表示及含义
