广联达算量模型与Revit土建三维设计模型建模交互规范
bim数据交互方式 -回复
bim数据交互方式-回复BIM（Building Information Modeling）是一种基于建筑信息的三维数字化建模工具，通过集成设计、施工和运营管理的各个阶段，实现建筑项目的协同设计、协同施工和协同管理。
BIM的数据交互方式是指在BIM模型中，不同参与者之间如何交换、共享和协作数据。
本文将详细介绍BIM 的数据交互方式，包括文件格式、共享平台、协同工具和云服务等。
一、文件格式：BIM模型的文件格式是数据交互的基础。
常见的BIM文件格式有Revit（RVT）、IFC（Industry Foundation Classes）和DWG （Drawing）等。
Revit是Autodesk公司开发的一种专门用于建筑设计的BIM软件，它的文件格式RVT被广泛应用于建筑行业。
IFC是一种供多个软件之间交换建筑信息的中立文件格式，具有开放、通用和标准化的特点，用于实现不同BIM软件之间的数据交换。
DWG是由AutoCAD软件使用的一种二维和三维设计数据文件格式，虽然不是BIM软件的专用格式，但在多个BIM软件中也可以进行兼容和交换。
二、共享平台：共享平台是BIM数据交互的重要手段。
共享平台提供了一个统一的协作环境，使得各个参与者可以上传、共享和下载BIM模型和相关文件。
常见的BIM共享平台有BIM 360、Aconex和Trimble Connect 等。
BIM 360是Autodesk公司开发的一种云端协同平台，可以实现BIM 模型的在线共享和协作。
Aconex是Oracle公司推出的一种基于云计算的项目交流平台，支持多种文件格式的共享和互操作。
Trimble Connect是Trimble公司开发的一种云端协同工具，可以实现基于BIM的项目协作和数据交换。
三、协同工具：协同工具是实现BIM数据交互的关键工具。
协同工具可以用于多个参与者在BIM模型中进行实时的交流、标注和修改。
常见的BIM 协同工具有Navisworks、Solibri和Tekla BIMSight等。
BIM算量土建(三维算量 for Revit)
直接利用Revit设计模型，根据国标清单规范和全国各地定额工程量计算规则，直接在 Revit平台上完成工程量计算分析，快速输出计算结果，可供计价软件直接使用。
三维算量 For Revit 2016 土建、装饰、幕墙、钢结构、景观、园林工程量
安装算量 For Revit 2016 水、暖、电工程量
精装计算： 天棚 墙面 地面 其它模型已表现的
构件或物体
基于Revit模型的幕墙工程量计算
幕墙计算 明框 隐框
基于Revit模型的幕墙单价分析表
幕墙组价表 钢材 密封胶 角钢
基于revit模型的采光顶工程量计算
采光顶计算 龙骨 幕墙
基于Revit模型的土方工程量计算
可计算工程量 地形土方 体量土方
uniBIM For Revit (含钢筋算量解决方案)
BIM时代的新算量软件-全新的算量概念，全新的操作模式
BIM-三维算量 For Revit （建筑、结构、装饰工程量计算）
BIM-安装算量 For Revit （机电安装水、暖、电工程量计算）
Revit模型 土建工程量 计算核心
土建工程量
Revit模型 安装工程量 计算核心
基于Revit三维模型的园林、景观工程量计算
可计算工程量 园林 景观
三维算量 for revit 是国内首款可以 基于revit模型直接计算建筑、结构、 装饰、幕墙、园林、景观工程量的 算量软件
案例
XX 全专业模型
案例
XX 结构模型
案例
XX 精装模型
案例
xx 幕墙模型
案例
XX 地下3层 地上46层
安装工程量
痛点
模型不一致 精确算量难

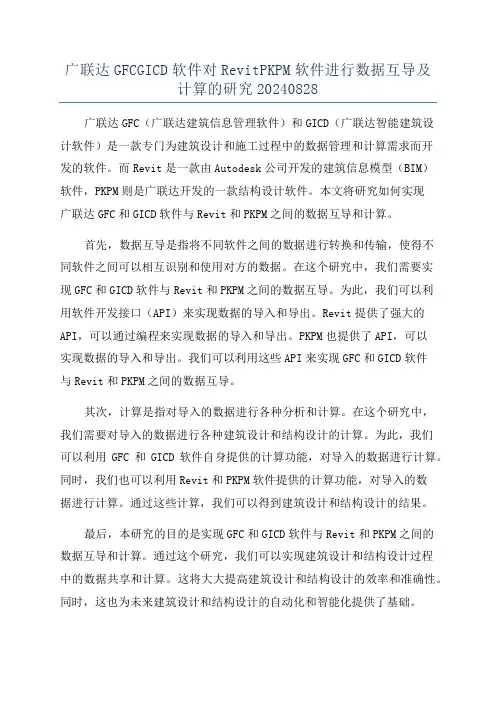

广联达GFCGICD软件对RevitPKPM软件进行数据互导及计算的研究20240828
广联达GFCGICD软件对RevitPKPM软件进行数据互导及计算的研究20240828广联达GFC（广联达建筑信息管理软件）和GICD（广联达智能建筑设计软件）是一款专门为建筑设计和施工过程中的数据管理和计算需求而开发的软件。
而Revit是一款由Autodesk公司开发的建筑信息模型（BIM）软件，PKPM则是广联达开发的一款结构设计软件。
本文将研究如何实现广联达GFC和GICD软件与Revit和PKPM之间的数据互导和计算。
首先，数据互导是指将不同软件之间的数据进行转换和传输，使得不同软件之间可以相互识别和使用对方的数据。
在这个研究中，我们需要实现GFC和GICD软件与Revit和PKPM之间的数据互导。
为此，我们可以利用软件开发接口（API）来实现数据的导入和导出。
Revit提供了强大的API，可以通过编程来实现数据的导入和导出。
PKPM也提供了API，可以实现数据的导入和导出。
我们可以利用这些API来实现GFC和GICD软件与Revit和PKPM之间的数据互导。
其次，计算是指对导入的数据进行各种分析和计算。
在这个研究中，我们需要对导入的数据进行各种建筑设计和结构设计的计算。
为此，我们可以利用GFC和GICD软件自身提供的计算功能，对导入的数据进行计算。
同时，我们也可以利用Revit和PKPM软件提供的计算功能，对导入的数据进行计算。
通过这些计算，我们可以得到建筑设计和结构设计的结果。
最后，本研究的目的是实现GFC和GICD软件与Revit和PKPM之间的数据互导和计算。
通过这个研究，我们可以实现建筑设计和结构设计过程中的数据共享和计算。
这将大大提高建筑设计和结构设计的效率和准确性。
同时，这也为未来建筑设计和结构设计的自动化和智能化提供了基础。
综上所述，本研究将研究如何实现广联达GFC和GICD软件与Revit 和PKPM之间的数据互导和计算。
通过这个研究，我们可以实现建筑设计和结构设计过程中的数据共享和计算，提高设计效率和准确性。
revit土建模型设计思路
revit土建模型设计思路
Revit是一款常用于建筑、结构和土木工程的三维建模和设计软件。
在进行土建模型设计时，可以考虑以下思路：
1.项目前期阶段：
o收集项目需求和设计要求，了解项目的目标和约束条件。
o创建项目模板，包括单位规范、图层设置和视图样板等，以提高设计效率和一致性。
2.建筑模型设计：
o建立建筑框架：根据建筑平面图和剖面图，在Revit 中创建建筑的结构框架，包括墙体、柱子和梁等。
o添加建筑元素：根据设计需求，添加楼梯、天花板、窗户、门等建筑元素。
o创建楼层：通过复制和修改楼层来快速创建多层建筑。
o优化建筑形态：使用Revit的编辑工具进行建筑形态的调整和优化，如移动和调整墙体、扩展房间等。
3.土木结构设计：
o建立地形：将基础的地形导入Revit，创建地形模型，适应不同地形的土木工程需求。
o设计道路和车库：通过编辑道路轮廓和曲线，创建道路和车库模型。
o定义排水系统：使用Revit的排水工具设置下水道、沟渠等排水系统。
4.建筑与土木协同：
o通过在Revit中设置权衡和协作模型来实现建筑和土木结构之间的协同工作。
o使用Revit的剖面视图和3D视图来检查建筑与土木结构的冲突和协调性，以确保设计的一致性和可执
行性。
5.施工文档生成：
o生成平面图、立面图和剖面图等施工文档，用于工程施工的指导和实施。
o创建材料清单、尺寸表和构件表，以支持工程预算和材料采购。
以上是一般的思路和步骤，实际设计过程中可根据具体项目的要求和设计阶段进行调整和优化。
同时，熟练掌握Revit软件的使用技巧和建模工具，也能提高设计效率和质量。

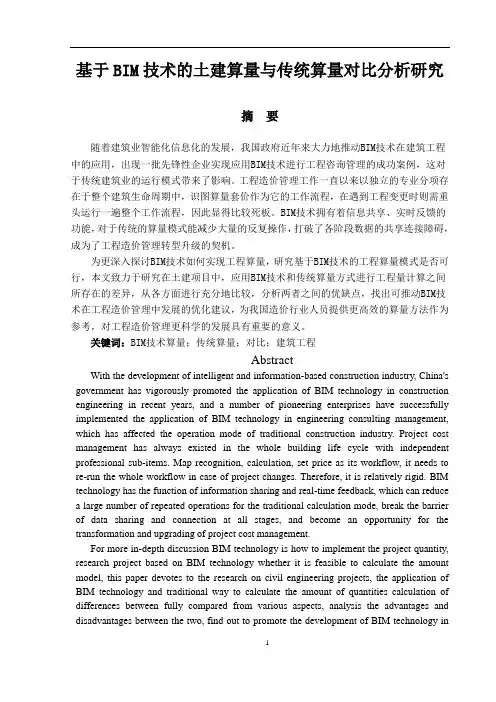

基于BIM技术的土建算量与传统算量对比分析
基于BIM技术的土建算量与传统算量对比分析研究摘要随着建筑业智能化信息化的发展，我国政府近年来大力地推动BIM技术在建筑工程中的应用，出现一批先锋性企业实现应用BIM技术进行工程咨询管理的成功案例，这对于传统建筑业的运行模式带来了影响。
工程造价管理工作一直以来以独立的专业分项存在于整个建筑生命周期中，识图算量套价作为它的工作流程，在遇到工程变更时则需重头运行一遍整个工作流程，因此显得比较死板。
BIM技术拥有着信息共享、实时反馈的功能，对于传统的算量模式能减少大量的反复操作，打破了各阶段数据的共享连接障碍，成为了工程造价管理转型升级的契机。
为更深入探讨BIM技术如何实现工程算量，研究基于BIM技术的工程算量模式是否可行，本文致力于研究在土建项目中，应用BIM技术和传统算量方式进行工程量计算之间所存在的差异，从各方面进行充分地比较，分析两者之间的优缺点，找出可推动BIM技术在工程造价管理中发展的优化建议，为我国造价行业人员提供更高效的算量方法作为参考，对工程造价管理更科学的发展具有重要的意义。
关键词：BIM技术算量；传统算量；对比；建筑工程AbstractWith the development of intelligent and information-based construction industry, China's government has vigorously promoted the application of BIM technology in construction engineering in recent years, and a number of pioneering enterprises have successfully implemented the application of BIM technology in engineering consulting management, which has affected the operation mode of traditional construction industry. Project cost management has always existed in the whole building life cycle with independent professional sub-items. Map recognition, calculation, set price as its workflow, it needs to re-run the whole workflow in case of project changes. Therefore, it is relatively rigid. BIM technology has the function of information sharing and real-time feedback, which can reduce a large number of repeated operations for the traditional calculation mode, break the barrier of data sharing and connection at all stages, and become an opportunity for the transformation and upgrading of project cost management.For more in-depth discussion BIM technology is how to implement the project quantity, research project based on BIM technology whether it is feasible to calculate the amount model, this paper devotes to the research on civil engineering projects, the application of BIM technology and traditional way to calculate the amount of quantities calculation of differences between fully compared from various aspects, analysis the advantages and disadvantages between the two, find out to promote the development of BIM technology inengineering cost management optimization proposal, for our country construction cost personnel to provide a more efficient method to calculate the amount for reference, the engineering cost management more scientific development has the vital significance.Keywords: BIM technical calculation; Traditional calculation amount; comparison; Construction engineering目录第一章诸论 (3)1.1研究背景及意义 (3)1.2国内外研究现状 (4)1.3研究目的 (5)1.4研究的方法 (5)1.5研究的内容及结构框架 (5)第二章相关理论研究 (7)2.1传统算量模式 (7)2.2基于BIM技术的算量模式 (7)本章小结 (7)第三章基于BIM技术的算量与传统算量的土建项目研究与对比 (8)3.1工程概况 (8)3.2计算流程介绍 (8)3.3数据处理 (9)3.4结果分析 (10)本章小结 (11)第四章基于BIM技术算量的特点总结及建议 (12)4.1基于BIM技术算量的特点总结 (12)4.2优化建议 (12)第五章结论与展望 (14)4.1结论 (14)4.2展望 (14)参考文献 (16)致谢............................................................................................ 错误!未定义书签。

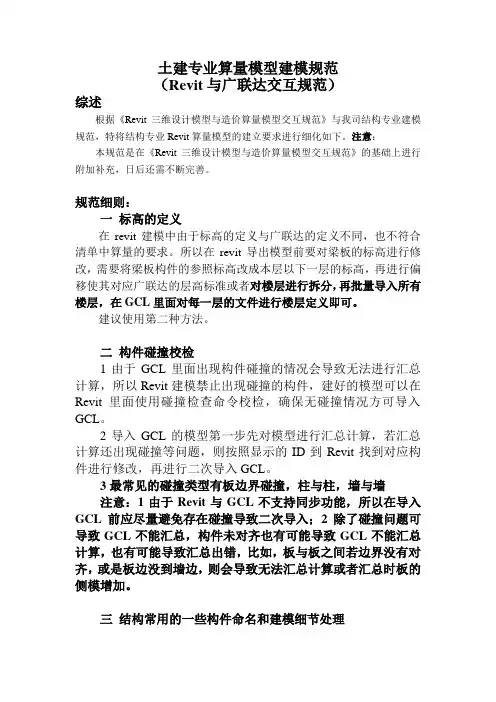

土建专业广联达与REVIT交互规范
土建专业算量模型建模规范（Revit与广联达交互规范）综述根据《Revit三维设计模型与造价算量模型交互规范》与我司结构专业建模规范，特将结构专业Revit算量模型的建立要求进行细化如下。
注意：本规范是在《Revit三维设计模型与造价算量模型交互规范》的基础上进行附加补充，日后还需不断完善。
规范细则：一标高的定义在revit建模中由于标高的定义与广联达的定义不同，也不符合清单中算量的要求。
所以在revit导出模型前要对梁板的标高进行修改，需要将梁板构件的参照标高改成本层以下一层的标高，再进行偏移使其对应广联达的层高标准或者对楼层进行拆分，再批量导入所有楼层，在GCL里面对每一层的文件进行楼层定义即可。
建议使用第二种方法。
二构件碰撞校检1由于GCL里面出现构件碰撞的情况会导致无法进行汇总计算，所以Revit建模禁止出现碰撞的构件，建好的模型可以在Revit里面使用碰撞检查命令校检，确保无碰撞情况方可导入GCL。
2导入GCL的模型第一步先对模型进行汇总计算，若汇总计算还出现碰撞等问题，则按照显示的ID到Revit找到对应构件进行修改，再进行二次导入GCL。
3最常见的碰撞类型有板边界碰撞，柱与柱，墙与墙注意：1由于Revit与GCL不支持同步功能，所以在导入GCL前应尽量避免存在碰撞导致二次导入；2除了碰撞问题可导致GCL不能汇总，构件未对齐也有可能导致GCL不能汇总计算，也有可能导致汇总出错，比如，板与板之间若边界没有对齐，或是板边没到墙边，则会导致无法汇总计算或者汇总时板的侧模增加。
三结构常用的一些构件命名和建模细节处理本规范只考虑Revit建完模之后导入GCL的合法性，不考虑Revit本身出量的规则。
1 Revit建模时无需考虑模型的美观性，无需进行构件与构件之间的连接处理，特殊情况除外，如：厚度与板厚相同的暗梁，不能用板切梁，绘制完毕后必须取消连接，否则暗梁在GCL里面无法识别；斜柱穿过板时必须遵循柱切板，否则该柱无法出工程量(注意：revit绘制的斜柱导入GCL后无法识别成GCL的斜柱，将被定义成不规则的柱，且无法编辑）。
Revit建模使用操作
Revit 软件建模操作Revit 软件介绍Revit软件是专为建筑信息模型(BIM)构建的智能模型，可以提供更高质量、更加精确的建筑设计同时保持从设计到建筑的各个阶段的一致性、可视化。
可以这么说 Bim是建筑信息模型是个统称，里面包括很多软件Revit只是其中一种，最常用的一种也是用的最多的一种。
与平时接触的广联达两者是有区别的，广联达主要是做造价，算量；REVIT建模运用更广泛，通过模拟和分析深入了解项目，可以在施工前预测性能，为设计、施工图预算、施工阶段起到帮助，简化工作量。
要说关系就是合作，因为广联达需要把模型导入软件之后再做算量，而单独做建模，广联达不如Revit。
一、绘制标高和轴网第四节、创建轴网在Revit绘制轴网与标高有所不同，标高是在立面视图中绘制，而轴网则在平面视图中绘制。
首先在项目浏览器中双击“楼层平面“下的1F视图，打开一层的平面视图。
绘制第一条垂直轴线，轴号为1 。
利用复制命令绘制2-7号轴线，绘制方法同标高“复制”相同，输入对应距离，最后按“回车”确认。
选择3，4号轴线，当标头字体变蓝色，输入1/2和1/3按“回车”。
二、柱、梁、墙、板构件第二节绘制一层内外墙Revit模型构件完成后，启动BIM-三维算量for Revit，将模型导入三维算量软件中。
对三维算量for Revit经行工程设置：1.计量模式：设置所做工程的一些基本信息；2.楼层设置：读取工程设置中数值，是将楼层分层。
楼层设置中数值是根据勾选层高，系统将项目中的楼层自动生成，不可改动。
建筑面积是从工程中获取，从工程中已有的或是以后操作中都可以获取得到，从建筑面积列可以读取到。
3.映射规则：将Revit构件转化成三维算量软件可识别的构件，根据名称进行材料和结构类型的匹配。
4.结构说明：修改混凝土材料设置，砌体材料设置，在转换、计算中应用。
5.工程特征：包含工程概况、计算定义、土方定义在对应设置栏内将内容设置或指定好，系统将按设置进行相应项目的工程量计算。
广联达算量模型与Revit土建三维设计模型建模交互规范.doc
广联达算量模型与Revit土建三维设计模型建模交互规范【包络】，算量时已经处理，所以不需要重复设置；2）外墙绘制一个外墙面一个内墙面，内墙只绘制内墙面；4、建议建议建议装修部分在GCL软件中绘制，GCL提供有专业构件以及智能布置等多种绘制方式，可以快速完成绘制。
5.3.2墙裙、踢脚图元绘制规范1、墙裙墙裙、、踢脚踢脚绘制方式绘制方式在revit中没有墙裙构件，为了实现建模的形象化，我们用墙饰条来代替绘Revit导入广联达GCL建模交互规范第15页/共21页制，点式绘制在墙上。
2、墙裙墙裙、、踢脚踢脚属性设置属性设置墙裙的高度应该是【0，10000】之间的整数。
墙裙的厚度值应该是【0,1000】之间的整数。
注：墙裙的相对标高偏移不能超出墙的标高范围，通过设置与墙的偏移值的设置墙裙与墙边线外相切。
3、墙裙墙裙、、踢脚踢脚注意事项注意事项外墙上需要布置一个外墙裙和一个内墙裙，内墙上均是内墙裙。
墙裙与墙的边线不能重叠，如下图墙裙边线延伸到墙里面了，否则墙裙会导出不规则体。
图5.3.1墙裙嵌入墙内示例GCL软件不支持在墙属性上直接加饰条的墙裙绘制方法，如下图所示。
图5.3.2墙饰条设置方式Revit导入广联达GCL建模交互规范第16页/共21页5.3.3天棚、楼地面图元绘制规范1、天棚、楼地面图元绘制方式天棚、楼地面图元绘制方式在revit中没有天棚、楼地面构件，为了实现建模的形象化，我们用板面层来代替绘制。
2、楼地面属性设置楼地面属性设置在楼板中（包含结构、建筑）定义面层，结构层上边的是楼地面，下面的是天棚，不勾选包络（如下图）。
图5.3.3天棚、楼地面属性设置示例注：当有多个面层的时候取其之和，但是楼地面的厚度值范围应该在【0,10000】之间的整数。
3、注意事项注意事项天棚、楼地面是否是规则体取决于板是否规则体（参照板），软件暂不支持不规则天棚、楼地面的建模。
5.3.4独立柱装修、单梁装修图元绘制规范1、独立柱装修图元绘制方式独立柱装修图元绘制方式在柱族、梁族里在管理页签下点对象样式添加装饰子类别，将柱、梁族里梁表面绘制的装饰部分的子类别选项选为装饰。
广联达BIM建模软件标准化建模规范V1.0
广联达BIM建模软件标准化建模规范（V1.0）广联达科技股份有限公司2016年6月目录1 总则 (3)1.1综述 (3)1.2依据 (3)1.3适用范围 (3)1.4术语解释 (3)2 建模规范 (4)2.1基本规定 (4)2.1.1点线面原则 (4)2.1.2重叠原则 (5)2.1.3拉通原则 (5)2.1.4原点 (6)2.1.5合法性检查 (6)2.1.6封闭原则 (6)2.2模型信息规范 (7)2.2.1项目信息 (7)2.2.2区域楼层 (7)2.2.3通用模型信息 (7)2.2.4计量规则信息 (8)2.3构件命名规范 (8)2.3.1总说明 (8)2.3.2构件命名规范 (8)2.3.3构件扩展信息 (8)2.4图元绘制规范 (8)2.4.1总说明 (8)2.4.2主体构件绘制规范 (8)2.4.3装修构件绘制规范 (11)2.4.4基础构件绘制规范 (12)2.4.5零星构件绘制规范 (15)2.5计价信息附加规范 (20)2.5.1总原则 (20)2.5.2组价规范 (20)2.5.3模型关联规范 (20)3数据交互规范 (20)3.1一般规定 (20)3.2交付与交换 (20)3.3编码与存储 (20)附录1：构件命名及替代规范 (21)1 总则1.1综述为了有效的实现广联达BIM模型与其他BIM软件的模型数据的交互，对广联达BIM建模做相应约束，以实现BIM应用中的各软件模型无缝衔接。
本规范涉及两大部分：建模软件本身的建模规范和数据交互规范两大部分。
1.2依据根据设计规范、国内清单定额计算规则规范要求，结合国内行业制图特点及相关BIM软件，制定本规范。
1.3适用范围本规范适用于使用广联达BIM建模软件进行土建专业三维建模，并且符合本规范要求的建模方式和构件范围及构件建模规范要求，便于后续与其他三维模型产品的数据交互。
本规范只是本软件的基本规则，不是软件的全部规范。
1.4术语解释构件：指在绘图过程中建立的墙、梁、板、柱等构件的名称；图元：指绘制在绘图区域的图形；构件ID：ID就如同每个人的身份证一样。
毕业设计附本及设计任务书 (参考模板)——基于团队和BIM的工程全过程管理(横线部分需要自己填写)
（9）教学视频：。
4．BIM毕业设计团队组织结构
本毕业设计任务采取团队的形式，由指导教师团队和学生设计团队完成基于广联达BIM技术的工程全过程管理各阶段管理文件编制。团队人员构成如下。
GCL土建算量
GBQ清单计价
形成投标报价及全套投标文件；
投标文件其他部分
施工组织设计及项目管理大纲及投标分析
14周
施工准备阶段
施工项目管理实施规划
Project进度编制
1、编制项目管理实施规划：
（施工项目工作分解、工序划分、施工段划分、网络计划、场布、进度、成本、资源、施工部署等）、重点是资源、成本和进度计划优化
第10周
论文终稿
14周
招投阶段
招标文件编制与BIM应用
GGJ钢筋算量
1、利用Revit模型，输入配筋信息，完成网盘工程量的计算；
招标专员
赵玥
10周前
GCL土建算量
1、利用Revit模型，套用工程量清单；
2、完成工程量清单；
GQI安装算量
1、结合Magicad案例进行算量，完成不同专业安装算量成果
2、完成各专业的工程量清单
2、完成结算最终成本文件及支付报告。
3、导入5D挂接，分析三算对比，调整阶段实施方案
11-13周
整理论文
论文提交
第14周前
4．个人主要任务及安排
（1）协助组长与团队成员一起共同制定全过程工程管理方案的工作分解和控制性工作计划。
（2）负责制定本人负责的施工准备阶段的工作分解和任务分工和设计协调。
广联达算量软件与BIM5D交互规范 2.0
广联达算量软件与BIM5D交互规范20XX 年2月一、广联达算量软件与BIM5D 交互流程二、 层高要求土建与钢筋模型层高需统一，建议参照图纸结构标高楼层表建模。
三、原点设置土建、钢筋、安装根据实际的图纸选择同一个点做为工程的原点，此原点在土建、钢筋、安装软件中建模时保持统一。
四、构件属性和名称定义为了后期BIM5D 清单关联的便捷、准确，在参考设计说明和施工图纸的前提下，广联达算量构件名称需要考虑清单中的构件名称命名，构件属性需要参考清单中的构件名称和项目特征填写。
五、钢筋软件特性——楼梯的定义方式钢筋软件没有楼梯的模型，所以需要在单构件中，定义与土建相同名称的楼梯，建立关系，并在BIM5D 中，通过勾选土建专业的楼梯模型，显示钢筋工程量，具体楼梯建模方法如下：1、构件定义进入“单构件管理”界面，在“构件管理”中建立一个楼梯构件，“选择图集”；举例：以选择双网双向AT 型楼梯为例，在参数图中输入对应的钢筋信息，执行“计算退出”，在单构件中会计算出钢筋信息如图：注明：如果是双跑的楼梯需要建立两个梯板分别计算钢筋2、构件命名钢筋软件中楼梯（包括：梯段、平台、梯梁、梯柱）的命名要统一，并需要参考土建中的楼梯命名；举例：土建软件中的楼梯名称为：ST1，则钢筋软件中楼梯（包括：梯段、平台、梯梁、梯柱）的命名如下：ST1-1（表示上跑梯段）、ST1-2（表示下跑梯段）、ST1-3（表示平台）、ST1-4（表示梯梁）六、钢筋导出范围设置如果因为图纸原因，钢筋模型需要分阶段建模，导出模型时需要做如下设置：例如：钢筋模型包含图纸中楼层为L7-L19的模型（含L7和L19），工程名称中需要做如下图设置：工程名称命名规则:1、格式: 起始楼层-结束楼层；用英文”-”隔开；2、B开头表示地下, L开头表示地上, 数字0表示基础层；3、输入格式：L8-L20，表示地上8层到20层；B3-L8，表示地下3层到地上8层；4、也可以只输入一个楼层, 如:”L8”, 这种情况同“L8-L8”；5、当格式输入不正确时, 将导入所有楼层；6、当起始楼层号大于结束楼层号时, 将不会导入任何楼层。
广联达土建算量建模的具体步骤
广联达土建算量建模的具体步骤嘿，朋友们！今天咱就来唠唠广联达土建算量建模的那些事儿。
你可别小瞧这建模，就像盖房子得先打牢地基一样重要呢！咱先得新建个工程吧，这就好比给咱的“建筑梦想”安个家。
把各种信息都准确填好，可不能马虎，这就像给房子起个响亮的名字。
接下来，到了楼层设置这一环节啦。
这就像给房子分层，一层一层的，得安排得明明白白。
高度啦、层数啦，都得搞清楚，不然房子不就歪歪扭扭了嘛。
然后呢，就是轴网的绘制啦。
这轴网可重要啦，就像是房子的骨架，支撑着整个建筑呢。
得仔细画，横平竖直的，可不能歪七扭八的。
再说说构件的定义和绘制吧。
这就像是给房子添砖加瓦，柱子、梁、板等等，一个都不能少。
每个构件都有它的特点和要求，咱得像对待宝贝一样认真对待它们。
比如说柱子，那得稳稳地立在那；梁呢，得承担起它的责任。
绘制的时候可得细心啦，就像绣花一样，一针一线都不能错。
画错了可不行，那房子不就不结实啦？还有啊，别忘了给构件配筋。
这配筋就像是给房子穿上钢筋铁骨的铠甲，让它更坚固。
得按照规范和要求来，不能随心所欲。
在建模的过程中，还得随时检查和修改。
发现问题及时改，可不能等房子都盖好了才发现问题呀，那时候可就晚啦！你想想，要是不认真对待这些步骤，那最后建出来的模型能好吗？能准确算出工程量吗？这可关系到工程的成本和质量呢！咱做这一切不就是为了让建筑更完美嘛。
所以啊，每个步骤都不能马虎，都得用心去做。
建模的过程可能会有点繁琐，有点麻烦，但只要咱一步一个脚印，踏踏实实地去做，就一定能建出漂亮的模型来。
就像爬山一样，虽然过程很累，但当你爬到山顶，看到那美丽的风景时，一切都值了！所以啊，朋友们，好好去钻研广联达土建算量建模吧，让我们一起为建筑事业添砖加瓦！加油！。
基于广联达GTJ和Revit的土建算量实践对比
基于广联达GTJ和Revit的土建算量实践对比一、本文概述随着建筑行业的快速发展，数字化和智能化技术的应用日益广泛。
土建算量作为建筑工程的重要环节，其准确性和效率直接影响到项目的整体进度和成本控制。
广联达GTJ和Revit作为当前土建算量领域常用的两款软件，各自具有独特的优势和特点。
本文旨在通过对广联达GTJ和Revit在土建算量实践中的对比，分析两款软件的功能差异、操作便捷性、数据兼容性以及实际应用效果，以期为土建算量工作者在选择和使用软件时提供参考和借鉴。
文章首先将对广联达GTJ和Revit两款软件的基本情况进行介绍，包括软件的发展历程、主要功能和应用范围。
随后，通过实际案例的对比分析，详细阐述两款软件在土建算量过程中的具体表现，包括建模效率、算量精度、数据交互等方面。
文章还将探讨两款软件在实际应用中可能遇到的问题和挑战，并给出相应的解决策略和建议。
通过本文的对比分析，希望能够为土建算量工作者在选择软件时提供更为全面和客观的信息，推动建筑行业数字化和智能化水平的不断提升。
也期望通过本文的探讨，能够激发更多研究者对土建算量技术的创新和研究，为建筑行业的可持续发展贡献力量。
二、广联达GTJ软件介绍广联达GTJ（广联达钢筋算量软件）是一款专为建筑工程领域设计的钢筋算量软件。
该软件基于先进的计算机算法和丰富的工程数据库，为工程师提供了一套高效、精确的钢筋算量解决方案。
智能化识别：软件能够自动识别施工图纸中的钢筋信息，包括类型、规格、数量等，大大减少了人工输入和核对的工作量。
自动化计算：GTJ软件具备强大的计算功能，能够自动完成钢筋的交叉、连接、弯折等复杂计算，保证了计算的准确性和高效性。
可视化操作界面：软件界面设计直观易用，用户可以通过简单的操作完成复杂的算量任务，降低了操作难度，提高了工作效率。
多维度数据分析：GTJ软件提供了丰富的数据分析功能，用户可以从多个角度对钢筋算量结果进行深入分析，为工程设计提供有力支持。
Revit2018与GTJ2018实物工程量对比
2、导入GTJ后会自动扣减
3、revit中绘制的板添加面层计算体积是按照添加面层后的总厚度计
算算入板内
是
0
保持revit中板绘制沿墙柱 边线绘制
4、将添加面层后的板导入GTJ中：1、GTJ中会读取板结构层的厚度 计算板体积，2、revit中添加的两个面层会分别识别为楼地面和天棚 装饰计算工程量
5、斜板在revit中能按实计算工程量，导入GTJ中会根据斜板的倾斜
连梁 圈梁
1、在revit中梁与墙重叠时，不会自动扣减，会多计算工程量。当导
入GTJ中会自动扣减计算工程量
保持revit中墙附着至梁底 2、在revit中梁与柱子重叠时，会自动扣减
是
0 连梁圈梁可以使用插件绘
制
05 板
现浇板 板洞 斜板
06楼梯 直形楼梯
07 基础
桩基 独立基础 条形基础
基础梁
1、在revit中板与梁柱重叠部分不会自动扣减，会多计算工程量
角度减少板厚，所以在GTJ中会少算
6、在revit中使用垂直洞口开洞或使用编辑边界命令开洞都能自动扣
减，导入GTJ中不能读取板洞构建，但是不会影响工程量
是
0
建议GTJ中绘制
1、本人尝试了6次导入都没能正确识别楼梯 2、当导入GTJ后软件会将revit的楼梯识别为自定义体，不会在楼梯 目录下 3、计算也不能像GTJ里绘制的楼梯一样详细，但是可以计算水平投 影面积 3、我建议导入GTJ后重新绘制楼梯
门 窗 门洞
是
0
1、在revit和GTJ中绘制窗、门、洞口是都能自动扣减计算工程量 2、revit中洞口绘制建议使用（修改墙-墙洞口）命令，能直接绘制 直墙洞口和弧墙洞口 3、当在revit中使用编辑墙命令绘制洞口后，导入GTJ中默认命名规 则是按照墙体命名，需要重新对洞口命名
Revit与广联达算量计价交互第1章
1.2.2 Revit设计绘图的特点
在使用Revit进行设计时，打破了传统二维设计的平面、立面、 剖面各自为阵、互不协作的模式。Revit以三维设计作为基础，直接 采用设计人员熟悉的建筑、结构构件，如墙、门、窗、楼梯、楼板、 基础等为对象，快捷创建出BIM模型。Revit的基本特点有如下3个。
（1）可视化。Revit是Revise Immediately的合成词，意为“所见 即所得”。BIM技术要求软件制作的模型可以直观地表达出来，方便 设计、施工、算量等人员全方位地观察与推敲。不管采用什么样的 建模方法，模型都必须要求一定的可视精度。如图1.9和图1.10所示 的模型是按照BIM技术要求，使用Revit制作的某地铁站模型。
族类型在Revit族中起到了画龙点睛的作用，当绘制好一个族文 件，没有任何的参数、尺寸时，起不到什么作用，只能是一个观赏
的样子。因此必须要在族类型里添加相应参数，才能让其成为一个 包括很多参数的“数据库”。
例如，在一个项目里面可能会出现很多个不同洞口尺寸的门， 如果没有加任何参数的话，只能往项目里一个个地载入各式各样的 门，这样既占内存又不好管理。所以族类型里面的尺寸标注起到了 很大的作用，每加上一个标注时就给其套上一个公式，当所有的公 式都成为一个有关联的公式群时，就掌握了尺寸标注的奥妙，设计 人员所绘制的族文件就可以做到牵一发而动全身了，每当改一个数 值时，其他的参数就会根据所编的公式进行等比例缩放。
族是Revit中一个必要的功能，可以帮助设计人员更方便地管理 和修改所搭建的模型，不像3ds Max或SketchUp模型没有任何附加的 关于项目的智能数据，仅仅是一个建筑表现。了解每个建筑元件的
表现，对于想要用模型说明几何形体的人来说，是十分必要的，如 在设置尺寸、形状、类型和其他的参数变量时，Revit的每个族文件 内都含有很多的参数和信息，有利于设计人员更方便地进行项目的 修改。
设计BIM模型向算量转换的方法和规则
设计BIM模型向算量转换的方法和规则摘要：随着科学和施工技术的发展，BIM技术的全过程应用愈发受到建筑行业的重视，对于企业来说，BIM技术的应用如何达到项目初期成本控制及管理的要求是现阶段的研究重点。
本文以Revit作为研究的主要软件，探索BIM模型的一模多用的应用方式和BIM模型向算量转换的方法。
1.BIM的应用背景2016年湖南省政府办公厅印发了《关于开展建筑信息模型应用工作的指导意见》(湘政办发〔2016〕7号),提出“2020年底,建立完善的BIM技术的政策法规、标准体系,90%以上的新建项目采用BIM技术,设计、施工、房地产开发、咨询服务、运维管理等企业全面普及BIM技术,应用和管理水平进入全国先进行列”的工作目标。
在计算工程量中,充分融合工程造价管理与BIM 技术，高效利用模型信息集成,有助于全方位强化计算工程量的效率。
众所周知设计人员可以直接使用BIM建模软件,但是不会可以考虑后期的算量问题，这样就会导致在提取工作量时,如果仅以BIM的设计模型为依据，那么必然会困难重重。
因此只有立足于现有工程量计量规则,规范BIM模型标准,才能使国内工程量计价计量体系中真正引入并发挥BIM模型的作用。
1.BIM在算量应用方面的现状在项目设计阶段，为了提高工程设计的质量，依托于Revit软件建立三维模型进行BIM审查工作已经逐步开展。
成本管理在项目设计初期依据初步设计或施工图设计图，运用传统方式手工算量或电算另外建立新的三维计量模型计价耗时耗力。
因此，使初步设计阶段的BIM模型能够被“赋值”算量，随着建筑行业的发展现如今已变得尤为重要。
目前国内使用比较广泛的算量软件有广联达、鲁班等，可将Revit模型导入到其平台下算量，但是部分模型数据可能会丢失，而且对转换模型和构件的名称等有严格要求，适用性较差。
目前业内利用Revit进行工程量计算的三类方式分别为：①设计平台出量Revit可直接对模型进行汇总计算，统计模型构件工程净量。
广联达土建建模的基本步骤
广联达土建建模的基本步骤土建建模是指利用计算机软件对土木工程项目进行三维建模和模拟的过程。
广联达土建建模是一种常用的土建建模软件，它可以帮助工程师们更加高效地进行土建工程设计和施工管理。
下面将介绍广联达土建建模的基本步骤。
1. 创建项目需要在广联达土建建模软件中创建一个新的项目。
在创建项目时，需要设置项目的名称、材料和单位等基本信息。
这些信息将在后续的建模过程中起到重要的作用。
2. 导入工程模型在开始建模之前，需要将工程模型导入到广联达土建建模软件中。
工程模型可以是由其他软件生成的CAD模型或者BIM模型。
通过导入工程模型，可以为后续的建模工作提供基础。
3. 绘制结构模型在广联达土建建模软件中，可以使用各种工具和功能来绘制土木工程的结构模型。
可以根据实际的设计要求，绘制出建筑物的外观和内部结构。
在绘制结构模型时，需要注意准确性和合理性，确保模型符合实际工程要求。
4. 添加材料和属性在绘制结构模型的过程中，需要为每个构件添加相应的材料和属性。
广联达土建建模软件提供了丰富的材料库和属性设置，可以根据实际需要进行选择和设置。
添加材料和属性可以为后续的分析和仿真提供准确的数据支持。
5. 进行结构分析绘制完成结构模型后，可以进行结构分析。
广联达土建建模软件提供了多种结构分析工具，可以对结构进行受力分析、振动分析和温度变形分析等。
通过结构分析，可以评估结构的稳定性和安全性，并进行必要的调整和优化。
6. 进行施工模拟在结构分析完成后，可以进行施工模拟。
施工模拟是指模拟土木工程项目的施工过程，包括各种施工操作和施工顺序的模拟。
广联达土建建模软件提供了强大的施工模拟功能，可以帮助工程师们合理安排施工计划，优化施工过程。
7. 进行碰撞检测在进行施工模拟时，还可以进行碰撞检测。
碰撞检测是指检测模型中的构件是否存在相互碰撞的情况。
广联达土建建模软件可以自动进行碰撞检测，并给出相应的警告信息。
通过碰撞检测，可以避免施工过程中的危险和事故。
广联达建模的详细步骤
广联达建模的详细步骤引言：广联达建模是一种常用的建筑信息模型（BIM）软件，它可以帮助建筑师、工程师和设计师在建筑项目的不同阶段进行建模和设计。
本文将详细介绍广联达建模的步骤，以帮助读者更好地了解和应用该软件。
一、项目准备阶段在开始使用广联达建模之前，首先需要进行项目准备。
这包括确定项目的目标和需求，收集相关的设计资料和数据，以及与项目团队进行沟通和协调。
在这个阶段，还需要确定建模的范围和级别，以及建立项目的文件夹结构和命名规范。
二、模型创建阶段1. 创建项目：在广联达建模软件中，首先需要创建一个新的项目。
在创建项目时，需要设置项目的单位制和坐标系，并选择适当的模板。
2. 建立建筑结构：在项目创建完成后，可以开始建立建筑结构。
这包括绘制建筑的基本轮廓和外观，创建楼层和房间，以及添加建筑元素如墙壁、楼梯和门窗等。
3. 添加建筑元素：在建立建筑结构的基础上，可以逐步添加更多的建筑元素。
这包括建立建筑的内部布局，添加家具和设备，以及绘制建筑的细节和装饰。
4. 设置属性和参数：在添加建筑元素的过程中，需要设置它们的属性和参数。
这包括指定元素的材料、尺寸和构造等信息，以及定义元素的参数和约束条件。
5. 创建视图和图纸：在建立建筑模型的同时，可以创建不同的视图和图纸。
这包括平面图、立面图、剖面图和三维视图等，以及生成建筑的施工图和工程图纸。
三、模型分析和优化阶段1. 模型检查：在建立建筑模型的过程中，需要进行模型检查以确保模型的准确性和一致性。
这包括检查模型的几何关系、元素属性和参数设置，以及检查模型与设计要求的符合程度。
2. 模型分析：在模型检查完成后，可以进行模型分析以评估建筑的性能和效果。
这包括结构分析、能耗分析、照明分析和通风分析等，以及根据分析结果进行模型的优化和改进。
3. 模型协作：广联达建模软件支持多人协作，可以实现不同团队成员之间的模型共享和协同工作。
这包括模型的版本管理、冲突检测和协作审查等功能，以提高团队的工作效率和协作效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Revit导入广联达GCL 建模交互规范
广联达软件股份有限公司
2015年6月
目录
1总则 (1)
1.1综述 (1)
1.2依据 (1)
2术语 (1)
2.1构件 (1)
2.2构件图元 (1)
2.3线性构件 (1)
2.4面式构件 (2)
2.5点式构件 (2)
2.6不规则体 (2)
3建模规范 (2)
3.1基本原则 (2)
3.2构件命名规范 (3)
3.2.1Revit族类型命名规则 (3)
3.2.2Revit构件材质 (4)
3.2.3内、外墙属性 (5)
3.3图元绘制规范 (5)
3.3.1按层绘制图元 (5)
3.3.2同一种类构件不应重叠 (6)
3.3.3线性图元封闭性 (6)
3.3.4附属构件和依附构件 (7)
楼梯的绘制 (7)
1总则
1.1综述
BIM发展目前处于快速发展阶段，上游的BIM模型如果不能很好的传递、应用到下游，则会严重阻碍BIM的持续发展。
为有效的实现BIM设计模型和造价算量模型的交互承接，并可延续应用到施工及运维阶段，特制定本规范。
1.2依据
根据设计规范、国内清单定额计算规则规范要求，结合国内设计行业制图特点及相关设计、造价软件，制定本规范。
2术语
2.1构件
构件是对建筑工程中某一具体构件所具有的属性的描述，是预先定义的某类建筑图元描述的集合体。
2.2构件图元
构件图元是建筑工程中实际的具体构件的应用，软件产品中表现为绘图界面的模型，每个图元都对应有自己的构件。
2.3线性构件
可以在长度方向上拉伸的构件图元，称为线性构件，如墙、梁、条形基础等。
2.4面式构件
厚度方便不可以被拉伸，水平可以多个方向被拉伸的构件图元，称为面式构件，如现浇板。
2.5点式构件
本身断面不能被拉伸，高度可以被修改的构件图元，称为点式构件，如柱、独立基础。
2.6不规则体
不能判断为可编辑的点、线、面构件的图元体，称为不规则体。
不规则体导入到广联达土建算量BIM专版GCL2013后，在GCL2013中不能编辑和修改。
3建模规范
3.1基本原则
1)原点定位：各专业在建模前，应统一规定原点位置并应共同严格遵守。
2)构件命名应符合构件命名规范（详见3.2节）。
3)按层绘制图元：按照构件归属楼层，分层定义、绘制各楼层的构件图元。
4)同一种类构件不应重叠（详见3.3.2节）。
5)楼梯的具体绘制方法（详见3.3.5节）。
6)外部链接的文件必须附着到主文件后才能导出。
3.2构件命名规范
3.2.1Revit族类型命名规则
专业（A/S）-名称/尺寸-砼标号/砌体强度-GCL构件类型字样
举例：S-厚800-C40P10-筏板基础
说明：A—代表建筑专业，S—代表结构专业；
名称/尺寸——填写构件名称或者构件尺寸（如：厚800）；
Revit构件材质定义：在构件“结构”中编辑“核心层材质”即可；若某构件没有该属性项，则需要自行添加“材质”属性项（即增加一个字段，字段名称为“材质”），并填写上相应的属性值（是什么材质写什么材质名称，见下图）。
3.2.3内、外墙属性
内、外墙属性定义：墙构件定义界面，选择“编辑类型”，弹出窗体后选择“功能”属性项，其属性值有“内部”、“外部”两个属性值，按照内外墙选择相应的是内部还是外部即可（见下图）。
3.3图元绘制规范
3.3.1按层绘制图元
按照构件归属楼层，分层定义、绘制各楼层的构件图元，严禁在当前层采用调整标高方式定义绘制非当前层图元，严禁分层图元一次性。
如：二层的柱，就在二层定义绘制；严禁在一层或三层采用调整标高方式绘制二层的柱，其它构件图元同理。
3.3.2同一种类构件不应重叠
1）墙与墙不应平行相交；
2）梁与梁不应平行相交；
3）板与板不应相交；
4）柱与柱不应相交。
3.3.3线性图元封闭性
线性图元（墙、梁等）只有中心线相交，才是相交，否则算量软件中都视为没有相交，无法自动执行算量扣减规则。
3.3.4附属构件和依附构件
附属构件和依附构件必须绘制在他们所附属和依附的构件上，否则会因为找不到父图元而无法计算工程量（如：门、窗、过梁必须依附在墙体上，集水坑必须绘制到筏板基础上）。
3.3.5楼梯的绘制
楼梯构件包含（上下梯段板，梯段梁,休息平台,及休息平台下平台梁）。
上述构件在Revit中创建组并命名。
如下图：
注：1）楼梯与楼层相连处楼板单独绘制，归于楼板。
2）楼梯间楼层板下梁属于结构梁。
3）楼梯柱归属结构柱。
4）如果使用“多层顶部标高方式”复制楼梯，这种方式暂时不支持自动拆分为多个楼层的楼梯，需解组按层单独命名。
