伺服系统复习题
伺服系统复习题1111

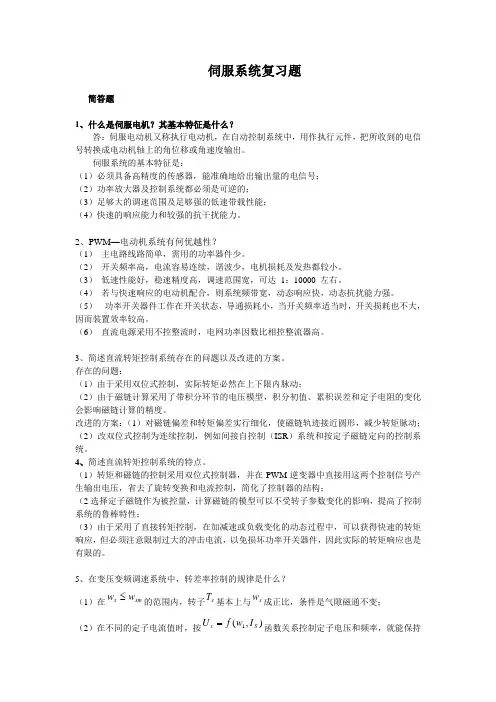

伺服系统复习题简答题1、什么是伺服电机？其基本特征是什么？答：伺服电动机又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
伺服系统的基本特征是：（1）必须具备高精度的传感器，能准确地给出输出量的电信号；（2）功率放大器及控制系统都必须是可逆的；（3）足够大的调速范围及足够强的低速带载性能；（4）快速的响应能力和较强的抗干扰能力。
2、PWM —电动机系统有何优越性？（1） 主电路线路简单，需用的功率器件少。
（2） 开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3） 低速性能好，稳速精度高，调速范围宽，可达 1：10000 左右。
（4） 若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5） 功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6） 直流电源采用不控整流时，电网功率因数比相控整流器高。
3、简述直流转矩控制系统存在的问题以及改进的方案。
存在的问题：（1）由于采用双位式控制，实际转矩必然在上下限内脉动；（2）由于磁链计算采用了带积分环节的电压模型，积分初值、累积误差和定子电阻的变化会影响磁链计算的精度。
改进的方案：（1）对磁链偏差和转矩偏差实行细化，使磁链轨迹接近圆形，减少转矩脉动；（2）改双位式控制为连续控制，例如间接自控制（ISR ）系统和按定子磁链定向的控制系统。
4、简述直流转矩控制系统的特点。
（1）转矩和磁链的控制采用双位式控制器，并在PWM 逆变器中直接用这两个控制信号产生输出电压，省去了旋转变换和电流控制，简化了控制器的结构；（2选择定子磁链作为被控量，计算磁链的模型可以不受转子参数变化的影响，提高了控制系统的鲁棒特性；（3）由于采用了直接转矩控制，在加减速或负载变化的动态过程中，可以获得快速的转矩响应，但必须注意限制过大的冲击电流，以免损坏功率开关器件，因此实际的转矩响应也是有限的。
