施工图阶段图纸审查要点（弱电）一、建筑智能化系统工程设计全过程建设工程项目的智能化系统工程设计全过程与建筑设计一样，有方案设计、初步设计、施工图设计三个阶段。
智能化系统设计与建筑设计同步进行是最佳做法。
方案设计后经评审进入初步设计，初步设计后经评审进入施工图设计，施工图设计文件经有关部门质量审查，然后进入施工招投标，由施工单位( 系统集成商) 进行深化设计，则设计过程基本完成。
在施工过程中，如建筑装修、功能调整，再作局部修改和完善。
目前，由于种种原因，除少数工程项目按上述步骤操作外，大量的工程项目的智能化系统工程施工图由系统集成商设计。
由于系统集成商参与智能化系统工程设计招投标时，建筑设计院的建筑设计施工图已完成，建设单位急于智能化系统工程施工，系统集成商在方案设计中标后即进入施工图设计阶段，初步设计及其评审这个重要阶段被忽略。
二、智能化系统施工图设计主要问题1成套性、完整性欠缺施工图设计文件主要由图纸目录、主要设备及材料表、设计施工总说明、平面图、系统图、原理图、弱电机房详图、弱电竖井详图等各部分组成，其它详图，如会议室、多媒体教室、门禁大样图等。
在深化设计阶段，可能还需安装图、装配图、接线图( 机柜、设备端接图) 、线缆表、基础图等设计文件。
部分工程项目智能化系统施工图设计文件不成套，有的甚至只有平面图，而无系统图；有的设计施工总说明没有：特别是缺主要设备及材料表和各种详图。
有的工程在深化设计阶段，甚至工程竣工图中也缺少实际安装、接线的图表，仅是对建筑设计院的施工图作一些微小调整或修改，对今后管理部门维修，扩展带来麻烦。
2图面质量不符合设计文件表达清晰的要求签栏不完整，有的单位图签栏不符合国家标准，工程名称、项目名称缺乏唯一性，缺工程号、图号编制顺序混乱，无规律，签字、日期标注不全等。
对建筑设计单位提供的建筑平面图未作处理。
一般对建筑平面图要作删去细尺寸，无关的文字，对剪力墙、柱子虚化，对建筑线淡化等处理，但不能将建筑平面功能文字、标高、轴线及编号删去。
弱电系统制图规范和标准
精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与图框。
般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：0.35、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3、标注斜线分为建筑粗斜线与斜线为主。
4、室外管道需注明长度，室内根据要求标注管线长度。
12341)2)3)4)5)度，垂5678、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。
弱电图纸图例说明范本
弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。

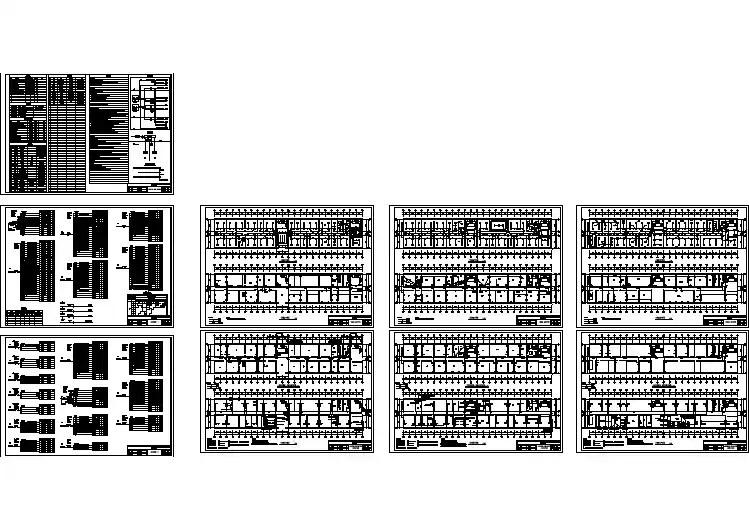

某办公楼强弱电施工图（共9张）
【江苏】高层住宅楼强弱电施工图（2015年最新设计 新照明 新火规）
弱电施工图制图.pdf
弱电系统工程施工图制图指引xxxxxxxx有限公司2020年7月目录1弱电施工图深度要求 (3)1.1 技术深度要求 (3)1.2 设计深度要求 (4)2施工图制图指引细则 (5)2.1 工作目标 (5)2.2 适用范围 (5)2.3 制图规范 (5)2.3.1原建筑设计图整理 (6)2.3.2图纸目录 (6)2.3.3制图阶段、图纸编号 (7)2.3.4图纸幅面 (7)2.3.5图层 (8)2.3.6图例 (8)2.3.7颜色 (9)2.3.8线型 (9)2.3.9图线 (9)2.3.10标注 (11)2.3.11引出线 (13)2.3.12索引符号与详图符号 (15)2.3.13标高符号 (16)2.3.14图名 (17)2.3.15文字 (18)2.3.16比例 (19)2.3.17标题栏及图签栏 (20)2.4 图纸内容 (21)2.4.1设计说明 (21)2.4.2主要设备材料表 (22)2.4.3详图/大样图 (22)2.4.4设备连接系统图 (22)2.4.5平面布置图 (25)2.5 信息点、弱电要素编号规则 (26)3其它规定 (27)3.1 施工图电子文档的提交 (27)3.2 施工图折叠样式及规格 (27)3.3 制图工具软件 (27)3.4 弱电信息数据统计表 (27)3.4.1附表1 各普通要素弱电数量配置表 (28)3.4.2附表2 通信要素用电量配置表 (29)3.4.3附表3 电源线路线缆明细表 (29)3.4.4附表4 综合布线线缆路由明细表 (29)3.4.5附表5 通信电源设备配置明细表 (31)3.4.6附表6 主材设备表 (32)3.4.7附表7 弱电信息数据统计报审表 (33)3.4.8附表8 设计图纸会审记录（一) (33)3.4.9附表9 设计图纸会审记录（二) (34)3.4.10附表10 施工图设计任务时间表 (36)1 弱电施工图深度要求1.1技术深度要求（1）明确有哪些弱电系统，各系统要实现哪些功能，以设计说明及系统图体现；（2）明确各系统设备厂家、技术指标、技术类型，以设备材料表及系统图体现；（3）明确各子系统的点位数量、布置和弱电井、控制室位置，以平面图体现；（4）明确公共区域线槽规格路由，以平面图体现。
弱电施工图、弱电深化图设计注意事项
1 概况本人在建筑设计院中从事建筑智能化系统工程设计，参与了施工图设计文件质量审查：有时受建设单位委托，帮助审阅该建设工程项目智能化系统工程施工图。
根据国家有关标准和规定,施工图设计质量不尽如人意,在设计文件中存在较多的问题。
建筑设计院和系统集成商承担建筑智能化系统工程设计的状况将长期存在，系统集成商参与设计与建筑设计有较大距离。
为提高智能化系统工程施工图设计质量,在本文中提出一些个人看法，与同行探讨，以求共同进步。
2 建筑智能化系统工程设计全过程建设工程项目的智能化系统工程设计全过程与建筑设计一样，有方案设计、初步设计、施工图设计三个阶段。
智能化系统设计与建筑设计同步进行是最佳做法。
方案设计后经评审进入初步设计，初步设计后经评审进入施工图设计，施工图设计文件经有关部门质量审查，然后进入施工招投标，由施工单位（系统集成商) 进行深化设计，则设计过程基本完成。
在施工过程中，如建筑装修、功能调整，再作局部修改和完善。
目前,由于种种原因,除少数工程项目按上述步骤操作外,大量的工程项目的智能化系统工程施工图由系统集成商设计。
由于系统集成商参与智能化系统工程设计招投标时，建筑设计院的建筑设计施工图已完成，建设单位急于智能化系统工程施工，系统集成商在方案设计中标后即进入施工图设计阶段，初步设计及其评审这个重要阶段被忽略。
3 智能化系统施工图设计主要问题3 ．1 成套性、完整性欠缺3 ．1 ．1 施工图设计文件主要由以下各部分组成：图纸目录主要设备及材料表设计施工总说明平面图系统图原理图弱电机房详图弱电竖井详图其它详图，如会议室、多媒体教室、门禁大样图等3 ．1 ．2 在深化设计阶段,可能还需以下设计文件：安装图装配图接线图( 机柜、设备端接图）线缆表基础图3 ．1 ．3 部分工程项目智能化系统施工图设计文件不成套,有的甚至只有平面图,而无系统图；有的设计施工总说明没有：特别是缺主要设备及材料表和各种详图.有的工程在深化设计阶段，甚至工程竣工图中也缺少实际安装、接线的图表，仅是对建筑设计院的施工图作一些微小调整或修改，对今后管理部门维修，扩展带来麻烦。
弱电施工图、弱电深化图设计注意事项
弱电施工图、弱电深化图设计注意事项1 概况本人在建筑设计院中从事建筑智能化系统工程设计，参与了施工图设计文件质量审查：有时受建设单位委托，帮助审阅该建设工程项目智能化系统工程施工图。
根据国家有关标准和规定，施工图设计质量不尽如人意，在设计文件中存在较多的问题。
建筑设计院和系统集成商承担建筑智能化系统工程设计的状况将长期存在，系统集成商参与设计与建筑设计有较大距离。
为提高智能化系统工程施工图设计质量，在本文中提出一些个人看法，与同行探讨，以求共同进步。
2 建筑智能化系统工程设计全过程建设工程项目的智能化系统工程设计全过程与建筑设计一样，有方案设计、初步设计、施工图设计三个阶段。
智能化系统设计与建筑设计同步进行是最佳做法。
方案设计后经评审进入初步设计，初步设计后经评审进入施工图设计，施工图设计文件经有关部门质量审查，然后进入施工招投标，由施工单位( 系统集成商) 进行深化设计，则设计过程基本完成。
在施工过程中，工程名称、项目名称与图纸不一致；图纸名称与图纸不一致：图幅与图纸不一致；未将设计文件全部列上，如漏列需引用的人防通用图等。
3 ．4 主要设备及材料表主要问题不完整；设备主要技术性能指标未注明；数量与图纸有出入；一般不允许注明设备产品型号，但有关规定存在矛盾。
有的单位认为设计投标文件中有设备配置清单，则设计文件中就不出主要设备及材料表，以致设计文件不完整。
3 ．5 设计施工总说明主要问题设计施工总说明是一张十分重要的图纸，任何人看过这一张图纸则对整个工程项目的智能化系统有全面了解，但部分单位设计人员对此不够重视，以致存在较多问题。
3 ．5 ．1 缺工程概况。
对工程区位，周边道路、建筑总面积、总高度、层数、有无地下层、各层主要功能、智能化系统设计目标要作简略介绍。
3 ．5 ．2 设计依据不完整。
设计依据要包括国家现行标准、规范、行业标准：建设单位的设计委托书、设计任务书、合同书；有关设计评审、协调等会议纪要；建筑及水、电、暖各专业的施工图及修改的设计文件。
弱电系统制图规范和标准
精心整理弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与A4图框。
一选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：、5、图纸设计过程中，如下列情况必须添加索引线说明：1)敷设管、桥架的规格大小时；2)当管线穿墙时，注明穿墙空洞；3)当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4)当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5)当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
添加索引线时一般采用斜45度角，如空间限制或图纸内容较多时，可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式。
7、工程设计图中的尺寸单位，除标高和管线长度以米为单位外，其他尺寸均以毫米为单位。
按此原则标注的尺寸可不加注单位的文字符号。
尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直。
四、标注1、根据设计要求，室内图纸标注以毫米为单位，室外规划图纸以米为单位。
2、建筑图纸标注以四部分组成：段长标注、轴段长标注、轴号、总长标注。
标注字体一般以“仿宋体”为主。
3412341)2)3)4)5)45度，垂567、图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式，管线安装位置表示方式如下：8、工程设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别，并正确使用国标和行标规定的及本地区习惯性的图形符号。
弱电CAD图例
施工图标注安装方式文字代号名称文字代号明敷E暗敷C名称穿焊接钢管敷设穿电线管敷设文字代号SCTC梁沿梁、跨梁明敷沿梁、跨梁暗敷柱沿柱、跨柱明敷穿硬聚氯B 乙烯管敷设穿阻燃半硬聚BE氯乙烯管敷设BC 穿金属软管敷设C 沿钢索敷设穿水、煤CE 气钢管敷设PCFPCCPMRC沿柱、跨柱暗敷墙沿墙明敷沿墙暗敷吊顶能进入人吊顶内明敷不能进入人吊顶内暗敷地板、地面沿地面暗敷沿塑料线槽敷设沿金属线槽敷设CC W WE WC AC ACE ACC F FC PR SR1. 图例名称线槽管线一根导线二根导线三根导线n 根导线表示方法123n要求线宽1.5-2.5mm线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm线宽0.3-0.5mm注意: 在同一张图纸上线宽应一致.2. 管线在图纸上标注方法:敷设方式导线截面导根数导线型号管槽类型、规格例如1：S C20（B V3×1.0)-FC例如2：SC20（BV3×1.0)+SC25(BV3 ×1.5)FC.安防主机煤气报警器水表采集器接线盒每户可视对讲分机不可视对讲可视对讲玻璃防碎探测器射灯防振探测器壁挂式广播巡更操作键盘吸顶式广播( 锁、门磁) 门禁智能型烟感接线箱手动报警按钮入防区控制器消火栓启泵按钮数据口层号灯消防电话插口投影机电视出线座音箱口脚挑开关电话出线口电脑出线口.设计图例模板图例名称图例符号图例名称图例符号火灾事故广天线播扬声器箱调幅调频收音机AM/FM 音量控制器双卡录放机分路广播控制盘RS自动放音机自动录音机直流稳压电源AT广播分线箱ARDCGVB激光唱机端子箱XT 传声器继电器线圈呼叫站指示灯前级增音机变阻器功率放大器匹配电阻匹配负载扩音机动合开关或触点监听器动断开关或触点扬声器（一般符号）电视摄像机吊顶内扬声器彩色电视摄像机扬声器箱音箱音柱彩色云台摄像机客房床头控制柜黑白云台摄像机建筑群配线架CD主配线架BD磁卡读卡机指纹读卡机非接触式读卡机室内对讲机报 警 闪 灯室内可视对讲机可视对讲门口主机报警探测器巡 更 站保安控制器 报 警 喇 叭微波探测器 MP 报 警 警 铃对射主动红外 探测器（发射） 对射主动红外 探测器（接收）双鉴探测器 玻璃破碎探测器 门磁 开 关 振动探测器IRTx RxIRTx RxIR/MBA停车场道闸 均 衡 器 终 端 负 载 有线电视接收天线适 配 器调制解调器LAM MD电 电 控 磁 门 门 锁锁 EL数据终端设备热 电 偶DTE出 门 按 钮热 电 阻脚跳报警开关 功率因数变送器COS集 线 器HUB语 音 接 口V传 真 机 呼 叫 器节流孔板气体流量开关AFS 一般检测点防冻开关LT电动二通阀M直接数字式控制器DDC电动三通阀M无功变送器Q电磁阀M用电度数变送器M一氧化碳浓度传感器M 二氧化碳浓度传感器KWHCOC O2温度传感器湿度传感器压力传感器压差传感器流量计液位计电流变送器电压变送器T 风机H 水泵P 空气过滤器P 空气加热器F 空气冷却器L 风门I 加湿器E 水冷机组频率变送器 f 冷却塔功率变送器液体流量开关J 换热器FS 电气配电照明箱数据接口有线电视终端D 三表采集器T 程控交换机PBX电动碟阀电动风门。
卫京市祥滨小学新建项目弱电设计施工图
(完整版)弱电系统制图规范和标准
弱电系统制图标准和标准、图框、比例1、制图图框根据图纸大小确定图框大小.建筑面积及设计图纸比例在图下规定内时,图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时,采用A0纸型及设计图框.3、制图比例如下：〔4、设计总说明、各专业系统图统一使用A3图框,图纸目录或专业区分时统一采用A4图框.5、图框根据图纸比例或要求,图框缩放以比例大小缩放.工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86?电气制图一般规那么?的规定,一般宜采用A0、A1、A2、A3、A4加长的图纸幅面.在保证图面布局紧凑和使用方便的情况下,应选择适宜的图纸幅面,使图纸大小适中,与表述对象的规模大小、复杂程度相称..、图线〔2-1 图〕2、由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号〔白色〕颜色,其余不需要的图层一律删除.3、设置时,统一采用粗线、中粗线和细线的宽度比率为4: 2: 1的制图方式.4〔工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍.对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增.图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米.当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留局部.三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整洁、间隔均匀.其书写位置应根据图面妥善安排,文字多时宜放在图的下面或右侧.5、图纸设计过程中,如以下情况必须添加索引线说明：1〕敷设管、桥架的规格大小时；2〕当管线穿墙时,注明穿墙空洞；3〕当楼层线缆越层时,注明方向并制作相应的箭头标明上引或下引；4〕当管、或桥架内部敷设多条或多种线缆时,注明线缆数量或规格；5〕当制作细部或安装大样图纸时,注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一,索引线箭头及文字根据标注的大小统一,索引采用箭头及小点为准.添加索引线时一般采用斜45度角,如空间限制或图纸内容较多时,可根据空间调整；剖面或立面索引线统一采用水平或垂直的表示方式.7、工程设计图中的尺寸单位,除标高和管线长度以米为单位外,其他尺寸均以毫米为单位.按此原那么标注的尺寸可不加注单位的文字符号.尺寸数值应顺着尺寸线方向写并符合视图方向,数值的高度方向应和尺寸线垂直.四、标注1、根据设计要求,室内图纸标注以毫米为单位,室外规划图纸以米为单位.2、建筑图纸标注以四局部组成：段长标注、轴段长标注、轴号、总长标注.标注字体一般以“仿宋体〞为主.3、标注斜线分为建筑粗斜线与斜线为主.4、室外管道需注明长度,室内根据要求标注管线长度.五、制图1、根据建筑图纸、客户要求及设计原理布置相应的图例、管线或桥架；2、图例说明及图纸说明一般在图纸左下框的位置,如图纸空间限制可调至图纸右上框；3、图纸编制时,根据以下情况必须制作剖面图或安装示意图：1〕桥架安装位置〔安装大样图〕；2〕监控探头安装位置〔安装大样图〕；3〕信息点布置位置〔墙面安装立面图〕；4〕周界报警〔安装大样图〕；5〕室外管网〔根底剖面图〕；6〕门禁〔门禁线路布置安装大样图〕；7〕其它异性缝施工处理方法〔安装大样图〕.4、设计图纸时根据不同专业布置点位、管线,不同专业管线尽量交叉,交叉处图面表示根据安装不同区分：1〕地面管线与天棚管线交叉时,采用断开的表示方式；2〕同一水平位置的管线交叉时,采用弧线的表示方式；3〕不同水平位置的桥架与桥架交叉时,采用断开的表示方式；4〕统一水平位置的桥架交叉时,采用斜45角弯曲的表示方式；5〕桥架垂直局部与水平局部交叉的位置表示方式为：引上时上斜45度,引下时下斜45度,垂直上下时采用垂直线表示.5、桥架统一采用水平线加粗表示,并注明桥架的型号；管线布置时统一加粗表示,在图例位置注明管径大小、数量.6、制图平面必须简捷,一般建筑内部填充局部必须删除,并注明填充部位的材料.7、图例说明中备注局部注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如下：8、工程设计图纸图面应布局合理、排列均匀、轮廓清楚和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号.图纸一般按上北下南或左北右南布置,指北针一般标示在图纸的左上角. 三、如何用CAD绘制弱电施工图1、首先,应仔细分析建筑总平面图、各楼栋楼层平面图、剖面图,对整个建筑情况了然于胸〔特别对标高应加以注意,有些大厅为中空,管线及设备安装需注意〕.同时根据弱电设计需要了解水、电、暖、消防、装修等专业图纸.明确建筑物进线位置、通信广电机房、弱电总机房〔监控、播送、布线、网络等〕和弱电井.2、确定图纸目录结构：目录、设计说明及图例、系统图、平面图、弱电机房详图、弱电井详图、安装大样图.明确各图纸幅面及平面图、详图、大样图比例.比例：一般平面图是1: 1,即：1就是1mm;总图有的是1: 1000,即：1就是1m.建立标准图签一套〔1: 100〕,根据图纸幅面选相应的图框,刚好套上的就是1: 100,如有放大的图框,那就是相应的比例,如：图框放大 1.5刚好套上某平面内容,那么该图就是1: 150.尽量采用原建筑图纸比例.3、对底图进行一定的处理,使得整个图面简洁明了：〔某些建筑图纸图层比拟复杂,也可不强行归为两个图层〕①建立新图层：底图一层134号颜色、柱子填充和装修家具一层8号颜色.② 处理底图：删除轴线LL/LN;删除门窗编号LL/LN;删除小标注LL/LN;删除详图及剖面图标志、局部标高、坡向符号等.后面图层归类到上述图层.③CAD简化命令增加操作：如下点击菜单栏：“工具--自定义--编辑自定义文件--程序参数〔acad.pgp〕〞.里面是各种命令的快捷键.如果没有简化的命令,你可把它添加进去.左边输入简化字母,用逗号隔开,然后输入命令全称.你可参照其它命令. 输入完之后,要退出CAD,然后再翻开才能生效.4、将要绘制的系统施工管线,应单独建层,设定与底图和填充不同的颜色,便于识别与出图设置.平面布局相同的图纸可以复制,采用LF功能关闭非弱电图层用以拷贝.① 桥架一个图层,填充内部填充采用9号；②所有播送〔连管带线〕单独一层；③其余各系统各图例一层；④ 其余管线一个图层；⑤所有图例均用块,块名要起好便于识别,最好前面加一下划线,就会排在前面.5、图纸文字及标注、图例应与实际出图能看的清的字高, 如1:100的图纸,字体高度不应小于300, 一般定为400,图例高度定为500;其他比例的相应变化,如1: 150的图纸,字高为600,图例高度为750.6、绝对尺寸表示： @横坐标,纵坐标.7、出图时应注意设置绘图仪的颜色和笔宽设置,系统施工管线应加宽,底图应淡化处理.出图应形成文件〔*.ctb〕:打印样式治理器里设置,颜色全选为黑色、调整笔宽和淡显.① 底图134号颜色,笔宽0.2,淡显80%;②填充及家居8号颜色,笔宽0.2,淡显65%;③ 弱电管线6号颜色,笔宽：0.35,淡显100%;④图例1号颜色,笔宽：0.3,淡显100%;⑤ 标注〔文字+线〕32号颜色,笔宽0.25,淡显100%. 四、公司图签约定字体约定公司名称、施工说明等标题用KKTCH?体,其它汉字用HZFS1,阿拉伯数字用ROMAN SIMPLEX比例尺用TALIC TRIPLE设计号、图号、档案号编制说明设计号：由最初设计施工图的年份、月份、总数第几个工程〔由合同号决定〕三局部构成,例如：98-4-3 表示设计施工图时为98年4月,总数为第3个工程.？图号：弱电施n 〔1、2、？、n〕 , n表示施工图的序号.档案号：由出竣工图时的年份、月份和总数第几个工程〔由合同号决定〕三局部构成,例如：99-1-3表示竣工时为99年1月,总数为第3个工程.六、弱电平面图制图标准、目的标准设计部设计的弱电平面图,保证设计质量.二、弱电平面图制图规定1、弱电平面图制图必须符合国家有关制图的标准和规定.2、比例、图幅、图框比例：优先采用建筑设计院的建施图比例,其次采用国标系列：建筑单体通常选用1:100、1:150、1:200等；弱电总平面通常采用1:500、1:1000、1:2000;大样图、局部放大图通常采用1:25、1:50、1:75、1:100;必要时可根据具体情况决定.图幅：优先采用建筑设计院的建施图图幅,其次参照上一条“比例〞要求确定.图框：必须根据先前选用的图幅选择公司的标准图框.3、标题栏工程号：zj05-1XX工程名称：按方案组系统图的工程名称.工程栏：用楼栋名称表示,与建筑设计院建施图的工程名称相统一.图号栏：“阶段号-〔系统号〕+楼号+该楼的图纸编号〞七、设计方案1〕设计方案编写时,以简捷的表达方式说明,不需引入产品的品牌或厂家；2〕方案编写过程中,可引入所用材料的性能、技术参数及达标的标准；3〕所推荐的材料尽量表达出推荐材料的优势,或提供相关材料的比照参数；4〕方案编写格式分为：目录、概述、标准依据、各系统阐述、附件〔推荐材料的简要说明、参数〕；5〕各系统阐述时,表达设计依据、理念、配置情况、施工概要；6〕总体方案不表达材料名称,推荐材料以附件的形式推荐；7〕设计说明中以简捷的方式表达,不需繁琐的设计阐述.。
(完整版)弱电系统制图规范和标准
弱电系统制图规范和标准一、图框、比例1、制图图框根据图纸大小确定图框大小。
建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：（1-1图）2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。
（1-2图）4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。
5、图框根据图纸比例或要求，图框缩放以比例大小缩放。
（1-3图）工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。
在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。
二、图线（2-1图）2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号（白色）颜色，其余不需要的图层一律删除。
3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。
4、同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：（2-2图）工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。
（3-1图）5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电施工图制图Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】弱电系统工程施工图制图指引xxxxxxxx有限公司2020年10月目录1弱电施工图深度要求1.1技术深度要求（1）明确有哪些弱电系统，各系统要实现哪些功能，以设计说明及系统图体现；（2）明确各系统设备厂家、技术指标、技术类型，以设备材料表及系统图体现；（3）明确各子系统的点位数量、布置和弱电井、控制室位置，以平面图体现；（4）明确公共区域线槽规格路由，以平面图体现。
预留孔洞，暗埋管路部分与给定图纸一致。
1.2设计深度要求《建设工程设计文件编制深度的规定》中规定了各专业施工图设计深度要求：（1）能据以编制施工图预算；（2）能据以安排材料、设计订货和非标准设备的制作；（3）能据以进行施工和安装；（4）能够据以进行商务报价；（5）能据以进行工程验收。
对于弱电专业，上述要求只能在深化施工图设计阶段达到。
该阶段设计图纸内容及深度详述如下：（1）图纸目录：标明序号、图纸内容、图号、图幅。
（2）设计说明及图例：设计说明按各弱电子系统分别叙述。
应说明设计的依据（原建筑设计单位的施工图和招投标文件）、遵循的标准，各子系统功能及配置概况、各子系统施工要求、设备材料安装高度、与各专业配合条件、各施工需注意的主要事项、接地保护内容，注明图纸中有关特殊图形、图例说明，对非标准设备的订货说明。
应说明与中标文件中需求变更的部分设计内容、设计依据。
（3）设备材料表：分系统罗列各系统的设备材料的选型规格、数量、品牌。
（4）系统图：系统图分为线路连接系统图和设备连接系统图，表现系统原理、系统主要设备配置和构成、系统设备供电方式、系统设备分布楼层或区域、设备间管路和线缆的规格、系统逻辑及连接关系说明。
对于楼宇自控系统（BA），还需表现所监控的机电设备的工艺流程及监控点设置、监控点的类型（AI、AO、DI、DO）及供电等级、控制器的划分、相关的机电设备和电气控制箱编号等。
（5）平面布置图：分层表现该层上弱电的相关内容：相关设备的位置、标高、安装方式；线槽和管路的规格、走向、标高和敷设方式；线缆的规格、走向；弱电井的位置及井内设备材料布置示意；控制室（弱电机房）的位置。
（6）弱电井、控制室布置平面、剖面图：表现弱电井内的设备、线槽、管路的布置，控制室内的操作台、显示屏、工作人员衣物柜的布置。
明确弱电井内的电源要求、控制室内的装修要求和电源要求。
由于弱电井内还有消防系统的设备，井内布置时，需业主、监理、消防等相关方协商确定。
（7）室外管线图：标明室外弱电管线的敷设方式、埋设深度、线路坐标、架空线路高度、杆型、各种管线的规格型号，与其他管线平行和交叉的坐标、标高，与城市或园区管网的衔接位置。
（8）设备连接系统图：各系统外接线量复杂的设备需提供接线图，如多媒体会议系统的中控机、音视频矩阵、投影机、会议讨论发言系统、楼字自控系统（BA）的控制器、门禁管理系统的控制器、停车管理系统设备之间的连线、电视监控系统控制室内设备之间连线、电源设备之间的连线、公共广播系统控制室内设备之间连线等等。
外接线简单的可注明参见设备说明书，如摄像机、扬声器等的接线。
（9）电气接口图：表现楼宇自控系统（BA）与电气控制箱的接口方式。
（10）安装大样图：表现机房内设备的安装位置和安装方式。
2施工图制图指引细则2.1工作目标规范化：有效提高设计图纸的质量；标准化：提高深化设计的工作效率；网络化：便于网络上规范化管理和成果的共享。
2.2适用范围本指引为公司CAD制图的统一规范。
为形成公司绘图表达的风格的统一，不提倡个人绘图表达风格。
深化设计制图的表达应清晰、完整、统一、美观。
2.3制图规范工程制图严格遵照国家有关制图规范制图，要求所有图面的表达方式均保持一致。
2.3.1原建筑设计图整理（1）必须是建筑设计单位的成品图；（2）选定应删除的部分：门窗尺寸及编号，以及墙厚、阳台、散水、伸缩缝、楼梯间等一些土建配置的局部尺寸；按原图层分别打开删除，只留下重要柱线和各房间的尺寸；（3）删除土建图中以粗重线条表示的设备配置，包括厨房、卫生间里的设备图块，以及空调、沙发、床柜、吧台等，均在删除之列；（4）如果是建筑设计单位电气专业的图档，必须完全清除原图中的强弱电设备及所有电气管线，不能是仅仅关闭一部分图层，或者继续沿用建筑设计单位的图标点位；（5）修改土建填充：包括剪力墙、柱等，达到不影响电气管线和标注线的效果；（6）楼梯间的阶梯线和上下箭头，在不影响弱电设备引出线和标注的前提下，可不动，如有影响可将其删除；（7）土建图中的文字标注，表示各房间、厅堂以及空间的使用功能，应留下，但字体应小些，并移在空角处，不能和任何图形交叉重叠。
其字体与全图的字体统一。
（8）公司在进行工程制图前，先指定专人进行原建筑设计图整理，统一弱电施工图的底图。
2.3.2图纸目录图纸目录参照下列顺序编制：（1）图纸封面（2）图纸目录（3）设计说明（4）附表（线路路由）/主要设备材料表（5）详图/大样图（6）分图：监控电视墙详图、监控杆详图、施工大样图（桥架安装、管线敷设、接地网等）；（7）设备连接系统图（8）平面布置图2.3.3制图阶段、图纸编号（1）制图阶段划分：初步设计、施工图设计、施工图修改、施工图修改1~n遍。
