变压器的调压方式
变压器调压的正确方法
变压器调压的正确方法
嘿，你问变压器调压咋弄才正确啊？这事儿咱可得好好说说。
先得搞清楚你为啥要调压呗。
是电压太高了还是太低了？要是电压不合适，会影响电器的使用，甚至会损坏电器呢。
然后看看你的变压器是啥类型的。
有油浸式的、干式的，不同类型的变压器调压方法可能有点不一样哦。
要是想调压呢，得先把变压器停下来。
可不能在变压器运行的时候调压，那太危险啦。
把电源断开，等变压器冷却一会儿。
接着找到变压器的调压开关。
一般在变压器的顶部或者侧面。
调压开关上有不同的挡位，每个挡位对应着不同的电压输出。
要是想把电压调高呢，就把调压开关往高挡位的方向调。
要是想把电压调低呢，就往低挡位的方向调。
调的时候要小心点，别太用力，也别调错了挡位。
调好后，再把电源接通，看看电压是不是合适了。
可以
用电压表测一测，要是还不合适，就再调一调。
在调压的过程中，要注意安全哦。
别触电了，也别让变压器发生故障。
要是你不太懂怎么调压，最好找个专业的电工来帮忙。
我给你讲个事儿哈。
有一次我家附近的工厂电压不稳定，影响了生产。
他们就请了个电工来调变压器的电压。
那个电工可专业了，先把变压器停下来，然后找到调压开关，小心翼翼地调了调。
最后接通电源，测了测电压，嘿，正好合适了。
工厂又能正常生产了。
从那以后，我就知道了变压器调压的正确方法。
所以啊，变压器调压并不难，只要你掌握了方法，注意安全，就能把电压调到合适的水平。
以后要是需要调压，就试试这些方法吧。
变压器调压原理
变压器调压原理
变压器调压原理是通过变换输入电压的比例来实现电压的调节。
变压器主要由一个原/一次线圈和一个副/二次线圈组成，它们
分别绕在同一个铁芯上。
当输入交流电通过原线圈时，产生了一个交变磁场，这个磁场就会通过铁芯传导到副线圈中。
根据电磁感应定律，副线圈中会产生一个与原线圈中的交变磁场相同频率的交变电压。
根据变压器的构造，原线圈与副线圈的匝数比决定了输入电压和输出电压之间的比例关系。
通过调节原线圈匝数或者副线圈匝数，就可以实现对输出电压的调节。
当输入电压通过变压器的原线圈时，根据匝数比，输出电压即可通过副线圈产生。
如果原线圈的匝数比副线圈多，输出电压就会比输入电压高；反之，若副线圈的匝数比原线圈多，输出电压就会比输入电压低。
此外，变压器还通过电磁感应原理实现了电压的隔离。
由于原线圈和副线圈通过铁芯相互耦合，电磁感应只能在这两个线圈之间传导，而无法传递到其他部分。
这就实现了输入和输出电路之间的电气隔离，从而保证了电路的安全性。
总之，变压器的调压原理是利用线圈的匝数比来决定输入电压与输出电压之间的比例关系，通过电磁感应原理实现电能的转换和隔离。
变压器 调压方法
变压器调压方法
变压器的调压方法主要有以下几种：
1. 调整输入电压：可以通过调节输入电压来实现对变压器的调压。
通过改变输入电压的大小，可以改变输出电压的大小。
这种方法适用于大型变压器或需要频繁调节输出电压的情况。
2. 调整变压器的接线方式：变压器的一次侧和二次侧可以有多种接线方式，例如星形接线和三角形接线。
通过改变变压器的接线方式，可以改变输出电压的大小。
这种方法适用于小型变压器或需要固定输出电压的情况。
3. 使用自动稳压器：自动稳压器是一种采用自动调整输出电压的设备，可以实现对变压器的调压。
自动稳压器能够监测输出电压的变化，并根据设定值自动调整输出电压，保持其稳定在设定范围内。
4. 使用变压器的调压装置：一些特殊的变压器设计了专门的调压装置，可以通过改变变压器的磁路特性来实现调压。
这种方法适用于特定需要的调压场合，一般需要专门设计和调试。
需要注意的是，变压器的调压操作需要根据具体的电气设备和应用场景来确定，必须遵循电气安全操作规范，并且由专业人员进行操作和调试。
变压器调压的原理和方式

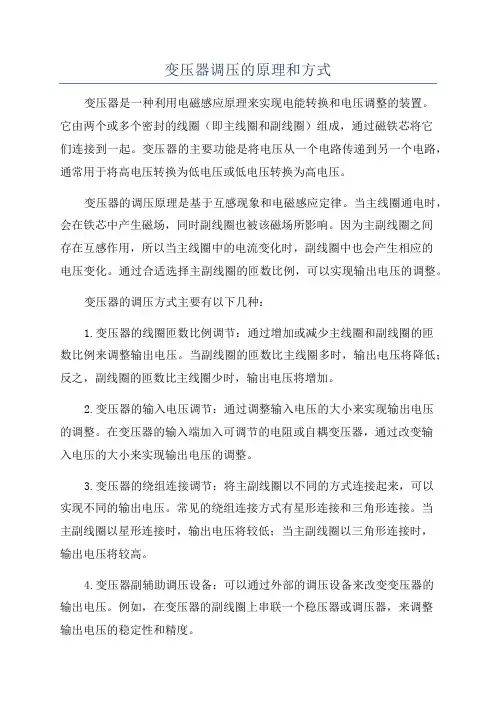

变压器调压的原理和方式变压器是一种利用电磁感应原理来实现电能转换和电压调整的装置。
它由两个或多个密封的线圈（即主线圈和副线圈）组成，通过磁铁芯将它们连接到一起。
变压器的主要功能是将电压从一个电路传递到另一个电路，通常用于将高电压转换为低电压或低电压转换为高电压。
变压器的调压原理是基于互感现象和电磁感应定律。
当主线圈通电时，会在铁芯中产生磁场，同时副线圈也被该磁场所影响。
因为主副线圈之间存在互感作用，所以当主线圈中的电流变化时，副线圈中也会产生相应的电压变化。
通过合适选择主副线圈的匝数比例，可以实现输出电压的调整。
变压器的调压方式主要有以下几种：1.变压器的线圈匝数比例调节：通过增加或减少主线圈和副线圈的匝数比例来调整输出电压。
当副线圈的匝数比主线圈多时，输出电压将降低；反之，副线圈的匝数比主线圈少时，输出电压将增加。
2.变压器的输入电压调节：通过调整输入电压的大小来实现输出电压的调整。
在变压器的输入端加入可调节的电阻或自耦变压器，通过改变输入电压的大小来实现输出电压的调整。
3.变压器的绕组连接调节：将主副线圈以不同的方式连接起来，可以实现不同的输出电压。
常见的绕组连接方式有星形连接和三角形连接。
当主副线圈以星形连接时，输出电压将较低；当主副线圈以三角形连接时，输出电压将较高。
4.变压器副辅助调压设备：可以通过外部的调压设备来改变变压器的输出电压。
例如，在变压器的副线圈上串联一个稳压器或调压器，来调整输出电压的稳定性和精度。
总的来说，变压器的调压原理和方式通过改变主副线圈的匝数比例、输入电压、绕组连接方式以及外部调压设备等来调整输出电压。
变压器作为一种重要的电能转换装置，在电力系统中起到了关键的作用。
变压器调整输出电压的方法

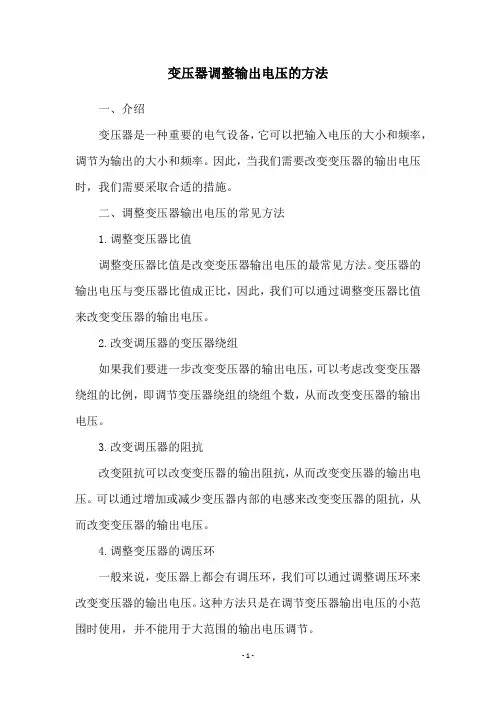

变压器调整输出电压的方法
一、介绍
变压器是一种重要的电气设备，它可以把输入电压的大小和频率，调节为输出的大小和频率。
因此，当我们需要改变变压器的输出电压时，我们需要采取合适的措施。
二、调整变压器输出电压的常见方法
1.调整变压器比值
调整变压器比值是改变变压器输出电压的最常见方法。
变压器的输出电压与变压器比值成正比，因此，我们可以通过调整变压器比值来改变变压器的输出电压。
2.改变调压器的变压器绕组
如果我们要进一步改变变压器的输出电压，可以考虑改变变压器绕组的比例，即调节变压器绕组的绕组个数，从而改变变压器的输出电压。
3.改变调压器的阻抗
改变阻抗可以改变变压器的输出阻抗，从而改变变压器的输出电压。
可以通过增加或减少变压器内部的电感来改变变压器的阻抗，从而改变变压器的输出电压。
4.调整变压器的调压环
一般来说，变压器上都会有调压环，我们可以通过调整调压环来改变变压器的输出电压。
这种方法只是在调节变压器输出电压的小范围时使用，并不能用于大范围的输出电压调节。
三、总结
上述就是变压器调整输出电压的常用方法。
不同的调节方法可以调节不同范围的输出电压，在调整变压器输出电压时，应根据实际情况选择合适的方法。
配电变压器的调压
E2－－－二次侧电动势 W1－－－一次侧匝数 W2－－－二次侧匝数 U1－－－一次侧额定电压 U2－－－二次侧额定电压
变压器旳调压方式是变化变压器一 次绕组抽头，借以变化变压比。一般 分为3挡。分接开关如下图所示。
三相星形绕组调压接线图
此开关基本原理是从变压器某一侧旳 绕组中引出若干分接头，经过分接开关， 由一分接头切换到另一分接头，以变换有 效匝数，到达调整电压旳目旳。即“高往 高调，低往低调”，它是针对二次电压来 说旳，二次电压高，则一次侧抽头往上调。
中性点。
④中性点调压电路，一般合用于电压等级为35KV及 下列旳多层圆筒式绕组.
（2）三相中部点调压无载调压开关。 ①该开关全部触头一字横排在水平面上。 ②由齿条带动动触头接相邻旳两个分接头。
（3）单相中部无载调压开关。 ①该开关安装在变压器箱盖上。 ②用于额定电流不不小于25A旳单相变压器。
无励磁分接开关剖面图
对于除后紧固连片，测量直流电阻合 格后，统计分接开关变换情况后方可投入
运营。
七、操作异常情况及处理措施 无载分接开关操作中异常情况处理措施
序号 操作中出现旳 处理措施 问题
1 操作机构卡滞
重新安装操动杆； 更换弹簧，调整动触头； 调整密封环松紧度
三、变压器调压方式
变压器有两种调压方式，一种是无 载调压，一种是有载调压。有载调压就 是在变压器运营时能够调解变压器旳电 压。无载调压和有载调压都是指变压器 分接开关旳调压方式，区别在于无载调 压开关不具有带负荷转换挡位旳能力， 因为这种分接开关在转换挡位过程中， 有短时断开过程，断开负荷电流会造成 触头间拉弧烧坏分接开关或短路，故调 挡时必须使变压器停电。
3.无载调压分接开关变换挡位旳操作环节：
主变压器分接头、调压方式及调压范围的选择
主变压器分接头、调压方式及调压范围的选择(1)分接头设置原则在高压绕组或中压绕组上，而不是在低压绕组上;尽量在星形联结绕组上，而不是在三角形联结的绕组上(如变压器为Dyn联结时，可在D联结绕组上设分接头);在网络电压变化最大的绕组上。
(2)调压方式的选用原则1)无调压变压器一般用于发电机升高变压器和电压变化较小且另有其他调压手段的场所。
2)无励磁调压变压器一般用于电压及频率波动范围较小的场所。
3)有载调压变压器一般用于电压波动范围较大，且电压变化频繁的场所。
4) 在满足运行要求的前提下，能用无调压的尽量不用无励磁调压;能用无励磁调压的尽量不用有载调压;无励磁分接开关应尽量减少分接数目，可根据电压变动范围只设最大、最小和额定分接。
5) 自耦变压器采用公共绕组调压时，应验算第三绕组电压波动不超过允许值。
在调压范围大、第三绕组电压不允许波动范围大时，推荐使用中压侧线端调压。
对于特高电压变压器可以采用低压补偿方式，补偿低压绕组电压。
6) 并联运行时，调压绕组分接头区域及调压方式应相同。
7)发电机升高变压器，一般可选用无励磁调压型。
330kV、500kV级升高变压器，经调压计算论证可行时，可采用不设分接头的变压器。
8)220kV及以上的降压变压器，仅在电网电压可能有较大变化的情况下，采用有载调压方式，一般不宜采用。
当电力系统运行确有需要时，在降压变电站可装设单独的调压变压器或串联变压器。
330kV、500kV级降压变压器宜选用无磁励调压型，经调压计算论证确有必要且技术经济合理时，可选用有载调压。
9) 110kV及以下的变压器，宜考虑至少有一级电压的变压器采用有载调压方式。
10)接于出力变化大的发电厂的主变压器，或接于时而为送端、时而为受端母线上的发电厂联络变压器，一般采用有载调压方式。
发电厂的联络变压器，经调压计算论证有必要时，可选用有载调压型。
11)直接向10kV配电网供电的降压变压器，应选用有载调压型。
变压器的有载调压电气原理
变压器的有载调压电气原理
变压器的有载调压电气原理是通过改变变压器的输入电压或输出电压来实现调压的。
具体的电气原理如下：
1. 基本原理：变压器是由一个或多个线圈（绕组）绕在共同的铁芯上组成的。
当电流通过一个绕组时，它产生的磁场通过铁芯传导到其他绕组。
根据磁感应定律，当磁场的变化导致绕组中的磁通量变化时，会在绕组中产生电动势。
2. 有载调压原理：变压器的输入电压和输出电压之间的比值称为变压器的变比。
通过改变变压器的变比，可以实现调压的目的。
在有载调压时，改变输入电压或输出电压的方式主要有以下几种：
- 改变输入电压：通过改变输入端的电压来调节输出端的电压。
这可以通过提供合适的输入电压来改变变压器的变比。
例如，将输入电压调高，输出电压也会相应增加。
- 改变输出电压：通过改变输出端的电压来调节输入端的电压。
这可以通过调整输出负载电阻来实现。
例如，增加输出电阻将使输出电压下降。
3. 稳压控制电路：为了实现精密的调压控制，常常需要使用稳压控制电路。
稳压控制电路可以实时监测输出电压，并根据需要调节输入电压或输出电压以保持稳定的目标值。
这可以通过反馈控制系统实现，其中输出电压的变化被测量并与
参考电压进行比较，然后通过调节输入电压或输出电压来纠正差异。
总之，变压器的有载调压电气原理是通过改变输入电压或输出电压来实现调压的。
这可以通过改变变压器的变比或使用稳压控制电路来实现。
变压器调压的方法
变压器调压的方法变压器调压的方法有多种，根据需要进行调整。
下面将详细介绍一些常见的变压器调压方法。
1. 利用变比调压法这是最基本的一种方法，通过改变变压器的匝数比来实现调压。
根据变压器的输入和输出电压关系：V1/V2 = N1/N2，其中V1和V2分别为输入和输出电压，N1和N2为变压器的输入和输出匝数。
需要调节输出电压时，可以改变变压器的输入匝数N1或输出匝数N2来实现。
2. 通过磁通调压法在变压器的铁心上加一块可移动的磁导片，通过调整磁导片与铁心的距离来改变变压器的磁通量，从而实现调压。
通常情况下，磁导片越接近铁心时，磁通量越大，输出电压也越高。
3. 调节输入电压法通过改变输入电压来实现调压。
这是一种较为常见的调压方法，特别适用于非正弦波电压调压。
可以通过调节变压器的输入电压，来改变输出电压的大小。
4. 自耦变压器调压法自耦变压器是一种只具有一个线圈的变压器，通过在线圈上选择合适的接点，改变输入输出匝数比，从而实现调压。
通常情况下，自耦变压器常用于小功率应用场合，可以通过改变接点位置来调整输出电压。
5. 隔离变压器与自耦变压器组合调压法将隔离变压器和自耦变压器结合使用，通过调节自耦变压器的输出电压和隔离变压器的输入电压实现调压。
这种调压方法可以实现更精确的调节。
6. 使用可变电容器法在变压器的自感线圈并联一个可调电容器，通过调节电容器的电容值来改变自感线圈的谐振频率，从而实现变压器的调压。
这种调压方法适用于较高频率的变压器。
7. 利用变压器的饱和特性调压法当变压器的磁通量达到一定值时，铁心会饱和，输出电压将不再随磁通量的变化而变化。
通过控制变压器的磁通量，可以实现输出电压的调节。
8. 使用调压器件法在变压器的输出端串联调压器件，如稳压二极管、可调稳压器等，通过调节调压器件的电阻或电流来改变输出电压，从而实现调压。
这种方法适用于小功率调压，也常用于电子设备中。
需要注意的是，不同的方法适用于不同的情况和应用场景，选择合适的调压方法需要根据具体的需求和变压器的特性来决定。
箱变调压方案
箱变调压方案简介箱变调压方案是一种用来调节电网电压稳定性的技术方案。
箱变指的是电网与用户之间的中间设备，其作用是将电网中的高压电能转换为适合用户使用的低压电能。
而调压方案则是为了保持箱变输出电压的稳定性，以满足用户对电能质量的要求。
本文将介绍箱变调压方案的原理、常见的调压方式以及相应的优缺点。
箱变调压方案原理箱变调压方案的基本原理是通过调整箱变的变压器参数，控制输出电压的稳定性。
一般来说，箱变的输入电压是从电网中获取的，变压器会将这个高压电压转换为适用于用户的低压电压。
而箱变的输出电压会受到多个因素的影响，包括电网的负载变化、电网电压波动以及用户的用电需求等。
因此，调节箱变的变压器参数可以达到调节输出电压的目的。
常见的调压方式1.手动调压方式手动调压方式是最简单的一种调压方式。
通过人工调整箱变的变压器参数，来达到调节输出电压的目的。
一般来说，箱变的变压器有多个可调参数，包括变比、连接组等。
通过调整这些参数，可以改变箱变输出电压的大小。
手动调压方式的优点是操作简单，成本低；缺点是需要人工进行调整，调试周期长，响应速度慢，不能实现自动化调压。
2.自动调压方式自动调压方式是一种更先进的调压方式。
它通过箱变控制器对箱变进行实时的监测和调节，以实现输出电压的稳定性和精确性。
自动调压方式一般采用反馈控制的方法，即通过测量箱变输出电压，并将测量结果与设定值进行比较，然后调整相应的变压器参数。
自动调压方式的优点是操作方便、调试周期短、响应速度快，可以实现自动化调压；缺点是成本较高。
3.无级调压方式无级调压方式是一种更高级的调压方式。
它通过箱变控制器对箱变进行高精度的监测和调节，以实现输出电压的精确稳定。
无级调压方式一般采用电子器件对箱变进行调节，其工作原理是通过改变箱变的变压器参数，实现对输出电压的连续调节。
无级调压方式的优点是调压精度高、响应速度快，可以满足用户对电能质量的高要求；缺点是成本较高，对设备和技术要求较高。
变压器调压档位选择的简易计算(详解)
变压器调压档位选择的简易计算（详解）电力系统即使在正常运行时，由于负载的变动，电压也是经常变化的。
电网各点的实际电压一般不能恰好与额定电压相等，实际电压与额定电压之差为电压偏移。
电压偏移的存在时不可避免的，但要求这种偏移不能太大，否则就不能保证供电质量，作为两个电网之间的联络变压器，经常需要调节该变压器的电压来调整网络之间的负载分配；有些对电压质量要求严格的用户，也经常要求连续调节变压器的电压，以保证电压偏移始终在规定范围内。
因此，对变压器进行调压（改变变压器的电压比）是变压器正常运行的方式。
变压器调压方式分为无载调压和有载调压两种。
为了改变变压器的电压比来调压，变压器必须使一次绕组具有几种分接抽头，以便改变该绕组的匝数，从而改变变压器的电压比。
连续及切换分接头的装置，通常称为分接开关。
如果需要换分接头必须将变压器从网路中切除，即不带电切换，称为无载（无励磁）调压，这种分接开关称为无励磁分接开关。
如果切换分接头不须将变压器从网路中切除，即可带负载切换，称为有载调压，这种分接开关称为有载分接开关。
本文介绍通过简易计算选择变压器调压分接头档位的方法。
一、计算基础知识简述1、电压损耗简易公式△U=(PR+QX)/ Un 的推导U1、U2分别是线路首端和末端电压，I为电流。
在电力系统里，图中ad线叫做电压降落，是个矢量；而od-oa （就是ac的长度）即U1、U2的有效值之差叫做电压损耗，这是个数值；对应的ab、db则被称之为横向压降和纵向压降。
一般来说，在电力系统中U1、U2的相角相差比较小，也就是说ab≈ac，所以我们一般就近似用ab的长度（横向压降）作为U1、U2的电压损耗（工程上这么干是完全没有问题的）。
那么，在这个问题就是个纯数学问题了：由于：代入得：2、双绕组变压器等值电路参数：式中： PK--------变压器的短路损耗Ud%-------变压器的短路电压百分值P0--------变压器的空载损耗I0%-------变压器的空载电流百分值RT--------变压器的高低压侧绕组总电阻XT-------变压器的高低压侧绕组总电抗GT--------变压器的电导(S)BT--------变压器的电纳(S)SN--------变压器的额定容量(MVA)UN--------变压器的额定电压(kV),当归算到高压侧,则取高压侧额定电压;归算到低压侧,则取低压侧额定电压.()()()()()B T T BT T B T T B T T N N T N T N N K T N N K T Y B B Y G G Z R R Z X X U S I B U P G S U U X S U P R ////100/%1000/100/%1000/202022====**=*=**=**=****二、有关考题解答为30+j10MVA.，最小负荷为0+j0MVA.，变压器铭牌显示为110±2×2.5%/10.5kV，忽略变压串联电阻及激磁支路，变压器归算至高压侧的电抗为12.1欧姆，假设变电站高压侧电压保持不变，要求变电所10kV母线电压变化范围不超出10.0—10.5kV，求该变压器的最佳分接头位置为。
无励磁调压和有载调压的区别
无励磁调压和有载调压的区别无励磁调压和有载调压都是指的变压器分接开关调压方式,区分在于无励磁调压开关不具备带负载转换档位的力量,由于这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必需使变压器停电。
因此一般用于对电压要求不是很严格而不需要常常调档的变压器。
而有载分接开关则可带负荷切换档位，由于有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需常常调档的变压器。
变压器有载调压的原理变压器的高压绕组终端区隔一些线匝就抽出一个接头，电源接在不同的抽头上，高压绕组的实际线匝数就不同，而低压绕组的线匝数是固定的，这样，变化的高压绕组匝数和不变的低压绕组匝数就构成了不同的变比，依据变压器变压的原理，低压绕组就可以随高压绕组接不同的抽头而变出不同的电压;高压绕组的抽头可以在线圈的电源侧，也可以在中心点侧，这都能不能转变其基本原理。
所以220KV以下的变压器抽头一般设在电源侧，更高电压的变压器抽头就设在高压绕组的中心点侧了;变压器一般都带抽头，以便现场依据实际电压来调整电压值。
但是无载调压占多数，主要是一般地区的电压变化不是那么频繁和幅度那么大，可以不用时时调整;但是有些地方对于电压要求比较严，有些地方的电压经常变化，就得使用有载调压了。
有载调压就是将上述绕组抽头都接在有灭弧力量的开关上，在外部通过远方掌握手的或自动调整电源好这些抽头的连接，从而达到随时调整低压绕组输出电压的目的。
调整时，这些开关先与需要的那个抽头接上，然后断开原来接通的抽头，由于有电压好运行电流的存在，所以跳开的开关与我们使用的其他电源开关一样，要灭弧后断开。
110kv变压器如何调压探讨
记录数据
记录调压前后的电压和电流数 据，以便后续分析。
恢复供电
调整完成后，检查变压器运行 正常，然后恢复供电。
调压操作注意事项及安全措施
注意事项
1
2
调压操作应由专业人员进行，非专业人员不得进 行调压操作。
3
调压前应确保变压器处于安全状态，断开电源， 防止触电。
调压操作注意事项及安全措施
01
调压过程中应密切观察电压表和 电流表，确保调压稳定。
型企业和城市电网等。Fra bibliotek3110kv变压器调压设备与技术
调压设备类型及特点
有载调压变压器
通过有载分接开关在变压器绕组的不同抽头之间进行切换，以达到调压的目的 。具有调压范围大、调节速度快、操作简便等优点，但需要配置有载分接开关 和相应的控制系统。
无励磁调压变压器
通过改变变压器高压侧的接线方式来改变变压器的变比，从而达到调压的目的 。具有结构简单、操作方便、成本低等优点，但调压范围较小，调节速度较慢 。
在选择调压设备和技术时，需要考虑维护和操作的方便性，如
设备的可维护性、操作简便性等。
04
110kv变压器调压操作流程与 注意事项
调压操作流程介绍
01
02
03
04
准备工作
确保变压器处于安全状态，断 开电源，准备好调压设备。
调压操作
根据需要调整变压器分接头， 观察电压表和电流表，确保调 压过程中电压和电流稳定。
适用场景
适用于对电压稳定性要求不高的场 合，如农村电网和偏远地区等。
复合调压方式
定义
复合调压是指同时采用有载调压 和无载调压两种方式进行调压的
方式。
特点
复合调压可以充分发挥两种调压 方式的优点，提高调压效率和适 应性。同时，由于可以灵活地选 择调压方式，因此可以根据实际
无载调压变压器的调压方法有什么
电气工程知识：无载调压变压器的调压方法有什么常用无载调压变压器一次电压为10千伏，二次输出电压为0.4千伏。
配电变压器分接开关的I挡位置为10.5千伏，II挡位置为10千伏，III挡位置为9.5千伏，一般应在II挡位置。
变压器分接头一般在高压侧抽出，高压绕组的抽头均接在分接开关上。
分接开关切换时，通常用旋转手柄来变更分接头的连接位置，以达到调压的目的。
旋转手柄装在变压器的箱盖上，在切换时，变压器必须短时停电。
调节分接开关的具体操作步骤：1、先停电。
断开配电变压器低压侧负荷后，用绝缘棒拉开高压侧跌落式熔断器，然后做好必要的安全措施。
2、拧开变压器上的分接开关保护盖，将定位销置于空挡位置。
3、调节挡位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：当变压器输出电压低于允许值时，把分接开关位置由I挡调到II挡，或由II挡调整到III挡；当变压器输出电压高于允许值时，把分接开关位置由III挡调到II挡，或II挡调整到I档。
4、当变压器分接头位置改变以后，必须用欧姆表或测量用电桥检查回路的完整性和三相电阻的一致性；因为分接头开关的接触部分在运行中可能被烧伤，长期未用的分接头也可能产生氧化膜等，这就会造成切换分接头后接触不良的现象，所以必须测量接触电阻，从测量结果中可以判断三相电阻是否平衡；若不平衡，其差值不得超过三相平均值的2%，并参考二次测量数据，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏变压器。
若多次切换后，三相电阻仍不平衡，一般可能是以下4种原因：1、分接开关接触不良，如接点烧伤，不清洁，电镀层脱落，弹簧压力不够；2、分接开关引出线焊接不良或多股导线有部分未焊好或断股；3、三角形接线一相断线，这样，未断线的两相电阻值为正常值的1.5倍，断线相的电阻值为正常值的3倍；4.变压器套管的导电杆与引线接触不良。
变压器正反调压原理及应用实例
变压器正反调压原理及应用实例作者：代永恒来源：《科学与财富》2020年第10期摘要：本文介绍了变压器正反调压原理，并结合具体变压器正反调压实例，简介了正反调压的工作过程及其注意事项，为检修、运行人员提供参考。
关键词：变压器; ;正反; ;调压; ;应用1 ;前言电力网的电压，是随运行方式和负载的大小变化而变化的。
电压过高和过低，都会影响变压器和供电设备的安全可靠运行。
为满足电压质量要求，需要改变变压器一次绕组分接开关的位置来实现调压。
调压方式可分为无载调压和有载调压两种。
无载调压需要在停电条件下，进行电压档位调节，它一般是采用线性调压方式，而有载调压能在运行状态下带负荷进行电压档位调节，调压方式有线性调压、正反调压和粗细调压三种。
大容量有载调压变压器主要采用正反调压和粗细调压两种调压方式，在相同条件下，因正反调压比粗细调压制造成本较低，且正反调压变压器绝缘结构较简单，而被广泛采用。
本文结合变压器正反调压应用实例，对变压器正反调压的工作过程及调压原理进行介绍，可为同行提供借鉴和参考。
2 ;正反调压工作过程正反调压适用于容量较大、电压等级较高，且需要较多电压档位的变压器中。
不同于线性调压的是，它是在有载分接开关上，安装了一个极性开关，通过极性开关，既可以改变调压绕组的匝数，还可以改变调压绕组的绕向，在相同条件下，其调压范围为线性调压的一倍。
主绕组与调压绕组的同名端用“*”表示，极性开关的中性点K连接主绕组的尾端抽头，中性点K也作为分接选择开关的一个静触头。
“+”、“-” 极性接头分别连接调压绕组的首、尾抽头。
当极性开关K位于“+”位置时，主绕组与调压绕组的绕向相同，产生的感应磁通方向也相同，感应电势相加，并假设分接选择开关从抽头X1开始调整，在抽头X1时，调压绕组匝数最多，总绕组匝数为主绕组和调压绕组匝数之和，此时对应的高压侧电压最高，相应变压器的直流电阻值最大。
当分接选择开关向抽头X2方向调节时，调压绕组匝数逐级减少，对应高压侧电压也逐渐降低，直至抽头X9时（此时，抽头X9与抽头K为同电位连接），调压绕组匝数为零，高压绕组全部为主绕组，此时对应的电压通常为额定电压，相应变压器的直流电阻值也最小。
配电变压器的调压
（2）有载调压装置调压注意事项： 有载调压分接开关变换挡位时应逐级 一次变换。
六、无载调压操作质量要求： 对于无载调压变压器先将其停运，打 开分接开关罩，检查分接开关的挡位，扭 动分接开关把手至所需的调整挡位；测量 分接开关变挡后一次绕组的直流电阻并做 好记录，通过计算要求线间差别不大于三 相平均值的2％。检查判断分接开关位置的 正确性后将定位螺钉或定位件固定死，记 录分接开关变换情况，合格后恢 6
手摇操作正常，就 地电动操作拒动 只能向一个方向变 换 切换开关切换时间 长或不切换 分接开关有局部放 电或爬电痕迹 无法操控方向
2
绕组直流电阻不稳定
有载分接开关操作中异常情况处理方法
序号 1 操作中出现的问题 开关跳跃 处理方法 清除交流接触器铁芯油污，必要时予以更 换； 调整分接开关 检查操作电源及控制回路正确性，消除后 做整体联动试验 用手拨动限位机构，在滑动处加少量油脂 润滑 调整弹簧或检修传动机构 排除尖端，加固紧固件，消除悬浮放电 检查电容回路，处理接触不良或更换电容
E2－－－二次侧电动势 W1－－－一次侧匝数 W2－－－二次侧匝数 U1－－－一次侧额定电压 U2－－－二次侧额定电压 变压器的调压方式是改变变压器一 次绕组抽头，借以改变变压比。一般 分为3挡。分接开关如下图所示。
三相星形绕组调压接线图
此开关基本原理是从变压器某一侧的 绕组中引出若干分接头，通过分接开关， 由一分接头切换到另一分接头，以变换有 效匝数，达到调节电压的目的。即“高往 高调，低往低调”，它是针对二次电压来 说的，二次电压高，则一次侧抽头往上调。
2.操作注意事项 （1）无载调压装置调压注意事项 ①将变压器转为检修状态，注意刚退出运行 的变压器箱体温度很高，特别是夏天，应 采取防止烫伤的措施。 ②柱上变压器调压操作人员应与带电部位保 持足够的安全距离。 ③分接开关把手卡滞时，严禁用扳手等工具 转动分接开关把手。 ④干式变压器应认真核对分接连片位置，调 整好应检查连片是否紧固。
110kv变压器如何调压探讨
某大型企业电力系统中变压器调压案例
背景介绍
某大型企业电力系统中的变压器是保 障生产车间稳定运行的重要设备。
02
变压器型号
该企业使用的变压器型号为S11-M5000/35。
01
实施效果
通过有载调压操作，成功解决了该企 业电力系统的电压波动问题，提高了 生产设备的稳定性和可靠性。
05
03
调压需求
为确保生产线的稳定运行，需要确保 电力系统的电压稳定，避免因电压波 动导致生产设备故障。
无功补偿
通过在变压器上安装无功补偿装置，可以改善电力系统的 无功功率分布，提高功率因数，降低线损。
优化运行方式
通过对变压器运行方式的优化，可以降低系统的能耗。例 如，合理安排变压器的轮换运行，可以降低由于空载损耗 带来的能源浪费。
节能效果评估
电能损耗降低
提高供电质量
通过上述的节能措施，可以明显降低电能 损耗，减少能源浪费。
调压过程中出现的谐波问题
总结词：谐波干扰
详细描述：变压器在调压过程中，可能会产生谐波电流和电压，对电力 系统造成干扰。谐波会加速电气设备的老化，影响设备的正常运行，严
重时甚至可能导致设备损坏。
解决方案：可以采取滤波措施，如加装滤波器或采用多重化技术，以减 少谐波的影响。同时，在进行设备设计和安装时，应尽量选用低谐波干 扰的设备。
采用有载调压方式，在 变压器高压侧进行调压 操作，同时考虑异常情 况下的应急调压措施， 确保电力系统的稳定运 行。
通过有载调压操作和应 急调压措施的实施，成 功解决了该核电站电力 系统的电压波动问题， 保障了核反应堆的安全 稳定运行。
THANKS
感谢观看
04
调压方案
采用有载调压方式，在变压器低压侧 进行调压操作，通过调整变压器线圈 匝数比，实现电压的调整。
变压器档位调节原理
变压器档位调节原理变压器是一种常见的电力设备，用于改变交流电的电压。
在变压器中，档位调节是一种常见的操作方式，可以调节变压器的输出电压。
本文将介绍变压器档位调节的原理和工作过程。
一、变压器档位调节的原理变压器档位调节是通过改变变压器的输入侧电压比例来实现的。
变压器的输入侧和输出侧分别有多个绕组，每个绕组之间通过互感作用连接。
变压器的输入电压和输出电压之间的关系是由绕组的匝数比决定的，即电压比等于绕组匝数比。
档位调节是通过改变变压器输入侧的绕组接线方式来改变电压比例。
在变压器的输入侧，有多个绕组可以选择接入电源，通过选择不同的绕组接入方式，可以改变输入电压和输出电压之间的比例关系，从而实现电压的调节。
二、变压器档位调节的工作过程变压器档位调节的工作过程主要包括以下几个步骤：1. 确定需要调节的电压范围：首先需要确定需要调节的电压范围，即输出电压的最大值和最小值。
根据需求确定调节范围可以使变压器在实际应用中更加灵活。
2. 选择合适的绕组接入方式：根据需要调节的电压范围，选择合适的绕组接入方式。
一般情况下，变压器的输入侧有多个绕组可以选择，每个绕组对应一个档位。
不同档位对应的绕组接入方式不同，通过选择不同的绕组接入方式可以改变电压比例。
3. 调节变压器的输出电压：根据需要调节的电压范围和选择的绕组接入方式，通过调节变压器的输入电压来实现输出电压的调节。
输入电压的调节可以通过调节输入电源的电压或者使用变压器的调压装置来实现。
4. 检查输出电压：在调节变压器档位后，需要检查输出电压是否满足需求。
可以使用电压表或其他测量设备来测量输出电压，确保输出电压在需要的范围内。
5. 调节细节优化：根据实际需求和工作情况，可以进行一些细节的优化调节，例如调节变压器的负载、温度等，以使输出电压更加稳定和准确。
三、变压器档位调节的应用变压器档位调节广泛应用于各个领域的电力系统中。
在电力系统中，变压器是一种重要的电力设备，用于将高电压输送到远距离的地方，并通过变压器将电压降低到用户需要的电压水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的调压方式
变压器的调压方式:分为有载调压和无载调压.它是改变变压器1次绕组抽头,借以改变变压比.一般分为3档.即高往高调,低往底调,它是针对2次电压来说的,2次电压高,则1次侧抽头往上调。
其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
变压器有两种调压方式，一种是无载调压，一种是有载调压。
有载调压就是在变压器运行时可以调解变压器的电压。
无励磁调压和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路，故调档时必须使变压器停电。
因此一般用于对电压要求不是很严格而不需要经常调档的变压器。
而有载分接开关则可带负荷切换档位，因为有载分接开关在调档过程中，不存在短时断开过程，经过一个过渡电阻过渡，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。
一般用于对电压要求严格需经常调档的变压器。
而有载调压分接开关一般有3个或者5个档位，根据实际情况调压，通常用1挡，即使电压保持5%Ue，以保证线路末端电压质量。
传统的调压是机械式，新型的都是电子的。
