潜水排污泵施工方案

潜水排污泵施工方案1. 背景介绍潜水排污泵是一种用于排放污水或废水的设备，广泛应用于建筑工地、市政工程和工业企业等场所。

本文档旨在介绍潜水排污泵的施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收和维护。

2. 施工前准备在开始施工潜水排污泵之前，需要进行以下准备工作：•设计方案：根据具体场地和需求，制定潜水排污泵的设计方案，包括泵的型号、规格和布置等。

•施工材料和设备：准备好潜水排污泵及其配套设备，如输水管道、电缆、控制箱等。

同时，检查这些设备的完整性和工作状态。

•现场勘察：对施工场地进行勘察，了解场地的地形、土质和水位等情况，确保施工的顺利进行。

•安全措施：制定施工的安全措施和应急预案，确保施工过程中的安全。

3. 施工过程3.1 安装潜水排污泵1.将潜水排污泵降入井中，确保泵的位置准确定位，并将泵与输水管道连接。

2.检查泵的固定装置，确保泵固定牢固，避免在运行过程中出现松动。

3.安装泵的上升管道，将其连接到接收管道或生态池等位置。

3.2 连接电缆和控制箱1.将电缆从泵体中引出，并与控制箱中的电源线连接。

2.检查电缆的防水性能，确保电缆无损坏并正确连接。

3.安装控制箱，将电缆引入控制箱内，并根据需要进行电线的连接。

3.3 调试和测试1.启动潜水排污泵，检查泵的工作状态以及泵的进出口压力等参数。

2.进行泵的调试和测试，确保泵能正常运行并满足工作要求。

3.检查泵出口的排放情况，确保排放的污水或废水符合相关标准。

4. 施工后验收和维护4.1 验收1.进行潜水排污泵的验收，检查泵的施工是否符合设计要求，是否存在安全隐患。

2.按照相关标准和规定，检查泵的工作效果是否达到预期目标。

4.2 维护1.制定潜水排污泵的维护计划，包括定期检查、清洗和维修等。

2.定期对泵进行维护保养，清除污泥和杂物，检查电缆和控制箱的完整性。

3.处理泵在运行过程中出现的故障，及时维修或更换损坏的设备部件。

5. 总结本文档介绍了潜水排污泵的施工方案，以及施工前的准备工作、施工过程中的注意事项和施工后的验收和维护。

潜水排污泵施工方案

潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。

它的安装和施工直接关系到设备的运行效果和使用寿命。

本文档将介绍潜水排污泵的施工方案。

2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。

- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。

- 确定施工所需材料和工具，并进行采购和准备。

3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。

确保泵体稳固并与周围环境没有干扰。

3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。

在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。

- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。

- 检查连接处是否密封，以免发生泄漏。

3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。

3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。

2. 根据设备要求，连接电源线和控制线。

确保接线正确无误。

3. 安装电气控制盘和开关箱，并进行相应的调试和测试。

3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。

- 确保电气系统正常工作，各个开关和控制装置灵活可靠。

- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。

3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。

包括清理施工现场、整理施工资料等。

4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。

- 严格按照安全操作规程进行施工。

- 使用合适的个人防护装备，如护目镜、手套等。

潜水排污泵安装方案

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

潜水泵安装施工方案

潜水泵安装施工方案潜水泵是一种能够将液体从较低位置抽送到较高位置的设备，广泛应用于建筑、矿山、工地等场所的降水、排污工作中。

以下是一份潜水泵安装施工方案，供参考：一、前期准备1.调查研究：对需要安装潜水泵的场所进行勘察，了解地质地形、水文地质条件等。

2.方案设计：根据调查研究结果，绘制设计草图，制定安装方案。

3.材料准备：根据设计方案，准备所需材料，包括潜水泵、电缆、连接管道、阀门等。

二、施工流程1.选择安装位置：根据设计方案确定潜水泵的最佳安装位置，要求尽量靠近抽水物体，并保证电源供应便利。

2.准备井筒：根据潜水泵的尺寸，开挖井筒并做好回填工作，保证井筒的稳固和密封。

3.安装井管：将井管垂直降入井筒中，与井筒连接并加以固定。

4.安装潜水泵：将潜水泵降入井管中，采用导绳将其固定在井管上部，确保潜水泵在井管中位置恰当，并可自由运动。

5.连接电缆：将电缆引入井管中，并与潜水泵进行连接，保证电缆的可靠性和密封性。

6.连接管道：根据具体需求，将出水管道导入井管中，并与潜水泵连接，保证管道的稳固和密封。

7.安装阀门：根据设计需求，在管道上适当位置安装阀门，以便控制水流和维护潜水泵。

8.连接电源：将电缆与电源连接，进行电气测试，确保潜水泵正常工作。

三、施工安全措施1.安全岗位设置：设立施工现场安全岗位，负责协调、监督施工安全，并对施工人员进行安全培训。

2.操作规范：要求施工人员通过专业培训，熟悉潜水泵的操作规范，并佩戴个人防护用品。

3.用电安全：确保电源和电缆的接地良好，以防电击事故发生，并遵守用电安全操作规程。

4.作业空间安全：根据施工场地和井筒的特点，设置临时围栏或警示标志，确保作业空间安全。

5.施工过程中应加强沟通，及时掌握施工进展情况，协调解决问题。

四、施工质量控制1.材料验收：对所采购的材料进行示范验收，确保材料的质量符合规定标准。

2.安装质量：确保潜水泵的安装位置准确，连接牢固，管道密封良好，电气设备正常工作。

潜水排污泵安装施工方案

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

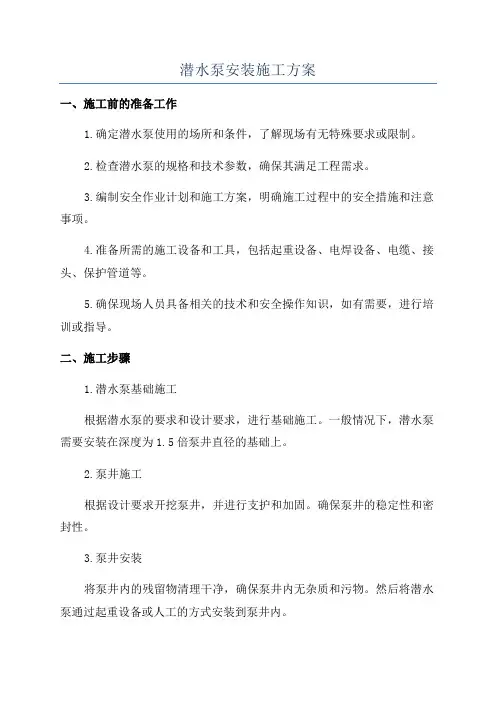

潜水泵安装施工方案

潜水泵安装施工方案一、施工前的准备工作1.确定潜水泵使用的场所和条件，了解现场有无特殊要求或限制。

2.检查潜水泵的规格和技术参数，确保其满足工程需求。

3.编制安全作业计划和施工方案，明确施工过程中的安全措施和注意事项。

4.准备所需的施工设备和工具，包括起重设备、电焊设备、电缆、接头、保护管道等。

5.确保现场人员具备相关的技术和安全操作知识，如有需要，进行培训或指导。

二、施工步骤1.潜水泵基础施工根据潜水泵的要求和设计要求，进行基础施工。

一般情况下，潜水泵需要安装在深度为1.5倍泵井直径的基础上。

2.泵井施工根据设计要求开挖泵井，并进行支护和加固。

确保泵井的稳定性和密封性。

3.泵井安装将泵井内的残留物清理干净，确保泵井内无杂质和污物。

然后将潜水泵通过起重设备或人工的方式安装到泵井内。

4.连接电缆和管道将潜水泵的电缆和管道通过接头和保护管道连接起来。

确保连接牢固和密封。

5.接通电源和调试将潜水泵的电缆与电源线路连接，进行接地并进行绝缘测试。

然后逐步通电并进行试运行，调整泵的运行参数，确保泵的正常运行。

6.系统调试和运行确保泵运行顺畅后，对整个系统进行调试和运行。

检查泵的进出口压力、温度等参数，调整泵的工作状态，确保系统的稳定和可靠运行。

三、施工注意事项1.在施工过程中，要注意安全。

保证现场人员的安全和施工设备的正常运行。

2.施工过程中，要保持现场的清洁和整齐。

保证施工现场的通风良好并且无积水。

3.施工完毕后，要对施工过程进行认真记录和总结，包括施工过程中出现的问题和解决方案。

4.施工结束后，及时清理现场和归还设备，进行施工报验和竣工验收。

以上就是潜水泵安装施工方案的基本内容，具体的施工方案还需根据具体项目的要求和条件进行调整和优化。

在实施施工过程中，还需严格按照相关的安全规范和操作规程进行操作，遵守各项施工要求，确保施工过程的安全和质量。

潜水排污泵安装与施工细节

管道安装：按照设计图纸和相关规范进行管道安装，确
保管道的密封性和稳定性
泵的安装：将泵按照设计图纸和相关规范进行安装，确
保泵的稳定性和安全性
电缆连接
电缆线应固定好，避免松动和晃动。
电缆应选择防水、耐腐蚀、耐油、耐高温的多层胶皮电缆。
电缆线应接入潜水排污泵的接线盒内，并确保密封良好。
电缆线应远离高温和易燃物品，并保持干燥。
安装时应确保泵的基础平整、稳固，确保泵在工作过程中不会发生倾斜或位移。
潜水排污泵的电缆连接应牢固、可靠，电缆不能承受外力。
安装时应确保泵的进、出口法兰连接密封良好，螺栓紧固。
维护保养要求
定期检查潜水排污泵的密封件和轴承，确保其正常运转。定期清理潜水排污泵的吸入口和出水口，防止堵塞。定期检查潜水排污泵的电缆和电机，确保其绝缘良好。按照厂家推荐的润滑油型号，定期为轴承添加润滑油。
关闭出水阀，打开水泵的排气阀，启动水泵，排尽泵体内的空气。
添加标题
添加标题
添加标题
添加标题
检查水泵和电机是否牢固安装，确保无松动现象。
缓慢打开出水阀，观察出水流量和压力是否正常，如有异常及时处理。
03 潜水排污泵的注意事项
安全注意事项
确保电源连接正确，防止短路或断路
定期检查潜水排污泵的密封件和轴承，确保正常运转
安装电机
检查电机是否完好无损
将电机放置在适当的位置，确保稳定牢固
连接电机的电源线和控制线
完成电机的安装后，进行测试运行确保正常工作
连接管路
确定管路走向和布局清理管路内壁并确保畅通连接管路并固定检查管路密封性和连接牢固性
灌水试验

深潜污水泵安装工艺

深潜污水泵安装工艺
深潜污水泵安装是一项关键的工艺，以下是一些安装指导和步骤。

1. 确定泵的位置：选择一个适当的位置来安装深潜污水泵。

确
保该位置靠近污水源，并且易于维护和修理。

2. 准备安装材料：确保准备好所需的安装材料，包括水泵、水
泵管道、支架、密封件等。

3. 安装泵支架：根据需要，使用支架将泵固定在所选的位置上。

确保支架稳固，能够承受泵的重量。

4. 连接管道：使用适当的连接件将水泵与进水管道和出水管道
连接起来。

确保管道连接紧固，以防止泄漏。

5. 密封连接处：使用密封件来确保泵与管道之间的连接处密封。

这将防止水泄漏和压力损失。

6. 验证安装：在安装完成后，进行一次验证测试，以确保泵正
常运行。

检查是否有任何泄漏或异常声音。

7. 进行调试：根据需要，调整泵的参数，如起动压力、停止压
力等。

确保泵在正常工作范围内运行。

以上是深潜污水泵安装的主要步骤和指导。

在进行安装工作时，一定要遵循相关的安全规范和操作指南。

如果有需要，总是参考具
体的安装手册，以确保正确安装和操作。

潜水排污泵安装与现场施工细节

潜水排污泵安装与施工细节潜水排污泵安装;潜水排污泵的施工细节；水泵安装与施工细节分析。

—无负压设备安装1、水泵安装如图所示进行安装(1) 水泵安装前检查管口保护物和堵盖完好无损。

(2) 水泵联接管道的内部和管端清洗干净，管中无杂物，密封面和螺纹不损伤，管道设置支架，连接法蓝端面平行，螺纹管接头轴线对中，不借法蓝螺栓或管道接头强行连接管道。

(3) 水泵与管道连接后，复检水泵的原找正精度，发现偏差及时调整管道，水泵与管道连接后，不在管道上进行焊接或气割，确因需要拆下管道或釆取必要措施，以防渣物进入水泵。

(4) 与水泵有关的润滑、密封、冷却和液压系统的管道清洗干净保持畅通。

(5) 水泵安装后进行水泵及附属系统的运转调试、保证运转良好，仪表信号指示正常。

2、稳流罐安装如图所示进行安装加压水東.自来水管电控柜预留孔)00八100*300 (1) 安装前，对基础自检合格，对设备基础纵向、横向基准中心线，标高基准点有关测量资料进行复核，对其数据进行复查。

(2) 设备基础的偏差应符合规范要求。

(3) 根据基准点定设备放纵向中心线和横向中心线，并用油墨将各线做出标记和记录。

(4) 按工艺流程图及土建基础部位划出安装基础线及定位标记、并检验是否符合要求。

(5) 将设备用吊装机具等起重设备将压力容器按定位标记吊装就位。

(6) 调整找正设备使其与基准标记重合，并加以固定。

二全自动潜水排污泵安装如图所示进行安装DNDN1匸10室内地坪立面图DN1LJMM C201安装前检查首先检查泵轴是否转动灵活，若发现泵轴转动不灵活，应排除故障后再安装其次检查进水胶管有无破损，如有开裂要及时粘补;再者检查各紧固螺栓有无松动，要拧紧松动的螺栓；最后检查潜水泵的电机绕组【电缆线绝缘电阻，只有不低于0 5兆欧才允许安装使用。

2正确配电电源线应按规定选用，电缆线要架空。

10KW以下的潜水泵可以直接启动，10KW以上的潜水泵应配备降压启动柜；电缆线需放入输水管法兰盘的凹槽内。

潜水泵安装工程施工方案

潜水泵安装工程施工方案一、施工前准备工作：1.梳理工程图纸和设计规范，确保施工符合设计要求。

2.成立施工管理团队，明确各个责任岗位，做好协调与配合工作。

3.确定施工计划，包括工期、施工顺序和安全措施等。

4.采购与搬运所需工具、设备和材料，并对其进行检验和登记。

5.对潜水泵所在的水池或井口进行清理和消毒处理，确保施工环境符合卫生要求。

6.制定安全技术措施和操作规程，并进行培训与安全教育。

二、施工步骤：1.进行现场测量和布线，确保潜水泵的安装位置和连接管道的位置准确。

2.安装潜水泵支架，确保其稳固可靠，并进行验收。

3.安装潜水泵，根据图纸要求进行连接和固定。

4.安装与潜水泵相连的电气设备，包括电缆、电控箱和开关等。

5.进行水流通道的调整和连接，确保水泵的进出水口与管道连接无误。

6.安装水压表、流量计等附属设备，用以监测潜水泵的运行状态。

7.连接电源，进行电气接线和调试，确保潜水泵的正常运行。

8.进行试运行，验证潜水泵的性能和工作效果，记录并备案。

9.进行设备的保养和维护，定期对潜水泵及其周边设施进行检查和维修。

三、安全措施：1.在施工现场设置安全警示标志，指示安全通道和紧急疏散路线。

2.工作人员必须穿戴符合安全要求的劳保用品，如安全帽、防护手套、防护眼镜等。

3.将施工区域进行隔离，禁止未经许可的人员进入施工现场。

4.进行电气设备的接地保护，防止触电事故的发生。

5.定期检查潜水泵的接地和绝缘，确保安全可靠。

6.严禁在施工现场吸烟或进行其他可能引发火灾的行为。

7.对施工现场进行定期清理，防止杂物堆积导致的安全隐患。

8.配备灭火器材，并进行培训使用方法，确保施工现场的消防安全。

四、质量控制：1.严格按照图纸要求和相关规范进行施工，确保潜水泵的安装位置和固定方式正确。

2.检查潜水泵与管道连接的密封性和牢固性，防止漏水和松动现象发生。

3.对潜水泵的电气设备进行耐压试验和绝缘测试，确保其安全可靠。

4.在试运行阶段，对潜水泵的运行状态进行监测，包括电流、电压和水压等参数。

潜水泵安装施工方案

潜水泵安装施工方案潜水泵安装是一项重要的施工工程，为了确保安装质量和工程的顺利进行，需要制定详细的施工方案。

以下是一个潜水泵安装施工方案，总计约700字。

一、施工前准备1. 确认潜水泵安装位置：根据需求确定潜水泵的安装位置，考虑到泵房的布置、工作环境、管道连接等因素。

2. 准备所需材料和设备：根据设计方案准备好所需的潜水泵、管道、阀门、电缆等材料，同时准备好所需的施工工具和仪器设备。

3. 施工区域准备：清理施工区域，确保施工区域干净整洁，同时进行必要的防护措施，防止灰尘和杂物对设备和施工的影响。

4. 安全措施：制定必要的安全措施，配备必要的安全设备和防护用品，确保施工过程中的安全。

二、施工步骤1. 安装泵体：根据设计方案，将泵体放置在预定位置，确保泵体与地面垂直，并采取加固措施，提高设备的稳定性。

2. 连接管道：根据设计方案和现场情况，进行管道接口的连接。

首先修整管道，确保管道口整齐光滑，然后使用密封胶封闭管道接口，确保连接处的严密性。

3. 安装电缆：根据设计方案和现场情况，将电缆连接泵体和电源。

首先将电缆穿过潜水泵的电缆孔，然后根据设备规格连接电缆，注意切勿扭曲和拉伸电缆。

4. 调试和检验：安装完成后，进行必要的调试和检验。

首先检查电路是否通畅，然后开启电源，观察潜水泵的运行情况，确保设备能正常工作。

同时，还需进行必要的性能检测，确保潜水泵符合设计要求。

5. 文件整理：在施工结束后，整理施工文件，包括施工过程记录、设备使用说明书、安全检测报告等，妥善保存。

三、施工安全措施1. 工作人员必须穿戴好安全防护用品，包括安全帽、防护眼镜、防护手套等。

2. 严禁一人独自作业，必须有两人以上互相配合。

3. 施工现场必须进行标示和设立隔离带，防止无关人员进入施工现场。

4. 操作精神集中，严禁酒后施工。

5. 施工现场必须配备急救箱和灭火器，并定期进行检查和维护。

以上是一个潜水泵安装施工方案的简要内容，通过严格遵循施工方案和安全措施，可保证潜水泵安装工程的质量和安全。

深潜污水泵安装工艺

深潜污水泵安装工艺一、安装前的准备工作1. 确认污水泵的型号和规格，以及安装位置。

2. 检查污水泵和相关管道设备的完好性和适用性。

3. 清理安装位置，确保没有障碍物和杂物。

4. 准备好所需的安装工具和材料。

二、安装步骤1. 安装固定支架：根据安装位置的要求，选择适当的支架进行安装，确保支架稳固牢固。

2. 安装污水泵：将污水泵放置在固定支架上，根据污水泵的操作说明书进行正确的连接和固定。

3. 连接进水管道：根据污水泵的进水接口和相关管道设备的布置，使用合适的接头连接进水管道。

4. 连接出水管道：根据污水泵的出水接口和相关管道设备的布置，使用合适的接头连接出水管道。

5. 接通电源：将污水泵的电源线接入电源插座，并确保电源稳定和可靠。

6. 进行测试和调试：在安装完毕后，进行污水泵的测试和调试，确保其正常运转和流量符合要求。

7. 完善安装：根据具体情况，进行相关配管和电线的保护和固定，确保安装的完整性和安全性。

三、安全注意事项1. 在安装过程中，要确保操作人员的安全，避免发生触电、碰伤等事故。

2. 在接通电源之前，确认所有连接处的紧固件已经固定好，避免发生漏水等情况。

3. 在测试和调试过程中，要保持机器和周围环境的清洁，避免污水泄漏等情况。

四、维护保养1. 定期清洗和检查污水泵的滤网和过滤器，保持其畅通无阻。

2. 定期检查和紧固污水泵的连接件，确保其稳固可靠。

3. 如果发现异常情况（如噪音过大、流量减小等），及时进行维修和调试。

以上是深潜污水泵安装的工艺步骤和注意事项，希望对您有帮助。

潜水泵安装工程施工方案

潜水泵安装工程（1）准备工作1）安装使用前, 应仔细检查潜水泵外表是否完好无损, 各连接处有无松动、漏油、电缆线有无碰划裂。

并仔细检查年铭牌说明的流量、扬程、电压等, 以便正确使用。

2）用兆欧表测量潜水泵的冷态绝缘电阻应大于50M欧, 低于应进行除潮处理, 合格后方可使用。

3）潜水泵应独配相应的电闸开关, 和可靠接地, 双绿相间的为接地线。

4）如潜水泵配带的电缆线不够长时, 如所接的电缆线径必须是原水泵线的1倍, 并且接头接牢, 并尽可能减少线接头, 且接头禁没水中。

5）检查启动运行时是否正常（空运行不超过10秒）, 转向是否正确（泵盖上标明方向）, 三相潜水泵如转向不对, 调换任意两根主线即可。

6）潜水泵应在手柄或吊环孔上串绳以提放备用, 严禁用电缆吊、放、提、拉水泵。

（2）电气接线1）电气线路连接应由正式电工按照电气接线图施工, 并应按照当地的安全规程操作。

2）将电缆封头去除, 再用接线端子套上并压紧, 保证牢固可靠,并按规定的接线方式接线。

3）注意标牌上的参数, 并将额定电压及频率与主电压及频率进行比较。

在电压相差较大时, 不能开启电机。

4）电缆线的外护套不能有任何损伤、破皮痕迹。

5）检查水泵的保护装置, 确保其接线的正确:检测水泵侧机械密封的导叶内油水信号探头（YS）在正常状态下, 用万用表检查, 其阻值为无穷大。

检测三相绕组的过热保护探头（WC）在正常状态下, 用万用表检查, 其阻值为零, 即电路为接通状态。

检测电缆线接线腔密封的渗漏传感器（JS）在正常状态下, 用万用表检查, 其阻值为无穷大。

检测电机侧机械密封的渗漏浮球传感器（XL）在正常状态下, 用万用表检查, 其阻值为无穷大。

水泵安装前, 在无水状态下, 电机瞬时通电。

其转向应与转向标志一致。

（3）安装水泵是整个泵站系统中的重要设备, 系统未安装前（管道、阀门、电控系统）, 不要随意拆箱或将水泵长期裸露在野外或搁置在条件恶劣的场合。

潜水泵安装技术方案

潜水泵安装技术方案潜水泵是一种将电机与水泵直接联接在一起的水泵，其特点是安全可靠、使用方便、运行稳定。

潜水泵广泛应用于农业灌溉、城市供水、建筑工程排水、水系污水处理、石油化工、矿山冶金等领域。

下面是一个潜水泵安装技术方案。

一、安装前准备1.验收设备：在安装之前，要先验收潜水泵和相关附件，确保其完好无损。

2.确定安装位置：根据实际需求和现场条件，确定潜水泵的安装位置。

一般来说，潜水泵应远离易燃、易爆和腐蚀性物质，且易于维修和运行。

3.准备材料和工具：准备好安装所需的螺栓、膨胀螺丝、密封垫片、橡胶管、电缆、扳手、电钳、焊接设备等。

二、安装步骤1.挖掘泵井：首先，在安装位置挖掘泵井，确保泵井底部平整。

泵井的尺寸应根据潜水泵的尺寸和设计要求确定。

2.安装泵体：将潜水泵的泵体放入泵井中，确保泵体垂直。

使用螺栓或膨胀螺丝将泵体固定在泵井中。

3.连接电缆：将泵体上的电缆通过井口拉出，根据电缆长度和需要，剥开电缆皮，连接电缆和电源。

4.安装配管：根据实际需求，安装合适的配管，将潜水泵的出水口与配管连接起来。

确保配管连接牢固且无漏水现象。

5.接地处理：将潜水泵的金属外壳接地，以增强安全性能。

6.调试运行：在安装完毕后，进行调试运行。

打开电源，检查潜水泵是否正常运行，是否有异常声音或震动等现象。

如发现异常情况，应及时停机处理。

7.安装完毕：经过调试运行后，确认潜水泵正常运行，无异常情况后，安装工作完成。

三、注意事项1.安装前，要进行相关设备的验收工作，确保设备完好无损。

2.在挖掘泵井时，要注意井壁的稳定和防止坍塌的情况，确保施工人员的安全。

3.安装过程中，要确保潜水泵的垂直性，避免出现倾斜导致效果不佳。

4.潜水泵的电缆要选择合适的规格和长度，确保电缆能够正常传输电力。

5.潜水泵安装完成后，要进行调试运行，确保潜水泵正常运行，无异常情况。

6.安装完毕后，要及时清理现场，确保施工环境整洁。

总结：以上是一个潜水泵安装的技术方案，按照这个步骤进行安装，并注意相关注意事项，可以确保潜水泵正常运行，达到预期效果。

潜污泵施工方案

潜污泵施工方案1. 引言本文档描述了潜污泵施工方案，包括施工前的准备工作、施工过程中的安全注意事项、施工步骤以及施工后的检验和维护等内容。

潜污泵施工方案的目的是确保施工过程安全有效，以提高潜污泵的运行效率和使用寿命。

2. 施工前的准备工作在进行潜污泵施工之前，需要进行以下准备工作：•确定施工现场：根据工程需求确定施工的位置和区域，并进行现场勘测和测量。

•安全检查：对施工现场进行安全检查，确保没有隐患和危险物品，如有必要，采取相应的安全防护措施。

•材料准备：准备需要使用的潜污泵及其配件、工具设备和施工材料。

•施工计划：制定潜污泵施工的详细计划，包括施工步骤、时间安排和人力资源等。

3. 施工过程中的安全注意事项施工过程中需要严格遵守以下安全注意事项：•人员防护：施工人员必须佩戴安全帽、安全鞋和工作手套等个人防护装备。

•用电安全：施工现场应使用合格的电源设备，并对电源线路进行检查和维护，确保用电安全。

•防火措施：在施工现场应设置消防器材，并保持施工区域的整洁，以减少火灾风险。

•潜水施工：如果需要在水下进行施工，施工人员必须具备潜水证，并使用合适的潜水装备。

•施工道路：施工现场应设置施工道路和标志，确保施工区域的交通安全。

4. 施工步骤4.1 准备工作•清理施工区域：清除施工现场上的杂物和垃圾，确保施工区域整洁。

•安装泵井：根据设计要求，挖掘泵井并进行固定和支撑工作。

•安装管道：根据设计要求，安装相应的进、出水管道，并进行密封处理。

4.2 安装潜污泵•安装潜污泵：将潜污泵依次放入泵井，确保泵体与管道连接紧密，并进行密封处理。

•接线连接：根据电气接线图，将潜污泵的电源线路与电源进行正确连接，并进行绝缘处理。

4.3 调试和测试•泵体检查：检查潜污泵的各个部件是否安装正确，是否存在松动或漏水等问题。

•电气测试：进行电气测试，确保潜污泵的电源和控制电路正常工作。

•运行试验：启动潜污泵，观察其运行情况，如有异常情况及时处理，并记录泵的运行参数。

潜水排污泵安装工艺

潜水排污泵
4.3.1安装前的准备工作
1）检查潜水排污泵的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和设备试验报告是否齐全。

2）检查设备外表如壳体、电机、导杆、耦合装置等是否变形，零件是否齐全。

3）复测土建工程的标高是否与满足设计图纸要求，以及检查所有的埋件留孔要求是否符合安装条件。

4.3.2设备安装
1）、就位后潜水泵知名度位置偏差控制在±10mm范围内，安装泵的底座，调整其水平度偏差不大于1/1000。

2）、弯座下法兰（进水管法兰）的垂直允许偏差应控制在1/1000；
弯座上法兰（出水管法兰）的横向水平度偏差不大于1/1000。

3）、复测水泵叶片外缘与壳体间的径向间隙均匀，其间隙偏差值不大于产品技术规定40%。

4）、耦合装置与水泵出口法兰的连接应按制造厂规定的力矩扳手拧紧，连接必须牢靠，耦合装置应保证潜水泵放下时自动准
确地连接。

5）、双导杆安装应保证相互平行垂直，平行度偏差不大于±2mm，垂直度偏差应小于1/1000，全长偏差值应不大于±3mm。

6）、双导杆安装后应确保潜水排污泵能顺利地吊上吊下。

7）、检查潜水泵电缆应安装整齐、牢固、长度合适，不得有过量
松驰而产生晃动，电缆外表面不得有任何裂痕、机械损伤现象。

8）、所有出水管道、弯管、过墙管道系统联接整齐，法兰处应联接紧密无间隙。

9）、潜水排污泵的绝缘应可靠，用1000V高阻表测得电缆示端绝缘电阻值不得小于5MΩ
10）、短时间通电试转，叶轮应与泵的指示旋转方向一至。

潜水泵安装施工方案及工艺方法

潜水泵安装施工方案及工艺方法潜水泵是一种将电机直接装配在泵体内部，通过轴封或者深井密封装置将电机与泵体分隔开来，且同时在水中工作的抽水设备。

下面是一个潜水泵安装施工方案及工艺方法的详细介绍。

1.施工前的准备工作：(1)根据工艺图纸要求，确定潜水泵的安装位置和布置方式；(2)检查潜水泵的型号、规格和数量是否符合要求；(3)准备安装所需的设备、工具和材料；(4)对施工现场进行清理，确保施工现场的安全和整洁。

2.施工步骤：(1)按照设备安装图纸要求，选定潜水泵的安装位置，并进行标记；(2)在安装位置上进行基础开挖，并按照图纸要求浇筑潜水泵基础。

基础的尺寸和深度应符合设计要求，并保证基础的平整和牢固；(3)进行电缆管道的埋设。

根据设计要求，在潜水泵基础旁边进行电缆管道的埋设，保证电缆的安全；(4)进行潜水泵的安装。

将潜水泵的电缆通过电缆管道引入基础内部，并将潜水泵安装在基础上。

安装时要注意潜水泵的连接方式和防水措施；(5)进行电缆连接。

将潜水泵电缆与电源线连接，并进行绝缘处理和固定；(6)将潜水泵的进水管道和出水管道连接到水源和用水设备上，并进行密封和固定；(7)进行系统调试和试运行。

按照操作规程，进行启动和停止潜水泵，并检查其运行状态和性能是否正常；(8)完成施工记录和验收。

3.安全注意事项：(1)进行施工前，要对施工人员进行安全教育和培训，保证施工人员能够正确操作设备和工具；(2)在施工现场，要设置明显的安全警示标志，并保持施工现场的整洁和安全；(3)在进行电缆施工时，要注意电缆的绝缘处理和固定，避免电缆磨损或者短路；(4)在进行水管道连接时，要注意密封措施，确保水源和用水设备之间无漏水现象；(5)在进行试运行时，要进行仔细观察，注意检查潜水泵的运行状态和性能，避免发生设备故障和事故。

通过以上的安装施工方案及工艺方法，可以确保潜水泵在安装过程中能够正确连接，运行稳定，并能够满足实际工作需要。

同时，注意安全施工，保证施工人员和设备的安全。

潜水排污泵安装注意事项

潜水排污泵安装注意事项
潜水排污泵安装注意事项
潜水排污泵是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

潜水排污泵安装注意事项：
1、确认正确的电机的旋转方向
应搞清电机的旋转方向，现在有许多类型的高扬程潜水泵正转和反转时皆可出水，但反转时出水量小、电流大，其反转时间长了会损坏电机绕组。

2、电缆线安装与潜水泵的绝缘电阻要求
安装潜水泵时，电缆线要架空，电源线不要太长。

潜水泵下水或提出时切勿使电缆受力，以免引起电源线断裂。

潜水泵工作时不要沉入泥中，否则会导致电机散热不良而烧坏电机绕组。

3、避免频繁开关
不要频繁地开关潜水泵，这是因为电泵停转时会产生回流，若立即开机，会使电机负载启动，导致启动电流过大而烧坏绕组。

由于启动时电流很大，频繁启动也会烧坏潜水泵电动机绕组。

4、当潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置；当提升含较多纤维物污水时，宜采用大通道潜水排污泵。

5、当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出。
