机械设计课程设计说明书设计题目：减速器学校：专业：机械设计制造及其自动化班级：姓名：学号：指导教师：完成日期:一、拟定传动方案为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速wn，即n w =601000vDπ⨯=6010000.7300π⨯⨯⨯=44.59 r/min由电动机驱动单向运转、两班制工作、每年工作日为300天、工作寿命为8年，工作机为带式运输机、有轻震。

原始数据：滚筒直径 300 mm输送带速度 0.7 m/s输送带主轴扭矩 900N m⋅设计工作量：1减速器总装配图一张2齿轮、轴零件图各一张3设计说明书一份32ηηηη2345η=0.97带的效率1η=0.99 滚动轴承的效率2η=0.97 斜齿轮的传动效率3mN m 332.57 N m 959.72 N m传动件的计算带的传动计算中间轴Ⅱ低速轴Ⅲ133.73m) 传动比效率)L K K α=（1.31+0.17带的根数z 61.39=4.31 取带的初拉力的最小值z=3.765⨯1[11H H Z Z u u σ⎛± ⎝）确定公式内的各计算数值10-30选取区域系数m =3.326×mm由电动机驱动单向运转、两班制工作、工作寿命为年，工作机为带式运输机、有3z =3.005⨯[3221H u Z u σ⎛± ⎝）确定公式内的各计算数值10-30选取区域系数33min 04.8511023.83503.49P d A mm n ==⨯=ⅠⅠ考虑到要在轴上开键槽，查《机械设计手册》表15-7，选7308AC 号角接触球轴承初取因为带轮L =65 mm ，2、轴的结构设计（1）拟定轴上零件的装配方案（2）根据轴向定位的要求确定轴的各段直径和长度1）取d Ⅰ-Ⅱ=25 mm ，因为大带轮的轮毂宽度取65mm ，故取L Ⅰ-Ⅱ=65 mm2）第Ⅰ-Ⅱ段右端需要轴肩定位，故d Ⅱ-Ⅲ=32 mm ，轴承端盖的总宽度为20 mm （有减速器和轴承端盖的机构设计而定）根据轴承的装拆及便于对轴承添加润滑脂的要求，取端盖外端面与联轴器的,距离为30mm 。

减速器机械课程设计

机械设计减速器设计说明书系别：专业：学生姓名：学号：指导教师：职称：目录第一部分设计任务书 (4)第二部分传动装置总体设计方案 (5)第三部分电动机的选择 (5)3.1 电动机的选择 (5)3.2 确定传动装置的总传动比和分配传动比 (6)第四部分计算传动装置的运动和动力参数 (7)第五部分 V带的设计 (8)5.1 V带的设计与计算 (8)5.2 带轮的结构设计 (11)第六部分齿轮传动的设计 (12)第七部分传动轴和传动轴承及联轴器的设计 (18)7.1 输入轴的设计 (18)7.2 输出轴的设计 (23)第八部分键联接的选择及校核计算 (29)8.1 输入轴键选择与校核 (29)8.2 输出轴键选择与校核 (29)第九部分轴承的选择及校核计算 (30)9.1 输入轴的轴承计算与校核 (30)9.2 输出轴的轴承计算与校核 (30)第十部分联轴器的选择 (31)第十一部分减速器的润滑和密封 (33)11.1 减速器的润滑 (32)11.2 减速器的密封 (33)第十二部分减速器附件及箱体主要结构尺寸 (33)设计小结 (36)参考文献 (36)第一部分设计任务书一、初始数据设计一级直齿圆柱齿轮减速器，初始数据F = 1400N，V = 2m/s，D = 320mm，设计年限（寿命）：10年，每天工作班制（8小时/班）：2班制，每年工作天数：300天，三相交流电源,电压380/220V。

二. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计V带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计第二部分传动装置总体设计方案一. 传动方案特点1.组成：传动装置由电机、V带、减速器、工作机组成。

2.特点：齿轮相对于轴承对称分布。

3.确定传动方案：考虑到电机转速高，V带具有缓冲吸振能力，将V带设置在高速级。

减速器的机械设计

减速器的机械设计减速器是机械传动系统中常用的一种装置，用于减速、增加扭矩及改变转向的作用。

它通常由输入轴、输出轴、齿轮组成，并配有支撑轴承、油封、齿轮挡圈等部件。

减速器的机械设计包括齿轮、轴承、封堵等方面，要求齿轮传动稳定、承载能力强、耐磨性好，并且要考虑成本、制造和维护成本等因素。

在减速器的机械设计中，关键的一步是齿轮的设计。

齿轮是决定减速器传动比和承载能力的主要部件。

在齿轮设计中，需要考虑齿轮的模数、公法线距、压力角、齿轮的硬度等因素。

齿轮的模数是一个常用的参数，它是指在齿轮设计中用来刻画齿轮尺寸的一个参数，一般表示为m。

公法线距是齿轮设计中控制齿轮尺寸的另一个参数，一般表示为p。

压力角则是用于描述齿轮齿顶和齿根接触方式，是齿轮设计中重要的参数之一。

齿轮硬度也是关键参数之一，用来控制齿轮的耐磨性和承载能力。

除了齿轮设计之外，减速器的机械设计还需要考虑支撑轴承和封堵件的设计。

支撑轴承用于支撑输入轴和输出轴，保证它们转动的平稳和稳定。

封堵件则用于保护减速器内部不受外界灰尘、水分等物质的影响，延长减速器的使用寿命。

在减速器的机械设计中，还需要考虑制造和维护成本等因素。

减速器的制造成本主要由齿轮、轴承和封堵件等部件的制造成本、制造工艺费用构成。

维护成本则主要由维修和更换部件等费用构成。

总的来说，减速器的机械设计是个复杂的过程，需要考虑多种因素。

只有在考虑全面的情况下，才能够设计出高效、稳定、耐用的减速器。

作为减速器制造厂家或是设计师，在进行减速器的机械设计之前，还需要了解客户的需求，仔细分析客户的使用环境和工艺流程，以便设计出适合客户的减速器。

机械设计减速器示意图

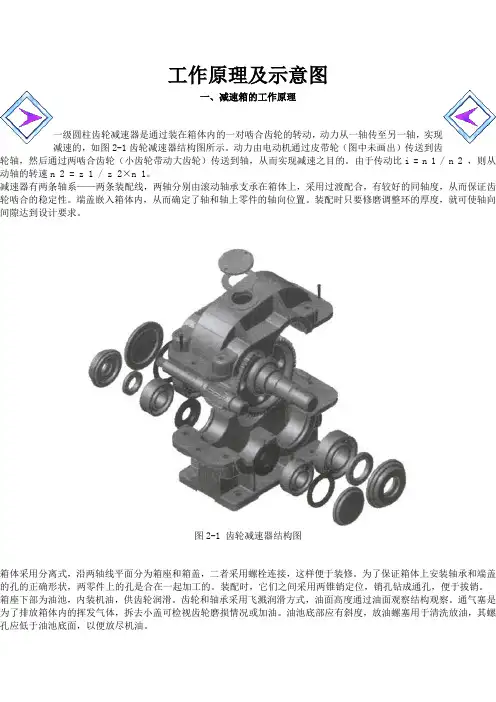

工作原理及示意图一、减速箱的工作原理一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一轴传至另一轴，实现减速的，如图2-1齿轮减速器结构图所示。

动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

由于传动比i = n 1 / n 2 ，则从动轴的转速n 2 = z 1 / z 2×n 1。

减速器有两条轴系——两条装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。

端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。

装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。

图2-1 齿轮减速器结构图箱体采用分离式，沿两轴线平面分为箱座和箱盖，二者采用螺栓连接，这样便于装修。

为了保证箱体上安装轴承和端盖的孔的正确形状，两零件上的孔是合在一起加工的。

装配时，它们之间采用两锥销定位，销孔钻成通孔，便于拔销。

箱座下部为油池，内装机油，供齿轮润滑。

齿轮和轴承采用飞溅润滑方式，油面高度通过油面观察结构观察。

通气塞是为了排放箱体内的挥发气体，拆去小盖可检视齿轮磨损情况或加油。

油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。

箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。

箱体的左右两边有四个成钩状的加强肋板，作用为起吊运输。

二、减速器的装配示意图装配示意图是在机器或部件拆卸过程轴测图所画的记录图样，是绘制装配图和重新进行装配的依据。

它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。

在全面了解后，可以画出部分装配示意图。

只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。

装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓。

画装配示意图时，对零件的表达一般不受前后层次的限制，其顺序可以从主要零件着手，依此按装配顺序把其它零件逐个画出。
