接近传感器根据其工作原理和检测方法的不同,可以分为多种类型。
以下是一些常见的接近传感器类型:
1.电感式接近传感器:
-基于感应线圈的原理,当金属物体靠近时,感应线圈的电感发生变化,触发传感器。
常用于金属物体的检测。
2.超声波接近传感器:
-利用超声波的反射原理,通过发射和接收超声波来测量物体与传感器之间的距离。
适用于非金属物体的检测,具有较长的检测距离。
3.红外接近传感器:
-使用红外光束来检测物体的存在或离开。
当物体遮挡或反射光束时,传感器触发。
常用于近距离物体检测。
4.电容式接近传感器:
-通过测量物体与传感器之间的电容变化来判断物体的存在。
电容式传感器对非金属物体也具有较好的检测性能。
5.光电接近传感器:
-使用光电二极管(LED)发射光束,当物体阻挡或反射光束时,被光电二极管接收。
适用于检测透明物体或远距离的物体。
6.微波接近传感器:
-利用微波信号的反射和散射来检测物体的位置。
微波传感器适用于一些特殊环境,如高温、尘埃等。
7.磁性接近传感器:
-使用磁场感应原理,当磁性物体进入感应范围时,传感器触发。
常用于检测磁性物体的位置。
8.激光接近传感器:
-使用激光束来检测物体的存在或距离。
具有高精度和较长的检测距离,适用于一些精密的应用。
这些接近传感器类型在不同的应用场景中都有各自的优势和局限性。
选择合适的接近传感器取决于具体的应用需求、环境条件以及被检测物体的特性。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关是一种常用的非接触式传感器,可以实现对金属物体的接近检测。
以下是选型和使用、调试方法的一些建议:
1. 选型:
需要确定需要检测的物体是金属还是非金属,因为电感式接近开关只能检测金属物体。
根据需要检测的物体的特性,确定需要的探测距离。
一般来说,探测距离越大,传感器的价格也会越高。
根据工作环境的特点,选择适合的传感器外壳材料,如塑料或不锈钢等。
2. 使用:
安装传感器时,需要保持传感器与物体之间的适当距离,通常由传感器的技术参数给出。
注册信号输出的方式(通常是开关型信号或模拟信号),并根据需要连接相应的电路和设备。
当物体靠近传感器时,传感器会产生一个信号,激活相应的设备。
3. 调试方法:
使用万用表或示波器等工具,检查传感器的供电电压是否正常,并确保传感器的电气连接正确无误。
逐渐调整传感器与物体之间的距离,观察传感器的信号变化,确保距离调整在合适的范围内。
如果传感器的探测距离无法满足要求,可以尝试更换探测距离更长的传感器。
如果传感器的信号不稳定或误触发,可以尝试增加滤波电路,或者调整传感器的灵敏度来解决问题。
以上是电感式接近开关传感器的选型及使用、调试方法的一些建议,具体操作还需根据具体传感器的技术参数和使用说明进行。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法1. 电感式接近开关传感器简介电感式接近开关传感器是一种常见的非接触式传感器,其工作原理是通过探测金属物体的磁场变化来实现对物体接近状态的检测。
该传感器广泛应用于各种自动化控制系统中,如机械、电子、汽车等领域。
2. 电感式接近开关传感器的选型在选择适合的电感式接近开关传感器时,需要考虑以下几个因素:2.1 工作距离工作距离是指传感器能够探测到物体的最大距离。
根据具体的应用需求,选择合适的工作距离可以确保传感器能够正常工作。
2.2 环境温度环境温度是指传感器所处环境的工作温度范围。
根据实际应用情况,选择耐高温或耐低温的传感器可以保证其在各种环境条件下的可靠性。
2.3 尺寸和安装方式传感器的尺寸和安装方式需与安装空间相适应。
需要考虑的因素包括传感器的大小、安装孔的尺寸以及安装固定方式等。
2.4 输出类型根据具体应用需求,传感器的输出类型可能为开关量信号(如继电器输出)、模拟量信号(如电压、电流输出)或数字信号(如RS485通信)。
根据系统接收信号的方式,选择合适的输出类型非常重要。
3. 电感式接近开关传感器的使用方法3.1 安装在安装电感式接近开关传感器之前,应确保目标物体符合传感器的检测要求,并正确安装传感器到所需位置。
安装时需要注意以下几点:- 确保传感器与目标物体之间的距离符合传感器的工作距离要求。
- 避免传感器与其他金属物体产生干扰,确保传感器可以准确探测目标物体。
- 使用适当的固定装置,确保传感器稳固地安装在所需位置上。
3.2 连接将传感器的输出端与控制系统连接,根据传感器的输出类型选择正确的连接方式。
常见的连接方式包括继电器接线、电压或电流输入接口、RS485通信接口等。
在连接时需要注意以下几点:- 确保连接线的质量良好,避免因连接线故障导致信号不正常。
- 遵循正确的接线方法,防止接线错误导致的故障。
- 根据传感器的规格书或技术说明书,正确设置控制系统的参数。

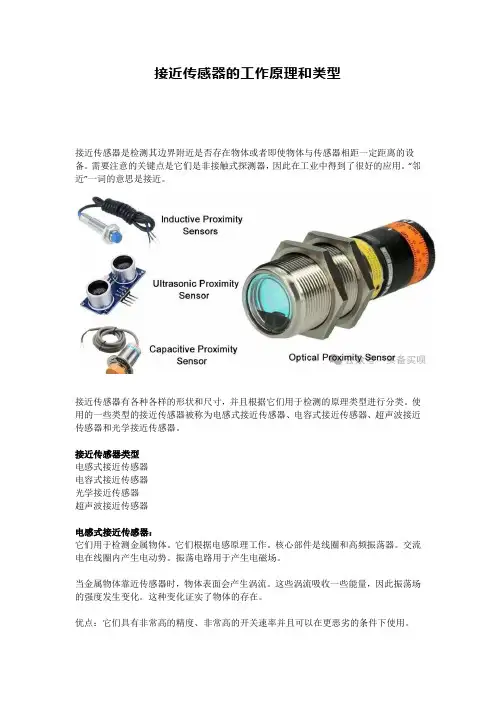

接近传感器的工作原理和类型
接近传感器的工作原理和类型接近传感器是检测其边界附近是否存在物体或者即使物体与传感器相距一定距离的设备。
需要注意的关键点是它们是非接触式探测器,因此在工业中得到了很好的应用。
“邻近”一词的意思是接近。
接近传感器有各种各样的形状和尺寸,并且根据它们用于检测的原理类型进行分类。
使用的一些类型的接近传感器被称为电感式接近传感器、电容式接近传感器、超声波接近传感器和光学接近传感器。
接近传感器类型电感式接近传感器电容式接近传感器光学接近传感器超声波接近传感器电感式接近传感器:它们用于检测金属物体。
它们根据电感原理工作。
核心部件是线圈和高频振荡器。
交流电在线圈内产生电动势。
振荡电路用于产生电磁场。
当金属物体靠近传感器时,物体表面会产生涡流。
这些涡流吸收一些能量,因此振荡场的强度发生变化。
这种变化证实了物体的存在。
优点:它们具有非常高的精度、非常高的开关速率并且可以在更恶劣的条件下使用。
缺点:工作范围相对有限,只能检测金属物体。
电容式接近传感器:它们用于检测金属和非金属物体,包括液体和糊剂。
它们根据电容原理工作。
传感器内部的极板充当电容器的一个极板,而待检测物体的表面充当探测器的另一极板。
它们之间的材料介质充当电介质。
材料介质最常见的是空气。
传感器会产生静电场。
当物体靠近传感器时,电容会增加;如果物体远离传感器,电容会减小。
振荡场的变化用于检测物体相对于传感器的距离有多远或多近。
优点:成本相对较低,速度快,而且相当稳定。
如果电力使用有问题,它们是一个不错的选择。
缺点:设计复杂,且受温度、湿度变化的影响,精度相对较低。
光学接近传感器:它们用于通过光束检测物体。
传感器由光敏材料制成,传感器有两个主要部分。
他们有一个发射器和一个接收器。
发射器用于投射光束,接收器用于捕获传入传感器的光。
发射器投射或发射光,该光照射到与投射光接触的任何物体。
然后,光线被反射,反射回来的光线射回传感器,当发生这种情况时,接收器捕获或接收光线,以检测物体存在的距离有多近或多远。
电感式接近开关传感器的选型及使用调试方法
电感式接近开关传感器的选型及使用调试方法一、电感式接近开关的选型1.工作频率:电感式接近开关一般有低频和高频两种。
低频电感式接近开关适用于静态测量,高频电感式接近开关适用于动态测量。
2.工作距离:电感式接近开关的工作距离是指传感器与被测金属物体之间的最大距离。
根据具体应用需求选择合适的工作距离。
3.输出信号:电感式接近开关的输出信号可以是模拟信号或数字信号。
模拟信号一般是指传感器输出的电流或电压,数字信号一般是指传感器输出的开关量。
4.材料和环境要求:根据具体工作环境选择合适的电感式接近开关。
要考虑温度、湿度、腐蚀性等因素对传感器的影响。
二、电感式接近开关的使用方法1.安装位置:电感式接近开关应安装在被测金属物体附近。
距离传感器的安装位置应根据具体测量要求选择,一般要考虑金属物体的形状、大小和位置等因素。
2.连接方法:将电感式接近开关与测量系统连接,可以使用导线或连接器进行连接。
注意接线的正确性,确保连接牢固可靠。
3.调节灵敏度:电感式接近开关一般具有灵敏度调节装置,可根据具体测量要求进行灵敏度调节。
一般来说,灵敏度越高,工作距离越近。
4.补偿温度:电感式接近开关的输出信号可能受到温度的影响,需要进行温度补偿。
可以使用温度补偿电路或选择具有温度补偿功能的传感器。
三、电感式接近开关的调试方法1.调试高频电感式接近开关:先将传感器与测量系统连接好,打开电源。
通过调节灵敏度装置,使传感器能够准确地感应到金属物体的位置。
可使用示波器等测试工具观察输出信号的波形,确保信号稳定和准确。
2.调试低频电感式接近开关:将传感器与测量系统连接好,打开电源。
使用测量仪器(如万用表)测量输出信号的电流或电压值,根据实际需求进行灵敏度调节。
3.调试温度补偿功能:根据传感器的使用说明书,连接温度补偿电路或调节传感器上的温度补偿装置。
通过改变传感器的工作温度,观察输出信号的变化,判断是否达到温度补偿的效果。
通过以上选型、使用和调试方法,可以正确选择、使用和调试电感式接近开关传感器。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法概述:电感式接近开关传感器是一种常用于工业自动化领域的传感器,通过检测金属物体的接近来实现触发信号的输出。
本文将介绍电感式接近开关传感器的选型、使用以及调试方法。
一、电感式接近开关传感器的基本原理⑴工作原理电感式接近开关传感器利用了电感原理,当金属物体靠近传感器时,产生的磁场会影响传感器的电感值,从而改变传感器的电路状态,实现触发信号的输出。
⑵优点●无接触式检测,不会因为磨损而影响传感器的寿命●反应速度快●可以检测金属物体的接近⑶缺点●无法检测非金属物体的接近●对于不同的金属物体,传感器的灵敏度可能会有所差异二、电感式接近开关传感器的选型⑴适用环境在选择电感式接近开关传感器时,需要考虑以下因素:●工作温度范围:确保传感器能在所需的温度范围内正常工作●防护等级:根据实际需求选择适当的防护等级,例如防水、防尘等级●安装方式:根据场景的不同选择合适的安装方式,如面板安装、孔插安装等⑵检测距离检测距离是指传感器能够有效检测金属物体的最大距离。
在选型时,需要根据实际应用场景的需求选择合适的检测距离,确保传感器能够正常工作。
⑶电路状态电感式接近开关传感器的输出可以是NPN型或者PNP型。
在选型时,需要根据实际控制电路的接口要求选择合适的电路状态。
三、电感式接近开关传感器的使用⑴安装在安装电感式接近开关传感器时,需要注意以下事项:●确保传感器与金属物体之间的距离符合要求●安装位置应避免受到外部干扰,如其他电磁场、振动等●严禁让传感器与高温物体直接接触,以免影响传感器的性能和寿命⑵连接将传感器的电源接口和控制接口与控制系统连接,确保连接正确无误。
同时,可以根据需要接入适当的电路保护装置,如过流保护、过压保护等。
⑶参数调整传感器的灵敏度和延时等参数通常可以通过旋钮或开关进行调整。
在使用前,可以根据实际需求进行参数调整,以获得更好的检测效果。
电感式接近开关传感器的选型及使用调试方法
电感式接近开关传感器的选型及使用调试方法电感式接近开关传感器是一种常用于检测金属物体的接近或远离的传感器。
它利用电磁感应原理来实现物体接近或远离的检测,并将信号转化为电信号输出。
这种传感器具有结构简单、稳定可靠、响应速度快等优点,被广泛应用于工业自动化控制系统中。
选型方面,需要根据具体的应用场景和需求来选择合适的电感式接近开关传感器。
以下是一些常见的选型考虑因素:1.检测距离:根据需要检测的物体与传感器之间的距离,选择具有适当检测距离的传感器。
2.工作频率:不同的电感式接近开关传感器具有不同的工作频率范围。
需要根据具体应用场景来选择适当的工作频率。
3.输出类型:传感器的输出类型可以是模拟输出或数字输出。
根据实际需要来选择合适类型的传感器。
4.环境要求:考虑工作环境的温度、湿度、防护等级等要求,选择适应该环境的传感器。
在使用电感式接近开关传感器时,需要注意以下几点:1.安装位置:将传感器正确安装在需要检测物体的位置,确保与物体之间的距离符合传感器的检测范围。
2.供电电源:将传感器接入适当的电源电压,一般为直流电源。
3.输出接口:根据传感器的输出类型,选择合适的接口来接收传感器的输出信号。
4.参数设置:一些传感器可能具有一些可调参数,如灵敏度、反向保护等,需要根据具体需要进行设置。
在调试过程中1.测试物体:使用合适的金属物体作为测试物体,可以通过将物体靠近或离开传感器来观察传感器的响应情况。
2.调节灵敏度:如果传感器的灵敏度可以调节,可以根据实际需求来调节灵敏度,使得传感器可以准确检测到目标物体的接近或离开。
3.监测输出信号:使用示波器或其他合适的设备监测传感器的输出信号,观察信号的波形、稳定性等。
4.调整位置:如果传感器在特定位置无法正常工作,可以调整传感器的位置,试图找到合适的位置。
5.参考厂家文档:根据传感器的厂家文档,了解传感器的使用方法和注意事项,以便更好地进行调试。
以上是关于电感式接近开关传感器的选型、使用和调试方法的介绍。
接近觉传感器的技术指标及应用
接近觉传感器的技术指标及应用在弧焊机器人系统中,机器人本体和外围的配套设备协调运动,构成了一个有机的整体。
外围设备或用于拖动机器人本体运动,或用于工件的位置和姿态的调整。
无论做何种运动,总存在对机械装置的定位问题。
在定位机械装置时,常采用接近传感器(接近开关)来做机械零位或者限位。
用于定位的接近觉传感器有电涡流式、光电式和超声波式等接近传感器。
1.电涡流接近觉传感器电涡流式接近觉传感器一般也称为电涡流式接近开关。
电涡流传感器用于检测的对象是金属材料。
传感器内部有振荡电路,振荡电路含电感、电容和正反馈电路等。
当振荡电路靠近金属物体时,在金属内部会产生感应电流称为电涡流,电涡流所产生的磁场和振荡电路中磁场方向相反,导致振荡电路的阻抗发生变化,振荡电路中的电流发生相应变化。
通过检测振荡电路电流的变化可以推断感应物和传感器之间的距离变化。
电涡流接近觉传感器既可以做成开关量输出的接近开关,也可以设计成模拟量输出的测距传感器。
在做接近开关用时,一般在被检测的机械设备上安装一金属感应物,当感应物逐渐靠近接近开关时,到了传感器的感应距离后,传感器常闭节点接通,常开节点断开。
接近开关分三线式和两线式,三线式又分为NPN输出和PNP输出。
模拟量输出的电涡流位移传感器,用于检测机械设备的运动和位移。
传感器一般分成两部分,一部分是金属的感应物,一部分是带振荡电路的传感器本体。
使用时,通常这两部分之一固定不动,另一部分和机械设备连接在一起,当设备运动时,传感器的两部分产生运动,导致传感器的输出发生相应的变化,传感器的输出和感应物到传感器本体的距离呈线性关系。
电涡流接近传感器不能在强磁场环境工作。
建议感应物的厚度在1mm以上,感应物如果是正方形A3钢,正方形的边长应是传感器感应头直径的2.5倍以上。
如环境温度过高,则检测距离会有比较明显的变化,在使用时,应留出足够的余量。
在选用传感器时,主要关注的技术指标包括:①检测距离,此类传感器检测距离一般在几毫米到几十毫米,根据检测物的要求选择合适的检测距离;②检测频率,指传感器在单位时间内能够检测的信号次数,一般在几百赫兹,性能较好的可达到数千赫兹;③接线和输出形式,此类传感器接线形式多样,有两线式和三线式,两线式分为交流供电两线式和直流供电两线式,三线式分为NPN和PNP型,输出有常开触点、常闭触点或模拟量,在选型时,应根据实际需要先确定供电形式,再根据控制器的输入接口,选择两线还是三线接口,如果三线接口的传感器应该根据控制器的输入接口电路确定选NPN或PNP输出;④安装形式,传感器外形多是圆形,分为齐平和非齐平。
接近传感器的工作原理及选型重点
接近传感器的工作原理及选型1.概述接近传感器又称无触点接近传感器,是理想的电子开关量传感器。
当金属检测体接近传感器的感应区域,开关就能无接触,无压力、无火花、迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
接近传感器具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
因此到目前为止,接近传感器的应用范围日益广泛,其自身的发展和创新的速度也是极其迅速。
2.接近传感器的分类及结构2.1两线制接近传感器两线制接近传感器安装简单,接线方便;应用比较广泛,但却有残余电压和漏电流大的缺点。
2.2直流三线式直流三线式接近传感器的输出型有NPN和PNP两种,70年代日本产品绝大多数是NPN输出,西欧各国NPN、PNP两种输出型都有。
PNP输出接近传感器一般应用在PLC或计算机作为控制指令较多,NPN输出接近传感器用于控制直流继电器较多,在实际应用中要根据控制电路的特性进行选择其输出形式。
3接近传感器的选型和检测3.1对于不同的材质的检测体和不同的检测距离,应选用不同类型的接近传感器,以使其在系统中具有高的性能价格比,为此在选型中应遵循以下原则:3.1.1当检测体为金属材料时,应选用高频振荡型接近传感器,该类型接近传感器对铁镍、A3钢类检测体检测最灵敏。
对铝、黄铜和不锈钢类检测体,其检测灵敏度就低。
3.1.2当检测体为非金属材料时,如;木材、纸张、塑料、玻璃和水等,应选用电容型接近传感器。
3.1.3金属体和非金属要进行远距离检测和控制时,应选用光电型接近传感器或超声波型接近传感器。
3.1.4对于检测体为金属时,若检测灵敏度要求不高时,可选用价格低廉的磁性接近传感器或霍尔式接近传感器。
接近传感器E2E-X3D1-N
接近传感器E2E-X3D1-N一、简介接近传感器(E2E-X3D1-N)是一款用于检测物体是否接近的传感器,它可以根据物体的距离远近来输出不同的信号,可以作为各种自动化设备中的重要组成部分。
E2E-X3D1-N接近传感器是一款典型的高精度、高可靠性的接近传感器,具有紧凑设计、耐用性和极佳的安装灵活性。
二、产品特点1.高感应距离:E2E-X3D1-N接近传感器的感应距离高达3毫米,可以满足大部分检测要求,即使在温度变化较大的环境下,也可以保持稳定的检测。
2.紧凑设计:E2E-X3D1-N接近传感器的外形轻巧,大小只有18毫米,有黄色和黑色两种外观可选,可以适应各种不同的自动化设备需求。
3.耐用性:E2E-X3D1-N接近传感器具有高度的耐用性,可以长期使用而不会影响其性能,同时具有防水、防尘和抗振性能。
4.高可靠性:E2E-X3D1-N接近传感器使用先进的技术制造,具有稳定、高精度、高信噪比、全自动调整等特点。
三、产品参数项目E2E-X3D1-N接近传感器感应距离3mm工作电压DC12~24V频率响应10~50Hz输出方式NPN/PNP输出信号开/关电平安装方式普通形式重量约20g四、使用方法1.安装:将E2E-X3D1-N接近传感器插头插到电源接口上,固定到需要检测物体的上方。
2.连接:连接输出接口的电缆到PLC中,并设置相应的检测条件。
3.调整:保持适当距离,调整感应距离和灵敏度,确保检测到合适的距离和信号输出。
五、应用领域E2E-X3D1-N接近传感器广泛用于机器人、自动化设备、制造业和工业控制等领域,可以检测各种金属和非金属材料,包括木材、塑料、陶瓷、玻璃等材料的接近情况,适用于零件定位、物料检测、同步控制等场合。
六、意义和发展趋势随着自动化和智能化程度的提升,越来越多的设备需要实现自动感应和控制,而接近传感器(E2E-X3D1-N)作为自动化设备中重要的元器件,将继续得到广泛的应用,同时也将不断推出更加先进和智能化的产品,以适应不同领域和场合的需求。
常用接近式传感器的特性与选用
常用接近式传感器的特性与选用刘娇月【摘要】As the ideal electronic switch quantity sensor, the proximity sensors are widely used in logistics, manufacturing, metallurgy, chemical industry, textile and printing and so on. They can be used as limit, positioning control, quality inspection, counting and automatic protection in various automatic control systems. It has the characteristics such as long service life, reliable operation, high repeat positioning accuracy, no mechanical wear, spark and noise, and strong antivibration ability. The classification of proximity sensor, and the basic characteristic selection principle, connection mode, installation and debugging, maintenance attention of the common proximity sensors such as electric eddy current, capacitance, photoelectric and Hall are introduced in detail.%作为理想的电子开关量传感器,接近式传感器广泛应用于物流、制造、冶金、化工、轻纺和印刷等行业,在各种自动控制系统中可作为限位、定位控制、质量检测、计数和自动保护等功能环节使用,具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
电感式接近开关传感器的选型及使用调试方法
电感式接近开关传感器的选型及使用调试方法摘要:电感式接近开关传感器是一种常用于工业自动化领域的传感器,它能够实时感知金属目标物体的接近与远离情况。
本文主要介绍了电感式接近开关传感器的选型原则和使用调试方法,旨在帮助读者正确选择和使用电感式接近开关传感器,提高工作效率和准确度。
1. 引言电感式接近开关传感器是一种基于电磁感应原理的传感器,它通过检测感受器周围的磁场变化来感知金属目标物体的接近与远离情况。
电感式接近开关传感器具有灵敏度高、响应速度快、工作距离远等特点,广泛应用于自动化控制系统中。
2. 选型原则选型是使用电感式接近开关传感器的第一步,正确的选型能够保证传感器在实际工作中的准确度和可靠性。
以下是一些选型原则供参考:2.1 工作环境根据实际工作环境的要求,选择合适的防护等级和材质,以确保传感器能够在各种恶劣条件下正常工作。
例如,工作环境中存在水蒸气或液体溅入情况时,应选用防水或防腐蚀的型号。
2.2 工作距离根据需要检测的目标物体距离,选择合适的工作距离范围。
工作距离一般由传感器的尺寸、感受器的灵敏度和工作频率决定,需要根据实际情况进行合理选择。
2.3 输出方式根据不同的应用需求,选择合适的输出方式,如开关量输出或模拟量输出。
开关量输出适用于需要简单二进制信号的场景,而模拟量输出则可以提供更丰富的数据信息。
3. 使用调试方法正确的使用调试方法能够有效地提高电感式接近开关传感器的准确度和可靠性。
以下是一些常见的使用调试方法:3.1 安装位置传感器的安装位置对其工作效果有重要影响。
应选择离目标物体适当距离的位置进行安装,避免电磁干扰和工作距离不足的问题。
同时,还要注意避免与其他金属物体相互干扰,以免影响传感器信号的稳定性。
3.2 调节灵敏度根据实际需求,调节传感器的灵敏度。
灵敏度调节可以通过旋钮或软件来实现,应根据实际工作环境和需要进行调整。
3.3 防止干扰传感器的信号容易受到其他电磁波或金属物体的干扰,因此需要采取措施来防止干扰。
接近传感器深度分析
接近传感器深度分析接近传感器被广泛用于各种自动化生产线,机电一体化设备及石油、化工、军工、科研等多种行业,那什么是接近传感器呢?接近传感器接近传感器,是指代替限位开关等接触式检测方式,以无需接触检测对象进行检测为目的的传感器的总称。
其能将检测对象的移动信息和存在信息转换为电气信号。
在转换为电气信号的检测方式中,包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。
由感应型、静电容量型、超声波型、光电型、磁力型等构成。
接近传感器是利用振动器发生的一个交变磁场,当金属目标接近这磁场并达到感应距离时,在金属目标内发生涡流,因此导致振动衰减,以至接近传感器的振动器停振。
接近传感器的振动器振动及停振的变化被后级放大电路处理并转换成开关信号,触发驱动控制器件,因此达到接近传感器的非接触式之检测的目的。
这就是接近传感器的运作原理。
技术优势①由于其能以非接触方式进行检测,所以不会磨损和损伤检测对象物。
②由于采用无接点输出方式,因此寿命延长(磁力式除外)采用半导体输出,对接点的寿命无影响。
③与光检测方式不同,适合在水和油等环境下使用检测时几乎不受检测对象的污渍、油和水等的影响。
此外,还包括特氟龙外壳型及耐药品良好的产品。
④与接触式开关相比,可实现高速响应。
⑤能对应广泛的温度范围。
⑥不受检测物体颜色的影响:对检测对象的物理性质变化进行检测,所以几乎不受表面颜色等的影响。
⑦与接触式不同,会受周围温度、周围物体、同类传感器的影响,包括感应型、静电容量型在内,传感器之间相互影响。
因此,对于传感器的设置,需要考虑相互干扰。
此外,在感应型中,需要考虑周围金属的影响,而在静电容量型中则需考虑周围物体的影响。
当金属检测体接近传感器的感应区域,开关能无接触,无压力、无火花、迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度、操作频率、使用寿命、安装调整。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法一、引言电感式接近开关传感器是一种常用的非接触式传感器,用于检测金属物体的接近与远离。
本文将详细介绍电感式接近开关传感器的选型、使用和调试方法,帮助读者更好地理解和应用该传感器。
二、传感器选型2\1 电感式接近开关传感器的原理电感式接近开关传感器基于接近物体时的电感值变化来实现物体检测。
当金属物体接近传感器时,金属物体会对传感器电感感应产生影响,进而改变电感值。
通过测量电感值的变化,可以判断物体的接近和远离情况。
2\2 传感器选型考虑因素2\2\1 检测距离:根据具体应用场景确定所需的检测距离范围,选择合适的传感器型号。
2\2\2 工作频率:根据实际需求选择传感器的工作频率,以确保与其他设备的兼容性。
2\2\3 输出类型:根据系统的要求,选择合适的输出类型,例如开关量、模拟量或通信接口。
2\2\4 环境要求:考虑传感器的工作环境,包括温度、湿度、腐蚀性等因素,选择适应环境的防护等级和材料。
2\3 传感器选型流程2\3\1 确定应用场景和要求。
2\3\2 根据要求,筛选适用于应用场景的传感器。
2\3\3 通过技术资料、产品手册等途径获取相关信息,评估传感器的性能。
2\3\4 基于评估结果,选择合适的传感器型号。
2\3\5 验证选择的传感器是否满足实际需求。
三、传感器使用方法3\1 安装传感器3\1\1 选择合适的固定方式,确保传感器稳固地固定在目标检测位置。
3\1\2 避免与金属或其他干扰物靠得太近,以免对传感器的感应产生干扰。
3\2 连接电源和线路3\2\1 按照传感器的接线要求,正确连接电源和线路。
3\2\2 确保电源电压和传感器额定电压一致,避免电压不匹配的情况。
3\3 设置传感器参数3\3\1 根据实际需求,通过传感器上的参数调节器或配置工具设置传感器的工作参数,例如灵敏度、检测距离等。
3\3\2 需要根据具体产品的说明书或技术资料来进行参数的设置。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法1.概述电感式接近开关传感器是一种常见的非接触式接近开关装置,能够检测物体的靠近与远离,并输出相应的信号。
本文将介绍电感式接近开关传感器的选型、使用方法以及调试过程。
2.选型2.1 传感器工作原理电感式接近开关传感器通过物体与传感器之间的电磁感应原理工作。
当有金属物体靠近传感器时,金属物体的感应电流会产生磁场变化,进而影响传感器的感应电流,从而检测到物体的存在。
2.2 选型考虑因素在选型过程中,需要考虑以下因素:●工作距离:传感器所能检测的物体与传感器的最大距离。
●探头尺寸:传感器的外形尺寸,需要根据实际安装场景进行选择。
●输出类型:传感器的输出信号类型,常见的有开关量输出和模拟量输出。
●环境要求:传感器的工作环境要求,如温度、湿度等。
3.使用方法3.1 安装根据传感器的安装尺寸和要求,选择合适的安装位置,并确保传感器与被检测物体之间有足够的工作距离。
安装时注意保持传感器的稳定,避免发生松动或错位。
3.2 连接电路根据传感器的接线要求,将传感器与目标设备进行连接。
通常情况下,接近开关传感器需要连接至控制器或继电器模块,以实现信号的处理或转换。
3.3 参数设定根据实际需求,对传感器进行参数设定。
主要包括灵敏度、工作距离等参数的调整。
一般情况下,传感器会提供相应的调整螺钉或钮扣,用于方便用户进行参数调节。
4.调试方法4.1 检测信号将传感器连接至控制设备后,通过物体的靠近与远离来测试传感器的检测信号。
可以使用金属物体或非金属物体进行测试,确保传感器能够正常检测到目标物体的存在与消失,并输出相应的信号。
4.2 参数调节根据实际需求,对传感器的参数进行调节。
可以通过旋转调整螺钉或按钮来改变传感器的灵敏度或工作距离。
进行参数调节时,注意观察传感器输出信号的变化,直至满足实际需求为止。
5.附件本文档不涉及附件。
6.法律名词及注释本文档涉及的法律名词及注释如下:●电磁感应原理: 电磁感应是指磁场改变时,磁场中会出现感应电场和感应电流的现象。
接近开关(传感器)
NEWS浅析接近开关(传感器)的选型与性能测定浅析接近开关的选型与性能测定摘要:文中阐述了接近开关的分类和结构,列叙述了光电式、超声波式接近开关的工作原理和适用范围。
从被检测物体的材质论述接近开关的选型及对接近开关的主要技术指标的测定方法。
关键词:分类结构设计选型性能检测1.概述接近开关是一种毋需与运动部件进行机械接触而可以操作的位置开关,当物体接近开关的感应面到动作距离时,不需要机械接触及施加任何压力即可使开关动作,从而驱动交流或直流电器或给计算机装置提供控制指令。
接近开关是种开关型传感器(即无无触点开关),它即有行程开关、微动开关的特性,同时具有传感性能,且动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关,是理想的电子开关量传感器。
当金属检测体接近开关的感应区域,开关就能无接触,无压力、无火花、迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节。
接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。
因此到目前为止,接近开关的应用范围日益广泛,其自身的发展和创新的速度也是极其迅速。
2.接近开关的主要功能2.1检验距离检测电梯、升降设备的停止、起动、通过位置;检测车辆的位置,防止两物体相撞检测;检测工作机械的设定位置,移动机器或部件的极限位置;检测回转体的停止位置,阀门的开或关位置;检测气缸或液压缸内的活塞移动位置。
2.2尺寸控制金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。
传感器选型流程范文
传感器选型流程范文1.确定应用需求:首先需要明确应用的具体需求,包括测量参数、测量范围、精度要求、工作环境等。
例如,需要测量温度参数的传感器需要能够适应所需的温度范围,并具有足够的精度。
2.确定传感器类型:根据应用需求,确定需要选择的传感器类型。
常见的传感器类型包括温度传感器、压力传感器、湿度传感器、光照传感器等。
每种传感器类型都有自己的特点和适用范围,需要根据具体需求进行选择。
3.搜集传感器信息:通过、查阅相关资料和技术手册,收集各种不同类型的传感器的信息。
包括传感器的技术参数、工作原理、应用案例、品牌厂家等。
4.比较和评估:对不同传感器进行比较和评估,判断其性能和适用性。
可以考虑以下因素:测量范围、精度、线性度、响应时间、稳定性、可靠性、成本等。
5.进行实验和测试:对几个重要候选传感器进行实验和测试,验证其性能和适用性。
根据实验结果,进一步筛选和评估传感器。
6.考虑成本和供应链:在选定传感器之前,需要考虑到传感器的成本以及供应链的稳定性。
成本可以包括传感器的购买成本、维护成本以及使用寿命等。
供应链的稳定性可以考虑传感器的生产厂家的信誉和服务。
7.选定传感器并进行验证:最终选择合适的传感器,并通过实际应用验证其性能和可靠性。
如果符合预期要求,就可以继续后续的工程设计和实施工作。
8.完善技术文档:选型结束后,需要对选定的传感器进行技术文档的整理和归档,涵盖传感器参数、使用说明、维护方法等。
总之,传感器选型是一个重要的技术环节,需要综合考虑多个因素,包括应用需求、技术要求、成本和供应链等。
通过系统性的比较和评估,选定合适的传感器,可以确保项目的顺利进行并实现预期的功能。
接近传感器
接近传感器目录Ⅰ什么是接近传感器所述接近传感器是指一系列用于检测物体的距离的传感器,以及它们的共同的一点是,在检测过程中,他们将不会接触的对象。
有许多类型的接近传感器。
常用的接近传感器具有相同的原理。
它们传输电磁场或光束并分析反射的变化以确定物体是接近还是出现、离开还是消失。
最远的可检测距离称为“额定范围”。
一些传感器可以调整额定范围以适应不同的目的。
如果在很短的距离内调整额定范围,接近传感器通常用作触摸开关。
接近传感器通常具有高可靠性和长使用寿命的特点。
这是因为传感器和被感应物体之间没有物理接触,机械部件的损坏接近于零。
不同类型的接近传感器包括电感式接近传感器、电容式接近传感器、超声波接近传感器、光电传感器和霍尔效应传感器。
不同的接近传感器适用于检测不同类型的物体。
例如,电容式传感器适用于检测塑料物体,而电感式接近传感器适用于金属目标。
Ⅱ接近传感器的工作原理接近传感器发射电磁场或静电场或电磁辐射束(如红外线)并等待返回信号或场的变化。
被感应的物体称为接近传感器的目标。
2.1 电感式接近传感器它们有一个振荡器作为输入,并通过接近导电介质来改变损耗电阻。
这些传感器是首选的金属目标。
2.2 电容式接近传感器它们转换检测电极和接地电极两侧的静电电容变化。
这是通过接近附近具有振荡频率变化的物体而发生的。
为了检测附近的目标,将振荡频率转换为直流电压并与预定阈值进行比较。
这些传感器是塑料目标的首选。
三、接近传感器的种类以下是各种常见的接近传感器:3.1 电感式接近传感器非接触式电感式接近传感器仅用于检测金属物体。
它根据感应原理工作,振荡器驱动线圈,直到金属物体进入线圈。
近年来,电感式传感器越来越受欢迎,尽管它们基于旧设计。
与此列表中的其他技术不同,电感式传感器仅适用于金属材料。
电感式传感器会产生磁场,然后在金属物体通过时检测磁场的变化,类似于在线圈中旋转的磁铁产生电力的方式。
任何金属探测器都以此开始。
它们的检测范围可能会因设置而受到极大限制,特别是在通过检测齿轮齿是否靠近传感器来计算齿轮旋转的应用中。
电感式接近开关传感器的选型及使用、调试方法
电感式接近开关传感器的选型及使用、调试方法电感式接近开关传感器的选型及使用、调试方法1. 介绍2. 选型在选型电感式接近开关传感器时,需要考虑以下几个因素:电感量(Inductance):根据需要检测的物体特性,选择合适的电感量。
一般来说,电感量越大,传感器对金属物体的检测距离越远。
工作电流(Operating Current):根据应用环境和其他电路要求,选择适当的工作电流。
工作电流过大可能导致传感器过热或短路。
频率响应(Frequency Response):检查传感器的频率响应范围,以确保它可以在所需的频率范围内正常工作。
环境要求:考虑应用环境的温度、湿度、振动等因素,选择符合要求的传感器。
3. 使用方法电感式接近开关传感器的使用方法如下:1. 连接电源:将传感器的正极和负极分别连接到电源正极和负极。
2. 连接输出信号线:将传感器的输出信号线连接到目标电路中,以便接收到传感器的信号。
3. 调整工作距离:根据需要,调整传感器的工作距离。
通常可以通过旋转传感器上的调节钮来实现。
4. 传感器:在正常工作距离内放置金属物体,观察传感器的输出信号是否变化。
根据实际需要,进行必要的调整。
4. 调试方法如果电感式接近开关传感器出现问题或不正常工作,可以尝试以下调试方法:1. 检查电路连接:确保传感器和其他电路设备的连接正常,没有松动或接触不良。
2. 检查供电:检查传感器的供电是否正常。
可以测量电源电压,并确保其在传感器规格要求范围内。
3. 检查工作环境:检查传感器的工作环境是否满足规格要求。
例如,温度、湿度等是否在允许范围内。
4. 调整灵敏度:根据需要,调整传感器的灵敏度。
有些传感器可以通过旋转调节钮或改变电路元件来调整。
5. 检查金属物体:确保金属物体没有损坏或氧化。
金属物体的表面状况可能会影响传感器的检测效果。
5.电感式接近开关传感器的选型、使用和调试需要考虑多个因素。
正确选择合适的传感器,并按照正确的使用和调试方法进行操作,可以确保传感器正常工作并达到所需的检测效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
接近传感器的选型和检测
接近传感器的选型:
对于不同的材质的检测体和不同的检测距离,应选用不同类型的接近传感器,以使其在系统中具有高的性能价格比,为此在选型中应遵循以下原则:
1.当检测体为金属材料时:应选用高频振荡型接近传感器,该类型接近传感器对铁镍、A3钢类检测体检测最灵敏。
对铝、黄铜和不锈钢类检测体,其检测灵敏度就低。
2.当检测体为非金属材料时:应选用电容型接近传感器,如木材、纸张、塑料、玻璃和水等。
3.金属体和非金属要进行远距离检测和掌握时:应选用光电型接近传感器或超声波型接近传感器。
4.当检测体金属但灵敏度要求不高时:可选用价格低廉的磁性接近传感器或霍尔式接近传感器。
接近传感器选型的要素:
①检测类型:放大器内藏型、放大器分别型;
②形状:圆形、方形、凹槽型;
③检测距离:以mm为单位;
④检测物体:铁、钢、铜、铝、塑料、水、纸等;
⑤工作电源:直流、沟通、交直流通用;
⑥输出形态:常开(NO)、常闭(NC);
⑦输出方式:两线式、三线式(NPN、PNP);
⑧屏蔽、非屏蔽;
⑨导线引出型、接插件式、接插件中继式;
⑩应答频率:一秒钟能检测几个物体接近传感器的检测:
释放距离的测定:当动作片由正面离开接近传感器的感应面,开关由动作转为释放时,测定动作片离开感应面的最大距离。
回差H的测定:最大动作距离和释放距离之差的肯定值。
动作频率测定:用调速电机带动胶木圆盘,在圆盘上固定若干钢片,调整开关感应面和动作片间的距离,约为开关动作距离的80%左右,转动圆盘,依次使动作片靠近接近传感器,在圆盘主轴上装有测速装置,开关输出信号经整形,接至数字频率计。
此时启动电机,逐步提高转速,在转速与动作片的乘积与频率计数相等的条件下,可由频率计直接读出开关的动作频率。
重复精度测定:将动作片固定在量具上,由开关动作距离的120%以外,从开关感应面正面靠近开关的动作区,运动速度掌握在0.1mm/s上。
当开关动作时,读出量具上的读数,然后退出动作区,使开关断开。
如此重复10次,最终计算10次测量值的最大值和最小值与10次平均值之差,差值大者为重复精度误差。
接近传感器的常见故障排解
①稳定电源给接近传感器单独供电;
②响应频率在额定范围内;
③物体检测过程中有抖动,导致超出检测区域;
④多个探头紧密安装相互干扰;
⑤传感器探头四周的检测区域内有其他被测物体;
⑥接近传感器的四周有大功率设备,有电气干扰。
接近传感器广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动掌握系统中可作为限位、计数、定位掌握和自动爱护环节。
接近传感器具有使用寿命长、工作牢靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振力量强等特点。
目前,接近传感器的应用范围日益广泛,其自身的进展和创新的速度也是极其快速。
