外墙饰面砖粘结强度验报告
外墙饰面砖粘结强度检验实施细则

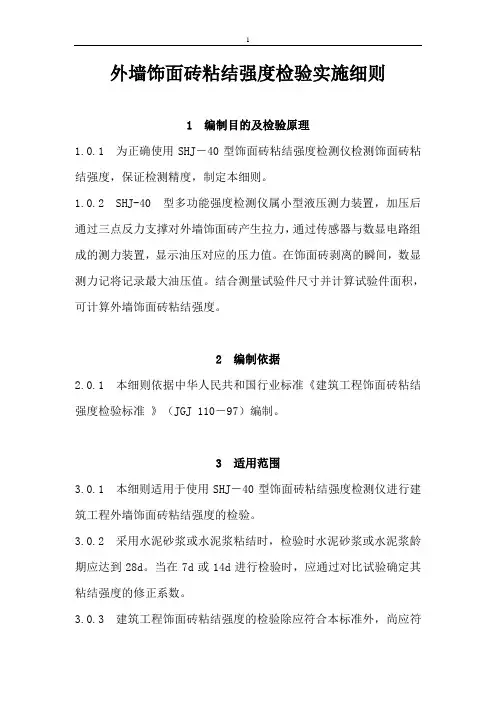

外墙饰面砖粘结强度检验实施细则1 编制目的及检验原理1.0.1 为正确使用SHJ－40型饰面砖粘结强度检测仪检测饰面砖粘结强度，保证检测精度，制定本细则。
1.0.2 SHJ-40 型多功能强度检测仪属小型液压测力装置，加压后通过三点反力支撑对外墙饰面砖产生拉力，通过传感器与数显电路组成的测力装置，显示油压对应的压力值。
在饰面砖剥离的瞬间，数显测力记将记录最大油压值。
结合测量试验件尺寸并计算试验件面积，可计算外墙饰面砖粘结强度。
2 编制依据2.0.1 本细则依据中华人民共和国行业标准《建筑工程饰面砖粘结强度检验标准》（JGJ 110－97）编制。
3 适用范围3.0.1 本细则适用于使用SHJ－40型饰面砖粘结强度检测仪进行建筑工程外墙饰面砖粘结强度的检验。
3.0.2 采用水泥砂浆或水泥浆粘结时，检验时水泥砂浆或水泥浆龄期应达到28d。
当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。
3.0.3 建筑工程饰面砖粘结强度的检验除应符合本标准外，尚应符合国家现行有关标准、规范的规定。
4 检验仪器、工具及材料4.0.1 本项检测采用SHJ-40型多功能强度检测仪，其主要技术参数如下：检测仪器最大拔出力： 40KN工作活塞行程： 10mm底盘支点内径： 120mm数显测力计分辨率： 6KN以下0.002KN6KN以上0.01KN（自动转换）示值误差：小于±2％F.S.主机质量： 4.3kg4.0.2 应定期对SHJ-40型多功能强度检测仪主机进行维护和保养，保持检测仪器及其附件的清洁。
必要时在转动部位加注润滑油，液压系统加注洁净的N32抗磨液压油或指标相近的洁净机油。
数显测力计应每年检定一次，发现异常时应随时维修﹑检定。
标准块按长、宽、厚的尺寸为95×45×8（mm）或40×40×8（mm），允许偏差为±0.5mm，用45号钢或铬钢材料制作。
建筑工程饰面砖粘结强度检测方案

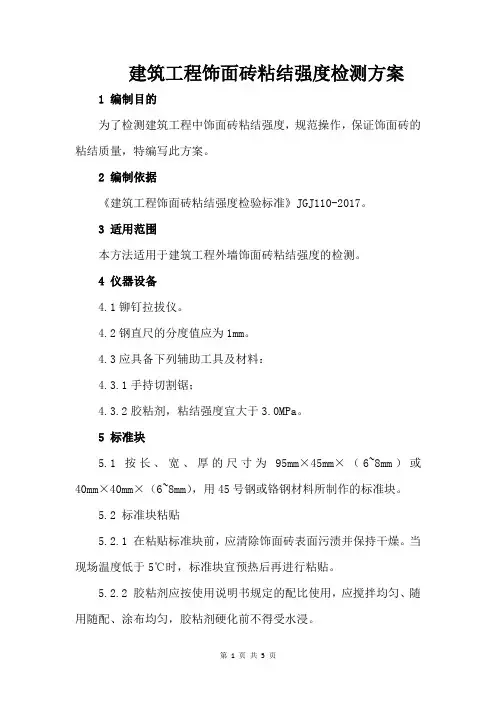

建筑工程饰面砖粘结强度检测方案1 编制目的为了检测建筑工程中饰面砖粘结强度，规范操作，保证饰面砖的粘结质量，特编写此方案。
2 编制依据《建筑工程饰面砖粘结强度检验标准》JGJ110-2017。
3 适用范围本方法适用于建筑工程外墙饰面砖粘结强度的检测。
4 仪器设备4.1铆钉拉拔仪。
4.2钢直尺的分度值应为1mm。
4.3应具备下列辅助工具及材料：4.3.1手持切割锯；4.3.2胶粘剂，粘结强度宜大于3.0MPa。
5 标准块5.1 按长、宽、厚的尺寸为95mm×45mm×（6~8mm）或40mm×40mm×（6~8mm），用45号钢或铬钢材料所制作的标准块。
5.2 标准块粘贴5.2.1 在粘贴标准块前，应清除饰面砖表面污渍并保持干燥。
当现场温度低于5℃时，标准块宜预热后再进行粘贴。
5.2.2 胶粘剂应按使用说明书规定的配比使用，应搅拌均匀、随用随配、涂布均匀，胶粘剂硬化前不得受水浸。
5.2.3 在饰面砖上粘贴标准块可按图1和图2进行，胶粘剂不应粘连相邻饰面砖。
6 检测人员检测人员均为持证上岗人员。
7 抽样方法7.1 带饰面砖的预制墙板进入施工现场后，应对饰面砖粘结强度进行复验。
图1图27.1.1 生产厂应提供含饰面砖粘结强度检测结果的型式检验报告，饰面砖粘结强度检测结果应符合本标准的规定。
7.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批，不足1000m2应按1000m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。
7.2 现场粘贴的外墙饰面砖工程完工后，应对饰面砖粘结强度进行检验。
7.2.1 现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取一组3个试样，每相邻的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。
7.2.2 采用基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。
外墙饰面砖粘结强度检验报告
年月日
强度实测值
（MPa）
单块 单块值 最小
值
平均 值
委托日期：
强度标准值
（MPa）
单块 最小
值
平均 值
市政试·施-51
年月日 破坏状态 结论
1.试验规程及评定依据：
。
备注
2.见证人及证号：
。
3.见证人单
位：
。
批准：
审：
联系电话：
（盖章）
声明：当本机构接收委托送检时，其试验结果仅对来样负责；未经本机构书面批准，不得部分复制试验报告（完整 复制除外）。
市政基础设施工程
外墙饰面砖粘结强度试验报告
委托编 号：
委托单 位：
工程名 称：
工程部 位：
粘结材 料：
001-市政试·施-51 外墙饰面砖粘结强度检验报告 粘结剂：
报告编号： 试验类别： 基体材料： 饰面砖类别： 环境温度：
检测面类型：
检测日
期：
年月日
施工日期：
样品编号 检测部位
龄期 （天）
试件尺寸 （mm）
饰面砖粘结强检验
饰面砖检测仪
2020/7/6求： （1）断缝应从饰面砖表面切割混凝土墙体或砌体表面，深度
应一致。对有加强处理措施的加气混凝土、轻质砌块、轻 质墙体和外墙保温系统上粘贴的外墙饰面砖，在加强处理 措施或保温系统符合国家有关规定标准的要求，并有隐蔽 工程验收合格证明的前提下，可切割至加强抹面层表面。 （2）试样切割长度和宽度应与标准块相同，其中有两道相邻 切割线应沿饰面砖边缝切割。
验收规范要求
JGJ126-2000《外墙饰面砖工程施工及验收规 程》6.0.4规定：外墙饰面砖粘结强度的检验 结果应符合现行行业标准《建筑工程饰面砖粘 结强度检验标准》JGJ110的规定。
GB50210-2001《建筑装饰装修工程质量验收 规范》8.1.7规定：外墙饰面砖粘贴前和施工 过程中，均应在相同基层上做样板件，并对样 板件的饰面砖粘结强度进行检验，其检验方法 和结果判定应符合《建筑工程饰面砖粘结强度 检验标准》JGJ110的规定。
2020/7/6
外墙饰面砖粘结强度检验
4、粘结强度检测步骤： （1）在标准块上安装带有万向接头的拉力杆； （2）安装专用穿心式千斤顶，使拉力杆通过穿心千斤顶中 心并与标准块垂直； （3）调整千斤顶活塞，使活塞升出２ｍｍ左右，将数字显 示器调零，再拧紧拉力杆螺母； （4）测试饰面砖粘结力时，匀速摇转手柄升压，直至饰面 砖试样断开，记录粘结强度检测仪的数字显示器峰值，该 值即是粘结力值； （5）检测后降压至千斤顶复位，取下拉力杆螺母及拉杆。
外墙饰面砖粘结强度检验
检测依据及技术要求 1、检测依据：《建筑工程饰面砖粘结强度检验标准》 JGJ110-2008 2、技术要求 在现场粘贴的同类饰面砖或带饰面砖的预制墙板，其粘 结强度同时符合两项指标时可定为合格，当一组试样均不 符合两项指标时，其粘结强度应定为不合格；当一组试样 只符合两项指标的一项要求时，应在该组试样原取样区域 内重新抽取两组试样检验，若检验结果仍有一项不符合下 列指标要求时，则该组饰面砖粘结强度应定为不合格。
最新建筑工程饰面砖粘接强度检验标准资料
中华人民共和国建设部公告第826号建设部关于发布行业标准《建筑工程饰面砖粘结强度检验标准》的公告现批准《建筑工程饰面砖粘结强度检验标准》为行业标准，编号为JGJ 110-2008，自2008年8月1日起实施。
其中，第3.0.2、3.0.5条为强制性条文，必须严格执行。
原行业标准《建筑工程饰面砖粘结强度检验标准》JGJ llO-97同时废止。
本标准由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2008年3月12日前言根据建设部建标E2004]66号文的要求，本标准修订组在广泛调查研究，认真总结实践经验，参考有关国外先进标准，并广泛征求意见的基础上，修订了本标准。
本标准的主要技术内容是：1．总则；2．术语；3．基本规定；4．检验方法；5．粘结强度计算；6．粘结强度检验评定及饰面砖粘结强度检测记录和试件断开状态。
本标准修订的主要技术内容是：基本规定中增加了强制性条文；增加了现场粘贴外墙饰面砖施工前应粘贴饰面砖样板件并对其粘结强度进行检验的要求，对带饰面砖的预制墙板和现场粘贴外墙饰面砖的检验批和取样位置进行了调整；检验方法中增加了对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖断缝的规定，并增加了带保温系统的标准块粘贴示意图；粘结强度计算中将单个试样粘结强度和每组试样平均粘结强度计算结果均修约到小数点后一位；粘结强度检验评定中对现场粘贴饰面砖和带饰面砖的预制墙板的饰面砖粘结强度检验评定分别提出要求；附录A中增加了带保温系统的饰面砖粘结强度试件断开状态表。
本标准以黑体字标志的条文为强制性条文，必须严格执行。
本标准由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
本标准主编单位：中国建筑科学研究院(地址：北京市北三环东路30号，邮政编码：100013)。
本标准参加单位：北京市建设工程质量检测中心珠海市建设工程质量监督检测站1 总则1.0.1为统一建筑工程饰面砖粘结强度的检验方法，保证建筑工程饰面砖的粘结质量，制定本标准。
饰面砖粘结强度检验方法

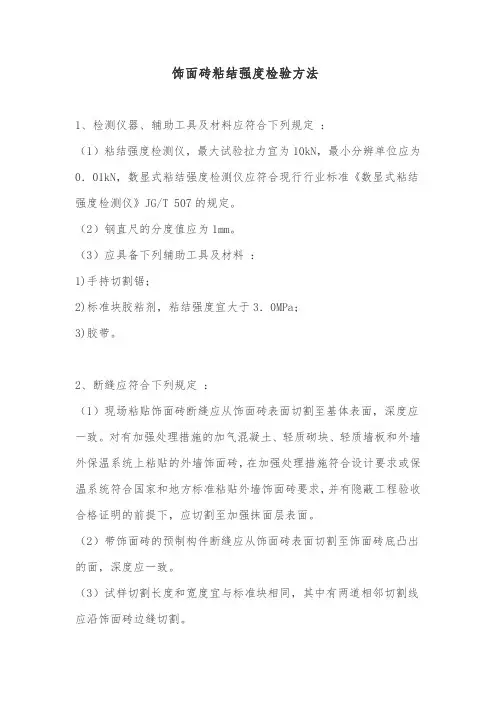

饰面砖粘结强度检验方法1、检测仪器、辅助工具及材料应符合下列规定：（1）粘结强度检测仪，最大试验拉力宜为10kN，最小分辨单位应为0．01kN，数显式粘结强度检测仪应符合现行行业标准《数显式粘结强度检测仪》JG/T 507的规定。
（2）钢直尺的分度值应为1mm。
（3）应具备下列辅助工具及材料：1)手持切割锯；2)标准块胶粘剂，粘结强度宜大于3．0MPa；3)胶带。
2、断缝应符合下列规定：（1）现场粘贴饰面砖断缝应从饰面砖表面切割至基体表面，深度应一致。
对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施符合设计要求或保温系统符合国家和地方标准粘贴外墙饰面砖要求，并有隐蔽工程验收合格证明的前提下，应切割至加强抹面层表面。
（2）带饰面砖的预制构件断缝应从饰面砖表面切割至饰面砖底凸出的面，深度应一致。
（3）试样切割长度和宽度宜与标准块相同，其中有两道相邻切割线应沿饰面砖边缝切割。
3、标准块胶粘应符合下列规定：（1）在胶粘标准块前，应清除试样饰面砖表面和标准块胶粘面污渍锈渍并保持干燥。
（2）现场温度低于5℃时，标准块宜预热后再进行胶粘。
（3）胶粘剂应按使用说明书的规定随用随配，在标准块和试样饰面砖表面应均匀涂胶，标准块胶粘时不应粘连断缝，并应及时用胶带固定。
（4）在饰面砖上胶粘标准块应分为基体不带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-1)、基体带加强或保温现场粘贴饰面砖试样胶粘标准块(图4．0．3-2)和预制构件饰面砖试样胶粘标准块(图4．0．3-3)。
图4．0．3-1 基体不带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-找平层；6-基体图4．0．3-2 基体带加强或保温现场粘贴饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-粘结层；5-加强抹面层；6-保温层或低强度基体图4．0．3-3 预制构件饰面砖试样胶粘标准块示意1-标准块；2-胶粘剂；3-饰面砖；4-混凝土层4、粘结强度检测仪的安装(图4．0．4)和检测程序应符合下列规定：（1）检测前在标准块上应安装带有万向接头的拉力杆。
JGJ110-97 建筑工程饰面砖粘结强度检验标准
中华人民共和国行业标准建筑工程饰面砖粘结强度检验标准北京中华人民共和国行业标准建筑工程饰面砖粘结强度检验标准主编单位国家建筑工程质量监督检验中心批准部门中华人民共和国建设部施行日期年月日北京号各省部门号文的要求由国家建筑工程质经审查自年月本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理由国家建筑工程质量监督检验中心负责具体解释中华人民共和国建设部月日目次总则术语基本规定检验方法粘结强度计算粘结强度检验附录饰面砖粘结力检测记录表附录试件破坏状态附录本标准用词说明附加说明总则术语标准块按长基体断缝粘结层粘结饰面砖的粘结材料层粘结力饰面砖与粘结层界面在被垂直于表面的拉力作用造成断粘结强度饰面砖与粘结层界面基本规定发现异常时应随时维试样规格应为饰面砖的取样数量应符合下列规定现场镶贴的外墙饰面砖工程每同类墙体取组试样每组个每一楼层不得少于组不足每两楼层取组试样每组带饰面砖的预制墙板每生产块预制墙板取组试样每组在块板中各取预制墙板不足块按但取样间距不得小于采用水泥砂浆或水泥浆粘结时应在水泥砂浆或水泥浆龄期达到当在或检验方法检测仪器标准块尺寸应与试样规格相同并应用号钢或铬辅助工具及材料应满足如下要求游标卡尺的精度为环氧系粘结剂宜采用型号为度宜大于断缝应符合下列要求断缝宜在粘结强度检验前至断缝应从饰面砖表面切割至基体表面饰面砖切割尺寸应与标准块相同其中两道相邻切割标准块粘贴应符合下列要求标准块粘贴前饰面砖表面应清除污渍并保持干燥粘结剂应搅拌均匀得大于粘结剂不应粘粘结剂硬化前的养护时间当气温高于不得穿心式千斤顶拉力杆螺母标准块应预热至图千斤顶安装粘结力测试前在标准块上安装带有万向接头的拉力杆安装专用穿心式千斤顶使拉力杆通过穿心千斤顶中心并与标准块垂直调整千斤顶活塞使活塞升出示器调零再拧紧拉力杆螺母砖剥离的格式记录粘结强度检测仪的数字显示器峰值该值即是粘结力值测试后降压至千斤顶复位饰面砖粘结力检测完毕应按受力破坏的性质及本标准附当测试结果为第至出现第种至第标准块处理应按下列要求进行粘结力测试完毕应把标准块放到电热器上烧熔粘结剂待标准块冷却后应用号砂布磨擦表面至出现光应将标准块放置干燥处锈迹粘结强度计算单个饰面砖试件粘结强度应按下列公式计算式中精确至平均粘结强度应按下列公式计算式中试样受拉面积应按实际的切割面积计算测量精度为当一组试样只满足第或第条中的一项指标时果仍有一项指标达不到规定数值则该批饰面砖粘结强度可定为附录饰面砖粘结力检测记录表检测单位审核检测员附录试件破坏状态续表附录本标准用词说明不同的用词说明如下正面词采用反面词采用正面词采用反面词采用不应或不得正面词采用宜或反面词采用不宜符合的规定附加说明参加单位和主要起草人名单主编单位国家建设工程质量监督检验中心参加单位北京市建设工程质量检测中心珠海市建筑工程质量监督检验站河南省建筑工程质量检测中心站哈尔滨市建筑工程设计研究院北京市建筑工程研究院福建省南安市中南机械有限公司北京天竺试验仪器技术服务中心主要起草人王汉明刘仲元陈升和黄春晓刘新生刘宏奎文殿琴冯燕红李晓舟齐凤岗赵慧于长江钟震亚杜习平。
外墙饰面砖样板粘结强度试验报告
报告日期
28
施工日期
检验类型
现场
环境温度/℃
25
试验日期
仪器及编号
序号
试件尺寸/mm
受力面积/mm2
拉力/kN
粘结强度/MPa
破坏状态（序号）
平均强度/MPa
长
宽
1
105
50
5229
4.65
1.88
3
1.25
结论：
依据《建筑工程饰面砖粘结强度检验标准》（JGJ 110—2008）符合粘结强度要求。
批准
审核
试验
外墙饰面砖样板粘结强度试验报告
饰面砖黏结强度试验报告
编号
试验编号
委托编号
工程名称
试件编号
001
委托单位
试验委托人
饰面砖品种及牌号
彩面釉面陶瓷墙砖诺贝尔
粘贴层次
一层
饰面砖生产厂及规格
诺贝尔磁厂105×105
粘贴面积/mm2
220
基本材料
混凝土
黏结材料
1பைடு நூலகம்8建筑胶
胶粘剂
914胶粘剂
抽样部位
一层粘外墙
龄期/d
外墙饰面砖粘结强度检验报告
注：1、未经本【检测机构】书面批准，不得复制（全文复制除外）检验报告。
2、【检测机构】地址：
3、报告无报告专用章无效。
批准：
审 核：
检验：
断开状态 (序号)
结论
备注
注：不带保温断开状态(1.粘结剂与饰面砖界面断开 2.饰面砖为主断开 3.饰面砖与粘结层界面 为主断开 4.粘结层为主断开 5.粘结层与找平层界面为主断开 6.找平层为主断开 7.找平层与 基体界面为主断面 8.基体断开)
带保温破坏状态(1.胶黏剂与饰面砖界面断开 2.饰面砖为主断开 3.饰面砖与粘结层界面为主断 开 4.粘结层为主断开 5.粘结层与保温抹面层界面为主断开 6.保温抹面层界面为主断开)
委托单位：
外墙饰面砖粘结强度检验报告
GD210309 检验单位： (检测报告专用章)
工贴材 料：
检测 编号
抽样部位
粘贴 龄期 （d）
检验日 期：
断面边长 （mm）
检评依据： JGJ 110-2008 报告日期： 报告编号：
粘结力 (kN)
粘结 强度 (MPa)
强度平均值 (MPa)
JG-016 饰面砖粘结强度检测作业指导书
XXXXXX工程技术有限公司饰面砖粘结强度检测作业指导书文件编号：QWJG-016版本号：A/0分发号：编制：批准：生效日期：二○一八年十一月五日饰面砖粘结强度检测作业指导书1．目的使测试人员在做饰面砖粘结强度检测时有章可循，并使其操作合乎规范。
2．适用范围适用于建筑工程外墙饰面砖粘结强度的检验。
3．检测依据3.1《建筑工程饰面砖粘结强度检验标准》（JGJ 110-2017）；3.2《数显式粘结强度检测仪》（JG 3056-1999）。
4．主要仪器设备4.1 ZQS6-2000A型粘接强度检测仪；4.2 游标卡尺、钢直尺、温度计；4.3 钻机、切割机、胶粘剂等。
5．检测前的准备5.1 ZQS6-2000A型粘接强度检测仪应通过技术鉴定，并必须具有产品合格证。
5.2 ZQS6-2000A型粘接强度检测仪应每年检定一次。
若发现异常，应随时维修，并重新检定。
5.3 ZQS6-2000A型粘接强度检测仪应符合现行行业标准《数显式粘结强度检测仪》（JG 3056）的规定5.4 胶粘剂的粘结强度宜大于3.0MPa，钢直尺的分度值应为1mm6．取样规则6.1 带饰面砖的预制墙板6.1.1 带饰面砖的预制墙板进入施工现场后，应对饰面砖粘结强度进行复验。
6.1.2 复验应以每1000m2同类带饰面砖的预制墙板为一个检验批，不足500m2按500m2计，每批应取一组，每组应为3块板，每块板应制取1个试样对饰面砖粘结强度进行检验。
6.2 现场粘贴的外墙饰面砖6.2.1 现场粘贴的外墙饰面砖工程完工后，应对饰面砖粘结强度进行检验。
6.2.2 现场粘贴饰面砖粘结强度检验应以每500m2同类墙体饰面砖为一个检验批，不足500m2按500m2计，每批应取一组3个试样，每连续的三个楼层应至少取一组试样，试样应随机抽取，取样间距不得小于500mm。
6.2 采用水泥基胶粘剂粘贴外墙饰面砖采用水泥基胶粘剂粘贴外墙饰面砖时，可按胶粘剂使用说明书的规定时间或在粘贴外墙饰面砖14d及以后进行饰面砖粘结强度检验。
6建筑工程饰面砖粘结强度检验标准
第六讲： 建筑工程饰面砖粘结强度检验标准
带饰面砖的预制墙板生产厂应提供含饰面砖粘 结强度检测结果的型式检验报告
复验应以每1000m2 同类带饰面砖的预制 墙板为一个检验批， 不足1000m2应按 1000m2 计，每批 应取一组，每组应为 3块板，每块板应制 取1个试样对饰面砖 粘结强度进行检验。
粘结强度应定为不合格：
每组试样平均粘结强度不 应小于0.4MPa 。每组可 有一个试样的粘结强度小 于0.4MPa，但不应小于
0.3MPa。
带饰面砖的预制墙板
每组试样平均粘结强度 不应小于0.6MPa；
每组可有一个试样的粘 结强度小于0.6MPa，但
不应小于0.4MPa。
现场粘贴的外墙饰面砖工程完工后，应对 饰面砖粘结强度进行检验。
现场粘贴饰面砖粘结强度 检验应以每1000m2 同 类墙体饰面砖为一个检验 批，不足 1000m2应按 1000m2 计，每批应取 一组3个试样，每相邻的 三个楼层应至少取一组试 样，试样应随机抽取，取 样间距不得小于5均符合下列两项指标要求时， 其粘结强度应定为合格；当一组试样均不符合下列两项指标要求 时，其粘结强度应定为不合格；当一组试样只符合下列两项指标 的一项要求时，应在该组试样原取样区域内重新抽取两组试样检 验，若检验结果仍有一项不符合下列指标要求时，则该组饰面砖
从破坏状态看外墙饰面砖粘结强度
① 清除表面的灰尘 、 污垢和油渍 。 ②饰 面砖镶贴前， 灰尘 、 污垢 或 油 渍 ， 得饰 面 砖 与 粘 结层 之 间 形 成 一 层 隔离 层 ， 使 降低 了 法 ： 基体清洗干净。 粘 结 力 。 饰 面砖 浸泡 后 未 晾 干 ， 面有 浮 水 粘贴 时 产 生 滑 移 ， 致 粘 应 根 据 不 同镶 贴 基 面 进行 如 下 处 理 ： ③ 表 导 ａ纸 面 石 膏 板 面 ： 板 缝 用 嵌 缝 腻 子 嵌 填 密 实 ， 在 其 上 贴 玻 璃 ． 将 并 贴面与水泥浆问结合脱离。④水泥浆初凝后再对饰面砖纠偏移动。水
【 摘
法。
要 】 面砖 主要 进 行 粘 结 强 度检 测 ， 文 主要 对饰 面砖 粘 结 强度 检 测 的 各种 破 坏 状 态 形 成原 因进 行 分析 并根 据 实际 情况 提 出解 决 方 饰 本
【 关键词】 饰面砖 ； 粘结强度 ； 破坏状态
０ 引言 ．
而开裂 、 空鼓 。解决方法 ： ①选用合格的原材料。水泥强度≥３ ． ａ ２５ ， Ｍｐ
致 产生 收缩 干裂 导 致这 种 破 坏 状 态 ， 因分 析 ： 饰面 砖 粘 贴 面光 滑 。 面 砖底 面 体 未 浇 水 湿 润 或 湿 润 不 够 ． 使 找 平 层 砂 浆 过早 脱 水 ， 原 ① 饰 ④基体材料风干时 ， 产生收缩 ， 与找平层形成空鼓。 解决方 光 滑 。 致 与粘 结 层 的粘 结 力 小 。 饰 面砖 底 面 未 清洗 干 净 ， 面粘 有 形成空鼓。 导 ② 表
建筑工程饰面砖粘结强度检验标准
建筑工程饰面砖粘结强度检验标准JGJ 110—2008修订的主要技术內容1．基本规定中增加了強制性条文：3.0.3条帶饰面砖的预制墙板進入施工现场后, 应对饰面砖粘结強度進行复验.3.0.5条现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结強度進行检验.2. 增加了现场粘贴外墙饰面砖施工前应粘贴饰面砖样板件並对其粘结强度進行检验的要求.3.0.4条现场粘贴外墙面砖应符合下列要求:1. 施工前应对饰面砖样板件粘结強度進行检验.2.监理单位应从粘贴外墙饰面砖的施工人员中隨机抽取一人,在每种类型的基层上应粘贴至少1m2饰面砖样板件,每种类型的样板件应各制取一组3个饰面粘结強度试样.3.应按饰面砖样板件粘结强度合格后的粘结料配合比和施工工艺严格控制施工过程.3. 调整了现场粘贴饰面砖的检验批量和取样位置.3.0.6条现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm.4. 检验方法中增加了有加強处理措施的外墙和外保温系统断缝的规定.4.0.2条断缝应符合下列要求:1. 断缝应从饰面砖表面切割至砼墙体或砌体表面,深度应一致.对有加強处理措施的加气砼、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面袜，在加强处理措施或保温系统符合国家有关标准的要求，並有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。
5. 增加带保温系统的标准块粘贴示意图.6. 粘结強度计祘中将计祘结果修约到小数点后一位.即精确到0.1mpa.7. 对予制墙板和现场粘贴的饰面砖粘结強度检验评定分别提出了要求:现场粘贴.. <1>每组试样平均粘结強度不应小于0.4mpa;<2> 每组可有一个试样的粘结強度小于0.4mpa,但不应小于0.3mpa.予制墙板. <1>每组试样平均粘结強度不应小于0.6mpa,<2>每组可有一个试样的粘结強度小于0.6mpa,但不应小于0.4mpa.8 合格评定:当一组试样均符合两项指标要求时,其粘结強度应定为合格;当一组试样均不符合两项指标要求时,其粘结強度应定为不合格;当一组试样只符合两项指标的一项要求时,应在该组试样原取样区域内重新抽取二组试样检验,若检验结果仍有一项不符合指标要求时,则该组饰面砖粘结強度应定为不合格.9. 附录a中增加了帶保温系统的饰面砖粘结强度试件断开状态表.。
饰面砖粘结强度检验作业指导书
40㎜×40㎜×（6-8）㎜。
3.钢直尺：分度值为1㎜。
4.手持切割锯。
5.胶粘剂：粘结强度宜大于3.0MPa。
6.胶带。
五、试验步骤
断缝应符合下列要求：
1.断缝就从饰面砖表面切割至混凝土墙体或砌体表面，深度应一致。对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施或保温系统符合国家有关标准的要求，并有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。
有限公司作业文件
文件编号：
饰面砖粘结强度检验作业指导书
第1页共2页
第1版第0次修订
颁布日期：2011年月日
一、检验目的:
及时、公正地出具有效检验数据，以维护国家、集体和公民的利益。
二、检验项目:
粘结强度
三、检验评定依据:
《建筑工程饰面砖粘结强度检验标准》JGJ110-2008
四、仪器设备
1.HC-40多功能强度检测强度仪。
4.检测饰面砖粘结力时，匀速摇转手柄升压，直至饰面砖试样断开，并应按记录表格式记录粘结强度测仪的数字显示器峰值，该值即是粘结力值。
5.检测后降压至千斤顶复位，取下拉力杆螺母及拉杆。
饰面砖粘结力检测完毕后，应接受力断开的性质及标准的格式确定断开状态，测量试样断开面每对切割边的中部长度（精确到1㎜）作为试样断面边长，并应按记录表格式记录。当检测结果断开状态且粘结强度小于标准平均值要求时，应分析原因并重新选点检测。
3.在饰面砖上粘贴标准块，胶粘剂不应粘边相邻饰面砖。
4.标准块粘贴后应及时用胶带固定。
粘结强度检测仪安装和测试程序应符合下列要求：
1.检测前在标准块上应安装带有万向接头的拉力杆。
外墙饰面砖粘结强度检测方法的探讨
外墙饰面砖粘结强度检测方法的探讨赵敏;高艳伟【摘要】With the acceleration of our country ’s urbanization process,the exterior wall tile has been used in exterior wall deco-ration generally because of the superiority of its own. However,af-ter these years’constant practice, we find that there are many quality problems of the exterior wall project, such as empty drum,crack,come off and other problems,this not only affects the appearance,but also cause a great loss for people’s lives and property. Therefore,it is very important for us to take precautions against these quality problems. The passage mainly offer some theoretical basis for engineering practice in the future with some analysis about the bounding strength drawing strength experiment and nondestructive testing methods.%随着我国城市化进程的加快，外墙饰面砖由于自身的优越性被普遍的用于外墙装饰中。
经过近些年的不断实践，外墙饰面砖工程出现了诸如空鼓、开裂、脱落等一系列质量问题，既影响了美观，又给人的生命及财产造成极大的损失。
饰面砖粘结强度检验评定标准
饰面砖粘结强度检验评定标准
1、带饰面砖的预制构件，当一组试样均符合判定指标要求时，判定其粘结强度合格；当一组试样均不符合判定指标要求时，判定其粘结强度不合格；当一组试样仅符合判定指标的一项要求时，应在该组试样原取样检验批内重新抽取两组试样检验，若检验结果仍有一项不符合判定指标要求时，则判定其粘结强度不合格。
判定指标应符合下列规定：
（1）每组试样平均粘结强度不应小于0．6MPa。
（2）每组允许有一个试样的粘结强度小于0．6MPa，但不应小于0．4 MPa。
2、现场粘贴的同类饰面砖，当一组试样均符合判定指标要求时，判定其粘结强度合格；当一组试样均不符合判定指标要求时，判定其粘结强度不合格；当一组试样仅符合判定指标的一项要求时，应在该组试样原取样检验批内重新抽取两组试样检验，若检验结果仍有一项不符合判定指标要求时，判定其粘结强度不合格。
判定指标应符合下列规定：
（1）每组试样平均粘结强度不应小于0．4MPa。
（2）每组允许有一个试样的粘结强度小于0．4MPa，但不应小于0．3 MPa。
饰面砖粘结强度
饰面砖粘结强度
一、所用工具：（1）、粘结强度检测仪，仪器检定周期为一年。
（2）、钢直尺
（3）、切割机
（4）、粘接剂
（5）、胶带
二、检验批量：（1）、同一批构件，每10002m 为一个 检验批，不足10002
m 按1组算，每批取一组，每组3块，每 块板应取1个试样进行检验。
每相邻三个楼层至少取一组试样，取样间距不得小于500mm 。
三、龄期要求：（1）、可按胶粘剂使用说明书的规定时间。
（2）、在粘贴外墙饰面砖14d 及以后进行饰面砖粘结强度检验。
（3）、粘贴后28d 以内达不到标准或有争议时，应以28-60d 内约定时间检验 的粘接强度为准。
四、粘结强度： 310⨯=i
i i S X R 每组的粘结强度取平均值，精确到0.1MPa 。
五、判定结果：（1）、每组试样平均粘结强度不应小于0.4MPa
（2）、每组可有一个试样的粘结强度小于0.4MPa ，但不应小于0.3MPa 。
六、断开状态：①胶粘剂为主断开。
②胶粘剂与保温抹面层为主断开。
（常见断开状态）。
建筑工程饰面砖粘结强度检验标准
建筑工程饰面砖粘结强度检验标准JGJ 110—2008修订的主要技术內容1.基本规定中增加了強制性条文:3.0.3条帶饰面砖的预制墙板進入施工现场后, 应对饰面砖粘结強度進行复验.3.0.5条现场粘贴的外墙饰面砖工程完工后,应对饰面砖粘结強度進行检验.2. 增加了现场粘贴外墙饰面砖施工前应粘贴饰面砖样板件並对其粘结强度進行检验的要求.3.0.4条现场粘贴外墙面砖应符合下列要求:1. 施工前应对饰面砖样板件粘结強度進行检验.2.监理单位应从粘贴外墙饰面砖的施工人员中隨机抽取一人,在每种类型的基层上应粘贴至少1m2饰面砖样板件,每种类型的样板件应各制取一组3个饰面粘结強度试样.3.应按饰面砖样板件粘结强度合格后的粘结料配合比和施工工艺严格控制施工过程.3. 调整了现场粘贴饰面砖的检验批量和取样位置.3.0.6条现场粘贴饰面砖粘结强度检验应以每1000m2同类墙体饰面砖为一个检验批,不足1000m2应按1000m2计,每批应取一组3个试样,每相邻的三个楼层应至少取一组试样,试样应随机抽取,取样间距不得小于500mm.4. 检验方法中增加了有加強处理措施的外墙和外保温系统断缝的规定.4.0.2条断缝应符合下列要求:1. 断缝应从饰面砖表面切割至砼墙体或砌体表面,深度应一致.对有加強处理措施的加气砼、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面袜,在加强处理措施或保温系统符合国家有关标准的要求,並有隐蔽工程验收合格证明的前提下,可切割至加强抹面层表面。
5. 增加带保温系统的标准块粘贴示意图.6. 粘结強度计祘中将计祘结果修约到小数点后一位.即精确到0.1mpa.7. 对予制墙板和现场粘贴的饰面砖粘结強度检验评定分别提出了要求:现场粘贴.. <1>每组试样平均粘结強度不应小于0.4mpa;<2> 每组可有一个试样的粘结強度小于0.4mpa,但不应小于0.3mpa.予制墙板. <1>每组试样平均粘结強度不应小于0.6mpa,<2>每组可有一个试样的粘结強度小于0.6mpa,但不应小于0.4mpa.8 合格评定:当一组试样均符合两项指标要求时,其粘结強度应定为合格;当一组试样均不符合两项指标要求时,其粘结強度应定为不合格;当一组试样只符合两项指标的一项要求时,应在该组试样原取样区域内重新抽取二组试样检验,若检验结果仍有一项不符合指标要求时,则该组饰面砖粘结強度应定为不合格.9. 附录a中增加了帶保温系统的饰面砖粘结强度试件断开状态表.。
饰面砖粘结强度检测方案
外墙饰面砖粘结强度检测方案（考察瓷砖胶厂家用）一、施工方案本次考察六家瓷砖胶厂家，每个厂家要求在抹灰完成面上粘贴一块平面尺寸为1.2m*1.2m的外墙饰面砖样板，每块样板取3个试样拉拔。
饰面砖粘贴14天后才可进行粘结强度检测。
取样点布置如图1所示：二、基层要求要求各厂家贴面砖的基层统一为水泥砂浆抹灰面，不应选用混凝土剪力墙基面。
1、抹灰面：抹灰面要求在抹灰完成7天后方可粘贴面砖，且抹灰表面平整、干燥、无污渍、无空鼓、开裂、露网等现象。
2、混凝土剪力墙基面：要求混凝土浇筑完成28天后方可粘贴面砖，表面应平整、干燥、无蜂窝、麻面、露筋等现象。
三、检测方案1、检测仪器、辅助工具及材料符合以下要求：（1）所采用粘结强度检测仪，应符合现行行业标准《数显式粘结强度检测仪》JG3056的规定。
（建议：检测仪器由厂家提供。
要求：各厂家样板检测应采用同一台仪器）。
（2）钢尺（分度值为1mm）。
（3）辅助材料：手持切割锯、胶粘剂（粘结强度大于3.0MPa）、胶带。
（4）拉拔标准块的尺寸为40mm*40mm。
