综合布线系统之工作区子系统详解
第01节、综合布线各子系统的组成与设计要点
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位, 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的, 要求在建筑物前期系统设计中要有进线间,满足多 家运营商业务需要,避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部,宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统,提供建 筑物的干线电缆,负责连接管理间子系统到设备间 子系统,实现主配线架与中间配线架,计算机、控 制中心与各管理子系统间的连接,该子系统由所有 的布线电缆组成,或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要,又适合今后的 发展,具有高性能和高可靠性,支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰,语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏,确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间,一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言,管理间主要安装建筑物配线设备,是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时,可以设置多个管理间。
五.设备间子系统的设计要点如下:
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。
综合布线系统包括哪7个子系统

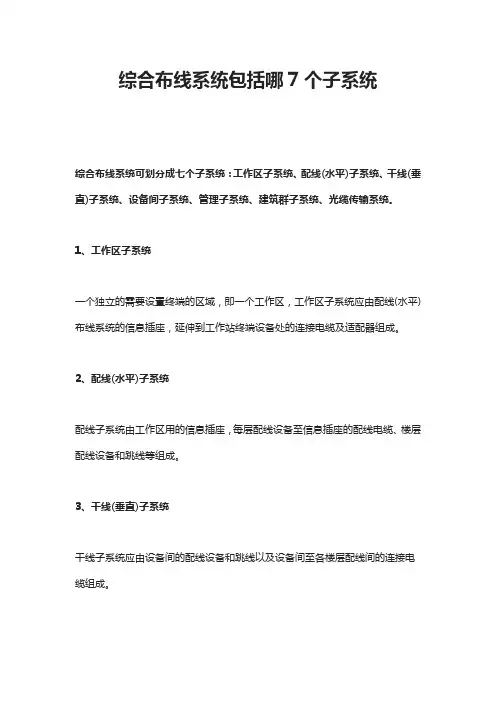

综合布线系统包括哪7个子系统
综合布线系统可划分成七个子系统:工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备间子系统、管理子系统、建筑群子系统、光缆传输系统。
1、工作区子系统
一个独立的需要设置终端的区域,即一个工作区,工作区子系统应由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统
配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统
干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统
设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统
管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备,输入/输出设备等组成,管理子系统也可应用于设备间子系统。
6、建筑群子系统
建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
7、光缆传输系统
当综合布线系统需要在一个建筑群之间敷设较长距离的线路,或者在建筑物内信息系统要求组成高速率网络,或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与
建筑群环境对电话、数据、计算机、电视等综合传输要求,当用于计算机局域网络时,宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。
综合布线系统的组成及各子分布系统的定义

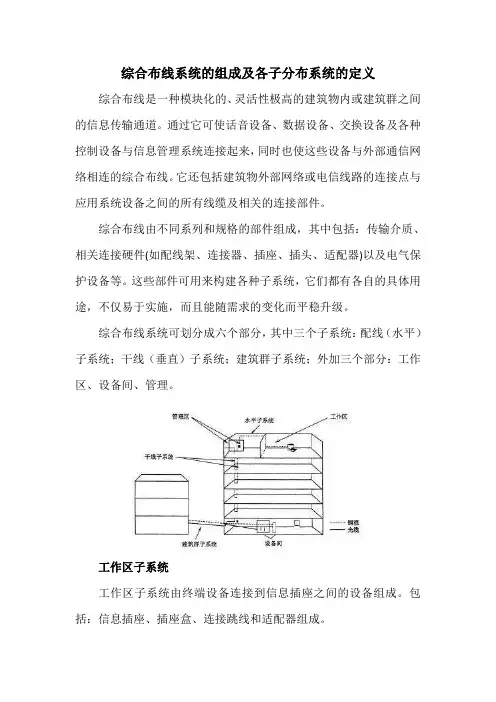

综合布线系统的组成及各子分布系统的定义综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
综合布线系统可划分成六个部分,其中三个子系统:配线(水平)子系统;干线(垂直)子系统;建筑群子系统;外加三个部分:工作区、设备间、管理。
工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括:信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座,楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求,应在二级交接间、交接间或设备间的配线设备上进行连接,以构成电话、数据、电视系统和监视系统,并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备,输入/输出设备等组成,也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间(如计算机房、程控交换机房)提供建筑中最重要的铜线或光纤线主干线路,是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径,也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
综合布线系统的7大组成部分

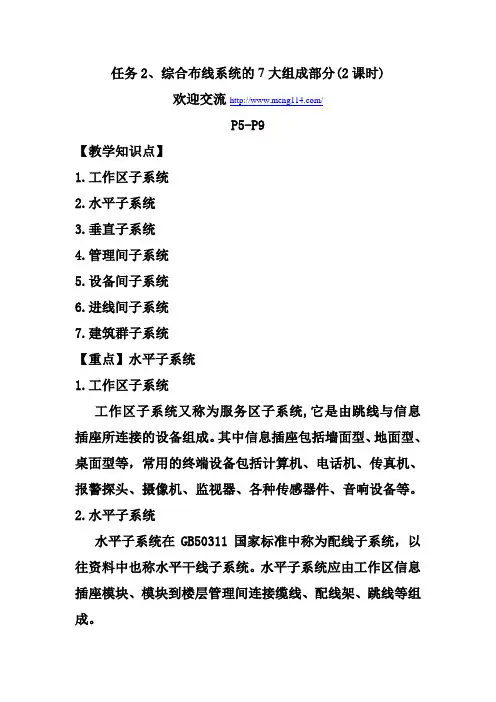

任务2、综合布线系统的7大组成部分(2课时)欢迎交流/P5-P9【教学知识点】1.工作区子系统2.水平子系统3.垂直子系统4.管理间子系统5.设备间子系统6.进线间子系统7.建筑群子系统【重点】水平子系统1.工作区子系统工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。
其中信息插座包括墙面型、地面型、桌面型等,常用的终端设备包括计算机、电话机、传真机、报警探头、摄像机、监视器、各种传感器件、音响设备等。
2.水平子系统水平子系统在GB50311国家标准中称为配线子系统,以往资料中也称水平干线子系统。
水平子系统应由工作区信息插座模块、模块到楼层管理间连接缆线、配线架、跳线等组成。
3.垂直子系统垂直子系统在GB50311国家标准中称为干线子系统,提供建筑物的干线电缆,负责连接管理间子系统到设备间子系统,实现主配线架与中间配线架的连接。
4.管理间子系统管理间子系统也称为电信间或者配线间,一般设置在每个楼层的中间位置。
5.设备间子系统设备间在实际应用中一般称为网络中心或者机房。
是在每栋建筑物适当地点进行网络管理和信息交换的场地。
6.进线间子系统进线间是建筑物外部通信和信息管线的入口部位,并可作为入口设施和建筑群配线设备的安装场地。
7.建筑群子系统建筑群子系统也称为楼宇子系统,主要实现楼与楼之间的通信连接,一般采用光缆并配置相应设备,它支持楼宇之间通信所需的硬件,包括缆线、端接设备和电气保护装置。
【配套习题】1.综合布线系统的七个子系统包括哪些?工作区子系统、水平子系统、垂直子系统、管理间、设备间、建筑群子系统、进线间。
工作区子系统的设计
工作区子系统的设计在综合布线系统工程设计中,工作区是用户的最终工作区域,需根据最终用户的需求确定工作区的数量及在建筑物中的位置,并以此为依据设计正确的布线方案。
一、工作区子系统设计概述工作区子系统是由终端设备以及信息插座的连线(或跳线)组成,称为工作区。
工作区所含的设备主要有连接器、跳线、信息插座和终端设备等;根据使用位置不同可将信息插座分成墙上型、地上型、桌上型等;其结构主要有RJ-45、RJ-11及单、双、多口等。
在工作区子系统中,跳线主要是连接终端设备和输入/输出(I/O)。
终端设备主要包括电话、计算机和数据终端,也可以是仪器仪表、传感器的探测器等设备。
工作区子系统的连线方式如图3-3所示。
图3-3 工作区子系统的连线方式二、工作区子系统设计要求在设计工作区子系统时,首先需要确定系统的规模,然后根据系统规模确定系统所含内容,具体内容主要包括以下几个方面。
1)综合布线系统工作区内线槽的敷设要整齐、美观。
2)确定系统中所需要的信息插座后,将信息插座设计在距离地面30cm以上;同时考虑为将来的扩充留出一定的冗余。
3)信息插座与计算机设备的距离保持在5m范围内。
4)选用符合要求的适配器,即网卡接口类型要与线缆接口类型保持一致。
5)所有综合布线系统工作区所需的信息模块、信息插座、面板等必须符合相关标准,同时设计数量必须准确。
6)每个工作区至少应配置一个220V的交流电源插座。
7)工作区子系统布线的线缆长度必须满足要求。
三、工作区子系统设计步骤1.确定工作区大小根据综合布线系统的设计步骤,当获得建筑物平面图后,就可根据建筑物平面图估算出每个楼层的工作区大小,然后将所有工作区相加,就获得整个大楼的工作区面积,但由于终端设备的类型和功能不同,所以就存在不同的工作区,通常电话机或计算机终端设备的工作区面积可按5~10m2计算;有时候也需要参照用途加以区分,用途不同其进点密度也不同,同样是工作区,比如学校食堂的进点密度就不如办公室的进点密度高,机房的进点密度更高;因此设计时需要根据具体情况灵活掌握,而且最终用户的意见是最重要的。
综合布线系统之工作区子系统详解.doc
综合布线系统之工作区子系统详解在弱电综合布线中,一直没有系统的去发布这方面的知识,这几天我们就一起对综合布线进行详细了解。
综合布线系统的组成:1、工作区子系统(Work Area Subsystem)2、水平子系统(Horizontal Subsystem),也称配线子系统3、垂直干线子系统(Riser Subsystem),也称干线子系统(Backbone Subsystem)4、设备间子系统(Equipment Subsystem)5、管理子系统(Administration Subsystem)6、建筑群子系统(Campus Subsystem)综合布线系统设计设计原则①兼容性原则:能综合多种数据信息传输与一体,在进行工程设计时,需确保相互之间的兼容性。
②开放性原则:采用开放式体系结构,符合多种国际上现行的标准,几乎对所有著名厂商的产品都是开放的③灵活性原则:任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则:采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则:⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要,宜按以上6个组成部分进行设计。
设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的,对每个分支单元系统的改动不会影响其它子系统。
只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。
支持当前普遍采用的各种局域网络:星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统又称服务区子系统,是一个需要设立终端设备的独立区域。
由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。
连接电缆:将水平电缆和工作区内的计算机与通信设备连接在一起,是终端设备至信息插座的传输媒体。
可能还会包括一些专门的硬件,从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下,每个工作区设置一个电话或计算机终端设备,或按用户要求设置。
工作区子系统讲解
5)估算好所有工作区所需的信息模块、信息插座、面板的数 量。信息模块的需求量一般为m=n+n*3%。其中,m表示信 息模块的总需求量;n表示信息点的总量;n*3%表示裕量。
6)在使用双绞线跳线时所需的RJ-45水晶头数量一般为
m=n*4+n*4*15%。其中,m表示RJ-45水晶头的总需求量;
n表示信息点的总量;n*4*15%表示留有的裕量。
第2章 工作区子系统工程技术
2.2 工作区子系统的设计原则 2.2.1 设计步骤
工作区子系统设计的步骤一般为:首先与用户进行充分的技 术交流和了解建筑物用途,然后要认真阅读建筑物设计图纸,其 次进行初步规划和设计,最后进行概算和预算。 一般工作流程如下: 需求分析→技术交流→阅读建筑物图纸→初步设计方案 →概算→方案确认→正式设计→预算。
第2章 工作区子系统工程技术
2.工作区信息点的配置
一个独立的需要设置终端设备的区域宜划分为一个工作 区,每个工作区需要设置一个计算机网络数据点或者语音电 话点,或按用户需要设置。每个工作区信息点数量可按用户 的性质、网络构成和需求来确定。
第2章 工作区子系统工程技术
表3-2作区子系统工程技术
2.2.5 初步设计 1.工作区面积的确定 工作区子系统包括办公室、写字间、作业间、技术室等需用电话、计算机终端、 电视机等设施的区域和相应设备的统称。 表3-1工作区面积划分表(GB50311-2007规定) 建筑物类型及功能 网管中心、呼叫中心、信息中心等终端设备较为密集的场地 办公区 会议、会展 商场、生产机房、娱乐场所 体育场馆、候机室、公共设施区 工业生产区 工作区面积(m2) 3~5 5~10 10~60 20~60 20~100 60~200
综合布线中的七大子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区,要至少安装两个分离的插座盒。
2 配线(水平布线)子系统 水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求,需要把通信系统 设计成易于维护、更换和移动的配置结构,以适用通信系统及设备在未来 发展的需要。
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 (硬件)连接在一起。连接各建筑物之间的传输介质和各种支持 设备(硬件)组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
6 建筑群子系统
建筑群子系统中电缆布线方法
1)架空电缆布线 2)直埋电缆布线 3)管道系统电缆布线 4)隧道内电缆布线
6 建筑群子系统
架空安装方法通常只用于现成电线杆,而且电缆的走法不是主 要考虑内容的场合,从电线杆至建筑物的架空进线距离不超过30m (100ft)为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入 口管道的最小口径为50mm(2in)。建议另设一根同样口径的备用 管道,如果架空线的净空有问题,可以使用天线杆型的入口。该天 线的支架一般不应高于屋顶1200mm(4ft)。如果再高,就应使用 拉绳固定。
4 (垂直)干线子系统
垂直干线子系统
由设备间(如机房)提供建筑中最重要的光纤等主干线路,是整 个大楼的信息交通枢纽,一般提供位于不同楼层的设备间和布线间 的连接路径
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时,对不同的介质电缆要区别对待。
综合布线系统图解课件
交接管理
(1)单点管理: 属于集中型管理,即在网络系统中只有一个
“点”可以进行线路跳线连接,其他连接点采用 直接连接。例如,主配线设备(BD)使用跳线连 接,而楼层配线架(FD)使用直接连接。 (2)双点管理:
属于集中分散型管理,即在网络系统中只有两 个“点”可以进行线路跳线连接,其他连接点采 用直接连接。这是管理子系统普遍采用的方法, 适用于大中型系统工程。例如,BD和FD采用跳线 连接。
综合布线系统图解
高架地板布线法
综合布线系统图解
5.2.2 水平子系统管槽路由设计
3、走廊槽式桥架方式
综合布线系统图解
5.2.2 水平子系统管槽路由设计
4 墙面线槽方式
综合布线系统图解
5.2.2 水平子系统管槽路由设计
5 护壁板管道布线法
综合布线系统图解
5.2.2 水平子系统管槽路由设计
6 地板导管布线法
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 1、管道电缆
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 2、电缆沟
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计 地下方式 3、直埋
综合布线系统图解
5.6.3建筑群布线子系统管槽路由设计
二、架空方式
综合布线系统图解
5.1 工作区子系统的设计
2、工作区信息插座的安装应符合下列要求: (1)根据楼层平面计算每层楼的布线面积,确定信息插座
安装位置。
l安装在地面上的信息插座应采用防水和抗压的接线盒。 l安装在墙面或柱子上的信息插座底部离地面的高度宜为300mm。
(2)根据设计等级,估算信息插座数量。
综合布线七大子系统构成图
综合布线七大子系统构成图综合布线系统是开放式结构,能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成六个子系统,工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
一、工作区子系统一个独立的需要设置终端的区域,即一个工作区,工作区子系统应由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。
二、配线(水平)子系统配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备,输入/输出设备等组成,管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路,或者在建筑物内信息系统要求组成高速率网络,或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求,当用于计算机局域网络时,宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。
综合布线系统之工作区子系统详解
综合布线系统之工作区子系统详解在弱电综合布线中,一直没有系统的去发布这方面的知识,这几天我们就一起对综合布线进行详细了解。
综合布线系统的组成:1、工作区子系统(Work Area Subsystem)2、水平子系统(Horizontal Subsystem),也称配线子系统3、垂直干线子系统(Riser Subsystem),也称干线子系统(Backbone Subsystem)4、设备间子系统(Equipment Subsystem)5、管理子系统(Administration Subsystem)6、建筑群子系统(Campus Subsystem)综合布线系统设计设计原则①兼容性原则:能综合多种数据信息传输与一体,在进行工程设计时,需确保相互之间的兼容性。
②开放性原则:采用开放式体系结构,符合多种国际上现行的标准,几乎对所有著名厂商的产品都是开放的③灵活性原则:任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则:采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则:⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要,宜按以上6个组成部分进行设计。
设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的,对每个分支单元系统的改动不会影响其它子系统。
只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。
支持当前普遍采用的各种局域网络:星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统又称服务区子系统,是一个需要设立终端设备的独立区域。
由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。
连接电缆:将水平电缆和工作区内的计算机与通信设备连接在一起,是终端设备至信息插座的传输媒体。
可能还会包括一些专门的硬件,从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下,每个工作区设置一个电话或计算机终端设备,或按用户要求设置。
综合布线系统的各个组成介绍与分析
综合布线系统的各个组成介绍与分析综合布线系统由6个子系统组成,包括工作区子系统、水平区子系统、管理间子系统、垂直干线子系统、设备间子系统及建筑群子系统。
由于采用星型结构,任何一个子系统都可独立地接入综合布线中。
因此,系统易于扩充,布线易于重新组合,也便于查找和排除故障。
1.工作区子系统工作区指放置应用系统终端设备的地方。
综合布线一般以10M2的面积称为一个工作区。
工作区子系统是一个可以独立设置终端设备的区域,该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。
工作区的服务面积一般可按5〜10平方米估算,工作区内信息点的数量根据相应的设计等级要求设置。
工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备,同时,为了便于管理和识别,有些厂家的信息插座做成多种颜色:黑、白、红、蓝、绿、黄,这些颜色的设置应符合TIA/EIA606标准。
2.水平区子系统水平区子系统应由工作区用的信息插座,楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
一般情况,水平电缆应采用4对双绞线电缆。
在水平子系统有高速率应用的场合,应采用光缆,即光纤到桌面。
水平子系统根据整个综合布线系统的要求,应在二级交接间、交接间或设备间的配线设备上进行连接,以构成电话、数据、电视系统和监视系统,并方便地进行管理。
水平子系统的电缆长度应小于90米, 信息插座应在内部做固定线连接。
3.垂直干线子系统垂直干线子系统应由设备间的配线设备和跳线以及设备间至各楼层分配线间的连接电缆组成。
在确定垂直子系统所需要的电缆总对数之前,必须确定电缆中话音和数据信号的共享原则。
对于基本型每个工作区可选定2对,对于增强型每个工作区可选定3对双绞线,对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。
如果设备间与计算机机房处于不同的地点,而且需要把语音电缆连至设备间,把数据电缆连至计算机机房,则应在设计中选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由语音和数据的需要。
综合布线各子系统
Jack Zhou
网络拓扑图
各子系统图
各子系统
系统图(升位图)
工作区子系统
工作区子系统
1. 信息插座距离地面 30 cm 2. 终端距离插座 < 5 m
水平区子系统
水平子系统由各大楼内楼层配线间至各个工作区之间的铜缆和光缆构成
水平子系统
水平子系统
管理子系统
管理子系统
管理子系统
设备间子系统
设备间子系统
பைடு நூலகம்
设备间子系统
计算机用房设计标准《GB50174-93电子机房设计规范》
设备间子系统
中心机房环境条件:
垂直子系统
垂直子系统
建筑群子系统
综合布线系统技能实训教程 第5章 工作区子系统工程技术
3).工作区信息点点数统计表
工作区信息点点数统计表简称点数表,是设计和统计信息点数量的基本工具和手段。 点数统计表能够一次准确和清楚的表示和统计出建筑物的信息点数量。
建筑物网络和语音信息点数统计表
房间或者区域编号
01
030507来自09楼层 编号 18层
17 层 16 层
15层 合计
语数语数语数语数 数据 音 据 音 据 音 据 音 据 语音
2.初步设计
1).工作区面积的确定
工作区面积划分表(GB50311规定)
建筑物类型及功能 网管中心、呼叫中心、信息中心等终端设备较为密集的场地 办公区 会议、会展 商场、生产机房、娱乐场所 体育场馆、候机室、公共设施区 工业生产区
工作区面积(m2) 3~5 5~10 10~60 20~60
20~100 60~200
中心等终工作台处墙面或者地面
集中办公区域的写字楼、开 区等人员密集场所
放式工作工作台处墙面或者地面
董事长、经理、主管等独立办公室 工作台处墙面或者地面
小型会议室/商务洽谈室
主席台处地面或者台面 会议桌地面或者台面
大型会议室、多功能厅
主席台处地面或者台面 会议桌地面或者台面
﹥5000平米的大型超市或者卖场
第5章 工作区子系统工程技术
5.1 工作区子系统的基本概念
5.1.1工作区基本概念 工作区子系统是指从信息插座延伸到终端设备的整个区域,即一个独立的需要设置终端 的区域划分为一个工作区。工作区域可支持电话机、数据终端、计算机、电视机、监视器 以及传感器等终端设备。它包括信息插座、信息模块、网卡和连接所需的跳线,并在终端 设备和输入/输出(I/O)之间搭接,相当于电话配线系统中连接话机的用户线及话机终端 部分。
综合布线七大子系统构成图
综合布线七大子系统构成图综合布线系统是开放式结构,能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成六个子系统,工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
一、工作区子系统一个独立的需要设置终端的区域,即一个工作区,工作区子系统应由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。
二、配线(水平)子系统配线子系统由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备,输入/输出设备等组成,管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路,或者在建筑物内信息系统要求组成高速率网络,或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求,当用于计算机局域网络时,宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。
综合布线系统之工作区子系统详解
综合布线系统之工作区子系统详解在弱电综合布线中,一直没有系统的去发布这方面的知识,这几天我们就一起对综合布线进行详细了解。
综合布线系统的组成:1、工作区子系统(Work Area Subsystem)2、水平子系统(Horizontal Subsystem),也称配线子系统3、垂直干线子系统(Riser Subsystem),也称干线子系统(Backbone Subsystem)4、设备间子系统(Equipment Subsystem)5、管理子系统(Administration Subsystem)6、建筑群子系统(Campus Subsystem)综合布线系统设计设计原则①兼容性原则:能综合多种数据信息传输与一体,在进行工程设计时,需确保相互之间的兼容性。
②开放性原则:采用开放式体系结构,符合多种国际上现行的标准,几乎对所有著名厂商的产品都是开放的③灵活性原则:任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则:采用高品质的传输介质和组合压接的方式构成一套标准化的数据传输通道⑤先进性原则:⑥用户至上原则设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要,宜按以上6个组成部分进行设计。
设计应采用开放式星形拓扑结构在该结构下的每个分支子系统都是相对独立的,对每个分支单元系统的改动不会影响其它子系统。
只要改变结点连接就可在网络的星形、总线、环形等各种类型网络之间进行转换。
支持当前普遍采用的各种局域网络:星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统又称服务区子系统,是一个需要设立终端设备的独立区域。
由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。
连接电缆:将水平电缆和工作区内的计算机与通信设备连接在一起,是终端设备至信息插座的传输媒体。
可能还会包括一些专门的硬件,从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下,每个工作区设置一个电话或计算机终端设备,或按用户要求设置。
综合布线6大子系统介绍
综合布线系统对综合布线系统而言,体现的不仅仅是材料和设备,工程在整个系统中占重要的地位。
因为用户所购买的不仅仅是供应商综合布线系统的线缆和接插件,而应当是整个工程。
系统的设计很大程度上依赖于对综合布线的理解和施工管理及经验;而布线工程的实施在一定程度上讲是一门经验科学。
1.施工步骤(1)水平子系统的布线施工水平子系统完成由接线间到工作区信息出口线路连接的功能。
采用走吊顶的镀锌金属线槽的方案,线管采用镀锌钢管。
为水平线系统提供机械保护和支持。
装配式的金属线槽是一种闭合式的金属管槽,安装在吊架上,从弱电井引向各个设有信息点的房间,再由不同规格的线管,将线路引到墙壁上的暗装底盒。
综合布线系统的布线是星形的,水平线缆量较大,所以,线槽容量的计算是很重要的,按照标准的线槽设计方法,应根据水平线缆的外径来确定线槽的容量。
可以根据情况选用不同的规格,为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线缆线路由的弯转自如。
如果不能确定信息出口的准确位置,拉线时可先将线缆盘在吊架上的线缆出线口处,待具体位置确定后,再引到各信息出口。
由于铺设水平线缆之前先得铺设线管,在铺设时因当注意不能有连续的两个90度的拐角,若实际情况限制则需加过线盒。
(2)垂直干线子系统的布线施工垂直干线子系统,是由一连串通开好的垂直对准孔组成,它的走线设计分为两部分。
干线的垂直部分:垂直部分的作用是提供弱电井内垂直干缆的通道。
这部分采用预留电缆井方式,在每层楼的弱电井中留出专为综合布线大对数电缆通过的长方形地面孔,电缆井的位置设在靠近支电缆的墙壁附近,但又不妨碍端接配线架的地方。
在预留有电缆井一侧的墙面上,还应安装电缆爬架或线槽,爬架或线槽的横档上开一排小孔,大对数电缆用紧固绳绑在上面,用于固定和承重,如果附近有电梯等大型干扰源,则应使用封闭的金属线槽为垂直干缆提供屏蔽保护。
干线的水平通道部分水平通道部分的作用是,提供垂直干缆从主设备间到所在楼层的弱电井的通路,这部分也应采用走吊顶的镀锌金属线槽的方案,用来安放和引导电缆,可以对电缆起到机械保护的作用,同时还提供了一个防火的,为垂直干缆提供密封,坚固的空间使线缆可以安全地延伸到目的地,其选材算法与水平子系统设计部分的线槽算法一致,且若一根线管连续有两个90度的拐角时,应在一处加过线盒,以便拉线时不破坏线缆,与垂直部分一样,水平通道部分也必须保留一定的空间余量,以确保在今后系统扩充时不致需要安装新的管线。
综合布线结构图(详细介绍“布线”共55张)
5.2、水平子系统的设计
7、电缆长度估算
1)确定布线方法和走向。
2)确立每个楼层配线间或二级交接间所要服务的区域。
3)确认离楼层配线间距离最远的信息插座(IO)位置。
4)确认离楼层配线间距离最近的信息插座(IO)位置。 5)用平均电缆长度估算每根电缆长度。
6)平均电缆长度 =(信息插座至配线间的最远距离+信息插座至 配线间的最近距离/2。
1、设计原则
1)根据工程提出的近期和远期的终端设备要求;
2)每层需要安装的信息插座的数量及其位置(工作区子
系统已讨论); 3)终端将来可能产生移动、修改和重新安排的预测情况; 4)一次性建设或分期建设的方案;
第6页,共55页。
5.2、水平子系统的设计
2、设计内容
1) 布线路由设计
2) 管槽设计 3) 电缆类型、布线长度设计
8)电缆订购数。按4对双绞电缆包装标准 1箱线长=305m,
电缆订购数=W/305 箱 (不够一箱时按一箱计)
第12页,共55页。
5.2.2 水平子系统管槽路由设计
1、天花板吊顶内敷设线缆方式
(1) 分区法 (2) 内部布线法 (3)电缆槽道法
第13页,共55页。
5.2.2 水平子系统管槽路由设计
7)总电缆长度 = 平均电缆长度 + 备用部分(平均电缆长度的 10%)+ 端接容差 6m(变量)。
第11页,共55页。
5.2、水平子系统的设计
每个楼层用线量(m)的计算公式如下:
4.1.2布线系统总体结构 C=[ 0.55(L+S)+6 ]× n
(2)根据设计等级,估算信息插座数量。
式中 C —— 5)用平均电缆长度估算每根电缆长度。 每个楼层的用线量;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

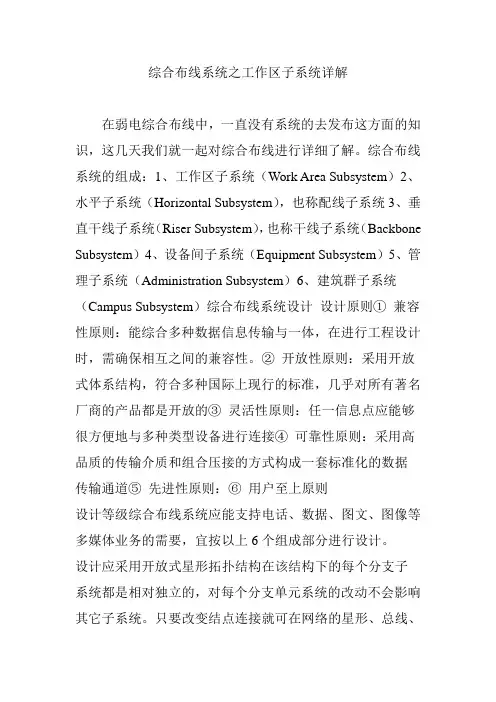

综合布线系统之工作区子系统详解
在弱电综合布线中,一直没有系统的去发布这方面的知识,这几天我们就一起对综合布线进行详细了解。
综合布线系统的组成:1、工作区子系统(Work Area Subsystem)2、水平子系统(Horizontal Subsystem),也称配线子系统3、垂直干线子系统(Riser Subsystem),也称干线子系统(Backbone Subsystem)4、设备间子系统(Equipment Subsystem)5、管理子系统(Administration Subsystem)6、建筑群子系统(Campus Subsystem)综合布线系统设计设计原则①兼容性原则:能综合多种数据信息传输与一体,在进行工程设计时,需确保相互之间的兼容性。
②开放性原则:采用开放式体系结构,符合多种国际上现行的标准,几乎对所有著名厂商的产品都是开放的③灵活性原则:任一信息点应能够很方便地与多种类型设备进行连接④可靠性原则:采用高品质的传输介质和组合压接的方式构成一套标准化的数据
传输通道⑤先进性原则:⑥用户至上原则
设计等级综合布线系统应能支持电话、数据、图文、图像等多媒体业务的需要,宜按以上6个组成部分进行设计。
设计应采用开放式星形拓扑结构在该结构下的每个分支子
系统都是相对独立的,对每个分支单元系统的改动不会影响其它子系统。
只要改变结点连接就可在网络的星形、总线、
环形等各种类型网络之间进行转换。
支持当前普遍采用的各种局域网络:星形网、局域/广域网、令牌网、以太网、FDDI 等。
1、工作区子系统
又称服务区子系统,是一个需要设立终端设备的独立区域。
由水平布线系统的信息插座延伸到工作站设备处的连接电缆及适配器组成。
连接电缆:将水平电缆和工作区内的计算机与通信设备连接在一起,是终端设备至信息插座的传输媒体。
可能还会包括一些专门的硬件,从而可以通过在工作区所安排的电缆进行信号的接受和发送。
一般情况下,每个工作区设置一个电话或计算机终端设备,或按用户要求设置。
工作区子系统的布线由插座开始,服务器及工作站可通过绞线直接与信息插座相连,或通过室内的集线器并经过楼层集线器及中心集线器与其它网络站点互相通信。
工作区子系统的布线指在信息插座/连接器与工作站内设备之间的电缆布线,其中包括许多不同的硬件,用来将用户的电话、计算机以及设备连接到信息插座/连接器上。
是非永久布线,整个布线被设计成易于更改和替换的方式。
使用组合式来端接工作站。
组合式工作区软线须在两端使用同样的连接器,使得电缆两端的配线稳定。
通常使用束状对绞线电缆来制作工作区电缆。
扁平、非对绞线不能使用所使用的连接
器必须符合国际ISDN标准的8bit接口
工作区适配器的选用要求:①终端设备的连接插座与连接电缆的插头匹配,不同的插座与插头应加装适配器。
②在单一信息插座上进行两项服务时,宜用”Y”型适配器③在水平干线子系统中选用的电缆类别不同与设备所需的电缆类别时,宜采用适配器④在连接使用不同信号数模转换设备,或数据速率转换设备等装置时,宜采用适配器⑤为了特殊应用而实现网络协议的兼容性时,可采用协议转换适配器⑥根据工作区内不同的电信终端设备配置相应的适配器注意事项①工作区电缆距离:工作区电缆通常是短的、柔软的电缆,最大传输距离为5m,②RJ-45插座须安装在墙壁上或不被碰撞的地方,插座距离地面30㎝以上③插座和水晶头不要接错线头④在进行终端设备和I/O连接时,可能需要某种电子传输装置,但这种装置不是工作区子系统的一部分

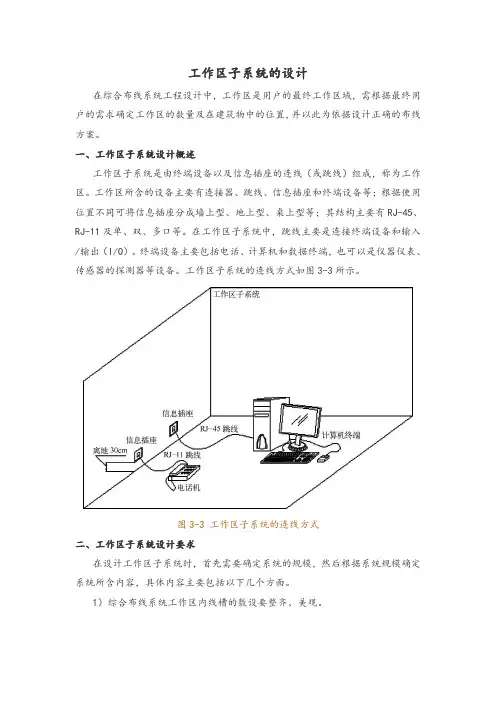

工作区子系统的设计①工作区的划分原则:通常把一个独立的需要设置终端设备的区域划分为一个工作区
②工作区子系统的设计要点根据用户需求,在设计时一般将工作区子系统分为语音、数据和多媒体三类用户,设计时需要考虑以下几点:※线槽的敷设要合理、美观
※信息插座设计在距离地面30㎝以上※信息插座与计算机设备的距离保持在5m范围内※网卡类型要与
缆线接口类型保持一致※估算所有工作区所需要的信息模块、信息插座
③设计步骤1.确定工作区大小2.设计平面图供用户选择3.确定信息点类型和数量
④确定信息点、信息插座的类型和数量信息插座大致可分为嵌入式安装插座、表面安装插座、多传输媒体信息插座3类1.确定信息插座类型和数量的原则※根据已掌握的用户需要,确定信息插座的类别※根据建筑平面图计算实际可用的空间,依据空间的大小I/O插座的数量※根据实际情况,确定I/O插座的类型2.确定信息点的原则一般,对于一个办公区内的每个办公点可配置2~3个信息点,此外,还应为此办公区配置3~5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等若此办公区为商务应用,信息点的带宽为10Mb/s或100 Mb/s可满足要求若此办公区为技术开发应用,则每个信息点应为交换式100 Mb/s 或1000 Mb/s,甚至是光纤信息点
3.估算I/O插座和信息模块数量的方法RJ-45连接器的总需求量m为信息点总量n的4倍并附加15%的富余量M=4n(1+15%) 信息模块的总需求量m为信息点总量n并附加3%的冗余量M=n(1+3%)。
