江苏省公共建筑节能设计专篇参考样式(建筑专业)
江苏省建筑施工图绿色建筑设计专篇-暖通空调
江苏省建筑施⼯图绿⾊建筑设计专篇-暖通空调江苏省建筑施⼯图绿⾊建筑设计专篇-暖通空调参考样式四江苏省公共建筑施⼯图绿⾊设计专篇（暖通空调）⼀、项⽬名称:xxx⼆、项⽬概况：注：停车库建筑⾯积为地上、地下⾃⾏车库和汽车库的建筑⾯积总和。
三、设计依据1.《民⽤建筑供热通风与空⽓调节设计规范》GB50736-20122.《江苏省绿⾊建筑设计标准》DGJ32/J 173-20143.《绿⾊建筑评价标准》GB/T 50378-20144.《民⽤建筑绿⾊设计规范》JGJ/T229-20105.《民⽤建筑热⼯设计规范》GB50176-936.江苏省《公共建筑节能设计标准》DGJ32/J96-20107.江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ111-2010 8.《地源热泵系统⼯程技术规范》GB50366-20099.江苏省《地源热泵系统⼯程技术规程》DGJ32/TJ 89-200910.《江苏省绿⾊建筑施⼯图设计⽂件编制深度规定》（2014年版）11.国家、省、市现⾏的法律、法规、其它相关标准和规定四、空调负荷计算1.空调（供暖）建筑⾯积（m2）2.空调（供暖）计算室外⽓象参数夏季空调室外计算⼲球温度°C，夏季空调室外计算湿球温度°C夏季通风室外计算温度°C冬季空调室外计算温度°C，冬季空调室外计算相对湿度°C冬季通风室外计算温度°C3.空调（供暖）室内计算参数（室内温度、湿度、新风量、⼈员密度、照明/设备功率、噪⾳值等指标）、风速4.围护结构传热系数（W/m2·K）外墙：K= ；屋⾯：K= ；外窗：K= ；地⾯：5.计算软件名称及版本:6.空调计算冷负荷 kW，单位空调⾯积冷负荷W/m2空调（供暖）计算热负荷 kW，单位空调（供暖）⾯积热负荷 W/m2（按冷热源系统分列）五、规定性节能设计要求1.空调（供暖）冷热源形式、规格、数量2.冷热源设备（单元式空调机组、分体式空调机组、冷⽔机组、热泵、多联机热泵机组）额定⼯况能效⽐EER，性能系数C0P，综合部分负荷性能系数IPLV（C）、溴化锂机组性能参数、锅炉额定热效率）3.空调冷（热）⽔系统循环⽔泵耗电输冷（热）⽐[EC（H）R]集中热⽔供暖系统循环⽔泵耗电输热⽐[EHR]4.风系统风机最⼤单位风量耗功率（Ws）或风系统最不利风管总长度5.空调（采暖）⽔管绝热材料（导热系数）、规格（厚度）6.空调风管绝热材料（导热系数）、规格（厚度）、热阻注：低温空调风管应作说明。
江苏省建筑施工图绿色设计专篇(结构)-

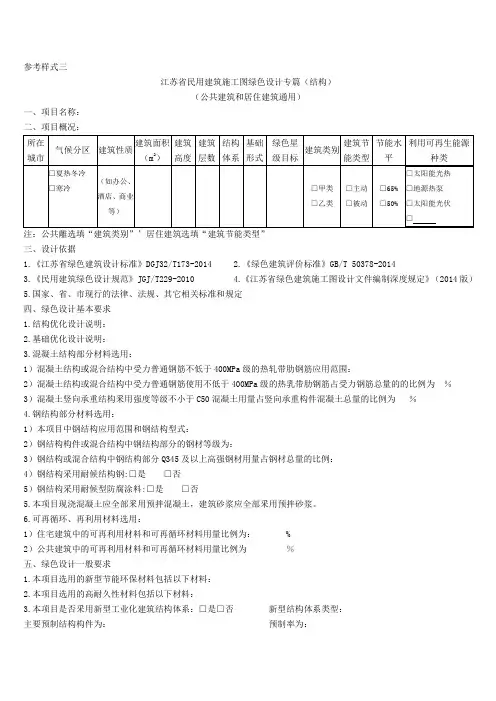

参考样式三江苏省民用建筑施工图绿色设计专篇（结构）（公共建筑和居住建筑通用）一、项目名称：二、项目概况：注：公共離选填“建筑类别”’居住建筑选填“建筑节能类型”三、设计依据1.《江苏省绿色建筑设计标准》DGJ32/T173-20142.《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《江苏省绿色建筑施工图设计文件编制深度规定》（2014版）5.国家、省、市现行的法律、法规、其它相关标准和规定四、绿色设计基本要求1.结构优化设计说明：2.基础优化设计说明：3.混凝土结构部分材料选用：1）混凝土结构或混合结构中受力普通钢筋不低于400MPa级的热轧带肋钢筋应用范围：2）混凝土结构或混合结构中受力普通钢筋使用不低于400MPa级的热乳带肋钢筋占受力钢筋总量的的比例为％3）混凝土竖向承重结构釆用强度等级不小于C50混凝土用量占竖向承重构件混凝土总量的比例为％4.钢结构部分材料选用：1）本项目中钢结构应用范围和钢结构型式：2）钢结构构件或混合结构中钢结构部分的钢材等级为：3）钢结构或混合结构中钢结构部分Q345及以上高强钢材用量占钢材总量的比例：4）钢结构采用耐候结构钢:□是□否5）钢结构采用耐候型防腐涂料:□是□否5.本项目现浇混凝土应全部釆用预拌混凝土，建筑砂浆应全部釆用预拌砂浆。
6.可再循环、再利用材料选用：1）住宅建筑中的可再利用材料和可再循环材料用量比例为：%2）公共建筑中的可再利用材料和可再循环材料用量比例为％五、绿色设计一般要求1.本项目选用的新型节能环保材料包括以下材料：2.本项目选用的高耐久性材料包括以下材料：3.本项目是否釆用新型工业化建筑结构体系：□是□否新型结构体系类型：主要预制结构构件为：预制率为：4.本项目是否为改建、扩建工程：□是□否1）原有建筑利用面积：原有建筑利用率: 2）结构体系说明：3）构件加固技术说明：六、主要节点详图1.套用图集编号：2.xx节点详图见结施一；............3.xx节点详图见下图:。
江苏省公共建筑节能设计专样式
江苏省公共建筑节能设计专样式一、外墙设计：1.在江苏省的冬季寒冷湿润气候条件下，建议在建筑外墙采用保温材料，如岩棉、聚氨酯等，以减少散热损失。
2.同时，在外墙设计中，应注重隔热性能和气密性能，采用绿色建筑材料，如高性能中空玻璃、镀膜玻璃等，达到良好的隔热效果和光照透明度。
二、屋面设计：1.在屋面设计中，建议采用反射性较强的屋面材料，如铝合金屋面、柔性太阳能屋面等，减少热量吸收和热辐射。
2.同时，在屋面设置太阳能光伏板，利用太阳能来发电，为建筑提供可再生能源，并减少电力消耗。
三、建筑导热降噪设计：1.在建筑内部，采用隔热材料，如绝缘型空气凝胶、蓄热式建筑材料等，减少传导热量和降低室内温度波动。
2.在建筑的窗户和门等开口部位，采用隔热性能较好的材料，如PVC 窗框、封闭式门等，减少能量传递和降低噪音。
四、建筑供暖与供冷系统设计：1.在江苏省的冬季，采用集中供暖系统，通过高效燃气锅炉、热泵或太阳能热水器等方式，为建筑提供供暖热源，利用余热回收系统减少能源浪费。
2.在夏季，采用地源热泵、风冷式空调等系统，通过地下管道或自然冷却方式，减少空调能源消耗。
五、建筑照明设计：1.在建筑照明设计中，应采用LED灯具等高效能源照明设备，减少电力消耗。
2.同时，在建筑外部设置灯光控制系统，根据不同时间和需求调节灯光亮度，减少能量浪费。
综上所述，江苏省公共建筑节能设计专样式需要结合当地气候特点、建筑功能要求等因素，采取外墙、屋面、导热降噪、供暖与供冷、照明等方面的节能设计策略和措施，以提高建筑的能源利用效率和减少能源消耗。
同时，应注重使用绿色建筑材料，提高建筑的环保性能，为江苏省的可持续发展贡献力量。
江苏省建筑施工图绿色设计专篇(电气)
参考样式八江苏省公共建筑施工图绿色设计专篇（电气〕一、项目名称：三、设计依据：1.《江苏省绿色建筑设计标准》DGJ32/T173-20142。
《绿色建筑评价标准》GB/T50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《公共建筑节能设计标准》DGJ32/J96—20105.《建筑照明设计标准》GB50034-20136.《公共建筑能耗监测系统技术规程》0DGJ32/TJ111—20107。
《民用建筑太阳能光伏系统应用技术规程》JGJ203—20108.《太阳能光伏与建筑一体化应用技术规程》DGJ32/J87—20099。
《民用建筑太阳能热水系统应用技术规程》GB50364—2005 （第5.6节）10.《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J 08—2008II.《35KV及以下客户端变电所建设标准》DGJ32/J14—2007（第6。
2节）12。
《民用建筑电气设计规范》JGJ16—200813.《江苏省绿色建筑施工图设计文件编制深度规定》（2014年版）14.国家、省、市现行的其它建筑节能相关的法律、法规.四、本设计与绿色设计有关的内容为:照明节能设计、供配电系统节能设计、能耗监测系统设计、可再生能源利用设计。
五、照明节能设计:2。
本工程所采用灯具功率因数均要求大于0。
9，镇流器应符合国家能效标准。
3.大面积照明场所灯具效率不低于70％.4.照明系统采取分区控制、定时控制、照度调节等节能控制措施.5。
本工程使用LED照明的面积为 m2，占建筑物总面积的％.六、供配电系统节能设计:1。
变压器选用10型及以上节能环保型、低损耗、低噪音,接线组别为Dyn11的干式变压器。
变压器自带温控器和强迫通风装置.2。
变压器低压侧设置低压无功补偿装置，要求补偿后高压供电进线处功率因数不小于0.95.（低压电源进线处设置无功补偿装置，要求补偿后功率因数不小0.9〕。
无功补偿装置具过零自动投切功能，并有抑制谐波和抑制涌流的功能；分相补偿容量不小于总补偿容量的40%。
江苏公共建筑节能设计方案专篇参考样式
江苏省公共建筑节能设计专篇参考样式（建筑专业）二、设计依据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《江苏省太阳能热水系统施工图文件编制深度规定》（2008年版）5、国家、省、市现行的相关法律、法规GB/T 15227规定的级。
六、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。
七、权衡判断八、节能构造图详：。
江苏省居住建筑节能设计专篇参考样式（建筑专业）二、设计依据1、《民用建筑热工设计规范》GB50176-19932、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-953、《江苏省居住建筑热环境与和节能设计标准》（DGJ32/J71-2008）4、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）5、《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版）6、国家、省、市现行的相关法律、法规五、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。
六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。
七、节能构造图详：。
江苏省公共建筑节能设计专篇参考样式（电气专业）二、设计依据1、《建筑照明设计标准》GB50034-20042、《民用建筑太阳能热水系统应用技术规范》GB50364-2005（5.6节）3、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《35KV及以下客户端变电所建设标准》JGJ32/J14-2007（6.2节）5、《民用建筑电气设计规范》JGJ16-20086、《全国民用建筑工程设计技术措施节能专篇》（电气分册）7、《江苏省公共建筑用能计量设计规定》（暂行）8、《宿舍建筑设计规范》JGJ36-2005（6.3.2及6.3.8）9、国家、省、市现行的其它建筑节能相关法律、法规三、照明节能设计要求及措施四、大于2万平方M的公共建筑，应按规定装设电能考核节能表计五、当工程含有变电所设计时，则应补充如下内容：1、负荷计算情况、供电电压选择及变电所位置情况概述，确认是否在负荷中心，否则说明原因。
建筑设计方案节能专篇编制要点
建筑设计方案节能专篇编制要点江苏省建筑设计方案节能设计专项说明编制要点1 总则1.1为规范江苏省建筑设计方案节能设计，特制定本编制要点。
1.2根据建筑方案设计的深度要求及设计特点，设计方案应重点考虑建筑形体设计，同时注重围护结构、暖通空调、电气照明与可再生能源利用等方面的节能设计。
2 节能设计依据2.1江苏省建筑设计方案节能设计应遵循以下节能设计标准、规范、法律和法规。
1、《民用建筑节能条例》2、《民用建筑热工设计规范》GB50176-19933、《建筑工程设计文件编制深度规定》（2008年版）4、《江苏省建筑节能管理办法》5、《江苏省居住建筑热环境和节能设计标准》DGJ32/J71-20086、《江苏省公共建筑节能设计标准》DGJ32/J96-20107、国家、省其他相关法律、法规、标准及规范。
3 节能设计专项说明编制3.1民用建筑设计方案节能设计专项说明应包括下列内容:节能设计说明和节能设计相关图纸。
3.2节能设计说明应包括以下内容：3.2.1项目概况3.2.1.1项目基本情况工程名称、项目性质、地理位置、地形地貌、建筑类型、结构形式、建筑面积、使用功能等情况。
3.2.1.2执行建筑节能标准情况确定项目所在地的气候分区，明确工程的节能设计目标（按照50%或65%及以上节能设计标准设计）。
3.2.2设计依据应根据项目的具体情况说明所遵循的节能设计标准、规范、法律和法规。
3.2.3项目节能措施节能措施概述，包括节能新技术、新工艺、新产品选择；建筑围护结构类型；保温隔热措施；资源综合利用情况；新能源和可再生能源的应用。
3.2.3.1总平面设计节能方案如何根据建筑朝向、日照、风向等自然情况考虑建筑节能设计。
3.2.3.2围护结构节能措施屋面、外墙（非透明幕墙）、外窗（透明幕墙）及外遮阳形式等围护结构的主要节能措施，对各朝向的窗墙面积比、体型系数等的控制。
3.2.3.3公共建筑采暖通风与空调系统节能技术采暖、空气调节的室内设计参数及设计标准; 采暖、空气调节的系统形式及控制方案；通风系统、余热回收、过渡季节节能措施等。
公共建筑节能设计专篇
公共建筑节能设计专篇（建筑专业）C-1 甲类1. 设计建筑基本信息1.1 项目概况1. 项目名称：2. 总建筑面积：m2；3. 建筑层数：地上层，地下层。
1.2 该工程项目为，属于甲类公共建筑。
1.3 项目所在市县：1.4 建筑热工设计分区：严寒A、B区□、严寒C区□、寒冷地区□。
1.5 采用软件：软件版本：1.6 建筑体形系数：建筑体积V o= m3，建筑外表面积Fo= m2，建筑体形系数S=Fo/V o= ，限值为（此项必须满足）。
1.7 建筑各单一立面外窗（包括透光幕墙）窗墙面积比：南向、北向、东向、西向；1.8 屋顶透光部分面积占屋顶总面积的比例%；限值20%；□满足，□不满足。
2. 建筑节能设计依据的标准2.1《公共建筑节能设计标准》GB50189-20152.2《公共建筑节能设计标准实施细则》XJJ2.3《民用建筑热工设计规范》GB50176-932.4《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-20082.5《建筑外门窗保温性能分级及检测方法》GB/T8484-20082.6《建筑幕墙》GB/T21086-20072.7《外墙外保温工程技术规程》JGJ144-20042.8《建筑节能工程施工质量验收规范》GB50411-2007注：设计和施工过程中，当依据的规范、标准有修钉或有新的版本时，应按新版规范、标准对本细则的相关内容进行复核后采用。
3. 建筑围护结构保温措施、传热系数(热阻)设计值和限值见下表:建筑围护结构保温措施、传热系数（热阻）设计值和限值表注：1、规定性指标全部达标后可不再进行权衡判断，直接判定为节能建筑设计。
2、单项判定或选择中，符合打“√”，不符合打“×”，不存在该项打“—”。
3、应说明外窗(包括透光幕墙)及屋顶透光部分的选型，主要包括：窗框材料、外窗(包括透光幕墙)类型、中空玻璃间隙厚度(mm)，间隙间气体种类及选用的标准图集等。
江苏省公共建筑节能设计标准DGJJ—
1.0. 1为贯彻执行国家节约能源、环境保护的法规和方针政策, 改善公共建筑的室热环境，提高采暖、通风、空气调节和照明系统的能源利用效率，降低建筑能耗，根据《公共建筑节能设计标准》GB 50189-2005,并结合省建筑气候和建筑节能的具体情况, 制定本标准。
1.0. 2本标准适用于地区新建、改建和扩建的公共建筑节能设计。
1.0. 3在建筑热工设计分区上，本标准将市、市划入寒冷地区, 其余各市属于夏热冬冷地区。
1.0. 4按本标准进行的建筑节能设计，在保证相同的室环境参数条件下，与未采取节能措施前相比，甲类公共建筑全年采暖、通风、空气调节和照明的总能耗应减少65%,乙类公共建筑全年采暖、通风、空气调节和照明的总能耗应减少50缰。
1.0. 5公共建筑的节能设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2术语2.0. 1 透明慕墙transparent curtain wall 可见光可直接透射入室的幕墙。
2.0. 2 可见光透射比visible transmittance透过透明材料的可见光光通量与投射在其表面上的可见光光通量之比。
2.0. 3 体形系数（S） shape coefficient of building 建筑物与室外大气接触的外表面积与其包围的体积的比值。
2.0. 4 窗墙面积比area ratio of window to wal 1窗户洞口（包括外门透明部分）总面积与同朝向的墙面（包括外门窗的洞口）总面积的比值。
2.0. 5 围护结构传热系数（K） overall heat transfer coefficient of building envelope围护结构两侧空气温差为1K,在单位时间通过单位面积围护结构的传热量。
单位为W/ （m2・K）2. 0. 6 外墙平均传热系数（AL） average heat transfer coefficient of exterior wal1外墙主体部位传热系数与热桥部位传热系数按照面积的加权平均值。
公共建筑节能设计专篇参考样式(doc 6页)
公共建筑节能设计专篇参考样式(doc 6页)江苏省公共建筑节能设计专篇参考样式（建筑专业）所在城市气候分区结构形式层数体形系数节能计算面积（㎡）节能设计标准节能设计方法工程设计值规范限值寒冷二、设计依据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《江苏省太阳能热水系统施工图文件编制深度规定》（2008年版）5、国家、省、市现行的相关法律、法规围护结构部位主要保温材料厚度（㎜）传热系数K（W/㎡·K）备注名称导热系数（W/㎡·K）工程设计值规范限值屋面1……墙体1（包括非透明幕墙）……底面接触室外空气的架空层或外挑楼板非采暖空调房间与采暖空调房间的隔墙非采暖空调房间与采暖空调房间的楼板本工程外墙墙体材料为厚，内墙为厚。
围护结构部位主要保温材料名称厚度（㎜）传热系数K（W/㎡·K）备注工程设计值规范限值……墙体（北、东、西、南）……冷桥凸窗壁棋逢对手（上、侧、下）底面接触室外空气的架空层或外挑楼板与非封闭式楼梯间相邻的隔墙分隔采暖空调居住空间与封闭式非采暖空调空间的隔墙分隔采暖空调居住空间与封闭式非采暖空调空间的楼板分户墙分户楼板本工程外墙墙体材料为厚，内墙为厚。
朝向窗框玻璃窗墙面积比传热系数k（w/㎡·k）遮阳系数SC遮阳形式工程设计值规范限值工程设计值规范限值凸窗工程设计值凸窗规范限值工程设计值规范限值北东、西南阳台下部门芯板户门封闭（非封闭）式楼梯间规范的级。
五、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。
六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。
采暖期耗热量指标q h（w/㎡）耗电量指标q e·r（kw·h/㎡）空调降温期耗冷量指标q r（w/㎡）耗电量指标q e·r（kw·h/㎡）工程设计值规范限值工程设计值规范限值工程设计值规范限值工程设计值规范限值七、节能构造图详：。
江苏省建筑施工图绿色设计方案专篇(结构)-
参考样式三江苏省民用建筑施工图绿色设计专篇（结构）（公共建筑和居住建筑通用）一、工程名称：二、工程简况：注：公共離选填“建筑类别”’居住建筑选填“建筑节能类型”三、设计依据1.《江苏省绿色建筑设计标准》DGJ32/T173-20142.《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《江苏省绿色建筑施工图设计文件编制深度规定》（2014版）5.国家、省、市现行的法律、法规、其它相关标准和规定四、绿色设计基本要求1.结构优化设计说明：2.基础优化设计说明：3.混凝土结构部分材料选用：1）混凝土结构或混合结构中受力普通钢筋不低于400MPa级的热轧带肋钢筋应用范围：2）混凝土结构或混合结构中受力普通钢筋使用不低于400MPa级的热乳带肋钢筋占受力钢筋总量的的比例为％3）混凝土竖向承重结构釆用强度等级不小于C50混凝土用量占竖向承重构件混凝土总量的比例为％4.钢结构部分材料选用：1）本工程中钢结构应用范围和钢结构型式：2）钢结构构件或混合结构中钢结构部分的钢材等级为：3）钢结构或混合结构中钢结构部分Q345及以上高强钢材用量占钢材总量的比例：4）钢结构采用耐候结构钢:□是□否5）钢结构采用耐候型防腐涂料:□是□否5.本工程现浇混凝土应全部釆用预拌混凝土，建筑砂浆应全部釆用预拌砂浆。
6.可再循环、再利用材料选用：1）住宅建筑中的可再利用材料和可再循环材料用量比例为：%2）公共建筑中的可再利用材料和可再循环材料用量比例为％五、绿色设计一般要求1.本工程选用的新型节能环保材料包括以下材料：2.本工程选用的高耐久性材料包括以下材料：3.本工程是否釆用新型工业化建筑结构体系：□是□否新型结构体系类型：主要预制结构构件为：预制率为：4.本工程是否为改建、扩建工程：□是□否1）原有建筑利用面积：原有建筑利用率: 2）结构体系说明：3）构件加固技术说明：六、主要节点详图1.套用图集编号：2.xx节点详图见结施一；............3.xx节点详图见下图:。
公共建筑节能设计标准(江苏公共建筑节能设计标准)DGJJ—
DGJ32／J96-2010公共建筑节能设计标准《公共建筑节能设计标准》为江苏省工程建设强制性标准,编号为DGJ32/J 96—2010,自2010年6月1日起实施。
其中,第3.3.1(2)、3.3.2、3.3.3、3.4.1、4.1.2、4.4.2(1、2、4、5)、4.4.3、4.4.6、4.4.11、4.4.13、5.2.1条(款)为强制性条文,必须严格执行。
江苏省住房和城乡建设厅2010年3月23日1总则1.0.1为贯彻执行国家节约能源、环境保护的法规和方针政策，改善公共建筑的室内热环境，提高采暖、通风、空气调节和照明系统的能源利用效率，降低建筑能耗，根据《公共建筑节能设计标准》GB 50189—2005，并结合江苏省建筑气候和建筑节能的具体情况，制定本标准。
1.0.2本标准适用于江苏地区新建、改建和扩建的公共建筑节能设计。
1.0.3在建筑热工设计分区上，本标准将徐州市、连云港市划入寒冷地区，其余各市属于夏热冬冷地区。
1. 0. 4按本标准进行的建筑节能设计，在保证相同的室内环境参数条件下，与未采取节能措施前相比，甲类公共建筑全年采暖、通风、空气调节和照明的总能耗应减少65%，乙类公共建筑全年采暖、通风、空气调节和照明的总能耗应减少50%。
1.0. 5公共建筑的节能设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2术语2.0.1透明幕墙transparent curtain wall可见光可直接透射入室内的幕墙。
2.0.2可见光透射比visible transmittance透过透明材料的可见光光通量与投射在其表面上的可见光光通量之比。
2.0.3体形系数（S）shape coefficient of building建筑物与室外大气接触的外表面积与其包围的体积的比值。
2.0.4窗墙面积比area ratio of window to wall窗户洞口（包括外门透明部分）总面积与同朝向的墙面（包括外门窗的洞口）总面积的比值。
江苏省建设工程施工图设计审查技术问答-建筑专业
建筑专业施工图审查技术问答第一章绿色设计1、江苏省《居住建筑热环境和节能设计标准》DB32/4066与国标《建筑节能与可再生能源利用通用规范》GB 55015在节能技术体系和技术指标要求上存在差别，请问居住建筑的节能设计该如何执行标准？答：居住建筑节能设计执行江苏省《居住建筑热环境和节能设计标准》DB32/4066。
2、根据《绿色建筑评价标准》GB/T 50378中3.2.8条注1规定，围护结构热工性能的提高基准为国家现行相关建筑节能设计标准的要求。
请问：自2022年04月01起是否应以《建筑节能与可再生能源利用通用规范》GB55015中的热工性能参数为基准值？答：现行《绿色建筑评价标准》GB/T50378的围护结构热工性能的提高基准为《公共建筑节能设计标准》GB50189、《夏热冬冷地区居住建筑节能设计标准》JGJ 134、《严寒和寒冷地区居住建筑节能设计标准》JGJ26中的相关节能设计要求。
3、当住宅开向室外的户门为不透光外门时，是否应按《居住建筑热环境和节能设计标准》DB32/ 4066中户门的要求控制，不应等同于外窗和计入窗墙比？答：是的。
户门为不透光保温门时，不计入外立面窗墙比。
4、住宅天窗的遮阳系数超标时，是否允许权衡计算？答：住宅天窗的传热系数和遮阳系数均应符合江苏省《居住建筑热环境和节能设计标准》DB32/ 4066第5.2.13条、第5.3.13条的规定性指标要求，不允许权衡计算。
5、江苏省《居住建筑热环境和节能设计标准》DB32/4066附录C中列出了部分外窗的热工性能，当采用隔热铝合金5+19Ar（百叶）+5+12Ar+5（暖边）遮阳一体化窗时，是否可以参照附录C中隔热铝合金5+12Ar+5+12Ar+5（暖边）窗的传热系数指标（如下图）？答：可以。
当新版江苏省《居住建筑标准化外窗系统应用技术规程》发布后，可按该规程选用相应的外窗。
6、住宅建筑外墙填充墙采用现浇夹芯混凝土外墙，请问此类墙体内夹芯的保温板能否纳入节能计算？答：可以。
江苏省公共建筑节能设计标准
? 8 气压罐的容积应按小泵的流量计算，在气压罐最高工作压力时系统 不得超压。
? 气压罐的调节水容积也可按《微机控制变频调速给水设备》的要求： 不小于最大工作泵在设备扬程下、工频运行90S的供水量。
? 6.4.3 给水系统采用管网叠压供水设备供水,应遵守下列规定: ? 1 泵组中的变频运行泵宜将工作区包含在水泵的高效区内； ? 2 泵组中的工频运行泵宜将工作区包含在水泵的高效区内，并在最不
主要内容
给水节能设计
给排水部分
可再生能源 用能计量 检测与控制
生活用水定额和卫生器具给水定额 生活给水方式及水压 生活热水制备 给水系统的节能措施
6 给水节能设计
6. 1 生活用水定额和卫生器具给水定额
? 6.1.1 生活用水定额应按《建筑给水排水设计规范》 GB 500152003(2009版)表3.1.10确定。当采用中水、雨水等作为冲厕、地面冲 洗等其它用水时，应相应减去该部分用水定额。
供水设备进水 最大管径（mm）
DN100 DN65
DN150 DN80
DN200 DN100
DN250 DN150
DN300 DN200
DN350 DN300
注：工作泵为两台及以上时，供水设备进水管管径应按两台及以上水泵吸水 管过水断面积叠加后换算确定。
? 2 在有条件设置高位水箱的地方，宜采用定速泵组和高位水箱联合供水的给 水方式；
泵，有详细的说明。 ? 2 根据管网水力计算进行选泵,水泵应在其高效区内运行。 ? 生活给水的加压泵是长期不停地工作的，水泵的效率对节约能耗、降低运行
费用起着关键作用。因此，选泵时应选择效率高的泵型，且管网特性曲线所 要求的水泵工作点，应位于水泵效率曲线的高效区内。 ? 水泵效率曲线的高效区的确定： （1）一般不低于最高效率点的10%左右，流量在0.85QP～1.15QP之间（QP为 水泵铭牌上的额定流量值）； （2）高效区通常在水泵样本中，用两条波形线“§”标出； （3）通常样本将所生产的系列水泵的高效率方框图，绘在同一张座标纸上， 称为性能曲线型谱图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江苏省公共建筑节能设计专篇参考样式(建筑专业)一、工程概况体形系数所在城市气候分区结构形式层数节能计算面积(?) 节能设计标准节能设计方法工程设计值规范限值寒冷二、设计依据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定》(2009年版)4、《江苏省太阳能热水系统施工图文件编制深度规定》(2008年版)5、国家、省、市现行的相关法律、法规三、建筑物围护结构热工性能主要保温材料传热系数K(W/??K) 厚度围护结构部位备注 (?) 名称导热系数(W/??K) 工程设计值规范限值屋面1……墙体1(包括非透明幕墙)……底面接触室外空气的架空层或外挑楼板非采暖空调房间与采暖空调房间的隔墙非采暖空调房间与采暖空调房间的楼板本工程外墙墙体材料为厚，内墙为厚。
四、地面和地下室外墙热工性能传热系数K(W/??K) 备注厚度围护结构部位主要保温材料名称 (?) 工程设计值规范限值地面地下室外墙五、窗(包括透明幕墙)的热工性能和气密性窗墙面积比/天窗屋面比传热系数K(W/??K) 遮阳系数SC 可见光透射比可开启面积比朝向窗框玻璃遮阳形式工程设计值规范限值工程设计值规范限值工程设计值规范限值工程设计值规范限值工程设计值规范限值南北东西屋面本工程窗的气密性不低于《建筑外窗气密性能分级及其检测方法》GB7107-2002规定的级，幕墙的气密性不低于《建筑幕墙物理性能分级》GB/T 15227规定的级。
六、太阳能热水系统本工程(有/无) (型号) (太阳能/其它新能源)热水供应系统，使用辅助热源，设计使用范围自层至层。
七、权衡判断本工程因不符合规定性指标而进行权衡判断，权衡判断结果满足节能设计标准。
设计建筑参照建筑全年采暖和空气调节能耗(kwh/?)八、节能构造图详: 。
江苏省居住建筑节能设计专篇参考样式(建筑专业)一、工程概况体形系数所在城市气候分区结构形式层数节能计算面积(?) 节能设计标准节能设计方法工程设计值规范限值寒冷二、设计依据1、《民用建筑热工设计规范》GB50176-19932、《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-953、《江苏省居住建筑热环境与和节能设计标准》(DGJ32/J71-2008)4、《江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定》(2009年版)5、《江苏省太阳能热水系统施工图设计文件编制深度规定》(2008年版)6、国家、省、市现行的相关法律、法规三、建筑物围护结构热工性能主要保温材料传热阻R(??k/W) 热惰性指标D 厚度围护结构部位备注 (?) 名称导热系数(w/??k) 工程设计值规范限值工程设计值规范限值屋面1……墙体(北、东、西、南)……冷桥凸窗壁棋逢对手(上、侧、下)底面接触室外空气的架空层或外挑楼板与非封闭式楼梯间相邻的隔墙分隔采暖空调居住空间与封闭式非采暖空调空间的隔墙分隔采暖空调居住空间与封闭式非采暖空调空间的楼板分户墙分户楼板本工程外墙墙体材料为厚，内墙为厚。
四、窗(包括阳台门的透明部分)的热工性能窗墙面积比传热系数k(w/??k) 遮阳系数SC 朝向窗框玻璃遮阳形式工程设计值规范限值工程设计值规范限值凸窗工程设计值凸窗规范限值工程设计值规范限值北东、西南阳台下部门芯板户门封闭(非封闭)式楼梯间本工程窗的气密性不低于《建筑外窗气密性能分级及其检测方法》GB7107-2002规范的级。
五、太阳能热水系统本工程(有/无) (型号) (太阳能/其它新能源)热水供应系统，使用辅助热源，设计使用范围自层至层。
六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。
本工程建筑物采暖耗热量、空调耗冷量、耗电量见下表:(w/?) 耗电量指标q(kw?h/?) 耗冷量指标q(w/?) 耗电量指标q(kw?h/?) 耗热量指标qhe?rre?r采暖期工程设计值规范限值工程设计值规范限值空调降温期工程设计值规范限值工程设计值规范限值七、节能构造图详: 。
江苏省公共建筑节能设计专篇参考样式(电气专业)一、工程概况所在城市气候分区建筑面积(?) 建筑层数建筑高度(m) 结构形式建筑类别有无太阳能热水系统夏热冬冷/寒冷砌体(或框架、剪力墙)二、设计依据1、《建筑照明设计标准》GB50034-20042、《民用建筑太阳能热水系统应用技术规范》GB50364-2005(5.6节)3、《江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定》(2009年版)4、《35KV及以下客户端变电所建设标准》JGJ32/J14-2007(6.2节)5、《民用建筑电气设计规范》JGJ16-20086、《全国民用建筑工程设计技术措施节能专篇》(电气分册)7、《江苏省公共建筑用能计量设计规定》(暂行)8、《宿舍建筑设计规范》JGJ36-2005(6.3.2及6.3.8)9、国家、省、市现行的其它建筑节能相关法律、法规三、照明节能设计要求及措施1、照明节能指标及措施照明功率密度(w/?) 对应照度值(lx) 光源类型照明功率因数补主要房间或场所镇流器型式灯具效率照明控制方式 (功率、光通量、色温、Ra) 偿情况标准值设计值标准值设计值2、材料表中的灯具应有图例、光源功率、灯具效率、镇流器型式、主要场所的光源光通量、色温、Ra等四、大于2万平方米的公共建筑，应按规定装设电能考核节能表计五、当工程含有变电所设计时，则应补充如下内容:1、负荷计算情况、供电电压选择及变电所位置情况概述，确认是否在负荷中心，否则说明原因。
2、变压器选择:(1)型号:干式应选用10型及以上的接线组别为D，Ynll低损、低噪、高效、节能变压器;(2)台数:对季节性、冲击性及其他特殊设备是否专设变压器;(3)无功补偿:应注明补偿容量及补偿前后的cosφ;(4)经济运行负载率:β=0.7,0.85六、对装有太阳能热水系统的建筑物，太阳能热水系统的配电、控制、保护、防雷与接地应按《民用建筑太阳能热水系统应用技术规范》GB50364-2005第5.6节实施，并符合《建筑物防雷设计规范》(GB50057-94，2000年版)第4.1.5条二款的规定。
江苏省居住建筑节能设计专篇参考样式(电气专业)一、工程概况所在城市气候分区建筑面积(?) 建筑层数建筑高度(m) 结构形式建筑类别有无太阳能热水系统夏热冬冷/寒冷砌体(或框架、剪力墙)二、设计依据1、《建筑照明设计标准》GB50034-20042、《住宅设计规范》GB50096-1999(2003年版)(第6.5.3条)3、《住宅建筑规范》GB50368-2005(第8.5.3条、第9.7.3条、第10.1.4条和第10.1.5条)4、《宿舍建筑设计规范》JGJ36-2005(第6.3.2条和第6.3.8条)5、《江苏省住宅设计标准》DGJ32/J26-2006(第10.1.3.4条和第10.1.5条)6、《民用建筑电气设计规范》JGJ16-20087、《民用建筑太阳能热水系统应用技术标准》GB50364-2005(5.6节)8、《江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定》(2009年版)9、国家、省、市现行的其它建筑节能相关法律、法规三、主要节能设计要求及措施1、住宅公用房间(如地下室、商铺、门厅、机房等)的照明节能设计主要房间或场所光源类型(功率、色温、Ra) 镇流器型式灯具效率照明功率因数补偿情况照度(lx) LPD(W/?) 照明控制方式2、楼梯间、电梯间和前室的照明节能措施(1)低层(1,3层)、多层(4,6层)、中高层(7,9层)住宅的楼梯间、电梯厅和前室采用节能灯和节能自熄开关控制(触摸式、按健式声、光、红外等)(2)高层(10层及以上)住宅的楼梯间和前室应设应急照明，应急照明不能采用自熄开关控制，或者应有应急时自动点亮的措施，但高层住宅电梯厅照明不能采用自熄开关。
3、住宅电梯、水泵、风等设备的节能控制措施。
四、太阳能热水系统的配电、控制、保护、防雷与接地应按《民用建筑太阳能热水系统应用技术规范》GB50364-2005第5.6节实施并符合《建筑物防雷设计规范》(GB50057-94，2000年版)第4.1.5条二款的规定。
江苏省公共建筑节能设计专篇参考样式(暖通专业)一、工程概况所在城市气候分区建筑面积(?) 层数(地上层数(地下)夏热冬冷/寒冷建筑功能及相应面积: 。
二、设计依据1、《采暖通风与空气调节设计规范》GB50019-20032、《公共建筑节能设计标准》GB50189-20053、《民用建筑热工设计规范》GB50176-1993)4、《江苏省民用建筑工程施工图设计文件(节能专篇)编制深度规定》(2009年版)5、《江苏省公共建筑用能计量设计规定》(暂行)6、国家、省、市现行的相关法律、法规三、空调负荷计算:1、空调(采暖)建筑面积(?)2、空调(采暖)计算室外气象参数3、空调(采暖)室内计算参数(温度、湿度、新风量、人员密集、设备功率等指标)4、围护结构传热系数(W/??K)外墙:K= ;屋面:K= ;外窗:K= ;地面:K= ;…… 5、计算软件名称及版本6、空调设计计算冷负荷 KW，单位面积负荷指标 W/?;空调(采暖)设计计算热负荷 KW;单位面积负荷指标 W/?四、规定性节能设计要求1、空调(采暖)冷热源形式上、规格、数量2、冷热源设备(冷水机组、热泵、锅炉)额定工况能效比ERR，性能系数COP，溴化锂机组性能参数，锅炉额定热效率3、空调水系统循环水泵输送能效比(ER) 能效比水泵设计扬程(m) 供回水温差(Δt)(?c) 工作点效率(%)冷热集中热水采暖系统循环水泵耗电输热比(EHR)EHR值水泵在设计工况点的轴功率(KW) 建筑物供负荷(KW) 考虑电机和传动部分的效率(%)4、风系统风机最大单位风量耗功率(W)或风系统最不利风管总长度 s3系统形式最不利风系统水力计算值(Pa) 最大作用长度(m) 过滤器类型包含风机、电机及传动效率在内的总效率(%) W[W/(m/h)] s空调系统通风系统…… 5、空调(采暖)水管绝热材料(导热系数)、规格(厚度)空调水管绝热材料名称导热系数[W/m?k)] 管径(?) 厚度(?)6、空调风管绝热材料(导热系数)、规格(厚度)、热阻空调水管绝热材料名称导热系数[W/m?k)] 管径(?) 厚度(?) 计算热阻(??kw) 注:低温空调风管应作说明。
