电气工程基础电气工程基础是电气工程学科中最基础、最重要的一门课程。
它主要涉及电路分析、电磁场与电磁波、信号与系统、电机与变压器等方面的基础知识。
在电气工程领域，电气工程基础承担着培养学生电气工程素养的重要任务。
本文将从电路分析、电磁场与电磁波、信号与系统以及电机与变压器四个方面，对电气工程基础进行论述。
一、电路分析电路分析是电气工程基础课程的核心内容之一。
电路分析主要研究各种类型电路中电流、电压、功率等电路参数之间的关系。
学习电路分析的目的是为了理解电路的工作原理，掌握电路分析方法，进而解决电路中的实际问题。
在电路分析中，首先需要了解电路中的基本元件，如电阻、电容和电感等，并掌握它们之间的关系和特性。
然后，可以利用“基尔霍夫定律”和“欧姆定律”等电路定律来分析电路。
通过对电路的节点电压和支路电流的分析，可以得到电路中各个电阻、电容和电感的具体数值。
最后，还需运用“戴维南定理”和“叠加原理”等方法来求解更复杂的电路问题，例如电路的功率分配和电路的频率响应等。
二、电磁场与电磁波电磁场与电磁波是电气工程基础课程中的另一个重要内容。
电磁场与电磁波主要研究电磁场的基本理论和电磁波的传播特性。
学习电磁场与电磁波，需要了解电磁场的数学描述、电场和磁场的物理特性以及它们之间的相互作用。
电磁场与电磁波还涉及到电磁感应、麦克斯韦方程组等领域的知识。
此外，学生还应了解电磁波的传播特性，包括电磁波的速度、频率和波长等。
电磁场与电磁波在电气工程中具有广泛的应用，例如在通信系统中的电磁波传输、电磁辐射和天线设计等方面。
因此，掌握电磁场与电磁波的基本理论对于电气工程学生来说至关重要。
三、信号与系统信号与系统是电气工程基础课程中涉及到的另一个重要方面。
信号与系统主要研究信号的表示、采样、变换以及信号在系统中的传输和处理。
在信号与系统的学习中，首先需要了解不同类型的信号，包括连续时间信号和离散时间信号，并学习信号的表示方法，如指数信号、正弦信号和复指数信号等。
电气工程基础

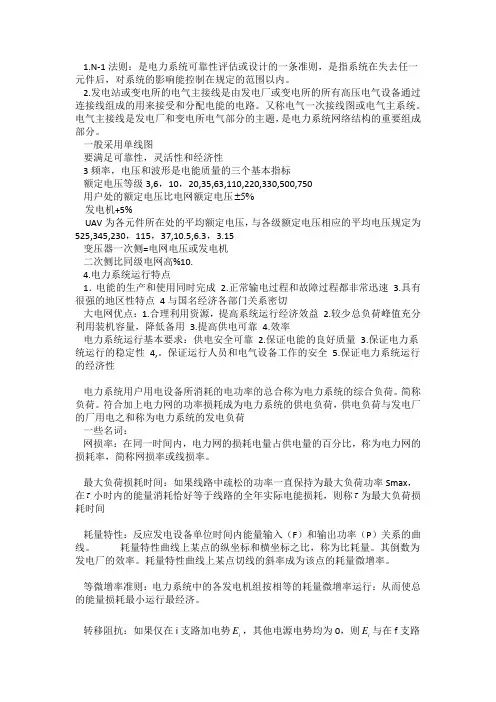

1.N-1法则：是电力系统可靠性评估或设计的一条准则，是指系统在失去任一元件后，对系统的影响能控制在规定的范围以内。
2.发电站或变电所的电气主接线是由发电厂或变电所的所有高压电气设备通过连接线组成的用来接受和分配电能的电路。
又称电气一次接线图或电气主系统。
电气主接线是发电厂和变电所电气部分的主题，是电力系统网络结构的重要组成部分。
一般采用单线图要满足可靠性，灵活性和经济性3频率，电压和波形是电能质量的三个基本指标额定电压等级3,6，10，20,35,63,110,220,330,500,750用户处的额定电压比电网额定电压5%±发电机+5%UAV为各元件所在处的平均额定电压，与各级额定电压相应的平均电压规定为525,345,230，115，37,10.5,6.3，3.15变压器一次侧=电网电压或发电机二次侧比同级电网高%10.4.电力系统运行特点1．电能的生产和使用同时完成2.正常输电过程和故障过程都非常迅速3.具有很强的地区性特点4与国名经济各部门关系密切大电网优点：1.合理利用资源，提高系统运行经济效益2.较少总负荷峰值充分利用装机容量，降低备用3.提高供电可靠4.效率电力系统运行基本要求：供电安全可靠2.保证电能的良好质量3.保证电力系统运行的稳定性4,。
保证运行人员和电气设备工作的安全5.保证电力系统运行的经济性电力系统用户用电设备所消耗的电功率的总合称为电力系统的综合负荷。
简称负荷。
符合加上电力网的功率损耗成为电力系统的供电负荷，供电负荷与发电厂的厂用电之和称为电力系统的发电负荷一些名词：网损率：在同一时间内，电力网的损耗电量占供电量的百分比，称为电力网的损耗率，简称网损率或线损率。
最大负荷损耗时间：如果线路中疏松的功率一直保持为最大负荷功率Smax，在τ小时内的能量消耗恰好等于线路的全年实际电能损耗，则称τ为最大负荷损耗时间耗量特性：反应发电设备单位时间内能量输入（F）和输出功率（P）关系的曲线。
电气工程基础
出线2
出线3
QSo
QSl QF QSw
W
一类用户
L1 L2 L3 L4
单 母 分 段
Ⅰ
Ⅱ
QF1
15
带 旁 路 母 线 的 单 母 线 接 线
W2
QS2 QF
QS1
旁路母线
W1
工作母线 电源侧
16
检 修 Hale Waihona Puke 线 l1 的 断 路 器 QF1
l1 QS3 QS2 QF
W2
QF1
QS1
W1
电源侧
W3
QS3 QF1 QS2
l2
QF2
(1)L1故障 仅QF1跳闸，T1及其它 回路继续运行
QS1
QF
T1
内桥接线
(2) T1检修 ①断开QF、QF1，再拉 开QS1，出线L1停电 ②关合QF和QF1，恢复 T2 L1供电。
34
l1
跨越 功率
l2
QS2 QF
QS1 QF1
T1
外桥接线
(1) L1故障 ①QF和QF1同时自动跳闸， T1被切除 ②断开QS2，合QF1和QF， 恢复T1运行。
– 单母线接线的送电、停电操作 – 单母带旁路，检修出线断路器的倒闸操作 – 双母线接线，检修工作母线时的倒闸操作
• 桥形接线
– 出线故障和切除变压器时，内桥、外桥接线操 作步骤的不同 – 适用范围
41
总结（二）
• 单母线接线的优缺点及适用范围
– 优点：简单、经济、操作方便、不易误操作、 便于扩建； – 缺点：可靠性差
有汇流母线
无汇流母线
单元接线 桥形接线 多角形接线
11
1)单母线接线
电气工程基础
选择不同的电感量有:全补偿,欠补偿和过补偿三种不 同程度. 目前多采用过补偿方式,由于消弧线圈保留有一定的 裕度，即使将来电力网发展，对地电容增加，原有消弧线 圈还可以使用。
3. 中性点直接接地系统
中性点直接接地方式被应用于110kv以上系统.主要缺 点是产生单相短路电流和对邻近通信线有电磁干扰.
1．计算三绕组变压器的电阻
当三个绕组容量相同时有:
与双绕组变压器计算公式原理一样，可得各绕组的电阻。
三绕组变压器的3个绕组的容量不一定完全相等，如若3个绕 组的容量比为100／100／50。各绕组的短路功率和电阻具 体公式如下(对100／100／50的容量比)：
新型号的三绕组变压器只给出一个短路损耗～ 最大短路损耗Pmax…最 大短路损耗是指两个100％容量绕组中流过额定电流，另一个100％或 50％容量绕组空载时的损耗。3个绕组的电阻计算公式如下：
25.2.2 额定电压与输电距离和传输功率的 关系
线路中输送的三相功率s和线电压u、线电流I之间的关 系为: 为了确定电力网最合适的电压等级，通常是根据运行 和设计的经验，对各种方案进行技术和经济的分析，计算 和比较，从而确定出最合理的额定电压。 根据以往的运行和设计经验，电力网额定电压等级与 输电距离和传输功率的范围如表25—5所示。
2. 基准值变化时的标幺值的计算
在电力系统中，某些电力设备的参数，常用设备的三相额定容量Sn和 额定电压Un为基准值的标幺值表示。但实际使用在新的基准值条件下, 此时需作如下的转换.
第26章 电力线路及变压器参数和等值电路
26．1 架空输电线路参数及等值电路
基本内容和知识点 本节重点介绍架空输电线路的参数及等值电路，掌握输电线路4个电气 参数的物理意义、影响因素。理解几何均距概念，领会短、中、长输电线路 等值电路不同的物理原因。能应用输电线路导线型号及几何均距获得线路单 位长度的各参数，并能制定相应的等值电路，掌握分裂导线的原理。 ’
电气工程基础介绍

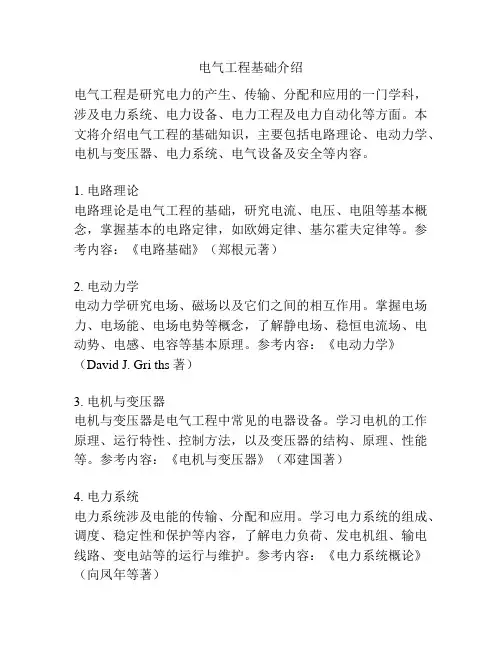

电气工程基础介绍电气工程是研究电力的产生、传输、分配和应用的一门学科，涉及电力系统、电力设备、电力工程及电力自动化等方面。
本文将介绍电气工程的基础知识，主要包括电路理论、电动力学、电机与变压器、电力系统、电气设备及安全等内容。
1. 电路理论电路理论是电气工程的基础，研究电流、电压、电阻等基本概念，掌握基本的电路定律，如欧姆定律、基尔霍夫定律等。
参考内容：《电路基础》（郑根元著）2. 电动力学电动力学研究电场、磁场以及它们之间的相互作用。
掌握电场力、电场能、电场电势等概念，了解静电场、稳恒电流场、电动势、电感、电容等基本原理。
参考内容：《电动力学》（David J. Gri ths著）3. 电机与变压器电机与变压器是电气工程中常见的电器设备。
学习电机的工作原理、运行特性、控制方法，以及变压器的结构、原理、性能等。
参考内容：《电机与变压器》（邓建国著）4. 电力系统电力系统涉及电能的传输、分配和应用。
学习电力系统的组成、调度、稳定性和保护等内容，了解电力负荷、发电机组、输电线路、变电站等的运行与维护。
参考内容：《电力系统概论》（向凤年等著）5. 电气设备电气设备是电气工程中的重要组成部分，包括发电设备、变压器、高压开关设备、输电线路、配电设备等。
学习电气设备的选型、设计、运行与维护等，了解不同类型的电气设备的特点和应用。
参考内容：《电气设备与安全》（翟明国等编著）6. 电气安全电气安全是电气工程中非常重要的内容，涉及电气设备的安装、操作、维护以及电气事故的防范和处理。
学习电气安全的基本要求、规范和操作技能，掌握电气事故的处理方法和紧急救护知识。
参考内容：《电气安全与电气设备操作》（毛俊芳等编著）除了上述内容，还可以了解电气工程中的相关技术和新进展，如电力电子技术、智能电网、可再生能源等。
不断学习更新的知识能够帮助电气工程师更好地应对电力系统的设计、运行和维护等工作。
总之，电气工程基础知识是电气工程师必备的基本功，通过学习电路理论、电动力学、电机与变压器、电力系统、电气设备及安全等方面的知识，可以对电气工程中的各个方面有一定的了解和掌握，为实际工作提供基础支持。
电气工程基础通用课件
03 电子技术基础
半导体器件
半导体器件
介绍半导体的基本性质和常见的 半导体器件，如二极管、晶体管 等，以及它们在电路中的作用和 工作原理。
半导体材料
介绍常用的半导体材料，如硅、 锗等，以及它们在制造半导体器 件中的应用。
半导体器件的特性
参数
介绍半导体器件的特性参数，如 伏安特性、频率特性、噪声等， 以及如何选择和使用合适的半导 体器件。
电路的分析方法
电路的分析方法是根据电路的基本定律，对电路进行建模、分析和优化的过程。
常见的电路分析方法包括时域分析、频域分析和复域分析。时域分析关注电路在时间域上的动态行为，频域分析则将电路转 换为频率域进行解析，复域分析则结合了时域和频域的特性，能够全面分析电路的性能。这些分析方法对于理解电路的工作 原理、优化电路设计和提高系统性能具有重要意义。
涉及面广，实践性强，与实际应用 紧密结合。
电气工程发展历程
01
02
03
18世纪
电学研究的萌芽阶段，以 静电和静磁现象的研究为 主。
19世纪
进入电磁现象的研究阶段， 包括电磁感应、交流电等。
20世纪
电子技术和计算机技术的 飞速发展，电气工程领域 不断拓展。
电气工程在现代社会中的应用
电力系统
电子技术
电力电子器件
应用领域
介绍晶体管、可控硅整流器、绝缘栅 双极晶体管等常用电力电子器件的结 构、特性及工作原理。
分析电力电子技术在电力系统、新能 源、智能电网等领域的应用。
变换技术
阐述直流-直流变换、直流-交流变换、 交流-直流变换等基本电力电子变换技 术。
电机控制技术基础
01
控制策略
介绍电机的调速控制、位置控制 等基本控制策略，以及PID控制、 模糊控制等现代控制策略。
注册电气工程师 (供配电)专业基础和专业考试
注册电气工程师 (供配电)专业基础和专业考试电气工程师（供配电）专业的基础知识主要包括电气工程基础、供配电工程基础、电力系统与自动化以及电力系统运行与管理。
专业考试主要涉及电力工程法规、电力系统计算、供配电工程设计与施工等方面的内容。
以下是与该专业相关的参考内容。
1. 电气工程基础电气工程基础是电气工程师（供配电）必备的知识基础。
包括电路理论、电磁场与电磁波、电力电子技术等方面内容。
例如，电路理论涉及电路分析方法、定理与应用、交流电路分析、三相电路等；电磁场与电磁波涉及电荷、电场、磁场、电磁波的概念、性质与应用；电力电子技术涉及半导体器件、开关电源、变流器、逆变器等。
2. 供配电工程基础供配电工程基础包括配电设备与线路、电力负荷与供电网络、电力系统保护与自动化等内容。
例如，配电设备与线路涉及变压器、开关设备、配电线路的基本原理、选型与运行；电力负荷与供电网络涉及负荷特性与分类、电气负荷计算、供电网络布置与可靠性分析；电力系统保护与自动化涉及电力保护原理、设备及选型、电力系统自动化与远动技术等。
3. 电力系统与自动化电力系统与自动化是电气工程师（供配电）所需掌握的重要知识。
包括电力系统基础、电力系统稳定与控制、电力系统计算与仿真等方面的内容。
例如，电力系统基础涉及电力系统的组成、结构与性能、传输与分配、供电可靠性等；电力系统稳定与控制涉及电力系统稳态与暂态稳定性分析与控制技术；电力系统计算与仿真涉及电力系统计算方法、潮流计算、电力系统仿真软件等。
4. 电力系统运行与管理电力系统运行与管理是电气工程师（供配电）专业的重要内容。
包括电力系统运行管理、电力市场与电能计量、电力质量与能效管理等方面的知识。
例如，电力系统运行管理涉及电力系统调度与控制、电力系统应急处理、事故分析与故障处理等；电力市场与电能计量涉及电力市场模式、电力定价与电能计量技术；电力质量与能效管理涉及电力质量与稳定、能源管理与节能技术等。
电气工程基础介绍
电气工程基础介绍电气工程是关于电力、电路和电子设备的学科，是现代社会发展中不可或缺的一部分。
本文将对电气工程的基础知识进行介绍，帮助读者对该领域有一个全面而清晰的了解。
一、电气工程的概述电气工程是一门涉及电力传输、电力利用和电路设计等领域的学科。
它的研究对象包括了发电、输电、变电、配电以及各种电气设备的设计与应用等。
电气工程广泛应用于能源、交通、通信、信息技术、制造业等各个领域。
比如，电厂发电过程中使用的发电机、变压器等设备，交通信号灯、电车的电力系统，手机、电脑等电子设备以及家用电器等，都与电气工程密切相关。
二、电气工程的基本原理与知识1. 电力基础知识电力是指电流通过导体时所传输的能量，单位为瓦特（W）。
电压（V）代表电流的压力，而电流（A）则代表电荷的流动。
另外，功率（P）等于电压和电流的乘积，单位为瓦特。
直流电和交流电是电力传输的两种主要形式。
直流电是指电荷的流动方向始终不变，而交流电则是电荷的流动方向周期性变化。
2. 电路分析与设计电路是导电材料的路径，用以使电流流动。
电路中包括了电源、负载和导线等组成部分。
根据电流的流动方式，电路可以分为串联电路和并联电路。
在电路中，欧姆定律是一个基本原理，描述了电流、电压和电阻之间的关系。
它的数学表达式为V = I * R，其中V代表电压，I代表电流，而R代表电阻。
在电路的分析与设计中，常用的工具包括电阻、电容和电感等元件，以及电源和信号发生器等仪器。
3. 电力系统与能源转换电力系统是由发电厂、变电站和配电网等组成的电力传输与分配网络。
电力系统的主要任务是将发电厂产生的电力传输到各个用户，以满足人们的用电需求。
在电力系统中，发电机将机械能转化为电能，变压器则用于电压的升降。
为了确保电力系统的稳定运行，需要进行功率调节和电压调节等控制。
能源转换通常指将非电能转化为电能的过程，包括太阳能、风能、水能等的转换。
4. 控制系统与自动化控制系统是为了实现对电气设备运行状态的控制而设计的系统。
电气工程基础PE_09
HUST_CEEE
2、有功负荷在运行机组 间的最优分配
三、电力系统的频率调整
1、频率调整的必要性
频率是衡量电能质量的指标之一，频率质量 下降的危害： 异步电动机的转速与输出功率； 各种电气设备均按额定频率设计； 频率降低，无功损耗增加，无功平衡和电 压调整变得困难。
2、电力系统的频率特性
第一节电力系统有功功率与频率的调整第二节电力系统无功功率与电压的调整第三节电力网运行的经济性第四节电力系统运行的稳定性第九章现代电力系统的运行第一节电力系统有功功率与频率的调整一电力系统的有功功率平衡二电力系统有功功率的分配三电力系统的频率调整gili2有功功率电源和备用容量总装机容量
第九章 现代电力系统的运行
二、中枢点的电压管理
中枢点指反映系统电压水平的主要发电厂或枢 纽变电站的母线，系统中大部分负荷由这些节点 供电。根据负荷对电压的要求及电压损耗的实际 情况，确定中枢点的电压允许调整范围（负荷点 电压UA和UB的允许变化范围均为(0.95~1.05)UN ）。
0～8时：U(A)=UA+△UA=(0.95~1.05)UN+0.04UN=(0.99~1.09)UN 8～24时：U(A)=UA+△UA=(0.95~1.05)UN+0.1UN=(1.05~1.15)UN
HUST_CEEE
三、电力系统的调压措施
调压的原理
发电机通过升压变压器、线路和降压变压器向用户供电，要求调 整负荷节点b的电压Ub。略去线路的电容充电功率和变压器的激磁 功率，忽略串联支路的功率损耗，变压器的参数均已归算到高压侧。 b点的电压 ： PR QX
U
b
(U
G
K 1 U ) / K
电气工程基础
❖ 热游离
灭弧原理
在高温下，气体分子和原子热运动加快， 它们互相碰撞，在温度足够高时会撞击产生离 子和自由电子，这种现象称为热游离。
灭弧原理
❖ 热电子发射
在弧光放电过程中，电极表面少数点上有局部 较集中的电流，同时因开关触头分离后，触头 间接触压力及接触面积逐渐减小，接触电阻也 随之增加，会使电极表面有相应高温，从而造 成其中的电子获得很大的动能后逸出到周围空 间。这种现象称为热电子发射，其强弱程度与 阴极的材料及表面温度有关，是气体介质中带 电质点产生的主要原因之一。
处于分闸位置的断路器从接到合闸信号瞬间起到断路 器三相触头全接通为止所经历的时间为合闸时间。
高压断路器
❖ 断路器的型号
1 2 3 —4 5 / 6 7 8 1——表示断路器的字母代号，有S—少油；D—多油；Z— 真空；K—空气；L—SF6； 2——安装场所代号，N—表示屋内型；W—表示屋外型； 3 ——设计序列号； 4——额定电压，KV； 5——其它标志，如G—改进型，F表示分相操作； 6 ——额定电流，A； 7——额定开断能力（KA或MVA）； 8——特殊环境代号。
基于交流电弧熄灭的基本原理，还可以在开关 电器灭弧过程中采用固体介质狭缝灭弧，把长 弧分成串联短弧以及加快断路器触头分离速度 等众多措施，结合具体的开断电路特点加以应 用。
高压断路器
❖ 开关电器按功能可分为以下几种：
（1）仅用于正常情况下断开或接通正常工作电流的 开关设备，如高压负荷开关、低压闸刀开关、接触 器和磁力启动器等； （2）仅在故障或过负荷情况下切断或闭合故障电流 和过载电流的开关设备，如高低压熔断器； （3）既能开断或闭合正常工作电流，又能开断、闭 合故障电流的开关设备，常见的有：高低压断路器 和低压空气开关； （4）仅用于检修时隔离带电部分的开关电器，主要 指隔离开关。
