iSCSI_安装配置过程( Windows Storage Server 2008 R2 Standard版)

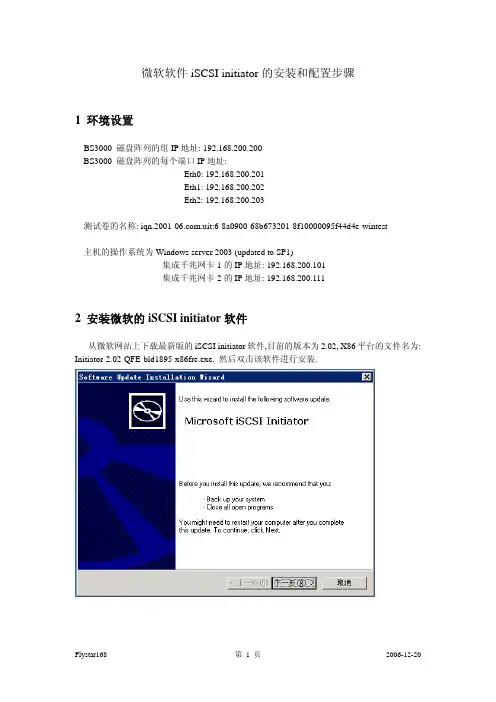

微软软件iSCSI_initiator的安装和配置步骤
微软软件iSCSI initiator 的安装和配置步骤1 环境设置BS3000 磁盘阵列的组IP 地址: 192.168.200.200 BS3000 磁盘阵列的每个端口IP 地址:Eth0: 192.168.200.201 Eth1: 192.168.200.202 Eth2: 192.168.200.203测试卷的名称: .uit:6-8a0900-68b673201-8f10000095f44d4e-wintest主机的操作系统为Windows server 2003 (updated to SP1)集成千兆网卡1的IP 地址: 192.168.200.101 集成千兆网卡2的IP 地址: 192.168.200.1112 安装微软的iSCSI initiator 软件从微软网站上下载最新版的iSCSI initiator 软件,目前的版本为2.02, X86平台的文件名为: Initiator-2.02-QFE-bld1895-x86fre.exe. 然后双击该软件进行安装.（此环境只是举例说明，并不代表所带设备环境设置，请根据实际情况设置）中间有四个选项, 前三个选项是必选的, 第四个Microsoft MPIO Multipathing Support for iSCSI 用于多链路冗余, 如果有你的机器有两个或者多个网卡用来连接磁盘阵列, 就可以用这个选项. 这里我们选上, 以在后面做MPIO的配置.单击完成之后, 服务器重新启动, 启动之后就可以进行initiator的配置了. 至此, initiator的安装完成.3 配置iSCSI initiator3.1双击桌面上的Microsoft iSCSI initiator图标(或者从开始—程序中启动), 进入配置界面.其中 .microsoft:test001是iSCSI initiator的节点名称, 用以区分不同的软件initiator.号.一下就会出来. 选择相应的卷, 单击Log on,这里出现两个选项，其中Automatically restore this connection when the system boots用于在系统重新启动时自动进行iSCSI连接，经常要选上。
Windows部署配置iSCSI存储
前提：1、安装操作系统，以WindowsServer2012为例2、添加硬盘（硬盘提前做好raid，为了避免故障提高可用率，建议raid5，建议使用raid 卡做硬raid，如果条件不允许，也可以通过软件实现软raid）安装配置：1、添加服务器角色和功能2、添加角色和功能向导3、安装类型，选择基于角色或基于功能的安装4、服务器选择，由于只有一台Server 2012服务器，从服务器池中选择服务器5、选择服务器角色，在文件和存储服务器中，选择“文件服务器”、“iSCSI 目标存储提供程序”、“iSCSI目标服务器”6、确认安装所选内容7、安装进度8、安装完成，重启服务器完成安装9、iSCSI虚拟磁盘界面10、新建iSCSI虚拟磁盘向导，并选择存储位置。
11、输入虚机磁盘名称12、分配iSCSI虚拟磁盘大小13、新建iSCSI目标，也可以选择现有的iSCSI目标14、新建iSCSI目标15、目标名称和访问16、添加访问服务器17、添加发起程序ID，选择IP方式进行客户端访问限制。
18、添加192.168.200.201、202两个IP地址作为iSCSI发起程序客户端IP 地址。
19、不启用验证服务20、创建信息确认21、完成iSCSI虚拟磁盘的创建。
22、创建完之后，在iSCSI列表中会出现对应iSCSI虚拟磁盘信息，如下：23、查看iSCSI目标24、在iSCSI目标中，右键查看所有iSCSI目标25、管理所有iSCSI目标，这里可对iSCSI目标进行删除、禁用、更新等操作26、iSCSI目标属性配置页面，可以对一些参数进行修改。
附录：Windows服务器实现硬盘软raid配置windows2012如下：windows2012引入存储池概念，类似于linux的lvm 1、添加3块硬盘，每块100G2、打开服务器管理器-文件和存储服务看到三块添加的磁盘，处于脱机状态3、点击存储池，在空白处右键新建存储池按照新建存储池向导进行新建输入存储池名称选择3块磁盘至此，完成存储池的创建。
Windows Server 2022配置VSAN存储和iSCSI共享服务器
（10）、创建虚拟磁盘
• 1、创建完成后，这里可以看到新创建的磁盘
二、安装iSCSI服务，配置iSCSI共享存储
• 1、点击添加角色和功能向导，在文件和iSCSI服务里面选择iSCSI目标服务器，进行安装
（1）、安装iSCSI服务，配置iSCSI共享存储
• 1、在E盘创建一个Public文件夹，作为iSCSI共享存储的目标文件夹 • 2、点击文件和存储服务下的iSCSI ，点击新建iSCSI虚拟磁盘向导
1 2
（5）、创建磁盘存储池
• 1、点击创建按钮，等待创建完成后关闭
（6）、创建虚拟磁盘
• 1、点击 创建虚拟磁盘
2
1
（7）、创建虚拟磁盘
• 1、点击下一步，然后输入虚拟磁盘名称
2
1
（8）、创建虚拟磁盘
• 1、根据需要选择布局，设置类型
1
2
（9）、创建虚拟磁盘
• 1、设置磁盘大小，然后点击下一步创建，创建完成后按提示创建卷
1
（1）、访问iSCSI共享存储配置
• 1、在文件服务器Fileserver1上，点击工具下的iSCSI发起程序选项 • 在目标框里输入存储服务器的IP地址，点击快速链接
1
2
（2）、访问iSCSI共享存储配置
• 在计算机管理里面，点击磁盘管理，就可以看到iSCSI目标磁盘，对它进行初始化操作，并 分配盘符为Q盘，至此，设置完成
1
存储服务器
（）、创建磁盘存储池
• 1、在服务器上添加4块硬盘
（2）、创建磁盘存储池
• 服务器启动以后点击文件和存储服务，点击磁盘，可以看到刚添加的4块磁盘
（3）、创建磁盘存储池
• 点击存储池，在物理磁盘区域，点击任务选项，选则新建存储池
iSCSI服务器安装步骤
1.建立iSCSI Target Server(iSCSI目标服务器)下载StarWind，并安装:/download/dl925.htmlconnect localhost，预设帐号test、密码test修改密码后，请到控制台/服务，停止StarWind iSCSI Service，再重新启动，帐号密码才会生效。
右键add device建立新的空白档案，模拟成硬盘。
Cd C:\Program Files\Rocket Division Software\StarWindmksparse.exe –o C:\image.img 10G例如C:\Program Files\Rocket Division Software\StarWind>mksparse c:\test.img 100M mksparse: Image file creation utility Version 1.0Copyright (c) Rocket Division Software 2003-2004. All rights reserved.Creating sparse file c:\test.img of size 104857600 bytes...新增Image File选取c:\test.img新增dvd建立存取帐号密码管控2.Client端安装iSCSI initiator下载并安装Microsoft iSCSI Software Initiator Version 2.02/downloads/details.aspx?FamilyID=12cb3c1a-15d6-4585-b385-befd1319f825&DisplayLang=en看到Available Targets中的装置后，Status is Inactive选择Log on若有帐号密码控管，请进入Advanced输入帐号密码登入成功后Status变成Connected在本机磁盘管理，重新整理后可看到新的磁盘，如同本机新安装的硬盘相同般的使用。

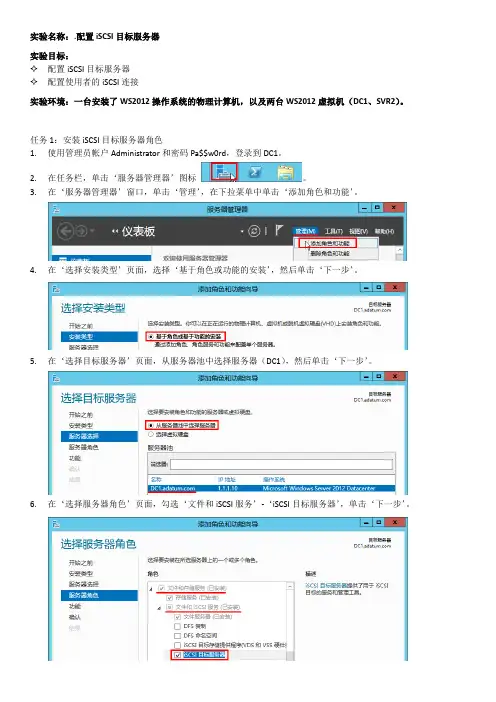

windowsserner 2012配置iSCSI目标服务器
实验名称：.配置iSCSI目标服务器实验目标：✧配置iSCSI目标服务器✧配置使用者的iSCSI连接实验环境：一台安装了WS2012操作系统的物理计算机，以及两台WS2012虚拟机（DC1、SVR2）。
任务1：安装iSCSI目标服务器角色1.使用管理员帐户Administrator和密码Pa$$w0rd，登录到DC1。
2.在任务栏，单击‘服务器管理器’图标。
3.在‘服务器管理器’窗口，单击‘管理’，在下拉菜单中单击‘添加角色和功能’。
4.在‘选择安装类型’页面，选择‘基于角色或功能的安装’，然后单击‘下一步’。
5.在‘选择目标服务器’页面，从服务器池中选择服务器（DC1），然后单击‘下一步’。
6.在‘选择服务器角色’页面，勾选‘文件和iSCSI服务’-‘iSCSI目标服务器’，单击‘下一步’。
7.在‘选择功能’页面，单击‘下一步’。
8.返回‘确认安装所选内容’页面，然后单击‘安装’。
关闭。
任务2：配置iSCSI目标服务器1.在‘服务器管理器’窗口，单击‘文件和存储服务’-‘iSCSI’，之后单击‘新建iSCSI虚拟磁盘’。
2.在‘新建iSCSI虚拟磁盘向导’的‘选择iSCSI虚拟磁盘位置’页面，单击‘服务器’名称与‘存储位置’对应的卷，单击‘下一步’。
3.在‘指定iSCSI虚拟磁盘名称’页面，‘名称’右侧的文本框中输入磁盘名（VDisk），单击‘下一步’。
4.在‘指定iSCSI虚拟磁盘大小’页面，‘可用空间大小’中输入数值（10），单击‘下一步’。
5.在‘分配iSCSI目标’页面，选择‘新建iSCSI目标’，单击‘下一步’。
6.在‘指定目标名称’页面，‘名称’右侧的文本框中输入目标名（VDisk），单击‘下一步’。
7.在‘指定访问服务器’页面，单击‘添加’。
8.弹出‘添加发起程序ID’窗口，选择‘输入选定类型的值’，在‘类型’列表中选择‘IP地址’，之后在右侧的文件框中输入发起连接的计算机IP地址（1.1.1.12，即SVR2的IP地址），单击‘确定’。
H3C iscsi阵列基本配置步骤及于Windows主机的连接
操作指南1．H3C登陆机器默认的IP：192.168.0.1使用Mozilla Firefox打开以下地址http://192.168.0.1/自动下载NeoStor Manager双击H3C-1 输入用户名/密码：root/passwd2．修改ip和主机名右击H3C-1――系统维护――网络配置(设置服务器名称)3．License输入右击H3C-1――License在窗口中输入License4．配置RAID右击H3C-1――RAID管理配置合适RAID和全局热备盘5．划分卷右击选择RAID选择属性在设备类别选择“虚拟设备”，单击“确定”出现如下窗口，输入“yes”，单击“确定”二．设置卷的大小在欢迎界面下，单击“下一步”输入卷的大小，单击“下一步”输入SAN资源名称后，单击“下一步”单击“下一步”单击“完成”6．客户端软件安装（Windows平台）安装Initiator-2.04-build3273-x86fre 一切默认安装后单击桌面上Microsoft iSCSI Initiator注意：Initiator Node Name是唯一的，本例主机是：.microsoft:kevin9987．存储中增加客户端一．启用iSCSI右击“H3C-1”――选择“选项”――选择“启用iSCSI”单击“确定”二．增加SAN客户端右击“SAN客户端”――选择“添加”在欢迎界面中，单击“下一步”输入客户端IP地址，另外给客户端命名，选择客户端类型，之后单击“下一步”单击“下一步”选择“iscsi”，单击“下一步”出现如下的界面，单击“添加”；输入本例的Initiator Node Name：.microsoft:kevin998，单击“确定”选择中“.microsoft:kevin998”，单击“下一步”选择“不需要认证”，单击“下一步”单击“下一步”单击“完成”8．给客户端kevin998“创建Target”右击kevin998下iSCSI――选择“创建Target”选中“H3C存储的ip”，本例中为：192.168.1.103。
iSCSI initiator在windows和linux下的安装方法及配置指南
iSCSI initiator在windows和linux下的安装方法及配置指南一、Windows平台iSCSI initiator安装方法Step 1：从下列网址下载Microsoft iSCSI Initiator/windowsserversystem/storage/technologies/iscsi/default.mspx Step 2：安装iSCSI initiator双击“initiator-x86free-version.msi” ，然后一直“next” “next”….Step3:iSCSI配置文件注：开始配置之前，确保主机的IP设置，使主机能够连接上RAStor4000控制器，即在一个子网段内，互相能够ping通。
双击桌面上的“Microsoft iSCSI Initiator”图标。
出现如下界面：该界面是用来添加Target，稍后进行配置。
首先，切换到“Initiator Settings”属性页，如下图所示，记下nitiator node name，这个ID 便是将来RAStor4000中添加主机时所需要使用的WWN，也可以自己改变，但要保证是唯一的。
由于该主机为NF280，主机名为nf280，因此系统会自动给出initiator node name为“.microsoft:nf280”。
然后返回开始属性页“Target Portals”，通过单击“Add。
”，添加RAStor4000的控制器IP，如下图：其中“192.168.0.1”为RAStor4000的控制器0 IP地址，3260为默认的iscsi service端口号。
单击“Advanced…”可以设置连接方式，也可以设置为default。
source IP选择initiator主机的IP Address：192.168.0.5设置完，单击确定，再单击“Add Target Portal”对话框中的OK，进入如下界面：添加完成后，激活Target，激活会话，需要完成以下几步：单击“Log On…”选择第一个复选框，暂时不选择多路径，单击OK。
任务2-1：在Windows Server 中搭建SAN 存储服务(iSCSI)[共9页]
![任务2-1：在Windows Server 中搭建SAN 存储服务(iSCSI)[共9页]](https://img.taocdn.com/s3/m/f39b5bfc3169a4517623a399.png)
项目2 云计算存储架构部署2.4.6 NAS 存储系统扩展应用FreeNAS 是网络附属存储（NAS）服务专用操作系统（FreeBSD 的简化版）。
基于m0n0wall 防火墙，该系统通过提供磁盘管理及RAID 软件，可让用户将PC 转换为NAS 服务器，支持FTP、NFS、RSYNC、CIFS、AFP、UNISON、SSH 协议，旨在让人们重新使用旧硬件。
FreeNAS 是开源的NAS 服务器，它可以将一台普通PC 变成网络存储服务器。
该软件基于FreeBSD、Samba 及PHP，通过浏览器方便地配置与管理，支持CIFS、NFS、HTTP/DAV 和FTP 功能，含有多种软RAID 模式供用户选择。
用户可通过Windows、Macs、FTP、SSH 及网络文件系统（NFS）来访问存储服务器。
FreeNAS 可被安装于硬盘或移动介质上，占用较小的磁盘空间。
FreeNAS 系统参数配置界面如图2-30所示。
图2-30 FreeNAS 系统参数配置界面2.5 项目实施任务2-1：在Windows Server 中搭建SAN 存储服务（iSCSI）SAN 主要包含FC SAN 和IP SAN 两种。
FC SAN 的网络介质为光纤通道（Fibre Channel），而IP SAN 使用标准的以太网。
采用IP SAN 可以将SAN 为服务器提供的共享特性以及IP 网络的易用性很好地结合在一起，并且为用户提供了类似服务器本地存储的较高性能体验。
SAN 是一种进行块级服务的存储架构，一直以来，光纤通道SAN 发展相对迅速，因此许多用户认为只能通过光纤通道来实现SAN，实际上，通过传统的以太网仍然可以构建SAN，那就是IP SAN。
1．任务目标（1）实现Windows Storage Server 安装；（2）在Windows Server 中搭建SAN 存储服务（iSCSI）。
2．任务内容本任务要求管理员在服务器上搭建SAN 存储服务，具体内容为： （1）Windows Storage Server 安装；（2）系统服务配置；（3）在iSCSI 存储服务器上创建目标； （4）创建虚拟磁盘并连接iSCSI 目标； （5）在工作站上连接iSCSI 磁盘； （6）在iSCSI 服务器上为磁盘扩容； （7）在工作站上刷新磁盘扩展卷； （8）在服务器上创建快照。
Dell EMC CX4 系列 iSCSI 存储阵列使用 Microsoft Windows Ser
使用 Microsoft ® Windows Server ® 故障转移群集的 Dell/EMC CX4 系列 iSCSI 存储阵列 硬件安装与故障排除指南简介群集硬件的布线准备系统以进行群集故障排除iSCSI 配置工作表群集数据表注、小心和警告本说明文件中的信息如有更改，恕不另行通知。
© 2009 - 2010 Dell Inc. 版权所有，翻印必究。
未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。
本文中使用的商标：Dell 、DELL 徽标、PowerEdge 和 PowerVault 是 Dell Inc. 的商标；Active Directory 、Microsoft 、Windows 、Windows Server 、Windows XP 和 Windows NT 是 Microsoft Corporation 在美国和/或其他国家/地区的商标或注册商标；EMC 、Navisphere 和 PowerPath 是 EMC Corporation 的注册商标，而 MirrorView 、SAN Copy 和 SnapView 是 EMC Corporation 的商标。
本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。
Dell Inc. 对其它公司的商标和产品名称不拥有任何所有权。
2010 年 1 月 Rev A02注： "注"表示可以帮助您更好地使用计算机的重要信息。
小心： "小心"表示可能会损坏硬件或导致数据丢失，并说明如何避免此类问题。
警告： "警告"表示可能会导致财产损失、人身伤害甚至死亡。
返回目录页面群集硬件的布线使用 Microsoft ® Windows Server ® 故障转移群集的 Dell/EMC CX4 系列 iSCSI 存储阵列 硬件安装与故障排除指南鼠标、键盘和显示器的布线电源设备的布线公用网络和专用网络的群集布线存储系统的布线鼠标、键盘和显示器的布线在机架中安装群集配置时，必须安装开关盒，以将鼠标、键盘和显示器连接至节点。
Microsoft_iSCSI_Initiator(Version_2)安装设置指南
Microsoft_iSCSI_Initiator安装设置指南第1章 Microsoft iSCSI Initiator（Version 2.0）的安装1) 从Microsoft获取 Microsoft iSCSI initiator（Version：2.0）在如下地址:/search/results.aspx?st=b&na=88&View=en-us&qu=iSC SI+initiator对于 Windows操作系统, 选择initiator为”iSCSI - 2.0- x86fre.exe”的连接，选中该链接以下载Microsoft iSCSI initiator（Version 2.0）的软件包。
2) 运行下载的软件包。
看到如下屏幕，选择”agree”，继续进行安装。
点击完成，安装过程结束。
第2章 Microsoft iSCSI Initiator的设置Initiator在不同操作系统下，需要进行一些设置，才能保证主机重启后能够正确运行所需服务。
一般来说，需要进行下面四个方面的设置：a) 将iSCSI Target设置为永久（Persistent）。
当连接到一个Target时，如果设置它的属性是Persistent，则iSCSI服务重新启动后，Initiator将自动建立到Target的连接。
b) 将initiator连接的卷设置为自动挂载。
c) 将iSCSI服务设置为开机自动启动。
d) 正确设置服务之间的依赖关系。
很多的应用服务，比如数据库服务，文件服务等等，假如指定其所用的资源由网络存储产品来提供，即这些服务全部或部分依赖于iSCSI Target，这就要求在这些服务启动之前，initiator 已经成功的连接到target，并且硬盘成功的挂载。
这就需要在操作系统级别进行正确的设置，以保证这种依赖关系。
具体步骤----Windows环境：1、OS：Windows XP2、Initiator软件：MS iSCSI Initiator 2.0（一）、在Windows下面设置Target为Persistent：首先确认Windows系统是否启动了MS iSCSI服务，选择控制面板->管理工具->服务，在窗口的右栏中查看“Microsoft iSCSI Initiator Service”的状态是否显示“已启动”（一般该服务默认状态为启动）。
iSCSI存储设备安装及ESX连接配置
iSCSI存储设备〔Openfiler〕安装及ESX连接配置3.2.4 iSCSI存储设备〔Openfiler〕安装及ESX连接配置〔1〕本小节主要讨论如何安装和配置软iSCSI设备，并将其连接到ESX Server主机。
在我们的实验环境中，使用免费的Openfiler来作为iSCSI设备的支持软件。
Openfiler是一个基于rPath Linux系统的免费ISCSI/NAS应用。
其最大的特点是具备了以Linux为根底的整体管理环境，提供了方便快捷的浏览器管理界面。
无论是提供ISCSI还是NAS设备，或者同时提供两者，OpenFiler都能够胜任。
接下来将在我们实验环境中的虚拟机中安装Openfiler。
1. Openfiler的安装准备首先我们在VMware Workstation中建立一台新的虚拟机IPSAN，其虚拟硬件设置如图3-265所示。
〔点击查看大图〕图3-265 Openfiler虚拟硬件设置界面我为此虚拟机分配了一个CPU、1024MB的内存，还删除了建立虚拟机时默认添加的虚拟声卡和USB设备。
因为在我们的使用环境中不会用到它们，将其删除可以节省一些系统资源。
此虚拟机使用了两块虚拟磁盘，一块用于安装Openfiler系统，另一块那么用于提供iSCSI 的存储空间。
至于网络设置，根据前面的实验环境规划，将其连接到VMnet2上。
要注意的是，虚拟机的操作系统类型要指定为Linux-Red Hat Enterprise Linux 4。
完成虚拟机的设置之后，还需要下载Openfiler的安装介质。
我们可以在 :// openfiler /community/download/下载Openfiler安装光盘的ISO映像。
在本书写作时，Openfiler的版本为2.3。
对于我们的实验环境，选择下载x86的光盘映像即可。
如果您打算在生产系统中使用64位系统以获得更佳的性能，那么可以下载64位版本的安装映像。
Windows 上启动器的安装及使用iSCSI 客户端
附录Ⅰ:Windows 上启动器的安装及使用微软为了支持iSCSI 应用，提供了标准的iSCSI 客户端，也叫iSCSI 启动器，软件的最新版本可以从网址/downloads 下载；在本机的随机光盘中，包含了本软件的Initiator-2.04-build3273-x86fre 版本，可以直接安装使用。
下面以2.04 版本为例来说明。
直接点击软件的安装文件，运行后出现安装界面。
直接点击【下一步】把installation options 的复选框都选中，然后再点【下一步】，【I Agree】就开始安装了。
安装完成后点【完成】即可。
安装成功后在桌面生成一个图标，如下：图Ⅰ-1 Microsoft iSCSI Initiator双击图标运行客户端，出现客户端界面，选中General 选项卡，这里可以设置win-initiator 的节点名，如果您想在登录目标器时使用双向CHAP 认证方式，您需要在这里设置initiator 验证目标器的密码，点击【Secret】按钮会弹出一个设置对话框，填入一个长度为12-16 字节的密码，点击【ok】即可。
43图Ⅰ-2 win-initiator 设置选中Discovery 选项卡，如图Ⅰ-3 所示。
图Ⅰ-3 win-initiator 设置Target Portals 用来显示目标器信息，和target 端建立联系。
iSNS Severs 是名字服务器的相关设置。
首先点击Target Portals 中的【Add】按钮，在弹出的对话框中填入目标器IP 地址，如图Ⅰ-4，端口使用默认值3260，点击【ok】按钮即可，这时如44果弹出Connection Failed 警告信息，就说明连接不成功，请检查您的网络连接是否畅通，您的目标器端设置的限制Initiator 连接的IP 是否正确。
如果没有弹出此对话框说明操作成功，可以进入下一步登录了。
图Ⅰ-4 win-initiator 发现目标器选中Targets 复选框，就会看到如图Ⅰ-5 所示，您所连接目标端的所有可用的目标器，但状态(status)是inactive ,单击下面的【Log On】按钮。
iSCSI配置
3.3任务1 iSCSI的配置3.3.1 配置环境应用于存储区域网络(SAN)环境中的存储虚拟化(storage visualization)技术通常是指异构的SAN环境下的虚拟存储服务，它带给人们的益处是：提高存储利用率降低成本，简化大型、复杂、异构的存储环境的管理工作。
iSCSI 通过IP网络，将SCSI块数据转换成网络封包的一种传输标准，它和NAS一样透过IP网络来传输数据，但在数据存储方式上采用与NAS不太、与FC-SAN相同的块协议（Block Protocal）。
在Windows server2012上面配置iSCSI，需要一下主要过程：（1）在Windows server 2012上启动iSCSI服务器功能；（2）在iSCSI管理界面，创建iSCSI虚拟网盘；（3）在服务器节点使用发起程序连接到设置好的服务器上的磁盘；设计实验环境iSCSI环境示意图如下所示。
图3－8 iSCSI实验环境架构本书以Windows server2012集成iSCSI功能为例介绍在服务器角色中集成iSCSI服务器功能。
Windows Server 2012（开发代号：Windows Server 8）是微软的一个服务器系统。
这是Windows 8的服务器版本，并且是Windows Server 2008 R2的继任者。
Windows Server 2012 R2 将能够提供全球规模云服务的Microsoft 体验带入您的基础架构，在虚拟化、管理、存储、网络、虚拟桌面基础结构、访问和信息保护、Web 和应用程序平台等方面具备多种新功能和增强功能。
系统安装硬件配置要求最低系统要求：(1)处理器：1.4GHz 64位；(2)RAM：512MB；(3)磁盘空间：32GB；系统安装如下需要如下步骤：光盘插入光驱以后，进入系统安装界面，如下图2-1所示，选择简体中文语言版本。
图3－1 win2012语言选择界面进入系统安装首界面。
在windows机器上配置和使用iSCSI协议的网络存储
在windows机器上配置和使用iSCSI协议的网络存储第1章下载和安装Initiator1.1 下载地址安装环境为windows2003 sp2下载并安装Microsoft iSCSI initiator ，地址为：/download/A/E/9/AE91DEA1-66D9-417C-ADE4-92D824 B871AF/Initiator-2.08-build3825-x86fre.exe1.2 软件安装运行软件，安装过程不用单独设置第2章Initiator的配置安装完成后，现在开始配置：2.1 运行Microsoft iSCSI Initiator 在桌面上会有Initiator的图标，点击进入操作界面2.2 登录界面Change..可以按照规范格式要求修改Initiator Node NameSecret 如果服务器端没有开启CHAP，这里不需要修改。
2.3 discovery 界面配置图中已经添加了添加过程为：2.3.1 在服务器上查找服务地址和端口（默认3260）2.3.2 客户端上添加目标服务器地址在客户端上点击add ，在窗口中填写Ip地址为服务器地址，端口为3260 默认地址。
2.3.3 高级设置里面设置部署方式点击Advanced…选择Microsoft iSCSI Initiator目标地址为本机ip地址2.3.4 其他其他不选，CHAP选项，如果服务器没有设置CHAP就不要填写。
2.4 Targets 配置界面配置完成discovery后，在这个界面上可以看到targets中有一个iSCSI服务器的服务id。
状态status 为Inactive 完成log no后如下图：点击log no…选择选中“Automaticaly restore this connection when system boots”以后永久保留target操作。
Advanced不用操作。
点击ok 开始系统连接如果已经连接会提示：5 persistent targets 界面配置Targets log no 后，在这里会有出现已经选择的target 连接，显示的为网络存储的服务名称。
(图解)配置iSCSI Storage
（图解）配置iSCSI Storage
1、首先需要创建一个Vmkernel Port，创建完成后显示如下图：
2、现在，可以开始配置iSCSI存储适配器了，点击“Configiration”页标签后找到“Storage
Adapters”点击iSCSI Software Adapter选项后点击“Protperties”，如下图：
3、点击“Configure”选项：
4、勾选Status的“Enabled”选项后点击OK等待生效：
5、生效后，iSCSI Initiator名字和别名都会自动生成，同时Software iSCSI Initiator
Properties显示Enabled状态，如下图：
6、点击“CHAP…”按钮配置CHAP认证相关信息；
7、输入CHAP验证的相关信息，包括目标主机上设定的用于CHAP验证的用户名和密钥后，点
击OK生效：
8、现在可以点击“Dynamic Discovery”页标签去尝试添加iSCSI服务器的地址动态发现iSCSI
Target：
9、点击“Add”按钮输入IP或IP段之后点击OK即可生效（iSCSI缺省端口3260）：
10、点击“Close”按钮关闭后，系统会要求rescan主机，点击Yes：
11、再次回到iSCSI adaptor settings那里即可看到相关的配置信息和查找到的LUN，添
加Datastore或RDM之后即可使用：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
iSCSI Server 端安装
Dell PVNX3000 默认安装的是Windows Storage Server 2008 R2 Standard版
所以安装高于Microsoft iscsi target 3.2版本会提示不支持当前操作系统。
因此以下安装过程使用的是Microsoft iscsi target 3.2版本。
安装后从“管理工具”中运行“Microsoft iSCSI Software Target”程序，进入iSCSI存储管理程序。
在iscsi目标上单击右键-我们选择创建iscsi目标。
打开创建iscsi目标向导。
输入iSCSI目标名称，然后下一步。
添加标示符用于iscsi磁盘访问控制，点击高级。
点击添加，然后选择类型为IP地址来进行对iscsi的访问控制。
输入ip地址后，接下来全部确定即可。
ok,创建目标完成,我们下面去创建虚拟磁盘。
在目标下右键创建一个虚拟磁盘
选择虚拟磁盘文件要保存的位置
选择大小,这里要注意,如果创建1.5T的磁盘,会在硬盘立刻产生一个1.5T的vhd文件,所以需要注意酌情考虑你的磁盘大小来设置。
以上是iSCSIServer的整个配置过程。
iSCSI Client 端安装
iscsitargetClient.msi安装完成，进入控制面板，点击iSCSI Intiator。
进入磁盘管理处，即可看到新增的硬盘。
下图为传输速度测试：
注意：winXP win2003 均不支持大于2T的硬盘，在创建虚拟磁盘时应注意大小控制小于2T。
