建筑物照明通电试运行
建筑物照明通电试运行记录
建筑物照明通电试运行记录1. 试运行概述本文档记录了建筑物照明系统的通电试运行过程和结果。
通电试运行是为了检查建筑物照明系统的功能是否正常，以及确保照明设备的安全和有效运行。
通过试运行，可以发现和解决照明系统中可能存在的问题，并为正式投入使用做好准备。
2. 试运行过程2.1 准备工作在试运行之前，应确保以下准备工作已完成：•安装好所有照明设备，包括灯具、开关等。
•连接好所有的电源线路，并确保其与照明设备相匹配。
•检查所有的电源线路是否符合电气安全标准，并做好绝缘保护。
2.2 试运行步骤2.2.1 逐级通电按照从低电压到高电压的顺序，逐级通电试运行。
首先通电低压设备，再通电中压电设备，最后通电高压设备。
每一级通电后，检查照明设备是否正常运行，是否存在明显故障。
2.2.2 检查照明强度和均匀度在试运行过程中，使用光度计和照度计等测量设备，对照明强度和均匀度进行测试和记录。
通过测量结果，可以评估照明系统的性能是否达到设计要求。
2.2.3 检查开关和控制系统在试运行过程中，测试和检查所有的开关和控制系统，包括手动开关、自动感应开关、远程控制系统等。
确保开关和控制系统的正常操作，并记录任何异常或故障现象。
2.2.4 检查安全保护措施试运行过程中，检查建筑物照明系统的安全保护措施是否齐全有效。
包括过载保护、短路保护、漏电保护等。
确保系统可以及时发现和切断故障电路，保证用电安全。
3. 试运行结果经过试运行，建筑物照明系统运行良好，各项指标符合设计要求。
照明强度和均匀度符合规范要求，开关和控制系统正常工作，安全保护措施有效。
4. 问题和改进意见在试运行过程中存在以下问题和改进意见：•部分灯具亮度不均匀，可能与安装位置有关，建议重新调整灯具位置，确保照明均匀度。
•部分开关操作有卡顿现象，可能与开关质量有关，建议更换开关。
•部分照明设备在长时间运行后发热较大，可能存在散热问题，建议增加散热措施。
以上问题和改进意见将在后续工作中进行处理和改进。
建筑物照明通电试运行
23 建筑物照明通电试运行23.1 一般规定23.1.1 电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。
23.1.2 照明系统通电连续试运行时间满足国家质量验收规范的规定。
23.1.3 照明系统的测试与通电试运行应按以下程序进行：1 电线绝缘电阻测试前电线的连接完成；2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；3 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；4 电气器具及线路绝缘电阻测试合格，才能通电试验；5 照明全负荷实验必须在本条1、2、4完成后进行。
23.2 施工准备23.2.1 技术准备1 试运行前编制照明通电试运行方案，并报相关主管部门审批。
对调试人员进行技术交底及安全交底。
2 检查巡视整个照明系统，全线无障碍，能够满足送电要求。
23.2.2 主要机具一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。
23.2.3 作业条件1 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；2 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；23.3 通电试运行技术要求23.3.1 每一回路的线路绝缘电阻不小于0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的5～6A漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开关与灯具控制顺序相对应，电扇的转向及调速开关是否正常，如果发现问题必须先断电，然后查找原因进行修复，合格后，再接通正式电路试亮。
23.3.2 全部回路灯具试验合格后开始照明系统通电试运行。
建筑物照明通电试运行
一、建筑物照明通电试运行（一）主控项目1、照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。
2、公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间应为8h。
所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。
二、电线导管、电缆导管和线槽敷设（一）主控项目<1>金属的导管和线槽必须接地（PE）或接零（PEＮ）可靠，并符合下列规定：<1.1>镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm²；<1.2>当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；<1.3>金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEＮ）干线连接；<1.4>非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
<2>金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
<3>防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
<4>当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
（二）一般项目1、室外埋地敷设的电缆导管，埋深不应小于0.7m。
壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
2、室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50～８0mm。
所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。
建筑照明通电、全负荷试运行记录
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
4
各照明电路应测量电流，三相供电的三相电流应基本平衡，连续试运行时间内应无故障
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
5
单相插座应逐个用试验插座检查符合要求
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
6
试亮后不应出现接触不良、灯光闪烁等异常情况
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
7
通风排风扇，吊扇声音正常，无不平衡晃动等情况
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
正常
试运行系统方框图：
分
电
箱
总
电
箱
各回路照明
各回路插座
试运行情况：
1.各分项及灯具数量符合设计要求.各回路开关有明显标志
2.开关控制相线切断位置一致. 3.三相电流电压基本平衡
4.插座接线正确左零右相上接地. 5.试运行期间灯光无闪烁现象.
2.开关控制相线切断位置一致. 3.三相电流电压基本平衡
4.插座接线正确左零碎右相上接地. 5.试运行期间灯光无闪烁现象.
6.安装符合设计及施工验收规范要求. 7.连续24小时试运测试无故障.
专业技术负责人：质检员：试验人：年月日
验收意见：
专业监理工程师
1-3-7电气-20_建筑物照明通电试运行检验批质量验收记录
1.3.7电气－20
工程名称 施工单位 施工执行标准名称 及编号 分包单位 建筑电气工程施工质量验收规范GB50303-2002 — 分包项目 经 理 规范规定 1 2 3 4 5 6 7 —
验收部位 项目经理 专业工长 施工班组 长 监理（建设）单 位验收记录
2
第23.1.2条
√
施工单位检查 评定结果 项目专业质量检查员： 年 月 日
监理(建设)单位 验收结论 监理工程师 (建设单位项目技术负责人): 年 月 日
注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查 员等进行验收。
施工单位检查评定记录 主控项目 8 9 10
1
照明系统通电，灯具回路控制 应与照明配电箱及回路的标识 一致，开关与灯具控制顺序相 对应，风扇区的转向及调速开 关应正常
Hale Waihona Puke 第23.1.1条√
√
公用建筑照明系统通电连续试 运行时间应为24h，民用住宅照 明系统通电连续式运行时间应 为8h，所有照明灯具均应开 启，且每2h记录运行状态1次， 连续试运行时，间内无故障
建筑物照明通电试运行检验批
建筑物照明通电试运行检验批1. 引言哎，今天咱们聊聊建筑物照明的通电试运行，这可不是个小事儿。
你想啊，灯一亮，整个建筑都活了起来，感觉就像换了一个世界一样。
咱们常说“灯光璀璨，万物生辉”，没错，灯光能带给人们的，不仅是照明，更是心情的提升。
可如果照明系统一通电，灯泡闪烁不止，或者干脆不亮，那就真是“晴天霹雳”了。
今天就来聊聊这个通电试运行检验批的重要性，以及在这个过程中要注意些什么。
2. 通电试运行的重要性2.1 保障安全首先，通电试运行最重要的就是保障安全。
大家知道，建筑物的照明系统涉及电线电路，稍有不慎，就可能出现短路、漏电等危险情况。
试想一下，要是灯一通电，火花四溅，那场面可不敢想象。
所以，在通电之前，咱们得把电路的绝缘性、接线的牢固性都检查一遍。
俗话说“细节决定成败”，这真是一点不假。
每一根电线都得检查得仔仔细细，确保万无一失。
2.2 提升效率其次，通电试运行还可以提升工作效率。
你看，灯一亮，大家的工作热情都跟着上来了，简直就像打了鸡血一样。
试运行的过程中，咱们还可以观察灯光的亮度、色温、照射角度等等，确保它们都能满足设计要求。
如果发现问题，及时调整，这可比等到正式投入使用后再去修整要方便得多。
毕竟“早知道，早准备”，咱们可不想等到真正使用的时候再犯错，岂不是得不偿失？3. 通电试运行的具体步骤3.1 准备工作在通电试运行之前，咱们得做好充分的准备工作。
这可不是随便插上电源就能完事的，得提前检查所有设备，比如控制开关、照明灯具、配电箱等等。
这就像是一个音乐会之前的彩排，不能掉以轻心。
检查的时候，最好能找几个人一起，大家伙儿一起帮忙，确保每一个环节都没有遗漏。
一个人忙不过来，像是“孤掌难鸣”，还不如大家齐心协力，省时省力。
3.2 通电测试接下来，就是紧张又兴奋的通电测试环节。
电源一接通，心里就开始“咯噔咯噔”的跳。
灯光亮起的那一瞬间，感觉整栋楼都活了过来，简直是“美不胜收”。
但可不能光顾着欣赏，得仔细观察灯光的表现，看看有没有闪烁、异响之类的现象。
建筑物照明通电试运行检验批
建筑物照明通电试运行检验批1. 建筑物照明通电试运行检验批哎呀，你们可真是够了！这建筑物照明通电试运行检验批的事情，咋就那么让人头疼呢？我今天就得跟大家聊聊这个话题，说说我是怎么看待这件事情的。
咱们得明确一点，这个建筑物照明通电试运行检验批可不是什么小事儿。
这可是关系到建筑物的安全问题，万一出了什么岔子，那可不是闹着玩儿的。
所以，我们必须要认真对待这件事情，不能马虎大意。
话说回来，这个建筑物照明通电试运行检验批也不是一件特别复杂的事情。
其实就是要把建筑物的照明设备都打开，让它们通电运行一下，看看有没有啥问题。
然后再把这些设备关掉，检查一下是不是都正常工作。
就这么简单！但是，正所谓“人怕出名猪怕壮”，这建筑物照明通电试运行检验批的事情一出名，就有人开始动歪脑筋了。
有些人觉得这个事情没啥大不了的，就是走个过场而已。
还有些人觉得这个事情太麻烦了，不如省省力气，直接把钱给人家算了。
哎呀，这些人真是让人无语！他们难道不知道这个建筑物照明通电试运行检验批的重要性吗？这可是关系到建筑物的安全问题啊！要是出了什么岔子，那可不是闹着玩儿的！所以，我觉得我们应该对这个建筑物照明通电试运行检验批的事情给予足够的重视。
我们不能因为一时的懒惰或者贪图省事，而让这个重要的环节出现疏漏。
我们要做到严谨认真，确保这个建筑物照明通电试运行检验批的工作能够顺利完成。
我也明白，这个建筑物照明通电试运行检验批的事情对于我们来说，确实是一件比较繁琐的事情。
但是，我们要想一想，如果我们因为一时的懒惰或者贪图省事，而导致这个建筑物照明通电试运行检验批出现问题，那到时候我们可就要吃不了兜着走了！所以，我觉得我们应该把这个建筑物照明通电试运行检验批的事情看作是一件大事。
我们要用心去对待它，不能有丝毫的马虎大意。
只有这样，我们才能够确保这个建筑物照明通电试运行检验批的工作能够顺利完成，让我们的建筑物更加安全、舒适。
我认为我们应该对这个建筑物照明通电试运行检验批的事情给予足够的重视。
建筑物照明通电试运行检验批质量验收记录
第21.1.2条
/
目
抽查 处，合格 处
√
3
对设计有照度测试要求的场所 试运行时应检测照度
第21.1.3条
/
试验合格，记录编号为
√
施工单位 检查结果
监理单位 验收结论
合格
专业工长： 项目专业质量检查员：
年月日
专业监理工程师： 年月日
规范规定
抽样数量
检验批部位
《建筑电气工程施工质量验收规范》 GB50303-2015
检查记录
检查结果
灯具回路控制与照明控制柜、
1
箱（盘）及回路的标识一致； 开关与灯具控制顺序相对应，
第21.1.1条
/
风扇的转向及调速开关正常
抽查 处，合格 处
√
主
控
项2
公共建筑照明系统、住宅照明 系统通电连续试运行时间要求
建筑物照明通电试运行检验批质量验收记录
单位(子单位) 工程名称
分部(子分部) 建筑电气分部工程名称 室外电气子分部
07011001
001
07051201
分项工程 建筑物照明通电试
名称
运行分项
施工单位
项目负责人
检验批容量
分包单位 施工依据
分包单位项目 负责人
建筑电气设计要求及 最小/实际
建筑物照明通电试运行分项工程检验批质量验收记录
/
2、住宅照明系统通电连续 试运行：
3、建筑照明通电试运行记
录所，试运 测 行时应检测照度并符合设计要求。
/
1、照度检测： 2、照度测试记录（ )份
施工单位 检查结果
监理单位 验收结论
专业工长： 质量员：
年月日
监理工程师： 年月日
江苏省建设工程质量监督总站监制
验收依据
设计文件和《建筑电气工程施工质量验收规范》 (GB 50303—2015)
设计要求及规范规定
最小/实际抽样 数量
检查记录
检查结 果
灯具回
路控制 灯具回路控制应符合设计要求且与照
1
、灯具 明控制柜、箱（盘）及回路的标识一 开关及 致；开关宜与灯具控制顺序相对应，
风扇控 风扇的转向及调速开关应正常。
建筑物照明通电试运行分项工程检验批质量验收记录
单位（子单 位）工程名称
施工单位
分部（子分 部）
工程名称
项目负责人
室外电气安装
苏 DQ4.1.10.1
分项工程名称
建筑物照明通 电试运行
检验批容量
分包单位 施工依据 验收项目
分包单位 项目负责人
检验批部位 新验收部位22
《电气工程》 DGJ32/J40-2006
制
1、灯具回路控制：
/
2、灯具开关：
3、风扇控制：
主 控 项 目2
照明系 统通电 连续试 运行
公共建筑照明系统通电连续试运行时 间应为24h，住宅照明系统通电连续试 运行时间应为8h。所有照明灯具均应 同时开启，且每2h 按回路记录运行参 数，连续试运行时间内应无故障。
1、公共建筑照明系统通电
连续试运行：
建筑物照明通电试运行
建筑物照明通电试运行1、一般规定1.1电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。
1.2照明系统通电连续试运行时间满足国家质量验收规范的规定。
1.3照明系统的测试与通电试运行应按以下程序进行：a电线绝缘电阻测试前电线的连接完成；b照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；c备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；d电气器具及线路绝缘电阻测试合格，才能通电试验；e照明全负荷实验必须在本条 1、2、4 完成后进行。
2、施工准备2.1技术准备a试运行前编制照明通电试运行方案，并报相关主管部门审批。
对调试人员进行技术交底及安全交底。
b检查巡视整个照明系统，全线无障碍，能够满足送电要求。
2.2主要机具：一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。
2.3作业条件a灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；b照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定。
3、通电试运行技术要求3.1每一回路的线路绝缘电阻不小于 0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的 5～6A 漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开关与灯具控制顺序相对应，电扇的转向及调速开关是否正常，如果发现问题必须先断电，然后查找原因进行修复，合格后，再接通正式电路试亮。
3.2全部回路灯具试验合格后开始照明系统通电试运行。
3.3照明系统通电试运行检验方法：a灯具、导线、电缆和继电保护系统的调整试验结果，查阅试验记录或试验时旁站。
001-施2020-193 建筑物照明通电试运行记录
湘质监统编
施2020-193
建筑物照明通电试运行记录
工程名称：衡阳（国际）眼镜小镇首开区示范标准厂房〔A地块）新建EPC项目编号：001
2h记录运行状态1次，连续试运行时间内无保障。
公用建筑记录13次，住宅记录5次；3.工作应连续、电流值应合理。
表格中温度值为导线温度值，采用红外线测温仪检测，测温仪应在检定有效期内；4.根据《建筑电气工程施工质量验收规范》GB50303-2015规定，需分别进行照明系统通电试运行及末端照明系统通电试运行，主要考虑的三相平衡应从末端做起，但由于住宅末端配电箱多为单相供电，因此公建项目应在进户配电室及末级照明配电箱分别进行测试，末级测试按每检验批的末级照明配电箱总数抽查5%，且不得少于1台配电箱及相应回路。
住宅工程末端配电箱为单相供电时应在照明系统进户配电室做全楼通电试运行。
5.三相照明线路各项负荷的分配宜保持平衡，最大相负荷电流不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%；6.仪表编号应以出厂编号为准，填写数据应以实测为准。
建筑物照明通电试运行方法
建筑物照明通电试运行方法一、试验和试运行前准备1.建筑物照明通电试运行前，应编制书面的通电检查和试运行方案或作业指导书，明确通电检查和试运行程序和步骤，经施工单位审核同意、监理单位确认后方可实施。
2.电气器具及线路绝缘电阻应测试合格。
3.通电试验前，照明回路装有剩余电流动作保护器时，剩余电流动作保护器应检测合格，检测记录应完整，签证应齐全。
4.备用照明电源或应急照明电源做空载自动投切试验前，应卸除负荷，有载自动投切试验应在空载自动投切试验合格后进行。
二、施工技术要求1.建筑物照明通电试运行包括建筑照明通电检查和建筑照明系统通电试运行。
2.建筑照明通电检查是对照明灯具、开关、插座、风扇、照明配电箱（柜、盘）及其线路、回路控制等进行通电检查，其通电检查应符合下列要求：1）照明配电箱（柜、盘）内电源总开关、回路开关的技术参数和整定值及回路控制符合设计要求；2）照明灯具通电试亮，无接触不良、灯光闪烁、灯泡不亮等现象；3)应急照明灯具两路电源均可正常供电，正常电源断电后的电源转换时间符合设计要求；带有自动通、断电源控制的灯具，控制程序正确，动作准确；4)灯具回路控制符合设计要求，且与照明控制柜、箱(盘)及回路的标识一致；开关应切断相线且通断方向一致，双联及以上开关与灯具控制顺序相对应且一致；5)插座接线正确，同一场所的三相插座接线相序一致；带有漏电保护装置的插座回路，模拟漏电保护动作应正常、灵敏、可靠；6)风扇运转时，转向和调速开关正常，扇叶、防护罩应无明显颤动和异常声响；7)风扇调速开关应切断相线，两个及以上成排调速开关与风扇控制顺序相对应且一致。
3.建筑照明系统通电试运行在建筑照明系统通电检查合格后进行，并符合下列要求：1)试运行时所有照明灯具均同时通电开启，连续试运行时间内运行情况正常无故障，各项运行数据无异常波动；2)公共建筑照明系统通电连续试运行时间应为24h；3)住宅照明系统通电连续试运行时间应为8h；4)试运行每2h按回路记录运行数据，各项数据应无异常。
10建筑物照明通电试运行记录
10建筑物照明通电试运行记录日期：2024年10月10日地点：XXX大厦一、前期准备工作：1.检查电力设备：在通电前，检查了大楼的电力设备包括配电盘、电源线路和灯具等。
确保设备的安全可靠。
2.安全措施：在通电前，通知了相关人员提前撤离工作区域，并加强了安全警示标志。
确保通电过程中无人员受伤。
3.照明灯光布置：根据建筑物的设计要求和实际情况，确定了照明灯光的布置方案，包括灯具的位置、数量和光照强度等，以满足建筑物的照明需求。
二、通电试运行过程：1.通电步骤：(1)先关闭配电盘上的总开关，断开电源。
(2)逐个检查各个照明线路的接线是否正确，确保无短路或接触不良等问题。
(3)操作配电盘上的总开关，使电源接通。
(4)根据照明灯光布置方案，分区域逐个打开照明回路的开关，供电到各个灯具。
2.检测记录：(1)灯具启动时间：通过开关控制，记录每个灯具的启动时间。
确保灯具能快速启动，无闪烁或延迟等问题。
(2)光照强度：使用光照度测量仪器，逐个测量各个照明区域的光照强度。
确保光照强度符合设计要求，能满足用户的照明需求。
(3)照明效果：通过人眼的直接观察，检查照明灯光的均匀度和亮度等。
确保照明灯光的效果与设计要求一致，能提供良好的照明效果。
三、通电试运行结果：1.灯具启动时间：从记录的数据来看，所有的灯具都能够快速启动，无闪烁或延迟的情况。
启动时间符合设计要求。
2.光照强度：根据测量记录，各个照明区域的光照强度均符合设计要求，能够满足用户的照明需求。
3.照明效果：经过直接观察，照明灯光的均匀度和亮度等均符合设计要求，能够提供良好的照明效果。
四、存在的问题及改进措施：1.部分灯具安装位置不合理，导致照明区域有部分死角或光线明暗不均匀的情况。
需要进行调整和补充，确保照明效果更好。
2.部分照明线路接触不良，导致灯具启动不稳定或无法启动。
需要重新检查接线，并进行修复。
3.部分灯具光照强度过高，可能对人眼造成不适，需要采取调整措施，以提供更舒适的照明环境。
建筑物照明通电试运行
一、建筑物照明通电试运行（一）主控项目<1>照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。
<2>公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间应为8h。
所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。
二、槽板配线（一）主控项目<1>槽板内电线无接头，电线连接设在器具处；槽板与各种器具连接时，电线应留有余量，器具底座应压住槽板端部。
<2>槽板敷设应紧贴建筑物表面，且横平竖直、固定可靠，严禁用木楔固定；木槽板应经阻燃处理，塑料槽板应有阻燃标识。
（二）一般项目<1>木槽板无劈裂，塑料槽板无扭曲形。
槽板底板固定点间距应小于500mm；槽板盖板固定点间距小于300mm；底板距终端50mm和盖板距终端30mm处应固定。
<2>槽板的底板接口与盖板接口应错开20mm，盖板在直线段和900转角处应成450斜口对接，T型分支处应成三角叉接，盖板应无翘边，接口应严密整齐。
<3>槽板穿过梁、墙和楼板处应有保护套管，跨越建筑物变形缝处槽板应设补偿装置，且与槽板结合严密。
<4>槽板配线除应注意材料的防火外，更应注意敷设牢固和建筑物棱线的协调，使之具有装饰美观的效果三、钢索配线（一）主控项目<1>应采用镀锌钢索，不应采用含油芯的钢索。
钢索的钢丝直径应小于0.5mm，钢索不应有扭曲和断股等缺陷。
采用镀锌钢索是为抗锈蚀而延长使用寿命；规定钢索直径是为使钢索柔性好，且在使用中不因经常摆动而发生钢丝过早断裂；不采用含油芯的钢索可以避免积尘，便于清扫。
<2>钢索的终端拉环埋件应牢固可靠，钢索与终端拉环套接处应采用心形环，固定钢索的线卡不应少于2个，钢索端头应用镀锌线绑扎紧密，且应接地（PE）或接零（PEN）可靠。
施工技术交底(建筑物照明通电试运行)
施工技术交底
工程名称
建设单位
监理单位
施工单位
交底部位
交底日期
2016年9月10日
交底人签字
接受人签字
建筑物照明通电试运行技术交底：
一、施工准备
（一）作业条件
整个照明系统安装完成，达到送电状态，现场提供稳定的AC380V不间断电压。
（二）主要机具
1）兆欧表(ZC25B-4)绝缘测试
2）万用表(MY65)电压测量
六、应注意的安全问题
1、试验过程中可能发生漏电打火情况，应提前准备好干粉灭火器，防止火灾发生。
2、试验人员需佩戴好绝缘手套、绝缘鞋等防护用品。
参加单位：北京益丰信达建筑工程有限公司
（所有参加人员签字）注：本表一式两份，施工单位、 Nhomakorabea工队各一份。
3）钳形表(UNI-T)电流测量
4）照度表
5）计时器
6）对讲机、改刀、扳手等
（三）技术要求
每一回路的线路绝缘电阻不小于0.5MΩ，开关灵活且对应控制灯具顺序正确。
二、调试目的
保证灯具能够正常运行，开关控制复核图纸要求，各区域照度满足设计要求。
三、调试步骤
照明线路检查→通电试运行→照度测试
1）照明线路检查，人员分为两组，一组人员在配电箱出操作，另一组人员在现场查看灯具状态才做开关；按照检验批划分区域照明配电箱总数各抽取20%，且不少于1台配电箱进行检查，按照配电箱系统图检查配电箱内回路标识是否清晰齐全，在配电箱上逐个回路进行开关，现场核对开关灯具回路是否与平面图相符，并检查灯具开关所控制灯具顺序是否对应，做好记录。
四、应注意的问题
1）试验过程中保证不间断电源供应。
2）试验出问题及时做好记录，不得带电处理问题。
建筑物照明通电试运行记录(综合楼)
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
GD2302034□□
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
GD2302034□□
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录
建筑物照明通电试运行记录。
建筑物照明通电试运行
一、建筑物照明通电试运行（一）操作工艺（1）通电试运行前检查①复查总电源开关至各照明回路进线电源开关接线是否正确；②照明配电主回路标识应正确一致；③检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线（PE）严禁接入漏电开关；④检查开关箱内各接线端子是否正确可靠；⑤断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。
（2）分回路试通电①将各回路灯具等用电设备开关全部置于断开位置；②逐次合上各分回路电源开关；③用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。
（3）故障检查整改①发现问题应及时排除，不得带电作业；②对检查中发现的问题应采取分回路隔离排除法予以解决；③对开关一送电，漏电保护就跳闸的现象重点检查工作零线与保护零线是否混接、导线是否绝缘不良。
（4）系统通电连续试运行：公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间为8h。
所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。
（二）质量标准公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间为8h。
所照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。
（三）成品保护（1）检查整改时应注意保持地面、墙面整洁，不得污损。
（2）应注意不得损伤已装好的灯具。
（3）调试完毕后应关门上锁，以防丢失。
（四）安全环境保护措施（1）从事起电气安装、电工作业人员必须经有关部门进行安全技术培训，并经考试合格、取得合格证后方可上岗作业。
（2）移动式电动机械和手持电动工具的单相电源线必须使用三芯软橡胶电缆，三相电源线必须使用四芯软橡胶电缆；接线时，缆线护套应穿进设备的接线盒内并予以固定。
（3）移动式梯子宜用于高度在4m以下的短时间内可完成的工作。
梯子使用前应进行检查，并应有专人负责保管、维护及修理。
（4）搁置稳固，与地面的夹角以60°为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物照明通电试运行工程文帮
建筑物照明通电试运行
1.1 一般规定
1.1.1 电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。
1.1.2 照明系统通电连续试运行时间满足国家质量验收规范的规定。
1.1.3 照明系统的测试与通电试运行应按以下程序进行：
1 电线绝缘电阻测试前电线的连接完成；
2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；
3 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；
4 电气器具及线路绝缘电阻测试合格，才能通电试验；
5 照明全负荷实验必须在本条1、2、4完成后进行。
1.2 施工准备
1.2.1 技术准备
1 试运行前编制照明通电试运行方案，并报相关主管部门审批。
对调试人员进行技术交底及安全交底。
2 检查巡视整个照明系统，全线无障碍，能够满足送电要求。
1.2.2 主要机具
一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。
1.2.3 作业条件
1 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；
2 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；
1.3 通电试运行技术要求
1.3.1 每一回路的线路绝缘电阻不小于0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的5～6A漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开
关与灯具控制顺序相对应，电扇的转向及调速开关是否正常，如果发现问题必须先断电，然后查找原因进行修复，合格后，再接通正式电路试亮。
1.3.2 全部回路灯具试验合格后开始照明系统通电试运行。
1.3.3 照明系统通电试运行检验方法：
1 灯具、导线、电缆和继电保护系统的调整试验结果，查阅试验记录或试验时旁站。
2 空载试运行和负荷试运行结果，查阅试运行记录或试运行时旁站。
3 绝缘电阻和接地电阻的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测。
4 漏电保护器动作数据值和插座接线位置准确性测定，查阅测试记录或用适配仪表进行抽测。
5 螺栓紧固程度用适配工具作拧动试验；有最终拧紧力矩要求的螺栓用扭力扳手抽测。
6 水平度用铁水平尺测量，垂直度用线锤吊线尺量，盘面平整度拉线尺量，各种距离的尺寸用塞尺等检测仪器测量。
1.4 运行中的故障预防
1.4.1 避免某一回路灯具线路发生短路故障，先测量其线路绝缘电阻；
1.4.2 减少故障损坏范围，采用开关逐一打开的方法；
1.4.3 降低故障损伤程度，灯具试验线路上采用小容量、灵敏度很高的漏电保护器；
1.4.4 派专人时刻观察电压表和电流表的指示情况，发现问题及时处理，最大限度地减少损失；
1.4.5 根据配电设置情况，安排专人反复观察小开关有无异常，测量100A 以上的开关端子温度变化情况，如开关端子有异常立即关闭开关，及时处理。
1.5 安全、环保措施
1.5.1 低压配电柜前面铺一层厚5mm以上宽1m的橡胶板，以保证试验合闸安全，单独开关柜门前放一块干燥的木板，合闸时双脚采在木板上，操作电工必须穿绝缘鞋；
1.5.2 调整房间内的开关与灯具的对应次序时，严禁带电作业，检修个别线路
及插座时，必须关闭电源，严禁带电作业；
1.5.3 经测量发现某开关端子温度很高，必须关闭其前级电源开关，并在前级开关上挂“禁止合闸”牌，然后用试电笔复核此开关无电后，才能开始查找原因，检修；
1.5.4 已送电的开关要挂“已送电”字样的标识牌，配电室禁止非操作人员进入。
1.5.5 送电调试所剩的电线头及绝缘层等零碎物不得随地乱丢，应分类收集放于指定地点；
1.5.6 有噪音的镇流器等不得随地乱丢，应分类收集交给工程指定人员处理；
1.5.7 检修灯具过程中掉下的建筑灰渣应及时清理干净；
1.5.8 烧坏的灯泡及灯管等不得随地乱丢，应分类收集交给指定负责人统一处理。
1.6 质量标准
主控项目
1.6.1 照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。
检验方法：观察检查和检查通电试运行记录。

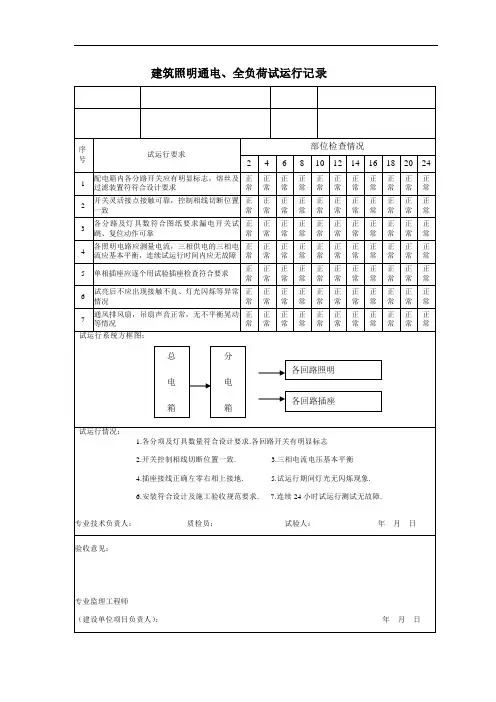

1.6.2 公用建筑照明系统通电连续试运行时间为24h，民用住宅照明系统通电连续试运行时间为8h。
所有照明灯具均应开启，且每2h记录运行状态1次，连续试运行时间内无故障。
检验方法：检查通电试运行记录。
1.7 质量验收
1.7.1 建筑物照明通电试运行检验批的划分以每层（每区域）为单位，各系统全数检查。
1.7.2 检验批的验收按本标准3.0.25条进行组织。
1.7.3 检验批质量验收记录当地政府主管部门无统一规定时，宜采用《建筑物照明通电试运行检验批质量验收记录表》。
建筑物照明通电试运行检验批质量验收记录表GB50303-2015。
