施工测量方案

施工测量方案
1.1.、建筑物轴线定位及标定:建筑物的定位放线是确定建筑物平面
位置和开挖基础的关键环节。

施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。

由建筑总平面图提供的设计坐标计算十字形控制线的交叉点坐标。

用角度交汇法确定建筑物十字形主轴线交叉点的位置，经纬仪设在该位置。

用后方交汇法测出交叉点的现场实际坐标，与设计坐标比较。

在现场对初步测定的点位进行归化改正，即经纬仪设在初步测定的交叉点上。

用极坐标法测出设计坐标位置。

为检查测量结果的准确性，把仪器设于这个经过归化的坐标点，对其两个施工坐标点进行观测。

测出的夹角与理论的夹角的误差在规范的要求范围内，即满足要求。

1.2、工程定位放线:进场后首先对甲方提供施工定位图进行图上复核，
以确保设计图纸的正确。

其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

现场建立控制座标网和水准点。

现场平面控制网的测设方法见后。

水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。

工程定位后要经建设单位和规划部门验收合格后方可开始施工。

施工测量方案

施工测量方案1、施工测量准备（1）将用于本工程施工测量的仪器设备送技术监督局计量检测所进行检定，保证所有仪器设备都处于正常状态。

（2）详细勘察现场的场容场貌和周边环境特点，综合考虑这些因素对测量控制的影响，优化设计测量线路和控制网的布设。

（3）仔细审阅总平面图，确定建筑物高程和平面相对定位关系。

2、轴线控制网的布设与复核本着先整体、后局部，高精度控制低精度的原则布设测量控制网。

可利用全站仪进行平面轴线的控制。

根据设计图纸，先用全站仪复核甲方移交的平面基准点和高程基准点，确认无误后，沿基坑周围引测、加密若干坐标点，可以更方便地测设轴线控制网。

再根据图纸，在所要测设的各控制线上选择两个点，计算其坐标，所选择的点必须在基坑边，并能架设仪器，通视条件良好，便于向基坑内投测轴线。

长方向要加强观测，多测回，反复复核。

轴线控制网布设完毕，检查复核角度和距离后，便可作为负一层施工期间用外控法进行施工测量的依据。

轴线控制网完成后，根据结构图纸上的墙体、柱的具体分布情况，在建筑物平面上建立矩形控制网，然后根据施工需要，进行轴线加密和细部放线，以满足施工需要。

施工过程中要定期复查轴线和角度，确保测量精度。

3、±0.00以下部分施工测量±0.00以下部分施工阶段测量工作的重点为基础轴线和底板标高的控制。

拟采用外控法进行基础平面轴线的控制。

本工程进行分段施工，因此每层每段上投测的纵横轴线不得少于2条，以便进行角度、距离的校核。

先在负一层垫层上引测建筑物轴线交点，然后根据基础平面图弹出所有轴线及建筑物外边线。

将轴线控制点外移至基坑外固定的建筑物或地标上，并在基坑内设置木桩作为地下结构的平面控制点。

在施工过程中，每当平面轴线布设完毕，进入竖向施工，在柱子和剪力墙浇筑成形拆除模板后，应在柱子和剪力墙四个侧面投测出相应的轴线，弹出墨线，距楼地面1.5m左右高处用红油漆画出三角标记并标明轴号。

同时，在柱子四周及墙上弹出建筑或结构1m线，并标明相对标高，作为初装修、机电安装等的标高控制依据。

施工测量方案

施工测量方案一、施测原则1、严格执行测量规范：遵守先整体后局部的工作程序，先确定施工控制网，后以施工控制网为依据，进行各局部点的定位放线。

2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。

3、定位工作执行自检、互检合格后再报检的工作制度。

4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。

5、明确为工程服务，按图施工，质量第一的宗旨。

紧密配合施工，发扬团结协作、实事求是、认真负责的工作做风。

二、准备工作1、学习设计文件和相应的技术标准，全面了解设计意图，认真熟悉、审核图纸。

2、施测人员能通过对总平面图和设计说明的学习，了解工程总体布局、工程特点、周围环境、构筑物的位置及坐标，其次了解现场测量坐标与结构物的关系，水准点的位置和高程。

根据设计要求的施工精度，在了解总图后认真学习道路施工图，及时校对道路及附属结构的平面位置，它是整个工程放线的依据。

3、测量放线之前，测量人员首先熟悉总体布置图，细部结构设计图。

根据整体到局部的原则，以控制网作为放样依据，找出主要轴线和主要点的设计位置，以及各部分之间的几何关系，再结合现场条件和控制点的分布，采取适宜的放样方法。

施工测量贯穿整个施工过程，是保证施工质量的一个方面。

三、施工测量规定1、一般放样工作开始之前应详细查阅工程设计图纸，了解设计要求，根据精度指标选择放样方法。

2、对于设计图纸中有数据和几何尺寸的，应认真进行检定审核，确认准确无误后方可使用。

3、必须按正式设计图纸和文件（包括修改通知）进行放样，不得凭口头通知或未经批准的草图放样。

4、所有放样点均应有检核条件，现场取得的放样及检查验收资料必须进行复核，确认无误后方能交付使用。

5、放样结束后，应向使用单位提供书面的放样成果单。

四、放样数据准备1、放样前应根据设计图纸和有关数据使用的控制点成果计算放样数据，绘制放样草图，所有数据、草图均应经两人独立校核。

施工测量方案

施工测量方案1、施工测量1）土方开挖（1）护坡桩定位测量人员应根据技术部门提供的护坡桩位置图，及时施测护坡桩位置。

护坡桩施工时应严格控制桩的垂直度。

以免位移给建筑物施工带来麻烦。

（2）开挖线施测开挖前应及时根据技术部门提供的开挖图，依据建筑物大角线施测开挖线，开挖时应控制好开挖边线以免超挖或少挖。

2）±0.00以下施工测量（1）平面控制根据场地平面控制网在基坑边上造标做点，并在基坑边坡上做点作为相互后视的依据，向地下各层投测主轴线。

使用前，先检查点位有无碰动后再置仪器向下投测各控制线。

每次放线应每个方向至少投测两条控制线，经闭合校核后，以地下各层平面图各轴线为准详细放出各轴线，并用墨线弹出施工中需要的边界线、墙宽线、集水坑线等。

施工用线必须进行多次检测，确保符合规范要求。

±0.00以下平面轴线投测示意图基准点结构顶板±0.00以上±0.00以下轴线竖向投测示意图（2）高程控制A.土方开挖时的高程控制当挖到约离基坑底1m 时，要及时测放标高控制点，防止超挖。

由于本工程基坑标高种类很多，而且面积较大，要明确合理划分施工段进行控制，并设专人负责。

机械挖土应留30cm 人工清理，以防扰动地基土层。

标高向下传递后，应顺挖土马道作附和水准。

待基坑底有一定的工作面时，再精确引测标高作为清槽、打垫层用。

B.基础上的高程控制基础上高程控制水准点必须满足基础整个面积之用。

水准网测放时采用三丝法，必须把水准仪置于两水准尺的中间，前后视距不等差不得超过1m 。

基础上的整个水准网附合在2~3个外部控制水准标点上。

水准点闭合误差精度为±6√Nmm （N 为测站数），即可将水准点误差按测站数进行平差，计算各水准点的高程，编写水准测量成果表。

3）±0.00以上施工测量（1）平面控制A.竖向投测由于施工现场场地狭小，±0.000以上结构轴线投测采用内控法，鉴于本工程属于高层，竖向投测可采用“激光铅直仪法”见下图（±0.000以上的竖向投测）。

施工测量方案

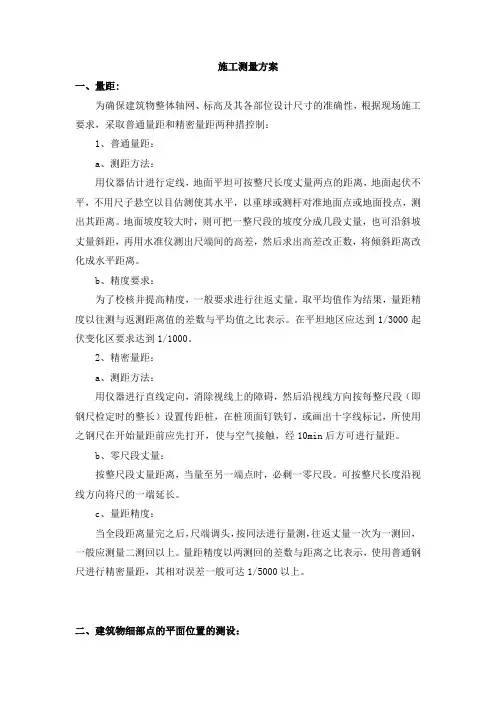

施工测量方案一、量距:为确保建筑物整体轴网、标高及其各部位设计尺寸的准确性，根据现场施工要求，采取普通量距和精密量距两种措控制：1、普通量距：a、测距方法：用仪器估计进行定线，地面平坦可按整尺长度丈量两点的距离，地面起伏不平，不用尺子悬空以目估测使其水平，以重球或测杆对准地面点或地面投点，测出其距离。

地面坡度较大时，则可把一整尺段的坡度分成几段丈量，也可沿斜坡丈量斜距，再用水准仪测出尺端间的高差，然后求出高差改正数，将倾斜距离改化成水平距离。

b、精度要求：为了校核并提高精度，一般要求进行往返丈量。

取平均值作为结果，量距精度以往测与返测距离值的差数与平均值之比表示。

在平坦地区应达到1/3000起伏变化区要求达到1/1000。

2、精密量距：a、测距方法：用仪器进行直线定向，消除视线上的障碍，然后沿视线方向按每整尺段（即钢尺检定时的整长）设置传距桩，在桩顶面钉铁钉，或画出十字线标记，所使用之钢尺在开始量距前应先打开，使与空气接触，经10min后方可进行量距。

b、零尺段丈量：按整尺段丈量距离，当量至另一端点时，必剩一零尺段。

可按整尺长度沿视线方向将尺的一端延长。

c、量距精度：当全段距离量完之后，尺端调头，按同法进行量测，往返丈量一次为一测回，一般应测量二测回以上。

量距精度以两测回的差数与距离之比表示，使用普通钢尺进行精密量距，其相对误差一般可达1/5000以上。

二、建筑物细部点的平面位置的测设：根据本工程地形，我们对放出一点的位置的方法，主要采取如下方法进行：1、极坐标法：将测量控制点坐标换算成建筑坐标系的坐标，置仪器於测量控制点上，定出主轴线A、B、C概略位置：其计算式可按：mP= s²/p²×mβ²+ms²2、方向线交会法：其测定点由相对应的两已知点或两定向点的方向线交会而得，方向线的设立可以用经纬仪，也可以用细线绳。

根据控制网上相对的柱中心线端点，以仪器定向，用方向线交会法测设柱基中心或桩基定位桩，在施工过程中，各柱基中心线则可以随时将相应的定位线绳，恢复位置。

施工测量方案

施工测量方案1、测量依据（1）根据业主提供的平面控制点与水准点为基准进行复测和引测。

并依据业主提供的有关测量资料、设计结构图、复测资料进行计算和测量放样。

（2）本工程施工测量精度严格按照《公路勘测规范》（JTJ061-99）的要求执行，同时施工放样应符合各分项工程施工技术规范的规定。

2、测量仪器的选用详见辅助资料表“表Ⅳ-2主要测量、试验仪器设备表”。

3、路基施工测量（1）对施工现场及控制点进行实地踏勘，结合本工程平面布置图，布设施工测量平面控制网，并考虑通视条件、稳固状态、放样方便等各种因素，在现场每200米建立一个控制点。

控制点在路基边线两侧间隔分布，以建立通视情况良好的导线控制网。

结合沿线地形的实际情况以及沿线结构物的布设情况，水准点沿线路方向每公里设置不少于2个。

为保证施工期间高程点的稳定性，点位设置在受施工环境影响小，且不易破坏的地方。

（2）定期对导线控制网以及沿线水准点进行闭合校验，随着施工的进展，每个月至少复测一次，以求各控制网达到精度要求。

（3）在路基填土以前，先定好路堤边坡的坡脚桩以及路堑的坡顶桩，严格控制好填挖范围。

每层土方的填筑必须用线路的中桩及填土压实宽度内的边桩进行控制。

4、桥涵施工测量桥涵中线位置、桩间距离的检查校核及墩台位置放样，当有良好的丈量条件时，均直接丈量或用检验过的全站仪测量。

丈量距离时，应对尺寸、温度拉力、垂度和倾斜度进行修正计算。

采用三角网法测算桥轴线桩间距离时，三角网的精度，应符合规范规定。

三角网的基线不应少于2条。

基线应与桥轴线连接，并尽量近于垂直。

基线一般采用直线形，其长度一般不小于桥轴长度的0.7倍，困难地段不得小于0.5倍。

三角网所有角度宜布设在30°～120°之间，困难情况下不应小于25°。

桥轴线直接丈量的回数、基线丈量的回数和用全站仪测量的回数、三角网水平角观测的回数，应按规范规定执行。

三角网平差一般按角度以条件观测平差为主。

施工测量方案

施工测量1、根据图纸及现场实际情况，设置控制轴线，按照要求在入口北侧和西侧设置三个水准点引高程，距离为基坑外30M以上，控制点设专人保护，每月复核一次，使用前必须进行校验。

2、测量内容及控制目标测量内容为施工放样与轴线控制，水准测量与标高控制，沉降观测等，测量控制目标为：（1）、轴线位移：5MM内（2）、标高：层高±8MM，全高±20MM（3）、垂直度：每层5MM内，全高20MM内3、测量准备（1）、测量器具准备全站仪一台，J2级经纬仪1架，DS3水准仪2架，5kg线锤4颗，50M钢卷尺6把，5M钢卷尺20把，塔尺3把，其他如对讲机3副，钢丝线、尼龙线、墨斗等辅助工具。

（2）、人员配备为保证测量精度，设专职测量技术人员2名，做到定人定机定路线（沉降观测还应做到定时间），另配备辅助工2名。

4、施工测量（1）、轴线测量与控制①基础阶段采用龙门桩控制法，即用经纬仪将导线基准点投测到基坑边，再根据此基准点在基坑边建立龙门桩测量控制网。

②上部结构阶段上部结构轴线测量的控制面积较大，测量采用内控法，结合多次复核法（多条控制轴线正反校核），每幢楼各设3个测量轴线。

上部结构轴线测控以底层引测轴线为控制线，用经纬仪将下层轴线层层引测至楼层，然后据此控制轴线进行楼层放样。

（2）、标高控制标高控制首先是水准基点的控制，根据本工程特点，水准基点位置固定采用打设钢管及浇筑混凝土，形成一个水准基点控制网，每次引测测量时进行水准基点复测，楼层标高测控时，利用边柱井用钢卷尺作垂直测量，在楼层用水准仪测设，并对各点进行校核，减少差错。

（3）、沉降观测根据设计或规范要求设置沉降观测点，按设计确定的沉降观测点数量与位置埋设好观测点，并按《建筑变形测量规程》（JGJ/T8-9）要求进行观测，以事先布设的标高控制点为基准按要求进行沉降观测。

沉降观测采用闭合法观测，观测次数和精度要求按设计和国家有关技术规范执行。

本工程观测点位置设置在房屋四角转角处以及中间每隔8～12米的轴线上可观测到的墙、柱上设置。

施工测量方案

施工测量方案一、引言施工测量是建筑施工过程中的重要环节，它的目的是确保建筑物的质量和准确性。

施工测量方案是根据设计图纸和施工要求制定的具体实施方案，它涵盖了施工测量的方法、仪器设备的选择和使用、测量控制点的布置等内容，是施工测量工作的操作指南。

二、测量方法的选择在制定施工测量方案时，首先需要根据工程的特点和要求选择合适的测量方法。

常用的测量方法包括传统测量法、全站仪测量法、GPS测量法等。

传统测量法适用于简单的测量任务，全站仪测量法适用于中等复杂度的测量任务，而GPS测量法适用于大范围、高精度的测量任务。

三、仪器设备的选择和使用在确定了测量方法后，需要选择合适的仪器设备。

常用的测量仪器包括全站仪、测距仪、水平仪、经纬仪等。

在选择仪器时，需要考虑测量任务的精度要求、测量范围和环境条件等因素。

同时，在使用仪器时，需要根据仪器的使用说明书进行正确操作，保证测量结果的准确性。

四、测量控制点的布置测量控制点的布置是施工测量的重要环节。

控制点的设置应根据工程的特点和测量要求进行合理布置，以保证测量结果的准确性。

在布置控制点时，需要注意控制点的数量和位置，可以根据工程的复杂程度适量增加控制点的数量，以提高测量的精度。

五、测量数据的处理测量数据的处理是施工测量的关键步骤之一。

在进行数据处理时，需要根据测量任务的要求进行适当的数据平差和分析。

常用的数据处理方法包括平差计算、误差分析和图形展示等。

通过数据处理，可以得到准确的测量结果，并及时发现和排除测量误差。

六、测量报告的编制测量报告是对测量结果的总结和归纳，是施工测量工作的重要成果之一。

测量报告应包括测量任务的背景和目的、测量方法和仪器设备的选择和使用、测量控制点的布置、测量数据的处理结果等内容。

通过编制测量报告，可以使相关人员了解测量工作的过程和结果，为后续的施工工作提供参考依据。

七、施工测量的注意事项在进行施工测量时，还需要注意以下事项：1. 保持仪器设备的正常运行和维护，及时进行校准和检修。

施工测量方案

施工测量方案为了保证测量结果的准确性，本工程采用智能电子全站仪，自动安平水准仪及钢尺等测量器仪，本工程所用测量工具必须经过法定计量单位检验校准。

熟悉和了解甲方在施工现场提供的水准点和坐标点，并根据建筑总平面图进行复测，确保工程坐标的准确性。

对施测用辅助工具如木桩和铁锤等应做好准备。

一.建筑物定位放线1.轴线控制网的设置。

依据工程建筑总平面图确定建筑物横竖控制轴线，其控制桩应尽量远离基坑边，以免基坑上部发生位移产生偏差，这样也为后续结构施工提供准确的轴线控制桩，基坑开挖定位测量放线在确认无误后申报监理单位验线,并申请规划勘测部门验线。

合格后方可进行基坑土方开挖。

2、控制网轴线的精度等级及测量方法依据《工程测量规程》执行。

为了给后续结构施工创造有利条件,对本工程基坑土方开挖放线必须严格要求。

轴线控制网的测角中误差将不超过±12”，边长相对中误差不大于l∕15000o 为满足控制网的精度要求,本工程将使用日本索佳SET2001智能电子全站仪,其测角精度为：2“；边长精度为：2÷2D o测量时，一测回测角，二测回测边,并严格按规程中的水平角观测和光电测距的技术要求进行。

二、施工高程控制1.水准点引测：根据规划勘测部门设置的水准点引测现场施工用水准点，采用高精度水准仪进行数次往返闭合的方法布设现场施工用水准点。

现场水准点布置数量不少于三个，以便相互校核和满足分段施工的需要。

2、施工中标高控制：场内设置的水准网控制点，在间隔一定的时间需联测一次，以作相互检核，对检测的数据应认真计算，以保证水准点使用的准确性。

施工中标高控制方法：根据现场水准网控制点，采用高精度的水准仪在基坑四周布置标高传递基准点，以此点控制基坑的开挖标高。

在基坑开挖过程中，为了做到心中有数，在基坑壁上每4m设置一个控制标高。

基底标高的控制：为了保证不超挖，在距基底设计标高Im处测一标高，并抄出标高水平线，以此标高线来控制挖土深度。

施工测量方案

3.施工过程监测
-对施工过程中的关键部位、关键工序进行监测，确保施工质量。
-采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
-定期对监测数据进行分析，为施工提供参考依据。
4.竣工验收测量
-对建筑物进行整体测量，包括平面位置、高程、尺寸等。
-对测量数据进行整理、分析，编制竣工验收测量报告。
八、测量质量控制
4.加强测量过程的监督检查，确保测量工作质量。
5.对测量数据进行复核，发现问题及时整改。
八、施工测量安全管理
1.测量人员应严格遵守施工现场安全管理规定，确保人身安全。
2.测量设备应定期检查，确保设备安全性能。
3.测量过程中，应采取有效措施，防止安全事故的发生。
4.加强对测量现场的巡查，发现问题及时处理。
2.施工放样
（1）根据设计图纸，将建筑物的轮廓线、轴线、高程等要素放样到施工现场。
（2）采用全站仪、GNSS接收机等进行放样，确保放样精度。
（3）对放样结果进行复核，确保无误后进行施工。
3.施工过程监测
（1）对施工过程中关键部位、关键工序进行监测，确保施工质量。
（2）采用全站仪、水准仪等设备进行监测，及时发现问题并采取措施。
九、施工测量资料管理
1.建立测量资料管理制度，确保测量资料齐全、完整。
2.测量资料应包括：测量方案、测量记录、测量报告等。
3.测量资料应分类存放，便于查阅。
4.测量资料应定期归档，妥善保管。
十、结语
本施工测量方案旨在规范本项目施工测量工作，确保施工质量。施工过程中，测量人员应严格执行本方案，并根据实际情况进行调整。通过全体测量人员的共同努力，为项目的顺利推进提供有力保障。
（3）定期对监测数据进行整理、分析，为施工提供依据。

施工测量方案

施工测量方案施工测量首先根据业主提供的坐标点，水准点高程，建立拟建道路范围内平面控制网和高程控制网，并将测量数据报监理工程师。

根据业主提供的坐标点及水准点测定拟建道路范围内坐标控制点，并在坐标控制点上测定临时控制点。

且建立的平面控制网和高程控制网，必须符合精度要求。

根据总平面图布置好控制桩，且控制桩不能落在建、构筑物内，并至少在两侧建立三点控制点，以便保证施工测量。

控制点大样详下图：做好各控制桩的保护工作，确保任何情况下不被破坏。

并及时做好测量记录的整理工作和复核工作。

用全站仪架设在控制点上，对准另一控制点，利用极坐标法或十字法测定各控制点。

用水准仪将高程控制点上的标高直接引入定位后的控制桩上。

所有仪器，工具应专人保管，专人使用，计量器具定时复验。

根据IS09l标准要求计量器具做好计量台帐。

测量与复核均在监理人员的监督下进行，并及时将各项数据提供给监理人员。

1、桩位保护对所交导线点、水准点进行现场栓桩。

在附近固定物上做好栓桩标记，并填写栓桩记录。

在条件允许的情况下，对有关桩位应砌筑保护，并立标牌注明“测量栓桩，注意保护”字样。

2、导线复测与导线点的加密根据所交导线的等级按相应的精度要求，使用全站型光电测距仪，采用三联脚架法，在有利观测时间内进行观测，观测时各种数据参数根据当天的天气情况进行相应输入以做改正。

外业测完的，及时进行成果的整理，复测成果由技术测量组作为原始技术资料存档。

复测中，如发现问题，应及时与业主、勘测、设计单位联系，协商解决。

复测后，根据施工现场测量的需要，对导线点进行加密，加密导线点应沿中线布设成等边直伸附合导线，附合在高级导线控制点上，并注意避开或减少不良影响。

布设时保证前后点间通视，相邻边长比不宜超过l：3,布设时还应满足施工测量放样的需要。

3、水准观测和水准点的加密使用自动安平水准仪进行往返观测。

复测成果由技术测量组作为原始技术资料存档。

复测中如发现问题，应及时与甲方、勘测设计单位联系，协商解决。

施工测量方案

施工测量方案1.项目部设测量组，施工队设测量小组，项目部测量组长由有多年类似工程测量施工经验的测量工程师担任。

配测量技术人员2名，施工队测量小组由具有类似工程施工经验的测量技术人员担任,共设2名。

项目部测量组具体负责工程范围内的设计导线点、桩位、水准点复测，以及对各施工队测量放样成果的复核，并负责对各测量工作的协调，施工队测量小组负责本施工队的工程施工放样，配合项目部进行控制性测量。

2、测量仪器的配备本工程中配备拓普康GTS-701全站仪1台经纬仪1台(JI型)，水准仪3台。

3、施工测量(1)道路工程测量道路坐标及路口圆弧点等定位均由全站仪来进行定位,高程采用水准仪控制。

(2)竣工测量①、做好竣工后的贯通量测，包括道路的纵向、横向和方位角贯通测量误差以及高程贯通测量误差。

实测纵、横向贯通误差应分别投影到线路和线路的法线方向上。

高程贯通误差应由两侧控制水准点测定贯通面附近同一水准点的高程较差确定。

②、积极配合监理工程师做好测量的竣工资料。

③、认真做好竣工后的复测，为工程提供真实、可靠的资料。

4、测量技术保证措施(1)配备高精度的测量仪器，提高测量精度施工中所采用的测量仪器均送国家授权的法定检测部门进行检定，没有检定证书或超过检定期的仪器不得使用，平时应根据需要对仪器进行自检及常规保养，以确保仪器的正常工作。

(2)施工过程中要加强对测量标志的保护，一旦发现有被破坏过的痕迹时，一定要重新校核后，确认无误方可使用。

(3)施工过程中每隔一定时间，或未到时间但由于天气异常、施工影响等原因控制点有可能变动时，均应对控制多进行复测。

(4)测量作业时，要按相应的测量技术规则进行，遇到超限时要认真检查，查找原因及时返工，不能存在侥幸心理。

(5)一切原始观测值记录和记事项目必须在现场记录清楚，不得私自涂改，不得凭记忆补记。

所有测量放样资料的计算，均须两人同时独立的计算复核，最后成果一致才能使用。

(6)建立测量〃三级复核〃制度，严格测量操作规程，确保测量成果的准确性。

施工测量方案

施工测量方案1 施工准备(1) 施工测量方案由于本工程占地面积大、楼层多、使用功能复杂、各专业媒体使用空间要求特殊，如何保证整个工程位置正确、各个立面、空间尺寸满足设计要求是本工程测量工作的重中之重。

为此，在整个施工阶段，我们将认真做好平面及高程的控制工作。

我们在本工程施工测量工作中的总体思路如下：1) 建立控制网，利用测距仪从原主体结构坐标测量网点上引测、布设，并进行校核。

2) 各立面水平标高从原结构相应的高程控制点引测。

(2) 施工测量仪器及工具：1) 本工程施工拟投入测量仪器如下表所示：2) 其它工具：钢尺(50Mtajim 防水、防锈)、塔尺、卷尺、线坠、墨水、墨斗等。

2 施工方法(1)标高传递及控制、垂直度控制1) 标高传递及控制：A) 先用水准仪(S3 级)根据现场布设的水准网点引测出+0.000 线,定点；校核无误后再向引测处准确测出相同起始标高线，一般测500mm 标高。

B) 用钢尺沿铅直方向向上测量出施工层，应测出每层500mm 水平标高线，各层的标高线均由多处的起始标高线向上直接量取。

C) 将水准仪安置到施工层，校测由下面传递上来的水平线，误差应在+3mm 以内。

在各层操平时，应后视两条水平线作校核。

D) 标高施测时要注意：前后视距离必须等长或近似等长；钢尺使用前必须经计量部门检测；中午高温时不宜操平，仪器严禁高温暴晒情况下工作。

2) 垂直度控制；A) 本工程的垂直度控制主要采用“内控法”进行控制，相关测量方法同轴线控制。

即用铅垂仪在首层向上投测控制点，以控制各墙角及内部轴线和墙柱垂直度，并利用线锤校核建筑物的垂直度。

B) 墙柱垂直度控制由线锤和经纬仪校核完成，在施工完成后随即进行已完工程轴线、垂直度偏差测量，以便及时进行调整。

C) 加强边柱、边梁的轴线控制与加固，杜绝装修外缘造型出现轴线位移或偏差。

(2) 各区的平面控制1) 采用内控法：即在主体结构施工完成，现场清理干净后，由室内外的控制点将主要轴线投测于每层室内，用膨胀螺栓将200×200 的钢板固定，在钢板上精确定出轴线控制点。

施工测量方案

目录一、测量施工准备 (1)1、仪器准备 (1)2、人员准备 (2)3、制定测量方案 (2)4、图纸校核及定位依据校测 (2)二、控制点复测 (3)三、控制点加密 (3)四、导线测量 (3)五、水准导线测量 (4)六、水准控制方法 (4)七、平面控制方法 (5)八、施工测量 (5)1、平面定位 (5)2、高程引测 (5)3、校对及增设水准基点 (5)4、桥梁平面图及纵横断面、竖向布置图核对 (6)5、桥桩的放样： (6)6、桩基础测量放线、桩孔定位 (6)7、墩柱施工 (6)8、支座安装 (6)9、预制板吊装 (6)10、地下管线测量 (7)九、测量质量保证措施 (7)施工测量方案一、测量施工准备工程开工前应与招标人办理交接桩手续，办好交接桩手续后及时做施工测量复测及桩位保护工作，在工程施工前详细检查、核对纵、横断面图，发现问题应进行复测，确认无误后根据设计图纸和有关规定进行放样。

本工程主要测量工作集中在道路施工，道路施工各个路段分布较散，点多线多，标准要求高。

而且测量控制工作有其特别的系统严密性、连续性，来不得半点差错。

在操作过程中，我们成立由技术负责人、技术员和多名专业测量人员组成专业测量组，并配备先进的测量仪器，采用科学的测量方法，采用计算机进行计算、绘图，保证测量工作高精度、高效率的完成。

认真钻研图纸，从每个点、每条线开始，扎实控制好局部的标准精度，再进而组织好全局的施测工作，提高施测精度和施测效率。

测点放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。

现场精心操作，对不符合精度测量成果必须复测，决不马虎了事。

做好施工期间的中线桩、水平桩、边桩的测设、保护和复测是整体达到标准的重要环节。

主要做法是：开工前一定要全面贯通测量一次。

按设计提供的水准点全面复测原地面水平桩。

根据计算的填高放边桩。

包括路基用地桩和路堤坡脚、路堑堑顶、边沟等的具体位置桩。

定出路基清表边界线，将该范围内的树木、灌木丛、果树等砍伐或移植，清除路基范围内的垃圾、有机物残渣及原地面以下100～300mm内的草皮、农作物根系和表土，运至弃土场或监理工程师指定的地方。

施工测量方案

施工测量方案1 工程测量1.1本工程配备经纬仪、水平仪，以满足工程的测量精度及进度要求。

1.2工程的桩号测量定位工作由我队专业测量人员完成。

测量过程中配技术专职人员负责轴线、标高、垂直控制点设定。

1.3本工程定位采用平面坐标测量定位的方法进行。

根据业主在总平面图中提供的红线、测设座标点及定位座标点和有关图纸，根据原点和主控轴线建立区域直角坐标，由原点开始分别依次定出周边轴线最后与原点闭合。

1.4所有轴线控制点必须远离挖土影响，一般为边轴线向外3-5m，以防控制点移位。

2 平面控制2.1施工进场后，对业主提供的原始控制点（水准点、坐标点）进行复核，复核无误后，经监理工程师签字后，设置控制网和高程引测点，进行定位放线。

2.2由布设的施工控制网向线轴线引测，一般20～40米引测一次。

道路段适当增加引测次数，各控制点之间自然接顺。

应对各点坐标进行复测，确保测设精度。

3 技术要求3.1熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准进行精心施测，现场放样做到准确无误。

3.2经纬仪、水平仪等测量仪器，应经常保养和校验，保证测量仪器的完好。

3.3钢尺、盒尺等应进行鉴定误差、温度测定误差的修正，并消除定线误差、钢尺倾斜误差、钢尺对准误差、读数误差等等。

3.4要做到“勤”、“精”、“复”。

1）“勤”，即勤测，每一道工序开始时都要施测，认为必要时可以重测或加密施测。

2）“精”，施测时要精确，技术要熟练，设计和规范的要点要精通，施测方法要先进，措施要可靠。

3）“复”即测量工作要不厌其烦，反复施测，不放过每一个疑点，确保准确无误。

3.5所有外业测量资料，都应有墨水登记，测量完成后，需经监理工程师复核并签字认可。

3.6对于比较重要，要求较高的部位，测量前应针对实际情况，优选出最佳测量方案。

施工测量方案

施工测量方案
1测量控制
导线量测采用全站仪坐标控制测量，对业主委托勘测单位所交付的基线桩、导线桩和水准点，及相关测量资料进行复核验算并定线标识，做好记录。

对控制桩和水准点进行围护，保留至工程结束。

2、建立地面控制网
本工程采用中玮全站仪进行坐标定位、建立地面控制网。

并根据工程施工的需要布设加密控制桩和临时水准点。

加密点选在稳固、可靠的位置。

加密控制点的施测采用附合导线测量方法。

在施工过程中定期对控制点、水准点和加密点进行复测校核,确保点位的准确和施工精度。

加强与相接结构线位的测量复核，交点坐标相互交叉验算，保证新建工程与旧结构的整体线位准确一致。

3、又推制桩的保护措施
(1)控制桩其四周采用有醒目的警示防护栏围挡，在施工中应随时检查校核。

(2)在施工过程中定期对控制点、水准点和加密点进行复测校核，确保点位的准确和施工精度。

若发现不稳固、被移动或测量精度不符合要求，及时上报监理工程师，并及时采取加固、补测或重新校测的方法，以避免发生质量问题。

施工测量方案

施工测量方案1.1.1.1建立施工控制网点根据施工总平面图上拟建建筑物的坐标位置、基线、基点及城市水准点或设计图纸上指定的相对标高参照点的相关数据，用经纬仪、水准仪、钢尺进行网点的测量。

测量器具应在周检期内，测量应先整体后局部。

施工控制网点的测量，应进行闭合误差校核，误差值在1/5000内时，可按比例修正，超出允许误差值时，应复测。

使用经纬仪测量施工网点时，应作两个测回的测量。

1.1.1.2轴线定位测量由主轴线交点处开始，测量各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核准确，方可把轴线延伸到建筑物外的轴线桩或邻近建筑物上。

根据现场实际情况建立轴线平面方格控制网。

选择有代表性轴线形成方格控制网作为建筑物轴线控制的依据。

在施工层楼板砼浇捣完毕后，将经纬仪分别架设在各主控轴线（代用轴线）控制点上，照准各相对应的轴线后视点，将轴线投测到楼板边缘或柱顶上。

同法倒镜再标出一点，前后正、倒镜两点位置应一致，若误差在允许范围以内时，则取其中点。

当纵横主轴线均投测至施工层上面后，再将经纬仪架设在楼面上，用正倒镜法，将投测在楼板或柱顶上的各轴线的对应点连成一线，并在楼板面上弹上墨线，以此作为基线，其余轴线以此为准绳，根据设计图上标注的尺寸，用钢尺丈量出来。

在投测轴线的过程中，各主控制线和校核线闭合或误差在允许范围时，即说明投测的轴线是正确的。

若超过允许误差范围时，必须查明原因，进行重测，以保证轴线投测的精度达到规范的要求。

1.1.1.3高程控制和标高传递布置垂直高度控制网，采用内控和外控相结合的方法，在楼（平台）内分别设三个水准点，用水准仪进行两个测回测定水准点高程，使用时须检查各水准点间的高差，确认无误后方可使用。

传递高程时应注意每层标高应相对基点，并用吊锤、钢尺配合水准仪使用。

首先，根据甲方提供的水准基点，用水准仪引测定出现场的标高控制点在施工现场周边稳固的建筑或构筑物上，并利用标高控制点进行地下部分施工过程中的标高施测和控制。

施工测量方案

A 施工测量方案A.1平面测量A.1.1全站仪使用1操作前技术准备1.1熟悉施工图纸：主要了解拟建工程的规划红线控制点的位置，与原有建筑物之间的关系。

1.2确定测量方案：根据拟建建筑物的平面定位的情况，确定出测量方案。

方案一：根据附近原有建筑物或构筑物进行定位。

方案二：根据城市规划部门测定的道路中心线、规划红线或场地平面控制网定位。

2操作前仪器准备2.1选择满足测量精度要求的全站仪。

2.2全站仪必须经过检定部门检定合格，并且在检定有效期内（全站仪的检定周期为12个月）。

2.3操作人员具有一定的专业业务知识，明确测量方案并熟悉仪器的操作要领。

3全站仪的操作3.1仪器准备、安装设置3.1.1插入/取出电池：⑴从仪器上取下电池盒；⑵从电池盒中取出电池；⑶把电池插入电池盒；⑷把电池盒插入仪器；注意：正确插入电池盒（注意电池极性应与电池盒里标注的极性位置相符），把电池盒完全插入仪器，把电池盒的固定卡卡牢。

若使用GEB121电池，首先拿出用电池GEB111时的垫块。

3.1.2安置脚架⑴松开脚架的紧固螺丝，把脚架腿伸长至所需长度，旋紧紧固螺丝。

⑵沿脚架腿的方向，用力将脚架腿踩入地面，把脚架架设稳固。

注意：架设脚架时，应注意使脚架面大概水平。

如果脚架平面倾斜过大，应用松开脚架的紧固螺丝，调节其长度使脚架面大概处于水平位置。

3.1.3用激光对中器对中、粗整平：（当使用光学对中基座时，激光对中不能使用）⑴把仪器放置在脚架上，轻轻旋紧脚架上的连接螺栓，固定仪器。

⑵旋转仪器基座的脚螺旋，使其处于中间位置。

⑶在按功能键并激活对中/整平功能打开激光对中器开关，同时仪器显示屏上显示电子水准器图形。

⑷移动脚架使激光束对准地面。

⑸踩紧脚架腿。

⑹旋转基座脚螺旋使激光束精确对准地面点。

⑺松开紧固螺旋，上下抽动脚架腿，使圆水准器居中，粗略整平完毕。

3.2用电子水准器精确整平按功能键并激活对中/整平功能打开激光对中器，如果仪器倾斜太多会显示倾斜符号。
