IGMP-SNOOPING 配置命令
命令描述
ip igmp-snooping timer response-time timer_value no ip igmp-snooping timer response-time timer_value 配置 IGMP-snooping 的最大响应时间，no 命令恢复为默认值。
参数
vlan id
参数
缺省
参数说明 VLAN标识 。取值范围：1-4094。
关闭 immediate-leave 特性。
说明
无
示例
下面的命令将开启 VLAN 1 的 immediate-leave 特性。
switch(config)# ip igmp-snooping vlan 1 immediate-leave switch(config)#
1.1.1 igmp-snooping
命令描述
ip igmp-snooping [ vlan vlan_id ] no ip igmp-snoop的 IGMP-snooping 功能开启和关闭，no 命令恢复到默认值。
参数
vlan id
参数
参数说明 VLAN标识。取值范围：1-4094。
-1-
缺省
IGMP-SNOOPING 配置命令
关闭指定 vlan 的 igmp-snooping 功能。
说明
如果不指定 vlan 参数，则开启和关闭动作将对系统中所有的 vlan（包括后来创建的）生 效(IGMP-snooping 目前最大支持在 16 个 VLAN 上同时运行)。
示例
下面的命令将开启 VLAN 1 的 IGMP snooping 功能：
命令描述 ip igmp-snooping querier [address <ip_addr>] no ip igmp-snooping querier [address <ip_addr>]
DHCP snooping

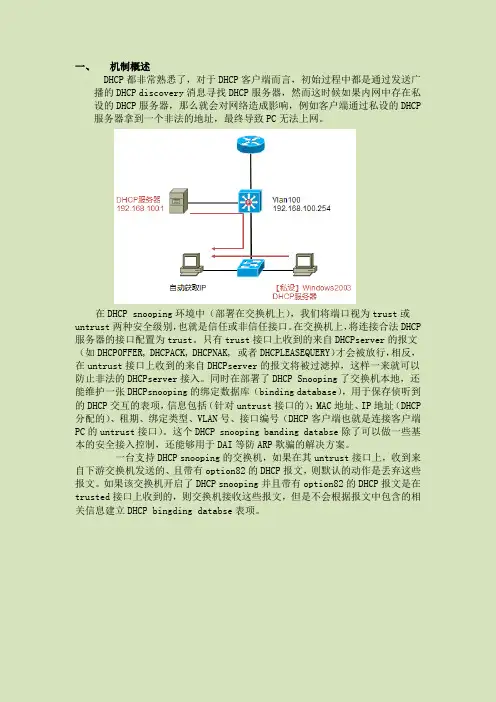

一、机制概述DHCP都非常熟悉了，对于DHCP客户端而言，初始过程中都是通过发送广播的DHCP discovery消息寻找DHCP服务器，然而这时候如果内网中存在私设的DHCP服务器，那么就会对网络造成影响，例如客户端通过私设的DHCP 服务器拿到一个非法的地址，最终导致PC无法上网。
在DHCP snooping环境中（部署在交换机上），我们将端口视为trust或untrust两种安全级别，也就是信任或非信任接口。
在交换机上，将连接合法DHCP 服务器的接口配置为trust。
只有trust接口上收到的来自DHCPserver的报文（如DHCPOFFER, DHCPACK, DHCPNAK, 或者DHCPLEASEQUERY）才会被放行，相反，在untrust接口上收到的来自DHCPserver的报文将被过滤掉，这样一来就可以防止非法的DHCPserver接入。
同时在部署了DHCP Snooping了交换机本地，还能维护一张DHCPsnooping的绑定数据库（binding database），用于保存侦听到的DHCP交互的表项，信息包括（针对untrust接口的）：MAC地址、IP地址（DHCP 分配的）、租期、绑定类型、VLAN号、接口编号（DHCP客户端也就是连接客户端PC的untrust接口）。
这个DHCP snooping banding databse除了可以做一些基本的安全接入控制，还能够用于DAI等防ARP欺骗的解决方案。
一台支持DHCP snooping的交换机，如果在其untrust接口上，收到来自下游交换机发送的、且带有option82的DHCP报文，则默认的动作是丢弃这些报文。
如果该交换机开启了DHCP snooping并且带有option82的DHCP报文是在trusted接口上收到的，则交换机接收这些报文，但是不会根据报文中包含的相关信息建立DHCP bingdingdatabse表项。
H3C DHCP Snooping
include } text ] ] | [ vlan [ vlan-id ] ]
【参数】
controller：查看controller 配置。
DHCPSnooping配置关键点
1．当交换机开启了 DHCP-Snooping后，会对DHCP报文进行侦听，并可以从接收到的DHCP Request或DHCP Ack报文中提取并记录IP地址和MAC地址信息。另外，DHCP-Snooping允许将某个物理端口设置为信任端口或不信任端口。信任端口可以正常接收并转发DHCP Offer报文，而不信任端口会将接收到的DHCPOffer报文丢弃。这样，可以完成交换机对假冒DHCP Server的屏蔽作用，确保客户端从合法的DHCP Server获取IP地址；
configuration 取值为交换机的配置的关键字，例如：
acl-adv：查看高级访问控制列表的配置。
ospf：查看OSPF 的配置。
system：查看主机名。
timerange：查看时间范围的配置。
可选的配置关键字只有配置了相关功能之后才能出现。
vlan [ vlan-id ]：查看系统中VLAN 的配置。不使用vlan-id 参数表示查看系统中所
DHCP Snt;H3C>system-view
2．全局使能dhcp-snooping功能
[H3C]dhcp-snooping
3．进入端口E1/0/2
[H3C] interface Ethernet 1/0/2
3．将端口E1/0/2配置为trust端口，
博达交换机常用配置命令手册
27
B
显示VLAN表
▪ Show vlan：显示交换机VLAN表；
Switch_config#show vlan
VLAN Status Name
Ports
---- ------- -------------------------------- ---------------------------------
1 Static Default
F0/1, F0/5, F0/6, F0/7, F0/8
F0/9, F0/10, F0/11, F0/12, F0/13
F0/14, F0/15, F0/16, F0/17, F0/18
F0/19, F0/20, F0/21, F0/22, F0/23
F0/24
2 Static VLAN0002
