20-博达交换机-集群管理配置命令

合集下载

交换机配置命令大全

交换机配置命令大全交换机是网络中非常重要的设备，它可以实现局域网内计算机之间的数据传输和通信。

在进行交换机的配置时，我们需要掌握一些基本的配置命令，以确保交换机能够正常运行并满足网络的需求。

下面将介绍一些常用的交换机配置命令，希望对大家有所帮助。

1. 设置交换机的主机名。

在配置交换机之前，我们首先需要设置交换机的主机名，以便在网络中进行识别和管理。

我们可以通过以下命令来设置交换机的主机名：```。

Switch(config)#hostname S1。

```。

这条命令将交换机的主机名设置为S1，您也可以根据实际情况进行修改。

2. 配置交换机的管理IP地址。

为了实现对交换机的远程管理，我们需要为交换机配置一个IP地址。

我们可以通过以下命令来配置交换机的管理IP地址：```。

Switch(config)#interface vlan 1。

Switch(config-if)#ip address 192.168.1.1 255.255.255.0。

Switch(config-if)#no shutdown。

```。

这条命令将VLAN 1接口的IP地址设置为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

3. 配置交换机端口。

在实际网络中，我们需要对交换机的端口进行配置，以满足不同设备的连接需求。

以下是一些常用的端口配置命令：```。

Switch(config)#interface fastethernet 0/1。

Switch(config-if)#switchport mode access。

Switch(config-if)#switchport access vlan 10。

```。

这条命令将FastEthernet 0/1端口设置为接入模式，并将该端口划分到VLAN 10中。

4. 配置交换机的VLAN。

VLAN是虚拟局域网的缩写，它可以将一个物理局域网划分成多个逻辑上的局域网。

博科BROCADE交换机常用命令与zone配置

telnetadmin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow查看交换机状态Chassisshow显示外壳信息.重要的是可以显示序列号Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabricparameters如选yes.那么我们可以进入他的子选项去更改domainID.Configdefault恢复出厂默认设置,也需要先做switchdisableLicenseshow,licenseadd,licenseremove,license的添加,查看,删除命令configupload和configdownload,可以将配置文件上传或下载.支持ftpscp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version:查看firmware版本Sfpshow查看sfp状态Userconfig查看和配置登陆账号Domainsshow查看交换机的domain信息Zone的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1中的1号端口.创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

【手册】博达交换机配置手册

【关键字】手册BDCOM交换机配置手册开启系统的通讯中的超级终端界面，在名称处可随意输入，点击确定加入下一步通过超级终端开启电脑的串口，本机是COM3,随电脑不同而COM端口不一样。

点击确定加入下一步点击图中的还原为默认值，使用9600的比特位，数据位8，效验无，停止位1.，流控无。

点击确定加入交换机配置界面如上图加入交换机的配置界面，Switch>为交换机的用户界面不做任何操作如上图在>号状态下，键入ENTER加入管理状态如上图在#号状态下键入CONFIG，加入超级配置状态，在此模式下做交换机的配置操作！配置功能如下：1，配置1口为上联口在CONFIG模式下键入interface f0/1命令加入1号端口在Config_f0/1状态下键入Switchport mode trunk, 把端口设置为上行TRUNK模式。

2，配置管理IP为：；子网掩码：；网关：3，配置管理VLAN 4000上图中在CONFIG模式下键入VLAN 4000，开启4000号VLAN ，再使用QUIT推回CONFIG模式；再键入interface vlan 4000 此时交换机自动建立interface vlan4000的端口，并已加入vlan4000的端口，在config_v4000#状态下键入ip address 4000的管理IP地址，此IP地址随设备的不同而不一样。

在使用QUIT退回CONFIG模式。

在CONFIG模式下，键入ip default-gateway 设置网关IP地址。

4, 配置端口2，VLAN ID 102见上图最下面部分，同建立管理VLAN 4000一样，在CONFIG模式下键入VLAN 102建立102号VLAN,在使用quit回退，在同加入端口命令一样键入interdace f0/2加入交换机2号端口，再在CONFIG_F0/2端口模式下键入Switchport pvid 102把2号端口加入到业务VLAN102中。

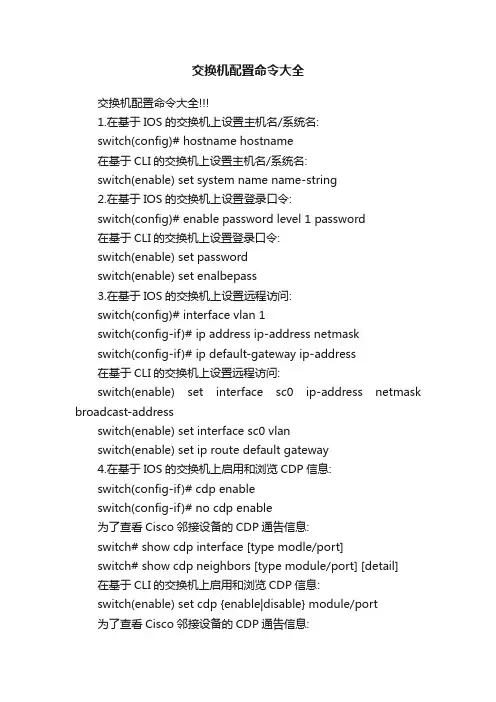

交换机配置命令大全

交换机配置命令大全交换机配置命令大全1.在基于IOS的交换机上设置主机名/系统名:switch(config)# hostname hostname在基于CLI的交换机上设置主机名/系统名:switch(enable) set system name name-string2.在基于IOS的交换机上设置登录口令:switch(config)# enable password level 1 password在基于CLI的交换机上设置登录口令:switch(enable) set passwordswitch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:switch(config)# interface vlan 1switch(config-if)# ip address ip-address netmaskswitch(config-if)# ip default-gateway ip-address在基于CLI的交换机上设置远程访问:switch(enable) set interface sc0 ip-address netmask broadcast-addressswitch(enable) set interface sc0 vlanswitch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:switch(config-if)# cdp enableswitch(config-if)# no cdp enable为了查看Cisco邻接设备的CDP通告信息:switch# show cdp interface [type modle/port]switch# show cdp neighbors [type module/port] [detail]在基于CLI的交换机上启用和浏览CDP信息:switch(enable) set cdp {enable|disable} module/port为了查看Cisco邻接设备的CDP通告信息:switch(enable) show cdp neighbors[module/port] [vlan|duplex|capabilities|detail]5.基于IOS的交换机的端口描述:switch(config-if)# description description-string基于CLI的交换机的端口描述:switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:switch(config-if)# speed{10|100|auto}在基于CLI的交换机上设置端口速度:switch(enable) set port speed moudle/number {10|100|auto} switch(enable) set port speed moudle/number {4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式:switch(config-if)# duplex {auto|full|half}在基于CLI的交换机上设置以太网的链路模式:switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN:switch# vlan databaseswitch(vlan)# vlan vlan-num name vlaswitch(vlan)# exitswitch# configure teriminalswitch(config)# interface interface module/numberswitch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan vlan-numswitch(config-if)# end在基于CLI的交换机上配置静态VLAN:switch(enable) set vlan vlan-num [name name]switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线:switch(config)# interface interface mod/portswitch(config-if)# switchport mode trunkswitch(config-if)# switchport trunk encapsulation {isl|dotlq} switch(config-if)# switchport trunk allowed vlan remove vlan-listswitch(config-if)# switchport trunk allowed vlan add vlan-list 在基于CLI的交换机上配置VLAN中继线:switch(enable) set trunk module/port [on|off|desirable|auto|nonegotiate]Vlan-range [isl|dotlq|dotl0|lane|negotiate]10.在基于IOS的交换机上配置VTP管理域:switch# vlan databaseswitch(vlan)# vtp domain domain-name在基于CLI的交换机上配置VTP管理域:switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式:switch# vlan databaseswitch(vlan)# vtp domain domain-nameswitch(vlan)# vtp {sever|cilent|transparent}switch(vlan)# vtp password password在基于CLI的交换机上配置VTP 模式:switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本:switch# vlan databaseswitch(vlan)# vtp v2-mode在基于CLI的交换机上配置VTP版本:switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁:switch# vlan databaseswitch(vlan)# vtp pruning在基于CL I 的交换机上启动VTP剪裁:switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:switch(config-if)# port group group-number [distribution {source|destination}] 在基于CLI的交换机上配置以太信道: switch(enable) set port channel moudle/port-range mode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:switch(config-if)# spanning-tree [vlan vlan-list] cost cost在基于CLI的交换机上调整根路径成本:switch(enable) set spantree portcost moudle/port costswitch(enable) set spantree portvlancost moudle/port [cost cost][vlan-list]16.在基于IOS的交换机上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priorityswitch(enable) set spantree portvlanpri {module/port}priority [vlans]17. 在基于IOS的交换机上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time secondsswitch(config)# spanning-tree [vlan vlan-list] forward-time secondsswitch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan]18. 在基于IOS的交换机端口上启用或禁用Port Fast 特征:switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征:switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征:switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on]20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令:switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]25. 在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf{ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN 分配端口:switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name29. 配置LECS:ATM(config)# lane database database-nameATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-address ATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-address ATM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)# interface atm numberATM(config-if)# lane config database database-nameATM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)# interface atm number.subint multipointATM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-numberrouter(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:router(config)# interface atm module/portrouter(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipoint router(config-if)# ip address ip-address subnet-mask router(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipoint router(config-if)# ip address ip-address subnet-name router(config-if)# lane client ethernet elan-namerouter(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行: router(config)# ip routingrouter(config)# router ip-routing-protocolrouter(config-router)# network ip-network-numberrouter(config-router)# network ip-network-number41. 配置默认路由:switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:router(config)# interface interface numberrouter(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP 域中:router(config)# interface interface numberrouter(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：router# show mls rp48. 检验特定接口上的MLS配置：router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：switch(enable) set mls agingtime agingtime53. 设置快速老化：switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：switch(enable) show mls include55. 显示MLS高速缓存记录：switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。

博达交换机常见功能配置

S85/95常见功能开局指导目录一、DHCP开局 (4)（一）创建DHCP池 (4)1、需要把某个固定的IP地址分配给某个主机 (4)2、配置dhcp的租约时间（时间配置为天/小时/分钟） (4)（二）配置dhcp中继 (5)（三）查看DHCP服务器 (5)1、查看设备DHCP分配的地址情况 (5)2、查看设备DHCP池的状态 (5)二、DHCP-snooping开局 (6)（一）配置dhcp-snooping功能 (6)（二）DAI功能配置 (7)（三）IP源地址检测功能配置 (7)（四）维护DHCP-snooping (8)三、MSTP开局 (9)（一）配置MSTP (9)（二）维护MSTP (10)（1）查看设备的生成树状态 (10)（2）查看设备生成树端口的变化 (11)四、VRRP开局 (12)（一）VRRP配置 (13)LSW1配置： (13)LSW2配置： (14)（二）维护vrrp (14)（1）显示VRRP 协议简要信息 (14)（2）显示所有VRRP 组协议信息 (14)五、ACL (15)（一）ACL配置 (15)（1）配置标准ACL（只匹配数据包中的源地址） (15)或： (16)（2）配置扩展ACL（匹配数据包的源目IP、源目端口号、协议等） (16)（二）查看ACL配置 (16)六、端口聚合 (17)（一）端口聚合配置 (17)（二）查看端口聚合组 (18)（1）查看端口聚合组简要信息 (18)（2）查看端口聚合组每个端口的流量统计 (18)七、PBR (20)（一）PBR配置 (20)（二）查看PBR (21)（1）查看PBR的所有配置信息 (21)（2）查看哪个接口应用了ip-pbr (21)八、OSPF (21)（一）OSPF的配置 (22)LSW1的配置： (22)LSW2的配置： (22)（二）查看OSPF (23)1、查看ospf邻居状态 (23)2、查看ospf数据库 (23)3、查看LSA (24)九、堆叠 (24)（一）堆叠的配置 (25)LSW1的配置： (25)LSW2的配置： (25)（二）查看与维护 (26)1、查看设备的堆叠配置 (26)2、显示RNP信息 (26)（三）堆叠环境下常用配置 (27)1、MAC地址同步命令 (27)2、关闭stp引起的刷新mac地址表 (27)3、arp重传 (27)十、radius认证 (28)（一）radius配置 (28)（二）guest vlan (29)（三）查看dot1x (29)十一、RIP (30)（一）配置 (30)LSW1的配置 (30)LSW2的配置 (30)（二）查看rip (31)（1）显示rip实例当前状态 (31) (32)（2）查看某个rip实例的所有路由 (32)一、DHCP开局（一）创建DHCP池Switch_config#ip dhcpd enable//开启设备的dhcp服务Switch_config#ip dhcpd pool vlan20//创建dhcp池并取名为vlan20Switch_config_dhcp#network 192.168.20.0 255.255.255.0//配置地址池的网络地址Switch_config_dhcp#default-router 192.168.20.1//该网段的网关Switch_config_dhcp#range 192.168.20.2 192.168.20.254//需要分配的地址范围Switch_config_dhcp#dns-server 114.114.114.114//配置DNS服务器可选配置：1、需要把某个固定的IP地址分配给某个主机Switch_config_dhcp#ip-bind X.X.X.X hardware-address ?WORD-- line -hexadecimal string (aa-bb-cc-dd...)2、配置dhcp的租约时间（时间配置为天/小时/分钟）Switch_config_dhcp#lease 0 12 0//配置租约时间为12个小时<0-365>--租用天数infinite--租期不限注：（1）range范围为10个C类地址段，一个DHCP池配置range只能8。

博达交换机配置说明

博达交换机配置说明博达交换机常用功能配置提示符状态定义Switch>用户模式（enable命令进入特权模式）Switch＃特权模式（Config命令进入全局配置模式）Switch_config＃全局配置模式Switch_config_f0/1#端口配置模式常用命令：1、AAA认证Enable密码认证必设、登录密码认证和line密码认证二选一全局配置模式下：（1）设置登录密码认证aaa authentication login default localusername bdcom password bdcom（2）设置enable密码认证aaa authentication enable default enableenable password bdcom（3）设置line密码认证aaa authentication login default line!line console 0password bdcom!line vty 0 4password bdcom!（4）密码加密service password-encryption2、Radius认证全局配置模式下设置对登录用户进行Radius认证aaa authentication login default group radius设置Radius服务器：radius-server host 192.168.1.1 auth-port 1812 acct-port 1813 设置Radius Key：radius-server key bdcom3、生成树全局配置模式spanning-tree mode sstpspanning-tree mode rstpspanning-tree mode mstp相关查看命令show spanning-tree4、Logging日志全局配置模式（关闭）开启日志功能（缺省开启）（no）logging on记录日志到服务器logging 192.168.1.1记录日志到本地缓冲区（机器重启后消失）logging buffered 4096005、VLAN全局模式，创建VLANVlan 1-10,15,20-30进入端口模式，将端口加入某个VLAN interface FastEthernet0/1switchport pvid 10!查看命令：Show vlan6、端口模式全局模式下，进入端口模式，配置端口为802.1Q Trunk模式interface FastEthernet0/1switchport mode trunk!全局模式下，进入端口模式，配置端口为802.1Q Access模式（交换机端口缺省配置）interface FastEthernet0/1switchport mode access!7、邻居发现协议全局模式，启用CDP协议查看邻居：show pdp neighbor8、广播、组播风暴抑制端口配置模式（500个包每秒）storm-control broadcast threshold 500storm-control multicast threshold 500思科的配置：端口下配置，端口带宽的百分比>> storm-control broadcast level 1.00>> storm-control multicast level 1.00按照100Mbps的1％计算即1Mbps，250Kbytes/s，按照一个报文500字节平均长度计算，就是500个包/秒9、端口环路检测全局模式：设置端口检测到环路shutdown之后，30秒钟端口重启动errdisable-recover keepalive interval 30端口模式，开启keepalive端口环路检测功能Keepalive （0－32767秒，缺省12秒）10、交换机命名全局模式hostname BDCOM_S202611、端口保护全局模式下switchport protected注：配置了该命令的端口之间不能互相访问。

博达交换机配置手册

BDCOM交换机配置手册】开启系统的通讯中的超级终端界面，在名称处可随意输入，点击确定进入下一步通过超级终端开启电脑的串口，本机是COM3,随电脑不同而COM端口不一样。

点击确定进入下一步,点击图中的还原为默认值，使用9600的比特位，数据位8，效验无，停止位1.，流控无。

点击确定进入交换机配置界面如上图进入交换机的配置界面，Switch>为交换机的用户界面不做任何操作。

如上图在>号状态下，键入ENTER进入管理状态如上图在#号状态下键入CONFIG，进入超级配置状态，在此模式下做交换机的配置操作！}<@配置功能如下：1，配置1口为上联口在CONFIG模式下键入interface f0/1命令进入1号端口【在Config_f0/1状态下键入Switchport mode trunk, 把端口设置为上行TRUNK模式。

~…2，配置管理IP为：；子网掩码：；网关：3，配置管理VLAN 4000?上图中在CONFIG模式下键入VLAN 4000，开启4000号VLAN ，再使用QUIT推回CONFIG 模式；再键入interface vlan 4000 此时交换机自动建立interface vlan4000的端口，并已进入vlan4000的端口，在config_v4000#状态下键入ip address 命令设置好管理VLAN 4000的管理IP地址，此IP地址随设备的不同而不一样。

在使用QUIT退回CONFIG模式。

在CONFIG模式下，键入ip default-gateway 设置网关IP地址。

.】…4, 配置端口2，VLAN ID 102见上图最下面部分，同建立管理VLAN 4000一样，在CONFIG模式下键入VLAN 102建立102号VLAN,在使用quit回退，在同进入端口命令一样键入interdace f0/2进入交换机2号端口，再在CONFIG_F0/2端口模式下键入Switchport pvid 102把2号端口加入到业务VLAN102中。

20-集群管理配置命令

switch_A_config#cluster discovery hop-count 4
1.1.6 cluster hello-time
命令描述
ห้องสมุดไป่ตู้
cluster hello-time interval no cluster hello-time
参数
参数 interval
缺省
参数说明以秒为单位的hello定时器的时间长度。取值范围：1~300。
-2-
命令模式
全局配置模式
示例
下面的命令将交换机配置为集群候选成员：
switch_A_config #cluster mode member
下面的命令将交换机配置为集群的命令交换机：
switch_A_config #cluster mode commander campus
1.1.3 cluster commander-address
-4-
参数
参数 number
集群管理配置命令
参数说明发现候选成员时，候选成员距离集群边界的距离。取值范围：1~7。
缺省
缺省距离为 3
说明
只能在命令交换机上执行。发现候选成员时，从集群边界出发的发现协议最大跳数。使用 no 命令恢复默认值。本命令可以重复配置，最后一次的配置有效。
示例
下面的命令把发现协议的跳数设为 4 跳。
下面的命令把 mac 地址为 00e0.0f2b.626e 的候选交换机加入集群。
switch_A_config#cluster member mac-address 00e0.0f2b.626e
1.1.5 cluster discovery hop-count
命令描述 cluster discovery hop-count number no cluster discovery hop-count

博达交换机配置手册

BDCOM交换机配置手册开启系统的通讯中的超级终端界面，在名称处可随意输入，点击确定进入下一步通过超级终端开启电脑的串口，本机是COM3,随电脑不同而COM端口不一样。

点击确定进入下一步点击图中的还原为默认值，使用9600的比特位，数据位8，效验无，停止位1.，流控无。

点击确定进入交换机配置界面如上图进入交换机的配置界面，Switch>为交换机的用户界面不做任何操作如上图在>号状态下，键入ENTER进入管理状态如上图在#号状态下键入CONFIG，进入超级配置状态，在此模式下做交换机的配置操作！配置功能如下：1，配置1口为上联口在CONFIG模式下键入interface f0/1命令进入1号端口在Config_f0/1状态下键入Switchport mode trunk, 把端口设置为上行TRUNK模式。

2，配置管理IP为：172.17.61.2；子网掩码：255.255.252.0；网关：172.17.61.13，配置管理VLAN 4000上图中在CONFIG模式下键入VLAN 4000，开启4000号VLAN ，再使用QUIT推回CONFIG模式；再键入interface vlan 4000 此时交换机自动建立interface vlan4000的端口，并已进入vlan4000的端口，在config_v4000#状态下键入ip address 172.17.61.2 255.255.255.0命令设置好管理VLAN 4000的管理IP地址，此IP地址随设备的不同而不一样。

在使用QUIT退回CONFIG模式。

在CONFIG模式下，键入ip default-gateway 172.17.61.1 设置网关IP地址。

4, 配置端口2，VLAN ID 102见上图最下面部分，同建立管理VLAN 4000一样，在CONFIG模式下键入VLAN 102建立102号VLAN,在使用quit回退，在同进入端口命令一样键入interdace f0/2进入交换机2号端口，再在CONFIG_F0/2端口模式下键入Switchport pvid 102把2号端口加入到业务VLAN102中。

博达交换机常用配置命令手册精品文档

bdcom
Windows超级终端配置（续）
出现“COM3属性”对话框，把波特率设为9600，数据位为8，奇偶校验为没有，停止位为1，流控为无，按“确定”完成设置。如下图：
这时，就可以通过超级终端来控制交换机了。
bdcom
交换机各种操作模式说明
在交换机初始启动时，出现“Switch>”的提示符时说明在用户态下，各状态之间相互转换如下图所示：
Switch#d?
date
-- Set system date
debug
-- Debugging functions
delete
-- Delete a file
dir
-- List files in flash memory
disconnect -- Discoonect an existing outgoing network connection
bdcom
Console配置
交换机CONSOLE端口速率设置为：波特率为9600，8位数据位，1位停止位，无奇偶校验，无流控；所以计算机的串口也需要把速率设置成相同。路由器及交换机和计算机主机串行口的连接如下图所示：
bdcom
Windows超级终端配置
采用操作系统自带的超级终端(Hyper Terminal)应用程序。用鼠标单击“开始”，选择“程序”，“附件”中的“超级终端”，
bdcom
用户态出现“Switch>”的提示符时，说明在用户态下。通
过键入“?”键，你可以看到在用户态下可以使用的配置命令。
在用户态的时候，用户可以键入“enter”或 “enable”，可以进入管理态。如果设置了特权态密码，在出现“password:”提示的时候需键入特权态密码。

交换机配置及修改命令(博达)

博达2026/2116交换机配置配置准备：CONSEL线、超级终端软件一进入计算机配置模式：1.新建连接XX2. 选择正确的COM口，这里是COM3，不同的PC可能不同的COM口号，选择你PC连接到交换机的正确COM口，如下图：3．设置COM口的属性，这里只要点击还原为默认值即可，如下图：4. 点击上图确定按钮后，进入交换机配置界面5. 输入enable ，回车，进入特权模式6. 输入config 进如交换机配置模式二、交换换机具体配置：1 配置本地登录密码和特权模式密码：Switch_config#aaa authentication login default local ————本地登录采用密码登录Switch_config#username cisco password 0 cisco ————本地登录用户名为cisco,密码为ciscoSwitch_config#aaa authentication enable default enable ————特权模式采用密码登录Switch_config#enable password 0 cisco level 15 ————特权模式密码为cisco2、配置交换机网关及交换机管理IP配置交换机网关的命令为：Switch_config#ip default-gateway 192.168.110.254配置交换机管理IP：①、先建立管理VLAN1000；②、设置交换机管理IP.（管理IP从192.168.110.30开始设置，按照工程项目，交换机IP逐一设置，不可重复，子网掩码为255.255.255.0）具体命令为：Switch_config#interface VLAN 1000 ————建立V ALN1000,并进入配置Switch_config_v1000# ip address 192.168.110.229 255.255.255.0 ————IP设置为192.168.110.229 255.255.255.03.设置SNMP 简单网关协议设置SNMP的命令为：Switch_config#snmp-server community xzcatv RW————设置SNMP读写共同体为xzcatv 并为读写模式Switch_config#snmp-server host 192.168.60.83 version v2c xzcatv————设置SNMP主机为192.168.60.83 版本为V2C版本4.配置上联口交换机的上联口设置为trunk口，允许多个vlan数据包通过，博达S2026的24口交换机把1号电口设置为上联口，博达S2116 的16口交换机，2号口设置为上联口下面以24口交换机为例配置，具体命令为：Switch_config#interface fastEthernet 0/1 ————进入为太网口FE0/1配置Switch_config_f0/1#switchport mode trunk ————太网口FE0/1配置为Trunk模式5、配置业务端口的VLAN现行VLAN有三种，一个为宽带业务VLAN :VLAN 97.一个为互动点播VLAN :VLAN98,一个为管理V ALN:VLAN 1000。

博达交换机基本配置命令

博达交换机基本配置命令Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】PAS200-424基本配置命令1、设备除使用串口线以外，还可以用网线telnet的方式登陆，缺省管理IP：管理VLAN：1。

2、通过串口线或网线telnet到PAS200-424设备之后，输入缺省的用户名密码：admin 。

PAS200-424分为下面几种配置状态：每种状态的权限是不一样的，一般配置业务需要进入“配置态”，即界面在Switch_config#下进行。

3、常见的命令①、“”可以在不同状态下输入查看可输入的命令。

②、“write”在管理态输入此命令即可以保持当前的配置，如果未保存配置，设备会在重启之后恢复到原配置。

③、show run ：显示当前运行的配置相当于华为的dis cur④、show mac address-table：显示mac地址表，后面可使用参数如：vlan xx 显示XX vlan的mac地址表，int f0/1 显示F0/1接口的mac地址表⑤、创建VLAN ：在配置态config#下输入：vlan X，创建VLAN X。

⑥、删除VLAN：在配置态config#下输入：no vlan X，传输VLAN X。

⑦、设置端口属性：在配置态config#下输入Switch_config#interfacefastEthernet0/2 //进入f0/2端口Switch_config_f0/2#switchportmodeaccess //设置端口模式为accessSwitch_config_f0/2#switchportpvid2//设置端口缺省vlan为2Switch_config#interface GigaEthernet0/1 //进入G0/1端口Switch_config_G0/1#switchport mode trunk//设置端口模式为trunkSwitch_config_G0/1#switchport trunk vlan-allowed 1-4094//透传1-4094 vlan⑧、设置链路聚合：在配置态config#下输入第一步Switch_config#interface GigaEthernet0/1//进入G0/1端口Switch_config_G0/1#switchport mode trunk//设置端口模式为trunkSwitch_config_G0/1#switchport trunk vlan-allowed X-Y//透传X-Y vlan第二步Switch_config#interface GigaEthernet0/2//进入G0/2端口Switch_config_G0/2#switchport mode trunk //设置端口模式为trunkSwitch_config_G0/2#switchport trunk vlan-allowed X-Y//透传X-Y vlanPS：加入聚合的2个端口属性和VLAN必须一致。

博科BROCADE交换机常用命令与zone配置

ctrl+c?Help不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.?创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。

博达交换机常用配置命令手册

4
w
Console配置
▪ 交换机CONSOLE端口速率设置为：波特率为9600，8位数据位，1位停止位，无奇偶校验，无流控；所以计算机的串口也需要把速率设置成相同。
路由器及交换机和计算机主机串行口的连接如下图所示：
5
w
Windows超级终端配置
▪ 采用操作系统自带的超级终端(Hyper Terminal)应用程序。 ▪ 用鼠标单击“开始”，选择“程序”，“附件”中的“超级终端”，
7
w
Windows超级终端配置（续）
▪ 出现“COM3属性”对话框，把波特率设为9600，数据位为8，奇偶校验为没有，停止位为1，流控为无，按“确定”完成设置。如下图：
▪ 这时，就可以通过超级终端来控制交换机了。
8
w
交换机各种操作模式说明
▪ 在交换机初始启动时，出现“Switch>”的提示符时说明在用户态下，各状态之间相互转换如下图所示：
12
w
博达交换机基本操作命令介绍
Console配置 telnet远程管理通过SNMP网管软件管理交换机常用配置命令
13
w
telnet远程管理
▪ 在博达路由器和交换机上配置了IP地址之后，还可以通过TELNET的方式实现远程的管理，只要可以PING通路由器或交换机上的IP地址的计算机均可以通过TELNET的方式对交换机进行管理工作。
交换机使用教程
w
大纲
博达交换机基本操作命令介绍交换机应用结构配置介绍局域网网络安全
2
w
博达交换机基本操作命令介绍
Console配置 telnet远程管理通过SNMP网管软件管理路由器和交换机常用配置命令
3

博达交换机常见功能配置

S85/95常见功能开局指导目录一、DHCP开局 (4)（一）创建DHCP池 (4)1、需要把某个固定的IP地址分配给某个主机 (4)2、配置dhcp的租约时间（时间配置为天/小时/分钟） (4)（二）配置dhcp中继 (5)（三）查看DHCP服务器 (5)1、查看设备DHCP分配的地址情况 (5)2、查看设备DHCP池的状态 (5)二、DHCP-snooping开局 (6)（一）配置dhcp-snooping功能 (6)（二）DAI功能配置 (7)（三）IP源地址检测功能配置 (7)（四）维护DHCP-snooping (8)三、MSTP开局 (9)（一）配置MSTP (9)（二）维护MSTP (10)（1）查看设备的生成树状态 (10)（2）查看设备生成树端口的变化 (11)四、VRRP开局 (12)（一）VRRP配置 (13)LSW1配置： (13)LSW2配置： (14)（二）维护vrrp (14)（1）显示VRRP 协议简要信息 (14)（2）显示所有VRRP 组协议信息 (14)五、ACL (15)（一）ACL配置 (15)（1）配置标准ACL（只匹配数据包中的源地址） (15)或： (16)（2）配置扩展ACL（匹配数据包的源目IP、源目端口号、协议等） (16)（二）查看ACL配置 (16)六、端口聚合 (17)（一）端口聚合配置 (17)（二）查看端口聚合组 (18)（1）查看端口聚合组简要信息 (18)（2）查看端口聚合组每个端口的流量统计 (18)七、PBR (20)（一）PBR配置 (20)（二）查看PBR (21)（1）查看PBR的所有配置信息 (21)（2）查看哪个接口应用了ip-pbr (21)八、OSPF (21)（一）OSPF的配置 (22)LSW1的配置： (22)LSW2的配置： (22)（二）查看OSPF (23)1、查看ospf邻居状态 (23)2、查看ospf数据库 (23)3、查看LSA (24)九、堆叠 (24)（一）堆叠的配置 (25)LSW1的配置： (25)LSW2的配置： (25)（二）查看与维护 (26)1、查看设备的堆叠配置 (26)2、显示RNP信息 (26)（三）堆叠环境下常用配置 (27)1、MAC地址同步命令 (27)2、关闭stp引起的刷新mac地址表 (27)3、arp重传 (27)十、radius认证 (28)（一）radius配置 (28)（二）guest vlan (29)（三）查看dot1x (29)十一、RIP (30)（一）配置 (30)LSW1的配置 (30)LSW2的配置 (30)（二）查看rip (31)（1）显示rip实例当前状态 (31) (32)（2）查看某个rip实例的所有路由 (32)一、DHCP开局（一）创建DHCP池Switch_config#ip dhcpd enable //开启设备的dhcp服务Switch_config#ip dhcpd pool vlan20 //创建dhcp池并取名为vlan20Switch_config_dhcp#network 192.168.20.0 255.255.255.0 //配置地址池的网络地址Switch_config_dhcp#default-router 192.168.20.1 //该网段的网关Switch_config_dhcp#range 192.168.20.2 192.168.20.254 //需要分配的地址范围Switch_config_dhcp#dns-server 114.114.114.114 //配置DNS服务器可选配置：1、需要把某个固定的IP地址分配给某个主机Switch_config_dhcp#ip-bind X.X.X.X hardware-address ?WORD -- line -hexadecimal string (aa-bb-cc-dd...)2、配置dhcp的租约时间（时间配置为天/小时/分钟）Switch_config_dhcp#lease 0 12 0 //配置租约时间为12个小时<0-365> -- 租用天数infinite -- 租期不限注：（1）range范围为10个C类地址段，一个DHCP池配置range只能8。

博达交换机命令

√Switch_config#interface range fastEthernet 0/1 – 8Switch_config_if_range#switchport pvid 2多个VLAN进行配置4 . 交换机配置用户名和密码如果交换机登陆时候需要用户名和密码验证，如下命令： switch_config#username bdcom password bdcom switch_config#aaa authentication login d efault local switch_config#aaa authentication enable default none配置如上三条命令后，交换机的登陆用户名和密码为bdcom5.3 S2228典型配置 Switch>enable Switch#configSwitch_config#interface fastEthernet 0/1 //进入f0/1口进行配置switch_config_f0/1#switchport mode trunk //配置f0/1口为trunk口做为上连口 swicth_config_f0/1#interface range fastEthernet 0/2 – 12 //对f0/2 - 12口这11个口进行配置 Switch_config_if_range#switchport pvid 2 //将f0/2 – 12口配置成vlan2 swicth_config_ if_range #interface range fastEthernet 0/13 – 24 //对f0/13 - 24口这12个口进行配置 Switch_config_if_range#switchport pvid 3 //将f0/13 – 24口配置成vlan3 Switch_config_if_range#exit //退回到配置模式 Switch_config#write //保存配置 5.3 S2228典型配置 Switch>enable Switch#configSwitch_config#interface fastEthernet 0/1 //进入f0/1口进行配置switch_config_f0/1#switchport mode trunk //配置f0/1口为trunk口做为上连口 swicth_config_f0/1#interface range fastEthernet 0/2 – 12 //对f0/2 - 12口这11个口进行配置 Switch_config_if_range#switchport pvid 2 //将f0/2 – 12口配置成vlan2 swicth_config_ if_range #interface range fastEthernet 0/13 – 24 //对f0/13 - 24口这12个口进行配置 Switch_config_if_range#switchport pvid 3 //将f0/13 – 24口配置成vlan3 Switch_config_if_range#exit //退回到配置模式 Switch_config#write //保存配置。
