SWISA磁翻板液位计(标准)
三种常见的磁翻板液位计
三种常见的磁翻板液位计
磁翻板液位计是一种被广泛使用的液位计型号，适用于槽、罐、桶及其他容器
类型。
它是一种基于磁性工作原理固定在液位计管中的翻板，被称为磁翻板，具有高精密度、安装简单等优点。
下面将介绍三种常见的磁翻板液位计型号。
密封磁翻板液位计
密封磁翻板液位计采用机械切断护套材料、高温填充密封材料和密封腔体，使
其具有耐腐蚀性和长寿命的特点。
该类型的磁翻板液位计适用于高温、高压、强腐蚀情况下的液位测量。
这种液位计具有结构紧凑、安全可靠的特点，但价格较高。
特殊材料磁翻板液位计
特殊材料磁翻板液位计采用不锈钢等特殊材料制作的翻板，使其具有适用于高温、高压、强腐蚀性和高粘度液体的特点。
这种液位计具有结构简单、易于安装和调节、准确度高的特点。
同时，其具有一定的抗腐蚀性和尺寸小的优点。
经济型磁翻板液位计
经济型磁翻板液位计是一种成本低、使用寿命短的液位计型号。
具有结构简单、操作便捷、适用于低粘度液体等特点。
该液位计的使用寿命普遍较短，通常在3
到5年之间就需要更换或进行维修。
总之，无论是密封磁翻板液位计、特殊材料磁翻板液位计，还是经济型磁翻板
液位计，它们都具有各自的特点和适用范围。
在选择液位计型号的时候，需要结合实际要求和工作环境综合考虑，选择合适的液位计型号，从而最大程度地满足需求，提高使用效率。

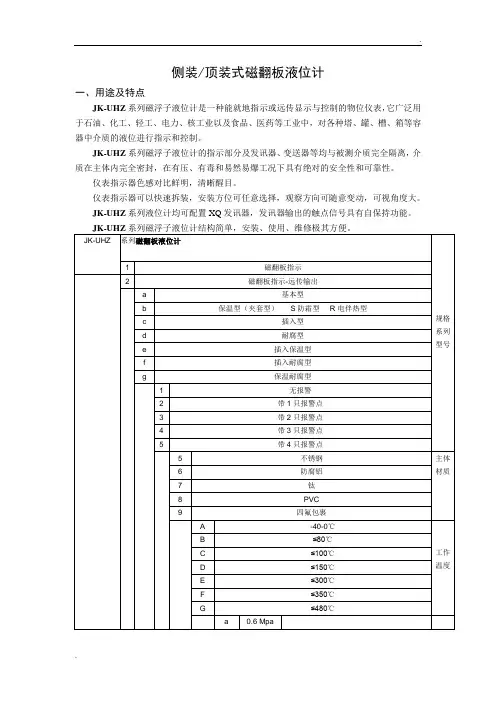

磁翻板液位计简介选型参数表
侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mmX 围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量X 围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
磁翻板液位计使用说明书..
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
磁翻板液位计简介选型参数表
侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mm 范围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
磁性翻板液位计
磁性翻板液位计磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。
目录基本信息产品选购产品使用考虑因素产品维护注意要点基本信息磁性翻板液位计安装于桶槽外侧延长管上，桶槽内部的液位能由翻板指示器清楚得知。
旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位掌控。
该液位计是具有牢靠的安全性仪表。
由于具有磁性藕合隔离器密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液位检测。
从而使原多而杂环境的液位检测手段变得简单和牢靠安全。
液位计具有就地显示的直读式特性。
不需多组液位计组合。
有着单体进行全量程测量。
设备少开孔，显示清楚，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中心变送从而提高其传输精度。
磁性翻柱液位计结构原理：液位计依据浮力原理和磁性耦合作用原理工作的。
当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
产品选购本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.制作磁翻板液位计的工艺虽然很简单,但磁翻板液位计作为计量仪表,特别是远传型磁翻板液位计，假如未经质监局审核,没有生产许可证,产量是难以得到保证的.因此,采购磁翻板液位计要选择有生产许可证且信誉好的厂家,价格可能略高一点,但产量有保证,售后服务有保证。
磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）
斯克维思SWISA液位计界面测量
［２］ 机械工业仪器仪表综合技术研究所． ＧＢ ／ Ｔ ２ ０ ４ ３ ８ ． ２ —２ Ｏ Ｏ ６ ／ Ｉ Ｅ Ｃ ６ １ ５ ０ ８ — ２电气／ 电子／ 可编程 电子安全相关系统 的功能
安全 第 ２ 部分 ： 电气／ 电子／ 可编程电子安全 相关 系统 的要
求Ｅ ｓ ］ ． 北京 ：中国标准出版社 ， ２ ０ ０ ７ ． ［３］ 机械工业仪器仪表综合技术研究所． ＧＢ ／ Ｔ ２ ０ ４ ３ ８ ． ３ —２ Ｏ Ｏ ６ ／ Ｉ Ｅ Ｃ ６ １ ５ ０ ８ — ３电气／ 电子／ 可编程电子安全相关 系统 的功能 安全 第 ３部 分 ：软 件 要 求 ［ Ｓ ］ ．北 京 ：中 国 标 准 出 版
［ ７ ］ 机 械 工 业仪 器 仪 表综 合 技 术 研 究 所．Ｇ Ｂ／ Ｔ ２ ０ ４ ３ ８ ．７
２ ０ ０ ６ ／ Ｉ Ｅ Ｃ ６ １ ５ ０ ８ ７电气 ／ 电子／ 可 编 程 电 子 安 全 相 关 系 统
的功能安全 第 １部分 ： 一般要求 Ｅ ｓ ］ ． 北京 ：中国标 准 出版
［ １ Ｏ ］ 机械工业仪器仪表综 合技术 经济研 究所 ， 上 海 自动 化仪表
股 份 有 限 公 司 技 术 中 心 ． ＧＢ ／ Ｔ ２ １ ２ ０ ９ ．３ －２ Ｏ ０ ７ ／ Ｉ Ｅ Ｃ
的功能安全 第 ４ 部分 ： 定义和缩 略语 ［ ｓ ］ ． 北京： 中国标准
出版社 ， ２ ０ ０ ７ ．
ቤተ መጻሕፍቲ ባይዱ
６ １ ５ １ １ —３过程工业 领域安全 仪表系统 的功能安 全 第 ３部
［５］ 机 械工 业 仪 器 仪 表综 合 技 术 研 究 所．ＧＢ ／ Ｔ ２ ０ ４ ３ ８ ． ５ － ２ ０ ０ ６ ／ Ｉ Ｅ Ｃ ６ １ ５ Ｏ ８ — ５电气 ／ 电子／ 可编程 电子 安全 相关 系统 的功能安全 第 ５部 分 ：确定 安 全完整 性 等级 的方 法示 例 ［ ｓ ］ ． 北京 ：中国标 准出版社 ， ２ ０ ０ ７ ．
电伴热磁翻板液位计 液位计技术指标
电伴热磁翻板液位计液位计技术指标电伴热磁翻板液位计，电加热磁翻板液位计是在基型的主体外安装电拌热源、石棉保温层，可以保持主体内液体的温度75℃左右从而使液体正常流动，外侧由304不锈钢板制成外表美观。
电伴热电加热磁翻板液位计适用于在低温环境凝固液体的液体。
电伴热电加热磁翻板液位计的紧要参数●测量范围：500～8000mm●精确度：10mm（保温型）●工作压力：2.5MPa（一般型）10.0MPa（高压型）2.5MPa（防腐型）环境温度—40℃—50℃●电伴热电加热磁翻板液位计介质密度：0.45～2g/cm3●介质密度差：0.15g/cm3（测量界位）●介质温度：—80℃～+450℃功率：25 w／m，35 w／m*高维持温度：65℃●介质粘度：0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可依据用户要求选用加热夹套式液位计。
●环境振动：频率25HZ，振幅0.5mm●接口法兰：接受化工部1997年*颁发的HG20592～20635—97法兰标准。
如用户需接受其他标准（如GB、ANSI、DIN等标准）可依据用户需要设计。
磁致伸缩液位计由三部分构成：探测杆，电路单元和浮子构成。
具有HART协议，可远程调整零点和量程。
也可通过机壳内三个按键与LCD液晶进行各种参数调整。
可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。
磁致伸缩液位计工作原理：脉冲发生器给铜导线通人10Hz左右的脉冲电流，称为电流询问脉冲．在波导管四周产生脉冲磁场．此磁场与磁铁的磁场相互作用，使磁场分布更改．交汇处形成螺旋磁场．对软磁性波导管产生瞬时扭力,导致波导管产生伸缩．使波导管产生张力脉冲波，并以固定的速度（约2830m/s）沿波导管向上下传播。
由于波导管在张力脉冲波向上下传播时，波导管的伸缩会“携带”螺旋磁场的轴向重量沿波导管轴向移动，返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲，即返回脉冲。
磁翻板液位计的原理和使用
磁翻板液位计的原理和使用1.测量原理：2.磁翻板的动作原理：磁翻板位于液位计的外部，由磁体和翻板构成。
液位计的外壳内部设置有一个刻度面板，刻度面板上有多个液位标记。
当液位上升到一些标记处时，磁翻板就会进行翻动，将标记处的液位高度显示在面板上。
磁翻板的翻动动作是由磁石的吸引和排斥力所产生。
3.使用方法：（1）安装：将磁翻板液位计固定在垂直安装位置上，使得液位计与容器的液位相对应。
并确保液体能顺利地进入和退出液位计。
（2）调节：进入调节状态时，通过旋转液位计上的调节螺钉，使磁矩线与所需液位相切，并确保磁翻板在液位上升和下降时能够平衡稳定地翻动。
（3）使用：当容器内液位发生变化时，磁翻板会随之上下运动，磁性翻板会翻转到对应的位置，以显示液位的高度。
（1）结构简单、稳定可靠：由于磁翻板液位计没有传感器和电子元件，因此具有较高的稳定性和可靠性，能够适应复杂的工况。
（2）易于维护和安全：磁翻板液位计结构简单、耐用，易于清洁和维护，而且不需要外界电源供电，避免了电气短路和爆炸的风险。
（3）价格低廉：相较于其它液位测量仪表，磁翻板液位计价格相对较低，更加容易购买和推广。
虽然磁翻板液位计有许多优点，但也存在一些限制：（1）受限于液体性质和粘稠度：磁翻板液位计适用于绝大多数液体，但对于高粘稠度、易结晶、易结垢的液体测量会受到一定的限制。
（2）对于大液位差容器：由于磁翻板液位计采用磁力传动，所以适用于小液位差的液体测量，无法适用于大液位差的测量。
（3）要求容器内有足够的空间：磁翻板液位计需要容器内有足够的空间来安装和运动，因此无法适用于满载或者高密度的容器。
总的来说，磁翻板液位计是一种简单、稳定、可靠的液位测量仪表，在工业生产和生活中，广泛应用于液位监测和控制领域。
磁翻板液位计
磁翻板液位计的详细资料本文由提供产品描述：ZR-UHZ系列磁翻板液位计，适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。
能就地显示各种液体的工作情况和液位高度。
配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
磁翻板液位计是可靠的具有安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液体的液位检测。
从而使原复杂环境的液位检测手段变得简单和可靠和可靠安全。
磁翻板液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。
设备少开孔，显示清晰，标志醒目，读数直观等优点。
当液位计直接配带显示仪时，可省去该系统信号检测的中间变送，从而提高其传输精度。
工作原理：磁翻板液位计是利用其内部的磁性浮子随液位变化产生的磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。
当浮子下降时，由红色转为白色，红色始终表示液位的高低。
特点：1、适用于容器内液体介质的液位测量，除现场显示外，可配远传变送器、液位控制器等功能。
2、显示直观醒目，显示方向可根据用户要求改变。
3、测量范围大，不受容器高度限制。
4、显示器组件与被测介质完全隔离，故密封性好可靠安全。
5、结构简单，安装方便，维修简易。
6、耐腐蚀，耐防爆。
主要技术参数：产品选型：1．磁翻板液位计的组成如下：2 ．型号标记示例：示例 1 ：ZR-UHZ-C111 L=2500 ρ =0.6 侧装式,304（0.6MPa）, 基本型, 安装间距2500mm, 介质密度0.6g/cm 3 。
示例 2 ：ZR-UHZ-D232 □ L=2500 L1=3000 ρ =0.5 顶装式,316L （2.5MPa）, 带上、下限开关输出, 测量范围2500mm. 安装深度3000mm, 介质密度0.5g/cm 3 。
定货须知：l 、定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
磁翻板液位计说明书
磁翻柱液位计使用说明书●工作原理与结构磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它们更多的实用功能。
该类型的仪表都有一个容纳浮球的腔体（称为主体管或外壳），腔体通过法兰或其他接口与容器组成一个连通器。
这样，仪表的腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号（如：电阻信号、电压信号、或者电流信号）。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
产品具有：测量范围大，读数直观清晰；密封结合面少，不易渗漏,安全可靠；指示部分与被测介质完全隔离；易于安装、维修方便。
●适用范围：随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。
另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
远传磁翻板液位计的使用及操作规程
远传磁翻板液位计的使用及操作规程远传磁翻板液位计的使用远传磁翻板液位计与其他型号的磁翻板液位计的工作原理一样，也是基于基本型磁翻板液位计的基础上加添了远传功能实现。
远传磁翻板液位计属多功能融合为一体仪表。
远传磁翻板液位计将液位变化传递给现场指示器指示出液位的实际高度。
并配有液位报警器和液位远传装置。
液位报警器可实现液位上下极限值掌控、限位报警和事故联锁。
液体远传装置可将液位变化线性地转换成直流4～20mADC的电流信号，远传磁翻板液位计实现远距离的液位指示、掌控记录。
远传磁翻板液位计具有隔爆、本质安全防护性能。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的牢靠性、安全性、先进性、应用性。
可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与掌控。
远传磁翻板液位计整机由耐磨材料制成。
因此具有耐腐蚀功能。
远传磁翻板液位计的结构原理：液位报警器由磁性浮子材料通过无触点报警开关，转换成继电器触点输出，并按液位的给定值动作，从而达到液位掌控的目的。
报警开关装在液位所需掌控位置，转换器安装在掌控室内。
远传磁翻板液位计由磁性材料将液位的变化线性地转换成4～20mA的电流信号，传给二次仪表实现液位的远传、测量、掌控和记录。
远传磁翻板液位计是化工厂常常使用的仪表产品，没有正确的维护方法会影响远传磁翻板液位计的使用寿命，以下四点是正确的对远传磁翻板液位计进行日常维护及保养的方法。
a、假如被测介质中含有杂质、沉淀物或被测液体是粘稠、易结晶的介质时，应定期清洗测量管的浮子。
清洗远传磁翻板液位计浮子时，应选用合适的清洗剂，切勿敲打或用明火烘烤，以防磁钢退磁。
b、远传磁翻板液位计经多年使用，物别是高温状态下长期使用后，如发觉磁翻板跟踪不快捷，首先应检查浮子内磁钢是否退磁，如已退磁，应更换浮子。
磁翻板液位计
磁翻板液位计百科名片磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。
该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
概述铭宇自控设备有限公司磁翻板液位计该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。
该系列的液位计可以做到高磁翻板液位计密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti 衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能原理磁性浮子液位计（也可称为磁翻板液位计）根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
技术参数测量范围：300~12500mm精确度：指示±10mm测量原理：浮力原理、磁耦合传感技术磁翻板液位计测量介质：各种液体及腐蚀、易燃易爆液体介质输出形式：现场显示、报警、变送器输出工作压力：≤6.3Mpa介质温度：≤450℃介质密度：≥0.45g/cm3介质粘度：≤0.15pa·s防爆等级：Exd Ⅱ BT6.ExiacT6防护等级：IP66材质：各种牌号不锈钢、PVC等连接方式：法兰DN20、DN25（松套）安装方式：侧装使用磁翻板液位计位计可直接用来观察各种容器内介质的液位高度。
它适用于石油、化工等工业领域的液位指示，该液位计结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。
磁翻板液位计 说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。
smart transmitter磁性液位计说明书
smart transmitter磁性液位计说明书1. 磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；2. 如用户自行采用伴热管路时，须选用非导磁材料，如紫铜管等。
伴热温度根据介质情况确定；3. 磁翻板液位计安装须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；4. 介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；5. 使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；6. 打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。
）；7.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主的导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主的导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；8. 应根据介质情况，不定期清洗主的导管清除杂质；9. 对超过一定长度（普通型＞3米、防腐型＞2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；10. 磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；11. 当配有远传配套仪表时需做到如下几条：a）应使远传配套仪表紧贴液位计主的导管，并用不锈钢抱箍固定（禁用铁质）；b）远传配套仪表上感应面应面向和紧贴主的导管；c）远传配套仪表零位应与液位计零位指示处在同一水平线上；d）远传配套仪表与显示仪表或工控机之间的连线单独穿保护管敷设或用屏蔽二芯电缆敷设；e）接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
磁翻板液位计使用说明书
磁翻柱液位计使用说明书●工作原理与结构TOP-UHZ型磁性翻柱（磁翻柱）液位计是根据磁极耦合原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。
在此基础上，不断扩大其使用范围，延伸出多种类型的产品，在检测液位的同时我们赋予它更多的实用功能。
该型号的仪表都有一个容纳浮球的腔体（称为主体管或外壳），它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
带有液位变送器（电信号远传）的仪表，液位变送部分（电气部分）的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化，进而使得传感器部分可以发生与液位变化相对应的电阻信号。
通过信号转化器，就可以把电阻信号转化成4～20mA的电流信号。
本液位计的电子元件几乎没有电容器、电感等储能元器件。
可以叠加HART通讯协议，也可以使用RS485总线通讯。
为了扩大它的使用范围，还可以根据相关标准及要求增加液位变送装置，以输出多种电信号。
其中，4～20mA电流信号是比较常用的一种。
比如：在监测液位的同时磁控开关信号可用于对液位进行控制或报警；在翻柱液位计的基础上增加了4~20mA变送传感器，在现场监测液位的同时，将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
●产品特点本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的，采用优质磁体和进口电子元件。
磁翻板液位计技术规范
UHZ磁性翻板液位计一．功能与适用范围UHZ型磁性翻柱液位计（以下简称液位计）。
适用于工业生产过程中各种承压（或敞开）贮液设备（塔、缸、槽、球形容器和锅炉）的液体介质的液位的检测。
能就地显示各种液体的工作情况和液位高度。
配上液位变送器就能远距离传送液面的位置信号，通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表，由于具有磁性藕合的隔离密闭结构。
尤其适用于易燃、易爆和腐蚀有毒液体的液位的检测。
从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性，不需多组液位计组合，可以单体进行全量程测量。
设备少开孔，显示清晰，标志醒目，读数直观等优点。
当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
二．工作原理液位计是利用其内部的磁性浮子随液位变化产生磁位移，使得液位视窗的红白磁翻柱作相应的翻转来指示液位的高度。
当浮子上升时，磁翻柱则白色转为红色，当浮子下降时，由红色转为白色，红色始终表示液位的高低。
三．特点1．适用于容器内液体介质的液位测量除现场显示外，可配远传变送器、液位控制器等功能2．显示直观醒目，显示方向可根据用户要求改变显示方向。
3．测量范围大，不受容器高度限制。
4．显示器组件与被测介质完全隔离，故密封性好可靠安全。
5．结构简单，安装方便，维修简易。
6．耐腐蚀，防爆。
四．主要技术参数1．测量范围：0-12000mm2．测量精度：+10mm3．介质密度：≥0.5g/cm34．工作压力：1.0 1.6 2.5 10Mpa5．工作温度：80℃120℃200℃400℃6．介质粘度：≤0.4Pa.S（对粘度大或低温易结晶介质要选用夹套型）7．测量界位比重差：0.15g/cm38．本厂出厂连接法兰尺寸：DN20 PN2.5（公制管）连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。
若采用其它法兰标准请用户在订货时注明。
磁翻板液位计接线注意事项 液位计如何操作
磁翻板液位计接线注意事项液位计如何操作磁翻板液位计适用于开放或压力容器内的液体测量，可以做到高密封、防泄漏和在高温高压、高粘度、强腐蚀性条件下安全牢靠的全过程测量液位。
磁翻板液位计在使用磁翻板液位计适用于开放或压力容器内的液体测量，可以做到高密封、防泄漏和在高温高压、高粘度、强腐蚀性条件下安全牢靠的全过程测量液位。
磁翻板液位计在使用之前，要先做好磁翻板液位计的接线，假如接线接错的话会导致测量结果不准，严重的将直接造成仪表的损坏，故而我们在进行接线操作的时候确定要注意。
下面就来为大家说说磁翻板液位计接线方面的一些要求和相关的注意事项等。
磁翻板液位计在进行接线操作的时候，有以下几点需要我们大家注意：1、配线时应避开大容量的变压器、电动机或干扰源；2、对于防爆型，为确保防爆性能，必需按有关规定配线；3、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；4、依据需要连接接地端子；5、拧紧接线盒的接线端盖。
以上就是为大家讲到的有关磁翻板液位计接线方面的一些要求和注意事项，希望通过以上叙述大家在今后都能够对磁翻板液位计进行正确的接线操作等。
