变压器中磁性元件的损耗详解

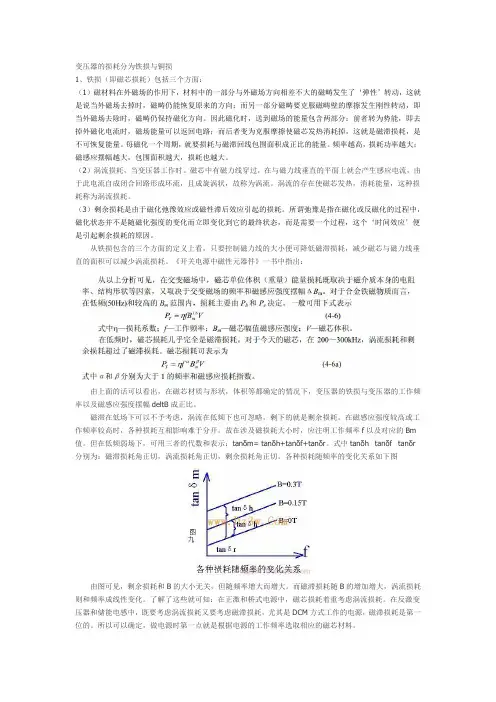

变压器损耗
变压器的损耗分为铁损与铜损1、铁损（即磁芯损耗）包括三个方面：（1）磁材料在外磁场的作用下，材料中的一部分与外磁场方向相差不大的磁畴发生了‘弹性’转动，这就是说当外磁场去掉时，磁畴仍能恢复原来的方向；而另一部分磁畴要克服磁畴壁的摩擦发生刚性转动，即当外磁场去除时，磁畴仍保持磁化方向。
因此磁化时，送到磁场的能量包含两部分：前者转为势能，即去掉外磁化电流时，磁场能量可以返回电路；而后者变为克服摩擦使磁芯发热消耗掉，这就是磁滞损耗，是不可恢复能量。
每磁化一个周期，就要损耗与磁滞回线包围面积成正比的能量。
频率越高，损耗功率越大；磁感应摆幅越大，包围面积越大，损耗也越大。
（2）涡流损耗，当变压器工作时。
磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。
涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。
（3）剩余损耗是由于磁化弛豫效应或磁性滞后效应引起的损耗。
所谓弛豫是指在磁化或反磁化的过程中，磁化状态并不是随磁化强度的变化而立即变化到它的最终状态，而是需要一个过程，这个‘时间效应’便是引起剩余损耗的原因。
从铁损包含的三个方面的定义上看，只要控制磁力线的大小便可降低磁滞损耗，减少磁芯与磁力线垂直的面积可以减少涡流损耗。
《开关电源中磁性元器件》一书中指出：由上面的话可以看出，在磁芯材质与形状，体积等都确定的情况下，变压器的铁损与变压器的工作频率以及磁感应强度摆幅deltB成正比。
磁滞在低场下可以不予考虑，涡流在低频下也可忽略，剩下的就是剩余损耗。
在磁感应强度较高或工作频率较高时，各种损耗互相影响难于分开。
故在涉及磁损耗大小时，应注明工作频率f以及对应的Bm 值。
但在低频弱场下，可用三者的代数和表示：tanδm= tanδh+tanδf+tanδr。
式中tanδh tanδf tanδr分别为：磁滞损耗角正切，涡流损耗角正切，剩余损耗角正切。
最新变压器中磁性元件的损耗详解
变压器中磁性元件的损耗详解变压器中磁性元件的损耗详解今天我们来讨论下电源电路中磁性元件的损耗。
电源中的磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。
变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量；变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。
升压的做过，但经验不多，说说个人的理解，不一定对，权作参考与讨论之用。
升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美；这个时候我觉得应该从以下几个方面着手：1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型（立式）或窄长（卧式）型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。
2、优化绕线顺序，使初次级能增减耦合面积；曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。
当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。
3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。
当然这些措施都是在考虑安规与EMC的情况下，做出的改进；对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管（我实际碰到过的情况）。
我们知道变压器的损耗分为铁损与铜损，先来说说铁损吧。
变压器的铁损包括三个方面：一是磁滞损耗，当交流电流通过变压器时，通过变压器磁芯的磁力线其方向和大小随之变化，使得磁芯内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。
二是涡流损耗，当变压器工作时。
磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。

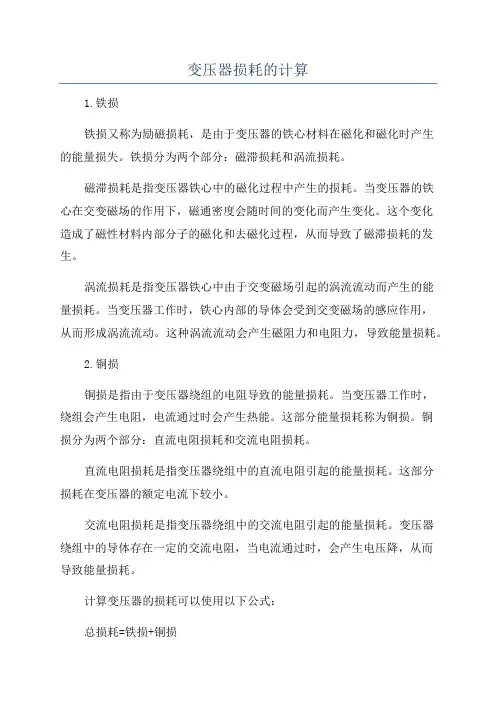

变压器损耗的计算
变压器损耗的计算1.铁损铁损又称为励磁损耗，是由于变压器的铁心材料在磁化和磁化时产生的能量损失。
铁损分为两个部分：磁滞损耗和涡流损耗。
磁滞损耗是指变压器铁心中的磁化过程中产生的损耗。
当变压器的铁心在交变磁场的作用下，磁通密度会随时间的变化而产生变化。
这个变化造成了磁性材料内部分子的磁化和去磁化过程，从而导致了磁滞损耗的发生。
涡流损耗是指变压器铁心中由于交变磁场引起的涡流流动而产生的能量损耗。
当变压器工作时，铁心内部的导体会受到交变磁场的感应作用，从而形成涡流流动。
这种涡流流动会产生磁阻力和电阻力，导致能量损耗。
2.铜损铜损是指由于变压器绕组的电阻导致的能量损耗。
当变压器工作时，绕组会产生电阻，电流通过时会产生热能。
这部分能量损耗称为铜损。
铜损分为两个部分：直流电阻损耗和交流电阻损耗。
直流电阻损耗是指变压器绕组中的直流电阻引起的能量损耗。
这部分损耗在变压器的额定电流下较小。
交流电阻损耗是指变压器绕组中的交流电阻引起的能量损耗。
变压器绕组中的导体存在一定的交流电阻，当电流通过时，会产生电压降，从而导致能量损耗。
计算变压器的损耗可以使用以下公式：总损耗=铁损+铜损铁损=磁滞损耗+涡流损耗铜损=直流电阻损耗+交流电阻损耗变压器的损耗还可以用以下公式估算：全负荷损耗=铁损+铜损的常数根据以上公式，变压器损耗的计算步骤如下：1.确定变压器的额定功率、额定电压和额定电流。
2.确定变压器的负载率。
负载率等于变压器的输出功率与额定功率的比值。
3.根据变压器的额定功率和负载率，计算变压器的额定电流。
额定电流等于变压器的额定功率除以额定电压。
4.根据变压器的额定电流，计算变压器的铜损。
直流电阻损耗等于铜损的一部分，可以通过乘以一个系数来计算。
5.根据变压器的负载率和额定电流，计算变压器的总损耗。
总损耗等于负载率的平方乘以额定电流的平方乘以铜损系数。
6.计算变压器的铁损。
铁损等于总损耗减去铜损。
以上是变压器损耗的计算方法，通过合理估算变压器的损耗，可以提高变压器的运行效率，降低能源消耗。

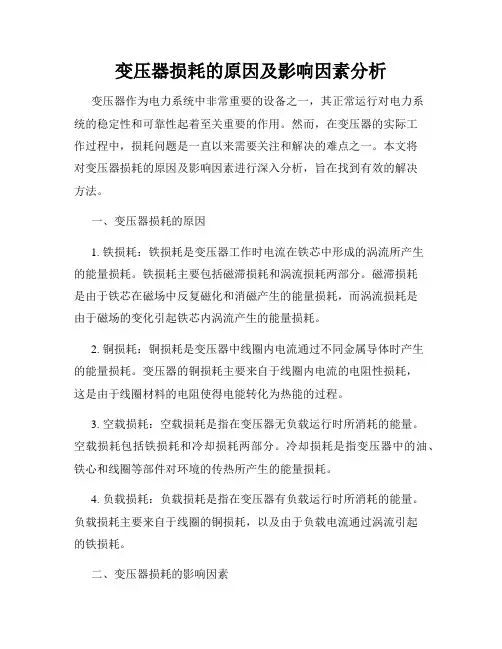

变压器损耗的原因及影响因素分析
变压器损耗的原因及影响因素分析变压器作为电力系统中非常重要的设备之一，其正常运行对电力系统的稳定性和可靠性起着至关重要的作用。
然而，在变压器的实际工作过程中，损耗问题是一直以来需要关注和解决的难点之一。
本文将对变压器损耗的原因及影响因素进行深入分析，旨在找到有效的解决方法。
一、变压器损耗的原因1. 铁损耗：铁损耗是变压器工作时电流在铁芯中形成的涡流所产生的能量损耗。
铁损耗主要包括磁滞损耗和涡流损耗两部分。
磁滞损耗是由于铁芯在磁场中反复磁化和消磁产生的能量损耗，而涡流损耗是由于磁场的变化引起铁芯内涡流产生的能量损耗。
2. 铜损耗：铜损耗是变压器中线圈内电流通过不同金属导体时产生的能量损耗。
变压器的铜损耗主要来自于线圈内电流的电阻性损耗，这是由于线圈材料的电阻使得电能转化为热能的过程。
3. 空载损耗：空载损耗是指在变压器无负载运行时所消耗的能量。
空载损耗包括铁损耗和冷却损耗两部分。
冷却损耗是指变压器中的油、铁心和线圈等部件对环境的传热所产生的能量损耗。
4. 负载损耗：负载损耗是指在变压器有负载运行时所消耗的能量。
负载损耗主要来自于线圈的铜损耗，以及由于负载电流通过涡流引起的铁损耗。
二、变压器损耗的影响因素1. 负载率：负载率是指变压器实际负载与额定负载之间的比值。
变压器的损耗随着负载率的变化而发生变化，负载率越高，损耗越大。
2. 工作温度：变压器的损耗与其工作温度密切相关。
当变压器的工作温度升高时，损耗也会相应增加。
因此，在变压器的设计和运行过程中，需要注意控制其工作温度，以降低损耗。
3. 线圈材料：线圈材料的选择也会对变压器的损耗产生影响。
不同的线圈材料具有不同的电阻和导热性能，因此选择合适的材料可以减少损耗。
4. 冷却方式：变压器的冷却方式也会对损耗产生影响。
冷却方式包括自然冷却和强迫冷却两种，采用不同的冷却方式可以改变变压器的工作温度，并影响损耗大小。
5. 运行状态：变压器在不同的运行状态下，其损耗也会有所不同。

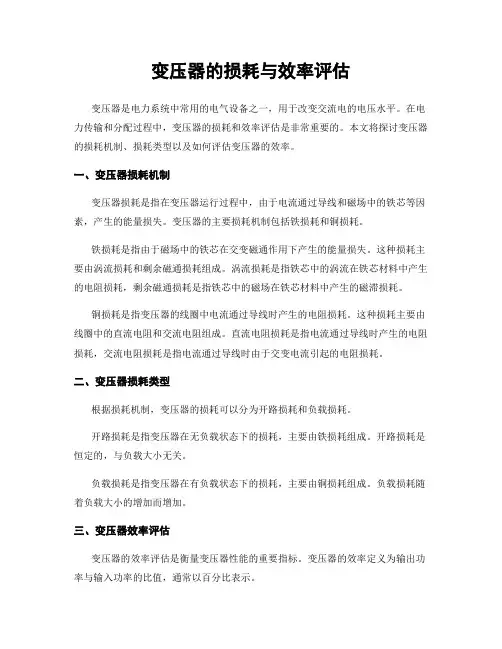

变压器的损耗与效率评估
变压器的损耗与效率评估变压器是电力系统中常用的电气设备之一，用于改变交流电的电压水平。
在电力传输和分配过程中，变压器的损耗和效率评估是非常重要的。
本文将探讨变压器的损耗机制、损耗类型以及如何评估变压器的效率。
一、变压器损耗机制变压器损耗是指在变压器运行过程中，由于电流通过导线和磁场中的铁芯等因素，产生的能量损失。
变压器的主要损耗机制包括铁损耗和铜损耗。
铁损耗是指由于磁场中的铁芯在交变磁通作用下产生的能量损失。
这种损耗主要由涡流损耗和剩余磁通损耗组成。
涡流损耗是指铁芯中的涡流在铁芯材料中产生的电阻损耗，剩余磁通损耗是指铁芯中的磁场在铁芯材料中产生的磁滞损耗。
铜损耗是指变压器的线圈中电流通过导线时产生的电阻损耗。
这种损耗主要由线圈中的直流电阻和交流电阻组成。
直流电阻损耗是指电流通过导线时产生的电阻损耗，交流电阻损耗是指电流通过导线时由于交变电流引起的电阻损耗。
二、变压器损耗类型根据损耗机制，变压器的损耗可以分为开路损耗和负载损耗。
开路损耗是指变压器在无负载状态下的损耗，主要由铁损耗组成。
开路损耗是恒定的，与负载大小无关。
负载损耗是指变压器在有负载状态下的损耗，主要由铜损耗组成。
负载损耗随着负载大小的增加而增加。
三、变压器效率评估变压器的效率评估是衡量变压器性能的重要指标。
变压器的效率定义为输出功率与输入功率的比值，通常以百分比表示。
变压器的效率可以通过实测方法和计算方法进行评估。
实测方法是将变压器连接到电源和负载上，测量输入功率和输出功率，然后计算效率。
计算方法是基于变压器的额定功率和额定电压，通过计算铁损耗和铜损耗来估算变压器的效率。
在实际应用中，变压器的效率评估常常涉及到变压器的负载率。
负载率是指变压器实际输出功率与额定功率的比值。
变压器在额定功率运行时，效率通常较高，但在低负载率下，效率会下降。
为了提高变压器的效率，可以采取一些措施。
例如，优化变压器的设计和制造工艺，减小铁损耗和铜损耗；合理选择变压器的负载率，避免低负载率运行；定期进行变压器的维护和检修，确保变压器的正常运行。
反激变压器绕组直流损耗和交流损耗
反激变压器绕组直流损耗和交流损耗下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!反激变压器绕组直流损耗和交流损耗1. 引言反激变压器是电力电子领域中常见的一种重要元件，其在各类电源和逆变器中广泛应用。
20120714电源网-变压器线圈损耗计算
线圈的允许温升
∆T = Tmax − Ta
绝缘等级允许的 最高工作温度 非晶合金与磁粉芯采用B级绝缘，居里温 度为250度以上。 铁氧体采用E级绝缘，居里温度在250度以 下。铁芯的最高工作温度不超过100度。
环境 温度
(2)热阻
磁元件的温升是线圈总损耗 和它表面散热能力决定的
1、内热阻Ri 热源（磁芯和线圈）和变压器表面之间的 热阻，内热阻主要取决于线圈物理结构。 2、外热阻Rth 由变压器表面到外部环境的热阻，外热阻 主要由通过变压器表面气流－自然对流还 是强迫通风决定。
（一）线圈电流有效值的计算
（1）梯形波电流有效值计算 （2）断续三角波电流有效值计算 （3）连续三角波电流有效值计算
（1）梯形波电流有效值计算 开关电源中最常见的电流波形是梯形波 推挽变压器的初级电流 正激变压器的初级和次级电流 电感电流连续模式单端反激变压器初级电流
表达式 直流分量
∆I ∆I i = Ia − + t (0 < t < Ton ) 2 Ton
【例题】
E55型磁芯，材料为3F3，工作频率为 200kHz、磁感应B为0.08T。铜损耗为3W。 散热表面为106.5cm2，求线圈温升。
【解】由磁芯材料3F3在100度时单位损耗 与磁感应关系中查得0.08T时单位体积损 耗为85mW/cm3。从E55规格表中查的有效 体积为42.5cm3，因此磁芯损耗为：
根据“热路欧姆定律”，温升和损耗的关系为：
∆ T = R th P
热阻的经验公式为 式中
Rth = 295 A
−0.7
P
−0.15
P－磁元件总的损耗功率（W）； A－磁元件的计算表面积（cm2）。
可见，热阻不仅与辐射表面有关，而且 还与磁元件的耗散功率有关。有些磁芯 生产厂列出不同规格磁芯的热阻Rth。
变压器损耗计算公式
变压器损耗计算公式变压器的损耗可以分为铁损和铜损两个部分，铁损又称为铁芯损耗，是指变压器的铁芯在磁化和消磁过程中因为磁滞和涡流而产生的能量损失；铜损是指变压器的线圈内导体的电阻产生的电流通过导体时产生的热量。
下面将分别介绍铁损和铜损的计算公式。
1.铁损计算铁核损耗由两个组成部分组成：磁滞损耗和涡流损耗。
根据变压器的额定电压、额定频率和额定容量，可以使用以下公式计算铁损：P_eddy = K_e ⋅ U^2 ⋅ fP_hyster = K_h ⋅ U^2 ⋅ fP_iron = P_eddy + P_hyster其中P_eddy表示涡流损耗（单位：瓦特）P_hyster表示磁滞损耗（单位：瓦特）P_iron表示铁芯损耗（单位：瓦特）K_e为涡流损耗系数K_h为磁滞损耗系数U为变压器的额定电压（单位：伏特）f为变压器的额定频率（单位：赫兹）。
2.铜损计算铜损受电流大小和电阻大小的影响，可以使用以下公式计算铜损：P_copper = I^2 ⋅ R其中P_copper表示铜损（单位：瓦特）I表示变压器的额定电流（单位：安培）R表示变压器线圈的电阻（单位：欧姆）。
需要注意的是，变压器的实际损耗还受到额定负载率、温升和损耗系数等因素的影响，上述公式只是计算变压器损耗的简化模型。
总损耗可以通过将铜损和铁损相加得到：P_total = P_iron + P_copper以上是变压器损耗的计算公式，公式中的系数K_e和K_h可以通过实际测试获得，也可以通过参考相关标准来获取。
在实际应用中，为了保证变压器的可靠运行，通常需要对变压器的损耗进行严格的测试和验证，并根据测试结果来调整设计参数。
变压器实时损耗计算公式
变压器实时损耗计算公式变压器是电力系统中常见的电气设备，用于改变电压大小，实现电能的传输和分配。
在变压器的运行过程中，会产生一定的损耗，这些损耗对电力系统的稳定运行和经济性都有一定的影响。
因此，对变压器的实时损耗进行准确计算和分析，对于电力系统的运行和管理具有重要意义。
变压器的损耗主要包括铁损和铜损。
铁损是指变压器的铁芯在磁化过程中产生的损耗，主要与变压器的磁化特性和工作电压有关；铜损是指变压器在传输电能过程中，导线产生的电阻损耗，主要与变压器的负载电流大小有关。
因此，变压器的实时损耗计算需要考虑变压器的工作状态、负载情况和环境条件等因素。
变压器的实时损耗计算公式可以通过以下步骤进行推导和确定：1. 铁损的计算公式：铁损主要与变压器的工作电压和磁化特性有关，通常可以通过以下公式进行计算：P_fe = K_fe V^α。
其中，P_fe为铁损功率，K_fe为铁损系数，V为变压器的工作电压，α为铁损指数。
铁损系数K_fe和铁损指数α是与变压器的设计和制造有关的参数，可以通过变压器的技术资料或实测数据进行确定。
一般来说，铁损系数K_fe和铁损指数α的数值随着变压器的容量和工作电压的增加而增加。
2. 铜损的计算公式：铜损主要与变压器的负载电流大小有关，通常可以通过以下公式进行计算：P_cu = I^2 R。
其中，P_cu为铜损功率，I为变压器的负载电流，R为变压器的等效电阻。
变压器的等效电阻R可以通过变压器的技术资料或实测数据进行确定。
在实际计算中，需要考虑变压器的负载率和环境温度对铜损的影响。
3. 总损耗的计算公式：变压器的总损耗可以通过铁损和铜损功率之和进行计算：P_total = P_fe + P_cu。
通过以上的计算公式，可以对变压器的实时损耗进行准确计算和分析。
在实际应用中，可以通过监测变压器的工作电压、负载电流和环境温度等参数，实时计算变压器的损耗功率，从而对电力系统的运行和管理进行优化和调整。
变压器中磁性元件的损耗详解
变压器中磁性元件的损耗详解今天我们来讨论下电源电路中磁性元件的损耗。
电源中的磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。
变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量；变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。
升压的做过，但经验不多，说说个人的理解，不一定对，权作参考与讨论之用。
升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美；这个时候我觉得应该从以下几个方面着手：1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型（立式）或窄长（卧式）型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。
2、优化绕线顺序，使初次级能增减耦合面积；曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。
当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。
3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。
当然这些措施都是在考虑安规与EMC的情况下，做出的改进；对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管（我实际碰到过的情况）。
我们知道变压器的损耗分为铁损与铜损，先来说说铁损吧。
变压器的铁损包括三个方面：一是磁滞损耗，当交流电流通过变压器时，通过变压器磁芯的磁力线其方向和大小随之变化，使得磁芯内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。
二是涡流损耗，当变压器工作时。
磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。
涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。
磁性器件的损耗—磁滞损耗和涡流损耗
磁性器件的损耗—磁滞损耗和涡流损耗磁性器件的每一次磁化过程都要消耗一定的能量，这部分的能量损耗主要有磁滞损耗和涡流损耗。
一、磁滞损耗去掉外磁化电流时，一部分磁畴要克服磁畴壁的摩擦，仍然保持着磁化的方向，使磁芯发热消耗掉，这就是磁滞损耗。
特点：①磁滞损耗是不可恢复的，它使磁芯发热消耗掉；②磁滞回线包围面积越大，损耗越大；③频率越高，损耗功率越大。
二、涡流损耗I、因磁芯材料本身有一定的电阻值，感应电压产生电流ie—涡流，流过这个电阻，引起P=（ie*ie）*R损耗，叫涡流损耗。
特点：①涡流损耗与磁芯磁通变化率成正比。
频率越高，磁通量变得越快，感应电动势越大，涡流越强；②涡流与每匝伏特和占空比也有关。
例如，一个变压器的初级工作在电压50V，脉宽10μS，和100V，5μS。
尽管两者伏秒一样（即∆B 相同），但后者每匝伏特比前者大一倍，涡流大一倍，则峰值损耗大4 倍，因后者脉宽小一倍，所以平均损耗后者比前者大一倍。
③涡流相当于一匝“次级”反射到初级，成为初级磁化电流的一部分，客观上减少了磁芯的动态磁导。
电路中电感的涡流可用一个与电感并联的电阻 Re 来等效。
II、线圈导体中的涡流是由肌肤效应和邻近效应引起的。
①涡流建立的磁通阻止磁芯中主磁通变化，使得磁通趋向磁芯的表面，导致磁芯有效截面积减少，这种现象称之为集肤效应。
电流密度减少到导体截面表层电流密度的36.8%（即1/e）处的深度叫做集肤深度Δ或穿透深度。
②两导体A，B流过相同方向的电流，当电流突增时，导体A产生的突变磁通在导体B中产生涡流，使两导体邻近表面的电流增大，另一表面的电流减少。
导体B也发生同样的现象。
这个现象就是导体之间的邻近效应。
特点：①当高频电流流过直径较大的线圈导体时，所产生的肌肤效应使线圈的铜耗增加，这是因为高频电流不是均匀地通过导体截面，而是集中在导体表面，使导体没有得到有效的利用。
如上图，交流磁场中的磁滞回线面积比直流回线大，且形状和大小也与磁场的变化频率有关，频率增加时，磁芯的涡流增加，导致相同磁通密度下磁化电流增加。
变压器损耗计算公式
变压器损耗计算公式
变压器的铁心损耗主要由涡流损耗和磁化电流损耗组成。
涡流损耗通常使用以下公式计算：
Pw = Kw * (f * Bmax)^2 * Vc
其中，Pw表示涡流损耗，Kw为涡流损耗系数，f表示变压器的频率，Bmax表示最大磁密，Vc表示变压器的体积。
磁化电流损耗通常使用以下公式计算：
Pc = Kc * (f * Bmax)^α * Vc
其中，Pc表示磁化电流损耗，Kc为磁化电流损耗系数，α表示磁化
电流损耗指数。
铁心损耗总和可以表示为：
Pcore = Pw + Pc
变压器的电阻损耗通常使用以下公式计算：
Pcopper = I^2 * Rc
其中，Pcopper表示电阻损耗，I表示变压器的负载电流，Rc表示变
压器的总电阻。
变压器的总损耗可以表示为铁心损耗和电阻损耗之和：
Ptotal = Pcore + Pcopper
通过以上公式，可以计算出变压器的总损耗。
需要注意的是，在实际的变压器损耗计算中，要考虑各种损耗的系数
和指数，并且需要根据具体的变压器参数进行相应的计算。
此外，变压器
的损耗还受到温度、负载率等因素的影响，因此在计算中需要进行相应的
修正和调整。
此外，在实际的工程中，还可以通过实验测试或者使用专业的软件进
行变压器损耗的计算。
这些方法可以更加准确和精确地计算变压器的损耗，以便更好地进行设计和运行。
变压器损耗计算
变压器损耗计算电阻损耗是指变压器绕组中由于电阻而产生的电能损失。
电阻损耗主要包括导线电阻损耗和连接件电阻损耗。
导线电阻损耗是指变压器绕组中导线电阻的损耗，它是导线材料电阻和电流平方的乘积。
连接件电阻损耗是指变压器连接件上由于接触电阻而产生的损失。
铁损耗是指变压器铁芯中由于磁通产生的铁耗。
它主要分为磁滞损耗和涡流损耗。
磁滞损耗是指在变压器铁芯中，由于磁通的周期性磁化和消磁引起的能量损失。
磁滞损耗与变压器铁芯的材料和工艺有关。
涡流损耗是指变压器铁芯中由于磁通变化而产生的涡流损耗。
涡流损耗与变压器铁芯的材料电导率、铁芯形状和工作条件有关。
理论计算法是根据变压器的电阻和铁芯材料特性进行计算。
对于绕组电阻损耗，可以通过测量绕组导线的长度和电阻率，以及计算电流平方来计算得出。
对于铁损耗，可以通过测量变压器空载电压和空载电流来计算。
试验测定法是通过对实际变压器进行试验测定来确定损耗。
例如，可以通过空载试验来测量变压器的空载损耗，即只有铁损耗。
通过短路试验和额定负载试验可以测量变压器的额定负载损耗，即电阻损耗和铁损耗之和。
运行测量法是在变压器正常运行的情况下，通过测量变压器的输入功率和输出功率来间接计算损耗。
输入功率可以通过测量输入侧电流和电压，输出功率可以通过测量输出侧电流和电压来计算。
损耗可以通过输入功率减去输出功率来得到。
在实际应用中，通常采用试验测定法和运行测量法来确定变压器的损耗。
试验测定法能够获得较为准确的结果，但需要对变压器进行试验操作，比较繁琐。
运行测量法则可以在变压器正常运行时测量，更加方便，但结果相对不太精确。
总之，变压器损耗是变压器运行中不可避免的能量损失，了解损耗的计算方法对于变压器的设计和运行至关重要。
在实际应用中，根据具体情况选择合适的计算方法，可以确保变压器的高效运行。
变压器损耗的计算公式及方法
变压器损耗的计算公式及方法变压器损耗是指变压器在工作过程中的功率损耗，包括铁损和铜损两部分。
铁损又称为磁损，是指变压器的铁心在磁化和去磁化过程中产生的功率损耗；铜损是指变压器的线圈由于电流通过时产生的电阻功率损耗。
下面将详细介绍变压器损耗的计算公式及方法。
1.铁损（磁损）的计算公式及方法：铁损可以分为有载损耗和无载损耗两部分。
1.1无载损耗（空载损耗）的计算公式及方法：无载损耗是指在变压器未接负载时的功率损耗。
它主要由磁载损耗和机械损耗组成。
磁载损耗是指在没有电流的情况下，变压器的铁心由于磁场的交变磁化和去磁化过程中产生的功率损耗。
其计算公式为：P0=2*π*f*B^2*Vt/(Σ*10^6)其中，P0为无载损耗（单位为瓦特），f为变压器的工频（单位为赫兹），B为变压器铁心的饱和磁感应强度（单位为特斯拉），Vt为变压器的电压变化率（单位为伏/秒），Σ为变压器的有效磁路截面积之和（单位为平方米）。
机械损耗是指变压器的传动装置和冷却装置带来的功率损耗，通常在10%以下，可以忽略。
1.2有载损耗（负载损耗）的计算公式及方法：有载损耗是指在变压器接负载时的功率损耗。
它主要由涡流损耗和焦耳损耗组成。
涡流损耗是指由于变压器线圈中通有交流电流时，导线的电阻和自感带来的功率损耗。
其计算公式为：Pc=(I1^2*R1*n1)+(I2^2*R2*n2)其中，Pc为涡流损耗，I1和I2分别为一次侧和二次侧的有效值电流，R1和R2分别为一次侧和二次侧的线圈电阻，n1和n2分别为一次侧和二次侧的匝数。
焦耳损耗是指由于变压器线圈中电流通过导线时，导线的电阻带来的功率损耗。
其计算公式为：Pj = (I1^2 * Rdc1) + (I2^2 * Rdc2)其中，Pj为焦耳损耗，I1和I2分别为一次侧和二次侧的有效值电流，Rdc1和Rdc2分别为一次侧和二次侧的直流电阻。
变压器的有载损耗等于涡流损耗和焦耳损耗之和。
2.铜损的计算公式及方法：铜损是指在变压器的线圈中，由于电流通过导线时产生的电阻功率损耗。
变压器中磁性元件的损耗问题详解
变压器中磁性元件的损耗问题详解今天我们来讨论下电源电路中磁性元件的损耗。
电源中的磁性元件一般就是指电感与变压器，这里我们这种讨论初次级隔离的变压器，因为这种变压器在开关电源中应用最为广泛。
变压器的作用大致是提供初次级的电气隔离，使输出电压或升或降，传送能量;变压器设计的好坏直接关系到整个电源系统的安规，EMC，效率，温升，输出的电气性能参数，寿命，可靠性，甚至会导致系统的崩溃。
升压的做过，但经验不多，说说个人的理解，不一定对，权作参考与讨论之用。
升压变压器的难点，楼上已经指出来了，因为绕组的圈数太多，漏感与分布电容很难两全其美;这个时候我觉得应该从以下几个方面着手：1、在选择变压器的时候，如果结构尺寸允许的话，我们尽量选择高长型(立式)或窄长(卧式)型的，因为这种变压器单层绕线圈数多，可以有效降低绕线的层数，增加初次级的耦合，减小层间电容。
2、优化绕线顺序，使初次级能增减耦合面积;曾经用过这种绕法：1/3次级--1/2初级--1/3次级--1/2初级--1/3次级，结果表明此种绕法漏感可以小很多。
当然这种变压器绕制工艺稍显复杂，成本稍高，但还是可以接受。
3、层间电容大家都知道，每层之间加黄胶带，便可减少层间电容。
当然这些措施都是在考虑安规与EMC的情况下，做出的改进;对于升压电源，漏感与层间电容如果处理不好很容易引起振荡，使电源的EMC不好过，效率不高，有时会莫名其妙的炸MOS管(我实际碰到过的情况)。
我们知道变压器的损耗分为铁损与铜损，先来说说铁损吧。
变压器的铁损包括三个方面：一是磁滞损耗，当交流电流通过变压器时，通过变压器磁芯的磁力线其方向和大小随之变化，使得磁芯内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗。
二是涡流损耗，当变压器工作时。
磁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流。
涡流的存在使磁芯发热，消耗能量，这种损耗称为涡流损耗。
变压器损耗计算方法
变压器损耗计算方法变压器的损耗是指在变压器工作过程中，由于铁心和线圈内部电阻导致的能量损耗。
变压器损耗主要包括铁心损耗和铜损耗两部分。
一、铁心损耗的计算方法：铁心损耗主要是由于磁通不断变化而导致的涡流损耗和铁芯磁滞损耗两部分组成。
1.涡流损耗计算方法：涡流损耗是由于铁心中的磁通不断改变，导致涡流在铁心内部产生的耗散能量。
涡流损耗与铁心材料的导电性能有关。
涡流损耗可以通过下述公式计算：PFe=KFe×V×f^2×B^2其中，PFe表示铁心的涡流损耗，KFe为涡流损耗系数（取决于铁心材料的导电性能和铁心结构）、V表示变压器的体积、f表示变压器的频率、B表示变压器的磁感应强度。
2.铁芯磁滞损耗计算方法：铁芯磁滞损耗是由于铁芯中的磁通由于磁滞现象的存在而产生的耗散能量。
铁芯磁滞损耗与铁芯材料的磁滞性能有关。
铁芯磁滞损耗可以通过下述公式计算：PFe'=KFe'×V×B^β其中，PFe'表示铁芯的磁滞损耗，KFe'为磁滞损耗系数（取决于铁芯材料的磁滞性能和铁芯结构）、V表示变压器的体积、B表示变压器的磁感应强度，β表示磁滞损耗指数（取决于铁芯材料的特性）。
二、铜损耗的计算方法：铜损耗主要是由于变压器线圈内部的电阻导致的能量损耗，通常分为直流电阻损耗和交流电阻损耗两部分。
1.直流电阻损耗计算方法：直流电阻损耗是变压器线圈内部直流电阻引起的能量损耗。
直流电阻损耗可以通过下述公式计算：Pdc = Rdc × I^2其中，Pdc 表示直流电阻损耗，Rdc 为线圈的直流电阻，I 表示线圈的电流。
2.交流电阻损耗计算方法：交流电阻损耗是变压器线圈内部由于交流电流引起的能量损耗。
交流电阻损耗可以通过下述公式计算：Pac = Rac × I^2其中，Pac 表示交流电阻损耗，Rac 为线圈的交流电阻，I 表示线圈的电流。
总的来说，变压器的总损耗可以通过铁心损耗和铜损耗之和计算：PTotal = PFe + PFe' + Pdc + Pac。
变压器铁耗的作用
变压器铁耗的作用变压器铁耗是指变压器在工作过程中，由于铁芯中的磁通不断变化，导致铁芯本身发生磁滞和涡流效应，从而使铁芯产生一定的损耗。
这种损耗以热能的形式散发出去，对变压器的运行和性能产生一定的影响。
铁耗是变压器总损耗的重要组成部分，它在变压器的运行中起着关键作用。
本文将从以下几个方面阐述变压器铁耗的作用。
一、影响变压器的效率变压器的效率是指输出功率与输入功率的比值，它反映了变压器在工作过程中的能量损耗程度。
变压器的总损耗包括铜耗和铁耗两部分，其中铜耗是由于变压器线圈中的电流通过导线时产生的电阻损耗，而铁耗则是由于铁芯中的磁滞和涡流效应产生的损耗。
在变压器的设计和运行过程中，降低铁耗可以提高变压器的效率，从而减少能源消耗，降低运行成本。
二、影响变压器的温升变压器的温升是指变压器在运行过程中，由于各种损耗产生的热量导致变压器温度升高的现象。
铁耗产生的热量会导致变压器铁芯温度升高，进而影响变压器的绝缘性能和使用寿命。
因此，控制铁耗对于降低变压器的温升具有重要意义。
在设计变压器时，应选用磁导率较高、损耗较低的硅钢片作为铁芯材料，以降低铁耗和温升。
三、影响变压器的负载能力变压器的负载能力是指变压器在满足一定条件下，能够承受的最大负载功率。
铁耗是变压器负载能力的一个重要影响因素。
当变压器负载增加时，铁耗也会相应增加。
如果铁耗过大，会导致变压器温度升高，进而影响变压器的正常运行。
因此，在设计变压器时，应充分考虑铁耗对负载能力的影响，确保变压器在实际运行中能够承受额定负载。
四、影响变压器的绝缘性能变压器的绝缘性能是指变压器在运行过程中，防止介质击穿和漏电的能力。
铁耗产生的热量会导致变压器铁芯温度升高，进而影响变压器的绝缘性能。
特别是在高温环境下，铁耗会使变压器绝缘材料老化加速，缩短变压器的使用寿命。
因此，降低铁耗对于提高变压器的绝缘性能具有重要意义。
五、影响变压器的噪音水平变压器在运行过程中，由于铁芯中的磁滞和涡流效应，会产生一定的振动，进而引发噪音。
磁芯损耗
磁芯损耗磁芯损耗是磁芯材料内交替磁场引致的结果。
某一种材料所产生的损耗，是操作频率与总磁通摆幅(ΔB)的函数。
磁芯损耗是由磁芯材料的磁滞、涡流和剩余损耗引起的。
每个材料页面都有显示每种材料的磁芯损耗曲线及与曲线配合的公式。
这些资料是用卡拉克-希斯瓦特计(Clarke-Hesse V-A-W Meter)所测得的正弦波磁芯损耗算出的，这些曲线的典型公差为±15%。
各种频率的磁芯损耗作为一个AC磁通密度峰值的函数时，以每立方厘米多少毫瓦特(mW/cm3)显示。
查阅Core Loss Comparison Table提供了每种材料在某一特定AC磁通密度下相应于不同频率的磁芯损耗(单位为mW/cm3)的快捷比较，各种材料在其他磁通密度下的相对磁芯损耗，会随每种材料对所操作的AC磁通密度反应而不同。
用于计算在某一交变信号下的AC磁通密度峰值的公式，是以每半周平均电压的国际单位(SI Unit)为依据:若用cgs单位时，下面公式常用于正弦波讯号，其中电压以rms值计算:因数108是因为要将Bpk由特斯拉(Tesla)转为高斯(1特斯拉=104高斯)及将横截面积(A)由m2换算为cm2(m2=104cm2)的结果。
常数由4转为4.44，是基于正弦波的波形，由于波形因数等於rms值除以半周平均值，所以，正弦波的波形因数是1.11 (π/(2√2)。
方形波的波形因数为1.00。
这一公式是用于测定AC磁通密度的峰值(Bpk)，与磁芯损耗曲线并用，在正弦波的应用上，例如60Hz的差模线性滤波电感器，电源谐振电感器及功率因数校正抗流器的基本线路频率讯号方面均适合。
在这状态下，磁芯产生—种AC磁通密度峰与峰之间的摆幅(ΔB)，这一摆幅是上述公式所计算出的AC磁通密度峰值(Bpk)的两倍，如下图所示：在总损耗主要是由磁芯损耗而不是铜损耗引起的电感器用途上，可用磁导率较低的磁芯材料改进总体的表现。
这在高频谐振电感器方面是典型的方法。
