英制、公制管径对照表

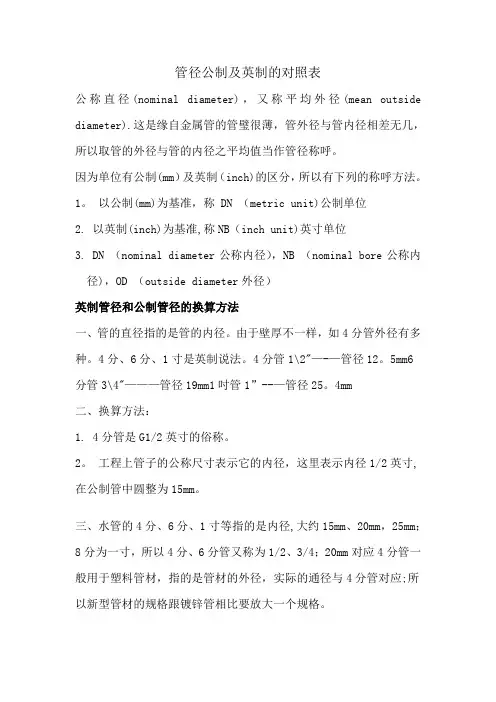

管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管
径25.4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2.
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15 mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12.7mm=半寸，6分=19.05mm=3/4寸。
精品文档word文档可以编辑！谢谢下载！。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter).这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm）及英制（inch)的区分，所以有下列的称呼方法。
1。
以公制(mm)为基准，称 DN （metric unit)公制单位
2. 以英制(inch)为基准,称NB（inch unit)英寸单位
3. DN （nominal diameter公称内径），NB （nominal bore公称内径)，OD （outside diameter外径）
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"—-—管径12。
5mm6
分管3\4"———管径19mm1吋管1”--—管径25。
4mm
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2。
工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸,在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径,大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应;所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=25.4mm，4分=12。
7mm=半寸，6分=19.05mm=3/4寸。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter) ，又称平均外径(mean outside diameter) 。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称DN (metric unit) 公制单位
2. 以英制(inch)为基准，称NB(inch unit) 英寸单位
3. DN (nominal diameter 公称内径)，NB (nominal bore 公称内径)，OD
(outside diameter 外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4 分管外径有多种。
4 分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm寸管1"--- 管径
二、换算方法：
1.4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2 英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm 20mm 25mr p 8分为一寸，所以4分、6分管又称为1/2、3/4 ；20mn对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4 分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径nominal diameter,又称平均外径mean outside diameter;这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼;
因为单位有公制mm及英制inch的区分,所以有下列的称呼方法;
1. 以公制mm为基准,称 DN metric unit公制单位
2. 以英制inch为基准,称NBinch unit英寸单位
3. DN nominal diameter公称内径,NB nominal bore公称内径,OD outside
diameter外径
英制管径和公制管径的换算方法
一、管的直径指的是管的内径;由于壁厚不一样,如4分管外径有多种;4分、6分、1寸是英制说法;4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径
二、换算方法：
1. 4分管是G1/2英寸的俗称;
2. 工程上管子的公称尺寸表示它的内径,这里表示内径1/2英寸,在公制管中圆整为15mm;
三、水管的4分、6分、1寸等指的是内径,大约15mm、20mm,25mm；8分为一寸,所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材,指的是管材的外径,实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格;
管径公制及英制对照表
1英寸=8英分=,4分==半寸,6分==3/4寸;。
各种管材英制及国标公称直径与外径对照表
各种管材英制及国标公称直径与外径对照表DN|英寸|公称外径之间的关系见下表：英寸in. DN 公称外径mm 1/8(1分) 6 φ101/4(2分) 8 φ143/8(3分) 10 φ171/2（415 φ203/4（620 φ251 25 φ3211/4 32 φ4011/240 φ502 50 φ6321/265 φ753 80 φ894 100 φ115 125 φ1406 150 φ1608 200 φ21910 250 φ27312 300 φ324公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
公称直径可用公制mm表示，也可用英制in表示。
管路附件也用公称直径表示，各种管材公称直径与外径对照表序号公称直径DN外径De焊接钢管无缝钢管螺旋官UPVC管PP-R管PB管铝塑管铸铁排水管高密度聚乙烯管1 15 21.3 20 20 20 202 20 26.8 28 25 25 25 253 25 33.5 32 32 32 32 324 32 42.3 38 40 40 40 405 40 48 48 50 50 50 506 50 60 57 63 63 63 63 50 507 65 75.5 76 75 75 75 75 758 80 88.5 89 90 90 90 90 759 100 114 108 110 110 110 110 100 11010 125 140 133 140 140 140 140 12511 150 165 159 160 160 160 160 150 16012 200 219 219 225 225 225 225 200 20013 250 273 273 280 280 280 28014 300 325 325 315 315 315 31515 350 377 37716 400 426 42617 450 480 48018 500 530 53019 600 630 630。

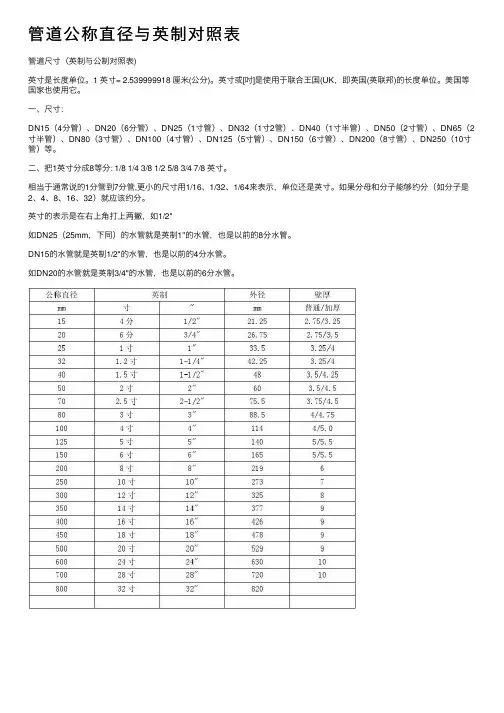

管道公称直径与英制对照表
管道公称直径与英制对照表
管道尺⼨（英制与公制对照表)
英⼨是长度单位。
1 英⼨= 2.539999918 厘⽶(公分)。
英⼨或[吋]是使⽤于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使⽤它。
⼀、尺⼨：
DN15（4分管）、DN20（6分管）、DN25（1⼨管）、DN32（1⼨2管）、DN40（1⼨半管）、DN50（2⼨管）、DN65（2⼨半管）、DN80（3⼨管）、DN100（4⼨管）、DN125（5⼨管）、DN150（6⼨管）、DN200（8⼨管）、DN250（10⼨管）等。
⼆、把1英⼨分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英⼨。
相当于通常说的1分管到7分管,更⼩的尺⼨⽤1/16、1/32、1/64来表⽰，单位还是英⼨。
如果分母和分⼦能够约分（如分⼦是2、4、8、16、32）就应该约分。
英⼨的表⽰是在右上⾓打上两撇，如1/2"
如DN25（25mm，下同）的⽔管就是英制1"的⽔管，也是以前的8分⽔管。
DN15的⽔管就是英制1/2"的⽔管，也是以前的4分⽔管。
如DN20的⽔管就是英制3/4"的⽔管，也是以前的6分⽔管。
管道英制与公制对照表
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米（公分).英寸或［吋］是使用于联合王国(UK,即英国（英联邦)的长度单位。
美国等国家也使用它.在台湾与香港，“英寸”通常写作“吋”.英寸的常用简写为[in］或［”］“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬"念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管)、DN25（1寸管)、DN32（1寸2管)、DN40（1寸半管)、DN50(2寸管）、DN65（2寸半管)、DN80(3寸管）、DN100（4寸管)、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250(10寸管）等。
二、把1英寸分成8等分： 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管，更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分(如分子是2、4、8、16、32）就应该约分.英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm,下同）的水管就是英制1”的水管，也是以前的8分水管。
DN15的水管就是英制1/2”的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下:公称管子尺寸（NPS)/in 0。
25 0.5 0.75 1。
0 1。
25 1.5 2。
0 2。
5 3.0 4。
0 6。
0 公称直径（DN）/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸（NPS）/in 8.0 10。
0 12.0 14。
0 16.0 18。
0 20。
0 24.0 36。
0 42.0 48.0 公称直径（DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21。
管径公制及英制的对照表
管径公制及英制的对照表
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位
2. 以英制(inch)为基准，称NB(inch unit)英寸单位
3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)
英制管径和公制管径的换算方法
一、管的直径指的是管的内径。
由于壁厚不一样，如4分管外径有多种。
4分、6分、1寸是英制说法。
4分管1\2"---管径分管3\4"---管径19mm1寸管1"---管径
二、换算方法：
1. 4分管是G1/2英寸的俗称。
2. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
三、水管的4分、6分、1寸等指的是内径，大约15mm、20mm，25mm；8分为一寸，所以4分、6分管又称为1/2、3/4；20mm对应4分管一般用于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相比要放大一个规格。
管径公制及英制对照表
1英寸=8英分=，4分==半寸，6分==3/4寸。
管道公称直径与英制对照表
管道尺寸（英制与公制对照表）
英寸是长度单位。
1英寸二厘米（公分）。
英寸或［吋］是使用于联合王国（UK,即英国（英联邦）的长度单位。
美国等国家也使用它。
一、尺寸：
DN15 （4 分管）、DN20 （6 分管）、DN25 （1 寸管）.DN32 （i 寸 2 管）、DN40 （1 寸半管）、DN50 （2 寸管）＞ DN65 （2 寸半管）、DN80 （3 寸管）、DN100 （4 寸管）、DN125 （5 寸管）.DN150 （6 寸管）.DN200 （8 寸管）、DN250 （10 寸管）等。
二. 把1英寸分成8等分:1/8 1/4 3/8 1/2 5/8 3/4 7/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16. 1/32. 1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8. 16. 32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2^
如DN25 （25mm,下同）的水管就是英制1”的水管,也是以前的8分水管。
DN15的水管就是英制1/2“的水管，也是以前的4分水管。
'如DN20的水管就是英制3/4”的水管，也是以前的6分水管。
管道英制与公制对照表
管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“寸”。
英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0 公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150 公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0 公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435350 14 377 9 485400 16 426 9 535450 18 478 9 590500 20 529 9 640600 24 630 10 755700 28 720 10 860800 32 820 975?管道尺国际寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 ? ? ? 20 21.5-22.0 22 20A 3/4" 27.2/28.5 ? ? ? 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6 ? ? ? ? ? ? 100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 ? 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 ? 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 ? 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 ? ? ? 378 400A 16" 406.4 419.0 414.52 ? ? ? 429 450A 18" 457.2 457.2 465.32 ? ? ? 480 500A 20" 508.0 508.0 516.94 ? ? ? 532 550A 22" 558.8 558.0 567.74 ? ? ? ? 600A 24" 609.6 619.0 619.35 ? ? ? 635 650A 26" 660.4 ? ? ? ? ? ? 700A 28" 711.2 ?。
