一、初三物理电压电阻易错压轴题（难）

1．软硬程度不同的铅笔其用途不同例如6B软铅笔用来作画，软硬适中的HB铅笔用来写字，6H硬铅笔用来制图。已经知道铅笔芯的电阻大小与其长度、横截面积有关。小明有5cm和15cm的6H、HB、6B的铅笔芯若干，用如图所示的方案探究铅笔芯的电阻大小与其硬度是否有关。

(1)实验中小明通过______反映铅笔芯电阻的大小。

(2)应选用______cm的铅笔芯做实验更好一些

(3)实验中更换不同硬度的铅笔芯，发现灯泡亮度几乎不变可能是铅笔芯的电阻差别比较小；改进的措施是:在电路中串联一个______。

(4)实验中，______更换不同硬度的铅笔芯时，(选填“需要”或“不需要”）保持电源电压不变。

(5)根据改进后的方案，画出记录数据的装格，表格中要有必要的信息______

【答案】灯泡的亮度 15 电流表需要

实验次数铅笔芯硬度电流表示数

I/A

铅笔芯电阻

（选填“较小”、“较大”、“很大”）

16H

2HB

36B

铅笔芯横截面积相同，长度为15cm

【解析】

【分析】

【详解】

(1)[1]当电压一定时，铅笔芯的电阻越大，电路中的电流越小，灯泡越暗，所以可以用灯泡的亮度来反映铅笔芯的电阻大小。

(2)[2]不同硬度的铅笔芯，选用较长的，它们的电阻差别较大，灯泡亮度变化明显，便于观察。

(3)[3]灯泡亮度几乎不变，说明电流变化不明显，串联一个电流表，可以更准确地反映电流

的变化情况。

(4)[4]研究不同硬度铅笔芯的电阻与硬度的关系，应该控制其它因素相同，所以需要保持电源电压不变。

(5)[5]实验时，要控制铅笔芯长度和横截面积相同，进行多次实验，由于没有电压表，所以不能测出铅笔芯的电阻值，只能通过电流表示数来比较其电阻大小，所以设计表格如下：

实验次数铅笔芯硬度电流表示数

I/A

铅笔芯电阻

（选填“较小”、“较大”、“很大”）

16H

2HB

36B

铅笔芯横截面积相同，长度为15cm

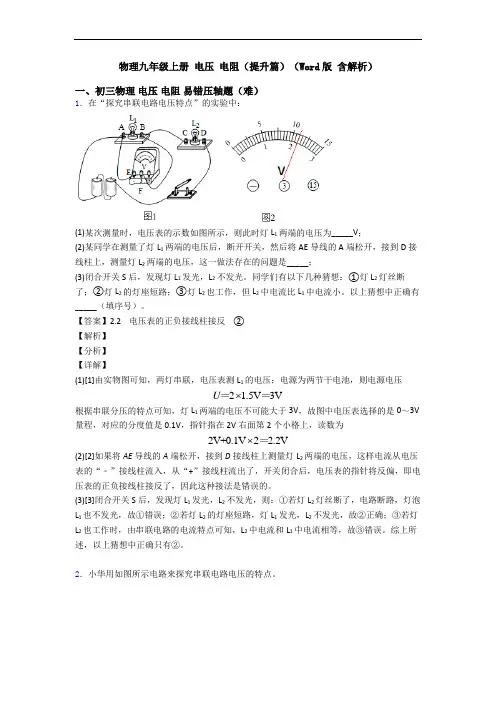

2．在“探究串联电路电压特点”的实验中：

(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；

(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；

(3)闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②

【解析】

【分析】

【详解】

(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压

2 1.5V3V

U⨯

＝＝

根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为

2V+0.1V2 2.2V

⨯＝

(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。综上所述，以上猜想中正确只有②。

3．在探究决定电阻大小因素的实验中（温度不变）：

甲同学的猜想是：电阻可能与导体的材料有关；

乙同学的猜想是：电阻可能与导体的长度有关；

丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2

A镍铬0.50.1

B镍铬0.50.2

C锰铜0.50.1

D锰铜0.8

(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；

(2)小华设计了如图甲所示电路。为判断a、b两点间导线电阻的大小，小华应注意观察

______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；

(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？

①______，②______；

(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于

是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同

【解析】

【分析】

【详解】

(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

(2)[4][5]为判断a、b两点间导体电阻的大小，应知道流过电阻的电流大小，所以应注意观察电流表的示数变化。该电路无保护电阻，当ab间电阻太小时，可导致电路中电流过大，烧坏电路中的元件。

(3)[6][7]图乙所示的电路，灯泡与电阻串联，一方面增大了电路电阻，对电路起限流，防止烧毁电流表和电源；另一方面，通过灯泡的亮暗变化，也可以可直观比较阻值大小。(4)[8]图乙所示的电路，由电路中电流表可以读出流经电阻的电流大小，电阻与灯串联，当

电路电阻一定时，电阻两端的电压也一定，由欧姆定律

U

I

R

=，可求出电阻

U

R

I

=。按照

设计的电路，当ab间电阻长度变化时，ab间电阻也发生了变化，电路电流变了，从而ab

间的电压U也变了，由

U

R

I

=，不能判断电阻大小的变化，从而达不到实验目的。

4．卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；

猜想②：在温度不变时，导体的电阻与导体的长度有关；

猜想③：在温度不变时，导体的电阻与导体的横被面积有关。

供她选择的导体如表所示：
