变频器电缆样本_图文.
变频专用电缆与普通电缆的区别
变频专用电缆与普通电缆的区别变频装置的节能效果十分明显，在大功率电机中采用变频调速电机，整个发电机组可节电30％。
并且使用变频调速后，实现了电机的软启动，使电机工作平稳，电机轴承磨损减小，延长了电机使用寿命和维护周期。
因此，变频调速技术在石油、冶金、发电、铁路、矿山等工业方面得到了广泛的使用。
1．电缆对称性设计对于1.8／3KV及以下变频电机专用电缆，和对称3＋1芯和4芯电缆仅可用于主电源的输入缆，但最好使用对称结构电缆。
变频器与变频电机问电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种，3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯（中性线芯）分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，对于6／10kV变频电机专用电缆，该电缆结构与6／10kV普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。
2．屏蔽结构的设计1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽，6/10kv 变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。
总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。
此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。
屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。
6/10kV变频电机专用电缆，考虑到电缆在使用过程中经常受到径向外力作用，在电缆屏蔽层外增加镀锌钢带铠装层（在屏蔽层和钢带铠装层之间加隔离套）。
钢带铠装主要是作为电缆的径向机械保护层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。
各种变频器接线图
各种变频器接线图(2)PLC在行车电气控制回路改造中的应用附变频器接线图#e#1 引言某厂抓矿行车采用绕线式异步电动机转子串接频敏电阻器进行启动和调速，这种继电器-接触器控制方式在实际运行中存在着以下问题:(1) 行车工作环境恶劣，工作任务繁重，电动机所串频敏电阻器烧损、断裂和接地故障时有发生，造成电动机频繁烧损;(2) 由于机体震动及导电性粉尘环境，继电器-接触器控制系统的可靠性差、故障率高、维护困难、维护费用高、检修工人疲于维护;(3) 转子串频敏电阻器调速，机械特性软，负载变化时，运行不平稳，且运行中频敏电阻器长期发热，电能浪费严重;(4) 各接触器在大电流状态下频繁分断、吸合，造成电网高次谐波污染严重，电网功率因数低。
于是该厂采用了PLC代替了继电器-接触器控制，将变频器代替电动机转子串频敏电阻器的调速方式，改造后，运行效果显著，解决了以上问题。
2 PLC控制的行车变频拖动系统组成2.1 系统组成行车的大车、小车、抓斗提升、抓斗开闭电机都需独立运行，大车有两台电机同时驱动，小车、抓斗提升、抓斗开闭各为一台电机驱动，整个系统有5台电机。
为了保证各部分安全运行互不影响，采用了4台变频器拖动，并用4台PLC分别加以控制，系统组成如图1所示:图1 PLC控制变频拖动系统组成PLC接收主令控制器的速度控制信号，该信号为数字量控制信号，信号电平为AC220V。
这些信号包括:主令控制器发出的正、反转信号、电机过热保护信号、安全限位信号及启动、急停、复位、零锁等信号，全部信号采用汇点式输入。
PLC针对这些信号完成系统的逻辑控制功能，并向变频器发出起、停、正、反转及调速等控制信号，使电动机处于所需的工作状态。
变频器接收PLC提供的控制信号，并按设定向电机输出可变频、变压的电源，从而实现电机的调速。
操作人员按实际需要通过主令控制器向PLC发出各种控制信号。
提升电机在下放重物时，电机反转，由于重力加速度的原因，电机处于再生制动状态，拖动系统的机械能转化为电能，并存储在电压型变频器的滤波电容器的两端，使直流电压不断上升，甚至能够击穿电器绝缘，当电压上升到设定值时，接入泄能电阻来消耗直流电路的这部分能量，保证变频器安全运行。
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本ABB 变频器用中压电力电缆样本1.引言本文档主要介绍了ABB 变频器用中压电力电缆的规格、特点、安装、使用等内容。
该电缆适用于ABB 变频器的输电线路，具有优异的电气性能和可靠的运行特性。
2.产品概述2.1 规格●电压等级：中压●导体材质：铜/铝●绝缘材料：交联聚乙烯●护套材料：聚氯乙烯/聚乙烯●安装方法：埋地/架空2.2 特点●优异的电气性能：低电阻、低功耗、低电压降●高温环境适应能力：耐高温，适用于恶劣工作环境●耐候性好：防紫外线、耐油、耐腐蚀●电缆受力均匀：内部应力小，延长了电缆使用寿命●易于安装和维护：灵活性高，接头处理简单方便3.应用范围3.1 适用设备●ABB 变频器●中压电力设备3.2 适用环境●工业场所●建筑物●电气设备间4.安装要求4.1 埋地安装●充分准备好安装位置，确保埋深符合要求。
●保护管道的使用。
4.2 架空安装●结构牢固、无杂物阻挡。
●选用适当的固定设备，确保电缆安全。
5.使用须知5.1 负载要求●电压和电流符合设备标准。
●注意电缆的耐受功率。
5.2 运行环境●温度和湿度在指定范围内。
●防止化学物质的侵蚀。
5.3 定期检查●定期检查电缆的表面和绝缘层。
●若有损坏或老化，及时更换。
6.附件本文档所涉及的附件详细请参考相关文件。
7.法律名词及注释7.1 电压等级电压等级是指电缆能够承受的额定电压大小。
7.2 导体材质导体材质是指电缆内部的导电材料，通常有铜和铝两种。
7.3 绝缘材料绝缘材料是指电缆内部包裹导体的绝缘层，用于阻止电流泄露和电缆之间的干扰。
7.4 护套材料护套材料是指电缆外部的保护层，用于防止电缆受到外界物质和环境的侵害。
8.结束语感谢您阅读本ABB 变频器用中压电力电缆样本，如有更多详细信息或需求，请联系我们的工作人员。
变频器专用电缆
型???号
名????称
BPYJVP
铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆
BPYJVP1
铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用电力电缆
BPYJVP2
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆
BPYJVP1-2
铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用电力电缆
4、电缆结构紧凑、圆整，用电安全性高，对称的三加三电缆结构设计，具有比四芯电缆更稳定的传输性能；
5、可降低变频器输出中存在的高次谐波的不良影响，降低电机噪声，提高电机的转矩效率；
6、可实现电机输入电源功率因素的改善，减轻其容量；
7、抑制了由于电源电压瞬间提升造成电容两端电压的升高，而使变频器产生过电压保护。
变频器专用电缆一变频器专用电力电缆用途本产品是根据变频器与电机相匹配的结构特点以及电磁兼容ec分布电容波阻抗等技术要求一体化设计制造符合现代变频器技术发展要求并摒弃传统普通电力电缆原有结构而采用新型对称33屏蔽结构是一种具有变频配套性好的产品用于变频器与电机之间的电力传输二变频器专用电力电缆型号名称?pyjvp铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频器用电力电缆bpyjvp1铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽变频器用电力电缆bpyjvp2铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频器用电力电缆pyjvp12铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用电力电缆bpyjvp13铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铝塑复合带屏蔽变频器用电力电缆bpyjvp22铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽铠带铠装变频器用电力电缆wdzbpyjyp铜芯交联聚乙烯绝缘铜丝编织屏蔽无卤低烟阻燃变频器用电力电缆wdzbpyjyp1铜芯交联聚乙烯绝缘铜丝缠绕屏蔽无卤低烟阻燃变频器用电力电缆wdzbpyjyp2铜芯交联聚乙烯绝缘铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆wdzbpyjyp12铜芯交联聚乙烯绝缘铜丝缠绕铜带绕包屏蔽无卤低烟阻燃变频器用电力电缆wdzbpyjyp13铜芯交联聚乙烯绝缘铜丝缠绕铝塑复合带屏蔽无卤低烟阻燃变频器用电力电缆变频器专用电缆wdzbpyjyp223铜芯交联聚乙烯绝缘铜带绕包屏蔽钢带铠装无卤低烟阻燃变频器用电力电缆三变频器专用电力电缆型号规格型号电压等级kv主线芯标称截面mm2中性线芯标称截面mm2bpyjvp?bpyvp1bpyjvp2?bpyjvp12pyjvp13?bpyjvp222?wdzbpyjyp?wdzbpyjypwdzbpyjyp2wdzbpyjyp1?wdzbpyjyp13wdzbpyjyp223330611016253550701201501830010252550四变频器专用电力电缆使用特性1电缆导体长期允许最高工作温度为90

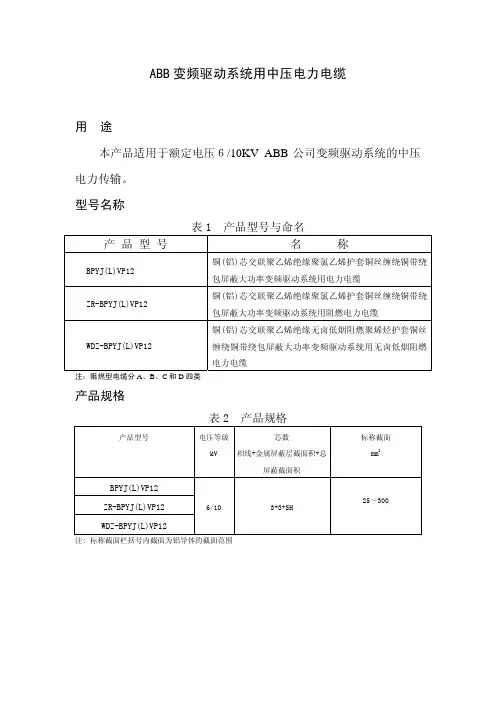

ABB 变频器用中压电力电缆样本
用途
本产品适用于额定电压６/10KV ABB 公司变频驱动系统的中压
电力传输。
型号名称
表 1 产品型号与命名
产品型号
名
称
BPYJ(L)VP12
铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕 包屏蔽大功率变频驱动系统用电力电缆
ZR-BPYJ(L)VP12
铜(铝)芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕 包屏蔽大功率变频驱动系统用阻燃电力电缆
铜(铝)芯交联聚乙烯绝缘无卤低烟阻燃聚烯烃护套铜丝
WDZ-BPYJ(L)VP12
缠绕铜带绕包屏蔽大功率变频驱动系统用无卤低烟阻燃
电力电缆
注：阻燃型电缆分 A、B、C 和 D 四类
产品规格
表 2 产品规格
产品型号
BPYJ(L)VP12 ZR-BPYJ(L)VP12
电压等级
芯数
kV 相线+金属屏蔽层截面积+总
95 120 150 185 240 300
表 4 标称截面与使用最大长度
最大长度 m
250 244 238 229 224 217
25
16
185
35
25
240
50
25
300
50
3产品代号用型号、规格表示： 示例：铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽大功 率变频驱动系统用B类阻燃电力电缆、额定电压 6/10kV、3+3+SH芯， 单根相线标称截面为 185mm2，单相金属屏蔽层标称截面为 35mm2,总屏 蔽层标称截面为 25mm2,表示为：ZB- BPYJVP12-6/10kV 3×185+3× 35+1×25
变频电缆 Frequency Converter Cable
变频电缆Frequency Converter Cable扬州神牛线缆有限公司Ｔｈｅ Ｙａｎｇｚｈｏｕ ｓｈｅｎｎｉｕ ｌｉｎｅ ｃａｂｌｅｓ Ｌｔｄ．变频电缆Frequency Converter Cable变频电缆主要用于变频电源和变频电机之间连接用的电缆，以及额定电压1kV 及以下的输配电线路中，作输送电能用。
尤其适用于造纸、冶金、纺织、金属加工、矿山、铁路和食品加工等行业。
Frequency Converter cable is mainly used as the connection cable between frequency converter power supply and frequency converter motor. And it is also used to transmit power on distribution line of rated voltage 1kv or lower. It is specially used in the fi eld of paper-making, metallurgy, textile mill, metalworking, mine, railway and packinghouse etc.一、使用条件Working Condition1、额定电压U0/U ：0.6/1kV 。
2、电缆导体长期允许最高温度为90℃，短路时最高温度为250℃（最长持续时间为5秒）。
3、安装敷设环境温度不低于0℃，固定敷设时环境温度不低于-10℃。
4、电缆允许最小弯曲半径不小于15D （D-电缆外径，mm ）。
1: Rated voltage U0/U ：0.6/1kV2: Max temperature of cable conductor for Long-term working is 90℃. Max. working temperature of cable conductor is 250℃ during short circuit (the longest lasting time shall be no more than 5 seconds).3: Environment temperature for installing is no less than 0℃and -10℃ for fi xed installing.4: Min bending radium allowed by cable is no less than 15D. (D means outer diameter of cable with unit“mm ”)二、产品性能Product Performance1、BPYJVP12R 、ZR-BPYJVP12R 、BPYJVPX13R 、ZR-BPYJVPX13R 型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本
1. 引言
2. 电缆概述
ABB 变频器用中压电力电缆是一种特殊设计的电缆，用于在工业和商业应用中传输中压电力。
它具有多种特性，如高耐压、低损耗和抗干扰能力强。
3. 电缆特性
3.1 高耐压能力
ABB 变频器用中压电力电缆能够承受高电压，能够适应变频器系统的高压需求，确保电力传输的稳定性和安全性。
3.2 低损耗
该电缆采用优质的导体材料和绝缘材料，有效减少电力传输过程中的能量损耗，提高系统的效率。
3.3 抗干扰能力强
该电缆采用特殊的屏蔽材料，能够防止外部干扰信号的干扰，保证电力传输的稳定性和可靠性。
4. 技术参数
4.1 额定电压
该电缆的额定电压为kV，能够满足ABB变频器系统的电压要求。
4.2 额定电流
该电缆的额定电流为A，能够承载系统所需的电流负荷。
4.3 绝缘材料
该电缆的绝缘材料采用特殊的绝缘材料，具有优异的绝缘性能
和耐热性能。
4.4 屏蔽材料
该电缆的屏蔽材料采用特殊的屏蔽材料，能够有效隔离外部干
扰信号。
5. 应用领域
ABB 变频器用中压电力电缆广泛应用于以下领域：
工业自动化
交通运输
建筑工程
冶金行业
石化工业
6.
ABB 变频器用中压电力电缆是一种高质量、可靠性强的电缆，适用于ABB变频器系统中的中压电力传输。
它具有高耐压能力、低损耗和抗干扰能力强等特点，适用于工业和商业领域。
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本ABB 变频器用中压电力电缆样本1. 引言ABB 变频器是一种使用广泛的电力传动设备，它在工业生产中起到了重要的作用。
作为变频器的关键组成部分之一，中压电力电缆在变频器的运行中起到了重要的传输电能的作用。
本文将介绍ABB 变频器用中压电力电缆的样本，包括其定义、特点以及应用。
2. 定义中压电力电缆是一种用于变频器的电力传输电缆，其额定电压范围为1kV至35kV。
它具有较高的绝缘能力、耐腐蚀性和耐磨性，能够稳定传输高功率的电能。
3. 特点ABB 变频器用中压电力电缆具有以下特点：- 高绝缘能力：中压电力电缆采用优质绝缘材料，能够有效隔离电力传输过程中的杂散电流，提高系统的安全性和可靠性。
- 良好的耐腐蚀性：中压电力电缆采用防腐材料作为外层护套，能够在潮湿、高温、酸碱等恶劣环境下正常运行，延长其使用寿命。
- 耐磨性强：中压电力电缆外层护套采用耐磨材料，能够在机械摩擦和挤压中保护内部电缆结构，提高电缆的耐久性。
- 低损耗：中压电力电缆采用高导电材料制造，能够减小电能传输过程中的能量损耗，提高电力利用效率。
4. 应用ABB 变频器用中压电力电缆广泛应用于以下领域：- 工业生产：中压电力电缆被广泛用于各类工业生产系统和设备中，如电机驱动系统、输送带等。
- 发电厂：中压电力电缆用于发电厂内各类发电设备的电力传输，确保安全可靠的电能输送。
- 城市建设：中压电力电缆用于城市建设中的公共设施，如地铁、桥梁、道路照明等。
5. 结论ABB 变频器用中压电力电缆是一种高性能的电力传输电缆，具有高绝缘能力、良好的耐腐蚀性和耐磨性。
它广泛应用于工业生产、发电厂和城市建设等领域。
在使用中，需要注意正确的安装和维护，以确保其正常运行和延长使用寿命。
> 注：本文档以 Markdown 格式输出，不包含图片和表格。
请根据实际情况，进行相关文档的补充和修改。
额定电压1kV到3kV变频器用电力电缆
标准制订背景
变频品-电缆-变频电机系统示意图
相关理论研究与结论
相关理论研究与结论
变频调速已经成为目前主流的调速方案，可广泛应用于各行各业无级变
速传动。
现代变频技术是集高频、高压和大电流于一身的交流电气传动技术，变
频器具有高效、节能和智能化的特点，已经成为提高能源效率和控制特 性、改善机械设备性能的一个强有力的途径。
这就要求变频电缆要有更好的屏蔽措施。所以对电压等级 为3.6/6kV及以上的变频电缆都要求有分相屏蔽和统包屏 蔽。采用多层屏蔽可以达到非常好的效果。然而，若是屏 蔽内的回路出现了偏心，电磁屏蔽的效果势必要下降，这 时屏蔽中产生的涡流损耗就会有所增加。
对于偏心的电缆，设屏蔽衰减值为Ap
则有 Ap=As+㏑∣1/Sp∣ 式中 As 为缆芯位于屏蔽中心时的衰减值 Sp 为偏心系数
导读
标准制订的背景 相关理论研究与结论 标准重要条款解读
材料 结构 试验类别
标准制订的背景
标准制订背景
❖ 为了实现变频，必须将电压和频率稳定的交流电，变换为电 压或频率可变的交流电，这一装置称作“变频器”。
❖ 为了产生可变的电压和频率，变频器首先要把电源的交流电 变换为直流电(DC)，把直流电(DC)变换为交流电(AC)的装置， 其科学术语为“inverter”(逆变器)。后来产品本身就被命 名为“inverter”，中文为“变频器”。
电缆输送高次谐波电力的危害
➢变频电力电缆产生高次谐波的辐射危害
变频器的输出电压和电流波形如下图所示
●在变频条件下电力电缆是传输经变频器电力“加工”的具有高次谐波 的电力，高次谐波的辐射危害主要有：
变频专用电缆结构分析
变频器专用电缆对称3+3结构浅析1 引言变频电缆，顾名思义为变频器专用电缆。
是用来传输电能的，有着较高的电压等级。
这就要求我们在设计变频电缆的结构时不单单要考虑外界环境对变频电缆的影响，由于其多数都敷设于室内，我们还要着重的考虑变频电缆对外界环境的影响。
于是对于变频电缆的结构也就有了特殊的要求。
虽然目前国内各大企业对变频电缆的结构说法不一，都相应的制定了自己的企业标准，但都比较倾向于对称3+3的结构。
相信在不久的将来就会得到统一。
在此，笔者收集并总结了部分关于变频电缆对称3+3结构的资料，希望能对变频电缆的发展尽一份绵薄之力。
变频电缆目前选用了交联聚乙烯为绝缘材料，实际工作中承受的频率变化范围为30~300HZ，变频电缆有着抵抗高次谐波、减小与外界环境相互干扰等优点，主要敷设的地点为室内，这使得变频电缆的运行与周围的供电或用电设备有了非常密切的关系，于是就需要有一种特殊的结构来解决这种复杂的相互关系。
因此便产生了对称3+3的结构。
下面将对其作具体的说明。
2外部环境对变频电缆的影响及解决办法外部环境对变频电缆的影响主要是变频器产生的高次谐波的影响。
对于交—直—交型的变频器，由于采用了开关的切换技术，使其输出的不再是正弦波，而是可分解为正弦基波和高次谐波的阶梯波。
以普通的3+1型电力电缆为例，完整的三项供电系统，当三项电流平衡时，其中性线芯的电流为零；当高次谐波产生时，经过电缆的多次反射，便会出现对此的波峰与波峰或波谷与波谷相叠加的机会，电缆越长叠加机会越多表现得也就越明显。
加之电缆这个大的电容本身对高次谐波就有着放大的作用，对于3+1型电缆，高次谐波产生的电流分量在中性线芯内无相位差，这样一来电流将会叠加成原分量的数倍，中性线芯在高频脉冲下很快就会被击穿。
为了解决这个问题，我们将3+1型的电缆中的1芯分成了三份，以对称的方式做成3+3结构，结构图如下：这样，三个中性线芯的相位一次滞后120°，形成了一个对称平衡的状态，使得电流不会型叠加，有效的减小了高次谐波对变频电缆的危害。
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本
1. 引言
本文档是关于ABB变频器用中压电力电缆样本的介绍和说明。
中压电力电缆在ABB变频器系统中起着关键作用，它能够提供稳定和可靠的电力供应，确保变频器系统的正常运行。
本文档将详细介绍ABB变频器用中压电力电缆的特点、规格和应用场景。
2. 中压电力电缆的特点
中压电力电缆是一种专门用于输送中压电力的电缆，具有以下特点：
高可靠性：中压电力电缆采用优质的绝缘材料和导体材料，能够提供稳定和可靠的电力输送。
耐压性强：中压电力电缆能够承受高电压和大电流的传输，不会出现过载和短路的情况。
耐腐蚀性好：中压电力电缆的外护套材料具有良好的耐腐蚀性能，能够适应各种恶劣环境条件。
3. 中压电力电缆的规格
ABB变频器用中压电力电缆的规格如下：
额定电压：6kV 35kV
导体材料：铜或铝
绝缘材料：交联聚乙烯（XLPE）
外护套材料：聚氯乙烯（PVC）或聚乙烯（PE）
构造：单芯或多芯
4. 应用场景
ABB变频器用中压电力电缆适用于以下应用场景：
工业领域：ABB变频器系统在工业领域中被广泛应用，中压电力电缆能够满足工业生产对电力供应的需求。
建筑领域：建筑领域中的电力供应也需要中压电力电缆进行输送，ABB变频器用中压电力电缆能够确保建筑物内部正常的电力使用。
5.
本文介绍了ABB变频器用中压电力电缆的样本，包括其特点、规格和应用场景。
中压电力电缆作为ABB变频器系统的重要组成部分，需要具备高可靠性、耐压性强和耐腐蚀性好等特点。
在工业和建筑领域中，ABB变频器用中压电力电缆能够提供稳定和可靠的电力供应，保证系统的正常运行。
变频电缆
变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中作输送电能用,能保持变频器正常工作,不受电磁场干扰,.尤其适用于电力、环保、石油、化工、煤矿、铁路、制药、矿山设备、冶金钢铁、网络通信、装备制造、造纸业等行业。
变频电缆相关参数下面安徽康泰来为您分享！一、变频电缆产品性能：1、BPYJVP12R、ZR-BPYJVP12R、BPYJVPX13R、ZR- BPYJVPX13R 型设计采用第5类软绞合铜导体。
2、交联聚乙烯绝缘，耐温耐候性好；3、低传输阻抗，电磁兼容性好。
4、低工作电容。
5、良好的抗干扰和低辐射性能。
6、对成的三芯电缆结构设计，具有比四芯电缆更好的传输性能。
二、变频电缆型号名称：BPYJVTP2交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕+铜带绕包屏蔽变频电缆ZR-BPYJVTP2交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕+铜带绕包屏蔽阻燃型变频电缆BPYJVP12R交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽变频软电缆ZR-BPYJVP12R交联聚乙烯绝缘聚氯乙烯护套铜带绕包+铜丝编织双屏蔽阻燃变频软电缆BPYJVPX13R交联聚乙烯绝缘聚氯乙烯护套铝带绕包+镀锡铜丝编织双屏蔽变频软电缆ZR-BPYJVPX13R交联聚乙烯绝缘聚氯乙烯护套铝带绕包+镀锡铜丝编织双屏蔽阻燃变频软电缆特种变频电缆BPGGP 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。
BPGGP2 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。
BPGGPP2 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGGP3 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
BPGVFP 硅橡胶绝缘丁护套铜丝编织屏蔽耐高温变频电力电缆。
BPGVFP2 硅橡胶绝缘丁护套铜带绕包屏蔽耐高温变频电力电缆。
BPGVFPP2 硅橡胶绝缘丁护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。
BPGVFP3 硅橡胶绝缘丁护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。
变频电缆选型样本资料下载
Frequency Converter Cable变频电缆－选型样本变频电缆Frequency Converter Cable变频电缆主要用于变频电源和变频电机之间连接用的电缆，以及额定电压1kV及以下的输配电线路中，作输送电能用。
尤其适用于造纸、冶金、纺织、金属加工、矿山、铁路和食品加工等行业。
Frequency Converter cable is mainly used as the connection cable between frequency converter power supply and frequency converter motor. And it is also used to transmit power on distribution line of rated voltage 1kv or lower. It is specially used in the fi eld of paper-making, metallurgy, textile mill, metalworking, mine, railway and packinghouse etc.一、使用条件Working Condition1、额定电压U0/U：0.6/1kV。
2、电缆导体长期允许最高温度为90℃，短路时最高温度为250℃（最长持续时间为5秒）。
3、安装敷设环境温度不低于0℃，固定敷设时环境温度不低于-10℃。
4、电缆允许最小弯曲半径不小于15D（D-电缆外径，mm）。
1: Rated voltage U0/U：0.6/1kV2: Max temperature of cable conductor for Long-term working is 90℃. Max. working temperature of cable conductor is 250℃ during short circuit (the longest lasting time shall be no more than 5 seconds).3: Environment temperature for installing is no less than 0℃and -10℃ for fi xed installing.4: Min bending radium allowed by cable is no less than 15D. (D means outer diameter of cable with unit “mm”)二、产品性能Product Performance1、BPYJVP12R、ZR-BPYJVP12R、BPYJVPX13R、ZR-BPYJVPX13R型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。
变频器专用电缆
变频器专用电缆变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。
【详细说明】执行尺度耐火型耐火特性符合GB/T19216.11、GB/T19216.21规定产物特点及用途：变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。
型号暗示方法电缆布局参数BPYJVP--铜丝导体+铜带绕包屏蔽，电缆外径尺寸及电缆截流量BPYJVP--铜带绕包+铜丝编织屏蔽，电缆外径尺寸及电缆截流量变频器控制道理与接线尺度型号及名称主要技术指标：1．成品电缆导体直流电阻(符合GB3956规定)2．成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ×km。
聚氯乙烯绝缘应不小于50 MΩ×km。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4．屏蔽层传输阻抗电缆在100MHz时传输阻抗等于或小于100Ω/m。
耐高温变频器专用电缆用于石油、化工、发电、冶金等工矿企业，在高、低温、酸、碱、油、水及腐蚀气体的恶劣环境中频率控制传动系统中作供电电缆或连接电缆。
使用特性：较低的有效电容。
具有良好的耐火燃烧性能，可用于危险区域。
低传输阻抗。
该电缆含有屏蔽层、以防止电磁干扰，传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量，低传输阻抗可提供良好的电磁相容性对称的三芯设计，更好的电磁相容性。
三根耐侯耐温树脂绝缘线芯在缝隙处均匀等距绞合，形成一个真正的同芯布局。
额定电压：0.6/1KV耐温:硅橡胶绝缘-40℃-180℃.F4绝缘-40℃-275℃底子型号及名称电缆布局参数电缆规格变频调速技术是21世纪新兴的工业应用技术之一，它具有调速范围宽、调速精度高、传输功率不变、高可靠性、节能效果好等一系列其他调速系统不克不及比拟的长处，因而，在现代工业的各个领域，例如：钢铁、石油化工、电站建设、轻工、纺工等调速控制系统及各种自动化出产流水线上逐步代替电磁调速或直流调速方式而取得了越来越广泛的应用。
ABB 变频器用中压电力电缆样本
ABB 变频器用中压电力电缆样本ABB 变频器用中压电力电缆样本1.引言1.1 目的本文档旨在提供ABB变频器用的中压电力电缆样本的相关信息，包括电缆规格、技术指标、安装要求等。
1.2 适用范围本文档适用于ABB变频器的中压电力电缆的采购、安装和使用。
2.术语与缩略语2.1 术语在本文档中，以下术语适用：________●ABB：________著名的瑞士电气公司ABB（ASEA BrownBoveri Ltd.）●变频器：________调节电源频率以控制电动机或其他电力设备运行速度的电气装置。
2.2 缩略语以下是在本文档中使用的常见缩略语：________●PVC：________聚氯乙烯（Polyvinyl Chloride）●XLPE：________交联聚乙烯（Cross-Linked Polyethylene）●CU：________铜（Copper）●AL：________铝（Aluminum）●PVC/XLPE：________聚氯乙烯/交联聚乙烯绝缘3.电缆规格3.1 类型根据实际需求，ABB变频器用中压电力电缆可以有不同的类型，例如：________●单芯电缆●多芯电缆3.2 电缆截面积电缆的截面积取决于所需的电流载荷和系统电压等因素。
3.3 绝缘材料根据实际需求，ABB变频器用中压电力电缆的绝缘材料可以是PVC或XLPE。
4.技术指标4.1 电压等级中压电力电缆的电压等级通常为3kV、6kV或10kV。
4.2 导体材料导体可以是铜（CU）或铝（AL）4.3 绝缘耐压电缆绝缘的耐压水平应符合国家标准或相关行业标准的要求。
4.4 温度等级电缆的温度等级应满足实际工作环境的要求。
4.5 敷设方式电缆可以埋地敷设、架空敷设或管道敷设，具体敷设方式应根据实际情况确定。
5.安装要求5.1 敷设电缆敷设应符合相关国家标准或行业标准的要求。
5.2 运行环境电缆的运行环境包括温度、湿度等因素，应在规定范围内运行。
