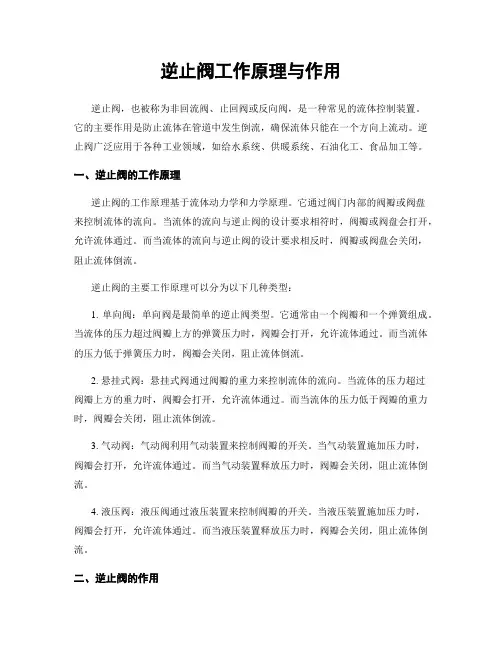

逆止阀工作原理与作用

逆止阀工作原理与作用-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

逆止阀的安装要求与分类

1、基本要求

逆止式排水器作为排水设施的一个关键的部位，需满足以下要求：

①逆止阀的开启水头应为2～3cm，10cm水头内达到设计流量，且厂家提

供5cm、10cm及20cm水头下的排水流量。

②应在水压力0～200Kpa作用下，保证逆向不渗漏。

③逆止阀应分为固定和可拆卸两部分部件，固定部分部件使用年限不少于

50年，可拆

卸部分部件使用年限不少于10年。

④止回性是逆止阀不发生渠道漏水的重要性能，各部件之间应做好密封，

防止渠水外渗。

⑤逆止阀应设置止水环，嵌入混凝土内，避免产生新的渗漏通道。止水环

需设置牢靠，便于施工。与土工膜采用粘接垫粘结，粘接垫与土工膜及

逆止阀应粘接牢靠。

⑥逆止阀制造材料必须满足饮用水相关要求，对水质无污染。如PVC-U中

不得使用铅盐稳定剂，氯乙烯单体含量不应大于1.0mg/kg。

⑦逆止阀与集水管之间应采用三通或四通连接。

⑧渠道及建筑物底板采用球型逆止阀，边坡及边墙采用拍门式逆止阀。

⑨逆止阀周围粗砂必须回填密实。

⑩砼浇筑后，阀门不应与砼粘结在一起，以便于更换。

2、球型逆止阀

除满足基本要求外，还应满足以下要求：

①阀门及阀盖为尼龙材料；

②密封球为空心钢球外加10mm厚密封橡胶，橡胶为无毒天然橡胶，密封球

的比重应满足逆止阀开启水头的要求。

③铜滤网位于阀盖内侧。

④阀体及阀盖应满足固定部分使用年限，密封球及铜铝网应满足可拆卸部分使

用年限。

⑤阀盖外侧应有防尘膜，防止施工期间砂石等杂物进入阀体内，待工程完工后

撕下。

⑥阀盖外表面应与砼表面齐平。

3、拍门式逆止阀

除满足基本要求外，还应满足以下要求：

①阀壳及阀盖应满足固定部分使用年限，其它部件应满足可拆卸部分使用年

限。

②阀盖外侧应有防尘膜，防止施工期间砂石等杂物进入阀体内，待工程完工后

撕下。

③安装时拍门轴应保持水平，当坡面或边墙表面坡度缓于70度时，逆止阀中

轴线应垂直于坡面或边墙外表面，阀盖外表面应与砼表面齐平。当坡面或边墙表面坡度陡于70度时，逆止阀中轴线与水平面夹角α不小于20度，阀盖外表面下部与砼表面齐平。

4、三通、四通及连接管

排水设施中的三通、四通、连接管及波纹管，应采用无毒硬聚氯乙烯管材和管件，成品颜色为白色。

管材和管件额度生产中不得使用铅盐稳定剂，管材及管件的氯乙烯单体含量不应大于1.0mg/kg，其它应符合《给水用硬聚氯乙烯管材》（GB/10002.1-2006）及《给水用硬聚氯乙烯管材》要求。管材及管件的卫生性能按输送饮用水相关标准执行。

换填层下部排水设施中的波纹管与三通的连接应当密封，可采用粘结或弹性密封圈连接，连接性能应符合上述标准要求。粘接及密封材料应符合输送饮用水相关标准。

集水暗管、连接管与三通或四通可采用插接，插接长度应与承口深度一致。

连接管与逆止阀可采用插接，插接长度不小于50mm，并应满足逆止阀固定要求。

逆止阀质量检测标准及检测方法

1确证在阀门内腔和与之相连接的管道内工作，介质没有压力。2准备好拆卸阀门的场所，防止堆放时损坏零件。3准备好必要的测绘用器具。

8.2.2 逆止阀检修步骤、1阀门解体2松开盖板螺母，取下盖板。3取出六合环挡圈。4用专用工具将阀盖吊出阀体，取下填料压圈。5将六合环分块取出。6用专用工具将阀盖吊出阀体，取下填料压圈。7对升降阀瓣可直接取出，检查阀芯与阀座接合面情况，确定修理方法。8对旋起式阀瓣，可将其连接架之固定销轴取下，然后将阀瓣从连接架上取下，检查接触面情况。9将阀门盖好，贴好封条。3检查修理：1检查阀体部分应无砂眼、裂纹及冲刷腐蚀等缺陷，发现后应进行补焊处理。2阀座密封面应用手工或机械的方法研磨，消除其表面沟槽、坑点，使密封面达到规定的质量要求。3阀瓣密封面的缺陷可用平板研磨，砂布研磨等方法消除，若缺陷较严重的阀瓣可送车床车光后，进行对研。4阀盖进行清理，去掉其体上的密封填料，将填料压环及各处打磨干净，检查阀盖密封体间隙符合要求，提升螺母应保证丝扣部分完好，螺母灵活好用。5修理六合环，表面平整与卡槽间隙符合要求，否则应进行加工。6阀瓣升降式阀门，阀瓣与定位套全部打磨干净，除去锈垢，试验是否灵活。7旋启式逆止阀，其固定销轴应完整、平直。与固定端连接可靠。垂直方向范围内自由抬起和下落，轴端不应有卡涩现象。4逆止阀的组装1将阀瓣置于阀体内，对旋启式逆止阀则将阀瓣与连接架用销轴连接可靠，然后将连接架与阀体内固定端用轴连接。2将阀盖放入阀体内，按要求填加密封压好。3填料压环套在阀盖密封部位，将填料压好。4六合环分段装复各部间隙均匀，然后用挡圈防脱。5将盖板装复压在六合环上，旋紧盖板上螺母，使自密封填料压紧。.6阀门及周围场地清扫干净。7由运行人员检查设备文明环境，验收合格后，终结工作票。8.随炉共同进行水压试验，检查盘根处无渗水，为合格。1逆止阀检修质量标准1阀体内清洁，无锈垢及冲刷腐蚀。出入口畅通无杂物。2阀瓣及阀座密封面应无坑点、沟槽和腐蚀，密封面全圈光亮，表面光洁度在以下，接触面宽度应为全部口宽的2/3以上。3螺栓丝扣部分完好，无断扣、咬扣现象，螺母应灵活，手动应旋到螺栓丝扣底部，组合时应涂以石墨粉。4各环块应完整清洁，无变形，放入卡槽内应灵活，与槽上下侧面间隙为0.5mm，六合环放入卡槽高度应一致。5垂直上下启座的阀瓣，其上部应与导向套配合灵活，无卡涩，间隙为0.3-0.5mm。6旋启式逆止阀其阀瓣与阀体固定端连接应灵活，可靠，抬起阀瓣后靠自重应能自由落下，并与阀座密封面密封完好，不得有可见间隙。7所用填料应
