空调防排烟设计各个风速的确定

合集下载

暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

暖通规范中关于各类常见风速的规定一、各类风口风速规定1、采暖风口1.1、采用热风采暖系统时,应遵守下列规定:送风口的送风速度V（m/s），应根据送风口的高度、型式及布置经过计算确定，当送风口位于房间上部时，送风速度宜取：V= 5~15m/s；当送风口位于离地不高处时，送风速度宜取：V =0.3m/s~0.7m/s；回风口的回风速度，宜取：V=0.3m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜大于6 m/s，高大外门不应大于25m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）注：风口风速应按实际有效面积计算，一般百叶风口的遮挡率取50%。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.82.2、自然通风系统的进排风口风速宜按下表采用：来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.42.3、机械通风的进排风口风速宜按下表采用：来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

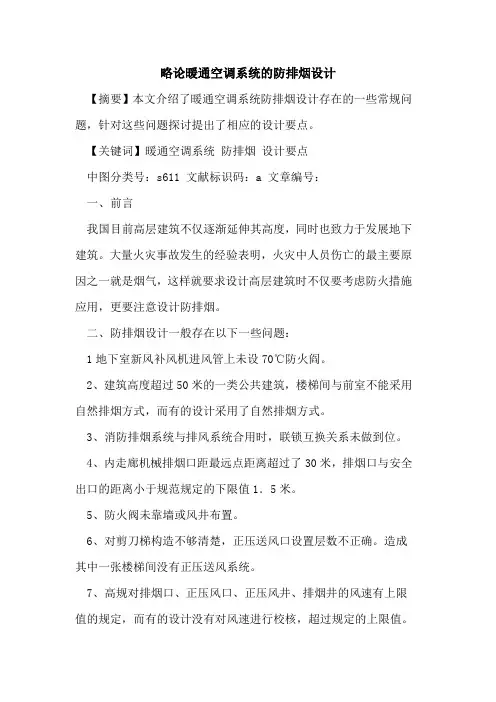

略论暖通空调系统防排烟设计

略论暖通空调系统的防排烟设计【摘要】本文介绍了暖通空调系统防排烟设计存在的一些常规问题，针对这些问题探讨提出了相应的设计要点。

【关键词】暖通空调系统防排烟设计要点中图分类号：s611 文献标识码：a 文章编号：一、前言我国目前高层建筑不仅逐渐延伸其高度，同时也致力于发展地下建筑。

大量火灾事故发生的经验表明，火灾中人员伤亡的最主要原因之一就是烟气，这样就要求设计高层建筑时不仅要考虑防火措施应用，更要注意设计防排烟。

二、防排烟设计一般存在以下一些问题：1地下室新风补风机进风管上未设70℃防火阎。

2、建筑高度超过50米的一类公共建筑，楼梯间与前室不能采用自然排烟方式，而有的设计采用了自然排烟方式。

3、消防排烟系统与排风系统合用时，联锁互换关系未做到位。

4、内走廊机械排烟口距最远点距离超过了30米，排烟口与安全出口的距离小于规范规定的下限值1．5米。

5、防火阀未靠墙或风井布置。

6、对剪刀梯构造不够清楚，正压送风口设置层数不正确。

造成其中一张楼梯间没有正压送风系统。

7、高规对排烟口、正压风口、正压风井、排烟井的风速有上限值的规定，而有的设计没有对风速进行校核，超过规定的上限值。

8、排烟口应有自动或手动开启装置，而往往缺手动开启装置。

三、防排烟设计要点1、防烟楼梯间、消防电梯前室及合用前室的防烟设施按消防规范要求进行设计;机械加压送风系统的送风机均屋顶放置。

设计在顶棚或靠近顶棚的墙上的排烟口与附近安全出口沿走道方向相邻之间的最小水平距离不能小于1.5m，设计时，排烟口应尽量布置在与人流疏散方向相反的位置，即远离疏散口。

2、长度超过20m的内走道、面积超过50㎡且经常有人停留的地下无窗房间均设有机械排烟设施;同时,各机械排烟系统按规范要求设置相应的消防补风系统。

《高规》第8．4．1．1条规定，长度超过20 m无直接自然通风的走道、虽有直接自然通风但长度超过《建筑设计防火规范》g劭16—87(2001 60 m的内走道应设机械排烟；年版)(以下简称《建规》)第5．1．1a条规定，长度超过20 m无直接自然通风的走道或有直接自然通风但长度超过40 m的疏散内走道应设机械排烟；《人民防空工程设计防火规范》gb50098—98(2001年版)(以下简称《人防设计规范》)第6．1．2条规定，总长度大于20 m的疏散走道应设机械排烟。

暖通设计中风管、风口、风井风速的选取总结

排烟风口风速不宜大于10m/s 老火规9.4.6-6 （注意：如果是商场那种划分很多防烟分区的，排烟口的大小要用风量除以2再算，因为着火时是开两个风口）（注意：排烟口面积求出后，除以0.75的遮挡系数，即为排烟口面积）排烟补风的送风口按措施4.8.5机械补风口不宜大于10，公共聚集场所不宜大于5，自然补风口不宜大于39.3.6 机械加压送风防烟系统中送风口的风速不宜大于7m/s。

（老火规）风管如下（老火规）：9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：1 采用金属管道时，不宜大于20m/s；2 采用非金属管道时，不宜大于15m/s。

但是有消声要求的，风管风速见暖规表10.1.5消防排烟风井和消防补风风井的风速多少合适？不大于15，10-15米左右比较合适。

没有不小于多少的固定，但是个人觉得小于5不太好。

按老防火规范9.1.6 9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：1 采用金属管道时，不宜大于20m/s；2 采用非金属管道时，不宜大于15m/s。

有时喉部风速为18什么的也没事，因为规范写的是不宜。

风井内的风速7~8一般，最大不超过10.不超过10主要是指排烟，报批稿要求排烟风井风速不超10，排风什么的可以稍微大点。

地下车库通风、空调风管内风速：民规条文说明81页6.6.3条，风速最高10.9.4.8 排烟风机的设置应符合下列规定：1 排烟风机的全压应满足排烟系统最不利环路的要求。

其排烟量应考虑10%～20%的漏风量；2 排烟风机可采用离心风机或排烟专用的轴流风机；3 排烟风机应能在280℃的环境条件下连续工作不少于30min；4 在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。

新风送、排风风管风速：按措施64页表4.6.11.双百的遮挡系数一般取0.75。

风量风速计算方法

一、室内风管风速选择表12注：民用住在W35dB（A）,商务办公W45dB（A）二、室内风口风速选择表12345678三、通风系统设计1回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5〜4.0m/s风机盘管接风管的风速：通常为1.5〜2.0m/s，不能大于2.5m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5〜1.5之间•实际上这要看装饰要求而定，如250X250的散流器，间距一般在3.5米左右，320X320米在4.2米左右.四、风管、风口分类1、风管分类1）按风管材料A、镀锌钢板风管：常用在空调送、回风管道（优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm）B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上（要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求）C、无机玻璃钢风管：常用于消防防排烟系统（优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难）D、硅酸盐板风管：常用排烟管道（优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高）E、复合保温板风管：常用有：上海万博（铝箔聚氨酯）、湖南中野（酚醛树脂）、北京百夏（BBS）、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管（在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高）G、其他风管：土建、砖茄、布风管等2）按风管作用分：送风、回风、排风、新风管等3）按风管内风速分：低速、高速风2、风口分类：1）按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2）按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分一流程二：系统风量计算一流程三：确定送风方式一流程四：确定风管布置一流程五：计算风管尺寸一流程六：风口设计选型一流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式：G=3600Q q/p(h n—h s)=3600Q X/PC(t n-t s)(m3/h)Q q、Q x—室内总全冷负荷和总显冷负荷(KW)H n—室内空气焓值(KJ/Kg)H s—送风焓值(KJ/Kg)t n—室内温度(°C)t s—送风温度(C)C—空气定压比热［KJ/(Kg.C)］，可取1.01KJ/(Kg.C)P—空气密度(Kg/m?),在标准大气压下，空气稳定20C时，取1.2Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式：S=G/3600V确定主风管及各分支管截面积S—风管截面积(m2)G—风管内风量(m3/h)V—风管内风速(m/h),—般做设计时候，空调送风主管风速不宜大于6m/h，支管风速不宜大于3m/h,具体风速可参照下表：低速风管内的风速m/s2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：①100、①120、①140、①160、①180、①200、①220、①250、①280、①320、①360、①400、①450、、①500、、①560、、①630、、①700、、①800、、①900、、①1000、、①1120、、①1250、①1400、①1600、、①1800、、①2000矩形常用规格（mm）：120X120、160X120、200X120、250X120、160X160、200X160、250X160、320X160、200X200、250X200、320X200、400X200、500X200、250X250、320X250、400X250、500X250、630X250、320X320、400X320、500X320、630X320、800X320、1000X320、400X400、500X400、630X400、800X400、1000X400、1250X400、500X500、630X500、800X500、1000X500、1250X500、1600X500、630X630、800X630、1000X630、1250X630、1600X630、800X800、1000X800、1250X800、1600X800、2000X800、1000X1000、1250X1000、1600X1000、2000X1000、1600X1250、2000X1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2〜4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◊双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◊单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型,叶片平行于长边为B型◊侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◊可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜W170mm、4此风口也称铰链式风口◊矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）X（B+75）◊三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◊条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◊条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◊自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◊地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向（A）和双向（B）型两种形式、3此风口用于地面送回风，所以不宜做的过大◊遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◊弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R〉1.5米为宜◊网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◊可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◊风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◊圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◊圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◊小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中①126.①205叶片密度大，其余规格叶片单边间距为25mm◊圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24'◊圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◊球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◊球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◊防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◊可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◊可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◊外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◊文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◊带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1）简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8〜1.5Pa/mB、P=PmXLX（l+K）L为风管总长度弯头三通多时，K=3〜5弯头三通少时，K=1〜22）校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m?/h，风速9m/s，得风管尺寸=40000m3/h除以9m/s除以3600s=1.23m'=1.5m*0.82风管尺寸：1500X800mm，而根据矩形常用规格只有：1600X800mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1一般通风系统中常用空气流速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡. (1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中D'—调整后的管径mmD—原设计的管径mm△P—原设计的支管阻力Pa△P'—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中L'—调整后的支管风量m?/hL—原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

空调防排烟设计各个风速的确定

空调、防排烟设计各个风速的确定空调各个风速的确定1.建筑物冷负荷概算指标2.送风风速标准逗留区之最大允许流速m/s人体状态长时间坐短时间坐轻工作重工作应用办公室餐厅商店轻工业工厂、舞厅冷却 m/s加热 m/s3.送风口之最大允许流速m/s应用场所盘形送风口顶棚送风口侧送风口广播室医院疗房饭店房间、会客室百货公司、剧场教室、图书馆、办公室～～～～～～～～～～～～～～4.逗留区流速与人体感觉的关系流速m/s人体感觉0～～～不舒适，停滞空气的感觉理想，舒适基本舒适不舒适，可以吹动薄纸对站立者为舒适感之上限用于工厂和局部空调5.空调房间允许之最大送风温差℃送风方式下列房间高度m.不同送风方式的送风量指标和室内平均流速 ASHRAE7.低速风管系统的最大允许流速m/s注：1.散流器中心距墙不小于，所服务的区域最好为正方形或接近正方形。

2.选用200x200的散流器，500立每小时，射程，风速s,半宽度。

，总宽度为6x6m的区域8.推荐的送风口流速m/s9.低速风管系统的推荐和最大流速m/s通风、空调系统风管内的风速及通过部分部件时的迎面风速（m/s）表8-1推荐风速最大风速部位居住建筑公共建筑工业建筑居住建筑公共建筑工业建筑风机吸入口风机出口~~~~~主风管支风管从支管上接出的风管~~~~~~~~~~~~~~~新风入口空气过滤器换热盘管喷水室暖通空调部件的典型设计风速（m/s）表8-2部件名称迎面风速部件名称迎面风速进风百叶窗风量大于10000 m3/h 风量小于10000 m3/h 排风百叶窗风量大于8000 m3/h 风量小于8000 m3/h ~~加热盘管1.蒸汽和热水盘管2.电加热器裸线式肋片管式~（最小，最大）参见生产厂家资料空气过滤器1.板式过滤器1)黏性滤料2)干式带扩展表面，平板型（粗效）3)褶叠式（中效）4)高效过滤器（HEPA）2.可更换滤料的过滤器卷绕型黏性滤料~同风管风速≤~冷却减湿盘管空气喷淋室喷水型填料型高速喷水型~参见生产厂家资料参见生产厂家资料~卷绕型干式滤料3.电子空气过滤器电离式1、高速送风系统中风管的最大允许风速，按表8-4采用。

2018新版《建筑防烟排烟系统技术标准》规范

2018 新版《建筑防烟排烟系统技术标准》规范重要消息：2018 新版《建筑防烟排烟系统技术标准》规范将从今天开始实施《建筑防烟排烟系统技术标准》(GB51251-2017)《建筑防烟排烟系统技术标准》(GB51251-2017)由中华人民共和国住房和城乡建设部和中华人民共和国国家质量检验检疫总局#于2018 年05 月01 日联合发布，2018 年08 月01 日实施。

前言▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼ 根据建设部《关于印发注: 1表342-1?表3424的风量按开启1个2.0m X 1.6m的双扇门确定。

当采用单扇门时，其风量可乘以系数0.75 计算。

2 表中风量按开启着火层及其上下层，共开启三层的风量计算。

3 表中风量的选取应按建筑高度或层数、风道材料、防火门漏风量等因素综合确定。

3.4.3 封闭避难层(间)、避难走道的机械加压送风量应按避难层(间)、避难走道的净面积每平方米不少于30m3/h 计算。

避难走道前室的送风量应按直接开向前室的疏散门的总断面积乘以 1.0m/s 门洞断面风速计算。

3.4.4 机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布，余压值应符合下列规定：1 前室、封闭避难层(间)与走道之间的压差应为25Pa? 30Pa;2 楼梯间与走道之间的压差应为40Pa? 50Pa;3 当系统余压值超过最大允许压力差时应采取泄压措施。

最大允许压力差应由本标准第3.4.9 条计算确定。

3.4.5 楼梯间或前室的机械加压送风量应按下列公式计算：Lj =L1 + L2 (3.4.5-1)Ls =L1 + L3 (3.4.5-2)式中：Lj ——楼梯间的机械加压送风量;Ls——室的机械加压送风量；L1 ——门开启时，达到规定风速值所需的送风量(m3/s);L2 ---- 门开启时，规定风速值下，其他门缝漏风总量(m3/s);L3――未开启的常闭送风阀的漏风总量(m3/s)。

防排烟系统设计规范要求

防排烟系统设计规范要求1、防烟楼梯间及前室加压送风，余压阀前需安装防火阀，火灾时防火阀70℃熔断关闭，手动复位。

2、机械加压送风防烟系统中送风口的风速不宜大于7m/s。

机械排烟系统中排烟口的风速不宜大于10m/s。

机械补风系统中送风口的风速不宜大于5m/s。

机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：（1）采用金属管道时，不宜大于20m/s；（2）采用非金属管道时，不宜大于15m/s。

3、加压送风管道和排烟补风管道不宜穿过防火分区或其他火灾危险性较大的房间；确需穿过时，应在穿过房间隔墙或楼板处设置防火阀。

4、机械排烟系统担负一个防烟分区时，单位排烟量取60m³/h·㎡，且风机排烟量不应小于7200m³/h；机械排烟系统担负两个及两个以上防烟分区时，单位排烟量取120m³/h·㎡，且风机排烟量应按最大防烟分区面积确定。

5、防烟分区内任一点到排烟口的水平距离不应大于30m .6、公共建筑厨房排油烟管道宜按防火分区设置，且在与竖向排风管连接的支管处应设置150℃动作的防火阀。

7、排烟管接多个排烟口时，每个排烟口单独接的排烟管段需安装手动风量调节阀或采用可调节风量的风口，以备工程后期进行风量平衡调节，同时还应安装电动防火阀，以满足消防联动控制要求。

8、消防楼梯间及前室设有机械加压送风时，应考虑超压泄压。

通常可在楼梯间及前室合适位置设置余压阀，以解决超压打开消防通道门困难的问题，应注意此时余压阀前需安装防火阀，火灾时防火阀70℃熔断关闭，手动复位；也可以在加压风机送风段设旁通管与室外相接，旁通管上设常闭电动控制阀，电动控制阀启闭信号由相应楼梯间的压力传感器提供。

9、用于一个防火分区的排烟风管水平穿越另一个防火分区时，其在穿越的防火分区里的管段耐火极限不应小于一小时，同时该排烟风管应与附近可燃物保持不小于150mm的距离或者采取隔热防火措施；防烟风管穿越前室时，耐火极限不应小于两小时，且应加70℃熔断关闭的常开防火阀。

风量风速计算方法

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

风量风速计算方法

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：～ m/s风机盘管接风管的风速：通常为～ m/s，不能大于 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显着特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m3/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m3)，在标准大气压下，空气稳定20℃时，取 Kg/m3舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m3/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24′◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m3/h，风速9m/s，得风管尺寸=40000m3/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2空调系统低速风管内的空气流速3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D′—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P′—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L′—调整后的支管风量m3/hL —原设计的支管风量m3/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

通风、排风及空调系统风速和压降设计

通风、排风及空调系统风速和压降设计
一、风速
1、自然通风系统空气流速
2、一般通排风系统及空调系统的进排风口的风速（机械）
注：风口风速应按实际有效风口面积计算，一般百叶风口的遮挡率可取50%。

3、机械通风及空调系统中空气流速
注：上表风速取自07版技术措施，其比03版技术措施中的风速大。

4、机械加压送风系统、排烟系统及补风系统的风速：
管道
风口
5、多台风机并联运行的通风系统，应在各自管道上装设止
回装置（即止回阀或联动风阀）。

当采用止回阀时，其通过风速一般应大于8m/s。

二、风量附加值
1、一般通风、空调系统附加5~10%。

2、防排烟系统附加10~20%。

三、压力损失计算
1、通风机压力附加
(1)、定转速通风机
注：在风道管网计算时不考虑管道漏风量。

(2)、变转速通风机
变转速通风机压力无需附加，但是风机电动机的功率应在计算值上附加15~20%。

2、系统压降
（1）、通风机、空调系统送风机静压的估算应该等于管网的总压力损失加上空气通过过滤器、喷水式、加热器等空气处理设备的压力损失之和。

（2）管网总压力损失
一般的进风、排风系统和空调系统，管网压力总损失△P: △P=△P m XL(1+K)
注：1＜△P m＜1.5
K的取值:配件较少时K=1~2
配件较多时K=3~5。

暖通示范中有关各类常见风管风速,风口风速,水管流速的规定

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）2.8.152、送排回风口2.1、进风、排风口风速（m/s）来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.1.4.8来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.4来源：GB50736-2012《民用建筑供暖通风与空气调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜小于8m/s，且不宜大于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民用建筑工程设计技术措施/暖通空调·动力》（2009年版）4.2.102.5、侧送和散流器平送的出口风速采用2m/s~5m/s。

孔板下送风的出口风速，从理论上讲可以采用较高的数值。

因为在一定条件下，出口风速较高时，要求稳压层内的静压也较高，这会使送风较均匀;同时，由于送风速度衰减快，对人员活动区的风速影响较小。

但当稳压层内的静压过高时，会使漏风量增加，并产生一定的噪声。

一般采用3m/s"'_'5m/s 为宜。

条缝形风口气流轴心速度衰减较快，对舒适性空调，其出口风速宜为2m/s~4m/s 。

喷口送风的出口风速是根据射流未端到达人员活动区的轴心风速与平均风速经计算确定。

防排烟规范

1、GB50045-95 中8.1.5 条：机械加压送风和机械排烟的风速，应符合下列规定：采用金属风道时，不应大于20m/s。

采用内表面光滑的混凝土等非金属材料风道时，不应大于15m/s。

送风口的风速不宜大于7m/s；排烟口的风速不宜大于10m/s。

下列部位应设置独立的机械加压送风的防烟设施；不具备自然排烟条件的防烟楼梯间、消防电梯间前室或者合用前室。

采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室。

封闭避难层(间)。

高层建造防烟楼梯间及其前室、合用前室和消防电梯间前室的机械加压送风量应由计算确定，或者按表的规定。

当计算值和本表不一致时，应按两者中较大值确定。

防烟楼梯间(前室不送风)的加压送风量系统负担层数<20 层加压送风量(m3 ) 25000~30000防烟楼梯间及其合用前室的分别加压送风量系统负担层楼<20 层20 层~32 层送风部位防烟楼梯间合用前室防烟楼梯间合用前室加压送风量(m 3/h)16000~20000 12000~16000 20000~25000 18000~22000上四个表的风量按开启 2.00m×1.60m 的双扇门确定。

当采用单扇门时，其风量可乘以 0.75 系数计算；当有两个或者两个以上出入口时，其风量应乘以 1.50~1.75 系数计算。

开启门时，通过门的风速不宜小于 0.70m/s 。

风量上下限选取应按层数、风道材料、防火门漏风风量等因素综合比较确定。

层数超过三十二层的高层建造，其送风系统及送风量应分段设计。

防烟楼梯间采用自然排烟、前室或者合用前室不具备自然排烟条件时的送风量系统负担层数 <20 层 20 层~30 层加压送风量(m 3 /h)22000~27000 28000~32000消防电梯间前室的加压送风量系统负担层数 <20 层 20 层~30 层加压送风量(m 3 /h)15000~20000 22000~2700035000~4000020 层~30 层剪刀楼梯间可合用一个风道，其风量应按二个楼梯间风量计算，送风口应分别设置。

暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

暖通规范中关于各类常见风速得规定一、各类风口风速规定1、采暖风口1、1、采用热风采暖系统时,应遵守下列规定:送风口得送风速度V(m/s),应根据送风口得高度、型式及布置经过计算确定,当送风口位于房间上部时,送风速度宜取:V= 5~15m/s;当送风口位于离地不高处时,送风速度宜取:V =0、3m/s~0、7m/s;回风口得回风速度,宜取:V=0、3m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、71、2、热风幕得送风速度:公共建筑得外门,风速不宜大于6 m/s,高大外门不应大于25m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)2、8、152、送排回风口2、1、进风、排风口风速(m/s)注:风口风速应按实际有效面积计算,一般百叶风口得遮挡率取50%。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、1、4、82、2、自然通风系统得进排风口风速宜按下表采用:来源GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、42、3、机械通风得进排风口风速宜按下表采用:来源:GB50736-2012《民用建筑供暖通风与空气调节设计规范》6、6、52、4、厨房排风系统得风管风速不宜小于8m/s,且不宜大于10m/s;排风罩接风管得喉部风速应取4~5m/s。

来源:《全国民用建筑工程设计技术措施/暖通空调·动力》(2009年版)4、2、102、5、侧送与散流器平送得出口风速采用2m/s~5m/s。

孔板下送风得出口风速,从理论上讲可以采用较高得数值。

因为在一定条件下,出口风速较高时,要求稳压层内得静压也较高,这会使送风较均匀;同时,由于送风速度衰减快,对人员活动区得风速影响较小。

但当稳压层内得静压过高时,会使漏风量增加,并产生一定得噪声。

一般采用3m/s"'_'5m/s 为宜。

风量风速计算方法

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：～ m/s风机盘管接风管的风速：通常为～ m/s，不能大于 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在～之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在米左右，320×320米在米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统每个系统在扫描区域………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为～mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=㎡=*风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）空调系统低速风管内的空气流速表6-2-2表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

空调、防排烟设计各个风速的确定

空调、防排烟设计各个风速的确定1.建筑物冷负荷概算指标2.送风风速标准逗留区之最大允许流速m/s4.逗留区流速与人体感觉的关系5.空调房间允许之最大送风温差℃6.不同送风方式的送风量指标和室内平均流速 ASHRAE7.低速风管系统的最大允许流速m/s注：1.散流器中心距墙不小于1.0m，所服务的区域最好为正方形或接近正方形。

2.选用200x200的散流器，500立每小时，射程4.27m，风速3.5m/s,半宽度。

3.27x0.8=3.2，总宽度为6x6m的区域8.推荐的送风口流速m/s9.低速风管系统的推荐和最大流速m/s通风、空调系统风管内的风速及通过部分部件时的迎面风速（m/s）表8-1部位推荐风速最大风速居住建筑公共建筑工业建筑居住建筑公共建筑工业建筑风机吸入口风机出口3.55.0~8.04.06.5~10.05.08.0~12.04.58.55.07.5~11.07.08.5~14.0主风管支风管从支管上接出的风管3.5~4.53.02.55.0~6.53.0~4.53.0~3.56.0~9.04.0~5.04.04.0~6.03.5~5.03.0~4.05.5~8.04.0~6.54.0~6.06.5~11.05.0~9.05.0~8.0新风入口空气过滤器换热盘管喷水室3.51.22.04.01.52.252.54.51.752.52.34.01.52.254.51.752.53.05.02.03.03.0暖通空调部件的典型设计风速（m/s）表8-2部件名称迎面风速部件名称迎面风速进风百叶窗风量大于10000 m3/h 风量小于10000 m3/h 排风百叶窗风量大于8000 m3/h 风量小于8000 m3/h 2.0~6.02.02.5~8.02.5加热盘管1.蒸汽和热水盘管2.电加热器裸线式肋片管式2.5~5.0（最小1.0，最大8.0）参见生产厂家资料空气过滤器1.板式过滤器1)黏性滤料2)干式带扩展表面，平板型（粗效）3)褶叠式（中效）4)高效过滤器（HEPA）2.可更换滤料的过滤器卷绕型黏性滤料1.0~4.0同风管风速≤3.81.32.51.00.8~1.8冷却减湿盘管空气喷淋室喷水型填料型高速喷水型2.0~3.0参见生产厂家资料参见生产厂家资料6.0~9.0卷绕型干式滤料3.电子空气过滤器电离式1、高速送风系统中风管的最大允许风速，按表8-4采用。

防排烟系统设计的规定及要求

防排烟系统设计的规定与要求一、防排烟系统在防灾救灾中起的重要作用当今世界很多重特大火灾事故造成人员大量伤亡和财产的重大损失，主要是火灾现场中的浓烟与烈焰。

两者之间更为危害的还是浓烟。

浓烟给火灾现场受困人员向外逃生增添了很多艰难险阻，乌黑的浓烟使人视线不清，找不到逃生之路，呼吸困难，吸入浓烟还会中毒，甚至窒息死亡，逃不出火场。

另外，浓烟还给进入火场进行救援的人员增加障碍，使人看不见前进道路，行动延缓，搜救目标看不见，错过了很多救人的时间和机会。

有时甚至救人未成，反而被烟火所困，危及救援人员的自身安全。

造成火灾现场人员逃生难，救援人员救灾难的两难现象。

例如：2003年2月18日国大邱市地铁火灾，火灾发生后，车站电力照明设备立即自动断电，没有事故照明灯光，更有毒气浓烟弥漫，浓烟排不出去，地铁站漆黑一片，车上被困人员无法逃生，救援人员因有毒气浓烟威胁，一时难以接近现场救人，造成140人死亡，99人失踪，130人受伤。

又如，2004年8月1日巴拉圭首都亚松森市的“Ycuo Bolanos”多层超市火灾，火灾发生后熊熊大火和滚滚浓烟几分钟席卷了整个超市，因为没有机械排烟系统排烟，救援人员难以开展有效的救人和救火工作，被烟火围困人员无法逃生，造成464人死亡，520人受伤。

这两起特大伤亡的火灾事故足以说明火灾浓烟的危害性，更说明了机械排烟系统的重要性。

如果这两起火灾的建筑和车上装设了机械排烟系统，且系统启动运作正常的话，及时启动自动排烟风机，把有毒气体和浓烟排走，就不会造成如此重大的伤亡事故。

很多高层建筑、地下工程、交通隧道、公共娱乐场所火灾事故造成人员重大伤亡的惨重教训，使人们清楚地认识到设计安装好防排烟系统和确保系统的性能长期良好的重要性和必要性。

火灾事实告诉我们防排烟系统在火灾发生时能有效地控制烟气的蔓延；且排烟迅速及时，对救人、救灾工作起着关键的作用。

它关系到救灾救人成功与否的重要消防设施，必须要设计安装好，维护保养好，保证使用期长期的性能良好状态。

暖通规范中关于各类常见风管风速、风口风速、水管流速的规定

暖通规范中关于各类常见风管风速、风⼝风速、⽔管流速的规定暖通规范中关于各类常见风速的规定⼀、各类风⼝风速规定1、采暖风⼝1.1、采⽤热风采暖系统时,应遵守下列规定:送风⼝的送风速度V（m/s），应根据送风⼝的⾼度、型式及布置经过计算确定，当送风⼝位于房间上部时，送风速度宜取：V= 5~15m/s；当送风⼝位于离地不⾼处时，送风速度宜取：V =0.3m/s~0.7m/s；回风⼝的回风速度，宜取：V=0.3m/s。

来源：《全国民⽤建筑⼯程设计技术措施/暖通空调·动⼒》（2009年版）2.8.71.2、热风幕的送风速度：公共建筑的外门，风速不宜⼤于6 m/s，⾼⼤外门不应⼤于25m/s。

来源：《全国民⽤建筑⼯程设计技术措施/暖通空调·动⼒》（2009年版）2.8.152、送排回风⼝2.1、进风、排风⼝风速（m/s）注：风⼝风速应按实际有效⾯积计算，⼀般百叶风⼝的遮挡率取50%。

来源：《全国民⽤建筑⼯程设计技术措施/暖通空调·动⼒》（2009年版）4.1.4.82.2、⾃然通风系统的进排风⼝风速宜按下表采⽤：来源GB50736-2012《民⽤建筑供暖通风与空⽓调节设计规范》6.6.42.3、机械通风的进排风⼝风速宜按下表采⽤：来源：GB50736-2012《民⽤建筑供暖通风与空⽓调节设计规范》6.6.52.4、厨房排风系统的风管风速不宜⼩于8m/s，且不宜⼤于10m/s；排风罩接风管的喉部风速应取4~5m/s。

来源：《全国民⽤建筑⼯程设计技术措施/暖通空调·动⼒》（2009年版）4.2.102.5、侧送和散流器平送的出⼝风速采⽤2m/s~5m/s。

孔板下送风的出⼝风速，从理论上讲可以采⽤较⾼的数值。

因为在⼀定条件下，出⼝风速较⾼时，要求稳压层内的静压也较⾼，这会使送风较均匀;同时，由于送风速度衰减快，对⼈员活动区的风速影响较⼩。

但当稳压层内的静压过⾼时，会使漏风量增加，并产⽣⼀定的噪声。

防排烟规范

防烟系统设计一般规定3.1.1建筑防烟系统的设计应根据建筑高度、使用性质等因素，采用自然通风系统或机械加压送风系统。

3.1.2建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室应采用机械加压送风系统。

3.1.3建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，其防烟楼梯间、独立前室、合用前室、共用前室及消防电梯前室应采用自然通风系统；当不能设置自然通风系统时，应采用机械加压送风系统。

防烟系统的选择，尚应符合下列要求：一、当独立前室或合用前室满足下列条件之一时，楼梯间可不设置防烟系统:1）采用敞开的阳台或凹廊；2）设有两个及以上不同朝向的可开启外窗，且独立前室两个外窗面积分别不小于2.0m2，合用前室两个外窗面积分别不小于3.0m2。

第23.1.43.1.51233.1.63.1.73.1.83.1.91.2.3.2.13.2.2，合用前室、共用前室不应小于3.0m2。

3.2.3采用自然通风方式的避难层(间)应设有不同朝向的可开启外窗，其有效面积不应小于该避难层（间）地面面积的2%，且每个朝向的面积不应小于2.0m2。

3.2.4可开启外窗应方便直接开启；设置在高处不便于直接开启的可开启外窗应在距地面高度为1.3m～1.5m的位置设置手动开启装置。

机械加压送风设施3.3.1建筑高度大于100m的建筑，其机械加压送风系统应竖向分段独立设置，且每段高度不应超过100m。

3.3.2除本规范另有规定外，采用机械加压送风系统的防烟楼梯间及其前室应分别设置送风井(管)道，送风口（阀）和送风机。

3.3.3建筑高度小于等于50m的建筑，当楼梯间设置加压送风井（管）道确有困难时，楼梯间可采用直灌式加压送风系统，并应符合下列规定：1.建筑高度大于32m的高层建筑，应采用楼梯间两点部位送风的方式，送风口之间距离不宜小于建筑高度的1/2；3.加压送风口不宜设在影响人员疏散的部位。

防排烟设计规范

防排烟设计规范（09年最新修订）一．建筑防排烟的一般规定1.1建筑中的防烟可采用自然通风方式或机械加压送风方式；排烟可采用自然排烟方式或机械排烟方式。

1.2民用建筑下列部位应设置防烟设施：1防烟楼梯间及其前室；2消防电梯间前室或合用前室；3高层建筑的避难层（间）；4人民防空工程避难走道的前室；1.3民用建筑下列部位应设置排烟设施：1高层建筑面积超过100m2、非高层公共建筑中建筑面积大于300 m2且经常有人停留或可燃物较多的地上房间；2总建筑面积大于200 m2或一个房间建筑面积大于50 m2且经常有人停留或可燃物较多的地下、半地下建筑或地下室、半地下室；3多层建筑设置在一、二、三层且房间建筑面积大于200 m2或设置在四层及四层以上或地下、半地下的歌舞娱乐放映游艺场所；高层建筑内设置在首层或二、三层以及设置在地下一层的歌舞娱乐放映游艺场所；4长度超过20m的疏散走道；多层建筑中的公寓、通廊式居住建筑长度大于40m的地上疏散走道；5中庭；6非高层民用建筑及高度大于24m的单层公共建筑中，建筑占地面积大于1000 m2的地上丙类仓库；7汽车库。

1.4防烟与排烟系统中的管道、风口及阀门等必须采用不燃材料制作，且风道不宜采用土建风道；当防排烟系统采用金属管道时，其钢板厚度按《通风与空调工程施工质量验收规范（GB50243-2002）》高压系统选用。

1.5机械加压送风系统、排烟系统和补风系统的风速应符合下列规定：1采用金属管道时，不宜大于20m/s；2采用内表面光滑的混凝土等非金属管道时，不宜大于15m/s；3机械加压送风口不宜大于7m/s；排烟口不宜大于10m/s；机械补风口不宜大于10m/s，公共聚集场所不宜大于5m/s；自然补风口不宜大于3m/s。

1.6加压送风机、排烟风机和用于排烟补风的送风机宜设置在通风机房或室外屋面上。

风机房应采用耐火极限不低于2.0h的隔墙和1.5h的楼板及甲级防火门与其他部位隔开。
