中兴交换机配置流程及配置命令
中兴交换机配置流程和配置命令
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable//创立vlan2
zte(cfg)#config snmp //进入交换机snmp配置模式
zte(cfg-snmp)#create community zte private //创立团体字串,配置为private,暗示该子串zte有读写权限
zte(cfg-snmp)#create view zteview//创立视图
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1//限制用户端口的mac地址学习数量为1个
中兴交换机数据配置流程图
创作时间：二零二一年六月三十日
1.确定交换机管理vlan,本例子为vlan100
2.确定用户vlan,本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况,本例子的所有用户端口都为vlan2
4.确定交换机管理地址,本例子为
5.二一年六月三十日
zte(cfg)#set vlan 100 enable //创立vlan100
中兴交换机配置流程与配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
流程管理-中兴交换机配置流程和配置命令 精品
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
用户端口速率限制
zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位
用户端口广播包限制
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
中兴交换机配置流程和配置命令之欧阳育创编
zte(cfg)#set port 1 description uplink-to-XXX //端口注释
Vlan描述
zte(cfg)#create vlan 100 name guanli //vlan描述
保存交换机数据配置
zte(cfg)#save //保存交换机数据配置
zte(cfg)#exit //退出交换机
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2

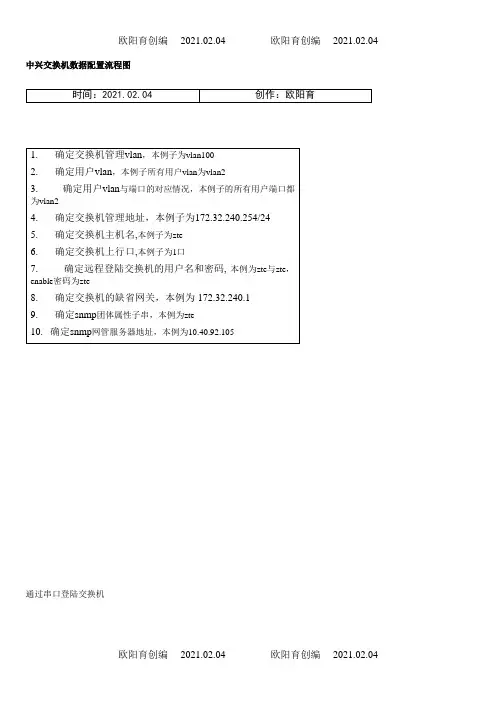

中兴交换机数据配置流程图
时间：2021.02.04
创作：欧阳育
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为172.32.240.254/24
时间：2021.02.04
创作：欧阳育
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg)#set vlan 100 enable //创建vlan100

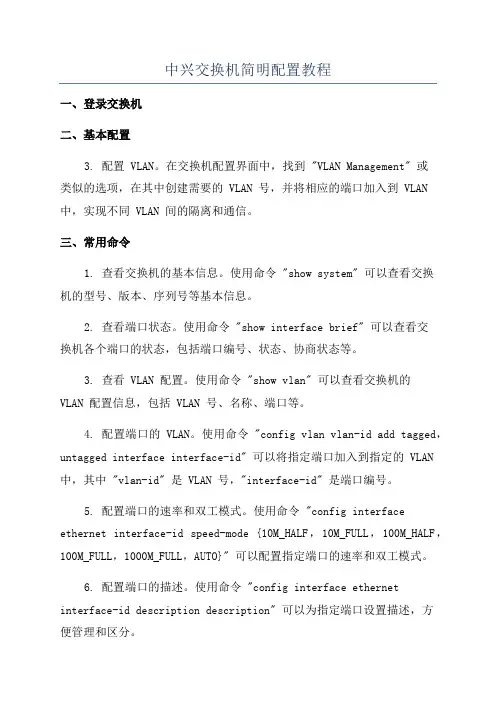

中兴交换机简明配置教程
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。
中兴交换机配置流程和配置命令之欧阳数创编
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
交换机管理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100Байду номын сангаас
中兴交换机配置流程和配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为5.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为9.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac 地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令
时间：二O二一年七月二十九日
中兴交换机数据配置流程图
时间：二O二一年七月二十九日
1.确定交换机管理vlan,本例子为vlan100
2.确定用户vlan,本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况,本例子的所有用户端口都为vlan2
4.确定交换机管理地址,本例子为
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
zte(cfg)#set vlan 100 enable //创立vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式,上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口,以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口,以tag方式
交换机管理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
中兴交换机配置流程和配置命令
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
设置主机名
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式,对端设备也需要这么配置,此时如果端口起不来,可测验考试更改回自适应模式
用户端口vlan配置
用户端口一般以untag方法绑定到指定的vlan,这时候需要配置端口的pvid,该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
交换机办理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置办理IP
zte(cfg-router)#set ipport 0 vlan 100 //将办理IP绑定到办理vlan100
2.串口线的RS232口连接到PC的串口
中兴交换机配置流程和配置命令
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlanid一致
zte(cfg)#setvlan2addport2-24untag//将用户vlan2绑定到用户端口
zte(cfg)#setport2-24pvid2//配置用户端口的pvid
zte(cfg)#setport2-24ingess_limit_modebroadcast//设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#setport2-24macaddress1//限制用户端口的mac地址学习数量为1个
配置端口描述
zte(cfg)#setport1descriptionuplink-to-XXX//端口注释
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
zte(cfg)#setigmpsnoopingaddvlan2//设置igmp监听的vlan为用户vlan
用户端口速率限制
zte(cfg)#setport2-24bandwidthegressonrate1000//设置用户端口的下行速率为1M，以1k为单位
用户端口广播包限制
zte(cfg)#setport2-24bandwidthingressonrate500//配置上行广播包速率
zte(cfg)#setport1duplexfull//上行口配置为强制全双工
中兴交换机配置流程和配置命令
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
中兴交换机数据配置流程图
创作时间：贰零贰壹年柒月贰叁拾日
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为
5.确定交换机主机名,本例子为zte
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令配置流程：1.连接中兴交换机：使用网线连接中兴交换机的管理端口与电脑的网口，确保网络通畅。
2.设置电脑IP地址：将电脑的IP地址设置为与交换机的管理口在同一个网段，例如交换机管理口的IP地址是192.168.1.1，电脑IP地址可以设置为192.168.1.23.打开浏览器：打开电脑上的浏览器，通过输入交换机管理口的IP 地址进入交换机管理页面。
4. 登录交换机：输入交换机的默认用户名和密码进行登录，通常为admin/admin。
5.进入系统配置：登录成功后，进入系统配置界面，配置交换机的基本信息，例如主机名、域名等。
6.配置接口：配置交换机的各个接口，包括端口的状态、速率、双工模式等。
可以配置端口的VLAN、IP地址等信息。
7.配置VLAN：根据网络需求，配置交换机的VLAN信息，包括创建VLAN、配置VLAN端口等。
8.配置静态路由：配置交换机的静态路由，将需要进行转发的目的网络与对应的出口接口进行关联。
9.配置访问控制列表（ACL）：根据网络安全需求，配置ACL来限制特定流量的通过或禁止。
10.配置QoS：配置交换机的QoS策略，用于对网络流量进行调度和优化，以满足不同应用的需求。
11.保存配置：完成以上配置后，通过保存配置将配置信息应用到交换机中，确保配置生效。
常用的配置命令：1. system-view：进入系统视图，进行全局配置。
2. interface interface-type interface-number：进入接口视图，配置接口相关信息。
3. ip address ip-address {mask ， mask-length}：配置接口IP 地址。
4. vlan 10：创建VLAN10。
5. vlan-interface vlan 10：进入VLAN10的接口视图，进行VLAN 的相关配置。
6. vlan 10 to 20：创建VLAN10至VLAN20的VLAN。
中兴交换机配置流程和配置命令之欧阳治创编
zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限
zte(cfg-snmp)#create view zteview //创建视图
时间2021.03.10
创作：欧阳治
4.设置完毕பைடு நூலகம்回车连接
5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing
设置主机名
zte(cfg)#hostname zte
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg-router)#set ipport 0 enable //启用该管理
中兴交换机配置流程和配 置命令
中兴交换机数据配置流程图1. 2. 3.为vlan2确定交换机管理vlan，本例子为vlan100 确定用户vlan，本例子所有用户vlan 为vlan2 确定用户vlan与端口的对应情况，本例子的所有用户端口都确定交换机管理地址，本例子为172.32.240.254/24 确定交换机主机名,本例子为zte 确定交换机上行口,本例子为1口确定远程登陆交换机的用户名和密码, 本例为zte与zte，确定交换机的缺省网关，本例为 172.32.240.1 确定snmp团体属性子串，本例为zte 确定snmp网管服务器地址，本例为10.40.92.1054. 5. 6. 7. 8. 9. 10.enable密码为zte通过串口登陆交换机1. 2. 3.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45) 串口线的RS232口连接到PC的串口打开PC的超级终端，COM端口属性请点击“还原为默认值” 。
的RJ45口连接到中兴交换机前面板的console口中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4. 5.设置完毕敲回车连接输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte//远程登录用户名zte(cfg)#loginpass zte zte(cfg)#adminpass zte//远程登录密码 //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full zte(cfg)#set port 1 speed 100//上行口配置为强制全双工 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable zte(cfg)#set vlan 100 enable//创建vlan2 //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0// 配置管理IP zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100 zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式 zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图 zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmp zte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置 zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
zte(cfg)#set vlan 100 enable //创建模式，上行口一班配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
中兴交换机简明配置教程
中兴交换机简明配置教程1.连接交换机和电源：将交换机与电源连接，并确保交换机正常启动。
2.连接电脑和交换机：使用网线将电脑和交换机的一些端口连接起来。
3. 打开终端程序：在电脑上打开终端程序，如Putty或SecureCRT。
4. 配置终端连接：在终端程序中选择一个连接类型（如SSH或Telnet），并输入交换机的管理IP地址。
5.输入用户名和密码：输入交换机的用户名和密码以登录。
6. 进入特权模式：在命令行界面中输入`enable` 命令进入特权模式。
7.配置交换机的基本信息：输入以下命令设置交换机的基本信息：```configure terminalhostname [交换机设备名]interface vlan managementip address [管理IP地址] [子网掩码]exit```8. 保存配置：在特权模式下输入`write`命令，将当前配置保存到交换机。
9.配置VLAN：输入以下命令配置交换机的VLAN：configure terminalvlan [VLAN ID]name [VLAN 名称]exit```10.配置端口：输入以下命令将端口添加到VLAN：```configure terminalinterface ethernet [端口号]switchport access vlan [VLAN ID]end```11.配置链路聚合：输入以下命令将多个端口聚合为一个逻辑链路：```configure terminalinterface eth-trunk [聚合端口号]mode lacp-statictrunkport [端口号1] to [端口号2]```12.配置静态路由：输入以下命令设置交换机的静态路由：```configure terminalip route-static [目的网络地址] [子网掩码] [下一跳地址]exit```13.配置访问控制列表（ACL）：输入以下命令创建和配置ACL：```configure terminalacl number [ACL编号]rule [规则编号] [permit，deny] [源地址] [目的地址] [协议]exit```14. 配置交换机的安全功能：输入以下命令设置交换机的安全功能，如端口安全、DHCP Snooping等：```configure terminalport-security enableip-source-guard enabledhcp-snooping enableexit```15. 保存配置并退出：在特权模式下输入`write`命令，将当前配置保存到交换机，并输入`exit`命令退出交换机。
中兴交换机配置流程及配置命令
中兴交换机配置流程及配置命令中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable 密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan 描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机配置流程和配置命令之欧阳生创编
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口
2.串口线的RS232口连接到PC的串口
3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
中兴交换机配置流程和配置命令
用户端口一般以untag方法绑定到指定的vlan,这时候需要配置端口的pvid,该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
2.串口线的RS232口连接到PC的串口
3.打开PC的超等终端,COM端口属性请点击“还原为默认值”.中兴交换机的COM属性为：每秒位数9600,数据位8,奇偶校验位无,停止位为1,数据流控制为无
4.设置完毕敲回车连接
5.输入用户名admin,密码zhongxing,再输入enable后回车,再输入密码zhongxing后进入全局配置模式,提示为zte(cfg)#.中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing
交换机办理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置办理IP
zte(cfg-router)#set ipport 0 vlan 100 //将办理IP绑定到办理vlan100
zte(cfg)# set por配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
中兴交换机配置流程和配置命令
中兴交换机配置流程和配置命令一、登录设备1. 首先，通过网线将电脑与中兴交换机的console端口相连。
2. 打开终端仿真软件，如SecureCRT、Putty等。
3.创建一个新的串口会话，选择正确的串口号和波特率，点击“打开”按钮连接设备。
4. 在终端仿真软件上输入交换机的IP地址和登录密码，按Enter键确认登录。
二、创建VLAN1.查看当前交换机上已有的VLAN信息，使用以下命令：show vlan2.创建一个新的VLAN，使用以下命令：vlan vlan-id [vlan-name]vlan-id为VLAN的编号，取值范围为1-4094；vlan-name为VLAN的名称，可选参数。
3.将端口添加到VLAN中，使用以下命令：port vlan vlan-id {port-string ， all} [untagged]vlan-id为VLAN的编号；port-string为端口的范围，如1-10；all表示所有端口；untagged可选参数，表示将端口设置为不带Tag的访问端口。
4.在创建完VLAN后，可以使用以下命令查看已配置的VLAN信息：show vlan三、配置端口1.进入接口配置模式，使用以下命令：interface interface-type interface-numberinterface-type为接口类型，如Ethernet、GigabitEthernet等；interface-number为接口编号。
2.配置接口的模式，使用以下命令：[switchport mode {access ， trunk}]access表示接口为访问模式，用于连接终端设备；trunk表示接口为Trunk模式，用于连接上层网络设备。
3.配置接口的访问模式下的VLAN信息，使用以下命令：switchport access vlan vlan-idvlan-id为所需的VLAN编号。
4. 配置Trunk模式下的VLAN信息，使用以下命令：switchport trunk vlan {add ， remove} vlan-idadd表示添加一个新的VLAN，remove表示移除一个VLAN；vlan-id为VLAN的编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中兴交换机数据配置流程图
1.确定交换机管理vlan，本例子为vlan100
2.确定用户vlan，本例子所有用户vlan为vlan2
3.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan2
4.确定交换机管理地址，本例子为172.32.240.254/24
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为 172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
通过串口登陆交换机
1.将交换机包装箱里的串口线(一头为RS232口，一头为
RJ45)的RJ45口连接到中兴交换机前面板的console口
2.串口线的RS232口连接到PC的串口
3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无
4.设置完毕敲回车连接
5.输入用户名admin，密码zhongxing,再输入enable后回车，
再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing
设置主机名
zte(cfg)#hostname zte
远程登陆设置
zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改
为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
交换机管理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100
zte(cfg-router)#set ipport 0 enable //启用该管理
zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由
zte(cfg-router)#exit //退出三层配置模式
Snmp属性配置
说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限
zte(cfg)#config snmp //进入交换机snmp配置模式
zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限
zte(cfg-snmp)#create view zteview //创建视图
zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来
zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器
zte(cfg-snmp)#exit //退出snmp配置模式
端口隔离配置
zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口
zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口
二层组播配置
zte(cfg)#set igmp snooping enable //启用igmp
zte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan
用户端口速率限制
zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位
用户端口广播包限制
zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率
zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包
用户端口mac学习限制
zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个
配置端口描述
zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述
zte(cfg)#create vlan 100 name guanli //vlan描述
保存交换机数据配置
zte(cfg)#save //保存交换机数据配置
zte(cfg)#exit //退出交换机。
